ТСП ККС Объем зем.работ.ppt

земляных работ

План:
Определение объемов котлованов различной формы.
Определение объемов траншей.

геометрических фигур. При
этом, прежде всего, необходимо установить размеры земляного
сооружения с

учетом допустимой крутизны откосов котлована
или траншей. Для этого нужно построить поперечные и
продольные профили земляного сооружения.
До начала работ по отрывке котлована (траншей) следует
производить срезку растительного слоя. При разработке
котлована срезку растительного слоя следует производить с
площади:
S=(10+C+10)(10+d+10),
где С-длина котлована поверху, м; d-ширина котлована
поверху, м.
При разработке траншеи срезку растительного слоя
производить с площади:
S=(5+d+5)L,
где L-длина траншеи, м; d-ширина котлована поверху, м.

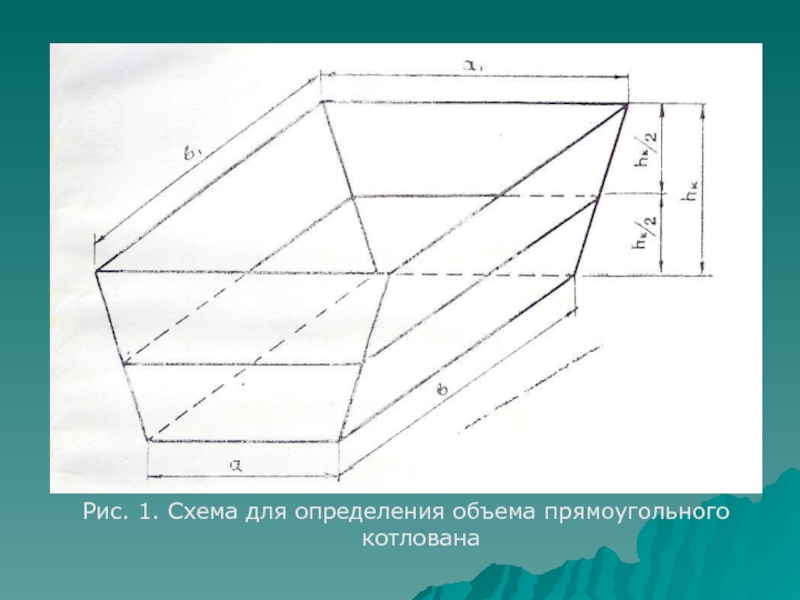

с откосами, определяем по формуле (рис. 1):
Vк = [(2a+а1)·b+(2 а1

+a)b1]·H/6,
где a, b-размеры сторон котлована по низу, м; а1, b1-размеры сторон котлована по верху, м; Н – средняя глубина котлована, м.
Размер стороны котлована по верху определяется по формуле
а1 =а+2mH ; b1 = b+2mH ,
где m-показатель откоса [].
Объем грунта, подлежащий обратной засыпке в пазух котлована, в зданиях
без подвала определяется по формуле
Vоз = (Vк-Vф)/(1+Кор);
где Vк - объем котлована, м3 ; Vф – объем фундаментов, м3; Кор- коэффициент остаточного разрыхления, нормируемый по ЕНиР сб. 2-1.
Объем грунта, подлежащий обратной засыпке в пазух котлована, в здании
с подвалами определяется по формуле
Vоз = (Vк-Vф-Vпод)/(1+Кор),
где Vпод – объем подвала, м3.

МНОГОУГОЛЬНОГО КОТЛОВАНА

Для котлована, имеющего в плане форму многоугольника, объем грунта определяем по формуле (рис. 2):
Vк = [F1+F2 +4Fср]·H/6,
где F1, F2 –площади дна и верха котлована, м2; Fср –площадь сечения котлована по середине его высоты, м2;

по формуле (рис. 3):
Vк = [F1+F2 +4Fср]·H/6,
где F1, F2 –площади

дна и верха котлована, м2; Fср –площадь сечения котлована по середине его высоты, м2;











Рис. 3. Схема для определения объема круглого котлавана.

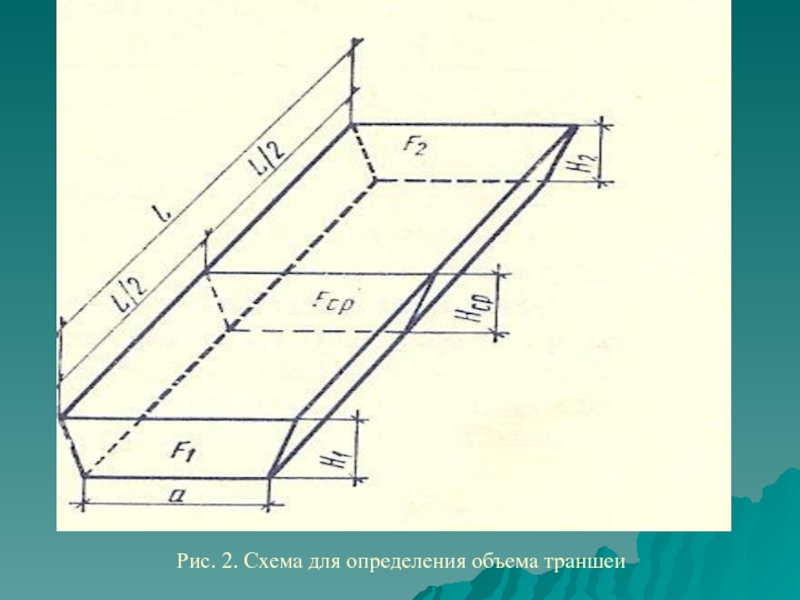

= L·[(F1+F2)/2+m(H2-H1) 2 /6]
или по формуле Мурзо
Vтр = L·[Fср+m(H2-H1) 2

/12],
где L-длина траншеи, м; F1, F2-площади поперечного сечения в начале и
конце траншеи, м 2; m-показатель откоса; H2, H1-глубина траншеи в
начале и конце траншеи, м; Fср –площадь среднего поперечного сечения
траншеи , м 2.
Объем грунта, подлежащий обратной засыпке в пазух котлована, в зданиях без подвала определяется по формуле
Vоз = (Vтр - Vф)/(1+Кор),
где Vтр -объем траншеи, м3; Vф-объем фундаментов, м3; Кор -коэффициент
остаточного разрыхления, нормируемый по ЕНиР сб. 2-1.
Объем излишнего грунта определяется по формуле
Vизл. гр = Vк(тр) – Vоз, м³.
Объем уплотнения грунта определяется по формуле
Vупл = Vоз /0,2, м³
где 0,2-толщина уплотняемого слоя, м.

которые
необходимые для составлений последующих документаций входящих в состав ППР.
