Электробезопасность

поражения электрическим током
Факторы, влияющие на исход поражения
2. Профилактика электротравматизма
Классификация условий

работ по степени опасности поражения электрическим током
3. Защита от статического и атмосферного электричества
*

ГОСТ 12.1.019 -79* ССБТ «Электробезопасность. Общие требования».
3. ГОСТ 12.1.030 -

81* ССБТ «Электробезопасность. Защитное заземление и зануление».
4. «Правила устройства электроустановок» (6-е издание).
5. «Правила технической безопасности и правила техники безопасности при эксплуатации установок потребителей».
*

защиту людей от вредного и опасного действия электрического тока, электрической

дуги, электромагнитного поля и статического электричества.
*

участков тела; нагрев до высокой температуры кровеносных сосудов, нервов, мозга,

сердца и других органов; разрыв ткани при мгновенном испарении влаги.
2. Электролитическое действие – разложение органической жидкости, в том числе крови, что вызывает значительные изменение в их физико-химическом составе.
3. Биологическое действие – раздражение и возбуждение живых тканей, а также внутренних биологических процессов организма (биотоки, биополя).
*

к различным электротравмам, которые условно можно разделить на:
1. Местные травмы

(~20%)- ярко выраженное местное нарушение целостности тканей тела, в том числе костных тканей.
2. Общие (~25%) – так называемые электрические удары, когда поражается весь организм из-за нарушения нормальной деятельности жизненно-важных органов – легких и сердца, т.е. к гибели организма. При этом внешних местных повреждений человек может и не иметь.
3. Смешанные травмы (~55%)
*

токах >1А → выделение тепла → t = 60-700С →

свертывается белок (бывают очень глубокие → трудно лечить).


Рис. 1 Контактный ожог IV степени.
Рис. 2 Дуговой ожог лица, шеи и руки I и II степени.
Рис.3 Тяжелый дуговой ожог грудной клетки

*

очерченные пятна серого или бледно-желтого цвета (обычно круглой или овальной

формы размерами 1 – 5 мм с углублением в центре). Иногда форма знака соответствует форме токоведущей части, которой коснулся пострадавший, а также напоминать фигуру молнии.

Обычно электрические знаки безболезненны и лечение их заканчивается благополучно: с течением времени верхний слой кожи сходит и пораженное место приобретает первоначальный цвет, эластичность и чувствительность.
*

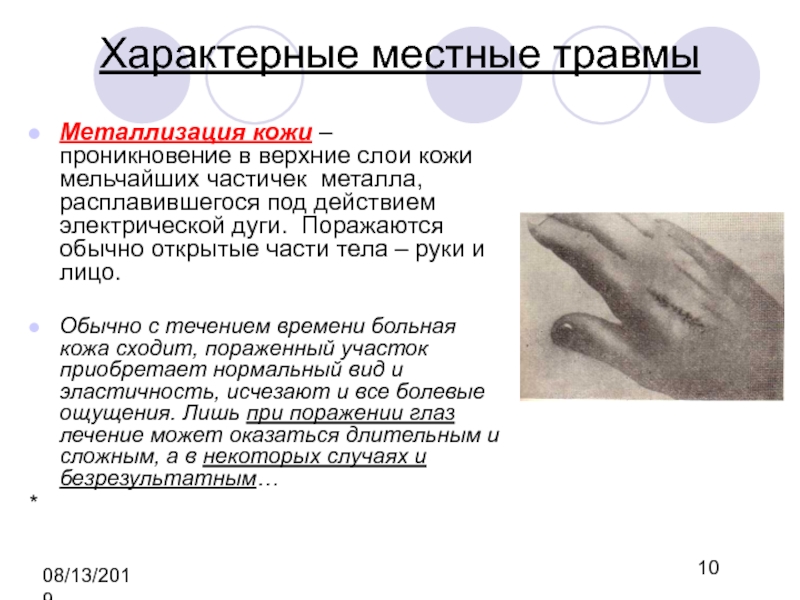

мельчайших частичек металла, расплавившегося под действием электрической дуги. Поражаются обычно

открытые части тела – руки и лицо.

Обычно с течением времени больная кожа сходит, пораженный участок приобретает нормальный вид и эластичность, исчезают и все болевые ощущения. Лишь при поражении глаз лечение может оказаться длительным и сложным, а в некоторых случаях и безрезультатным…
*

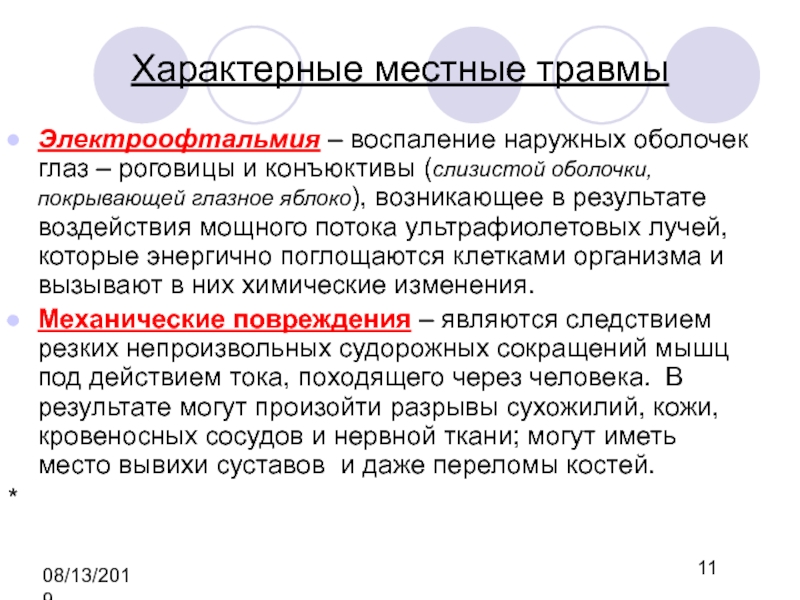

и конъюктивы (слизистой оболочки, покрывающей глазное яблоко), возникающее в результате

воздействия мощного потока ультрафиолетовых лучей, которые энергично поглощаются клетками организма и вызывают в них химические изменения.
Механические повреждения – являются следствием резких непроизвольных судорожных сокращений мышц под действием тока, походящего через человека. В результате могут произойти разрывы сухожилий, кожи, кровеносных сосудов и нервной ткани; могут иметь место вывихи суставов и даже переломы костей.
*

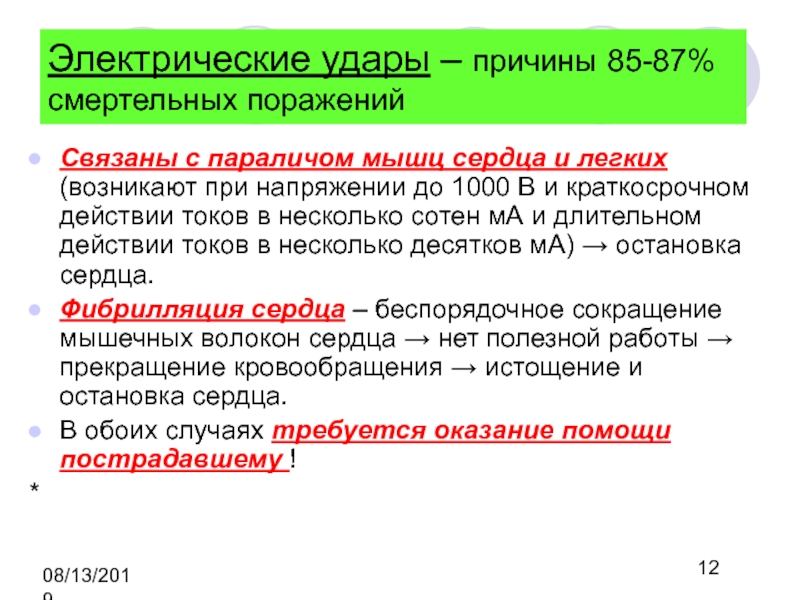

мышц сердца и легких (возникают при напряжении до 1000 В

и краткосрочном действии токов в несколько сотен мА и длительном действии токов в несколько десятков мА) → остановка сердца.
Фибрилляция сердца – беспорядочное сокращение мышечных волокон сердца → нет полезной работы → прекращение кровообращения → истощение и остановка сердца.
В обоих случаях требуется оказание помощи пострадавшему !
*

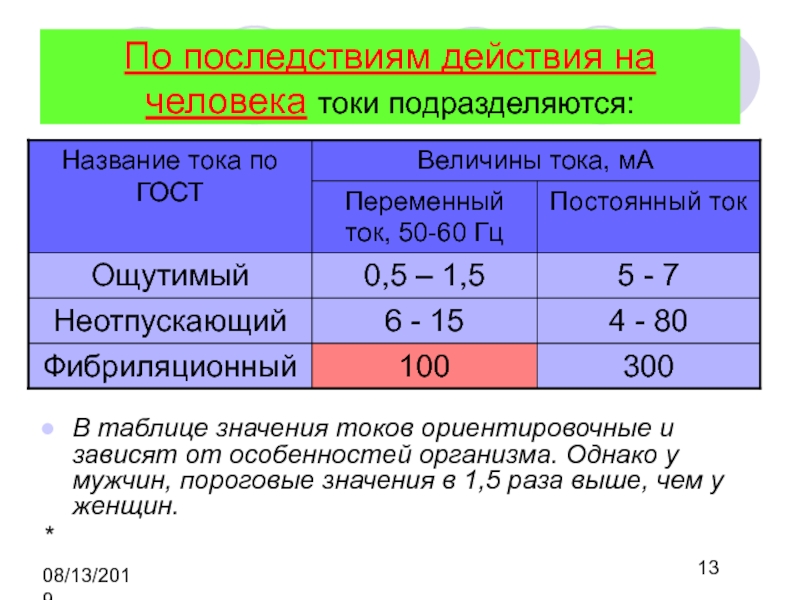

ориентировочные и зависят от особенностей организма. Однако у мужчин, пороговые

значения в 1,5 раза выше, чем у женщин.
*

(смотри таблицу).
2. Частота тока.

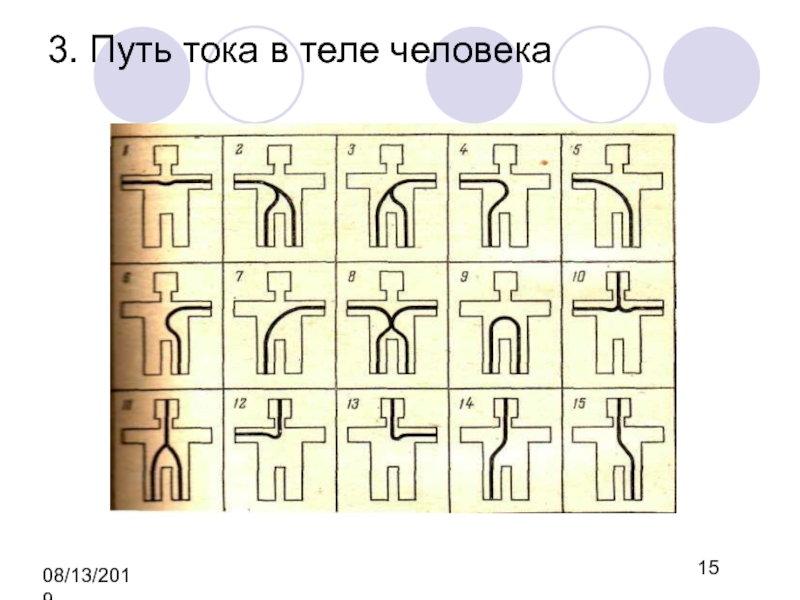

проводимость живой ткани в отличие от обычных проводников обусловлена не

только ее физическими свойствами, но и сложнейшими биохимическими и биофизическими процессами, присущими лишь живой материи.
В результате сопротивление тела человека является переменной величиной, имеющей нелинейную зависимость от множества факторов, в том числе от:
состояния кожи;
параметров электрической цепи;
физиологических факторов;
состояния окружающей среды.
За расчетную величину сопротивления тела человека принято
R = 1000 Ом
*

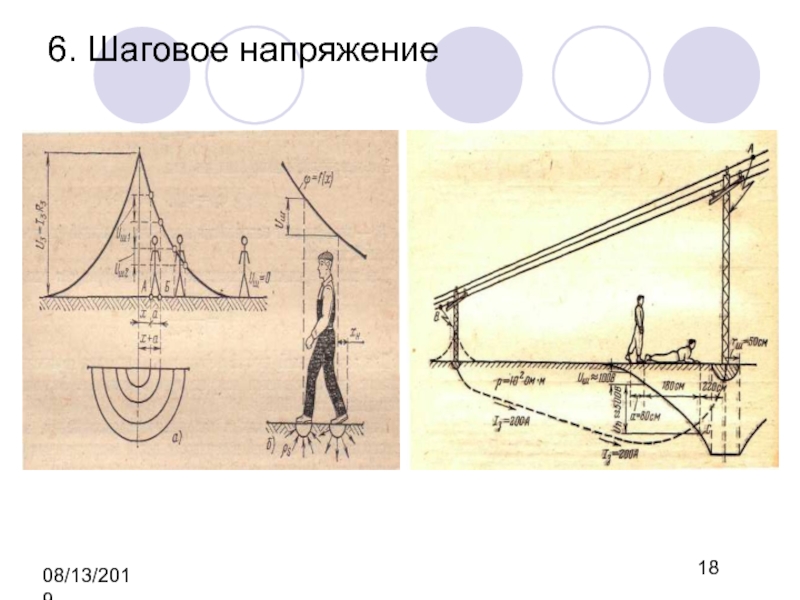

частей.
Неудовлетворительное состояние заземления и зануления.
Работа строительных машин в охранной зоне

ЛЭП.
Использование электрических машин и инструмента в запрещенных местах.
Ошибочное включение инструмента в сеть с повышенным напряжением.
Отсутствие индивидуальных средств защиты.
Неудовлетворительная квалификация персонала.
Неправильное комплектование установки.
Пренебрежение опасностью.
Отсутствие нормальных условий труда.
*

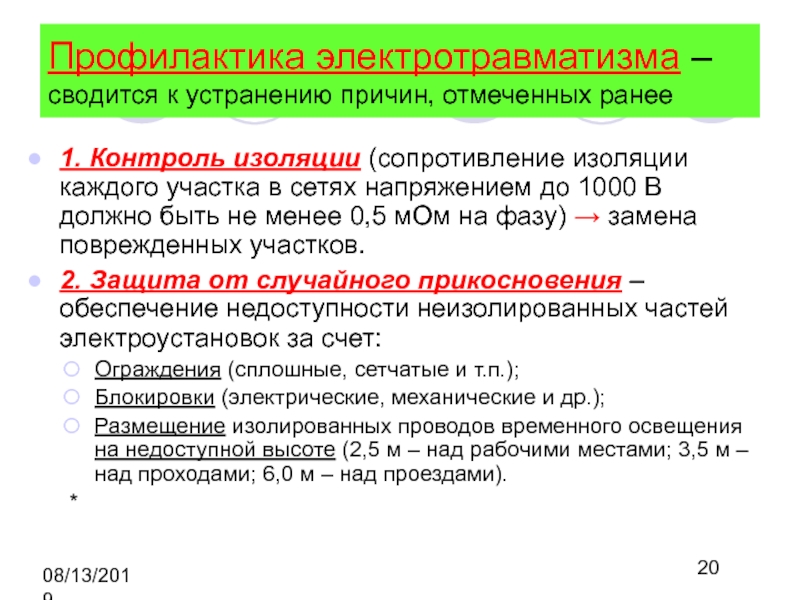

изоляции (сопротивление изоляции каждого участка в сетях напряжением до 1000

В должно быть не менее 0,5 мОм на фазу) → замена поврежденных участков.
2. Защита от случайного прикосновения – обеспечение недоступности неизолированных частей электроустановок за счет:
Ограждения (сплошные, сетчатые и т.п.);
Блокировки (электрические, механические и др.);
Размещение изолированных проводов временного освещения на недоступной высоте (2,5 м – над рабочими местами; 3,5 м – над проходами; 6,0 м – над проездами).
*

(однофазное включение)
Ih = 220/ Rh
б) трехпроводная сеть (двухфазное включение)
Ih =

380/ Rh
в) трехпроводная сеть с изолированной нейтралью (однофазной включение)
Ih = 220/ (Rh + Rдоп + Rиз)
г) трехпроводная сеть с заземленной нейтралью (однофазное включение)
Ih = 220/ (Rh + Rдоп)

*

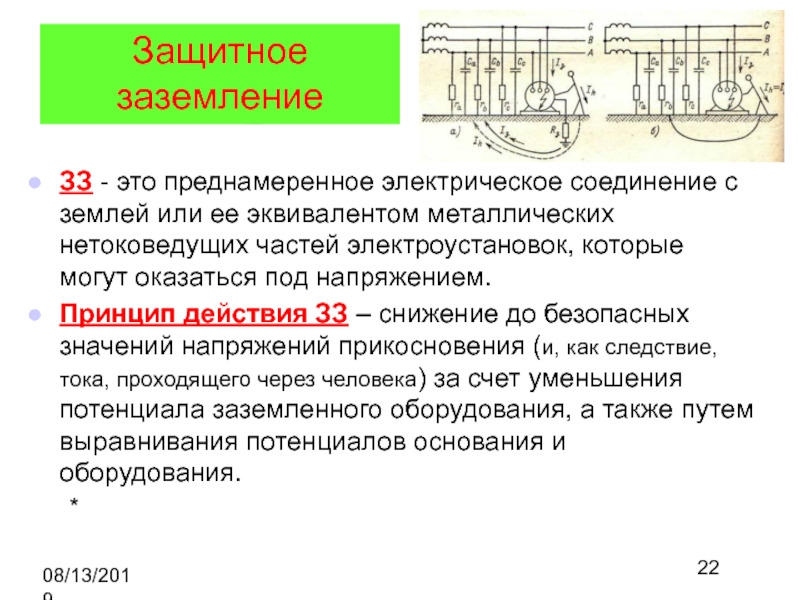

ее эквивалентом металлических нетоковедущих частей электроустановок, которые могут оказаться под

напряжением.
Принцип действия ЗЗ – снижение до безопасных значений напряжений прикосновения (и, как следствие, тока, проходящего через человека) за счет уменьшения потенциала заземленного оборудования, а также путем выравнивания потенциалов основания и оборудования.
*

трехфазные трехпроводные с изолированной нейтралью; однофазные двухпроводные, изолированные от земли,

а также постоянного тока двухпроводные с изолированной средней точкой обмоток источника тока.
сети выше 1000 В переменного и постоянного тока с любым режимом нейтральной или средней точек обмоток источников тока.
*

проводником металлических нетоковедущих частей электроустановок, которые могут оказаться под напряжением.
*

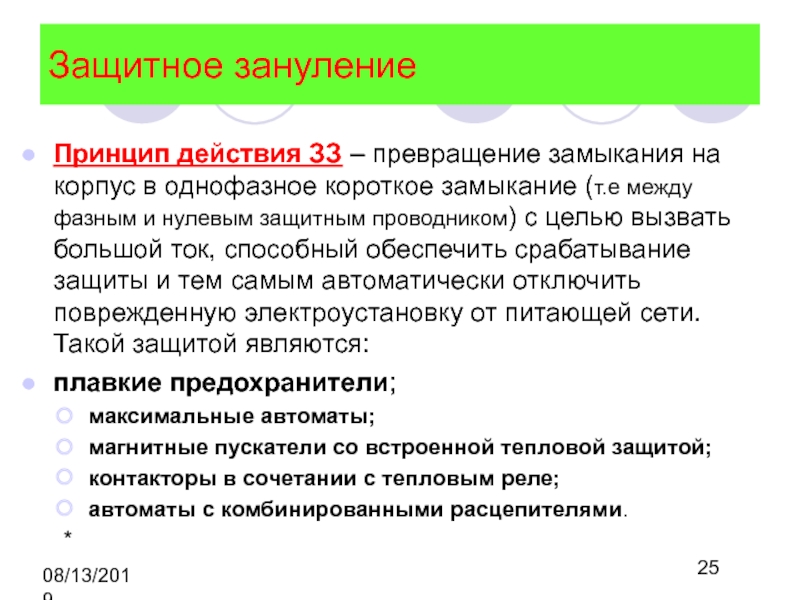

однофазное короткое замыкание (т.е между фазным и нулевым защитным проводником)

с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную электроустановку от питающей сети. Такой защитой являются:
плавкие предохранители;
максимальные автоматы;
магнитные пускатели со встроенной тепловой защитой;
контакторы в сочетании с тепловым реле;
автоматы с комбинированными расцепителями.
*

тока – трехфазные четырехпроводные с заземленной нейтралью; однофазные двухпроводные с

заземленным выводом;
сети постоянного тока с заземленной средней точкой обмоток источников тока.
*

вертикальными плоскостями, проходящими через параллельные прямые, отстоящие от крайних проводов

на расстоянии…

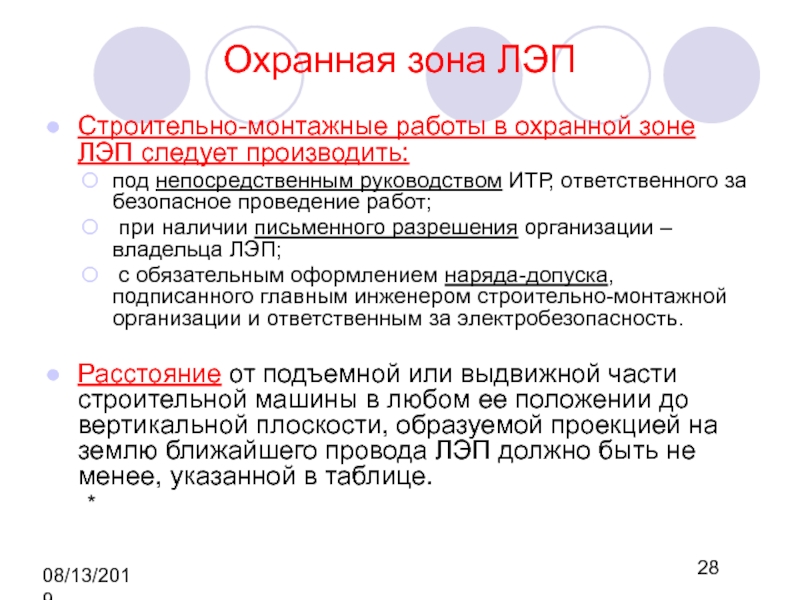

непосредственным руководством ИТР, ответственного за безопасное проведение работ;
при наличии

письменного разрешения организации – владельца ЛЭП;
с обязательным оформлением наряда-допуска, подписанного главным инженером строительно-монтажной организации и ответственным за электробезопасность.

Расстояние от подъемной или выдвижной части строительной машины в любом ее положении до вертикальной плоскости, образуемой проекцией на землю ближайшего провода ЛЭП должно быть не менее, указанной в таблице.
*

и условия работ подразделяются на:
Условия с
повышенной
опасностью
Особо
опасные
условия
Условия без
повышенной
опасности
а) влажность более

75%
б) наличие токопроводящей пыли
в) наличие токопроводящих полов
г) температура более 350С
д) наличие возможности
одновременного прикосновения
человеком к имеющим
соединение с землей
металлоконструкциям,
технологическим аппаратам
и т.п. с одной стороны и к
металлическим корпусам
электрооборудования
с другой стороны

а) наличие сырости
б) наличие химически
активной среды
в) одновременно двух
факторов из условий
с повышенной
опасностью

Отсутствие
условий,
создающих
повышенную
или особую
опасность

работ влияют на:
принятие величины рабочего напряжения;
принятие величины напряжения

временного переносного освещения (например, в особо опасных условиях – 12 В);
принятие класса защиты электрооборудования (например, в помещениях с условиями повышенной опасности необходимо применять ручные электрические машины II и III классов – с двойной или усиленной изоляцией; в особо опасных – только III класса с применением средств индивидуальной защиты) ;
назначение используемых средств индивидуальной защиты работников.
*

аппараты, приспособления и устройства, служащие для защиты персонала, работающего на

электроустановках от поражения ЭТ, от воздействия дуги и продуктов сгорания при коротком замыкании.
Все защитные средства могут быть условно разделены на:
изолирующие – могут быть основные, способные длительное время выдерживать рабочее напряжение и позволяющие ими касаться токоведущих частей, находящихся под напряжением, и дополнительные – усиливающие действие основных;
ограждающие – предназначены для временного ограждения токоведущих частей (щиты, накладки и т.п.);
предохранительные – предназначены для индивидуальной защиты работающего от световых (защитные очки), тепловых (специальные рукавицы) и механических воздействий (защитные каски), от продуктов горения (противогазы), электрического поля и т.п.
*

1000 В
основными изолирующими являются:
диэлектрические перчатки;
изолирующие штанги;
изолирующие клещи;
инструмент с изолирующими рукоятками;
указатель

напряжения.
дополнительными:
диэлектрические калоши и ковры;
изолирующие подставки.
*

воздействия молний
первичные
вторичные
Основные понятия
молниезащита
молниеотвод
зона защиты
Классификация защищаемых объектов
Средства и

способы молниезащиты
типы молниеприемников


Защита от статического электричества – самостоятельно
*
