Слайд 2К оптическому излучению
относятся
электромагнитные колебания
с длиной волны
400-760 нм
Слайд 3Видимый участок спектра:
Красный ………..780-630 нм
Оранжевый …….630 – 600 нм
Желтый………….600 –
570 нм
Зелёный ………...570 – 490 нм
Синий ……………490 – 430 нм
Фиолетовый
…….430 – 380 нм
Слайд 4Основные световые величины:
Световой поток – мощность лучистой энергии, оцениваемая глазом
по производимому ею световому ощущению. Единица светового потока – люмен
(лм).
Сила света – пространственная плотность светового потока. Единица силы света – кандела (кд).
Освещенность – поверхностная плотность светового потока, падающего на поверхность, к площади данной поверхности. Единица освещенности – люкс (лк).
Яркость – световая величина, на которую непосредственно реагирует глаз человека. Единица яркость –кд/м2.
Слайд 5Характеристика дефектов зрения, причина их развития, профилактика и коррекция
Близорукая
Дальнозоркая
Слайд 6 Рациональное освещение:
достаточное по количеству
хорошее по качеству
экономичное
безопасное

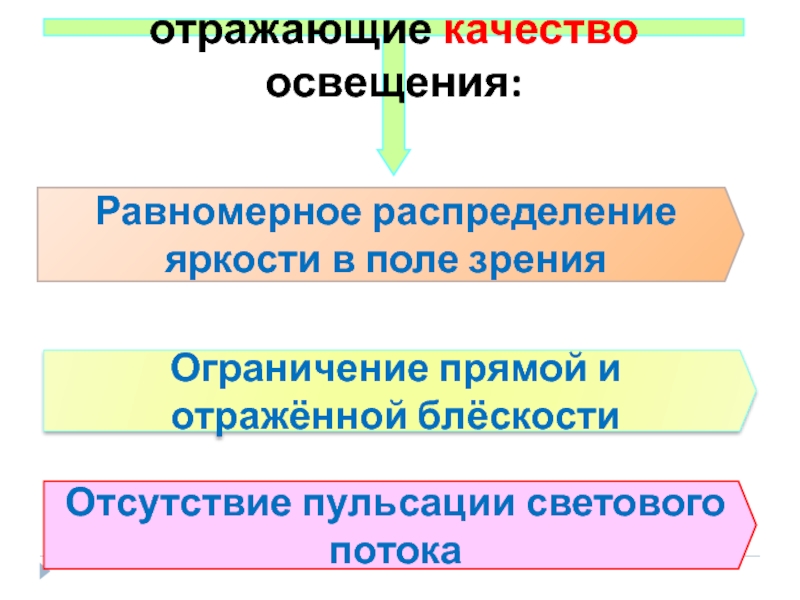

Слайд 7Гигиенические требования , отражающие качество освещения:
Равномерное распределение яркости в поле
зрения
Ограничение прямой и отражённой блёскости
Отсутствие пульсации светового потока
Слайд 8Виды производственного освещения:
1. Естественное – источник света – солнце.
2. Искусственное
– источник света – светильники.
3. Совмещенное – при недостаточности естественного
света используют искусственные источники света.

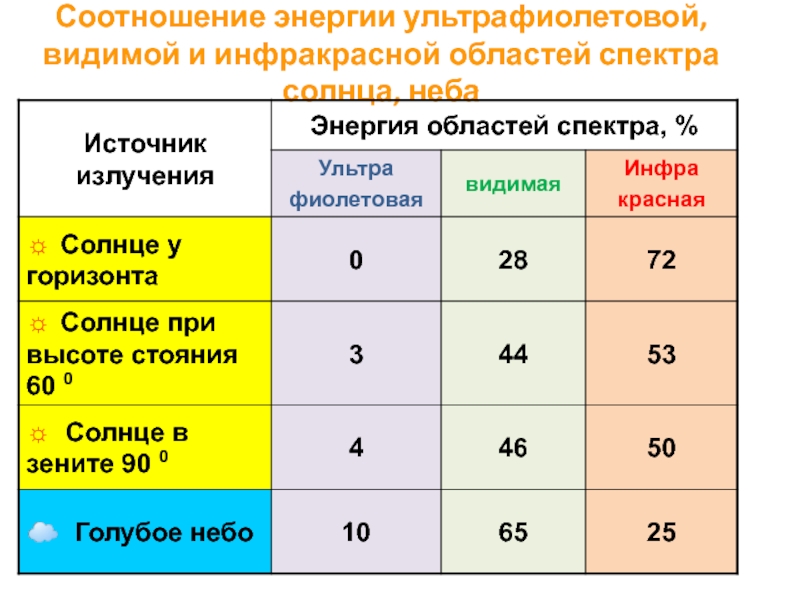

Слайд 9Соотношение энергии ультрафиолетовой, видимой и инфракрасной областей спектра солнца, неба
Слайд 10Верхнее – через световые фонари в перекрытии.
Боковое – через
окна в наружных стенах.
Комбинированное – через световые фонари и окна.
Виды
естественного освещения:
Слайд 11 Нормативные документы
1. Свод Правил 52 13320 2011 СНиП 23.05-95*
«Естественное и искусственное освещение» (Актуализированная редакция), Москва, 2011 г.
2. СанПиН
2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».
3. Отраслевые и ведомственные нормы искусственного освещения по различным отраслям агропромышленного комплекса.
4. СН 2506-81 «Нормы искусственного освещения на судах морского флота»
5. СН 2109-79 «Нормы искусственного освещения на судах речного флота»
Методические документы
ГОСТ 24940-96 «Здания и сооружения. Методы измерения освещенности».
МУ 2.2.4.706-98/МУ ОТ РМ 01-98 «Оценка освещения рабочих мест».
ГОСТ 26824-86 «Здания и сооружения. Методы измерения яркости».
МУ 5046-89 «Профилактическое ультрафиолетовое облучение людей».
Слайд 12Свод Правил 52 13320 2011
СНиП 23.05-95*
«Естественное и искусственное
освещение»
(Актуализированная редакция)
Москва, 2011 г.

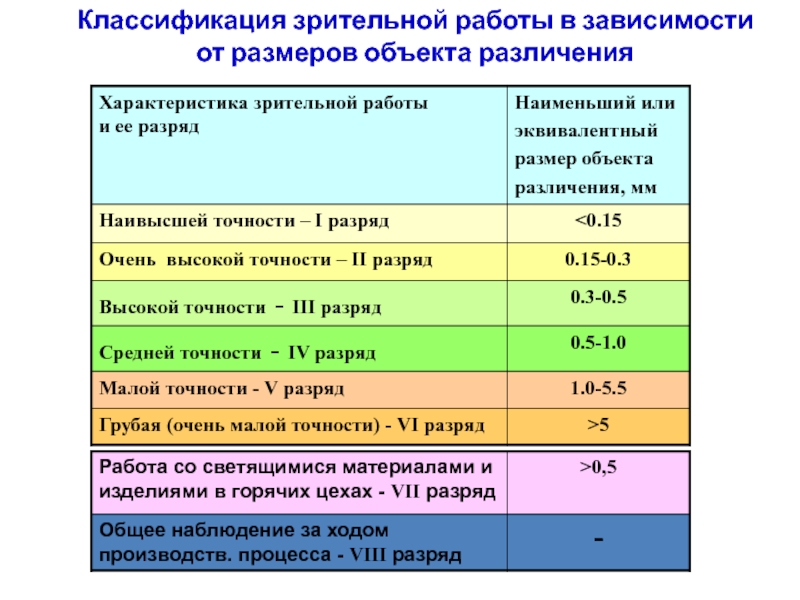

Слайд 13Классификация зрительной работы в зависимости
от размеров объекта различения

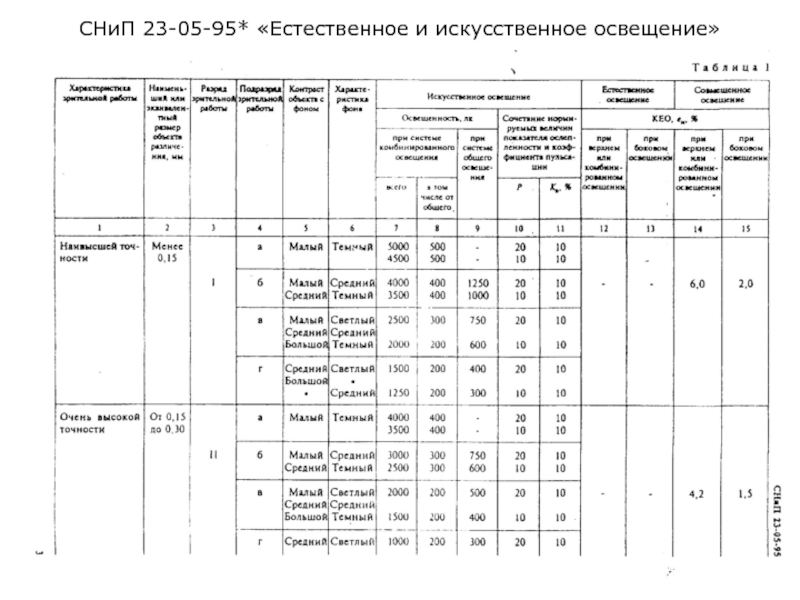

Слайд 14СНиП 23-05-95* «Естественное и искусственное освещение»
Слайд 16МУ 5046 – 89
Профилактическое
ультрафиолетовое облучение
людей
( с применением
искусственных
источников ультрафиолетового
излучения)
Слайд 17Источники света
Лампы накаливания
В их основе лежит принцип теплового излучения 1
нити – 2500 – 30000С.
Недостатки:
Низкий КПД – лишь
2-10% электроэнергии превращается в световое излучение;
Преобладание в световом потоке оранжево-красных лучей;
Значительная яркость тела накала – существенная температура нагрева 150 -190 0С.
Газоразрядные лампы
а) Низкого давления – люминесцентные лампы
Преимущества их по сравнению с лампами накаливания:
1. Спектр излучения близок к спектру излучения естественного света; 2. Высокая экономичность; 3. Благоприятные условия для сохранения работоспособности зрительного анализатора.
Недостатки:
1. Пульсация светового потока; 2. Зависимость режима горения от внешней температуры (оптимальные условия 18-25 0С); 3. Наличие пускорегулирующего устройства (затрачивается около 20 % потребляемой энергии).
б) Высокого давления – ДРЛ – дуговые ртутные люминесцентные:
Преимущества : 1. Значительная экономичность; 2. Режим горения ламп не зависит от температуры окружающей среды.
Недостатки: 1. Выраженный зеленоватый оттенок свечения; 2. Включение в сеть с помощью пускорегулирующего устройства .

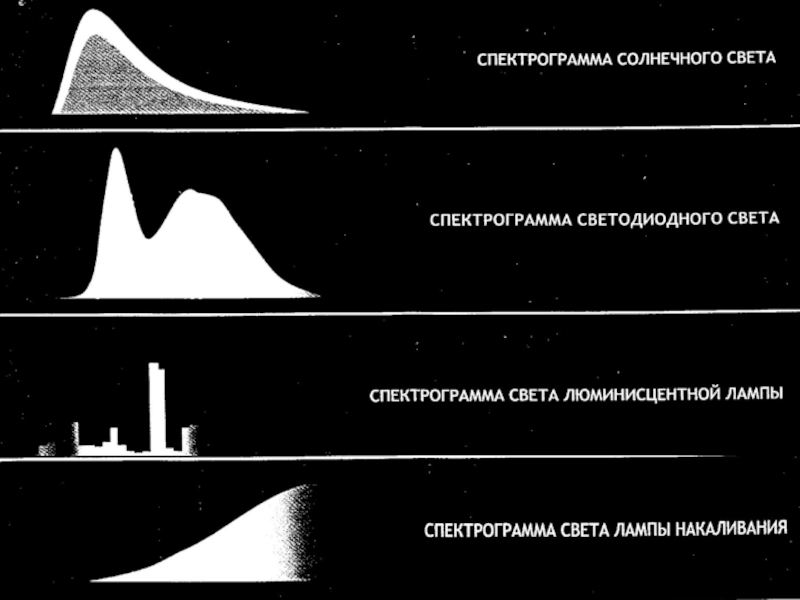

Слайд 18Светодиоды
Преимущества:
1. значительная экономия потребляемой электроэнергии и высокий КПД
(экономия до 60-80%);
2. спектр излучения белых светодиодов близок
к спектру солнечного
света, и, следовательно, снижает нагрузку на глаза;
3. отсутствие стробоскопического эффекта;
4. экологическая безопасность, не требуется специальная утилизация;
5. быстрая окупаемость(2-3года) за счёт экономии электроэнергии;
6. долговечность более 10 лет непрерывного горения;
7. безинерционность включения/выключения в широком
диапазоне температур;
8. пожарная безопасность ( отсутствие сильно-нагретых частей);
9. невосприимчивость к провалам в напряжении;
10. высокая механическая прочность и виброустойчивость.
Слайд 20Светильник СПО - 36
Светильник СПО - 18
Светодиодные светильники для внутренних
помещений
Слайд 23Классификация зрительной работы в зависимости от контраста
объекта с фоном
и характеристики фона (I разряд)
*при системе комбинированного освещения
Ступенчатая шкала
освещенности :
0,2; 0,3; 0,5; 1; 2; 3; 4; 5; 6; 7; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 400;
500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 3500; 4000; 4500; 5000
Слайд 24СНиП 23-05-95 «Естественное и искусственное освещение»
Слайд 25Наибольшая допустимая яркость
рабочих поверхностей
по условиям отражённой блёскости
Слайд 27Классы условий труда в зависимости от параметров световой среды
* Независимо
от группы административных районов по ресурсам светового климата.
** Нормативные значения:
освещенности – Ен, коэффициента пульсации освещенности – Кпн в соответствии со СНиП 23-05-95*, СанПиН 2.2.1/2.1.1.1278-03, отраслевыми и ведомственными нормативными документами по освещению.
*** Контроль прямой блесткости проводится визуально. При наличии в поле зрения работников слепящих источников света, ухудшения видимости объектов различения и жалоб работников на дискомфорт зрения условия труда по данному показателю относят к классу 3.1.
Слайд 28Классы условий труда в зависимости от дополнительных параметров световой среды,
регламентируемых СанПиН 2.2.2/2.4.1340-03 и отраслевыми (ведомственными) нормативными документами по освещению
Слайд 29Оценка условий труда по фактору «Освещение»
Слайд 30СН 181 – 70
«Указания по рациональной цветовой отделке поверхности
производственных помещений и технологического оборудования промпредприятий»
Слайд 31Факторы, определяющие окраску интерьера

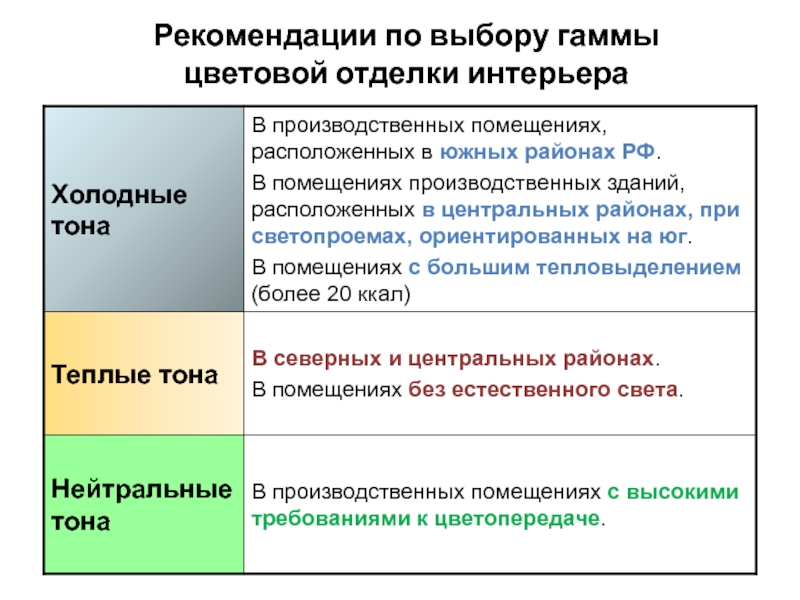

Слайд 32Рекомендации по выбору гаммы цветовой отделки интерьера
Слайд 33Примерный подбор цветовой отделки поверхности производственных помещений (потолок, вверх –
белый цвет)
