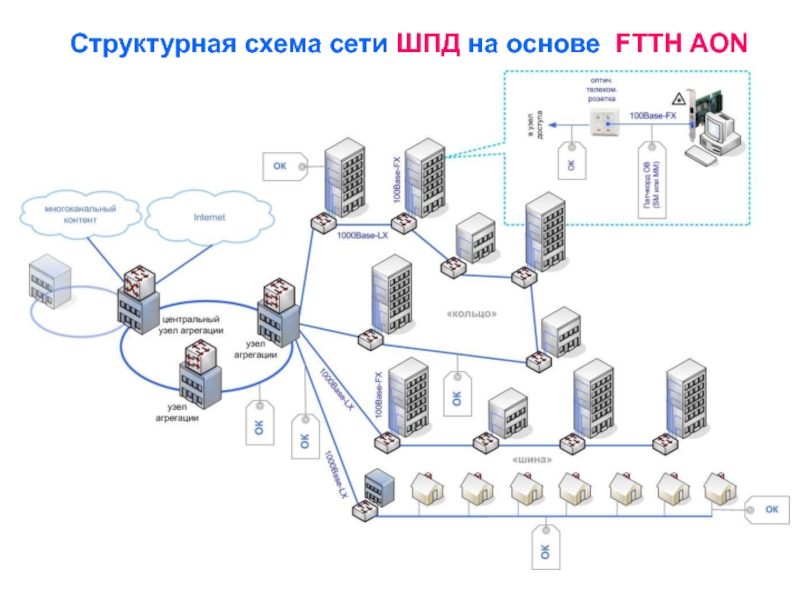

- 8. Структурная схема сети ШПД на основе FTTH AON
- 9. FTTH PON (PON)- «Fiber-To-The-Home Passive Optical Network»

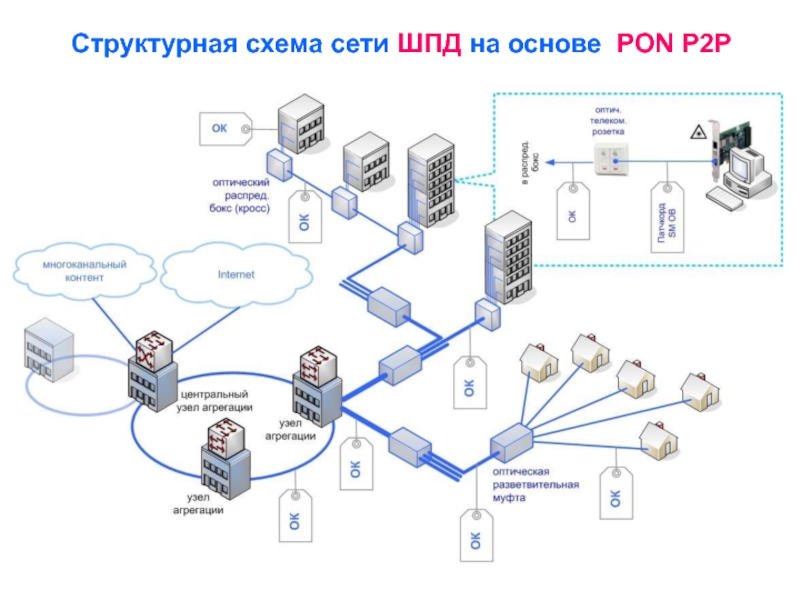

- 10. Структурная схема сети ШПД на основе PON P2P
- 11. Структурная схема сети ШПД на основе PON P2MP «звезда»
- 12. Структурная схема сети ШПД на основе PON P2MP «шина»

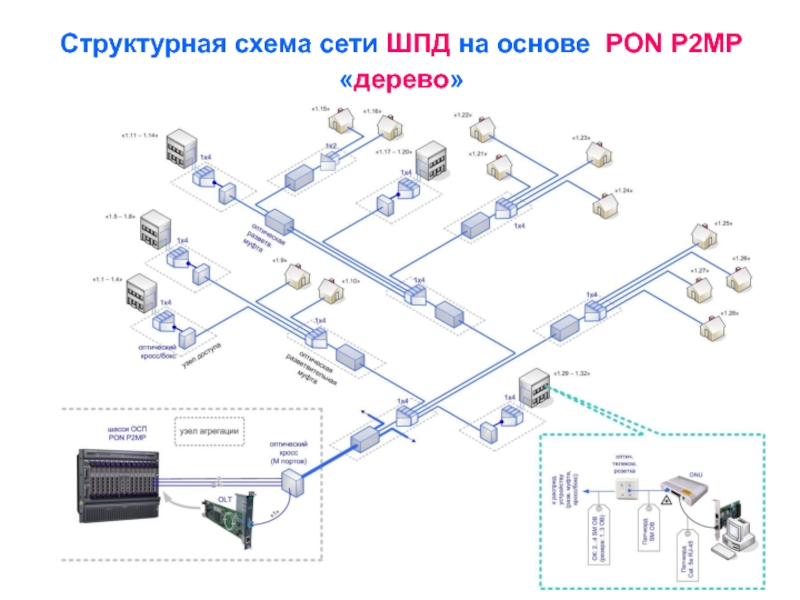

- 13. Структурная схема сети ШПД на основе PON P2MP «дерево»
- 14. Сопоставление топологий

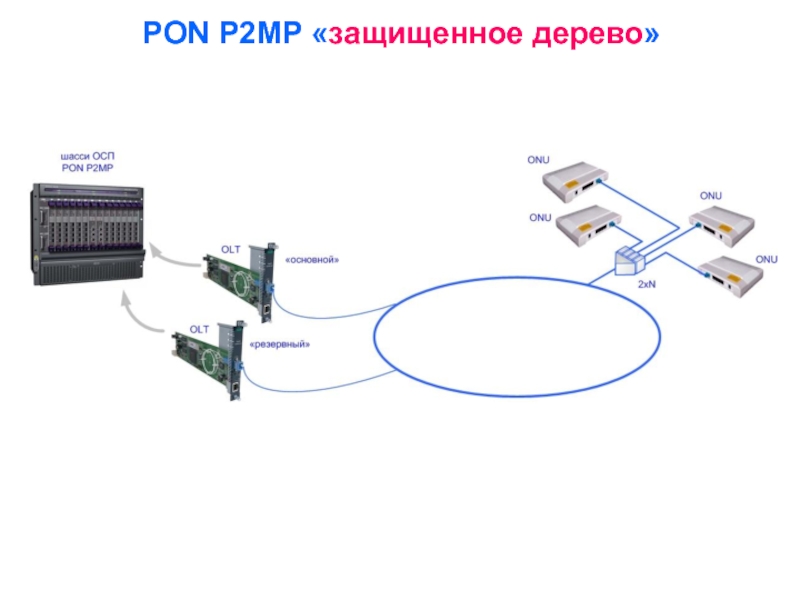

- 15. PON P2MP «защищенное дерево»
- 16. PON P2MP «полностью защищенное дерево»
- 17. PON P2MP «полностью защищенная шина»
- 18. К основным типам PON, описанных в соответствующих
- 19. Основные параметры PON P2MP

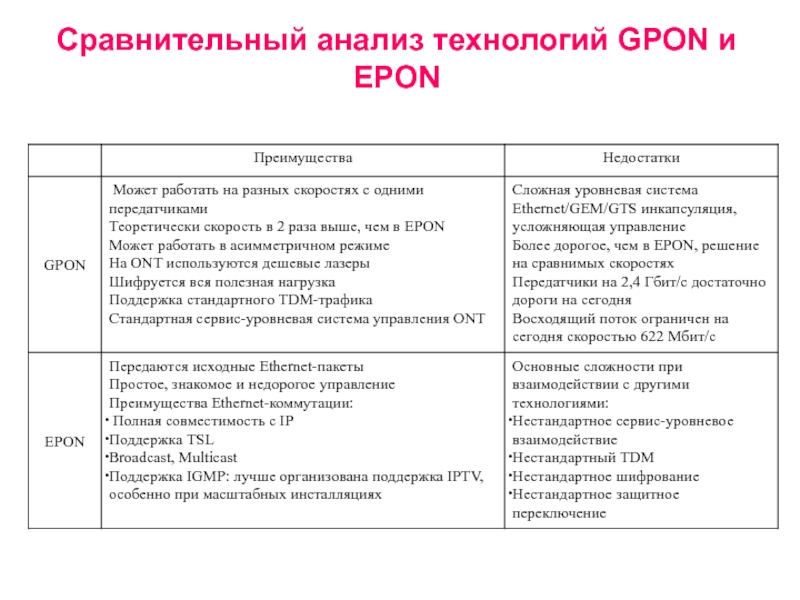

- 20. Сравнительный анализ технологий GPON и EPON

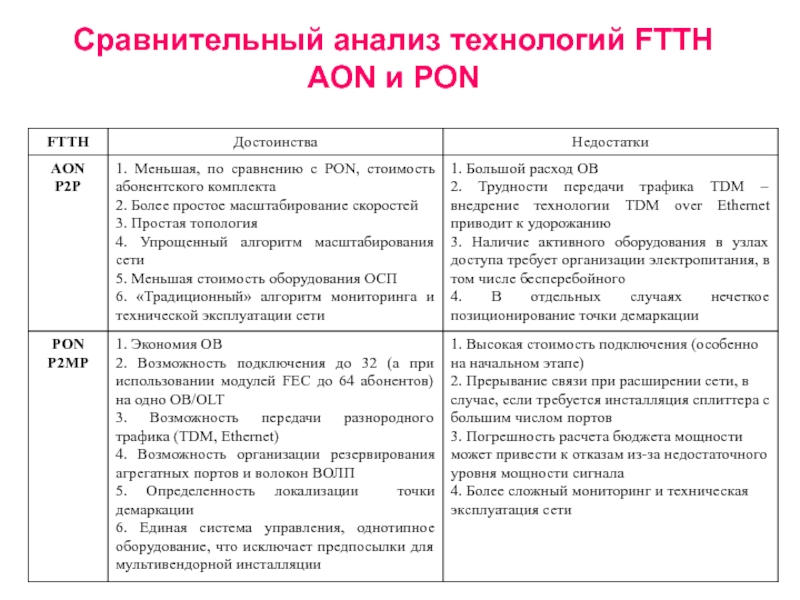

- 21. Сравнительный анализ технологий FTTH AON и PON

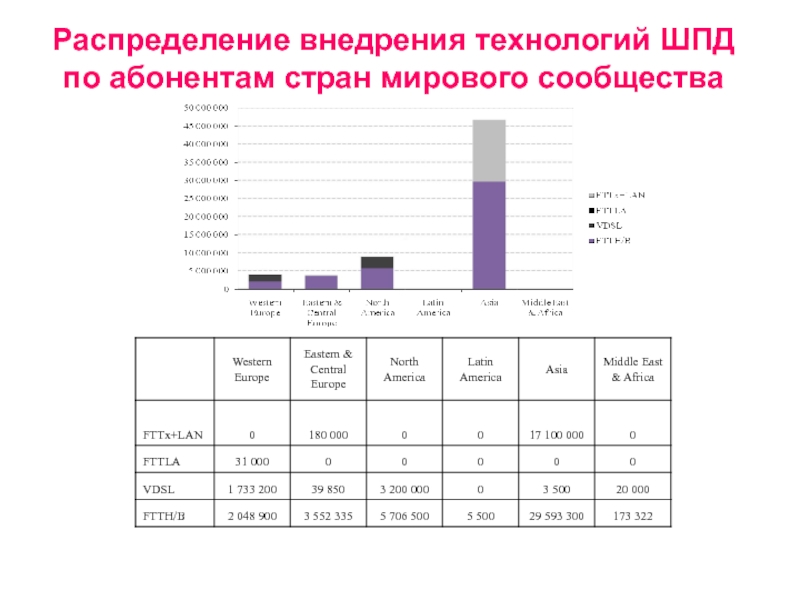

- 22. Распределение внедрения технологий ШПД по абонентам стран мирового сообщества
- 23. Общее число абонентов FTTLA – Fiber-To-The-Last-Amplifier –
- 24. Мировой рынок ШПД: процентное соотношение технологий
- 25. Мировой рынок FTTH/FTTB
- 26. Глобальное распределение применения технологий
- 27. Структурная схема FTTH PON P2MP кластера сети в условиях много- и среднеэтажной квартальной застройки
- 28. Сводный перечень компонентов сети ШПД FTTH PON P2MP
- 29. Структурная схема FTTH AON SM-SM кластера сети в условиях много- и среднеэтажной квартальной застройки
- 30. Перечень компонентов сети ШПД FTTH AON SM-SM
- 31. Структурная схема FTTH AON SM-MM кластера сети в условиях много- и среднеэтажной квартальной застройки
- 32. Перечень компонентов сети ШПД FTTH AON SM-MM

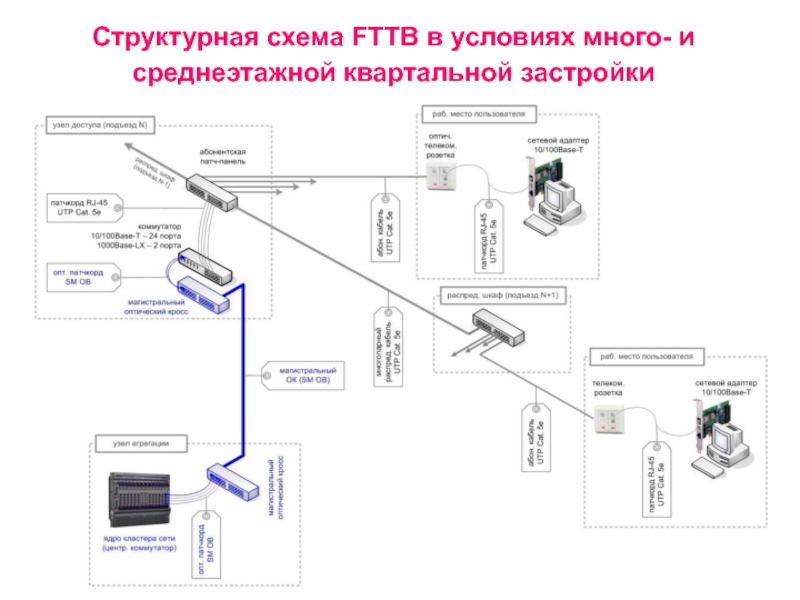

- 33. Структурная схема FTTB в условиях много- и среднеэтажной квартальной застройки

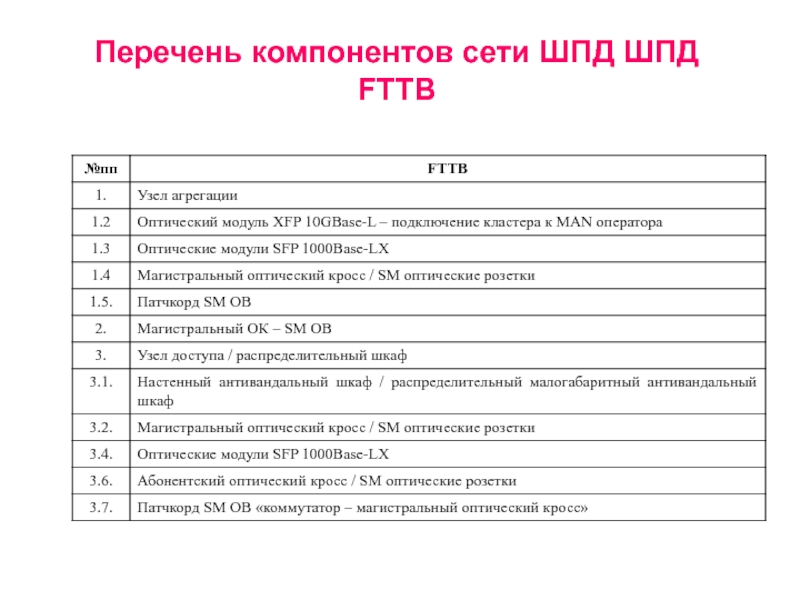

- 34. Перечень компонентов сети ШПД ШПД FTTB

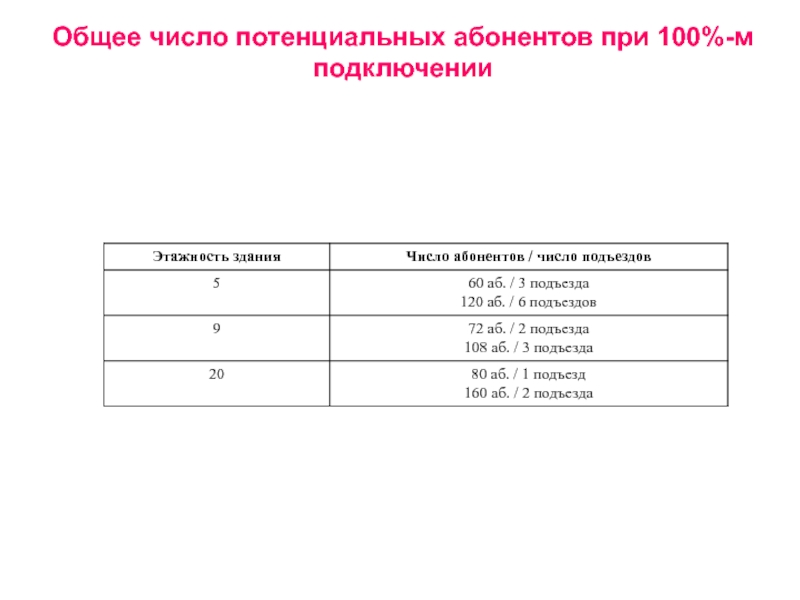

- 35. Общее число потенциальных абонентов при 100%-м подключении
- 36. План застройки микрорайона
- 37. Исходные данные по кластеру
- 38. Структурная схема кабельных магистралей
- 39. Структурная схема комплектации узла агрегации
- 40. Структурная схема комплектации узла доступа
- 41. СПАСИБОЗА ВНИМАНИЕ!
- 42. Скачать презентанцию
Топология сети
Слайды и текст этой презентации
Слайд 1
Принципы построения сетей широкополосного доступа на основе технологии FTTx
Яблочкин К.А.
КАФЕДРА
ЛИНИЙ СВЯЗИ И ИЗМЕРЕНИЙ В ТЕХНИКЕ СВЯЗИ
И ИНФОРМАТИКИ
Слайд 4FTTN – Fiber-To-The-Node – «волокно до узла агрегации» (буквально –
«волокно до сетевого узла»)
Структурная схема сети ШПД на основе FTTN
+ xDSL

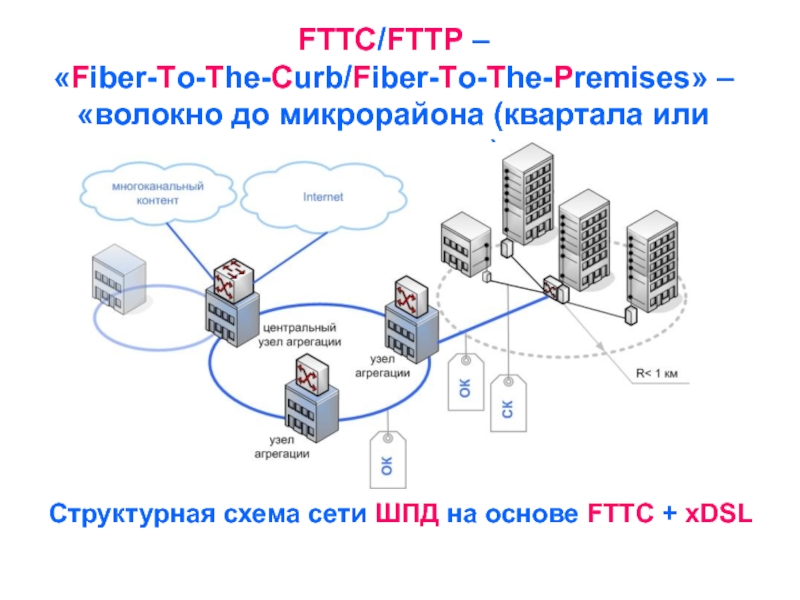

Слайд 5FTTC/FTTP – «Fiber-To-The-Curb/Fiber-To-The-Premises» – «волокно до микрорайона (квартала или группы
домов)»
Структурная схема сети ШПД на основе FTTC + xDSL
Слайд 6FTTB – «Fiber-To-The-Bulding» – «волокно до здания»
Структурная схема сети
ШПД на основе FTTB
Слайд 7FTTH – «Fiber-To-The-Home» – «волокно до «жилища»
– FTTH AON
– FTTH на основе «активной» оптической сети (Active Optical Network);
-
FTTH PON – FTTH на базе пассивной оптической сети (Passive Optical Network).
Слайд 9FTTH PON (PON)- «Fiber-To-The-Home Passive Optical Network» - «волокно до
«жилища» на базе пассивной оптической сети»
- P2P («point-to-point») – «точка-точка»
- P2MP («point-to-multipoint») – «точка–многоточка».
Слайд 18К основным типам PON, описанных в соответствующих стандартах, относятся:
– APON
– ATM PON – пассивная оптическая сеть, использующая технологию ATM;
–
BPON – Broadband PON – широкополосная пассивная оптическая сеть;– GPON – пассивная оптическая сеть, обеспечивающая гигабитные скорсоти передачи данных;
– EPON – Ethernet PON – пассивная оптическая сеть, использующая технологию Ethernet.
Слайд 23Общее число абонентов
FTTLA – Fiber-To-The-Last-Amplifier – «волокно до последнего
усилителя» – сети КТВ на базе технологии FTTB
FTT+LAN –
«волокно до локальной сети».
Слайд 27Структурная схема FTTH PON P2MP кластера сети в условиях много-
и среднеэтажной квартальной застройки

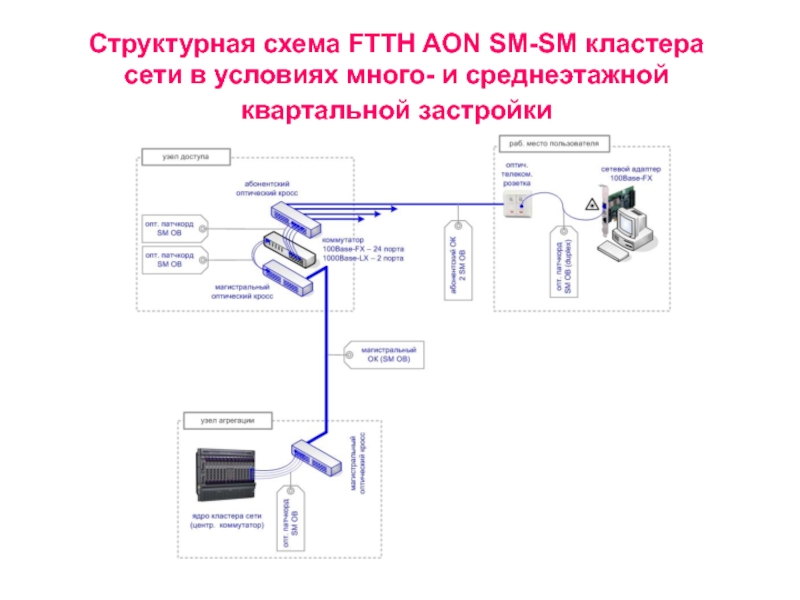

Слайд 29Структурная схема FTTH AON SM-SM кластера сети в условиях много-
и среднеэтажной квартальной застройки

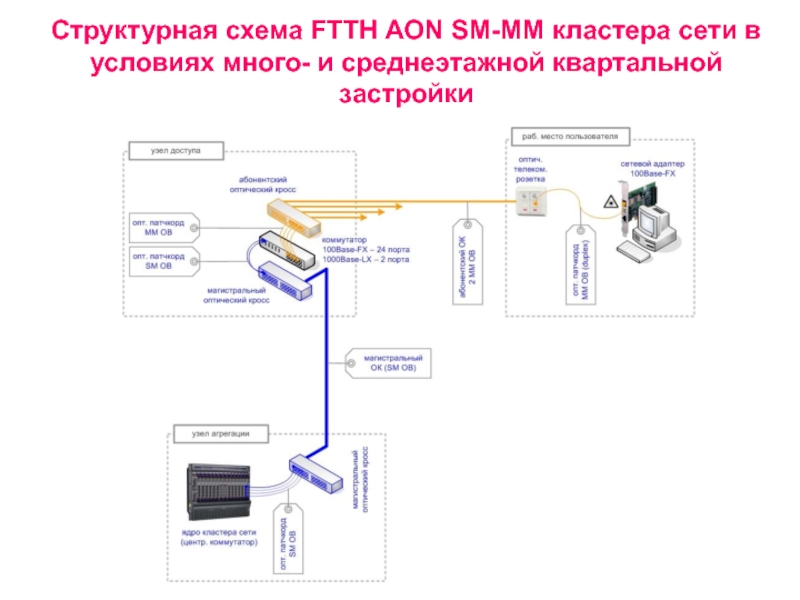

Слайд 31Структурная схема FTTH AON SM-MM кластера сети в условиях много-
и среднеэтажной квартальной застройки
