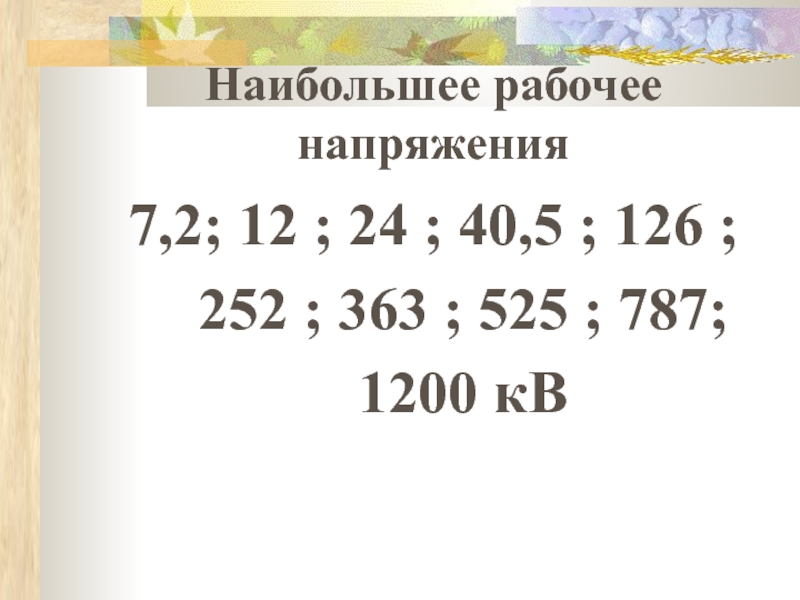

- 6. Наибольшее рабочее напряжения7,2; 12 ; 24 ;
- 7. Слайд 7

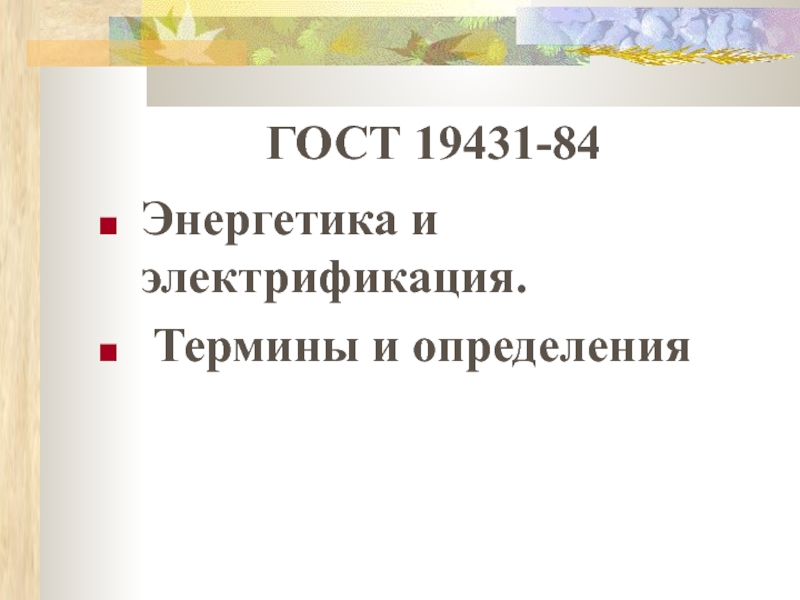

- 8. ГОСТ 19431-84Энергетика и электрификация. Термины и определения
- 9. Электроэнергетическая системаЭлектроэнергетическая система - электрическая часть энергосистемы
- 10. Система электроснабжения Система электроснабжения общего назначения -
- 11. Электрическая
- 12. Центр питания Центр питания - распределительное устройство
- 13. Точка общего присоединения Точка общего присоединения -
- 14. Потребитель электрической энергии Потребитель электрической энергии - юридическое или физическое лицо, осуществляющее пользование электрической энергией (мощностью).
- 15. Слайд 15
- 16. МасштабЫ ЧЕРТЕЖЕЙ ГОСТ 2.302МасштабЫ уменьшения 1:2;1:2,5;1:4;1:5;1:10;1:15;1:20;1:25;1:40;1:50;1:75;1:100;1:200; 1:300;1:400;1:500;1:800;1:1000.Масштабы увеличения 2:1;2,5:1;4:1;5:1;10:1;40:1; 50:1;100:1.
- 17. Слайд 17

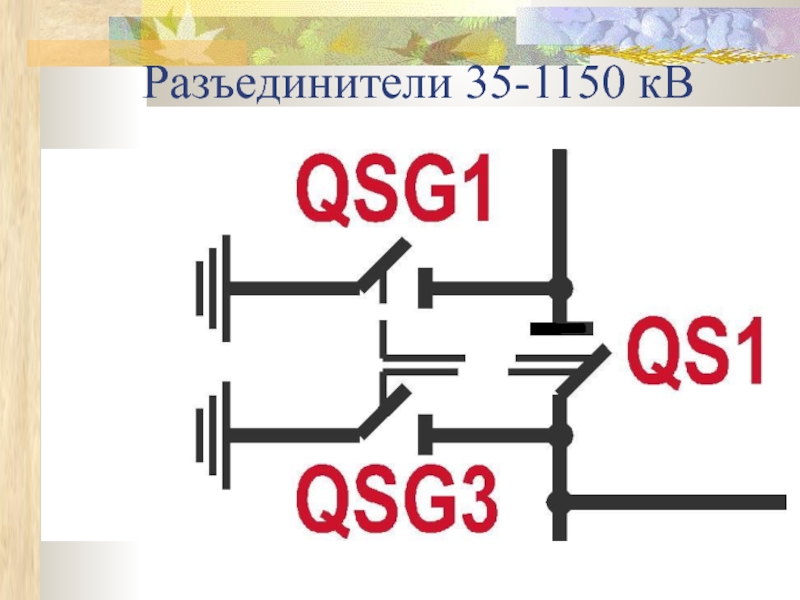

- 18. Разъединители 35-1150 кВ

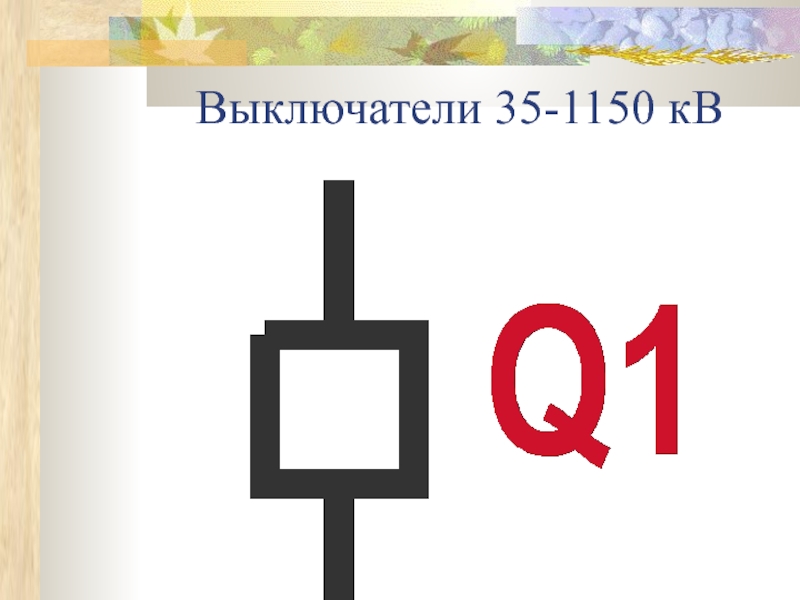

- 19. Выключатели 35-1150 кВ

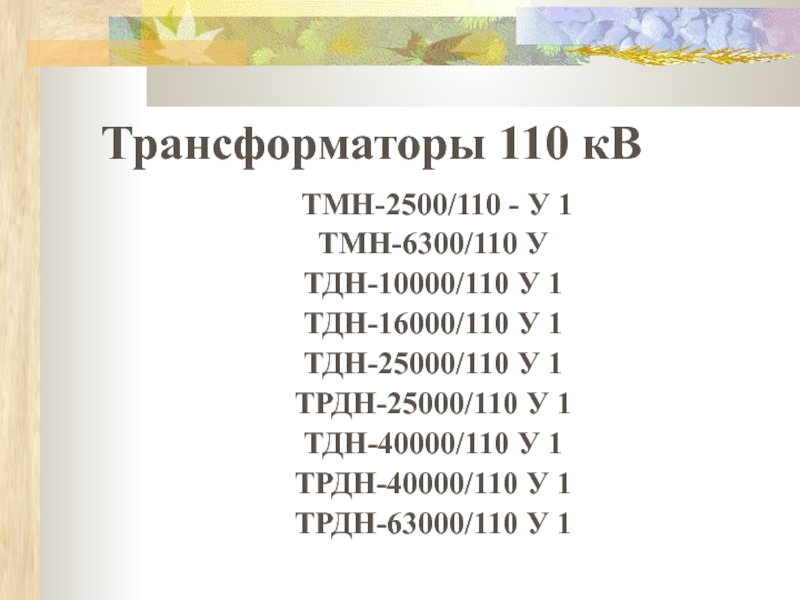

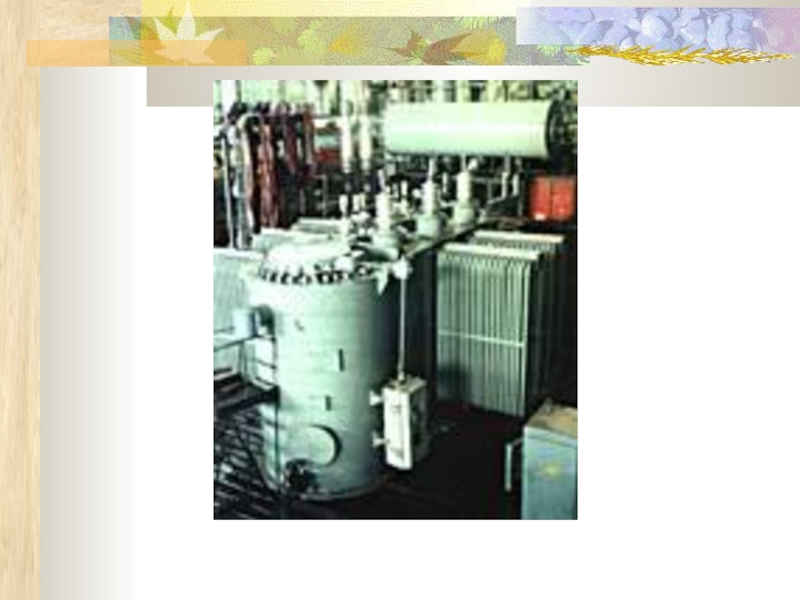

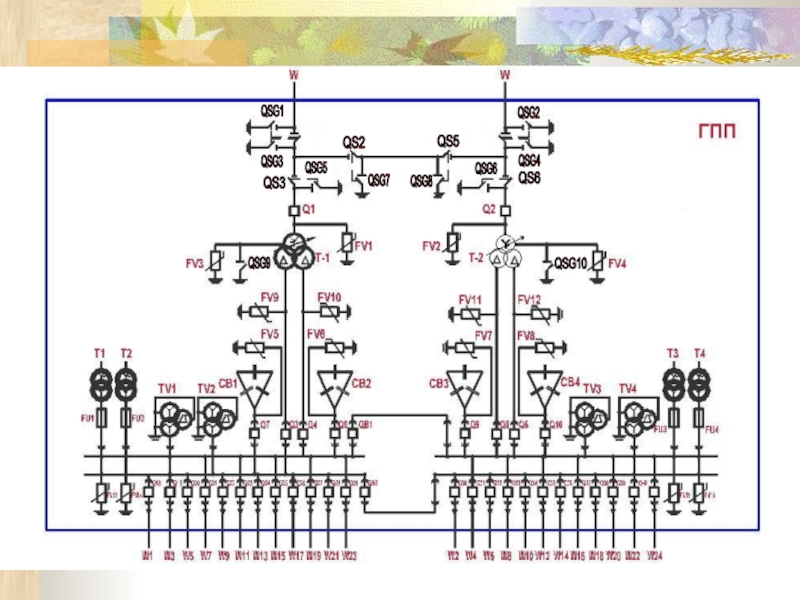

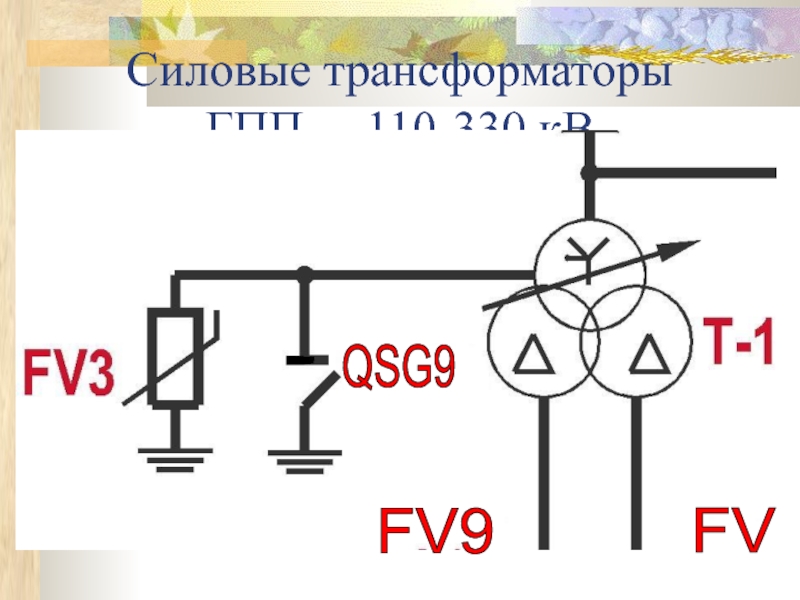

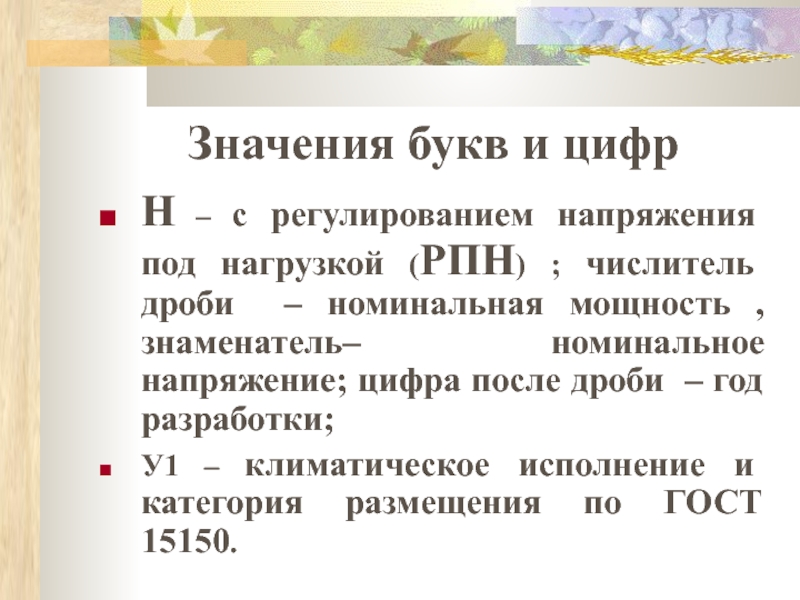

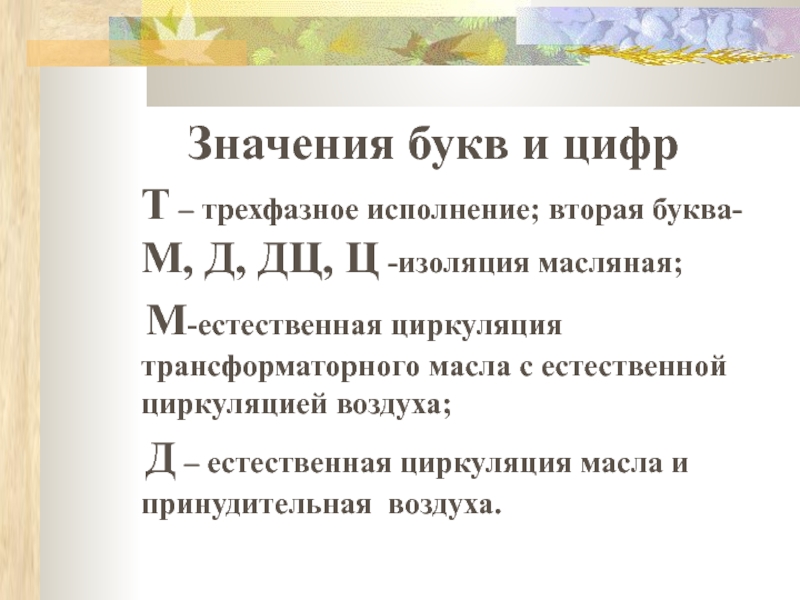

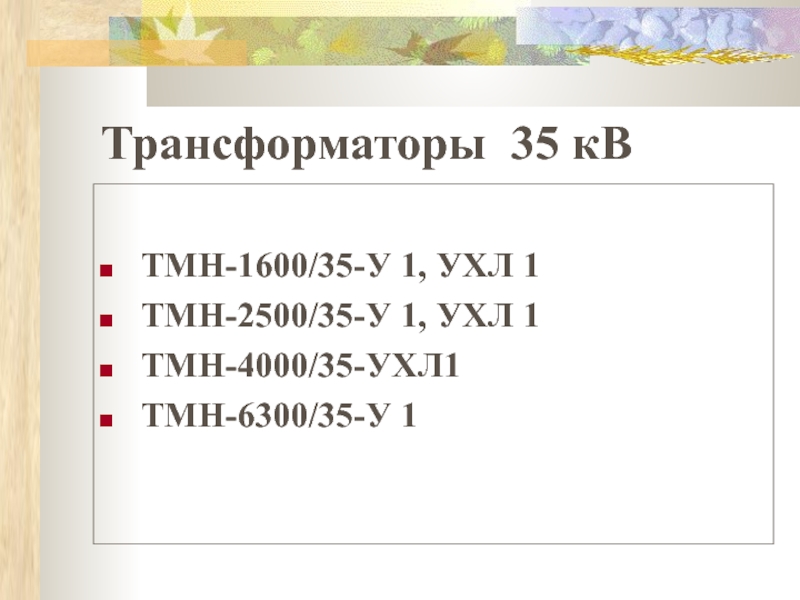

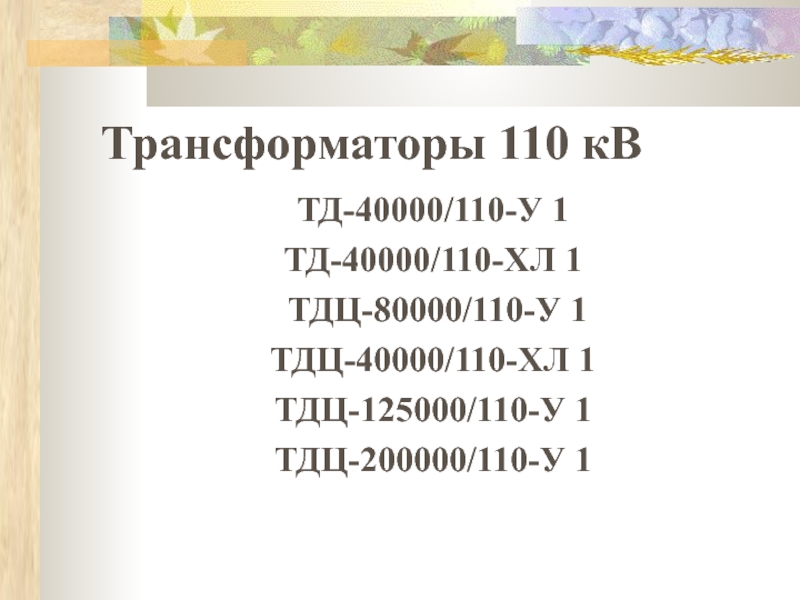

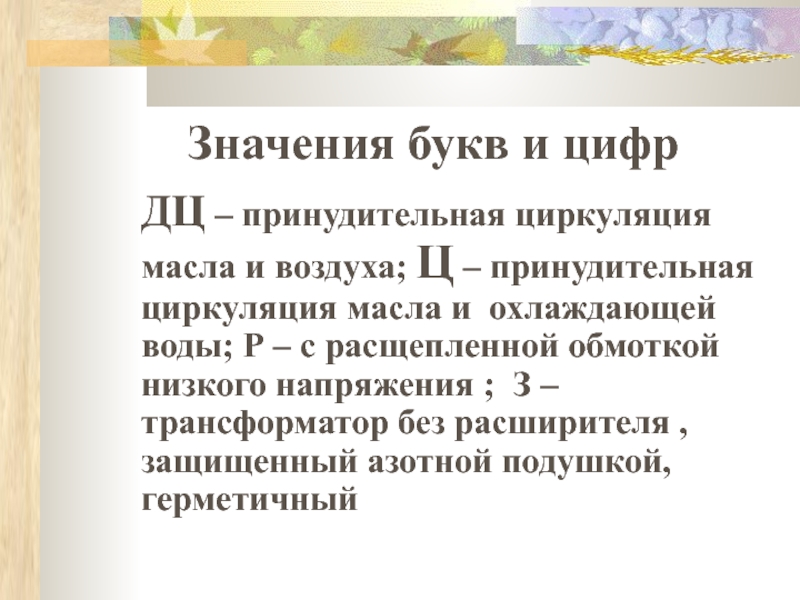

- 20. Силовые трансформаторы ГПП 110-330 кВQSG9FV9FV

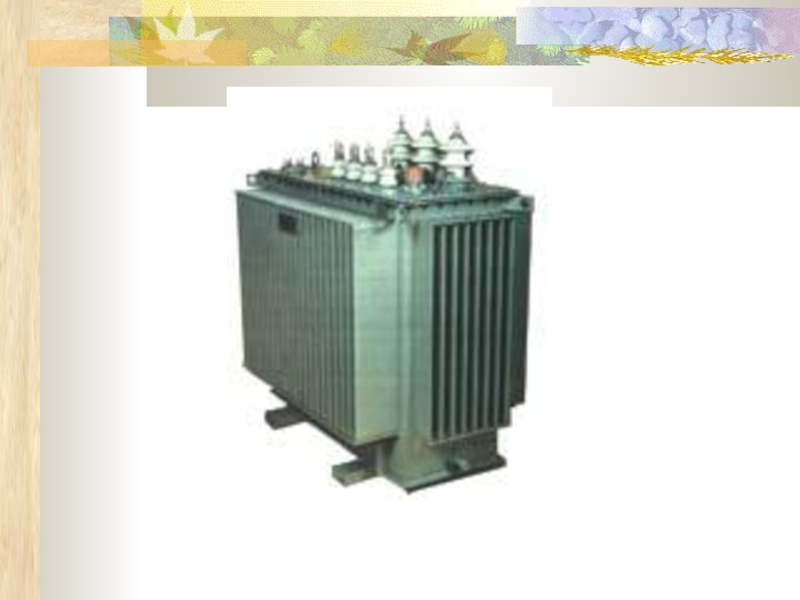

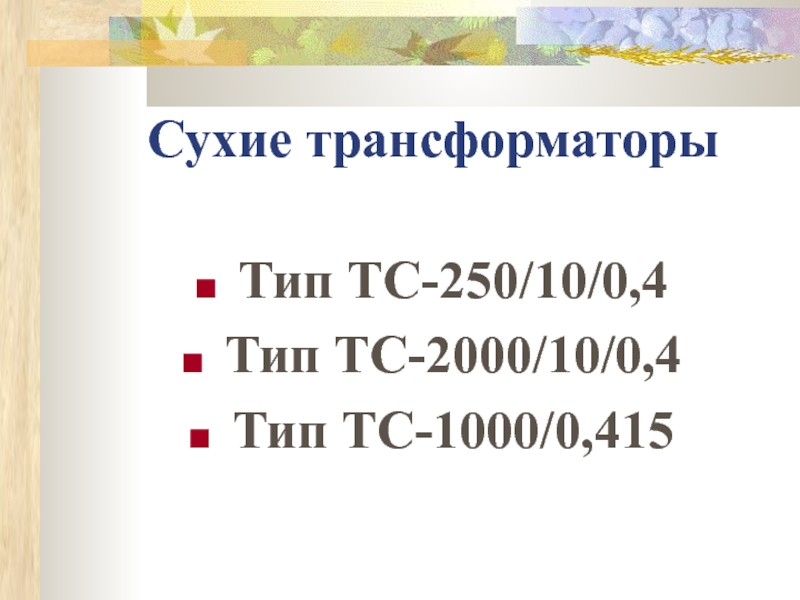

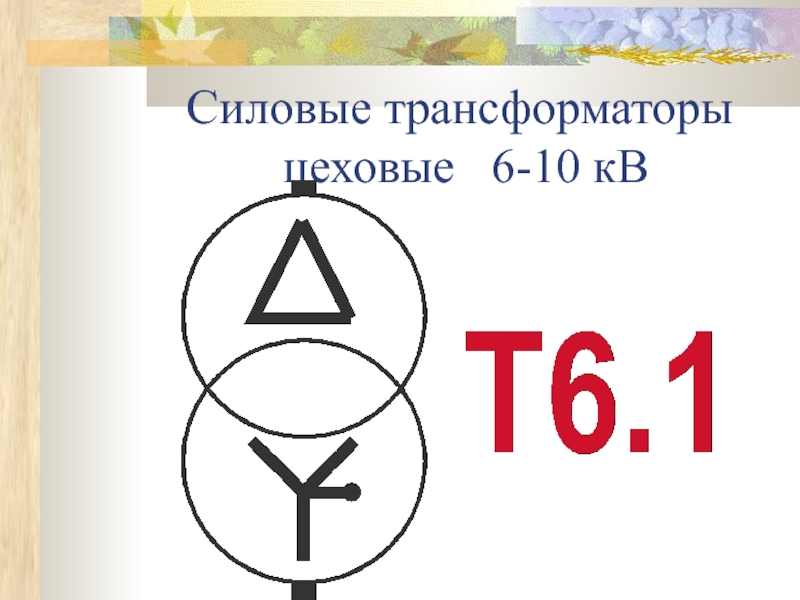

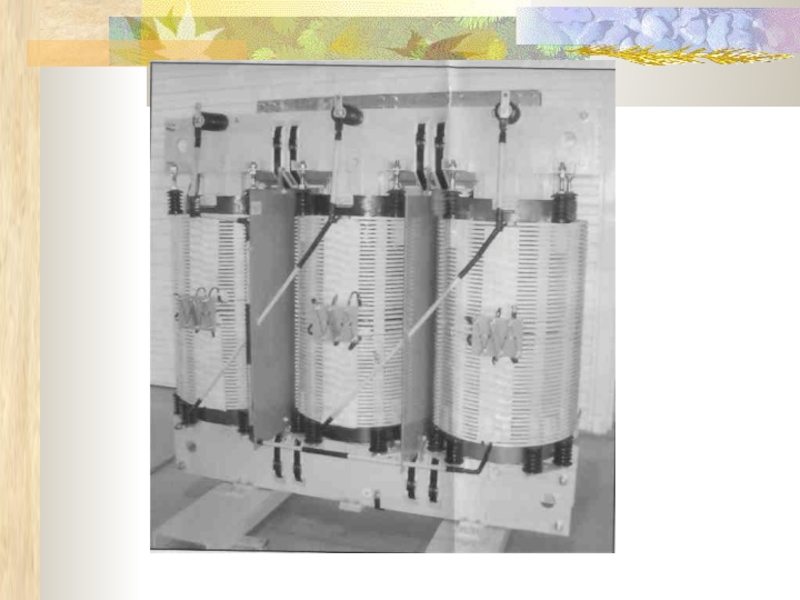

- 21. Силовые трансформаторы цеховые 6-10 кВ

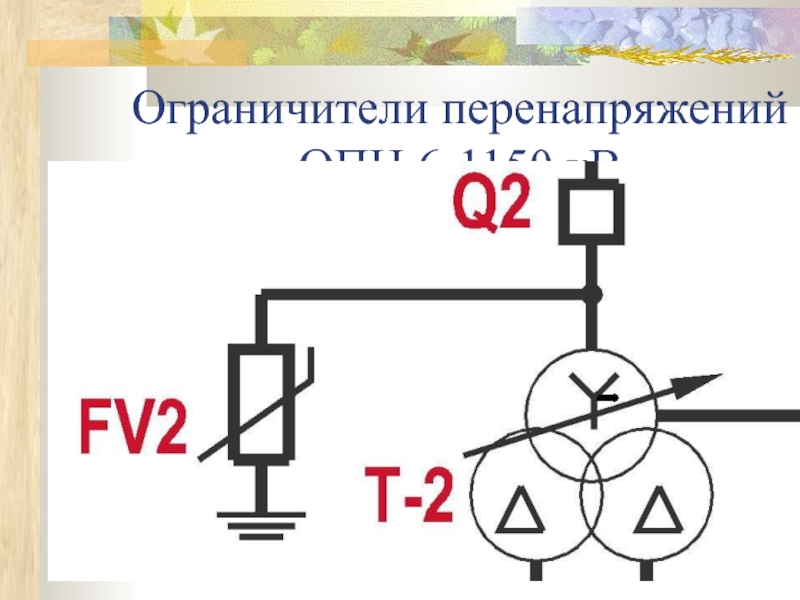

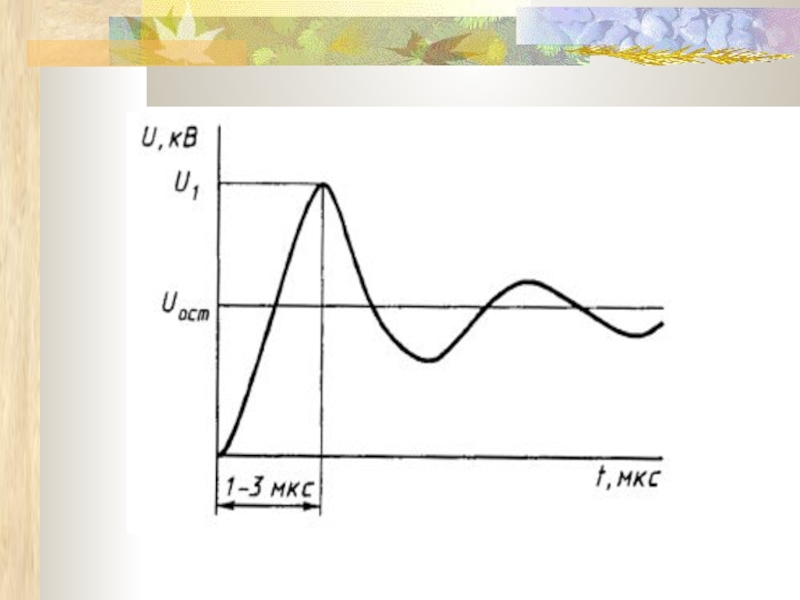

- 22. Ограничители перенапряжений ОПН 6-1150 кВ

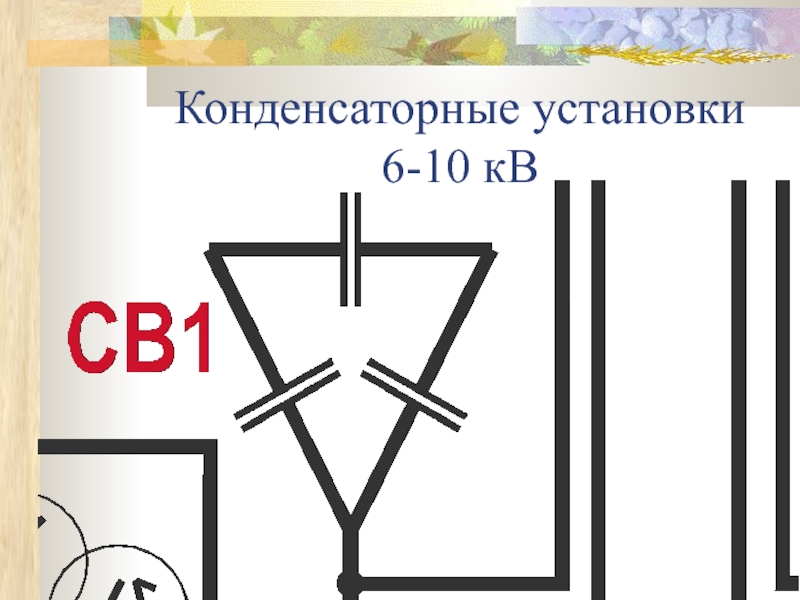

- 23. Конденсаторные установки 6-10 кВ

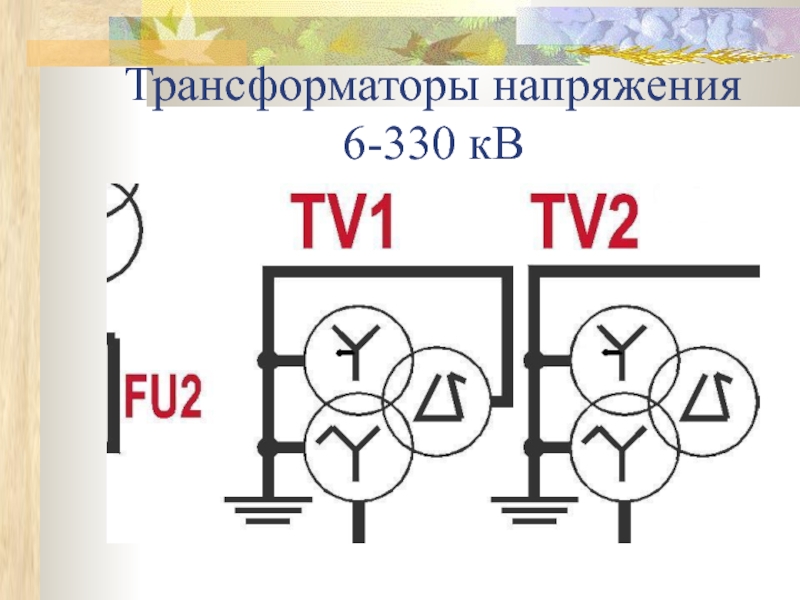

- 24. Трансформаторы напряжения 6-330 кВ

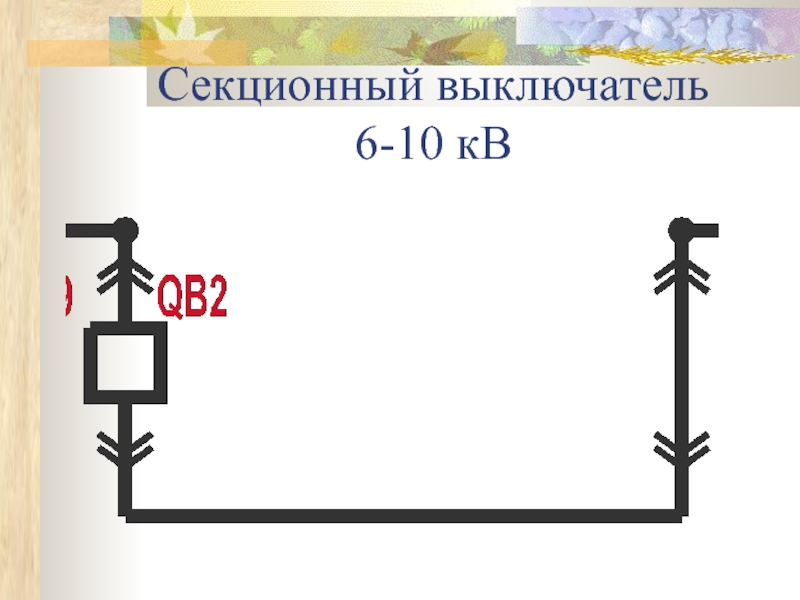

- 25. Секционный выключатель 6-10 кВ

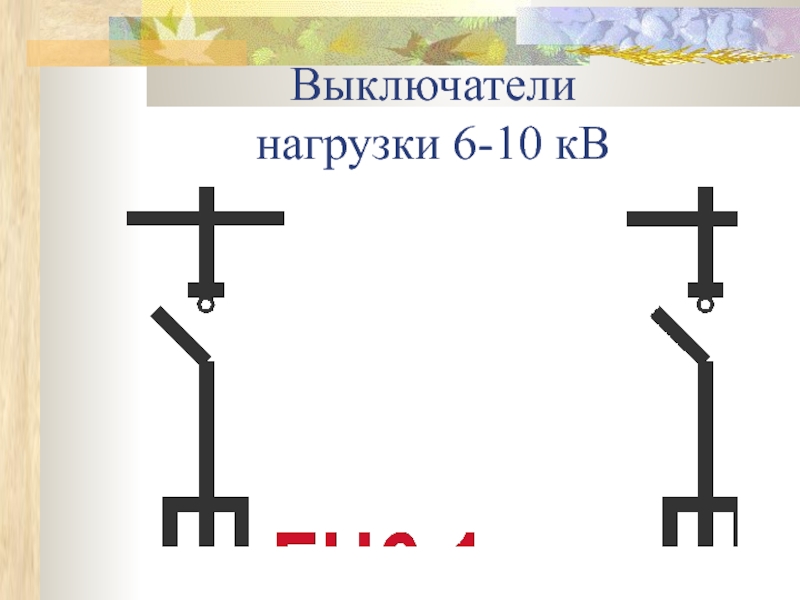

- 26. Выключатели нагрузки 6-10 кВ

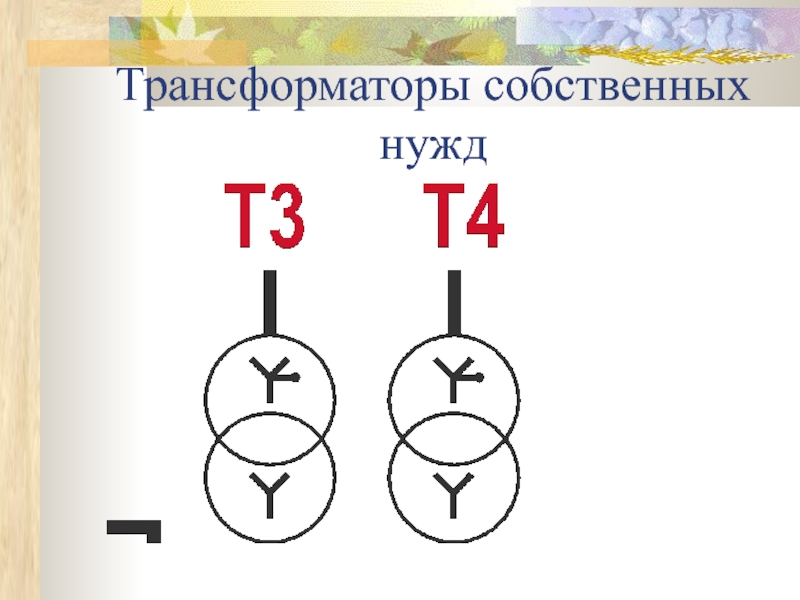

- 27. Трансформаторы собственных нужд

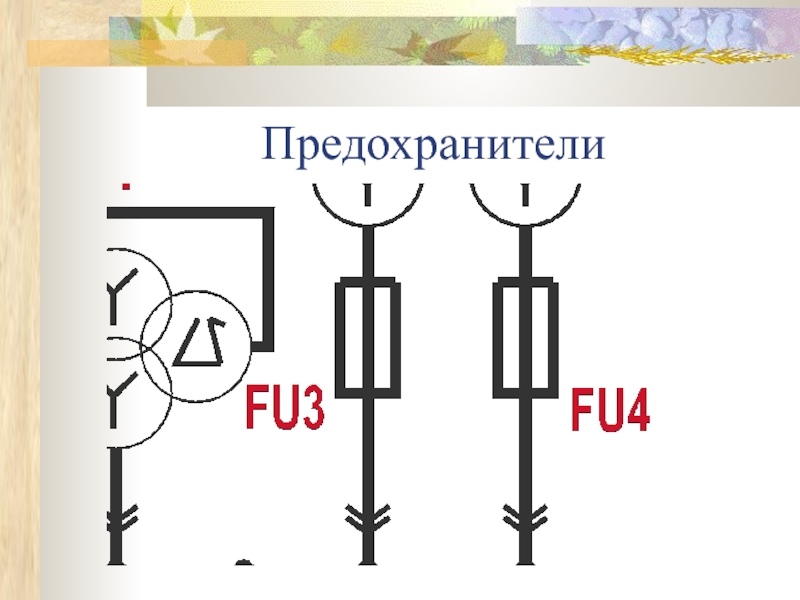

- 28. Предохранители

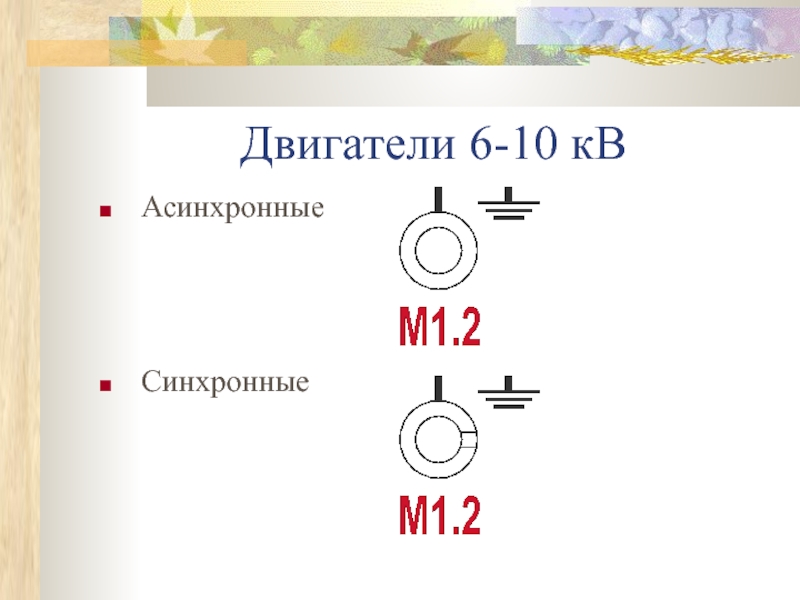

- 29. Двигатели 6-10 кВАсинхронныеСинхронные

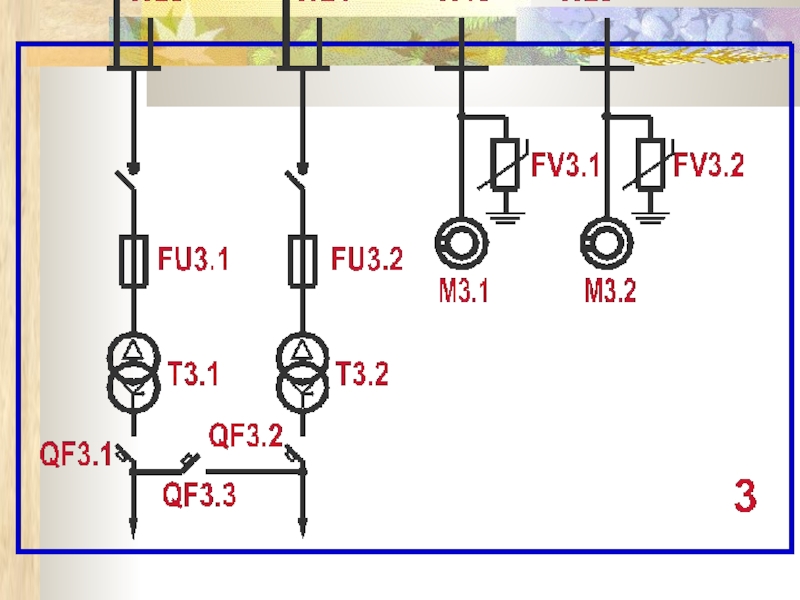

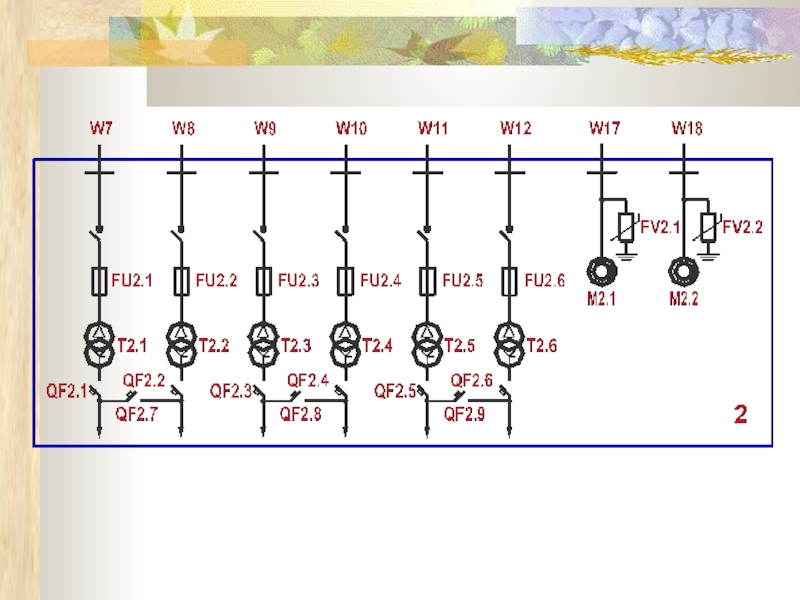

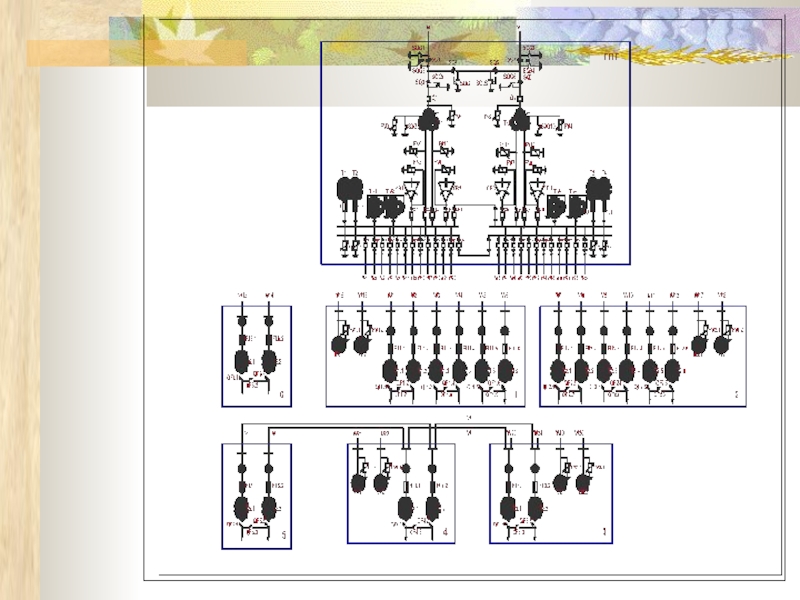

- 30. QS2QS5QSG1QSG3QSG5QS3QSG7QSG8QSG6QSG2QSG4QS6QSG10QSG9
- 31. Слайд 31
- 32. Слайд 32

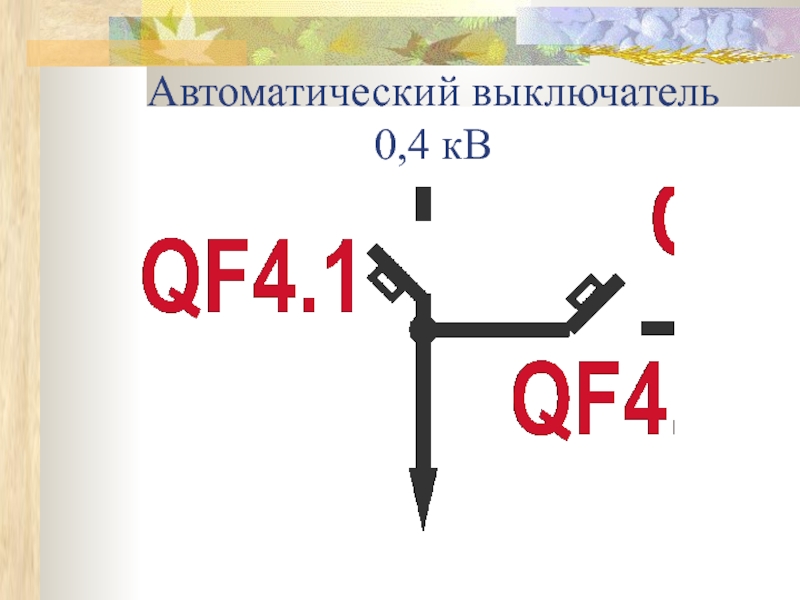

- 33. Автоматический выключатель 0,4 кВ

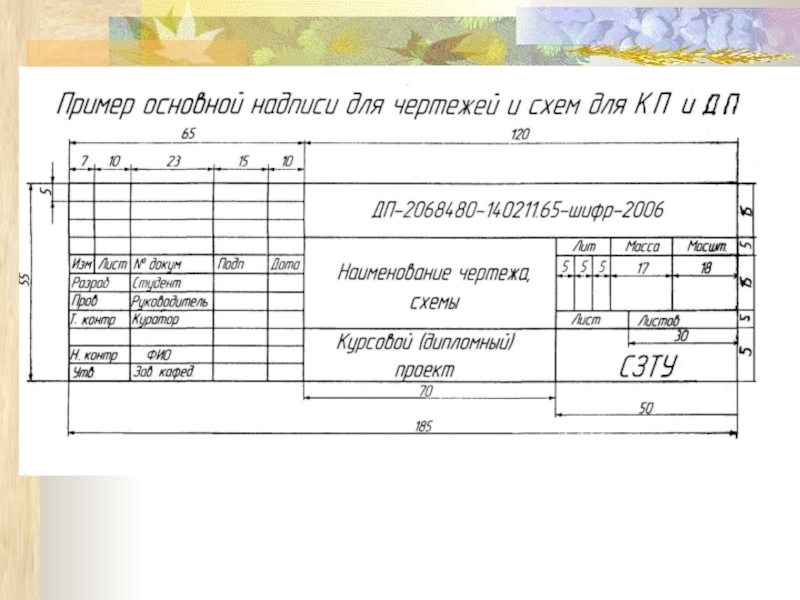

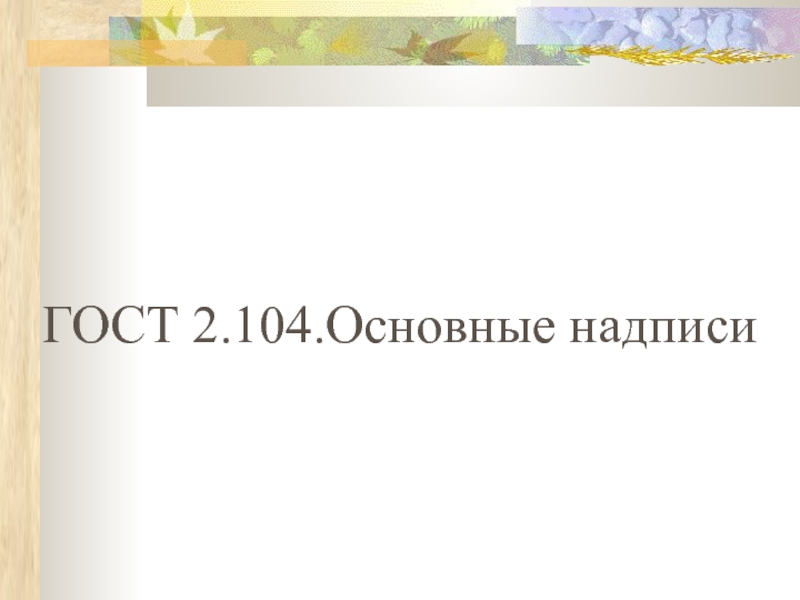

- 34. ГОСТ 2.104.Основные надписи
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
- 39. Слайд 39
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Слайд 46
- 47. Слайд 47
- 48. Слайд 48
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. Слайд 54
- 55. Слайд 55
- 56. Слайд 56
- 57. Слайд 57
- 58. Слайд 58
- 59. Слайд 59
- 60. Слайд 60
- 61. Слайд 61
- 62. Слайд 62
- 63. Слайд 63
- 64. Слайд 64
- 65. Слайд 65
- 66. Слайд 66
- 67. Слайд 67
- 68. Слайд 68
- 69. Слайд 69
- 70. Слайд 70
- 71. Слайд 71
- 72. Слайд 72
- 73. Слайд 73
- 74. Слайд 74
- 75. Слайд 75
- 76. Слайд 76
- 77. Слайд 77
- 78. Слайд 78
- 79. Слайд 79
- 80. Слайд 80
- 81. Слайд 81
- 82. Слайд 82
- 83. Слайд 83
- 84. Слайд 84
- 85. Слайд 85
- 86. Слайд 86
- 87. Слайд 87
- 88. Слайд 88
- 89. Слайд 89
- 90. Слайд 90
- 91. Слайд 91
- 92. Слайд 92
- 93. Слайд 93
- 94. Слайд 94
- 95. Слайд 95
- 96. Слайд 96
- 97. Слайд 97
- 98. Слайд 98
- 99. Слайд 99
- 100. Слайд 100
- 101. Слайд 101
- 102. Слайд 102
- 103. Слайд 103
- 104. Слайд 104
- 105. Слайд 105
- 106. Слайд 106
- 107. Слайд 107
- 108. Слайд 108
- 109. Слайд 109
- 110. Слайд 110
- 111. Слайд 111
- 112. Слайд 112
- 113. Слайд 113
- 114. Слайд 114
- 115. Слайд 115
- 116. Слайд 116
- 117. Слайд 117
- 118. Слайд 118
- 119. Слайд 119
- 120. Слайд 120
- 121. Слайд 121
- 122. Слайд 122
- 123. Слайд 123
- 124. Слайд 124
- 125. Слайд 125
- 126. Слайд 126
- 127. Слайд 127
- 128. Слайд 128
- 129. Слайд 129
- 130. Слайд 130
- 131. Слайд 131
- 132. Слайд 132
- 133. Слайд 133
- 134. Слайд 134
- 135. Слайд 135
- 136. Слайд 136
- 137. Слайд 137
- 138. Слайд 138
- 139. Слайд 139
- 140. Слайд 140
- 141. Слайд 141
- 142. Слайд 142
- 143. Слайд 143
- 144. Слайд 144
- 145. Слайд 145
- 146. Слайд 146
- 147. Слайд 147
- 148. Слайд 148
- 149. Скачать презентанцию
Стандартизация в электроэнергетикеЛекции (10 часов)Практическая работа(4 часа)Контрольная работаЗачет
Слайды и текст этой презентации
Слайд 2Стандартизация в электроэнергетике
Лекции
(10 часов)
Практическая работа
(4 часа)
Контрольная работа
Зачет

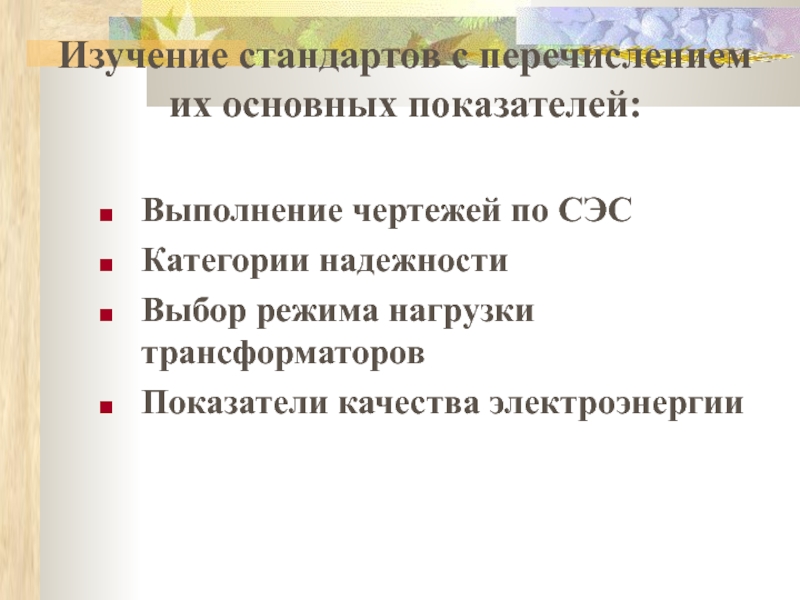

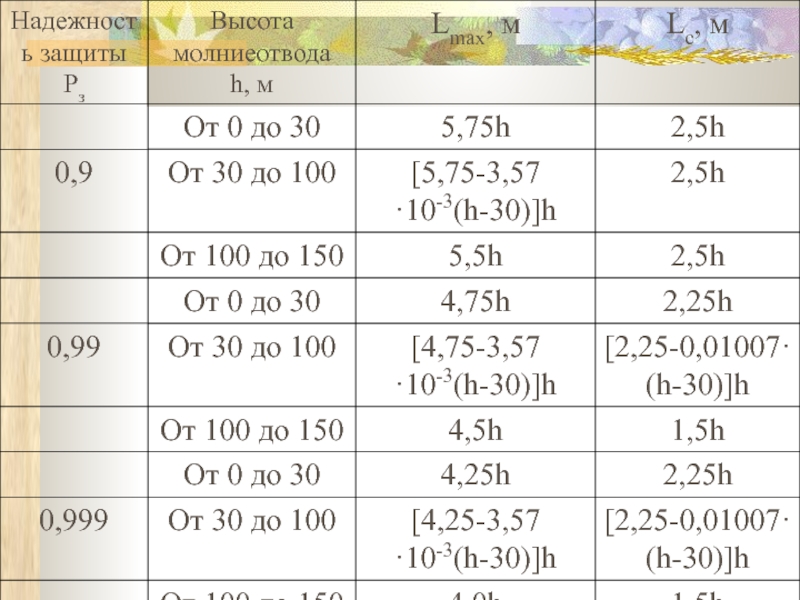

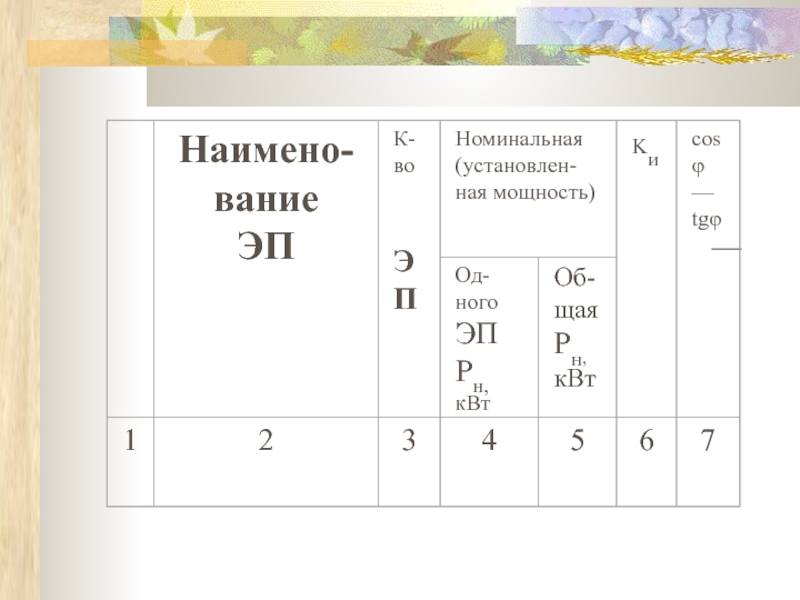

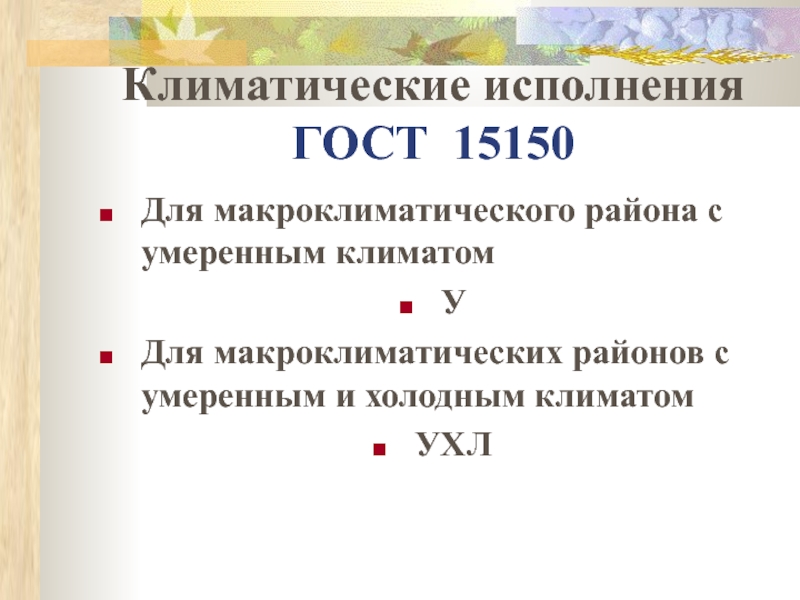

Слайд 3Изучение стандартов с перечислением их основных показателей:

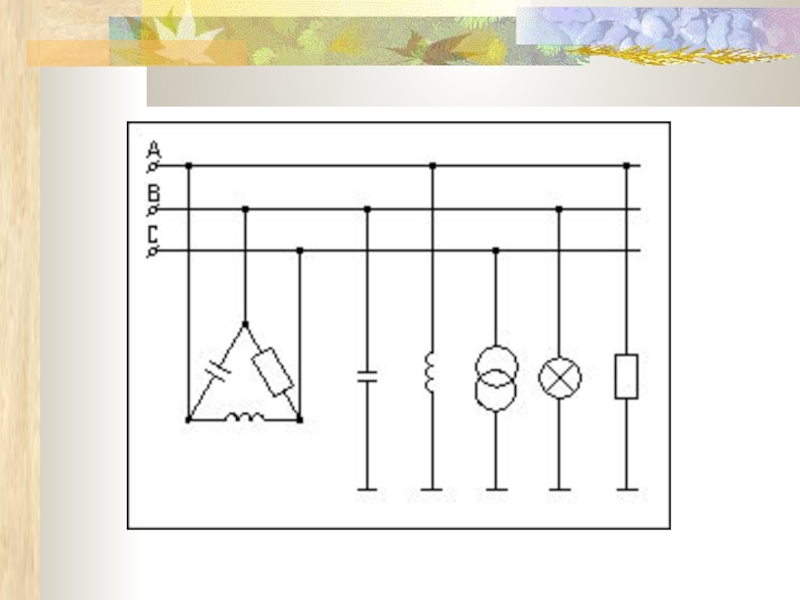

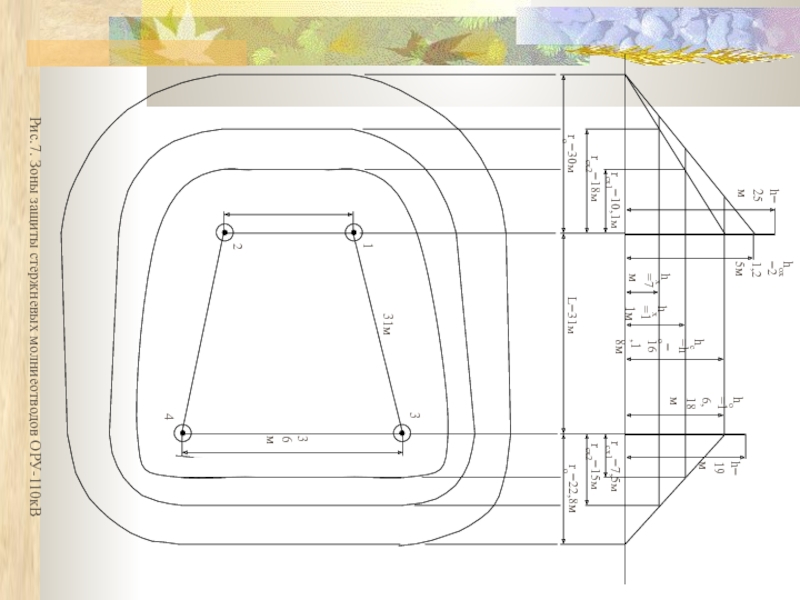

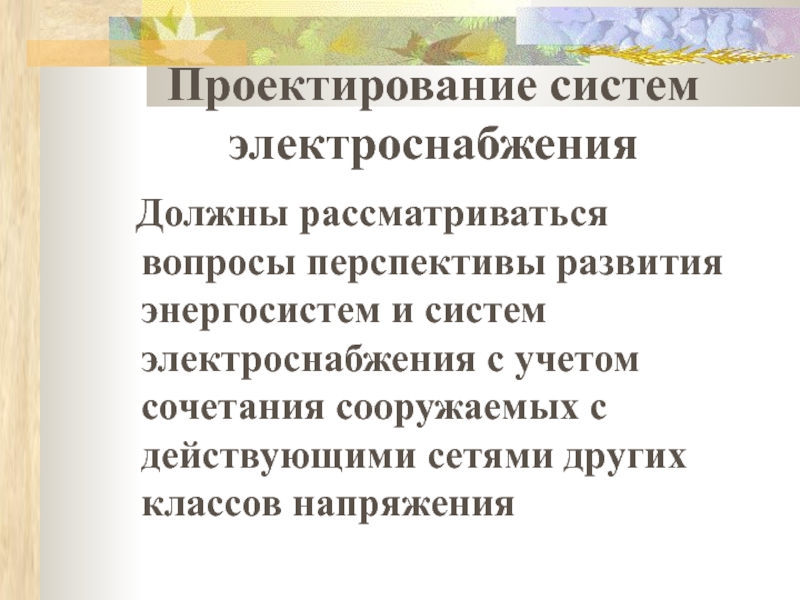

Выполнение чертежей по СЭС

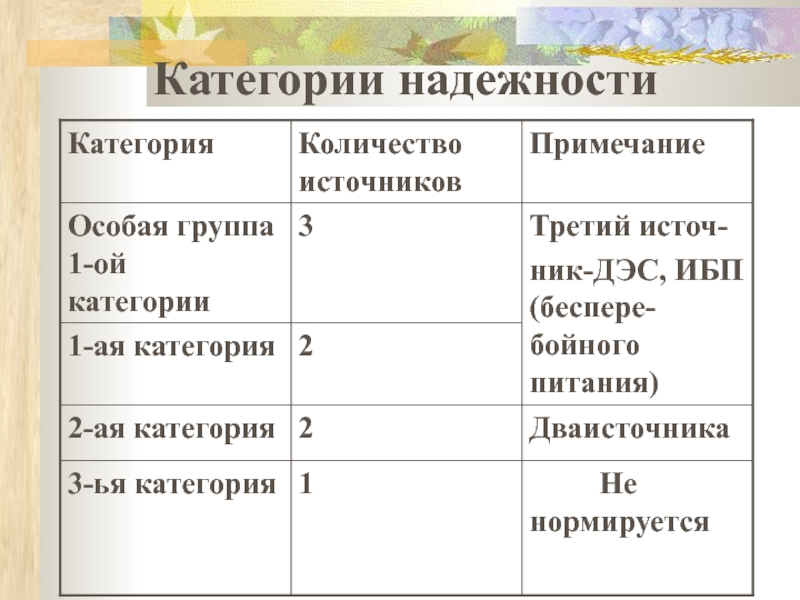

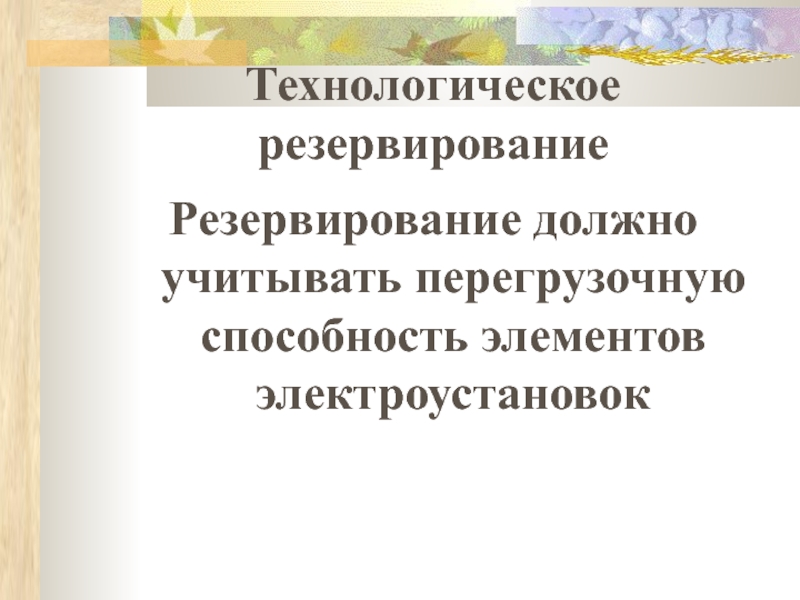

Категории
надежности

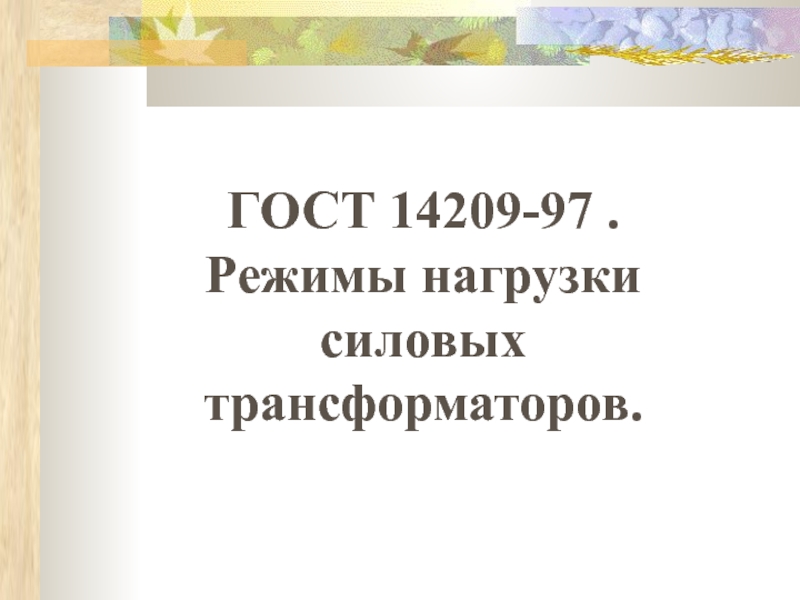

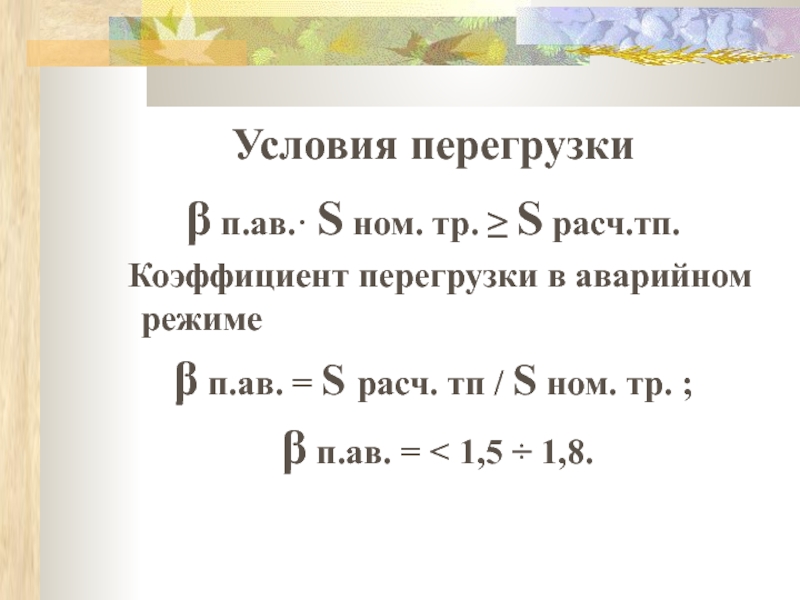

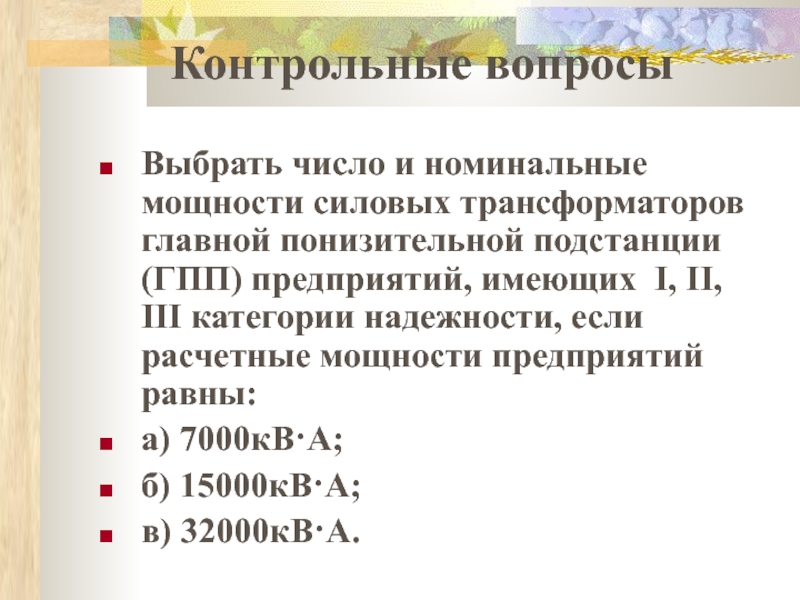

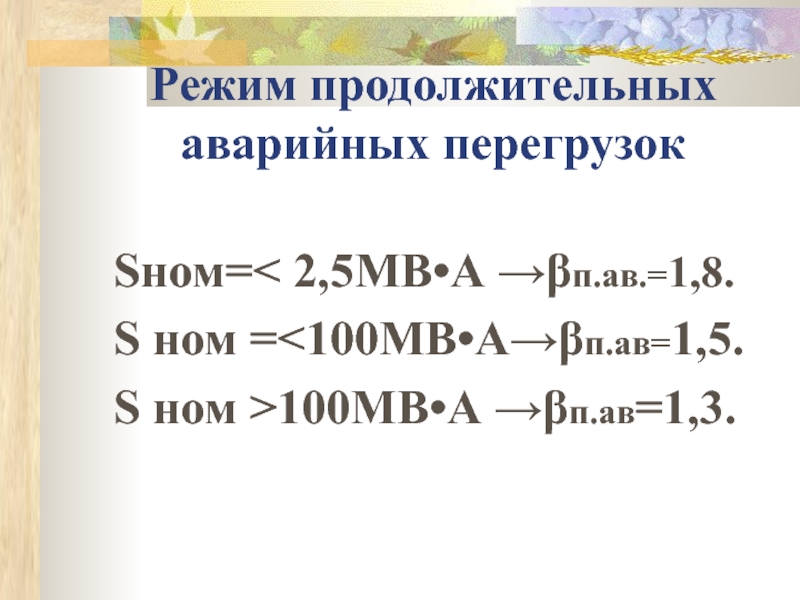

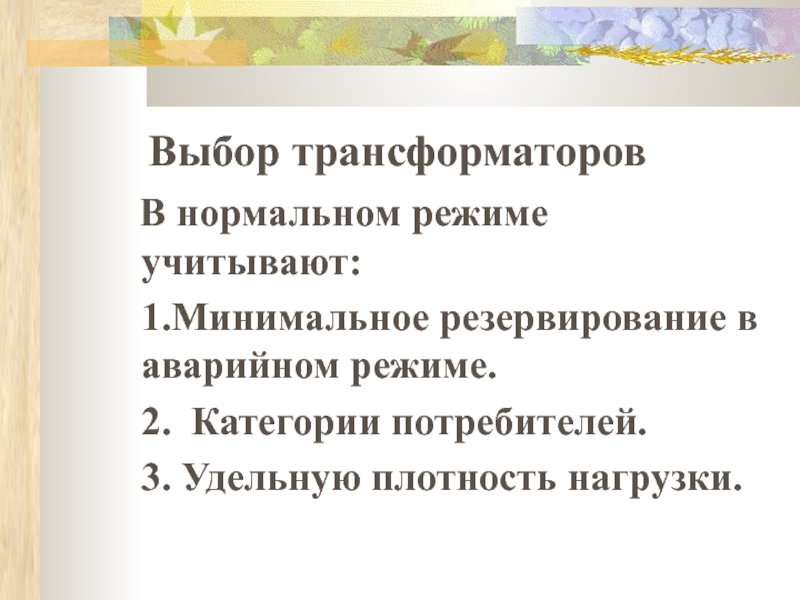

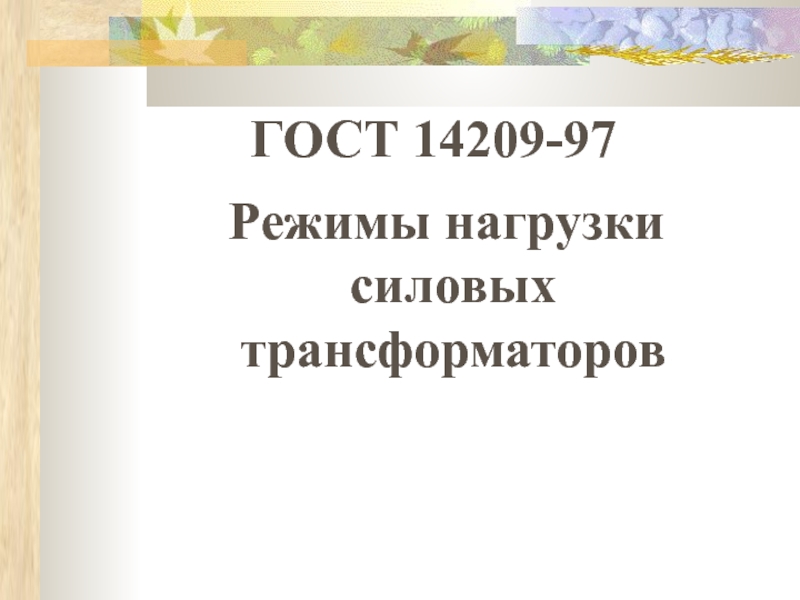

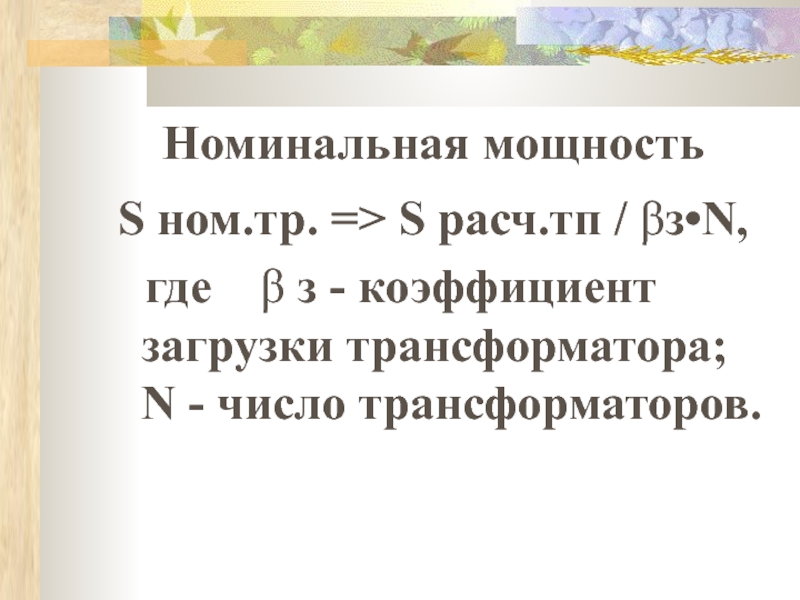

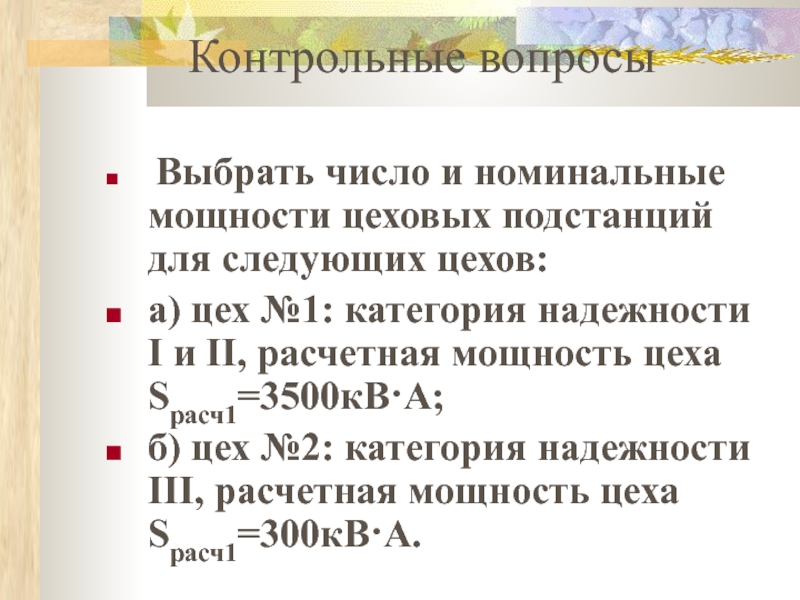

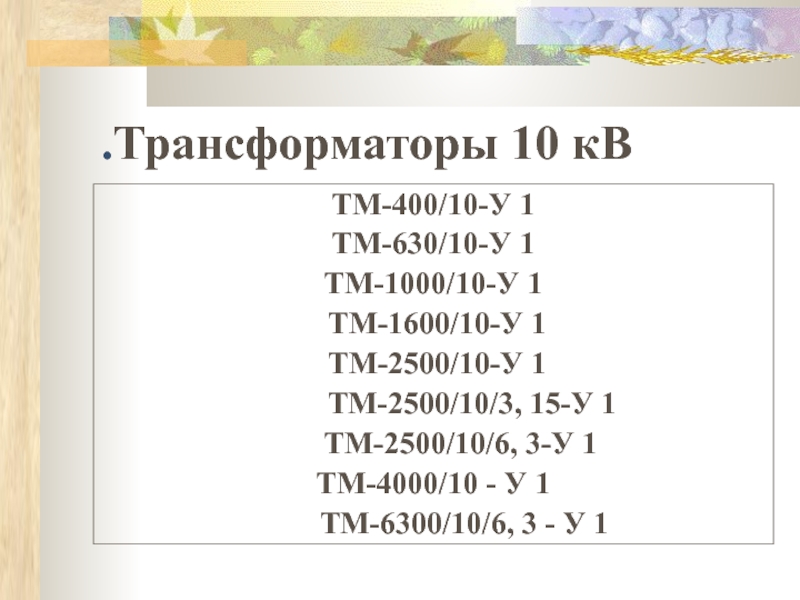

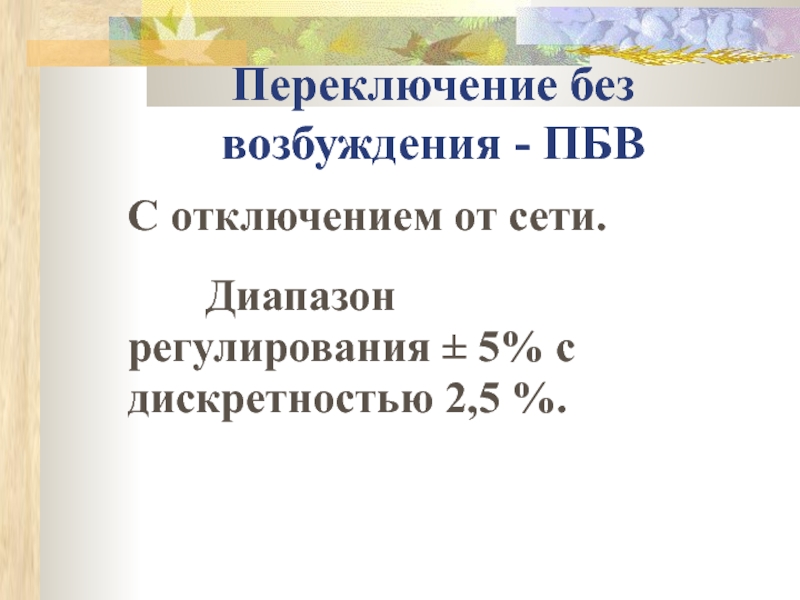

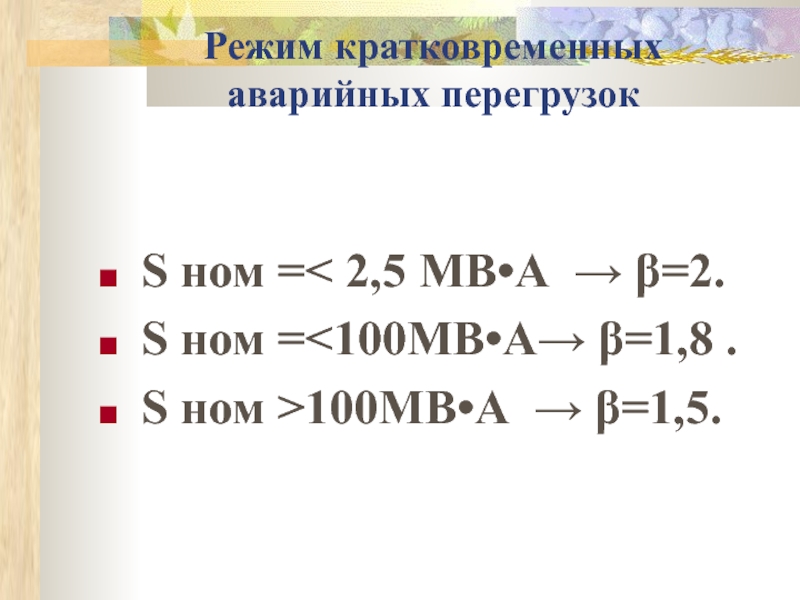

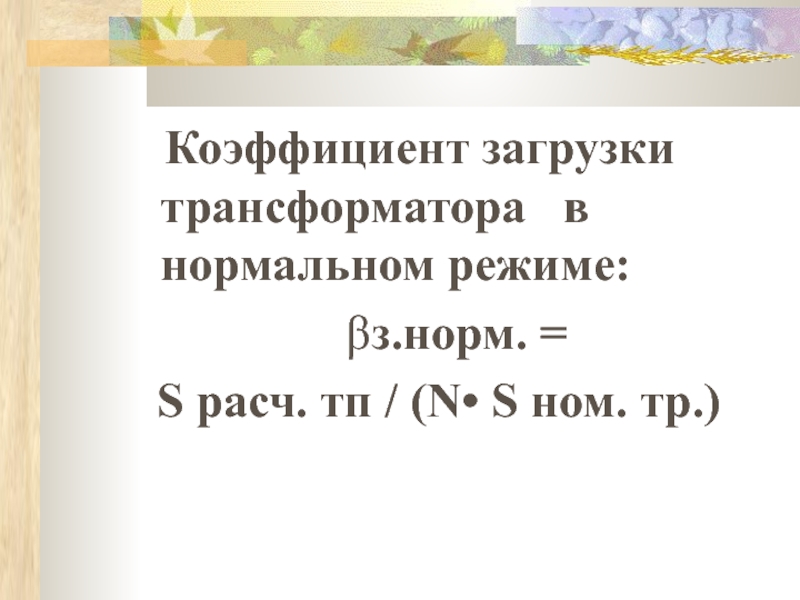

Выбор режима нагрузки трансформаторов

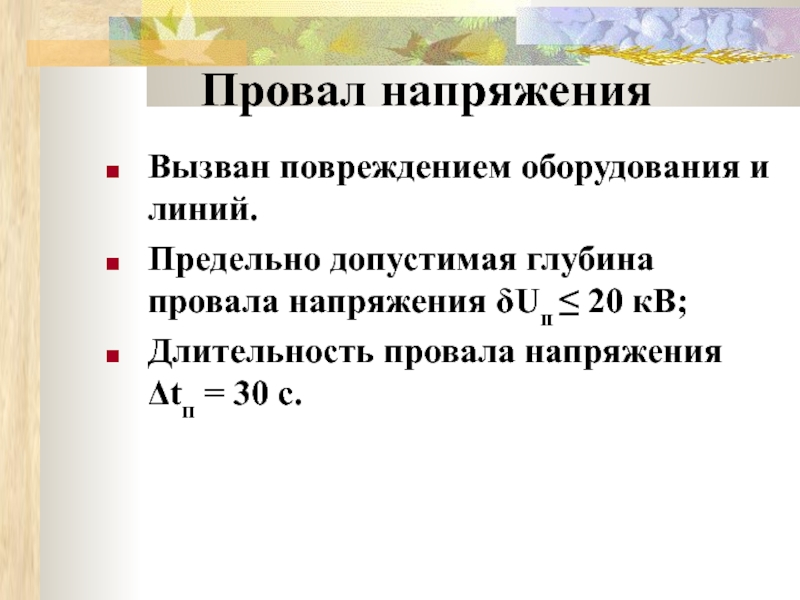

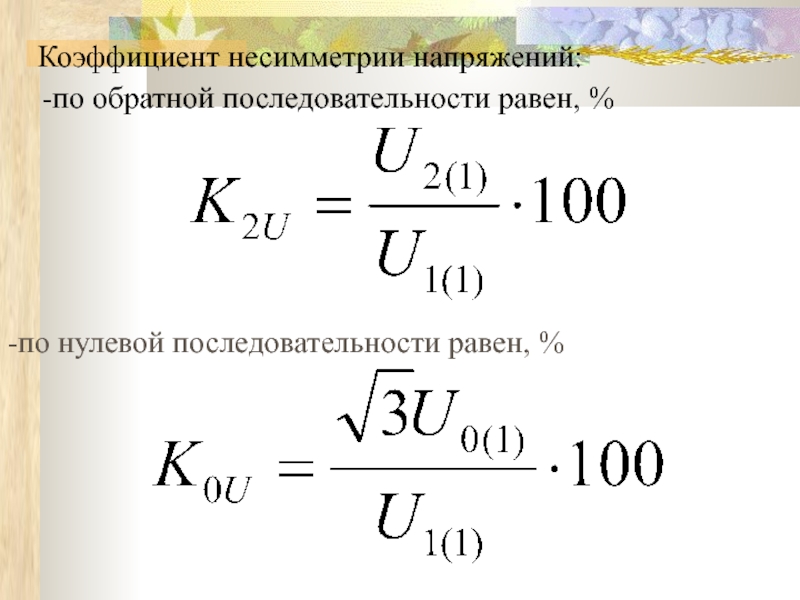

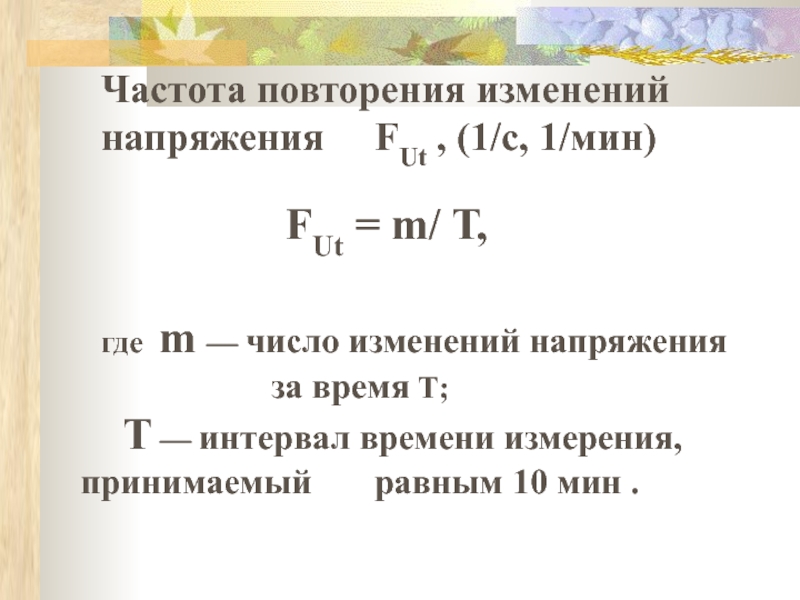

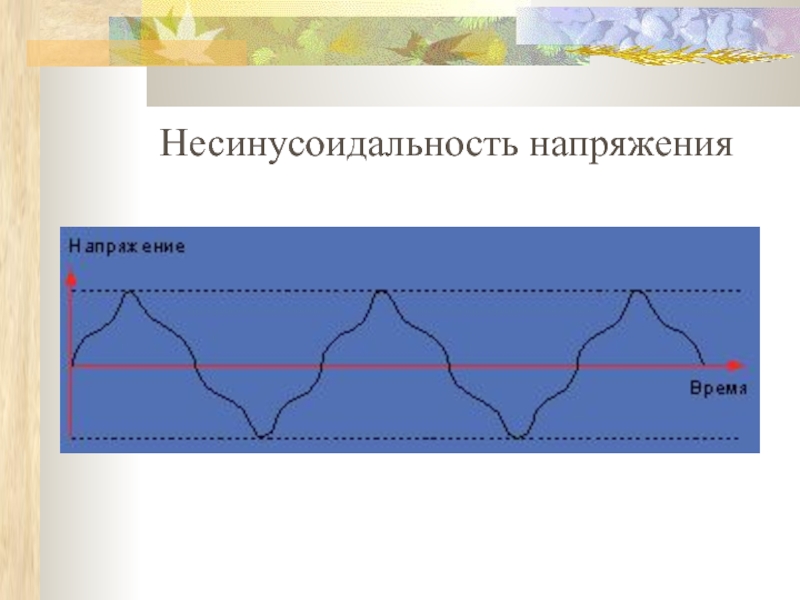

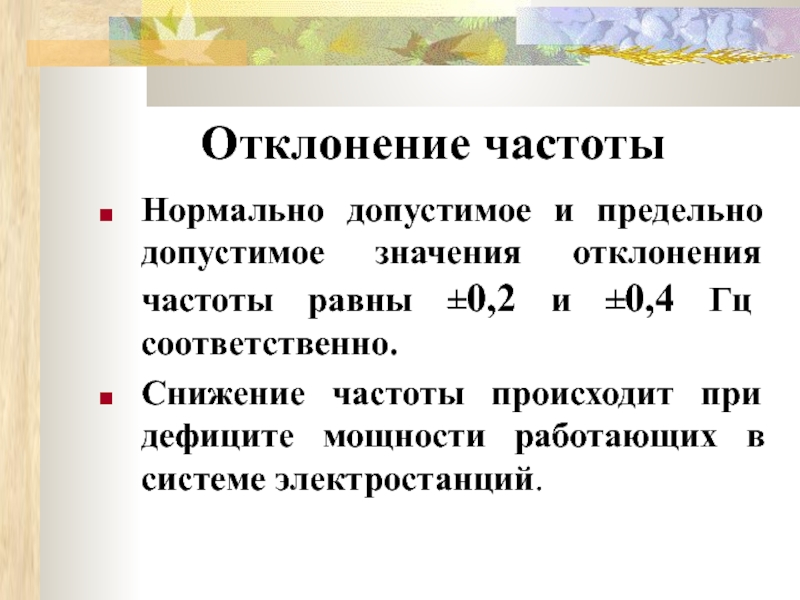

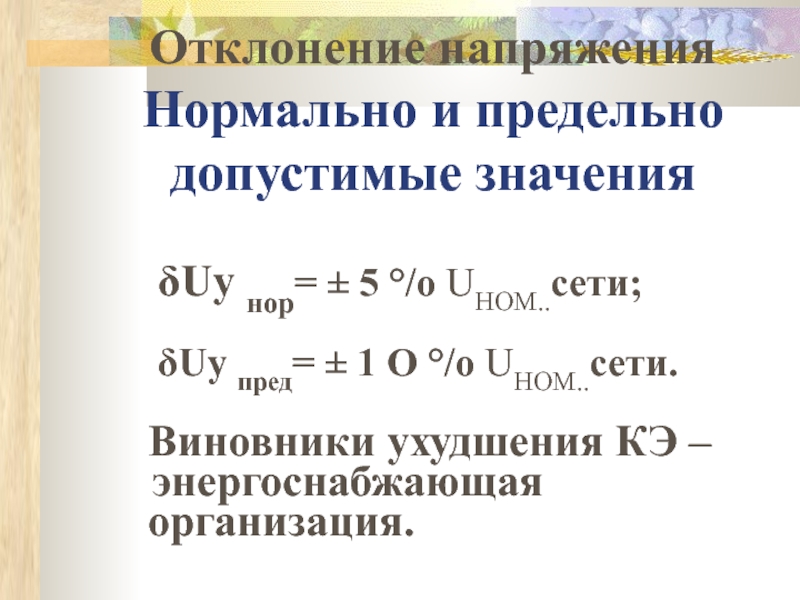

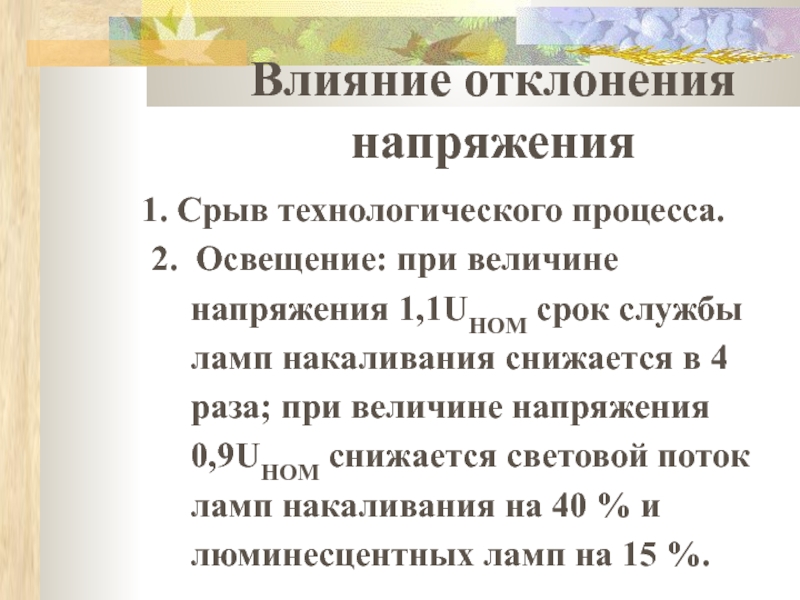

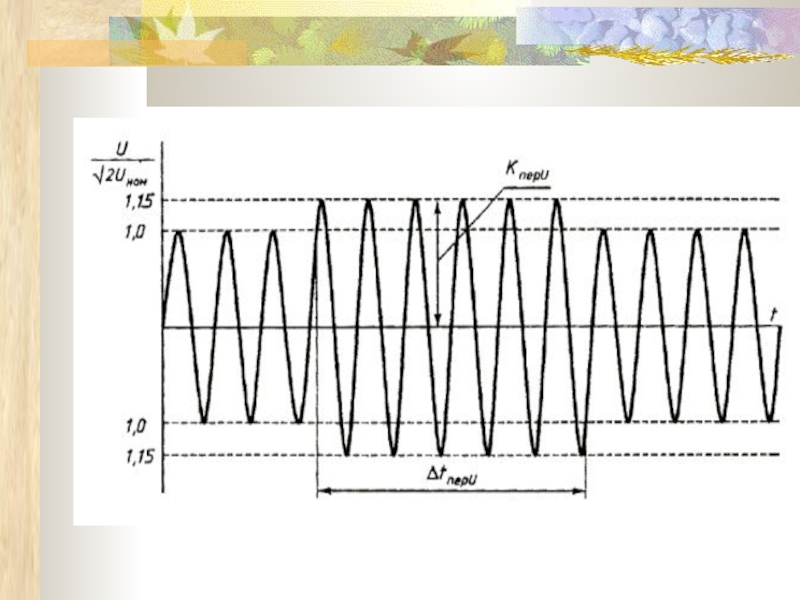

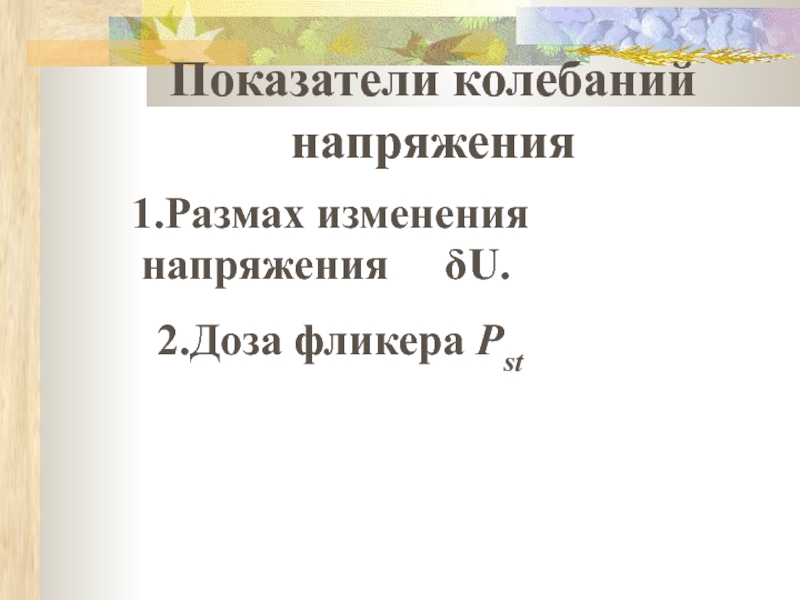

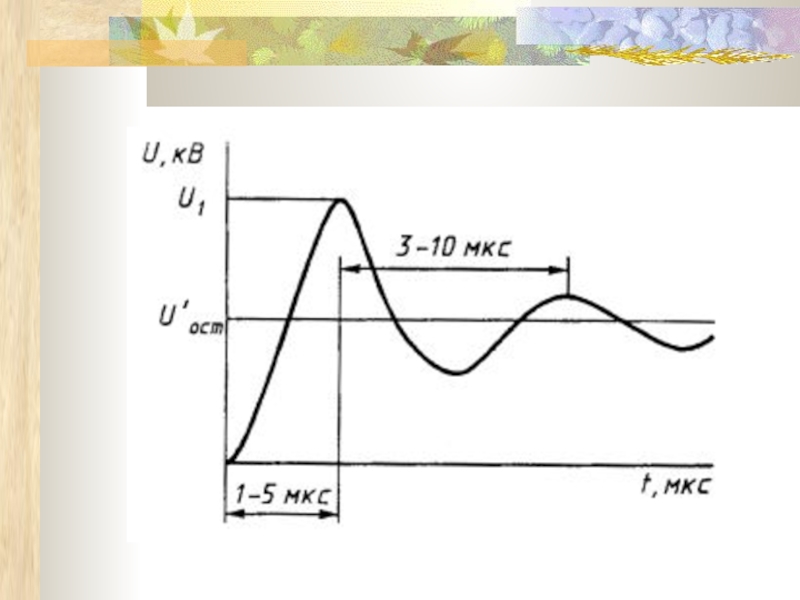

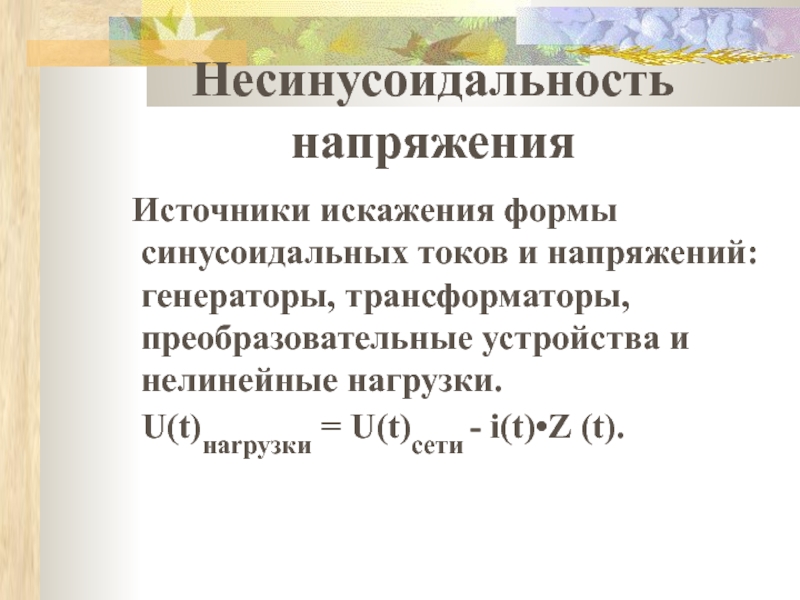

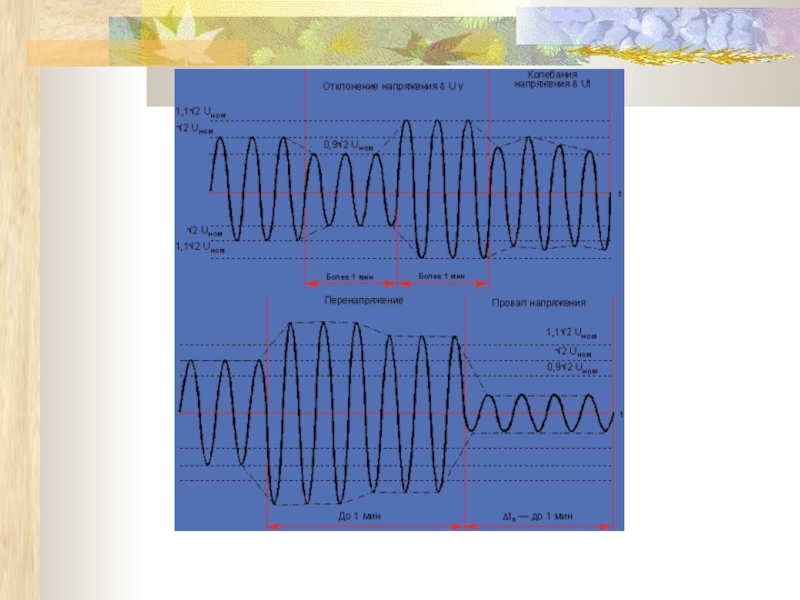

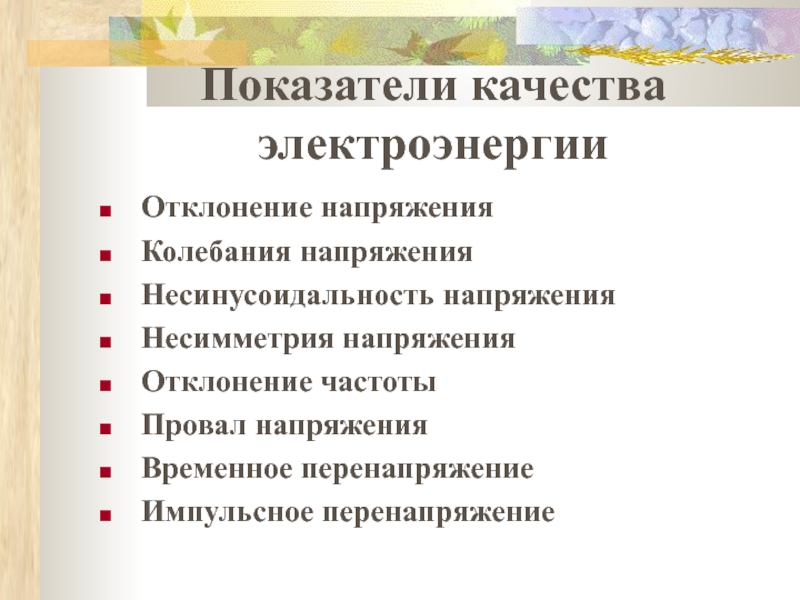

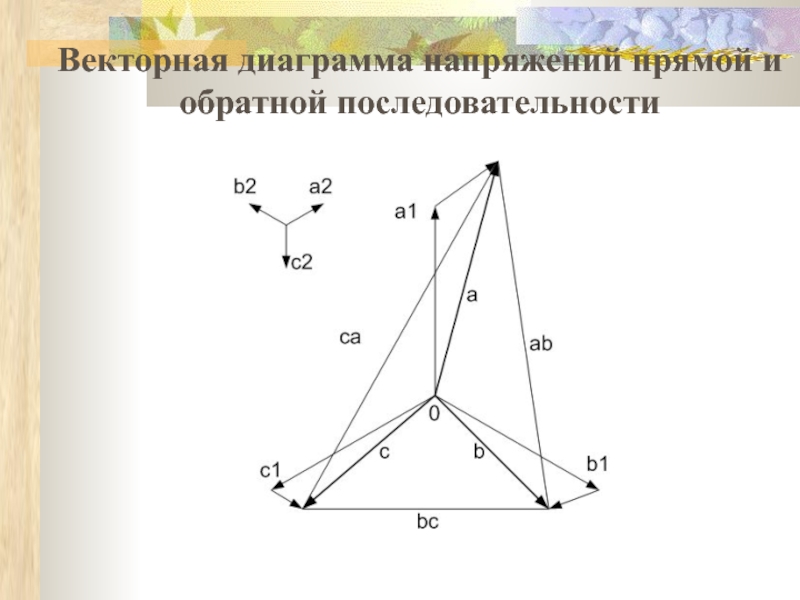

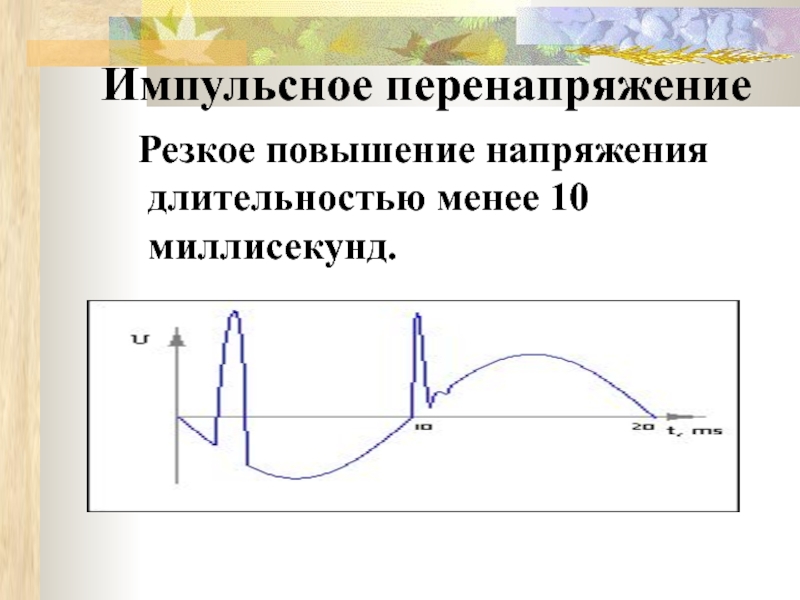

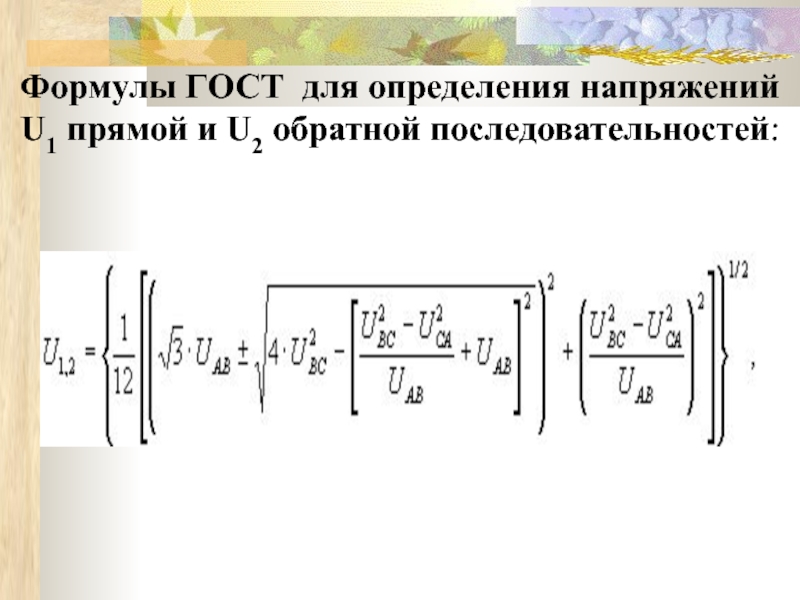

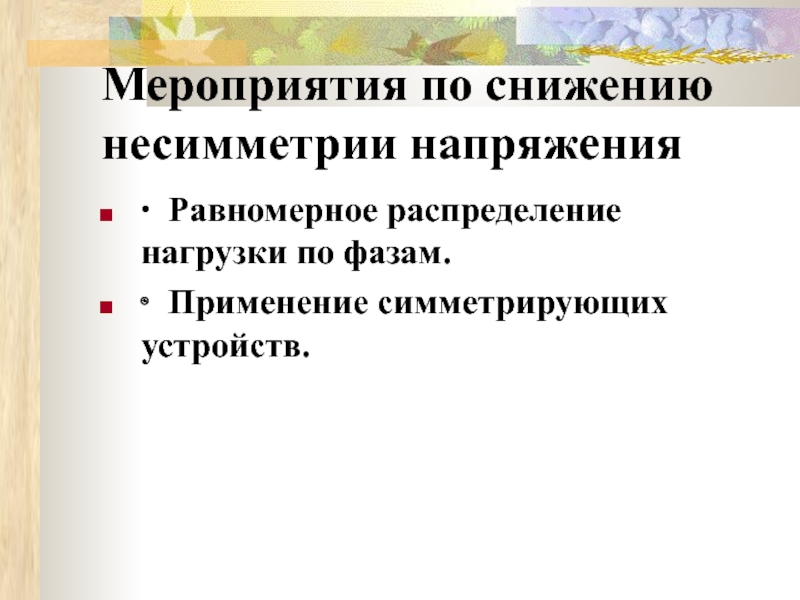

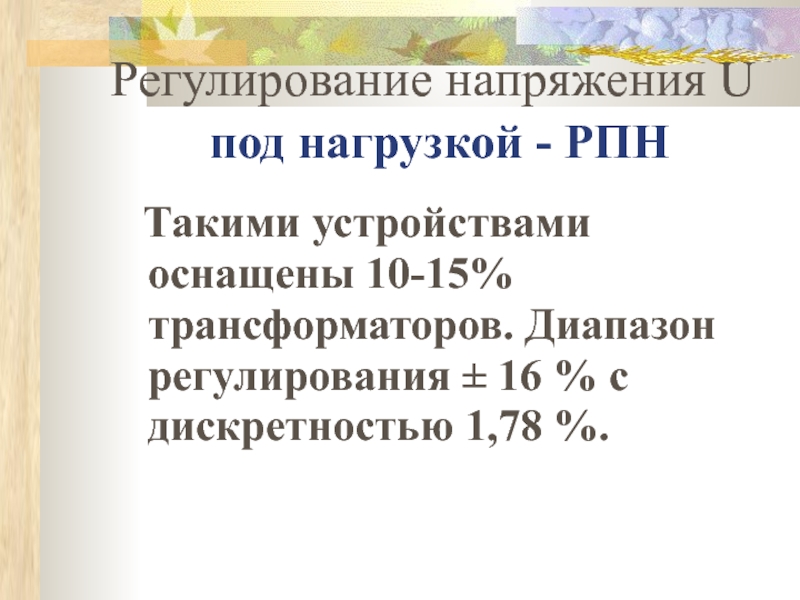

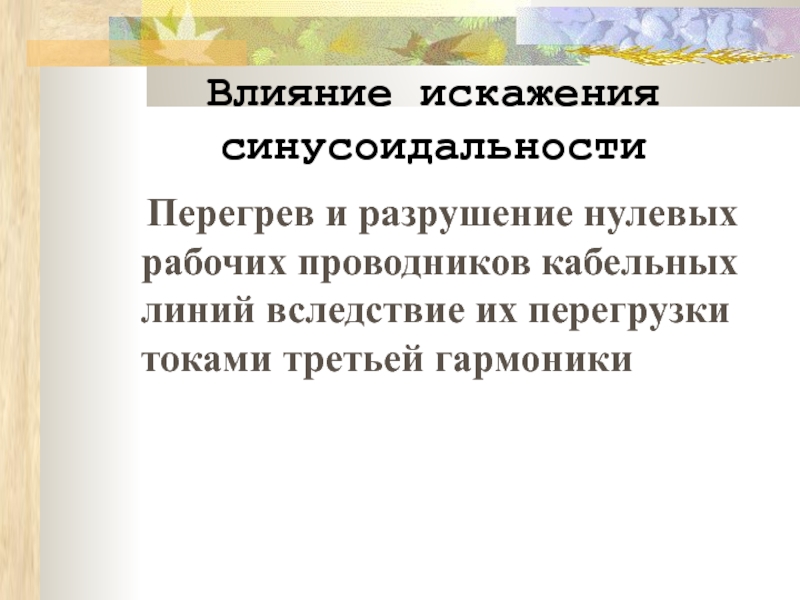

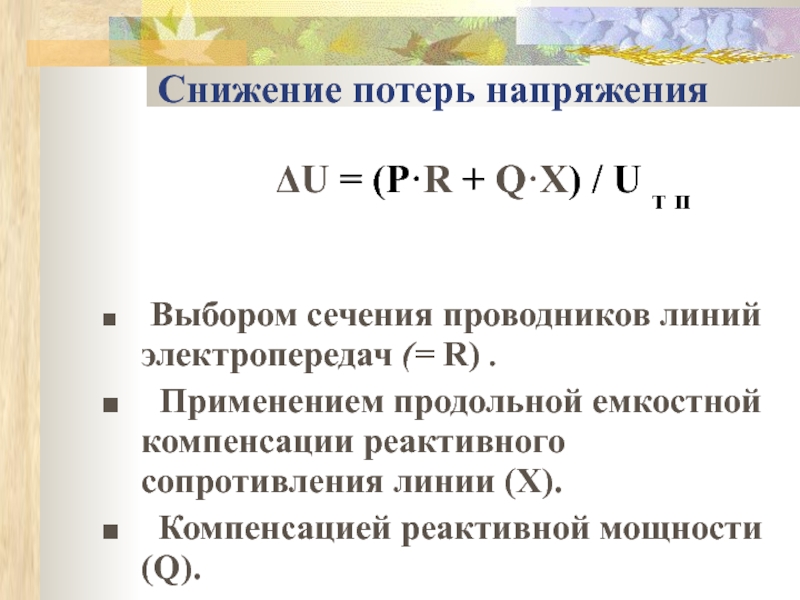

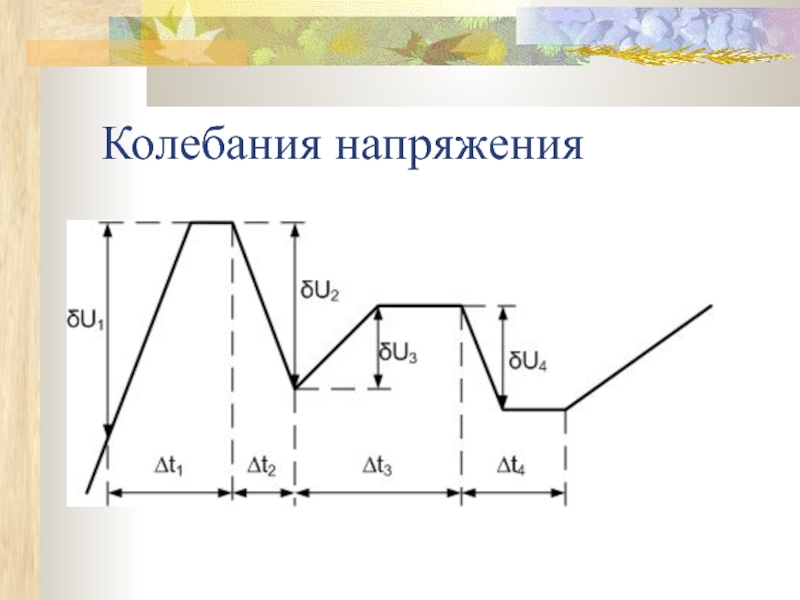

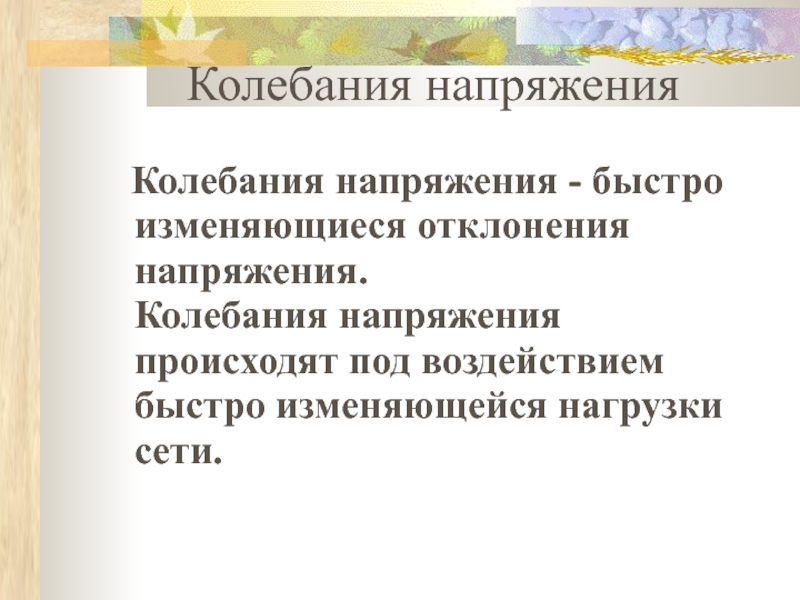

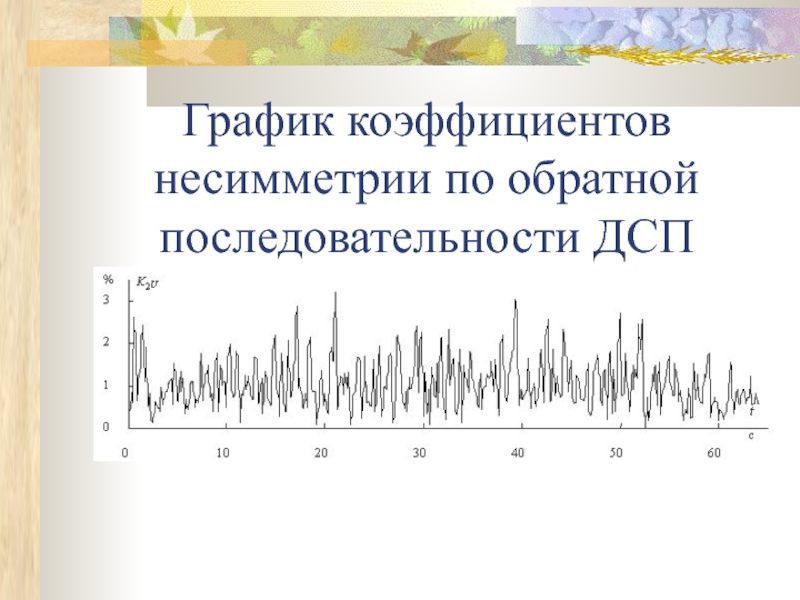

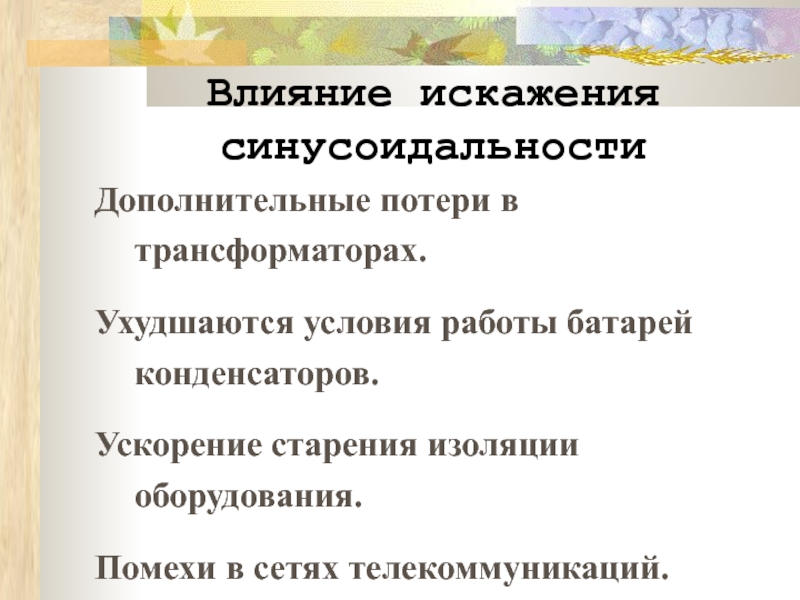

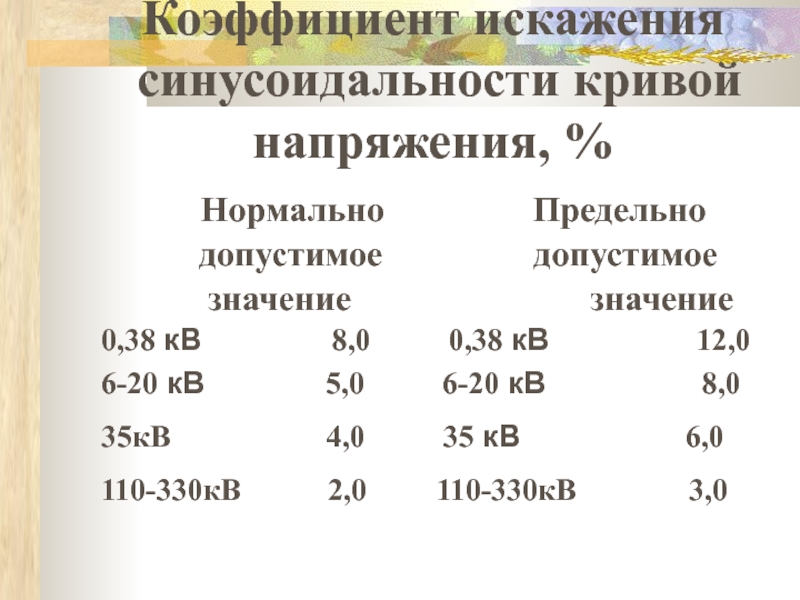

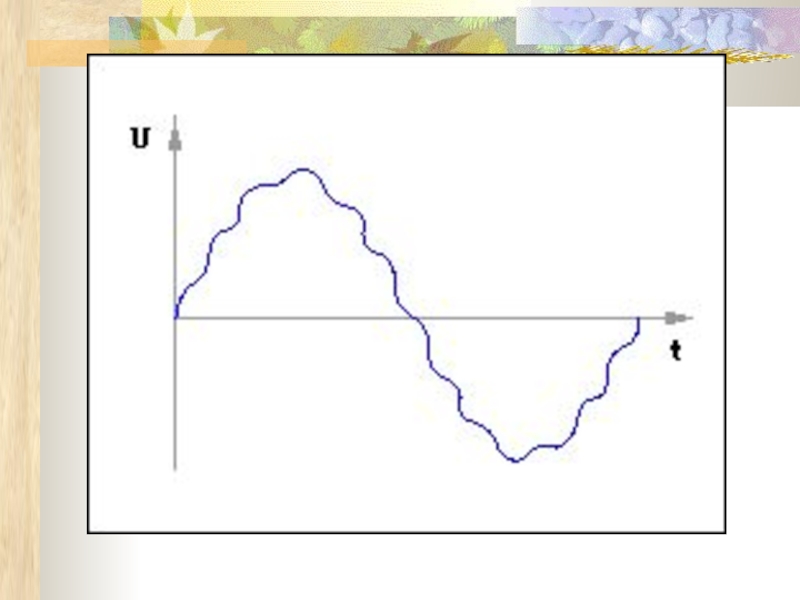

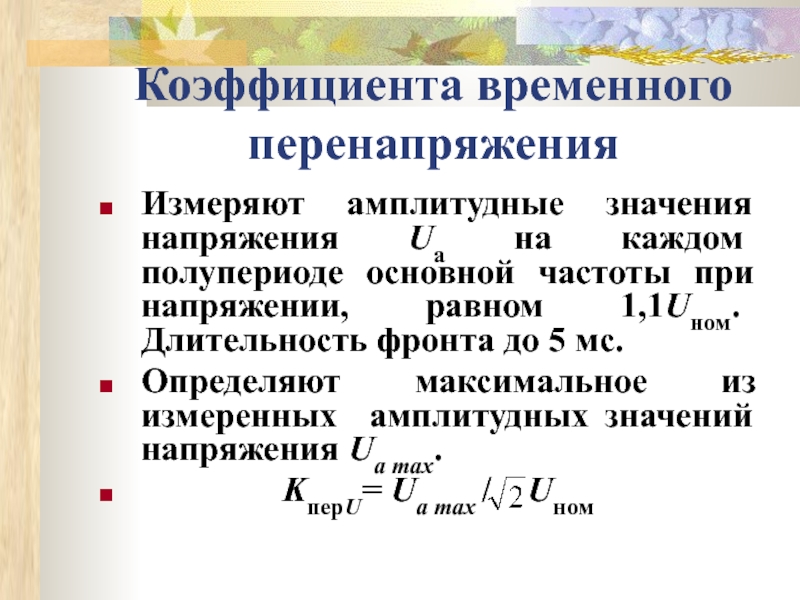

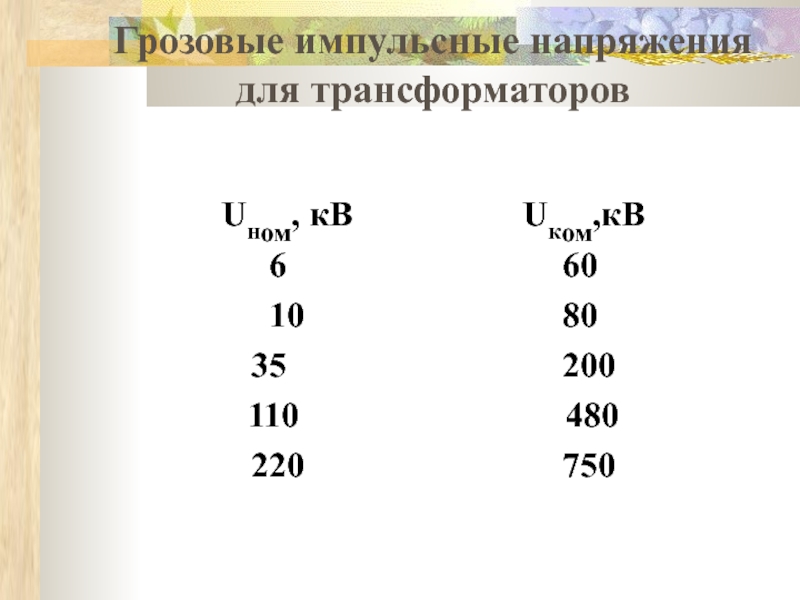

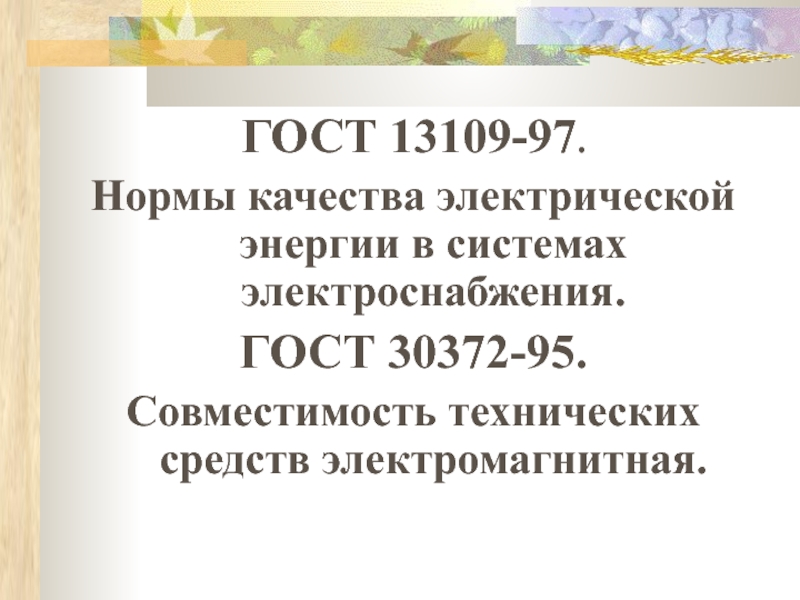

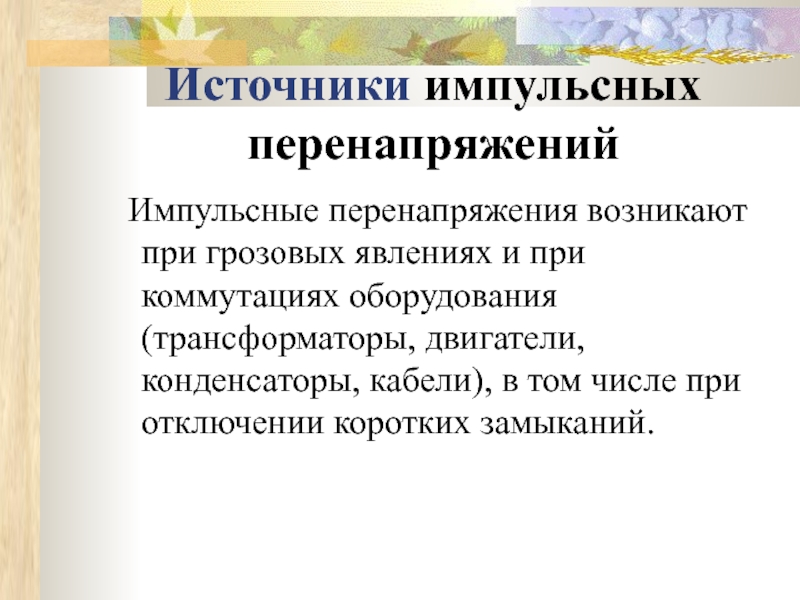

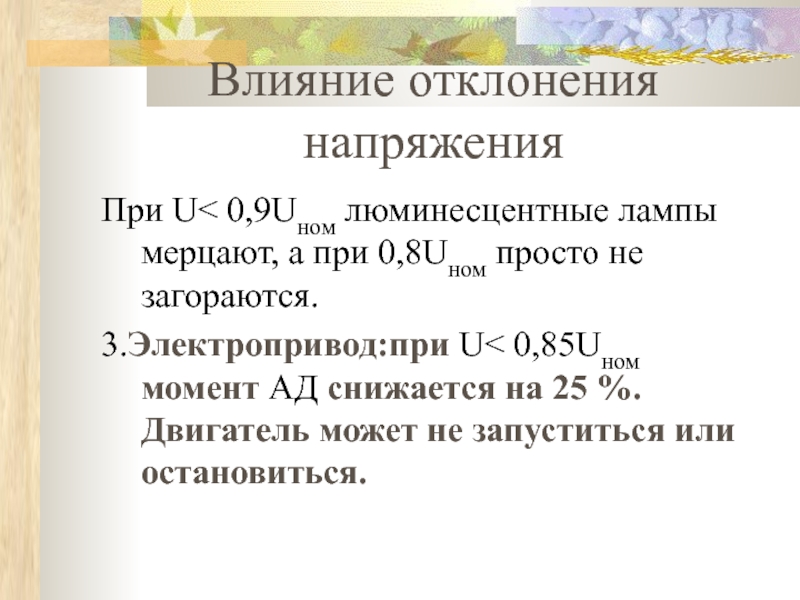

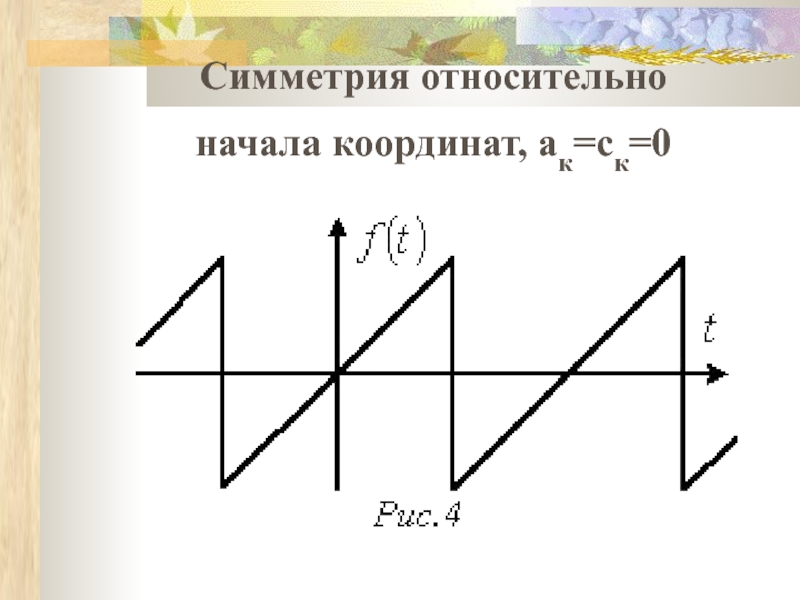

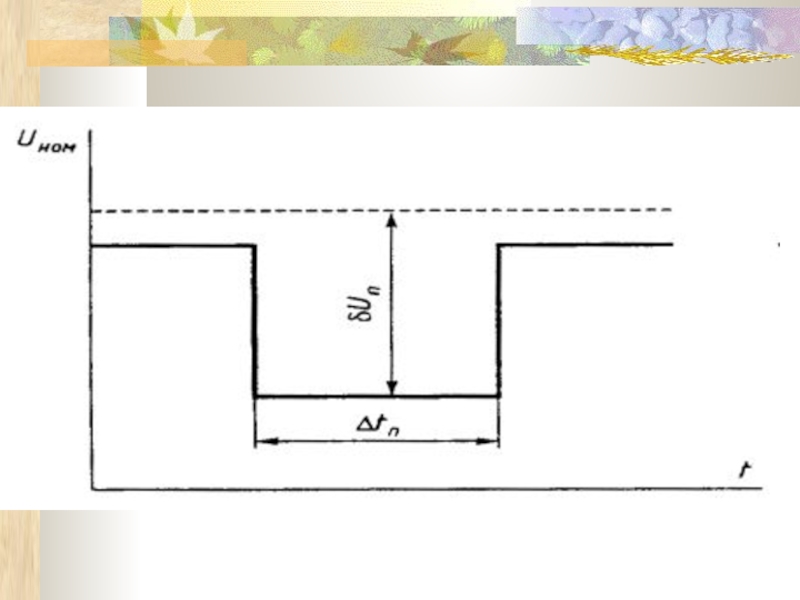

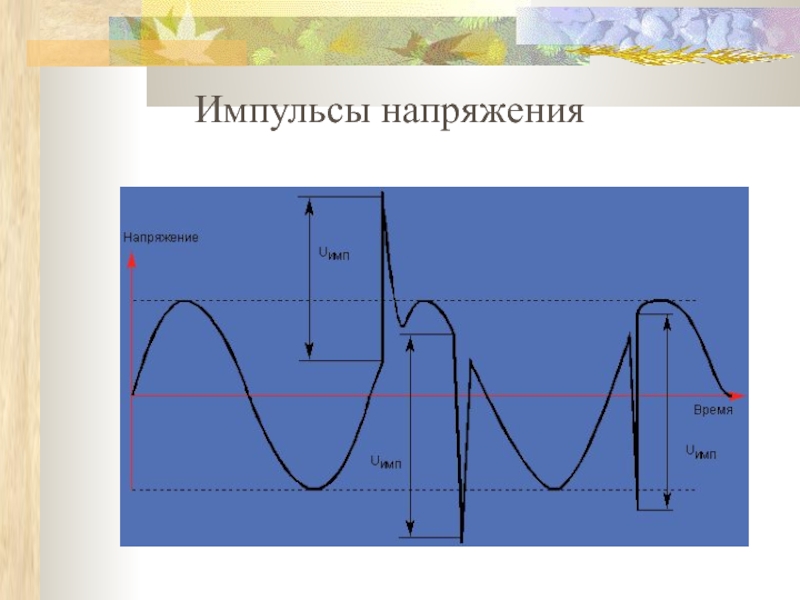

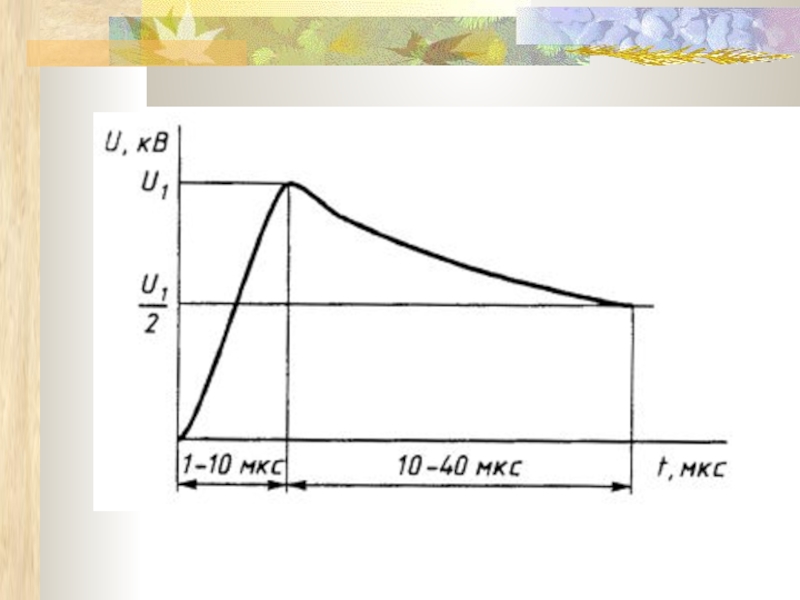

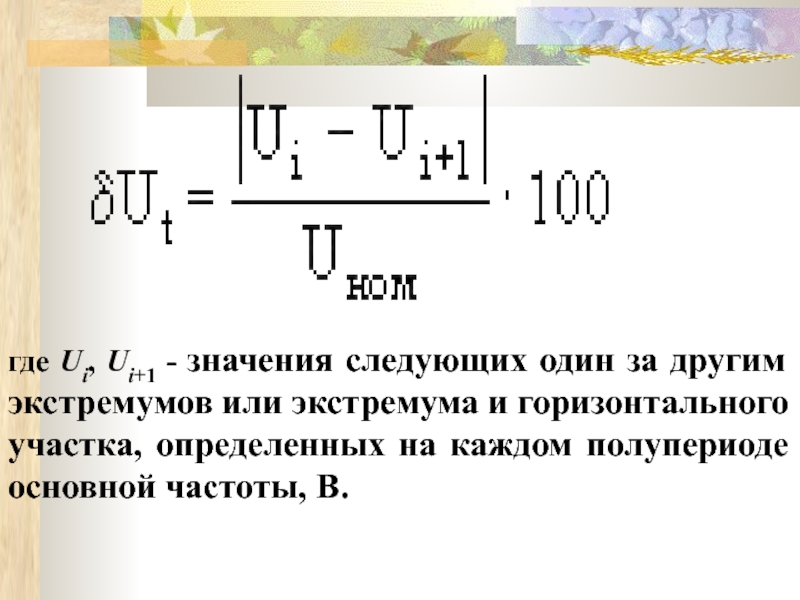

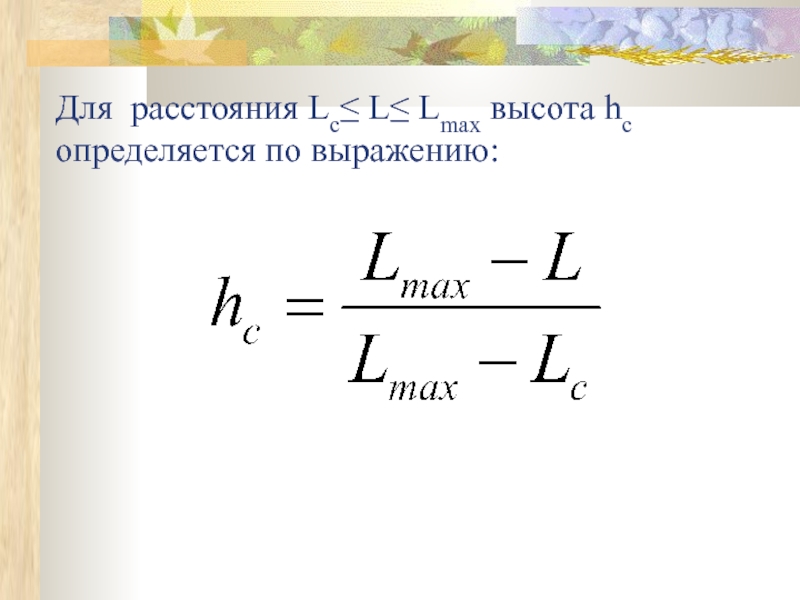

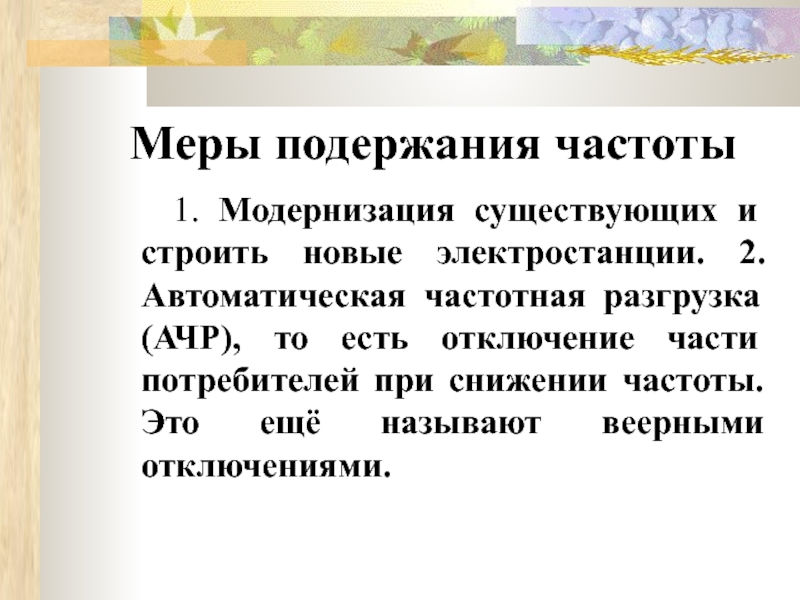

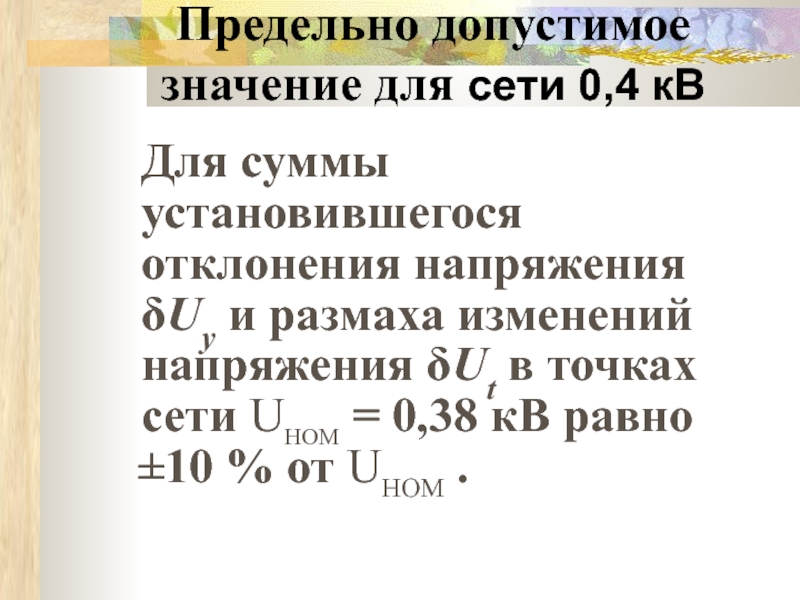

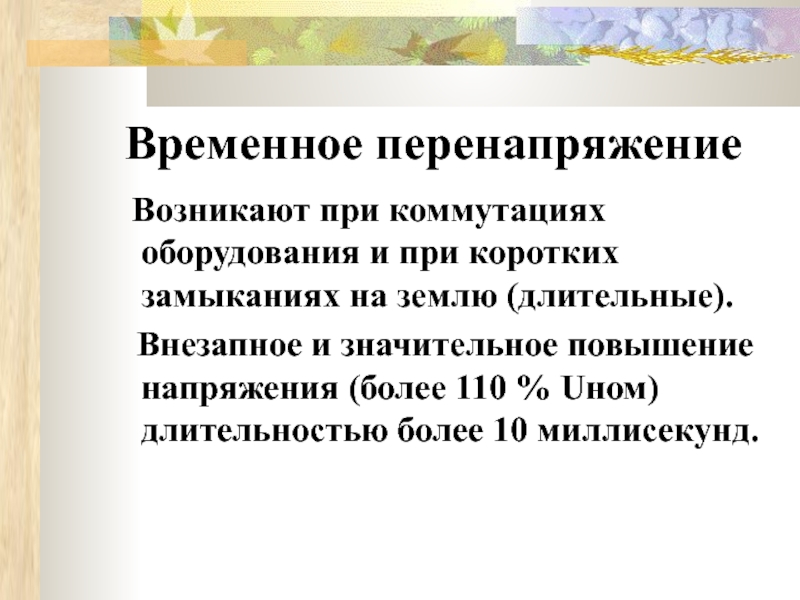

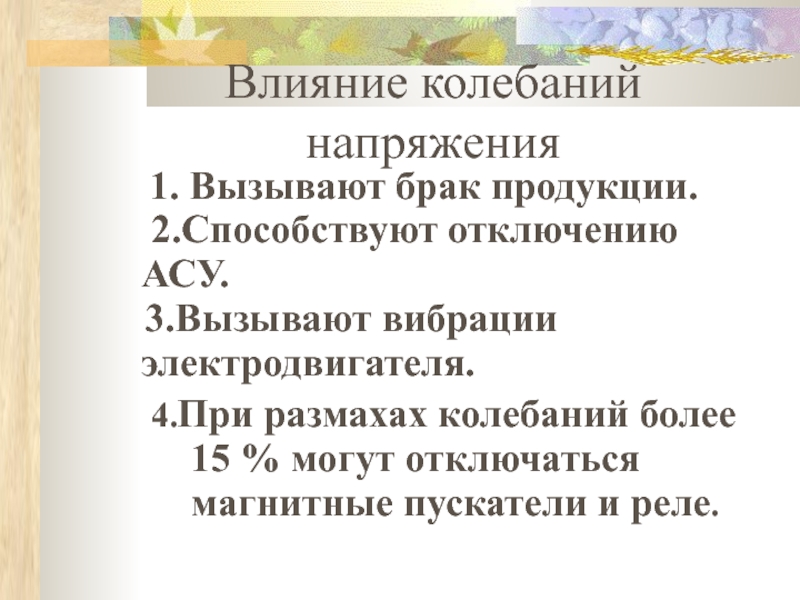

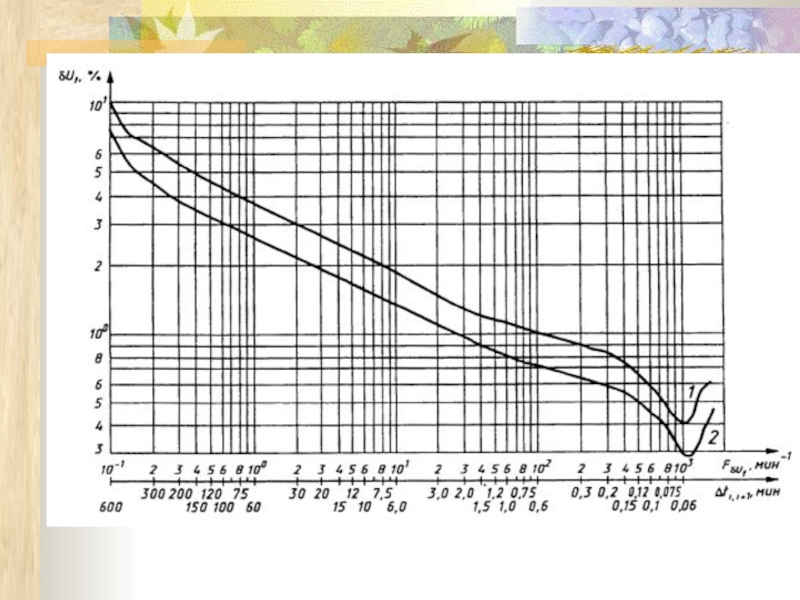

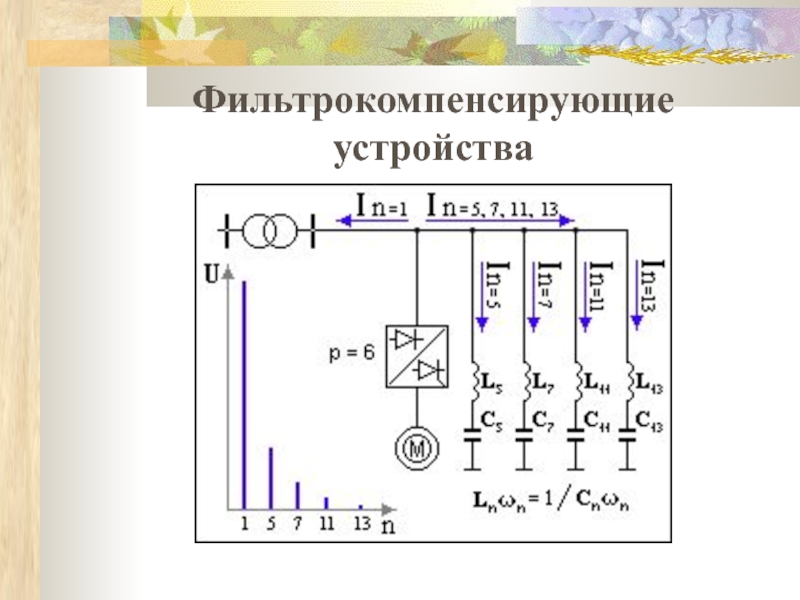

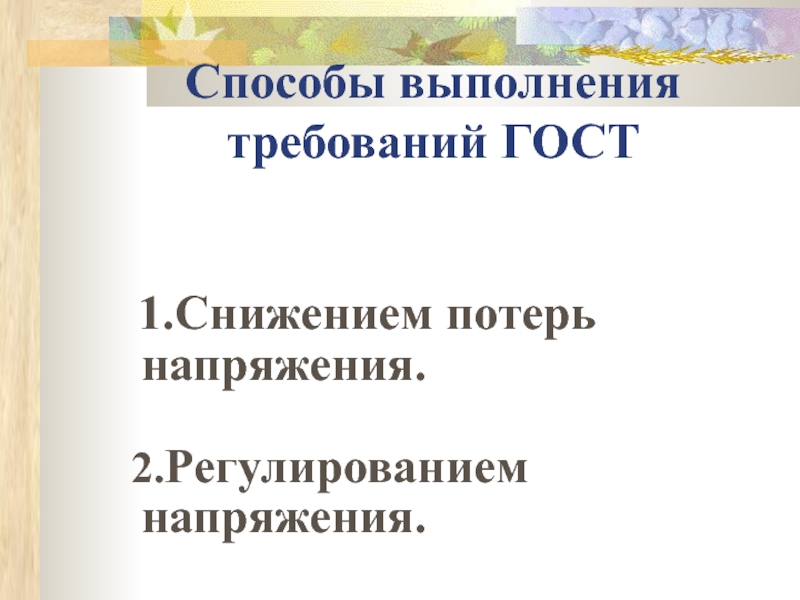

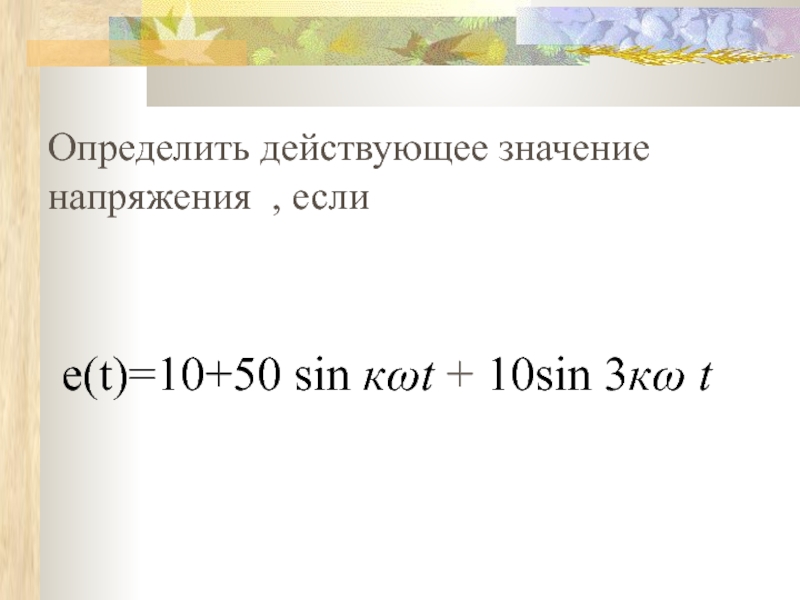

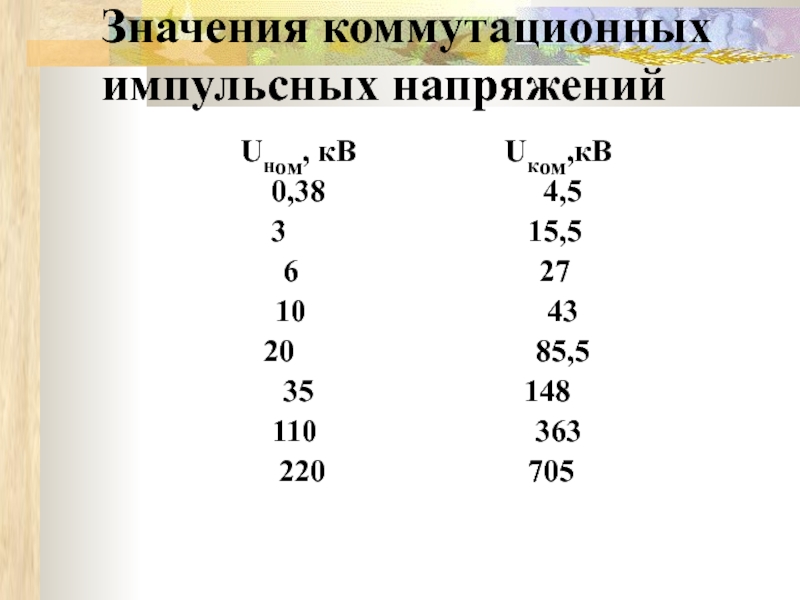

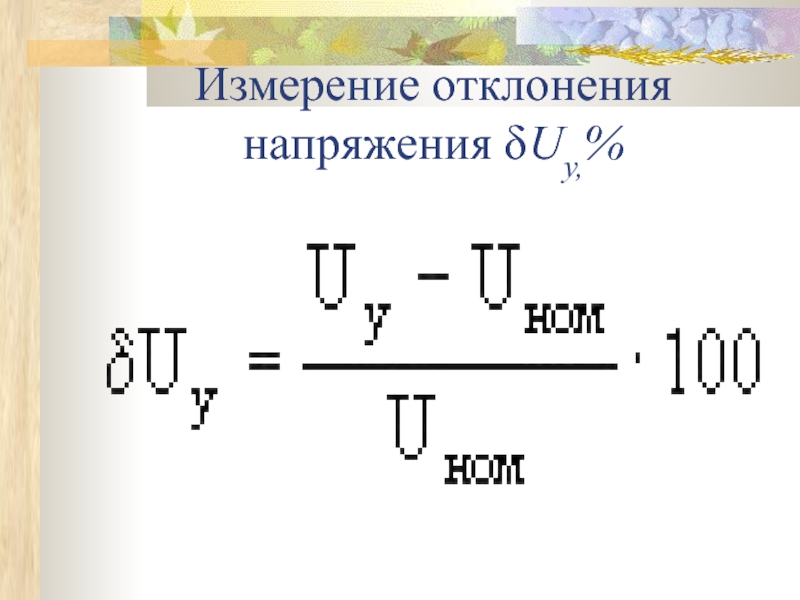

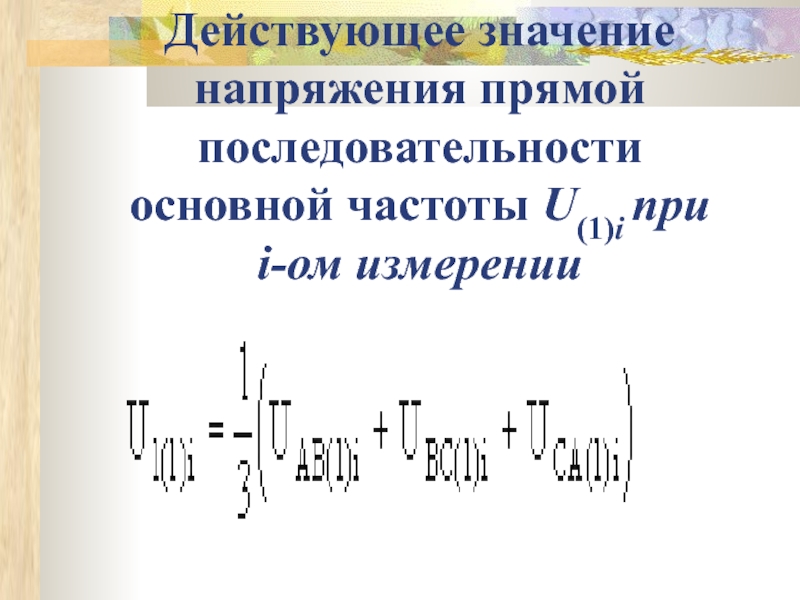

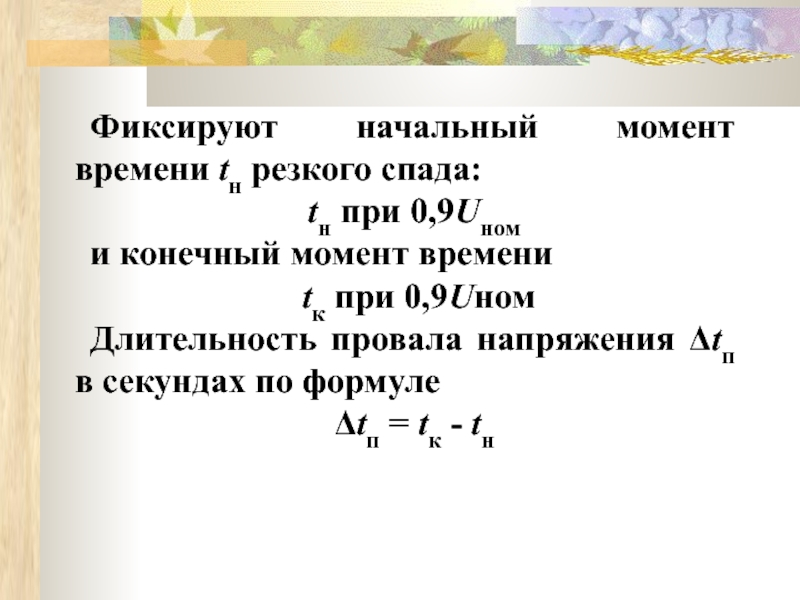

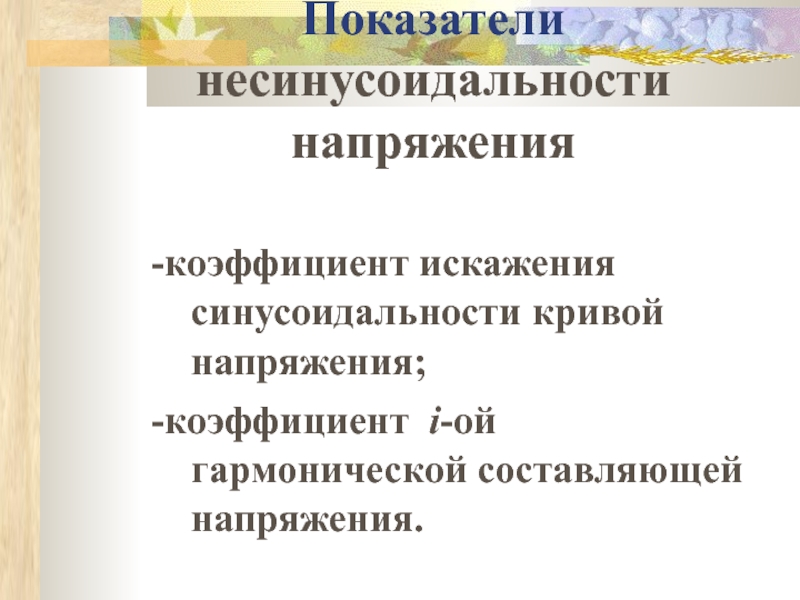

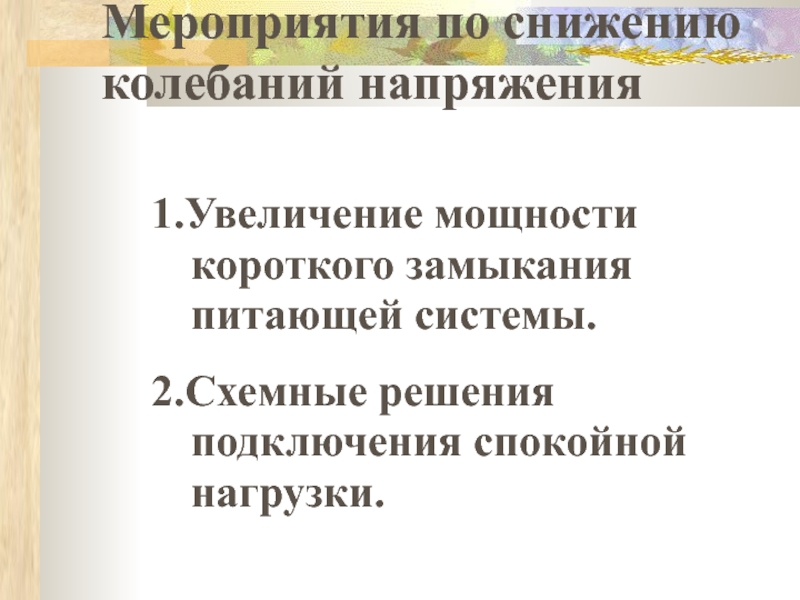

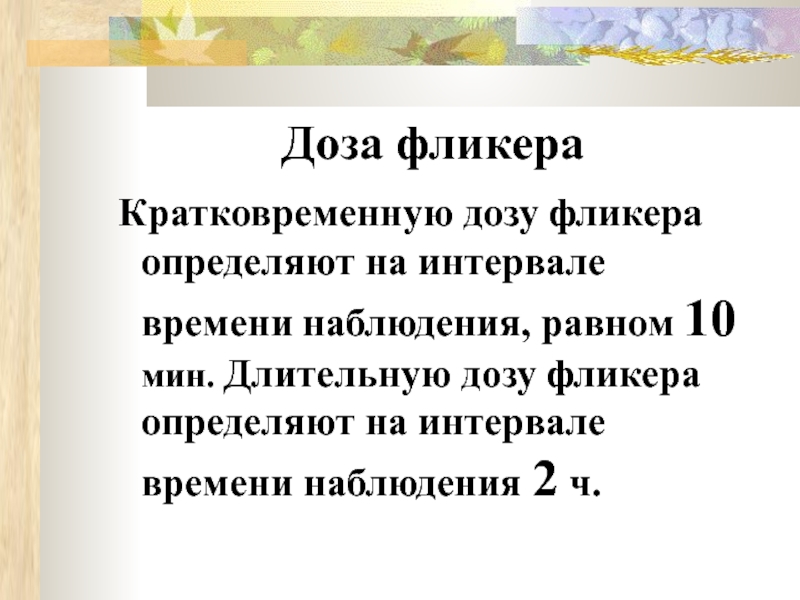

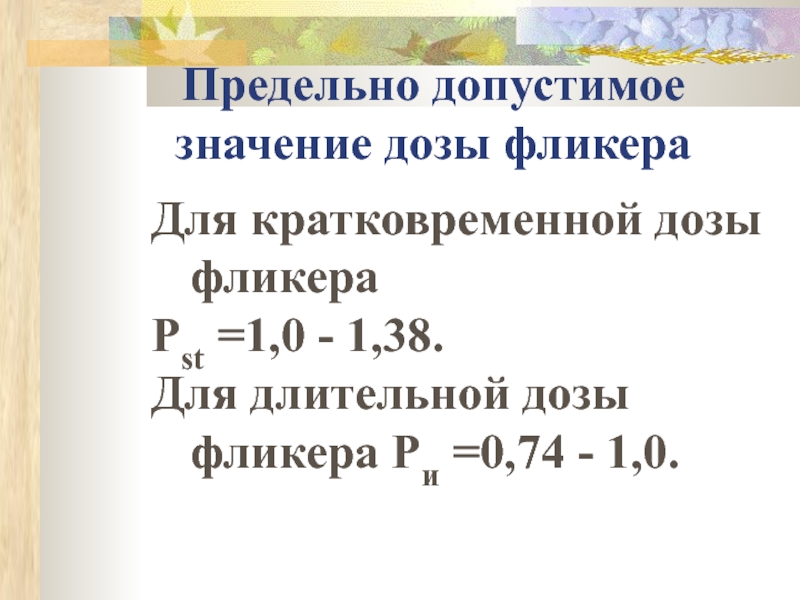

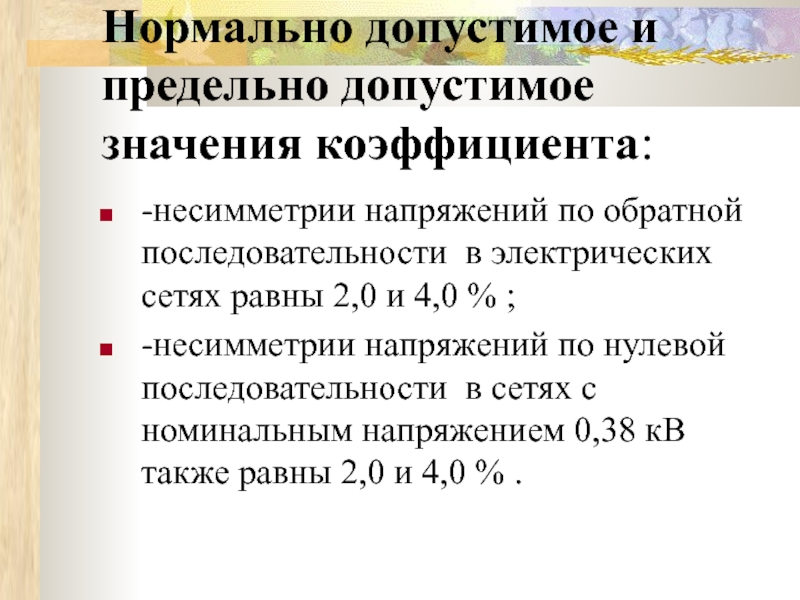

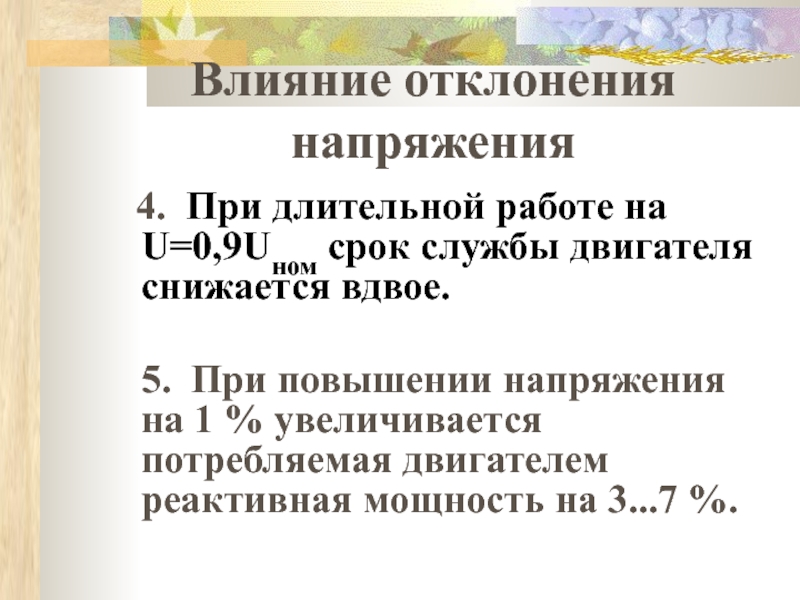

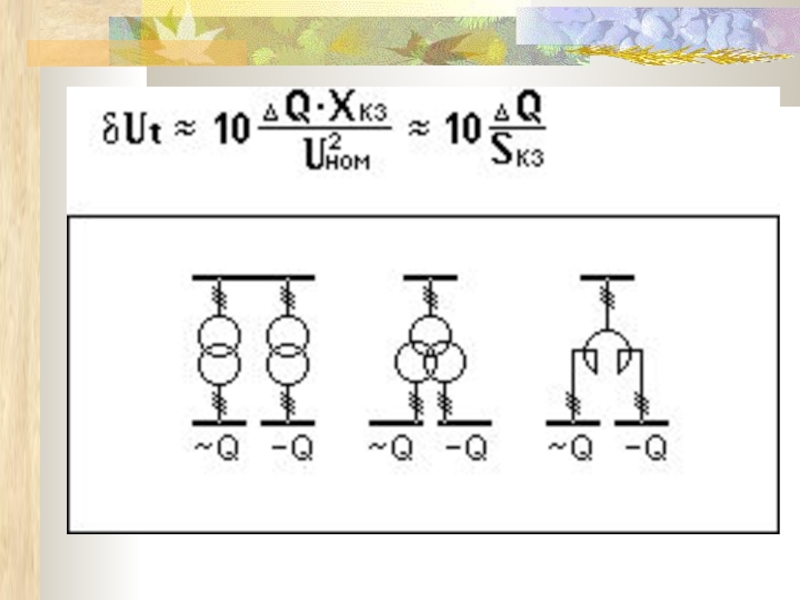

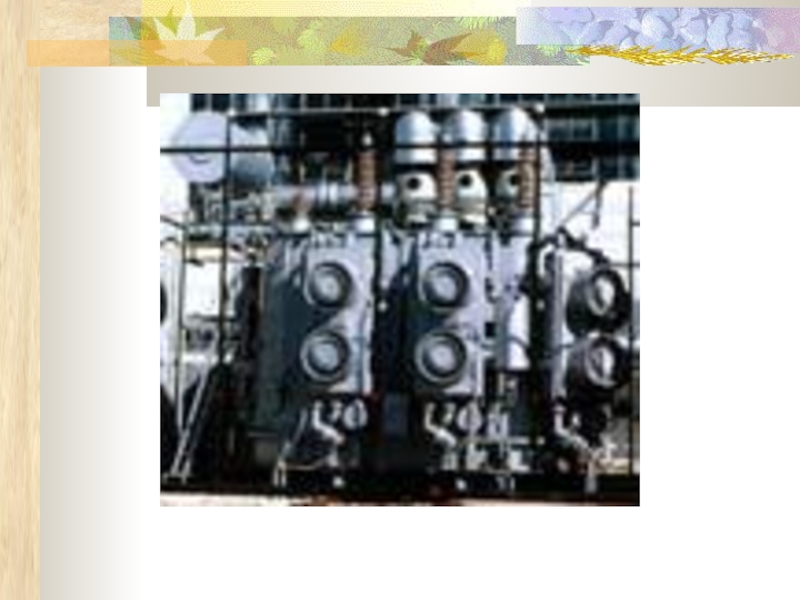

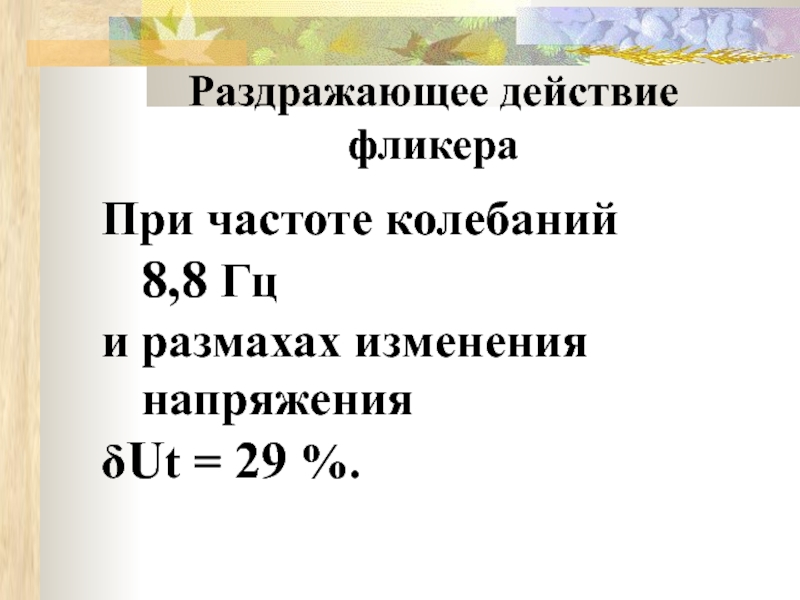

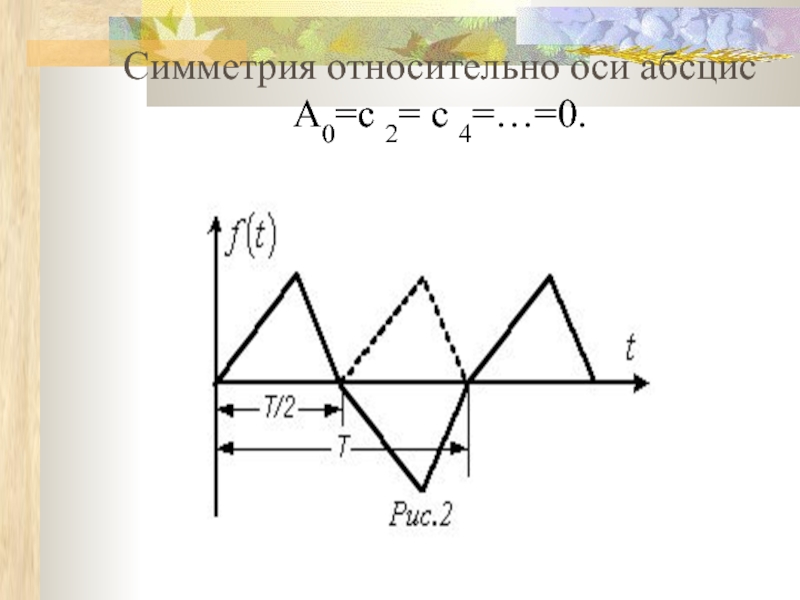

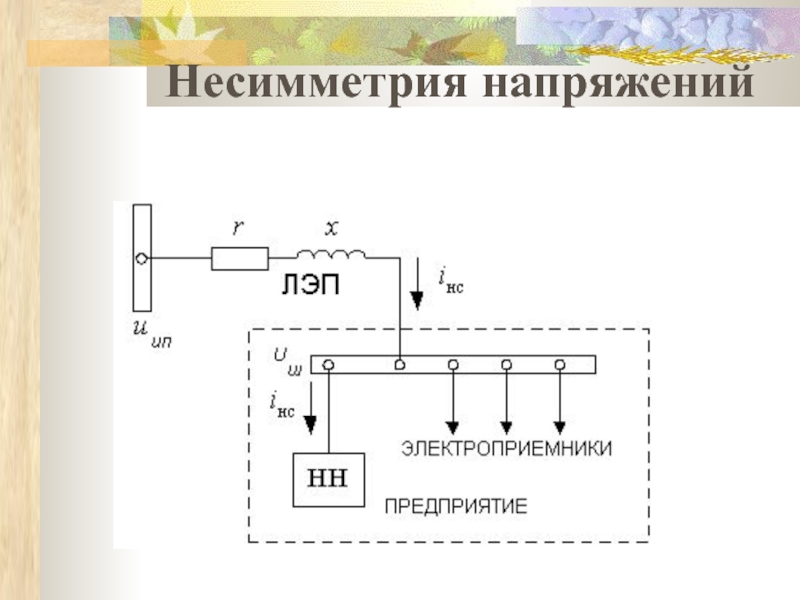

Показатели качества электроэнергии

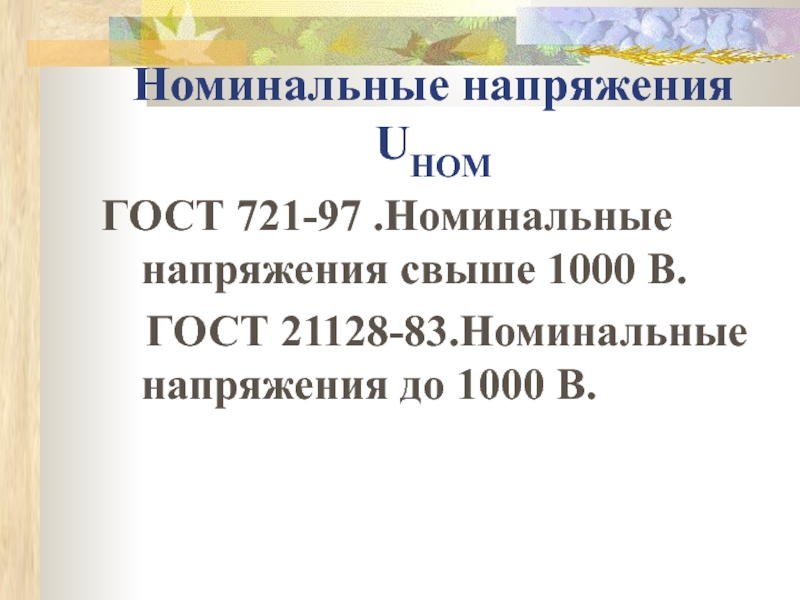

Слайд 4Номинальные напряжения UHOM
ГОСТ 721-97 .Номинальные напряжения свыше 1000 В.
ГОСТ 21128-83.Номинальные напряжения до 1000 В.

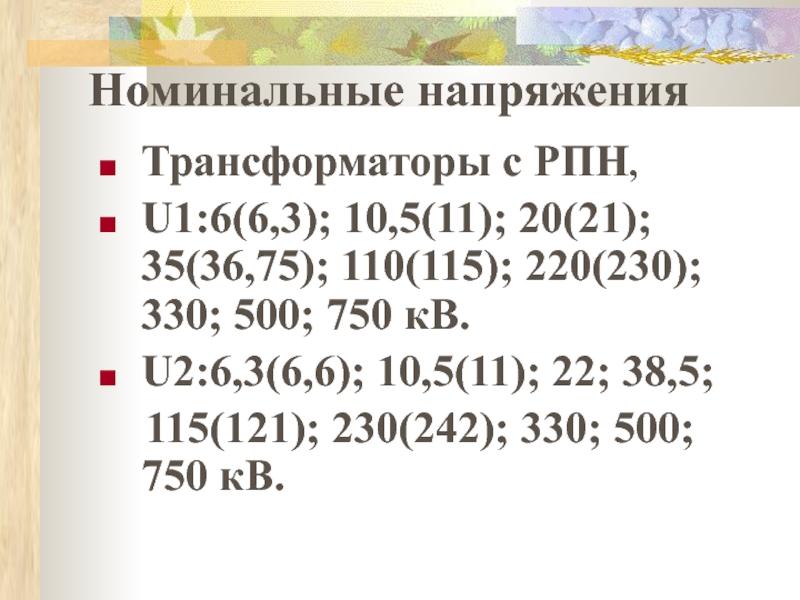

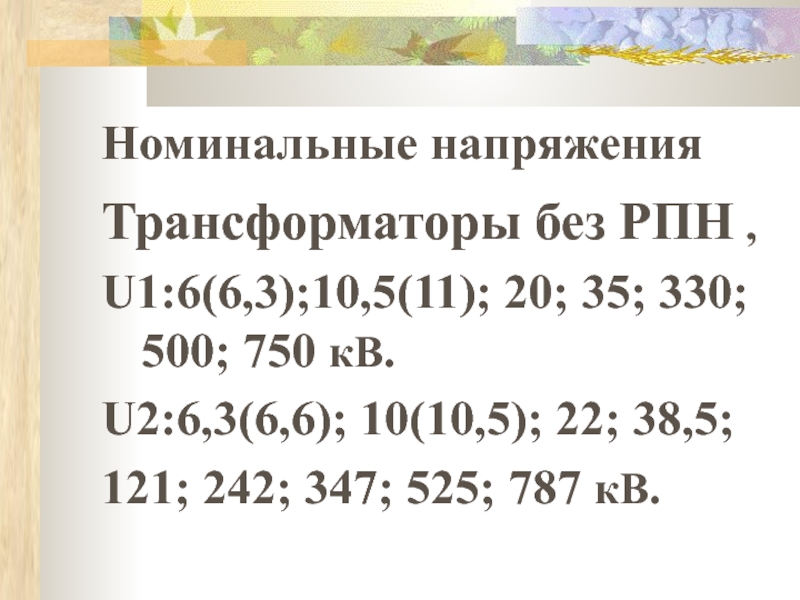

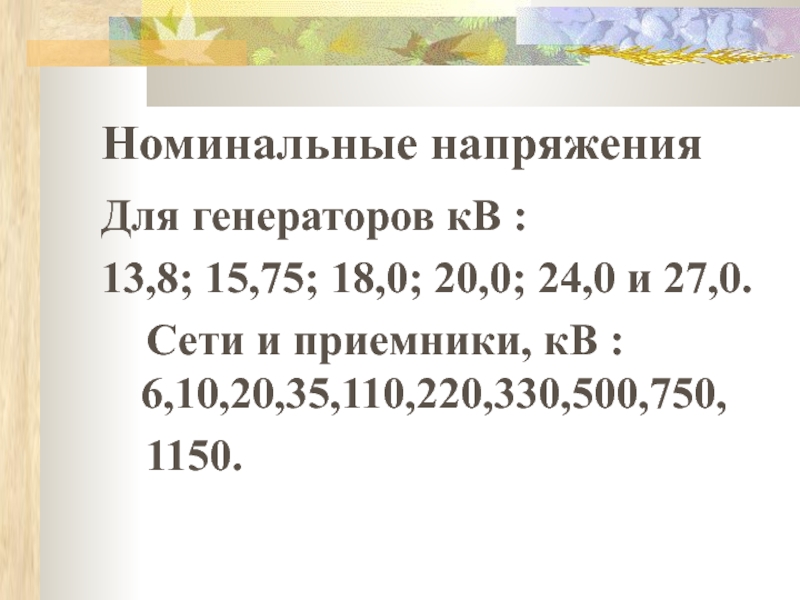

Слайд 5Номинальные напряжения
Для генераторов кВ :
13,8; 15,75; 18,0; 20,0; 24,0
и 27,0.
Сети и приемники, кВ : 6,10,20,35,110,220,330,500,750,
1150.

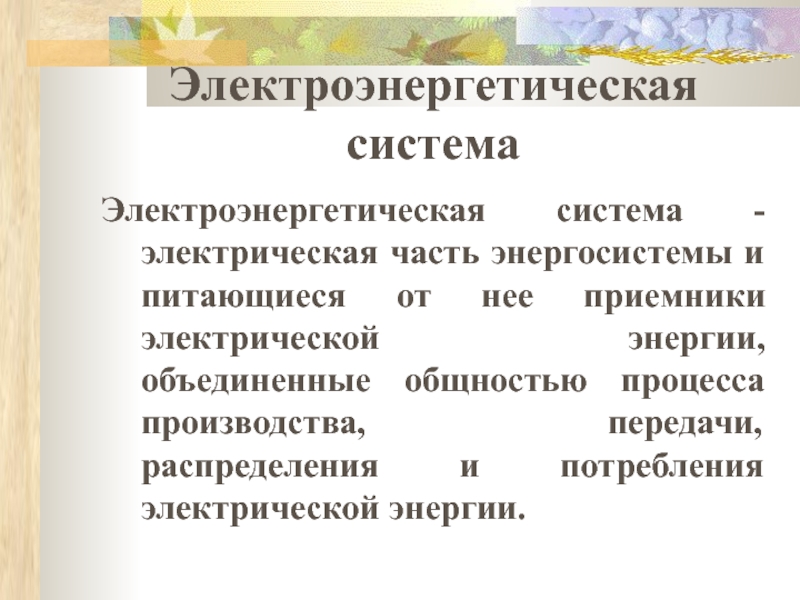

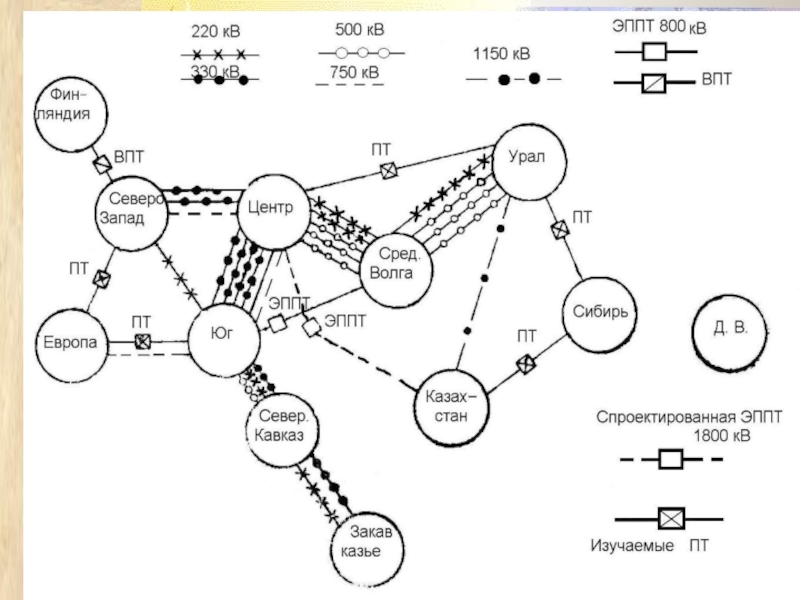

Слайд 9Электроэнергетическая система
Электроэнергетическая система - электрическая часть энергосистемы и питающиеся от
нее приемники электрической энергии, объединенные общностью процесса производства, передачи, распределения
и потребления электрической энергии.

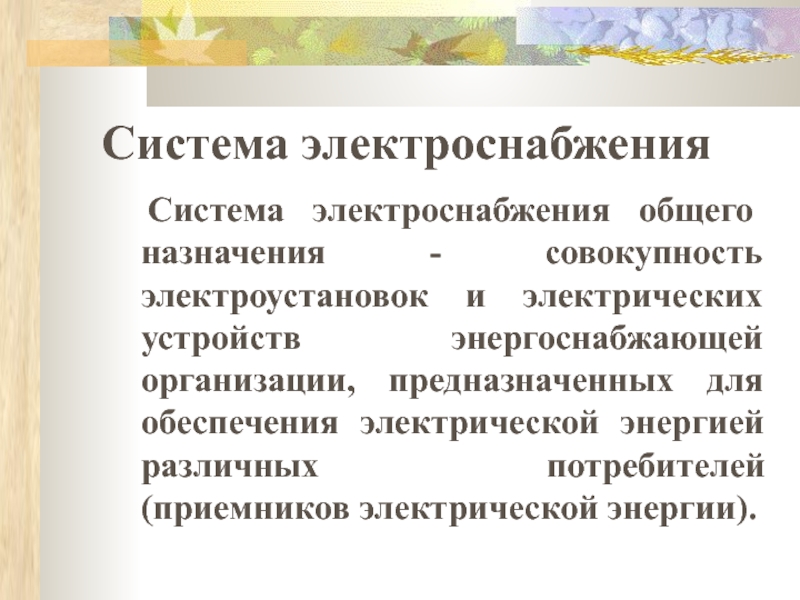

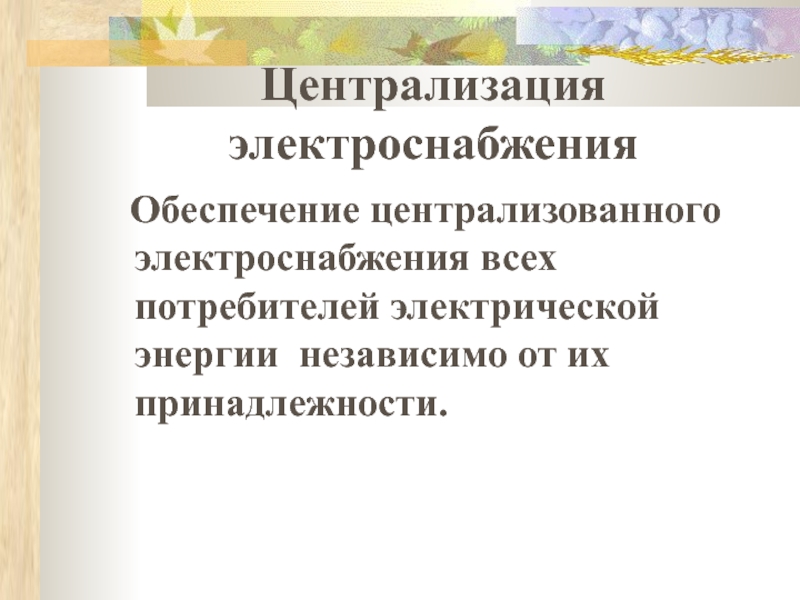

Слайд 10Система электроснабжения
Система электроснабжения общего назначения - совокупность электроустановок и
электрических устройств энергоснабжающей организации, предназначенных для обеспечения электрической энергией различных
потребителей (приемников электрической энергии).

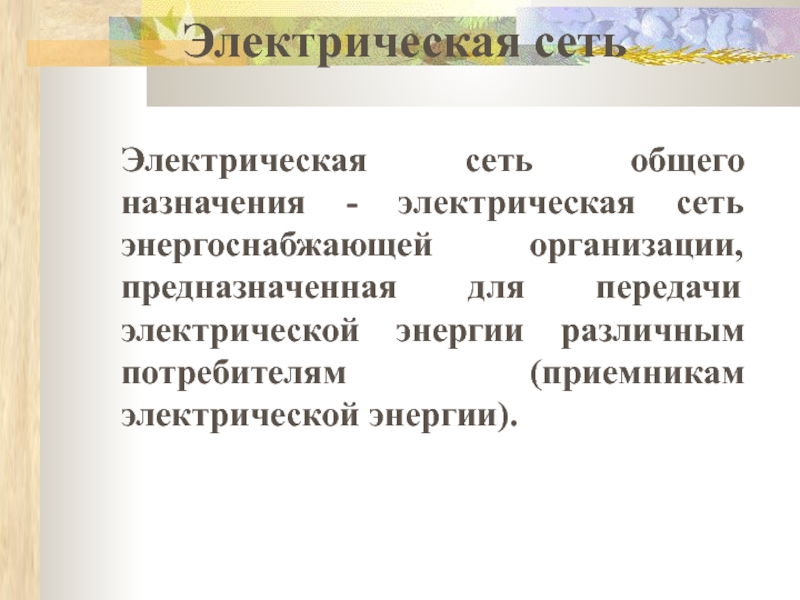

Слайд 11 Электрическая сеть
Электрическая сеть общего
назначения - электрическая сеть энергоснабжающей организации, предназначенная для передачи электрической
энергии различным потребителям (приемникам электрической энергии).

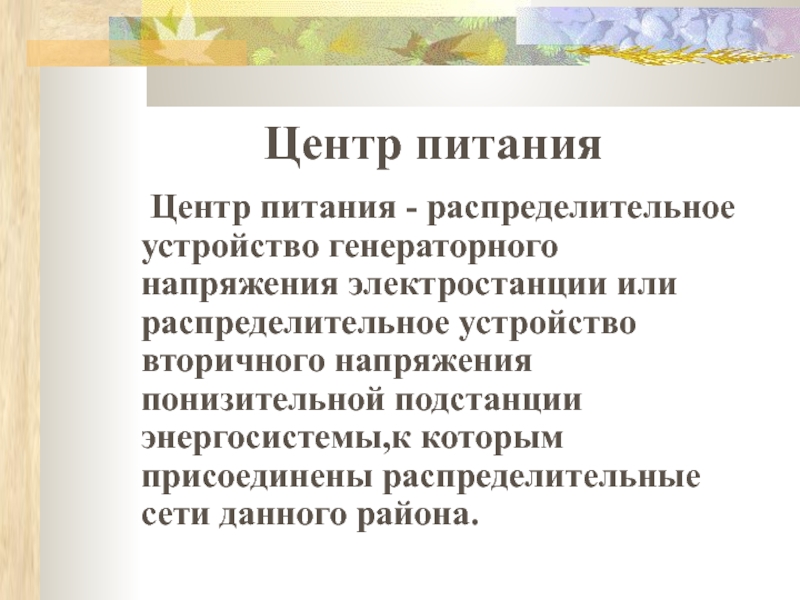

Слайд 12Центр питания
Центр питания - распределительное устройство генераторного напряжения электростанции
или распределительное устройство вторичного напряжения понизительной подстанции энергосистемы,к которым присоединены
распределительные сети данного района.

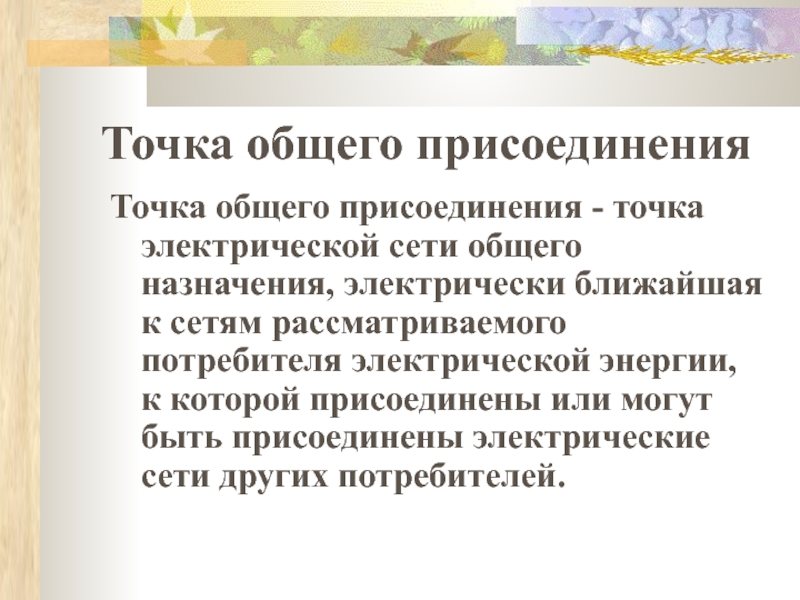

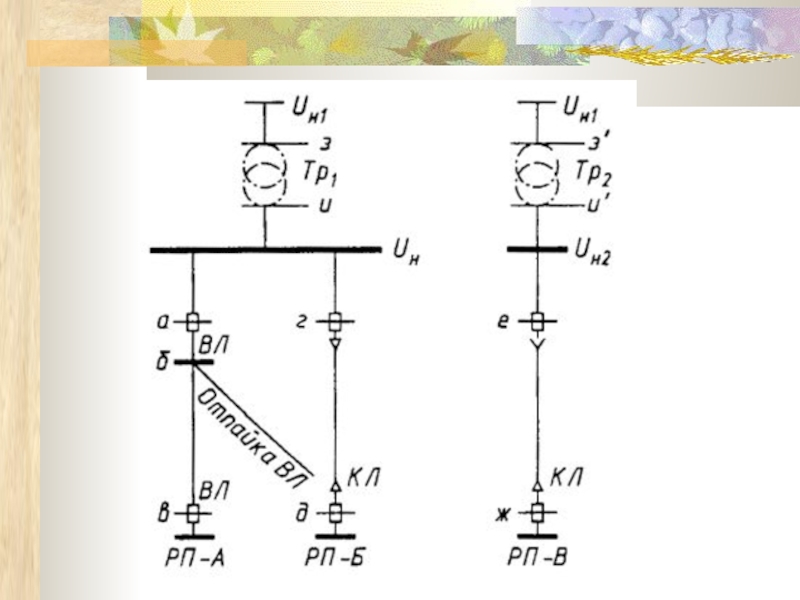

Слайд 13Точка общего присоединения
Точка общего присоединения - точка электрической сети
общего назначения, электрически ближайшая к сетям рассматриваемого потребителя электрической энергии,
к которой присоединены или могут быть присоединены электрические сети других потребителей.

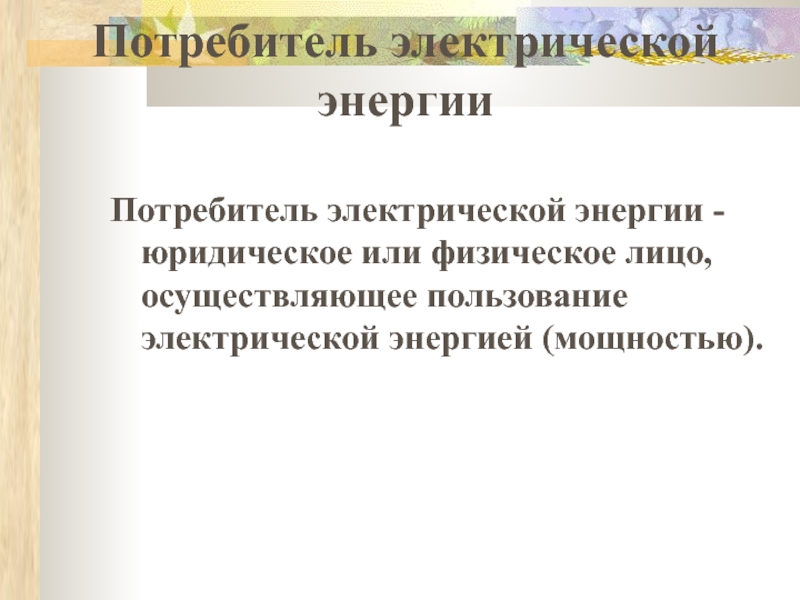

Слайд 14Потребитель электрической энергии
Потребитель электрической энергии - юридическое или физическое
лицо, осуществляющее пользование электрической энергией (мощностью).

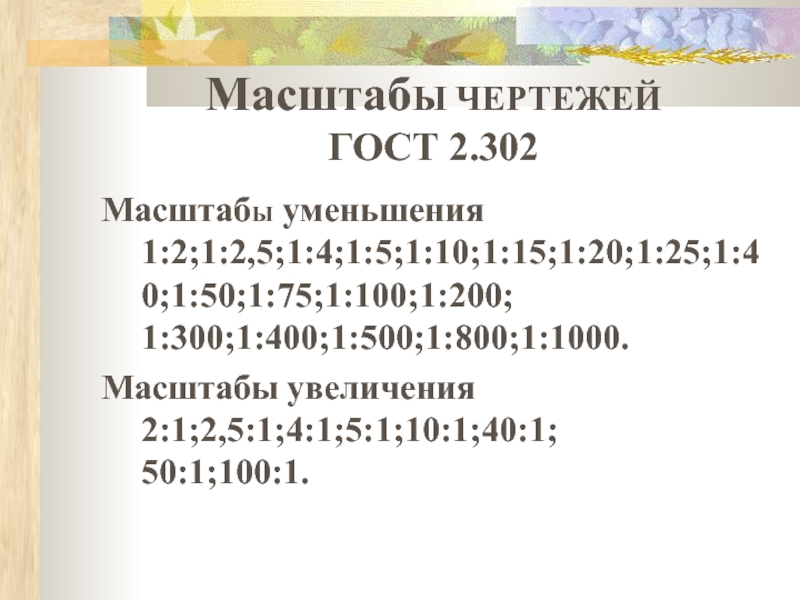

Слайд 16
МасштабЫ ЧЕРТЕЖЕЙ
ГОСТ 2.302
МасштабЫ уменьшения
1:2;1:2,5;1:4;1:5;1:10;1:15;1:20;1:25;1:40;1:50;1:75;1:100;1:200;
1:300;1:400;1:500;1:800;1:1000.
Масштабы увеличения
2:1;2,5:1;4:1;5:1;10:1;40:1;
50:1;100:1.
