В 1887 году М. О. Доливо-Добровольский приглашён в фирму AEG (Allgemeine Elektricitäts-Gesellschaft), где в 1909 году был назначен директором и проработал в этой должности до конца жизни.

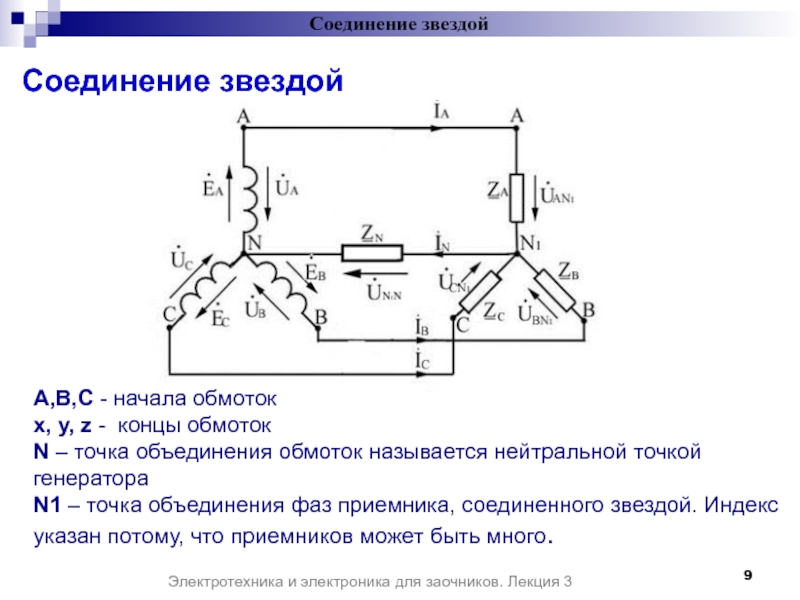

Начала обмоток принято обозначать заглавными буквами А,В,С, а концы- соответственно прописными x, y, z.
или в комплексном виде действующие значения:

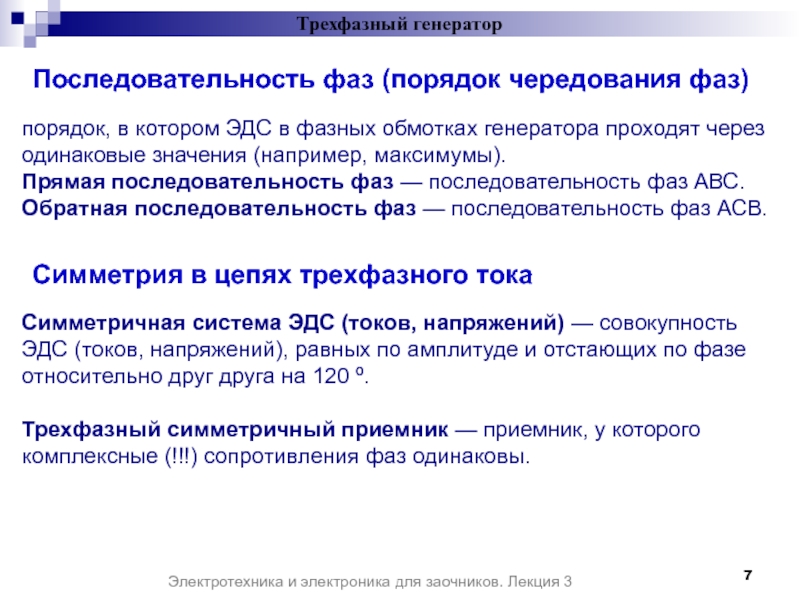

Трехфазный генератор
Симметрия в цепях трехфазного тока
Симметричная система ЭДС (токов, напряжений) — совокупность ЭДС (токов, напряжений), равных по амплитуде и отстающих по фазе относительно друг друга на 120 º.
Трехфазный симметричный приемник — приемник, у которого комплексные (!!!) сопротивления фаз одинаковы.
Соединение звездой
Соединение звездой

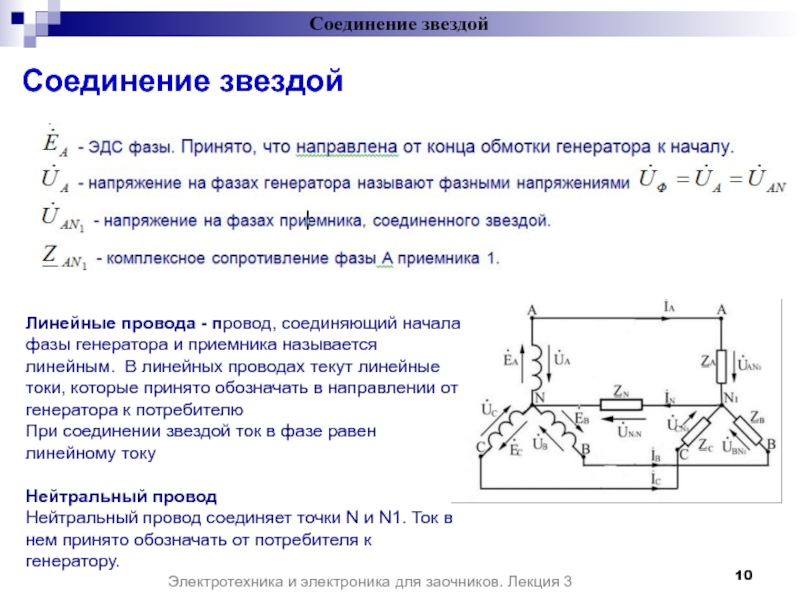

Соединение звездой

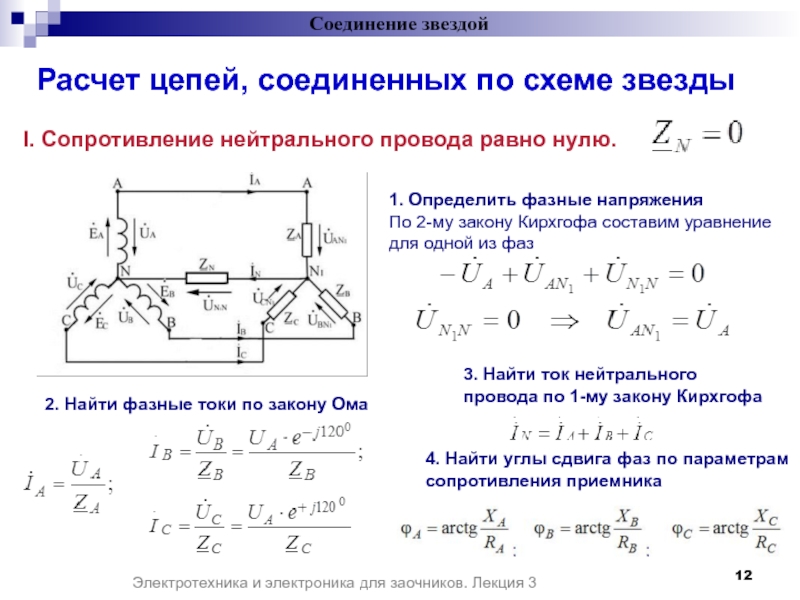

Расчет цепей, соединенных по схеме звезды
2. Найти фазные токи по закону Ома
3. Найти ток нейтрального провода по 1-му закону Кирхгофа
4. Найти углы сдвига фаз по параметрам сопротивления приемника
Соединение звездой

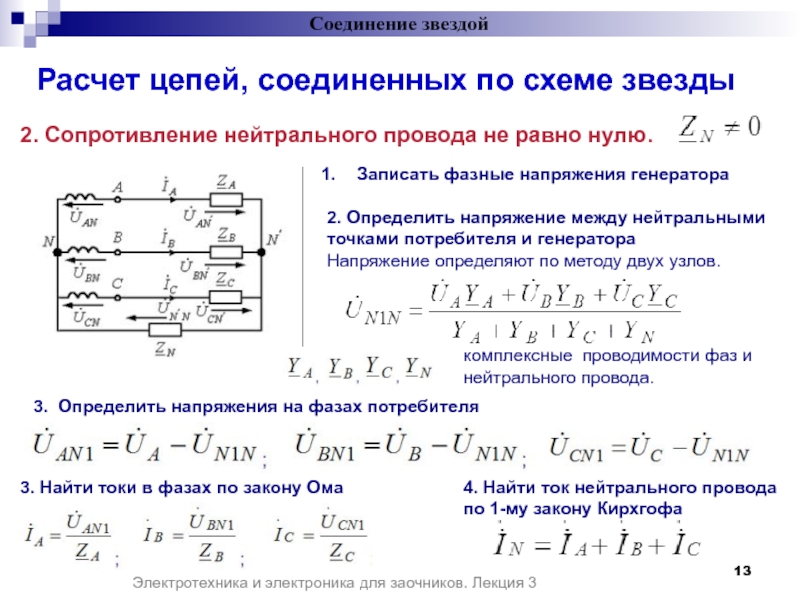

Расчет цепей, соединенных по схеме звезды
3. Найти токи в фазах по закону Ома
комплексные проводимости фаз и нейтрального провода.
3. Определить напряжения на фазах потребителя
4. Найти ток нейтрального провода по 1-му закону Кирхгофа

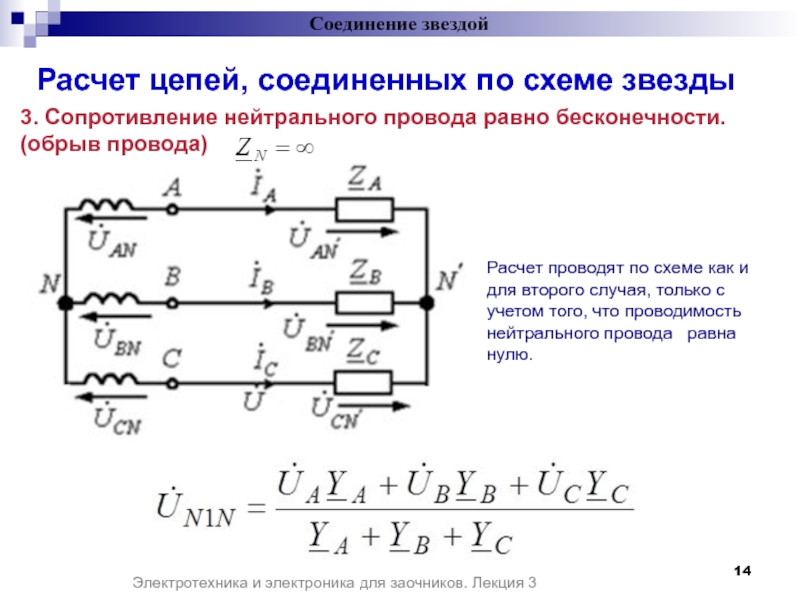

Соединение звездой

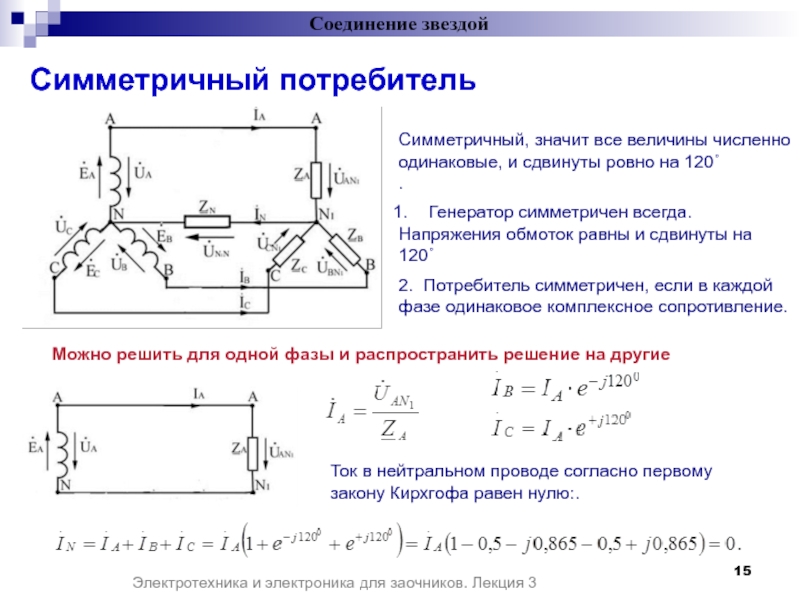

Расчет цепей, соединенных по схеме звезды
2. Потребитель симметричен, если в каждой фазе одинаковое комплексное сопротивление.
Можно решить для одной фазы и распространить решение на другие
Ток в нейтральном проводе согласно первому закону Кирхгофа равен нулю:.

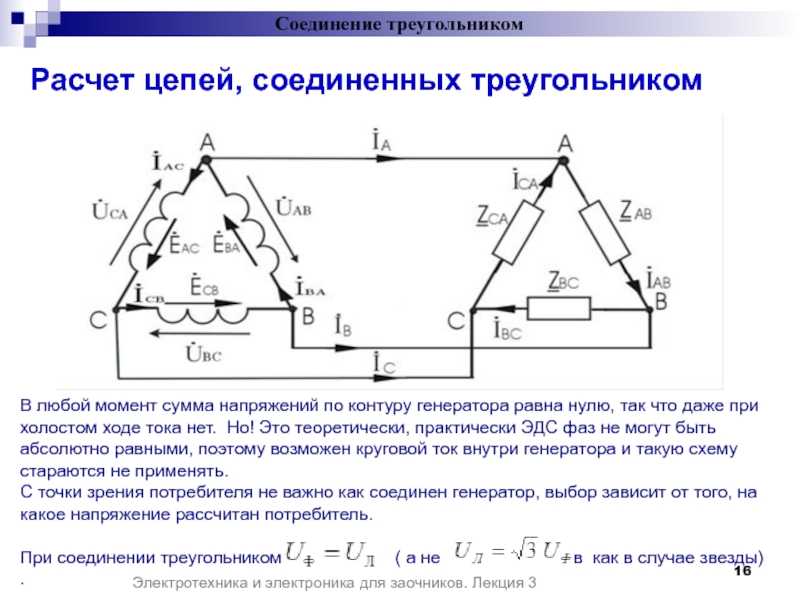

Соединение треугольником

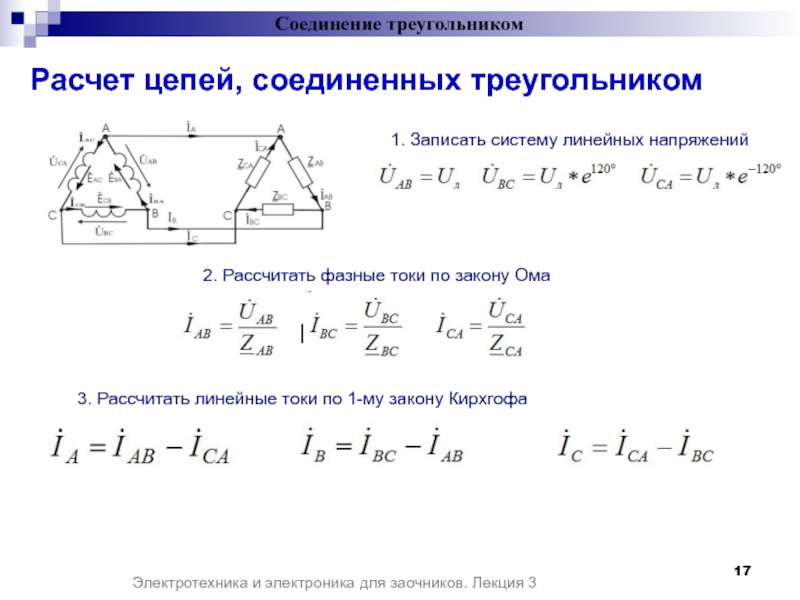

Расчет цепей, соединенных треугольником
3. Рассчитать линейные токи по 1-му закону Кирхгофа
2. Записать токи в других фазах
3. Записать линейные токи
4. Сдвиг фаз на нагрузке (между током и напряжением)
