17.04.2020 г. ЭДС индукции в движущихся проводниках. Самоиндукция

к изучению нового материала – ответьте на вопросы (слайды2-3) и
Изучите

новый материал (слайды 4-15) и запишите в тетрадь самое основное.
Решите задачи (слайды 16-27), поставив презентацию на воспроизведение (сначала попробуйте решить самостоятельно, затем смотрите ответ)
Выполните тест «+самоиндукция» (на стене в группе)

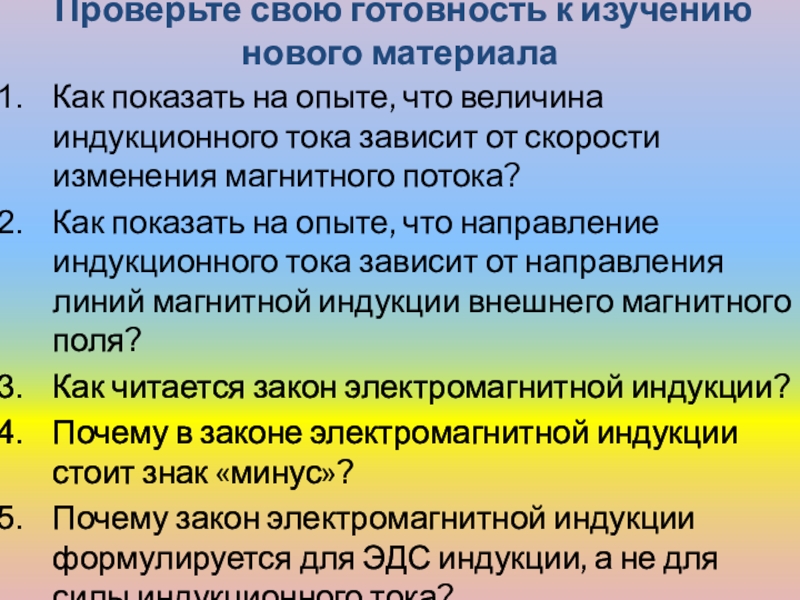

что величина индукционного тока зависит от скорости изменения магнитного потока?
Как

показать на опыте, что направление индукционного тока зависит от направления линий магнитной индукции внешнего магнитного поля?
Как читается закон электромагнитной индукции?
Почему в законе электромагнитной индукции стоит знак «минус»?
Почему закон электромагнитной индукции формулируется для ЭДС индукции, а не для силы индукционного тока?

индукции в постоянном магните?
Как направлены линии магнитной индукции около проводника

с током?
Как направлены линии магнитной индукции около витка с током?
Перечислить случаи возникновения индукционного тока.
Что называется магнитным потоком?
В чем смысл правила Ленца?

работа силы по перемещению заряда – есть ЭДС:
1

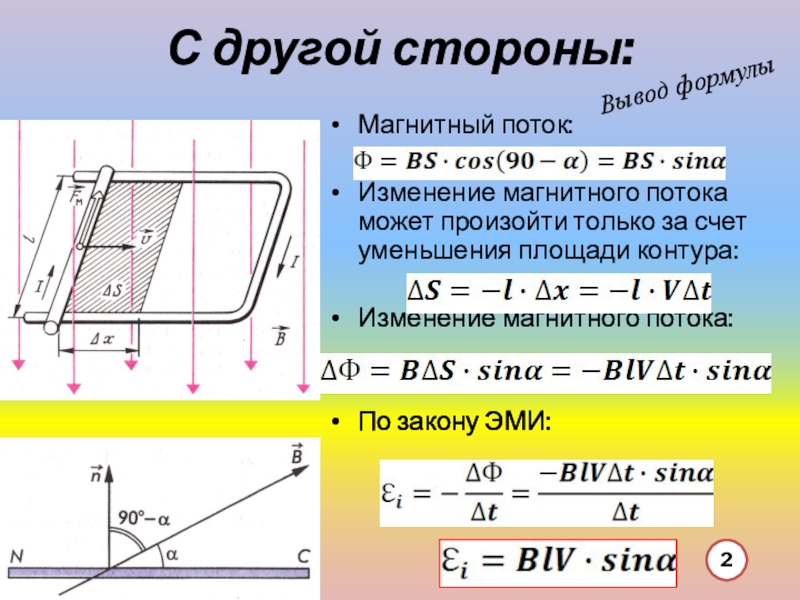

Вывод формулы

счет уменьшения площади контура:

Изменение магнитного потока:


По закону ЭМИ:
2
Вывод формулы

же формула:
По определению силы Лоренца,
И по закону электромагнитной индукции.
ЭДС индукции

в движущемся проводнике численно совпадает с силой Ампера.
Аналогичные действия были проведены ранее при решении задач.

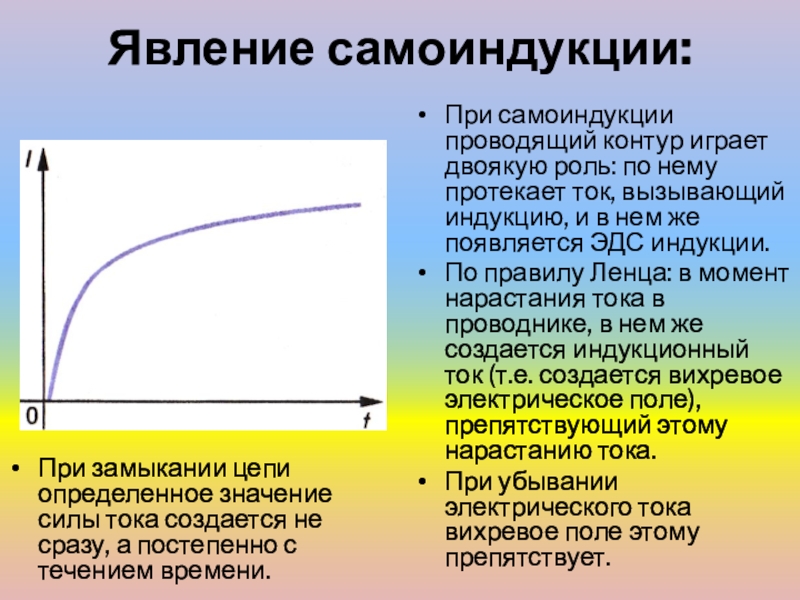

сразу, а постепенно с течением времени.
При самоиндукции проводящий контур играет

двоякую роль: по нему протекает ток, вызывающий индукцию, и в нем же появляется ЭДС индукции.
По правилу Ленца: в момент нарастания тока в проводнике, в нем же создается индукционный ток (т.е. создается вихревое электрическое поле), препятствующий этому нарастанию тока.
При убывании электрического тока вихревое поле этому препятствует.

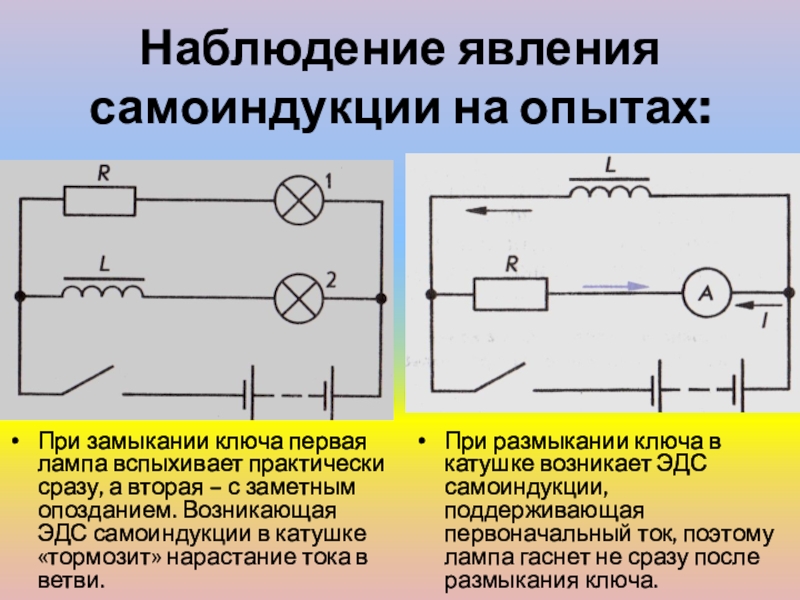

практически сразу, а вторая – с заметным опозданием. Возникающая ЭДС

самоиндукции в катушке «тормозит» нарастание тока в ветви.

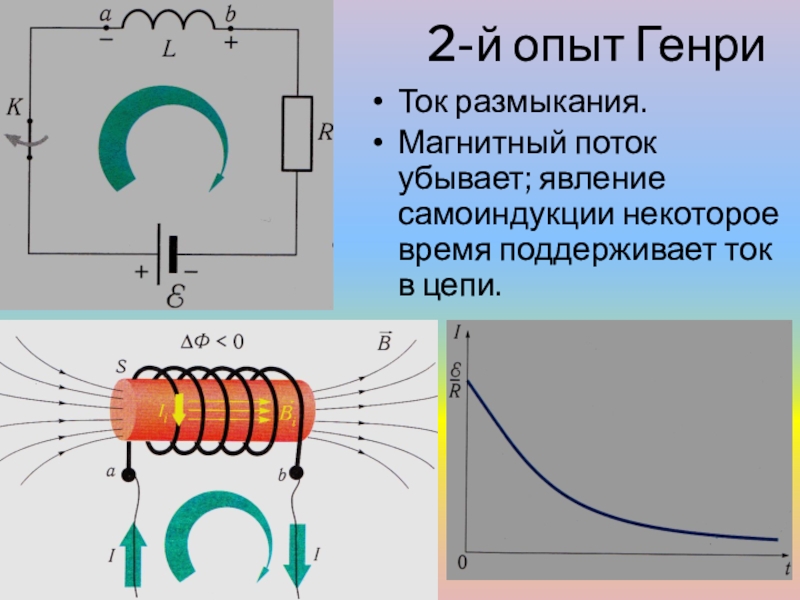

При размыкании ключа в катушке возникает ЭДС самоиндукции, поддерживающая первоначальный ток, поэтому лампа гаснет не сразу после размыкания ключа.

самоиндукции «тормозит» нарастание тока в цепи.

поддерживает ток в цепи.

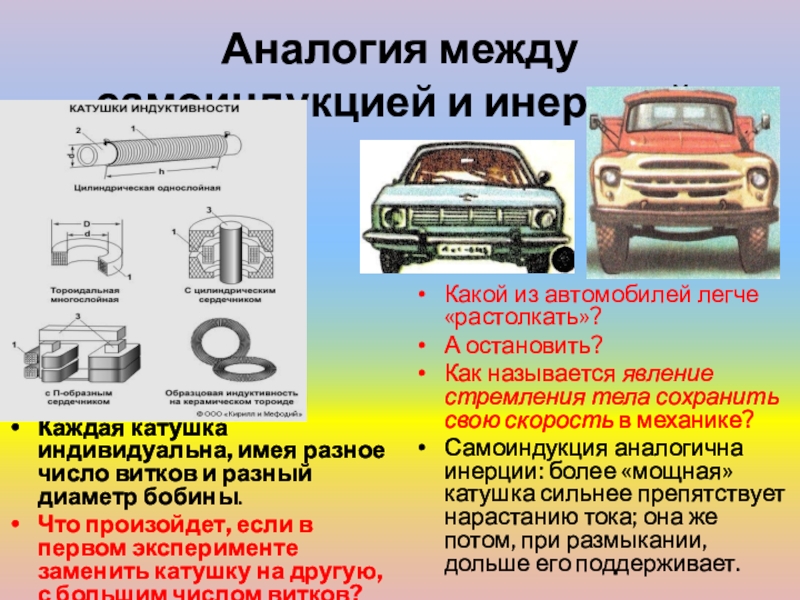

витков и разный диаметр бобины.
Что произойдет, если в первом эксперименте

заменить катушку на другую, с большим числом витков?

Какой из автомобилей легче «растолкать»?
А остановить?
Как называется явление стремления тела сохранить свою скорость в механике?
Самоиндукция аналогична инерции: более «мощная» катушка сильнее препятствует нарастанию тока; она же потом, при размыкании, дольше его поддерживает.

Ф=LI, где L – коэффициент пропорциональности; он же – индуктивность

контура; он же – коэффициент самоиндукции.

Индуктивность – это физическая величина, численно равная ЭДС самоиндукции, возникающей в контуре при изменении силы тока на 1 А за 1 с.
Единицы измерения индуктивности – 1 Генри:

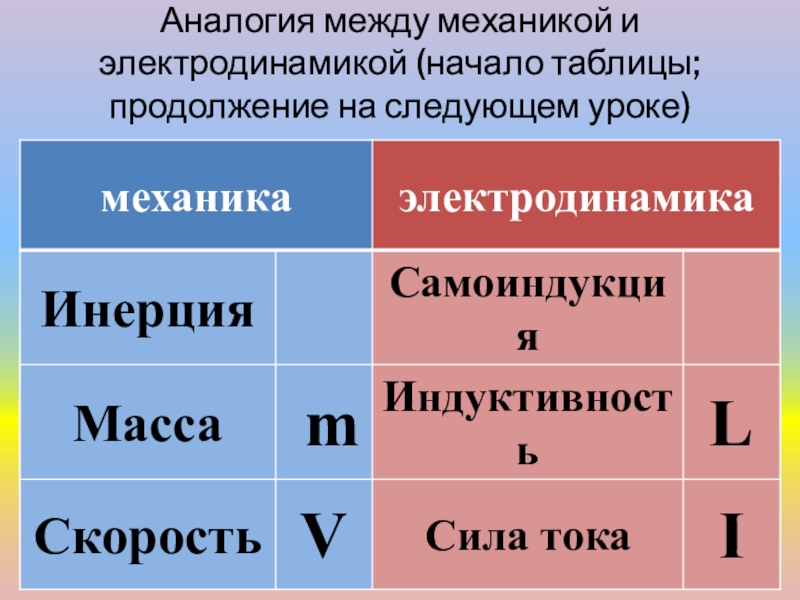

уроке)

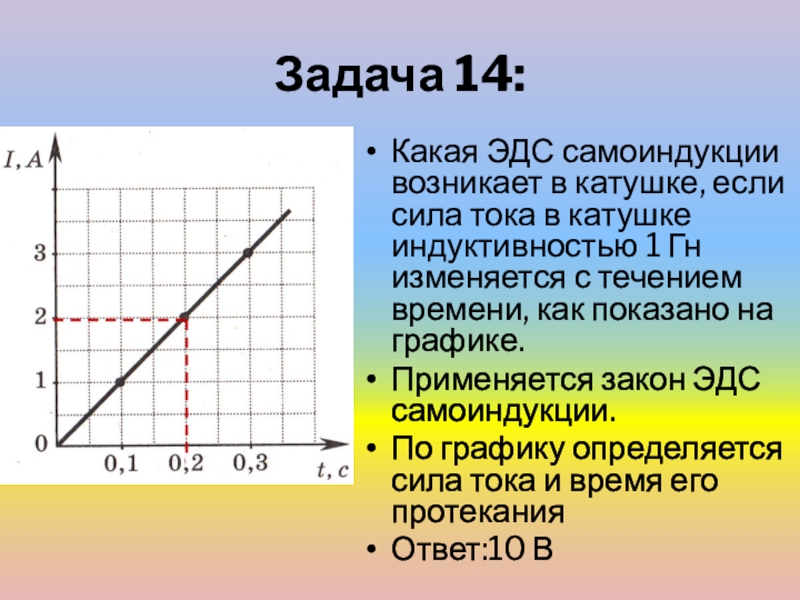

в катушке индуктивностью 1 Гн изменяется с течением времени, как

показано на графике.
Применяется закон ЭДС самоиндукции.
По графику определяется сила тока и время его протекания
Ответ:10 В

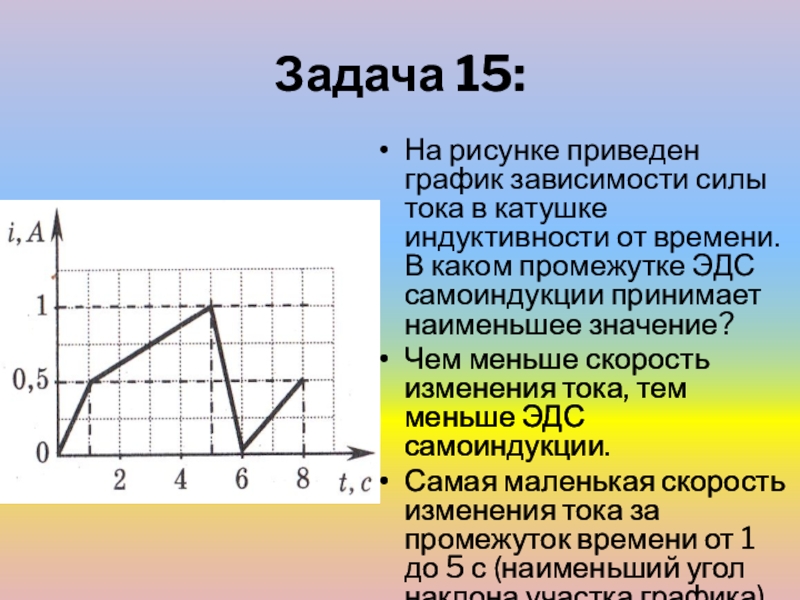

индуктивности от времени. В каком промежутке ЭДС самоиндукции принимает наименьшее

значение?
Чем меньше скорость изменения тока, тем меньше ЭДС самоиндукции.
Самая маленькая скорость изменения тока за промежуток времени от 1 до 5 с (наименьший угол наклона участка графика)

2-3 с
3) 0-1 с и 3-4 с
4) 2-3 с и

3-4-с
Ответ: 2), т.к. именно в этом промежутке времени сила тока изменяется медленно.

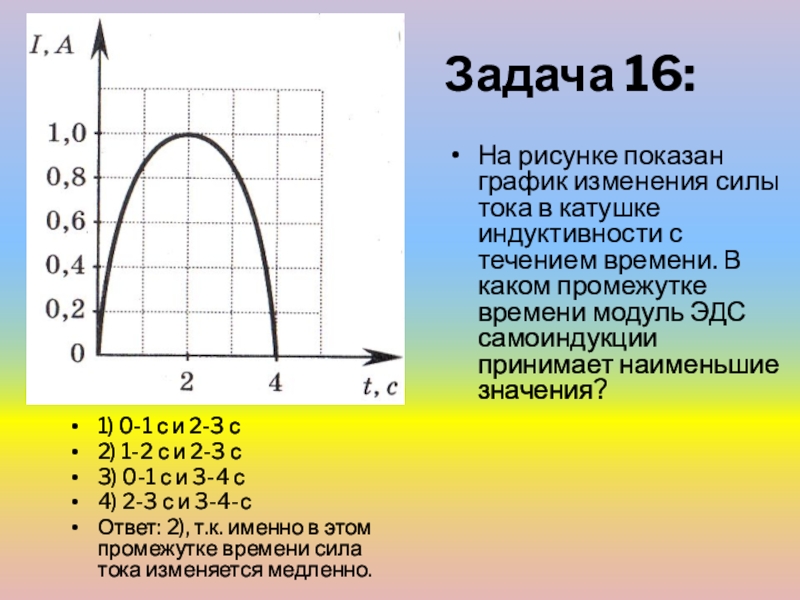

На рисунке показан график изменения силы тока в катушке индуктивности с течением времени. В каком промежутке времени модуль ЭДС самоиндукции принимает наименьшие значения?

времени в катушке индуктивностью 6 мГн. Чему равна ЭДС самоиндукции?
Используется

закон ЭДС самоиндукции.
Выбирается изменение силы тока и соответствующий ему промежуток времени:

6∙10-3 Гн ∙ 3 А/2 с

Ответ: 9 мВ

течение 0,2 с равномерно возрастает с 2 А до какого-то

конечного значения. При этом в проводнике возникает ЭДС самоиндукции 0,2 В. Определите конечное значение силы тока в проводнике.
Ответ: 10 А

Индуктивность катушки увеличили в 2 раза, а скорость изменения тока уменьшили в 4 раза. Как изменилась ЭДС самоиндукции?
Ответ: ЭДС самоиндукции уменьшилась в 2 раза.

с индукцией 0,0038 Тл перпендикулярно силовым линиям. Чему равна длина

проводника, если на его концах имеется напряжение 0,028 В?

Ответ: 29 см

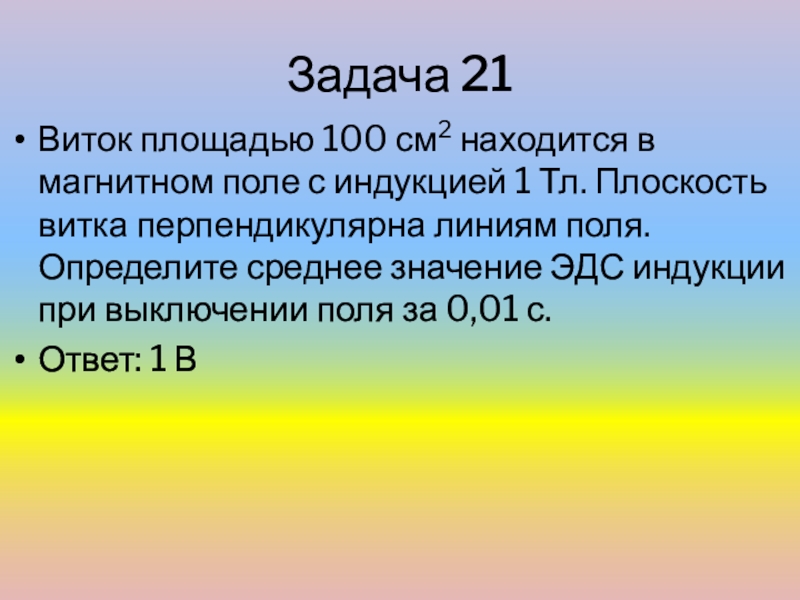

индукцией 1 Тл. Плоскость витка перпендикулярна линиям поля. Определите среднее

значение ЭДС индукции при выключении поля за 0,01 с.
Ответ: 1 В

поле под углом 90° к силовым линиям со скоростью 15

м/с. Определите индукцию поля, если в проводнике создается ЭДС индукции 0,12 В.
Ответ: 6,67 мТл

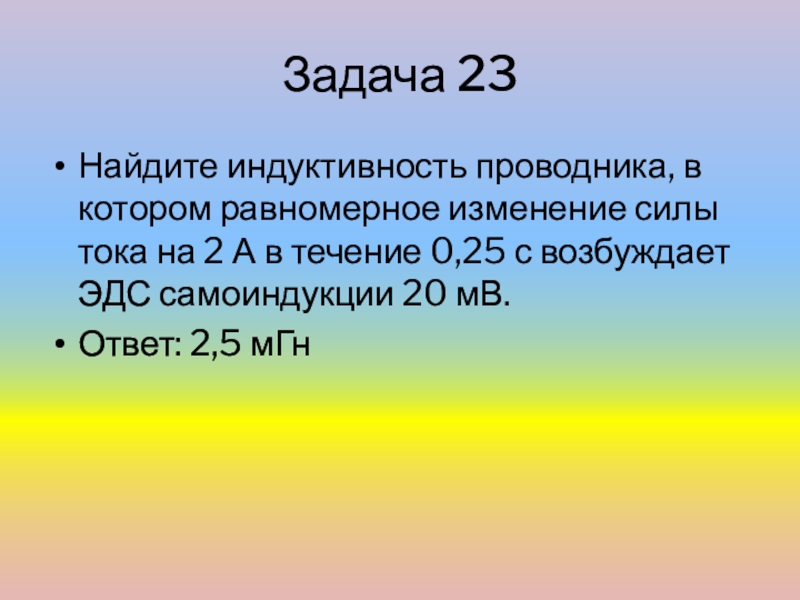

на 2 А в течение 0,25 с возбуждает ЭДС самоиндукции

20 мВ.
Ответ: 2,5 мГн

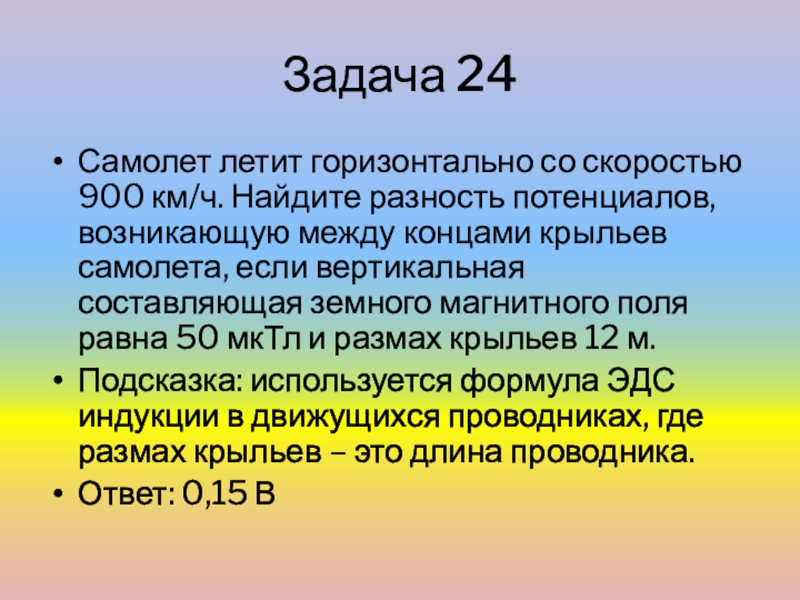

потенциалов, возникающую между концами крыльев самолета, если вертикальная составляющая земного

магнитного поля равна 50 мкТл и размах крыльев 12 м.
Подсказка: используется формула ЭДС индукции в движущихся проводниках, где размах крыльев – это длина проводника.
Ответ: 0,15 В

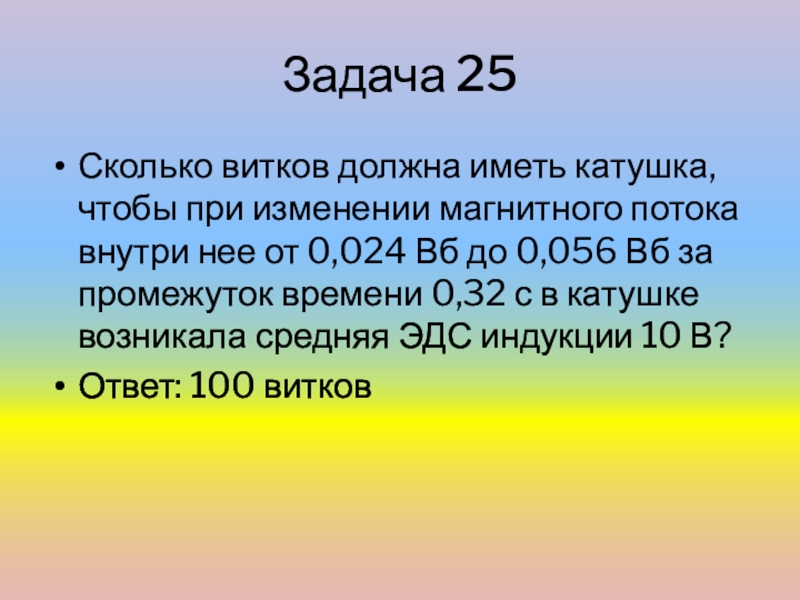

потока внутри нее от 0,024 Вб до 0,056 Вб за

промежуток времени 0,32 с в катушке возникала средняя ЭДС индукции 10 В?
Ответ: 100 витков
