Дисциплина Автоматизированные системы управления (АСУ) Раздел 1. МЕТОДОЛОГИЯ ПОСТРОЕНИЯ АВТОМАТИЗИРОВАННЫХ СИСТЕМ.Тема 1.2. ПОДСИСТЕМЫ И УРОВНИ УПРАВЛЕНИЯ АСУ.Вопросы лекции:Подсистемы АСУ.2. Уровни
Слайды и текст этой презентации
Слайд 1С
В
А
ОУ
Исполнит.
подсистема
Информац. подсистема
Управляющ.
подсистема
ПС
и
ПД
Функциональная
подсистема А
Функциональная подсистема Б
Функциональная подсистема С
Управляющая Функциональная подсистема
УП
ПС и
ПД

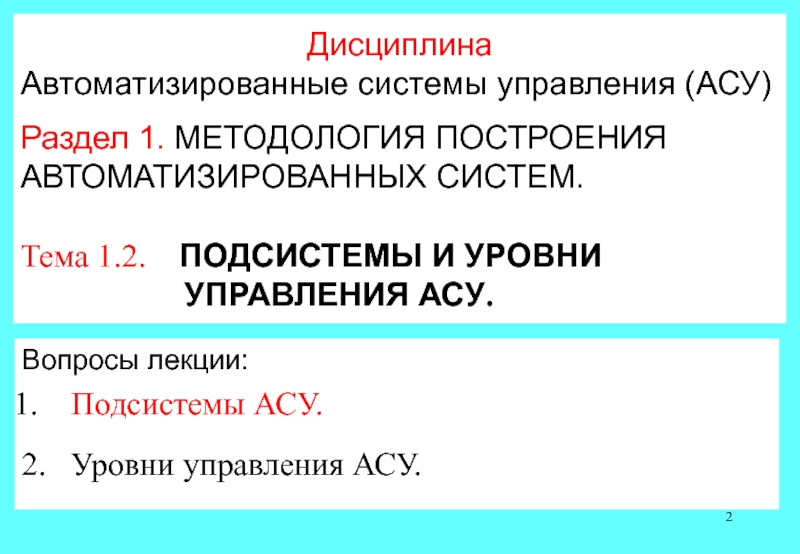

Слайд 2Дисциплина
Автоматизированные системы управления (АСУ)
Раздел 1. МЕТОДОЛОГИЯ ПОСТРОЕНИЯ АВТОМАТИЗИРОВАННЫХ
СИСТЕМ.
Тема 1.2. ПОДСИСТЕМЫ И УРОВНИ
УПРАВЛЕНИЯ АСУ.Вопросы лекции:
Подсистемы АСУ.
2. Уровни управления АСУ.

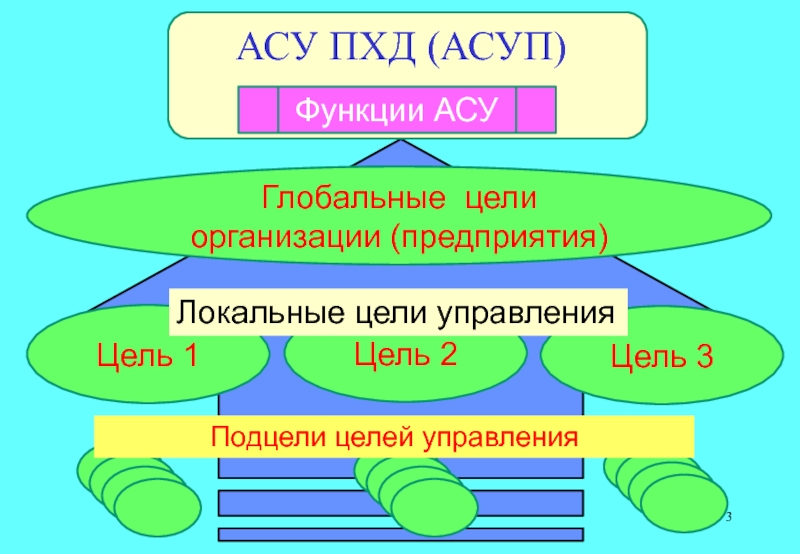

Слайд 3Глобальные цели
организации (предприятия)
Цель 1
Цель 2
Цель 3
Локальные цели управления
Подцели целей
управления
Функции АСУ
АСУ ПХД (АСУП)
Слайд 4Функциональная часть АСУ — это некоторый набор функциональных подсистем.
Функциональная
подсистема —
это часть автоматизированной системы, которой поставлена
в соответствие одна или несколько целей (подцелей) системы управления. Цель разбиения АСУ на подсистемы — выделение крупных неоднородных элементов для упрощения процессов проектирования, внедрения и эксплуатации АСУ.
Слайд 5Функция АСУ представляет собой совокупность действий АСУ, направленная на достижение
определенной цели АСУ.
В общем случае на АСУ возлагаются функции:
информационные, вычислительные,
логические и
контрольные.
Обменны???е

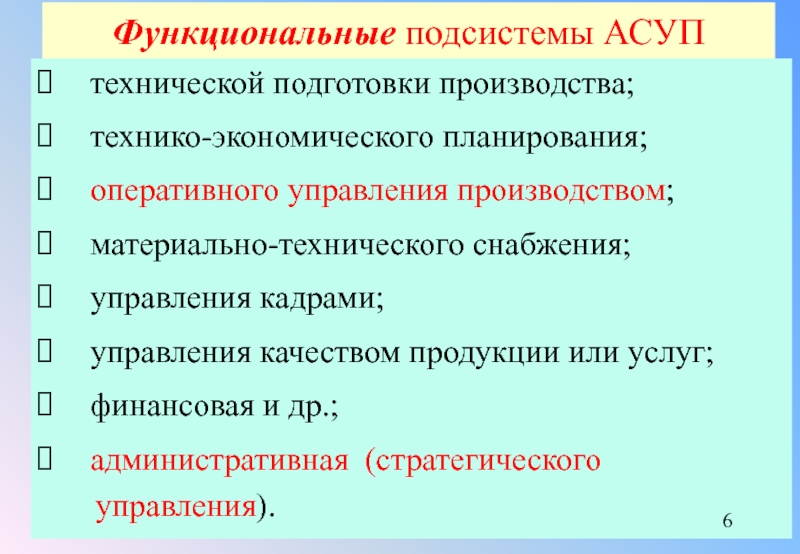

Слайд 6Функциональные подсистемы АСУП
технической подготовки производства;
технико-экономического планирования;
оперативного управления производством;
материально-технического снабжения;
управления кадрами;
управления качеством продукции или услуг;финансовая и др.;
административная (стратегического
управления).

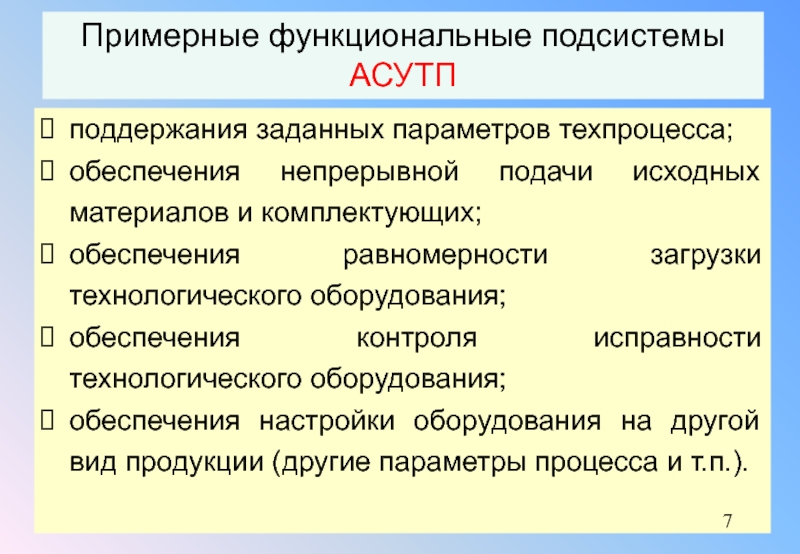

Слайд 7поддержания заданных параметров техпроцесса;
обеспечения непрерывной подачи исходных материалов и комплектующих;
обеспечения
равномерности загрузки технологического оборудования;
обеспечения контроля исправности технологического оборудования;
обеспечения настройки оборудования
на другой вид продукции (другие параметры процесса и т.п.).Примерные функциональные подсистемы АСУТП

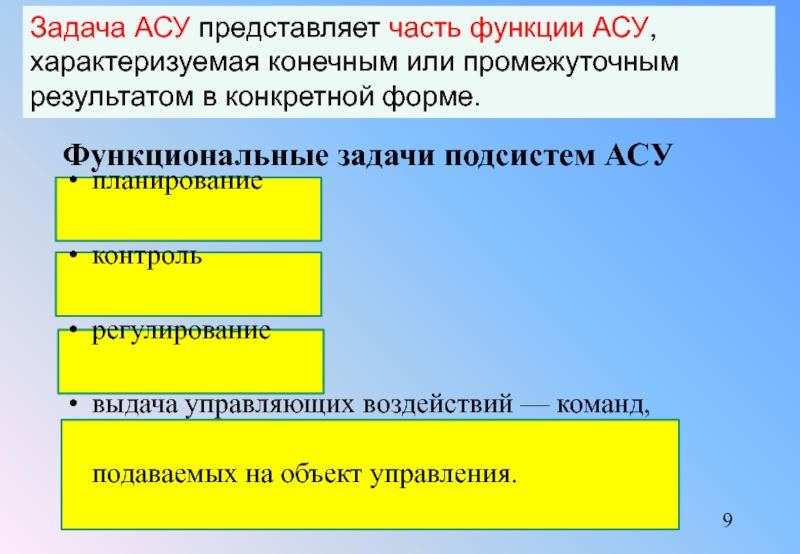

Слайд 9Функциональные задачи подсистем АСУ
планирование
контроль
регулирование
выдача управляющих воздействий — команд, подаваемых на
объект управления.
Задача АСУ представляет часть функции АСУ, характеризуемая конечным или
промежуточным результатом в конкретной форме.

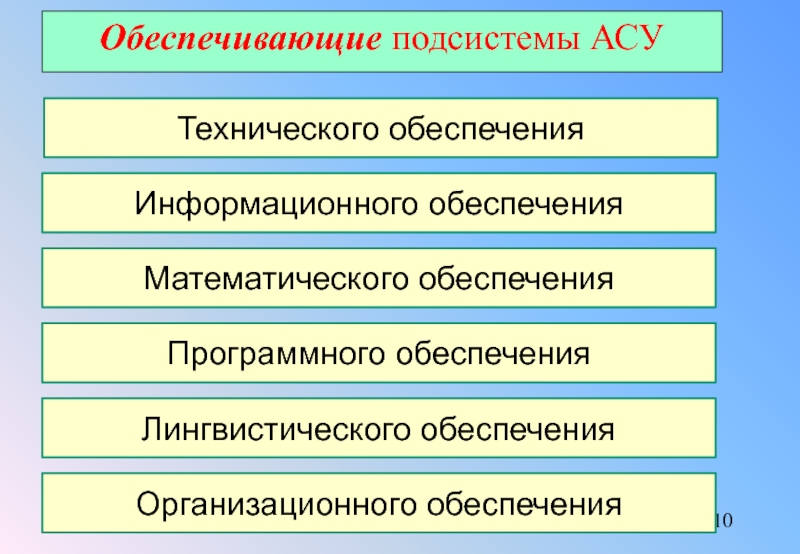

Слайд 10Обеспечивающие подсистемы АСУ
Технического обеспечения
Информационного обеспечения
Математического обеспечения
Программного обеспечения
Лингвистического обеспечения
Организационного обеспечения
Слайд 11Дисциплина
Автоматизированные системы управления (АСУ)
Раздел 1. МЕТОДОЛОГИЯ ПОСТРОЕНИЯ АВТОМАТИЗИРОВАННЫХ
СИСТЕМ.
Тема 1.2. ПОДСИСТЕМЫ И УРОВНИ
УПРАВЛЕНИЯ АСУ.Вопросы лекции:
Подсистемы АСУ.
2. Уровни управления АСУ.
Слайд 12Уровни управления предприятия:
Стратегическое управление предприятием
(management control level)
Управление производством
(production control level)
Управление участком
(цехом)(cell control level)
Управление процессом (технологией)
(process control level)
Локальное управление (датчики, исполнительные механизмы)
(field control level), (sensors/actuators level)
Слайд 14Уровень 0
Уровень ввода-вывода
Средства: датчики, исполнительные механизмы
Уровень 1
Непосредственное управление
Средства: УСО и
промышленные контроллеры
Уровень 2
Диспетчерское управление процессом
(SCADA-системы)
Средства: ПЭВМ, Пакеты ПП
Уровень 3
Управление производством
(MES)Уровень 4
Планирование ресурсов (ERP/MRP)
Уровни управления интегрированных и распределенных АСУП
