27.11.2019 1 Строительные растворы — искусственные конгломераты в виде тонких

в результате затвердевания рационально подобранных смесей из цементирующего компонента и

мелкого заполнителя.

Цементирующий компонент — состоит из одного (цемент, известь, гипс и др.) или двух неорганических вяжущих (цемент и известь, известь и гипс и т. д.) и воды.

В качестве заполнителя используют природные и искусственные тяжелые или легкие пески.

Пластифицирующие добавки: неорганические дисперсные (известь, глина) и органические поверхностно-активные (мылонафт, подмыленный щелок, отходы соапстока и др.).

Могут применяться добавки-ускорители твердения и противоморозные добавки.

известковые,
гипсовые)
СЛОЖНЫЕ
(цементно-известковые,
цементно-глиняные,
известково-гипсовые и др.)

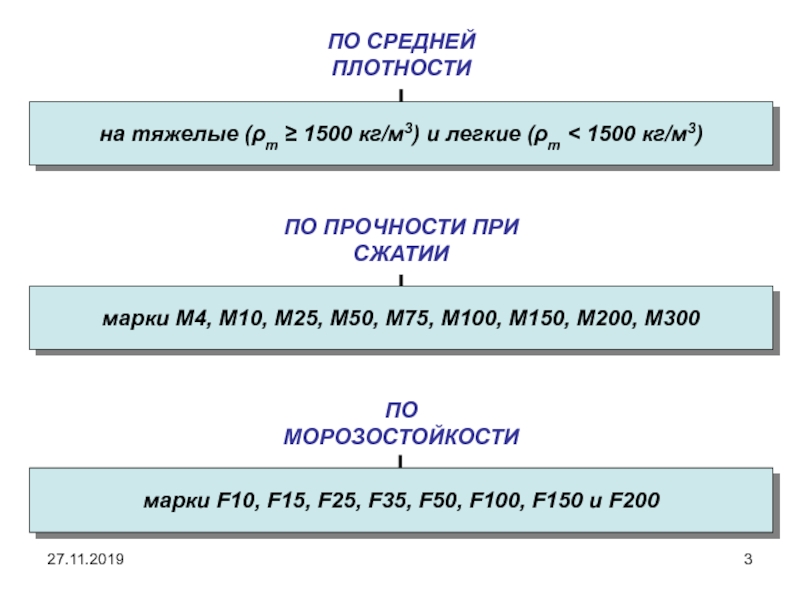

M25, M50, M75, M100, M150, M200, M300
на тяжелые (ρm

 1500 кг/м3) и легкие (ρm < 1500 кг/м3)

и воды)
на 1 м3 влажного песка (ws = 3...7

%)

по массе (кг): Qc, Qz, Qs, Qw

по объему (м3):

Пересчет на 1 м3 раствора по массе Mi, или объему Vi

где: βbs — коэффициент выхода раствора,
βbs = Vbs/Vs (Vbs — объем раствора, полученный из объема песка Vs).

образовывать сплошной тонкий слой раствора, надежно сцепляющийся с поверхностью основания

и заполняющий все его неровности.

dc (см)

Прибор для определения подвижности растворной смеси:
1 - штатив;
2 - шкала;
3 - эталонный конус (300 г);
4 - штанга;
5 - держатели;
6 - направляющие;
7 - сосуд;
8 - стопорный винт.

воды при укладке на пористое основание.
где : Δmw —

увеличение массы прокладки; mbs — масса растворной смеси после укладки в стандартное кольцо прибора.

Водоудерживающая способность растворной смеси kwf %, рассчитывается по формуле:

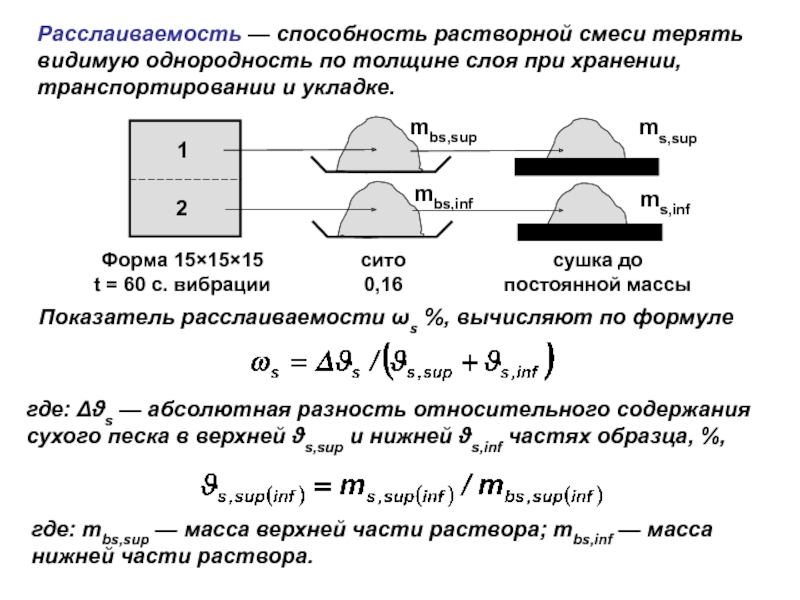

слоя при хранении, транспортировании и укладке.
Показатель расслаиваемости ωs %,

вычисляют по формуле

где: Δs — абсолютная разность относительного содержания сухого песка в верхней s,sup и нижней s,inf частях образца, %,

где: mbs,sup — масса верхней части раствора; mbs,inf — масса нижней части раствора.

раствора, твердеющего в нормальных условиях:
на плотном основании (для цементного

раствора)

на пористом основании (для цементно-известкового раствора)

где: R — прочность раствора на осевое сжатие в возрасте
28 суток, МПа; k — коэффициент, зависящий от качества песка (для мелкого песка — 1,4, для среднего — 1,8 и для крупного — 2,2); Rc — активность цемента, МПа;
Qc — расход цемента на 1 м3 песка, т.

испытанием на сжатие серии образцов-кубов с ребром 70,7 мм или

половинок образцов-балочек размером 40×40×160 мм в возрасте 28 суток при температуре твердения 20 ± 3 °С.
Изготовление, хранение и испытание образцов производят по стандартной методике.

Образцы:

70,7

70,7

F

F

40

160/2

горизонтальных и вертикальных швов в стенах крупноблочных и панельных зданий,

замоноличивания стыков различных конструктивных элементов (колонн, ригелей и др.).

Марка строительного раствора для каменной кладки наружных стен при сухих условиях ( ≤ 60 %) не ниже М10, при высокой влажности (  75 %) — не ниже М50. Для армированной кладки стен в сухих условиях применяют растворы марки М25 и выше, во влажных условиях — марки М50 и выше. Для заполнения горизонтальных швов при монтаже панелей из тяжелого бетона раствор должен иметь марку не ниже М100, а панелей из легкого бетона — не ниже М50.

Для кирпичной кладки подвижность принимают равной 9...13 см, для заполнения швов между панелями и другими сборными элементами — 5...7 см, для заливки пустот — 13...14 см, для вибрированной бутовой кладки — 1...3 см.

КЛАДОЧНЫЕ РАСТВОРЫ

ws = 3...7 %)
Определяем расход цемента (вяжущего) Qc, кг:
где: Rbs28

— прочность в возрасте 28 суток (марка), МПа;
Rc — активность цемента (марка), МПа; а — коэффициент регрессии:

Определяем расход добавки (неорганического пластификатора — известкового или глиняного теста), кг:

где: ρm,z — средняя плотность известкового или глиняного теста, кг/дм3; kz — коэффициент, учитывающий сорт извести и жирность глины: для извести II сорта kz = 1; для извести I сорта kz = 0,9; для глины средней жирности kz = 0,85; для жирной глины kz = 0,75.

дм3); ρs,s,w — насыпная плотность влажного песка, кг/дм3.
Определяем расход воды

по результатам испытания растворной смеси в пробных замесах:

где: ms,mix — расход песка на пробный замес, кг.

Для цементно-известковых и цементно-глиняных растворных смесей с dc = 9...10 расход воды приближенно может быть рассчитан по формуле:

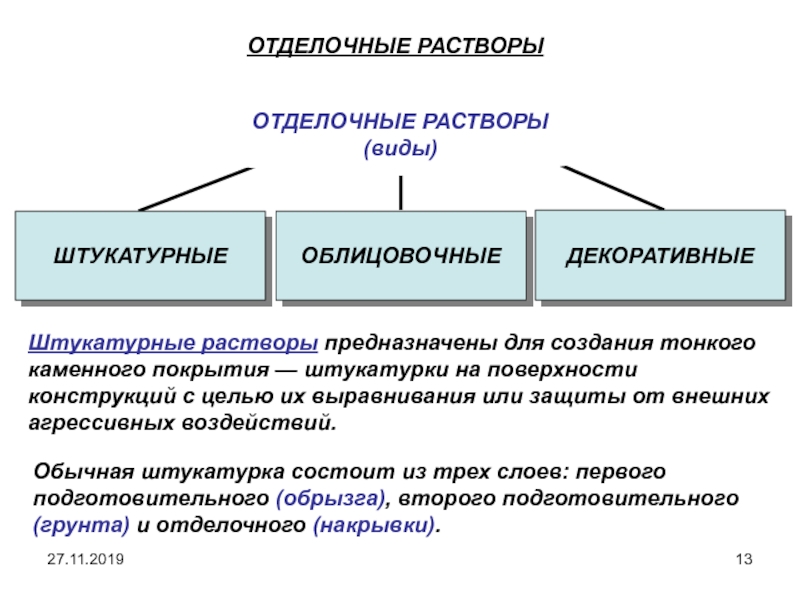

— штукатурки на поверхности конструкций с целью их выравнивания или

защиты от внешних агрессивных воздействий.

Обычная штукатурка состоит из трех слоев: первого подготовительного (обрызга), второго подготовительного (грунта) и отделочного (накрывки).

и цементно-известковые растворы 1 : (0,3...1) : (2,5...5) — используют

для наружных стен, подвергающихся систематическому увлажнению, и в помещениях с высокой влажностью ( > 60 %).
Для сухих каменных и бетонных поверхностей ( ≤ 60 %) рекомендуются известковые 1 : (2,5...4) и цементно-известковые 1 : (0,5...0,7) : (4...6) растворы.
По деревянным и гипсовым поверхностям — известково-гипсовые 1 : (0,3...1) : (2...3), глинисто-известковые и гипсовые растворы.

Составы сухих цементных растворных смесей (по массе) для наружных штукатурок и отделки влажных помещений: обрызг — 1:(2...3); грунт — 1:(1,5...2,5) и накрывка — 1:(1...1,5).

Требования к подвижности растворной смеси:
для обрызга — 9...14 см (при ручном нанесении — 8...12 см), для грунта — 7...8 см, для накрывки — 9...12 см (без гипса — 7...8 см).

лицевых поверхностей стеновых панелей и крупных блоков, фасадов и интерьеров

зданий.

Цветные известково-песчаные растворы с добавкой до 10 % (от массы известкового теста) обычного портландцемента (штукатурки темных тонов) или белого портландцемента (штукатурки светлых тонов) применяют для отделки фасадов зданий и реже для внутренних помещений.

Штукатурки сграффито* - также цветные известковые. Их прочность и водостойкость повышают добавлением 10...15 % цемента марки 400. Заполнитель - чистый (молотый) кварцевый или мраморный песок крупностью до 1 мм, а в растворах, наносимых кистью — мраморная мука.

*Сграффито — в переводе с итальянского — «выцарапанный».

между обделкой и горной выработкой в подземных сооружениях и в

скважинах с целью гидроизоляции и выравнивания горного давления, тампонирования (закрытия) водоносных трещин в горных породах, а также для восстановления герметичности бетонных и железобетонных ограждающих конструкций специальных сооружений.

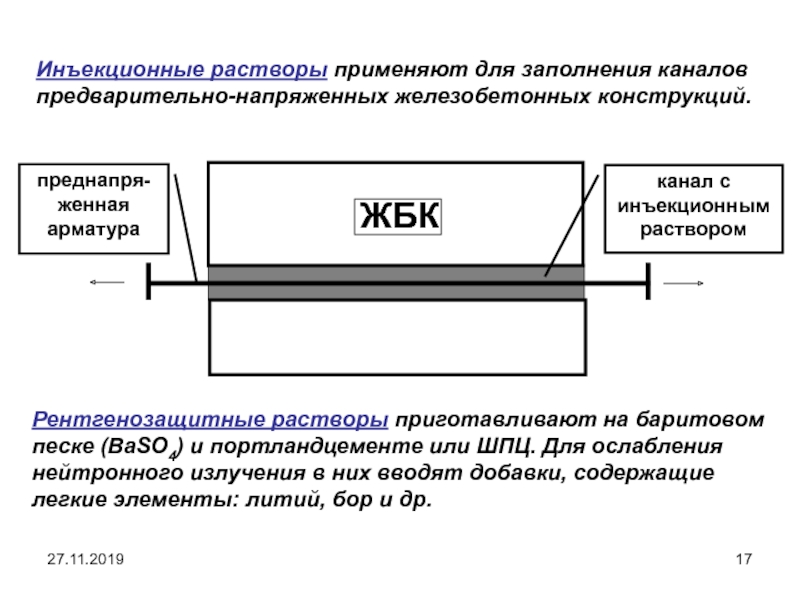

растворы приготавливают на баритовом песке (BaSO4) и портландцементе или ШПЦ.

Для ослабления нейтронного излучения в них вводят добавки, содержащие легкие элементы: литий, бор и др.

преднапря-женная арматура

канал с инъекционным раствором

ЖБК

при длительном воздействии высоких температур.
Растворы кислотостойкие - обладают способностью в

течение длительного эксплуатационного периода выдерживать без разрушения агрессивное воздействие концентрированных растворов кислот.

Вяжущее - жидкое стекло натриевое с силикатным модулем 2,4—2,8 и плотностью 1,38—1,40 г/см3 или калиевое с силикатным модулем 3,0—3,2 и плотностью 1,30—1,32 г/см3.
