84 10

технический университет им. Н.Э.Баумана»

ФАКУЛЬТЕТ
ВОЕННОГО ОБУЧЕНИЯ

Старший преподаватель,
кандидат технических наук,
подполковник

запаса Кузичкин В. Н.

рабочей карты.

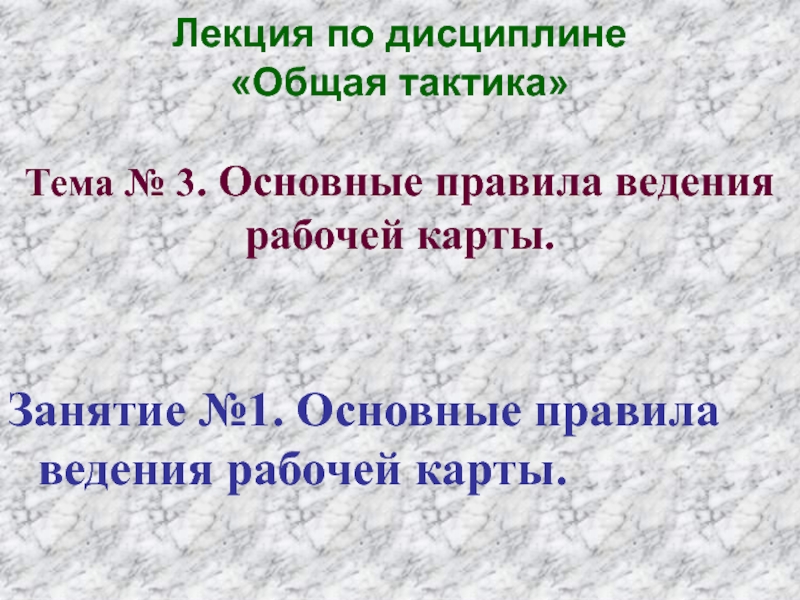

Занятие №1. Основные правила ведения рабочей карты.

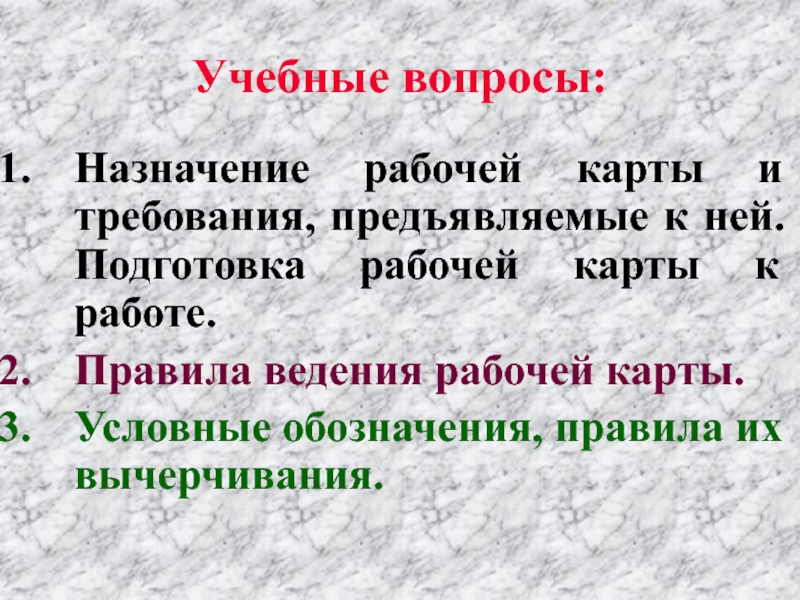

рабочей карты к работе.
Правила ведения рабочей карты.
Условные обозначения, правила их

вычерчивания.

точное, подробное и наглядное изображение местных предметов и рельефа. Топографические

карты широко используются командирами и штабами всех степеней для решения разнообразных задач, связанных с действиями войск на местности. По карте изучают и оценивают местность, ориентируются на местности, определяют координаты позиций и целей, выполняют различные инженерно-технические расчеты. Рабочая карта — это топографическая карта, на которой командир (начальник, офицер штаба) с помощью графических условных знаков и подписей отображает тактическую или специальную обстановку и ее изменение в ходе боя. По рабочей карте командир изучает и оценивает обстановку, принимает решение, ставит задачи подчиненным, организует взаимодействие, выдает целеуказание, докладывает о ходе боевых действий. В этом проявляются роль и значение карты как средства управления подразделениями в бою.
В настоящее время ведение боевых действий в войне немыслимо без широкого использования топографических и специальных карт. Они позволяют командирам и штабам всех степеней быстро изучать местность, определять наиболее выгодное расположение элементов боевого порядка, намечать маршруты передвижения, принимать решения и организовывать бой. По топографической карте проводятся измерения и расчеты, на ней командир графически оформляет свое решение на ведение боевых действий.

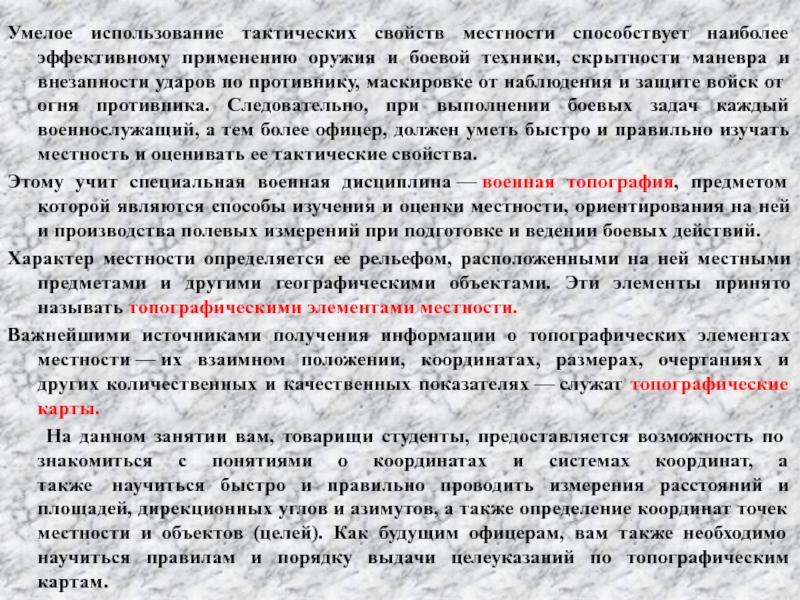

и боевой техники, скрытности маневра и внезапности ударов по противнику,

маскировке от наблюдения и защите войск от огня противника. Следовательно, при выполнении боевых задач каждый военнослужащий, а тем более офицер, должен уметь быстро и правильно изучать местность и оценивать ее тактические свойства.
Этому учит специальная военная дисциплина — военная топография, предметом которой являются способы изучения и оценки местности, ориентирования на ней и производства полевых измерений при подготовке и ведении боевых действий.
Характер местности определяется ее рельефом, расположенными на ней местными предметами и другими географическими объектами. Эти элементы принято называть топографическими элементами местности.
Важнейшими источниками получения информации о топографических элементах местности — их взаимном положении, координатах, размерах, очертаниях и других количественных и качественных показателях — служат топографические карты.
На данном занятии вам, товарищи студенты, предоставляется возможность по­знакомиться с понятиями о координатах и системах координат, а также  научиться быстро и правильно проводить измерения расстояний и площадей, дирекционных углов и азимутов, а также определение координат точек местности и объектов (целей). Как будущим офицерам, вам также необходимо научиться правилам и порядку выдачи целеуказаний по топографическим картам.

Подготовка рабочей карты к работе.

подробное и наглядное изображение местных предметов и рельефа. На топографических

картах местные предметы изображаются условными общепринятыми знаками, а рельеф - горизонталями.
Топографические карты предназначены для работы командиров и штабов всех степеней при подготовке, организации и ведении боевых действий. По ним изучают и оценивают местность, решают различные расчетные задачи, связанные с определением расстояний, углов и площадей, высот, превышений и взаимной видимости точек местности, крутизны и видов скатов и т. п.
Топографические карты служат надежным путеводителем, которым пользуются войска для ориентирования и движения на местности. По ним планируется марш, и готовятся данные для движения по азимутам. Карты позволяют точно определить не только свое местонахождение, но и координаты ориентиров и целей. Поэтому они широко используются для целеуказания в бою и для топографической привязки боевых порядков войск. В настоящее время топографическая карта является одним из основных средств управления при организации и ведении боя.
Понятие о карте и особенностях картографического изображения земной поверхности. Картой называется уменьшенное обобщенное изображение земной поверхности на плоскости, выполненное по определенному математическому закону и показывающее размещение, сочетания и связи природных и общественных явлений.

о них сведений называется содержанием карты. От других способов передачи

сведений о местности (фотоснимков, рисунков, текста и т. д.) карта отличается математическим законом построения, который выражается в использовании определенного масштаба, картографической проекции и включает переход от физической поверхности к математической; отбором и обобщением отображаемого содержания (генерализацией)," которые обусловлены назначением карты, ее масштабом и особенностями картографируемой территории; изображением всех объектов и явлений с помощью условных обозначений. Существенными особенностями карты являются ее наглядность, измеримость и высокая информативность.
Измеримость — важное свойство карты, тесно связанное с математической основой, обеспечивает возможность с точностью, допускаемой масштабом карты, определять координаты, размеры и размещение объектов местности, использовать карты при разработке и проведении различных мероприятий народнохозяйственного и оборонного значения, решении задач научно-технического характера. Измеримость карты характеризуется степенью соответствия местоположения точек на карте их местоположению на картографируемой поверхности.

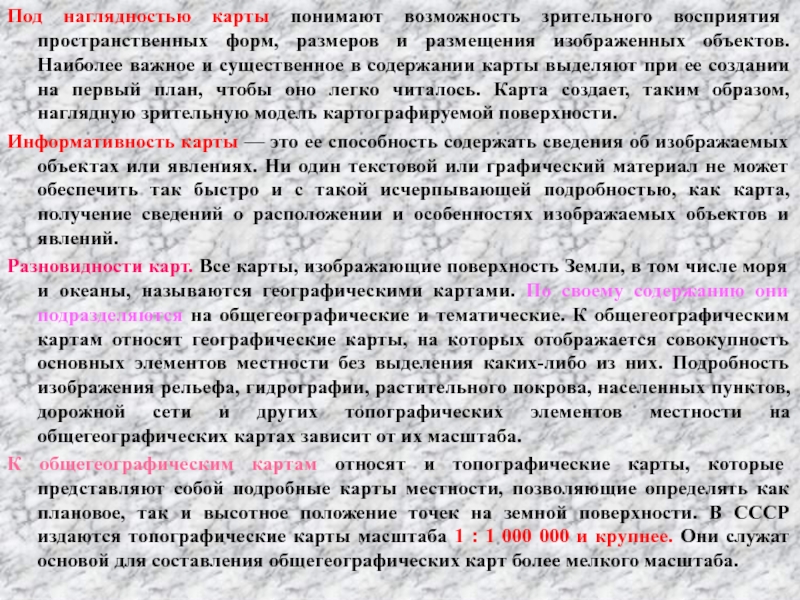

и размещения изображенных объектов. Наиболее важное и существенное в содержании

карты выделяют при ее создании на первый план, чтобы оно легко читалось. Карта создает, таким образом, наглядную зрительную модель картографируемой поверхности.
Информативность карты — это ее способность содержать сведения об изображаемых объектах или явлениях. Ни один текстовой или графический материал не может обеспечить так быстро и с такой исчерпывающей подробностью, как карта, получение сведений о расположении и особенностях изображаемых объектов и явлений.
Разновидности карт. Все карты, изображающие поверхность Земли, в том числе моря и океаны, называются географическими картами. По своему содержанию они подразделяются на общегеографические и тематические. К общегеографическим картам относят географические карты, на которых отображается совокупность основных элементов местности без выделения каких-либо из них. Подробность изображения рельефа, гидрографии, растительного покрова, населенных пунктов, дорожной сети и других топографических элементов местности на общегеографических картах зависит от их масштаба.
К общегеографическим картам относят и топографические карты, которые представляют собой подробные карты местности, позволяющие определять как плановое, так и высотное положение точек на земной поверхности. В СССР издаются топографические карты масштаба 1 : 1 000 000 и крупнее. Они служат основой для составления общегеографических карт более мелкого масштаба.

конкретной темой. На них с большей детальностью отображаются отдельные элементы

местности или наносятся специальные данные, не показанные на общегеографических картах. Примером тематических карт могут служить обзорно-географические, геологические и другие типы карт. К тематическим относят и специальные карты. Они предназначаются для решения конкретных задач и для определенного круга потребителей. Их содержание имеет более узкую направленность. К специальным картам, создаваемым для войск, относятся дорожные, аэронавигационные и ряд других. Карты с данными о поверхности дна морей, океанов и других водоемов называются морскими навигационными картами.

наиболее характерные местные предметы, а также отдельные элементы рельефа.

Местные предметы

изображаются на схеме топографическими условными знаками, возвышенности и углубления (высоты, котловины) — несколькими замкнутыми горизонталями, а хребты и лощины — обрывками гори­зонталей, вырисовывающих конфигурацию этих форм рельефа. При этом, в целях ускорения работы, начерта­ния условных знаков некоторых местных предметов упрощают (рис. 1).

лес; 2 - кустарник; 3 - населенный пункт; 4 -

насыпь; 5 - разрушенный мост; 6 - выемка; 7 - овраг; 8 - курган; 9 - яма; 10 - гора (отдельная высота) и лощина.

надо иметь компас, визирную линейку, карандаш, резинку и чистый лист

бумаги, укрепленный на жесткой основе (кусок картона, фанеры и т. п.). В некоторых случаях, когда съемку нужно провести быстро и при этом не требуется особой тщательности, она может быть выполнена при наличии только карандаша и бумаги.
Съемка с одной точки стояния применяется, когда на чертеже требуется показать не­большой участок местности, расположенный непосред­ственно вокруг точки стояния или в заданном секторе. В этом случае съемка выполняется способом кругового визирования в такой последовательности.
Съемка с нескольких точек стояния выполняется, когда требуется показать сравнительно большой участок местности.
Местные предметы в этом случае наносят на чертеж засечками, промером расстояния, по створу, способом кругового визирования, способом перпендикуляров

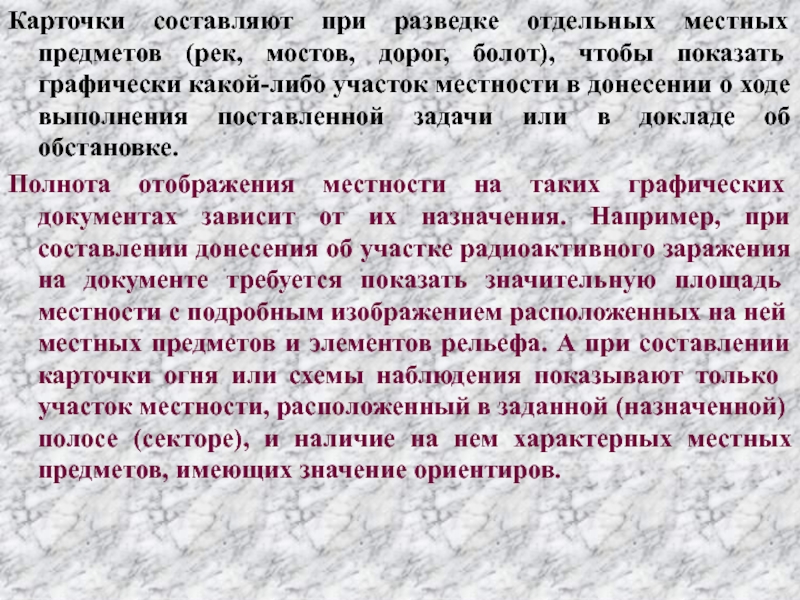

болот), чтобы показать графически какой-либо участок местности в донесении о

ходе выполнения поставленной задачи или в докладе об обстановке.
Полнота отображения местности на таких графиче­ских документах зависит от их назначения. Например, при составлении донесения об участке радиоактивного заражения на документе требуется показать значитель­ную площадь местности с подробным изображением рас­положенных на ней местных предметов и элементов рельефа. А при составлении карточки огня или схемы на­блюдения показывают только участок местности, распо­ложенный в заданной (назначенной) полосе (секторе), и наличие на нем характерных местных предметов, име­ющих значение ориентиров.

всего это делается непосредственно на местности приемами глазомерной съемки.
При составлении

карточек необходимо учитывать следующие правила.
Карточки составляются на отдельных листах бумаги или на бланках полевой книжки.
Вся графическая работа выполняется, как правило, простым карандашом, в отдельных случаях сведения о противнике могут быть показаны синим цветом, а о своих войсках — красным. Для ориентирования чертежа относительно сторон горизонта на нем прочерчивается стрелка север — юг.
Расстояния, необходимые для нанесения на карточку (схему) местных предметов, деталей рельефа, ориенти­ров и тактических объектов, измеряются различными способами в соответствии с обстановкой (глазомерно, шагами, по угловым и линейным размерам предметов и т. д.). На чертеже эти расстояния откладываются в большинстве случаев на глаз с сохранением их действительного соотношения между собой: если, например, расстояние до одного объекта на местности в два раза меньше (или больше), чем до другого, то и на карточке (схеме) должно быть выдержано примерно это же соотношение.
Тактическая обстановка наносится установленными тактическими условными знаками, местные предметы показываются топографическими условными знаками, а рельеф — горизонталями. Местные предметы, имеющие значение ориентиров, зарисовываются так, как они выглядят в натуре.

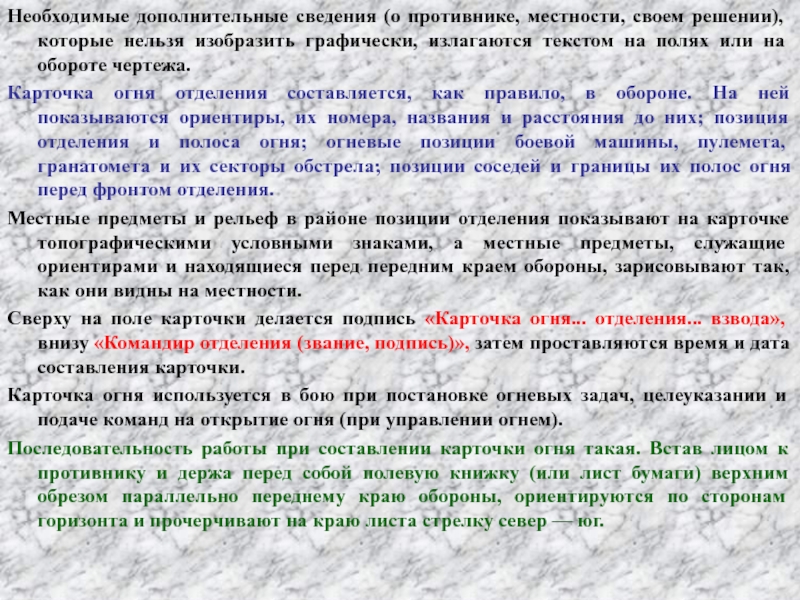

изобра­зить графически, излагаются текстом на полях или на обороте чертежа.
Карточка

огня отделения составляется, как правило, в обороне. На ней показываются ориентиры, их номера, названия и расстояния до них; позиция отделе­ния и полоса огня; огневые позиции боевой машины, пулемета, гранатомета и их секторы обстрела; позиции соседей и границы их полос огня перед фронтом отделения.
Местные предметы и рельеф в районе позиции отделения показывают на карточке топографическими ус­ловными знаками, а местные предметы, служащие ориентирами и находящиеся перед передним краем обороны, зарисовывают так, как они видны на местности.
Сверху на поле карточки делается подпись «Карточка огня... отделения... взвода», внизу «Командир отделения (звание, подпись)», затем проставляются время и дата составления карточки.
Карточка огня используется в бою при постановке огневых задач, целеуказании и подаче команд на открытие огня (при управлении огнем).
Последовательность работы при составлении карточки огня такая. Встав лицом к противнику и держа перед собой полевую книжку (или лист бумаги) верхним обрезом параллельно переднему краю обороны, ориен­тируются по сторонам горизонта и прочерчивают на краю листа стрелку север — юг.

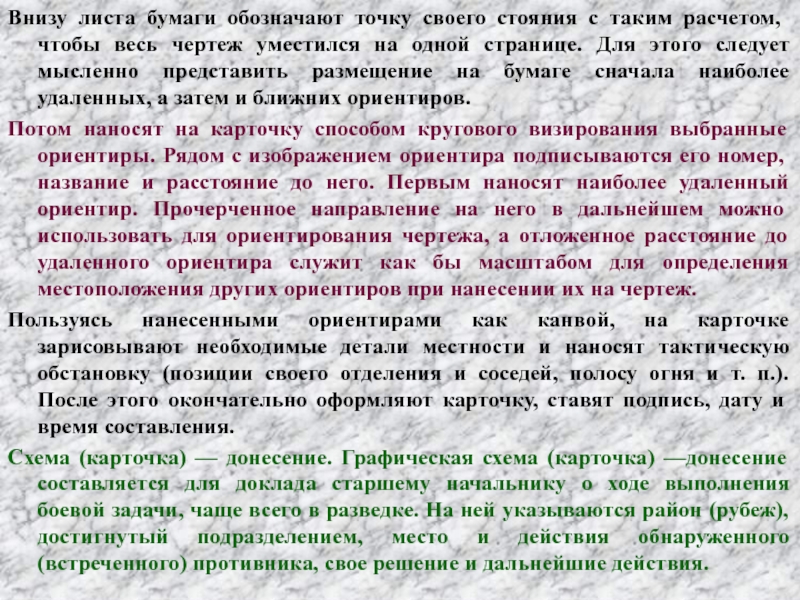

чтобы весь чертеж уместился на одной странице. Для этого следует

мысленно представить размещение на бумаге сначала наиболее удаленных, а затем и ближних ориентиров.
Потом наносят на карточку способом кругового визирования выбранные ориентиры. Рядом с изображени­ем ориентира подписываются его номер, название и расстояние до него. Первым наносят наиболее удаленный ориентир. Прочерченное направление на него в даль­нейшем можно использовать для ориентирования чертежа, а отложенное расстояние до удаленного ориентира служит как бы масштабом для определения местоположения других ориентиров при нанесении их на чертеж.
Пользуясь нанесенными ориентирами как канвой, на карточке зарисовывают необходимые детали местности и наносят тактическую обстановку (позиции своего отделения и соседей, полосу огня и т. п.). После этого окончательно оформляют карточку, ставят подпись, дату и время составления.
Схема (карточка) — донесение. Графическая схема (карточка) —донесение составляется для доклада старшему начальнику о ходе выполнения боевой задачи, чаще всего в разведке. На ней указываются район (рубеж), достигнутый подразделением, место и действия обнаруженного (встреченного) противника, свое решение и дальнейшие действия.

характерными местными предметами и их названиями, можно было изображенную на

ней местность найти на карте, т. е. Привязать схему (карточку) к карте. Например, при изображений населенного пункта надо указать его название; при изображении дороги показать ее топографическим условным знаком, подписать, откуда и куда она идет, указать название реки, стрелкой направление ее течения и т. д. Сведения, которые не могут быть выражены графически, сообщаются письменно на полях или на обороте схемы (карточки).
Такое графическое донесение дает возможность стар­шему начальнику знать, как выполняется задача подразделением по времени и месту, своевременно принять решение и дать указания подчиненным.
На схеме (карточке) — донесении обычно отображается небольшой по площади участок местности, поэтому она составляется, как и карточка огня, методом кругового визирования с одной точки стояния. Этим же методом составляют и другие графические донесения, а также отчетные графические документы (схемы, карточки).

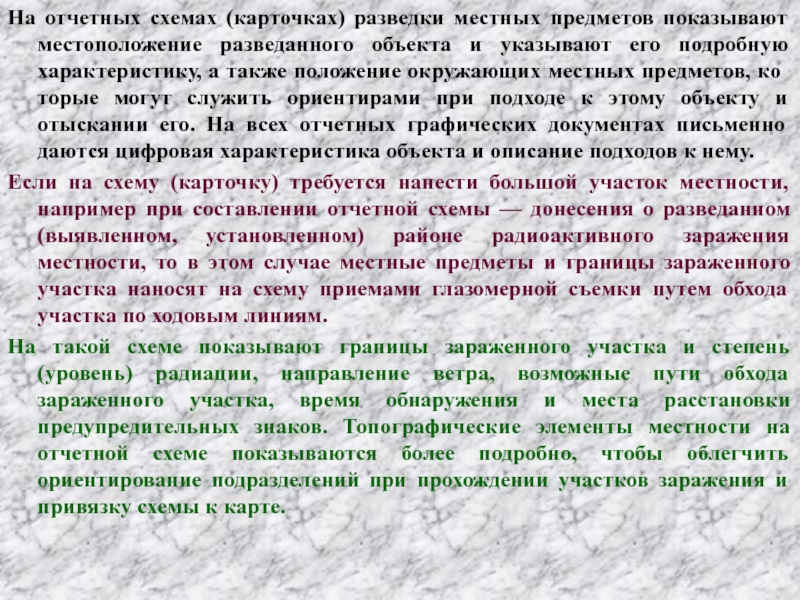

Отчетные схемы (карточки) являются отчетными документами о выполнении боевого задания. Такие графические документы обычно составляются при разведке местных предметов (моста, брода, болота, реки и т. п.) и при разведке противника наблюдением.

объекта и указывают его подробную характеристику, а также положение окружающих

местных предметов, ко­торые могут служить ориентирами при подходе к этому объекту и отыскании его. На всех отчетных графиче­ских документах письменно даются цифровая характеристика объекта и описание подходов к нему.
Если на схему (карточку) требуется нанести большой участок местности, например при составлении отчетной схемы — донесения о разведанном (выявленном, установленном) районе радиоактивного заражения местности, то в этом случае местные предметы и границы зараженного участка наносят на схему приемами глазомерной съемки путем обхода участка по ходовым линиям.
На такой схеме показывают границы зараженного участка и степень (уровень) радиации, направление ветра, возможные пути обхода зараженного участка, время обнаружения и места расстановки предупредительных знаков. Топографические элементы местности на отчетной схеме показываются более подробно, чтобы облегчить ориентирование подразделений при прохождении участков заражения и привязку схемы к карте.

полные и точные данные о противнике и местности, наблюдатель ведет

схему наблюдения.
На наблюдательных постах результаты наблюдения чаще всего отражают на схеме местности, которая готовится заранее по карте. В отдельных случаях схема местности составляется приемами глазомерной съемки.
Прибыв на наблюдательный пост, наблюдатель на­носит на схему местности свое местоположение (место наблюдательного поста), полосу (сектор) наблюдения и ориентиры.
Для удобства наблюдения и последовательного осмотра местности полоса (сектор) наблюдения делится по глубине на зоны: ближнюю, включающую участок, детально просматриваемый невооруженным глазом (примерно до 400 м); среднюю, в пределах 400— 800 м; дальнюю, включающую весь остальной участок местности в пределах видимости.

те участки местности, которые закрыты от наблюдателя какими-либо местными предметами

или формами рельефа. Делается это в таком порядке:
- просматривая полосу (сектор) справа налево по зонам наблюдения, находят местные предметы и детали рельефа, ограничивающие обзор участка в глубину;
- определяют, на какую дальность каждый из этих предметов ограничивает видимость;
- определив на местности ближние и дальние границы непросматриваемых участков, наносят их на схему и отмечают условным знаком поля невидимости (штриховкой).
Подготовленная таким образом схема значительно облегчает работу наблюдателя. Например, в направлении высоты «Длинная» наблюдатель услышал короткий и глухой звук выстрела, а затем в воздухе были видны кольца белого дыма. Эти признаки характерны для миномета. Самого же миномета наблюдатель не видит. Значит, миномет находится в поле невидимости за высотой, и наблюдатель ставит в этом месте на схеме со­ответствующий условный знак.
В случае необходимости сведения, полученные на­блюдением, передаются по телефону или другим средствам связи. При этом местоположение обнаруженных объектов указывается относительно обозначенных на схеме ориентиров.

с необходимой точностью, полнотой и наглядностью.
Нанесенное на рабочую карту положение

своих войск и войск противника должно соответствовать их расположению на местности. Средства ядерного нападения противника, его пункты управления и другие важные цели наносят на карту с точностью 0,5 — 1 мм. Такие же требования предъявляются к нанесению на карту своих огневых позиций, а также переднего края и флангов. Точность нанесения других элементов боевых порядков не должна превышать 3 — 4 мм. Строгое соблюдение этих требований необходимо потому, что эффективная поддержка подразделений огнем возможна лишь при точном целеуказании. В условиях современных боевых действий, которые ведутся в высоком темпе не только днем, но и ночью, требования к точному ведению рабочих карт резко возросли. Неточное целеуказание чревато неоправданными потерями, так как затрудняет управление подразделениями в бою, нарушает взаимодействие артиллерии и авиации с мотострелковыми и танковыми подразделениями.
Полнота нанесенной на карту обстановки определяется объемом данных, необходимых для управления подразделениями в бою. Избыточные данные, нанесенные на карту, усложняют работу с ней. Данные о положении своих войск обычно наносят на две ступени ниже (в батальоне — до взвода). Подробность нанесения на карту данных о противнике зависит от звена управления и функциональных обязанностей командира (начальника).

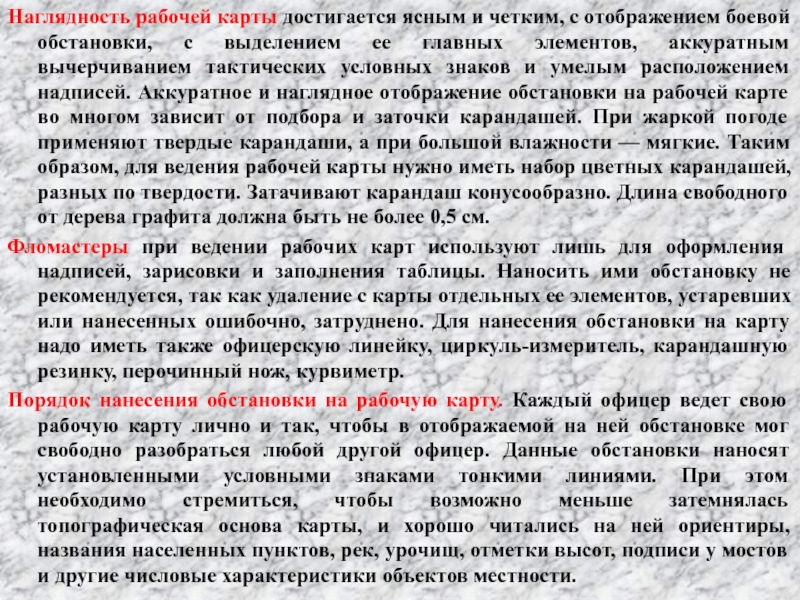

обстановки, с выделением ее главных элементов, аккуратным вычерчиванием тактических условных

знаков и умелым расположением надписей. Аккуратное и наглядное отображение обстановки на рабочей карте во многом зависит от подбора и заточки карандашей. При жаркой погоде применяют твердые карандаши, а при большой влажности — мягкие. Таким образом, для ведения рабочей карты нужно иметь набор цветных карандашей, разных по твердости. Затачивают карандаш конусообразно. Длина свободного от дерева графита должна быть не более 0,5 см.
Фломастеры при ведении рабочих карт используют лишь для оформления надписей, зарисовки и заполнения таблицы. Наносить ими обстановку не рекомендуется, так как удаление с карты отдельных ее элементов, устаревших или нанесенных ошибочно, затруднено. Для нанесения обстановки на карту надо иметь также офицерскую линейку, циркуль-измеритель, карандашную резинку, перочинный нож, курвиметр.
Порядок нанесения обстановки на рабочую карту. Каждый офицер ведет свою рабочую карту лично и так, чтобы в отображаемой на ней обстановке мог свободно разобраться любой другой офицер. Данные обстановки наносят установленными условными знаками тонкими линиями. При этом необходимо стремиться, чтобы возможно меньше затемнялась топографическая основа карты, и хорошо читались на ней ориентиры, названия населенных пунктов, рек, урочищ, отметки высот, подписи у мостов и другие числовые характеристики объектов местности.

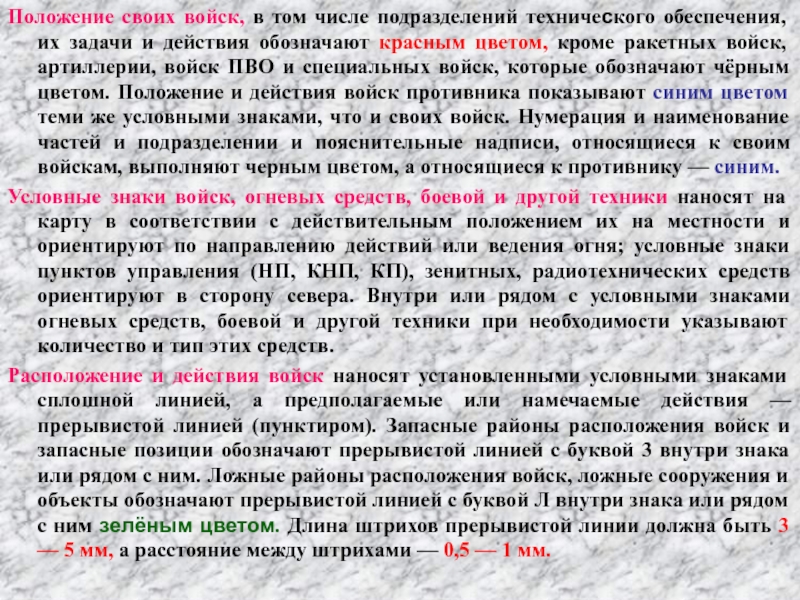

задачи и действия обозначают красным цветом, кроме ракетных войск, артиллерии,

войск ПВО и специальных войск, которые обозначают чёрным цветом. Положение и действия войск противника показывают синим цветом, теми же условными знаками, что и своих войск. Нумерация и наименование частей и подразделений и пояснительные надписи, относящиеся к своим войскам, выполняют черным цветом, а относящиеся к противнику — синим.
Условные знаки войск, огневых средств, боевой и другой техники наносят на карту в соответствии с действительным положением их на местности и ориентируют по направлению действий или ведения огня; условные знаки пунктов управления (НП, КНП, КП), зенитных, радиотехнических средств ориентируют в сторону севера. Внутри или рядом с условными знаками огневых средств, боевой и другой техники при необходимости указывают количество и тип этих средств.
Расположение и действия войск наносят установленными условными знаками сплошной линией, а предполагаемые или намечаемые действия — прерывистой линией (пунктиром). Запасные районы расположения войск и запасные позиции обозначают прерывистой линией с буквой 3 внутри знака или рядом с ним. Ложные районы расположения войск, ложные сооружения и объекты обозначают прерывистой линией с буквой Л внутри знака или рядом с ним зелёным цветом. Длина штрихов прерывистой линии должна быть 3 — 5 мм, а расстояние между штрихами — 0,5 — 1 мм.

начальными буквами наименований источников (наблюдение — Н, показания пленных —

П, документы противника — ДП, войсковая разведка — ВР, воздушная разведка — А и др.). Надпись выполняют в виде дроби: в числителе — источник сведений, в знаменателе — время и дата, к которым относятся данные о противнике. Сведения, требующие проверки, отмечают знаком вопроса, который ставят справа от объекта (цели) противника. При необходимости показать выдвижение или расположение противника, находящегося за рамками карты на определенном удалении, применяют один из способов, приведенных на рис. 2.

рамкой карты.

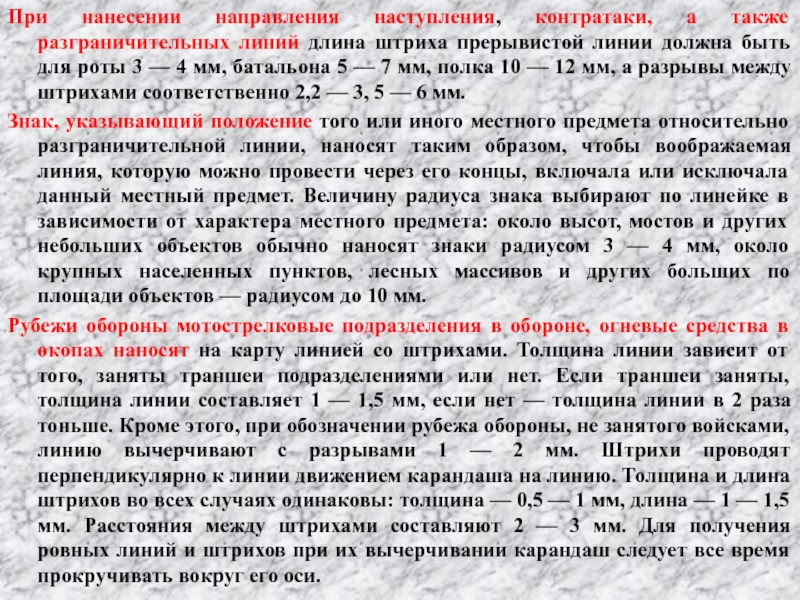

штриха прерывистой линии должна быть для роты 3 — 4

мм, батальона 5 — 7 мм, полка 10 — 12 мм, а разрывы между штрихами соответственно 2,2 — 3, 5 — 6 мм.
Знак, указывающий положение того или иного местного предмета относительно разграничительной линии, наносят таким образом, чтобы воображаемая линия, которую можно провести через его концы, включала или исключала данный местный предмет. Величину радиуса знака выбирают по линейке в зависимости от характера местного предмета: около высот, мостов и других небольших объектов обычно наносят знаки радиусом 3 — 4 мм, около крупных населенных пунктов, лесных массивов и других больших по площади объектов — радиусом до 10 мм.
Рубежи обороны мотострелковые подразделения в обороне, огневые средства в окопах наносят на карту линией со штрихами. Толщина линии зависит от того, заняты траншеи подразделениями или нет. Если траншеи заняты, толщина линии составляет 1 — 1,5 мм, если нет — толщина линии в 2 раза тоньше. Кроме этого, при обозначении рубежа обороны, не занятого войсками, линию вычерчивают с разрывами 1 — 2 мм. Штрихи проводят перпендикулярно к линии движением карандаша на линию. Толщина и длина штрихов во всех случаях одинаковы: толщина — 0,5 — 1 мм, длина — 1 — 1,5 мм. Расстояния между штрихами составляют 2 — 3 мм. Для получения ровных линий и штрихов при их вычерчивании карандаш следует все время прокручивать вокруг его оси.

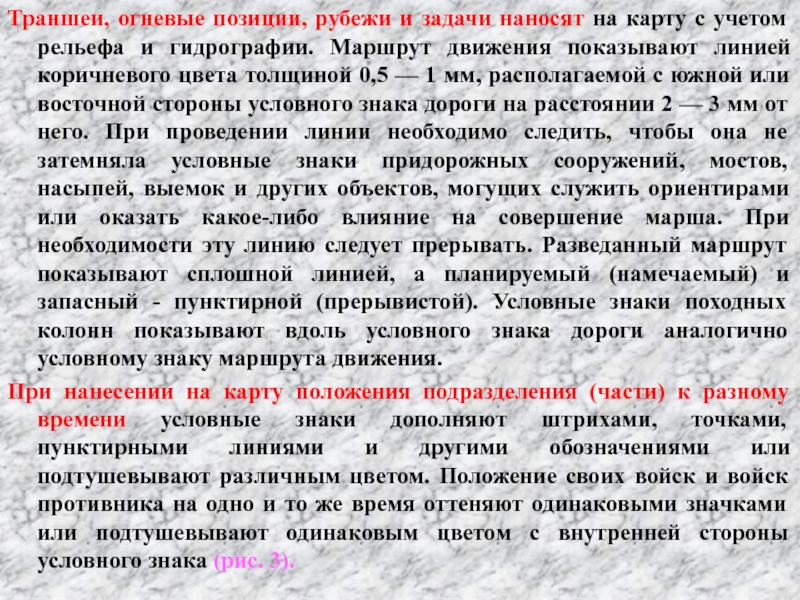

учетом рельефа и гидрографии. Маршрут движения показывают линией коричневого цвета

толщиной 0,5 — 1 мм, располагаемой с южной или восточной стороны условного знака дороги на расстоянии 2 — 3 мм от него. При проведении линии необходимо следить, чтобы она не затемняла условные знаки придорожных сооружений, мостов, насыпей, выемок и других объектов, могущих служить ориентирами или оказать какое-либо влияние на совершение марша. При необходимости эту линию следует прерывать. Разведанный маршрут показывают сплошной линией, а планируемый (намечаемый) и запасный - пунктирной (прерывистой). Условные знаки походных колонн показывают вдоль условного знака дороги аналогично условному знаку маршрута движения.
При нанесении на карту положения подразделения (части) к разному времени условные знаки дополняют штрихами, точками, пунктирными линиями и другими обозначениями или подтушевывают различным цветом. Положение своих войск и войск противника на одно и то же время оттеняют одинаковыми значками или подтушевывают одинаковым цветом с внутренней стороны условного знака (рис. 3).

данных в приземлённом слое.

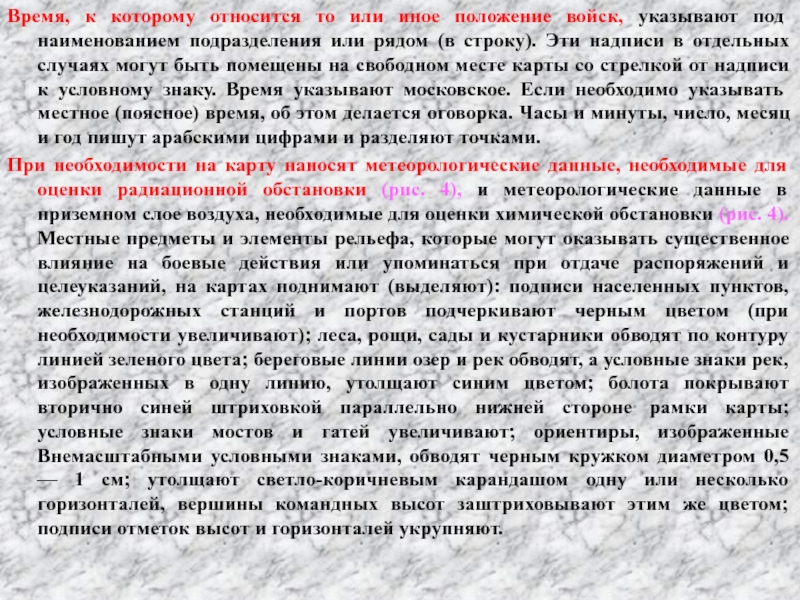

под наименованием подразделения или рядом (в строку). Эти надписи в

отдельных случаях могут быть помещены на свободном месте карты со стрелкой от надписи к условному знаку. Время указывают московское. Если необходимо указывать местное (поясное) время, об этом делается оговорка. Часы и минуты, число, месяц и год пишут арабскими цифрами и разделяют точками.
При необходимости на карту наносят метеорологические данные, необходимые для оценки радиационной обстановки (рис. 4), и метеорологические данные в приземном слое воздуха, необходимые для оценки химической обстановки (рис. 4). Местные предметы и элементы рельефа, которые могут оказывать существенное влияние на боевые действия или упоминаться при отдаче распоряжений и целеуказаний, на картах поднимают (выделяют): подписи населенных пунктов, железнодорожных станций и портов подчеркивают черным цветом (при необходимости увеличивают); леса, рощи, сады и кустарники обводят по контуру линией зеленого цвета; береговые линии озер и рек обводят, а условные знаки рек, изображенных в одну линию, утолщают синим цветом; болота покрывают вторично синей штриховкой параллельно нижней стороне рамки карты; условные знаки мостов и гатей увеличивают; ориентиры, изображенные Внемасштабными условными знаками, обводят черным кружком диаметром 0,5 — 1 см; утолщают светло-коричневым карандашом одну или несколько горизонталей, вершины командных высот заштриховывают этим же цветом; подписи отметок высот и горизонталей укрупняют.

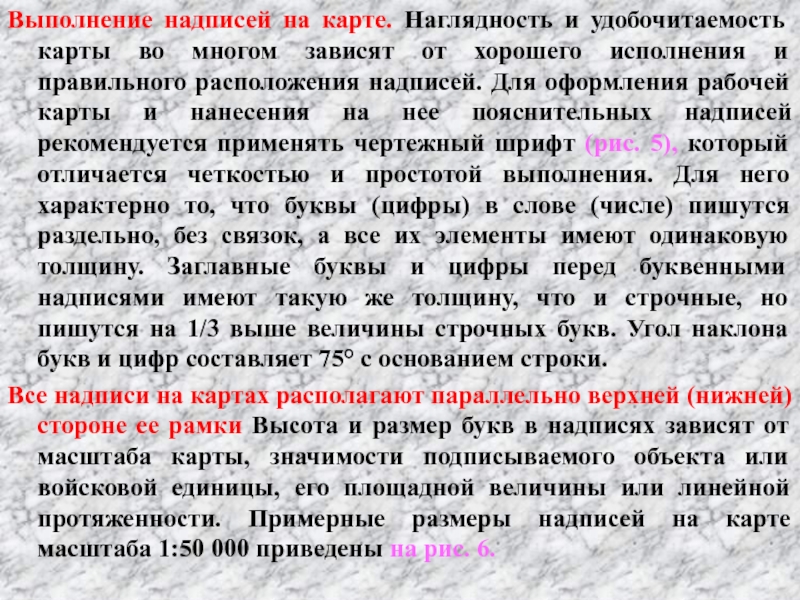

зависят от хорошего исполнения и правильного расположения надписей. Для оформления

рабочей карты и нанесения на нее пояснительных надписей рекомендуется применять чертежный шрифт (рис. 5), который отличается четкостью и простотой выполнения. Для него характерно то, что буквы (цифры) в слове (числе) пишутся раздельно, без связок, а все их элементы имеют одинаковую толщину. Заглавные буквы и цифры перед буквенными надписями имеют такую же толщину, что и строчные, но пишутся на 1/3 выше величины строчных букв. Угол наклона букв и цифр составляет 75° с основанием строки.

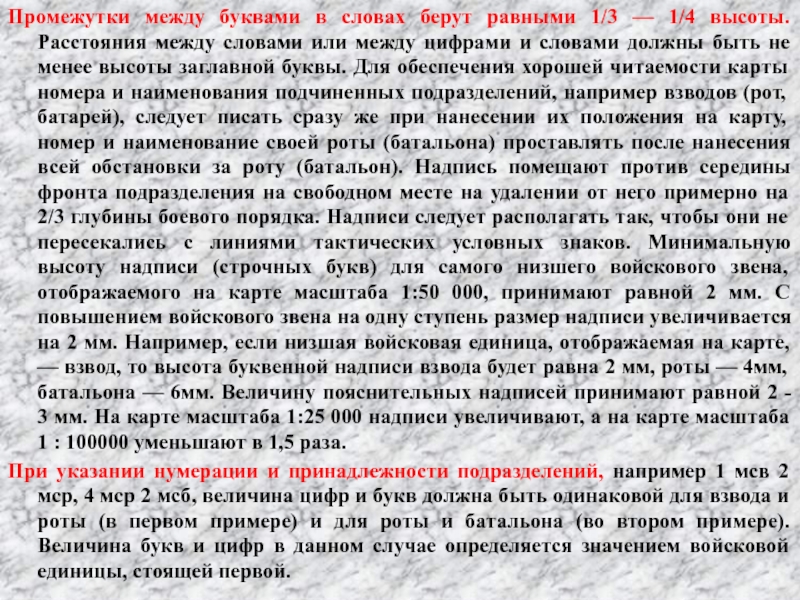

Все надписи на картах располагают параллельно верхней (нижней) стороне ее рамки Высота и размер букв в надписях зависят от масштаба карты, значимости подписываемого объекта или войсковой единицы, его площадной величины или линейной протяженности. Примерные размеры надписей на карте масштаба 1:50 000 приведены на рис. 6.

высоты. Расстояния между словами или между цифрами и словами должны

быть не менее высоты заглавной буквы. Для обеспечения хорошей читаемости карты номера и наименования подчиненных подразделений, например взводов (рот, батарей), следует писать сразу же при нанесении их положения на карту, номер и наименование своей роты (батальона) проставлять после нанесения всей обстановки за роту (батальон). Надпись помещают против середины фронта подразделения на свободном месте на удалении от него примерно на 2/3 глубины боевого порядка. Надписи следует располагать так, чтобы они не пересекались с линиями тактических условных знаков. Минимальную высоту надписи (строчных букв) для самого низшего войскового звена, отображаемого на карте масштаба 1:50 000, принимают равной 2 мм. С повышением войскового звена на одну ступень размер надписи увеличивается на 2 мм. Например, если низшая войсковая единица, отображаемая на карте, — взвод, то высота буквенной надписи взвода будет равна 2 мм, роты — 4мм, батальона — 6мм. Величину пояснительных надписей принимают равной 2 - 3 мм. На карте масштаба 1:25 000 надписи увеличивают, а на карте масштаба 1 : 100000 уменьшают в 1,5 раза.
При указании нумерации и принадлежности подразделений, например 1 мсв 2 мср, 4 мср 2 мсб, величина цифр и букв должна быть одинаковой для взвода и роты (в первом примере) и для роты и батальона (во втором примере). Величина букв и цифр в данном случае определяется значением войсковой единицы, стоящей первой.

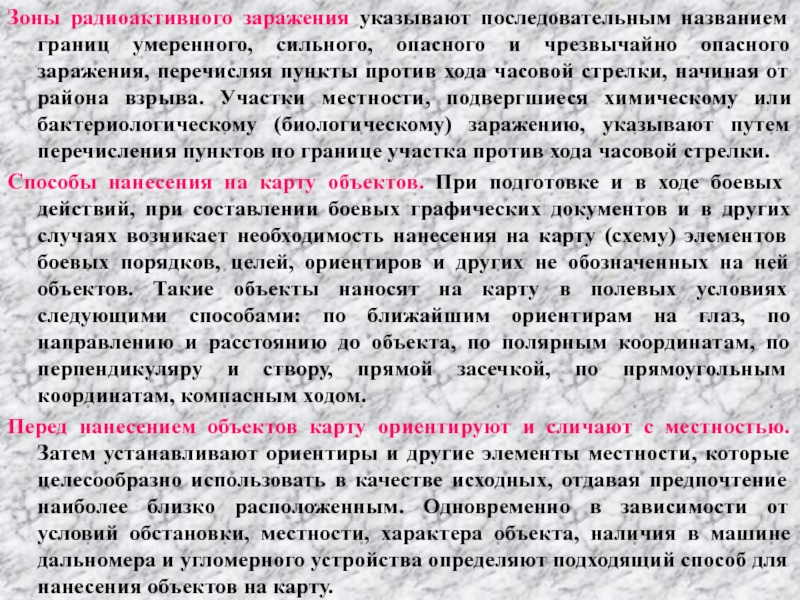

боевых действий, при составлении боевых графических документов и в других

случаях возникает необходимость нанесения на карту (схему) элементов боевых порядков, целей, ориентиров и других, не обозначенных на ней объектов. Такие объекты наносят на карту в полевых условиях следующими способами: по ближайшим ориентирам на глаз, по направлению и расстоянию до объекта, по полярным координатам, по перпендикуляру и створу, прямой засечкой, по прямоугольным координатам, компасным ходом.
Перед нанесением объектов карту ориентируют и сличают с местностью. Затем устанавливают ориентиры и другие элементы местности, которые целесообразно использовать в качестве исходных, отдавая предпочтение наиболее близко расположенным. Одновременно в зависимости от условий обстановки, местности, характера объекта, наличия в машине дальномера и угломерного устройства определяют подходящий способ для нанесения объектов на карту.

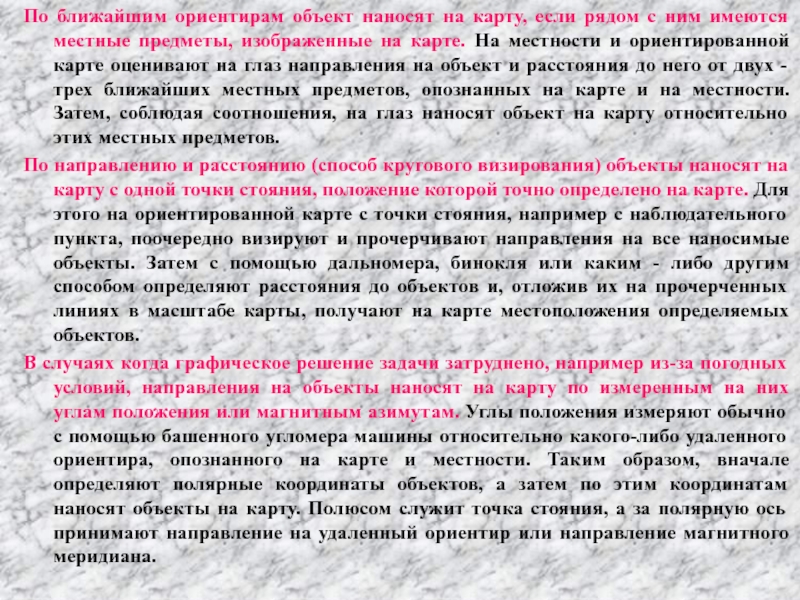

По ближайшим ориентирам объект наносят на карту, если рядом с ним имеются местные предметы, изображенные на карте. На местности и ориентированной карте оценивают на глаз направления на объект и расстояния до него от двух - трех ближайших местных предметов, опознанных на карте и на местности. Затем, соблюдая соотношения, на глаз наносят объект на карту относительно этих местных предметов.

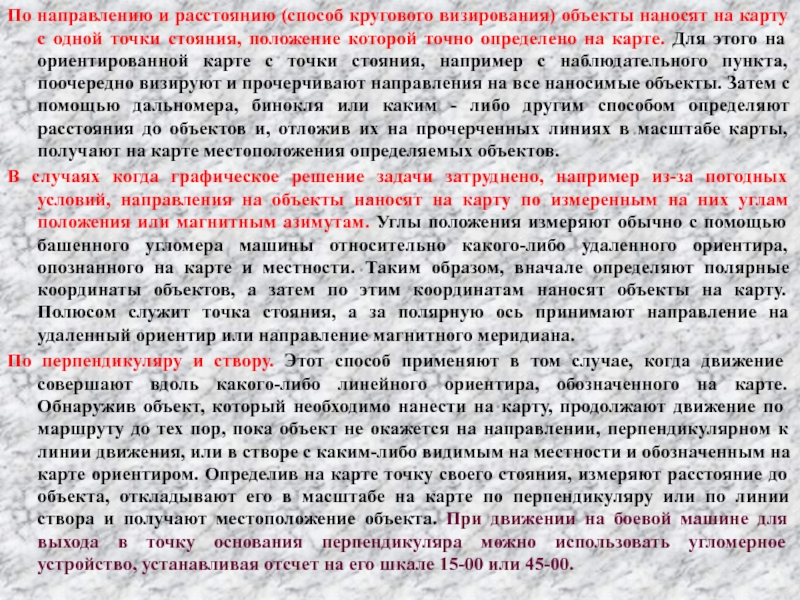

карту с одной точки стояния, положение которой точно определено на

карте. Для этого на ориентированной карте с точки стояния, например с наблюдательного пункта, поочередно визируют и прочерчивают направления на все наносимые объекты. Затем с помощью дальномера, бинокля или каким - либо другим способом определяют расстояния до объектов и, отложив их на прочерченных линиях в масштабе карты, получают на карте местоположения определяемых объектов.
В случаях когда графическое решение задачи затруднено, например из-за погодных условий, направления на объекты наносят на карту по измеренным на них углам положения или магнитным азимутам. Углы положения измеряют обычно с помощью башенного угломера машины относительно какого-либо удаленного ориентира, опознанного на карте и местности. Таким образом, вначале определяют полярные координаты объектов, а затем по этим координатам наносят объекты на карту. Полюсом служит точка стояния, а за полярную ось принимают направление на удаленный ориентир или направление магнитного меридиана.
По перпендикуляру и створу. Этот способ применяют в том случае, когда движение совершают вдоль какого-либо линейного ориентира, обозначенного на карте. Обнаружив объект, который необходимо нанести на карту, продолжают движение по маршруту до тех пор, пока объект не окажется на направлении, перпендикулярном к линии движения, или в створе с каким-либо видимым на местности и обозначенным на карте ориентиром. Определив на карте точку своего стояния, измеряют расстояние до объекта, откладывают его в масштабе на карте по перпендикуляру или по линии створа и получают местоположение объекта. При движении на боевой машине для выхода в точку основания перпендикуляра можно использовать угломерное устройство, устанавливая отсчет на его шкале 15-00 или 45-00.

точек.

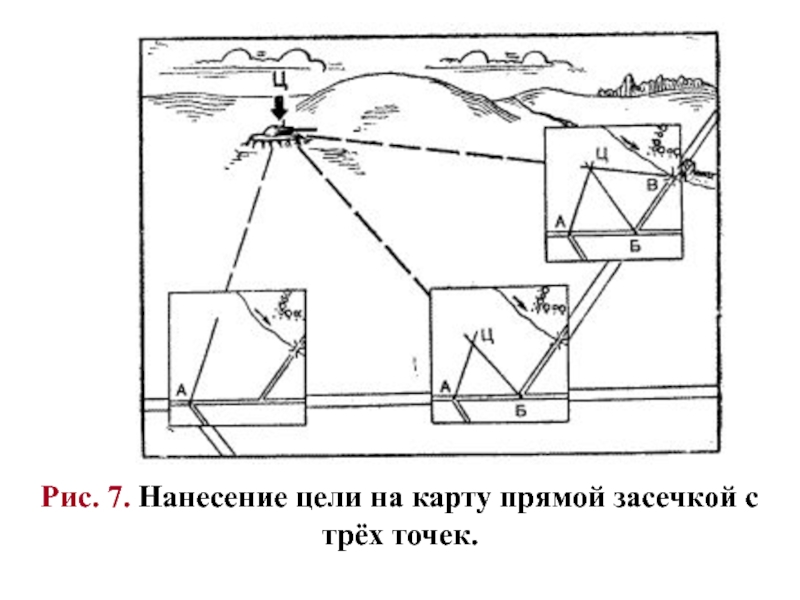

карте, с которых виден определяемый объект. На исходной точке А

(рис. 7) тщательно ориентируют карту, визируют по линейке на определяемый объект и прочерчивают на карте направление. Аналогичные действия повторяют в точке В. Пересечение двух направлений определит положение объекта на карте. Засечку следует делать по возможности так, чтобы угол пересечения направлений (угол засечки) находился в пределах 30 — 150°. При углах засечки менее 30 и более 150° ошибка в положении объекта на карте будет большой. Точность нанесения объекта на карту повышается, если засечку выполняют с трех точек. В этом случае при пересечении трех направлений обычно получается треугольник погрешности. Если стороны треугольника равны 2 — 3 мм, то искомую точку располагают в его центре. При больших сторонах треугольника засечку повторяют или проводят направление с четвертой точки.
В условиях, затрудняющих работу с картой, например при плохой погоде, на точках А, В, С измеряют магнитные азимуты направлений на объект, переводят их в дирекционные углы и наносят по ним на карту (прочерчивают на карте направления) определяемый объект. Направления с точек засечки на определяемый объект могут быть определены также с помощью башенного угломера. При этом, если имеется видимость между точками стояния (точками местности, с которых осуществляется засечка), измеряют углы между направлениями на точки стояния и определяемый объект Если видимости нет, на точках стояния определяют углы между удаленными ориентирами, имеющимися на карте, и определяемым объектом. Измеренные углы затем строят на карте.

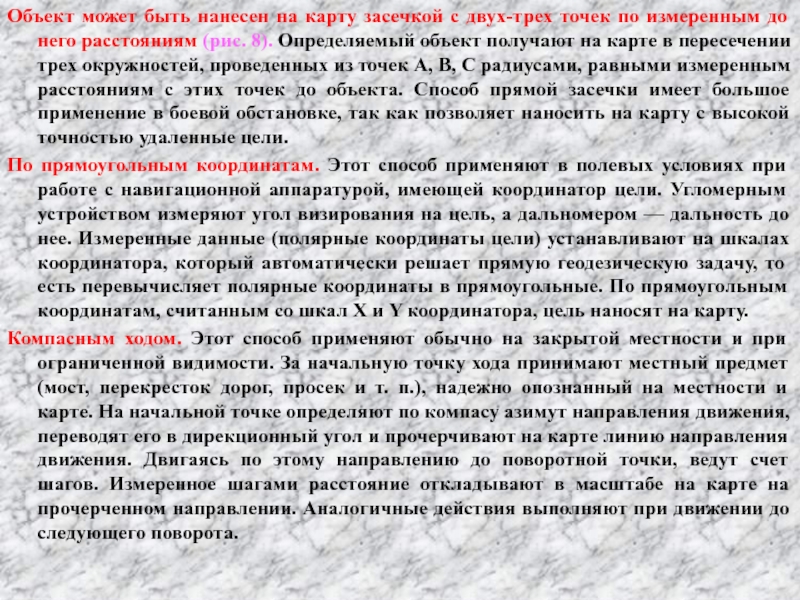

по измеренным до него расстояниям (рис. 8). Определяемый объект получают

на карте в пересечении трех окружностей, проведенных из точек А, В, С радиусами, равными измеренным расстояниям с этих точек до объекта. Способ прямой засечки имеет большое применение в боевой обстановке, так как позволяет наносить на карту с высокой точностью удаленные цели.
По прямоугольным координатам. Этот способ применяют в полевых условиях при работе с навигационной аппаратурой, имеющей координатор цели. Угломерным устройством измеряют угол визирования на цель, а дальномером — дальность до нее. Измеренные данные (полярные координаты цели) устанавливают на шкалах координатора, который автоматически решает прямую геодезическую задачу, то есть перевычисляет полярные координаты в прямоугольные. По прямоугольным координатам, считанным со шкал X и Y координатора, цель наносят на карту.

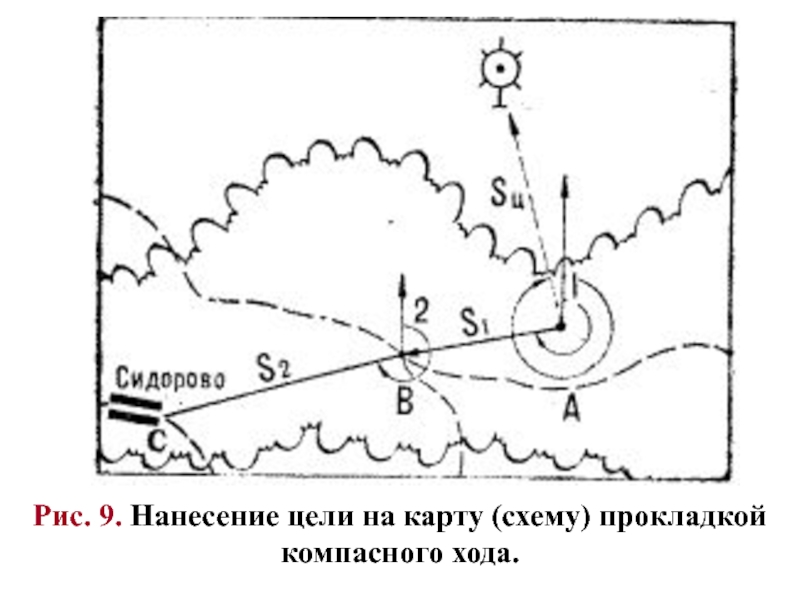

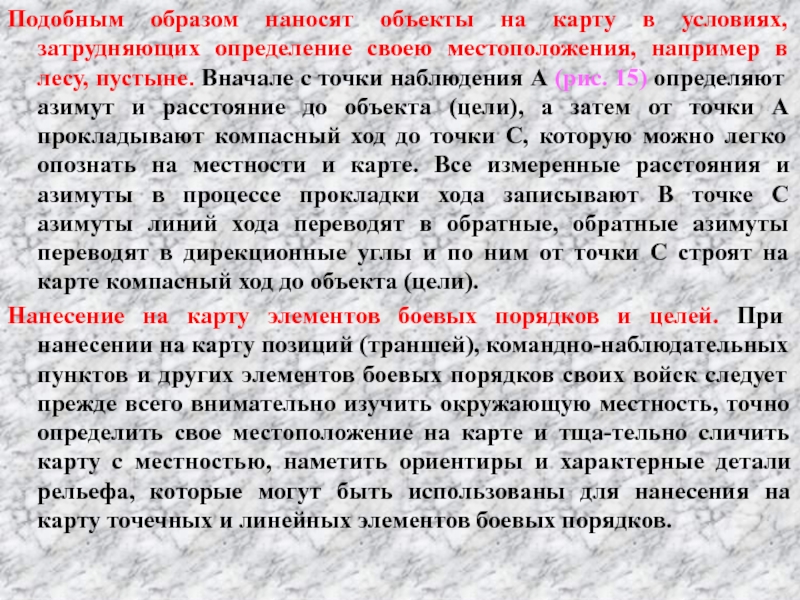

Компасным ходом. Этот способ применяют обычно на закрытой местности и при ограниченной видимости. За начальную точку хода принимают местный предмет (мост, перекресток дорог, просек и т. п.), надежно опознанный на местности и карте. На начальной точке определяют по компасу азимут направления движения, переводят его в дирекционный угол и прочерчивают на карте линию направления движения. Двигаясь по этому направлению до поворотной точки, ведут счет шагов. Измеренное шагами расстояние откладывают в масштабе на карте на прочерченном направлении. Аналогичные действия выполняют при движении до следующего поворота.

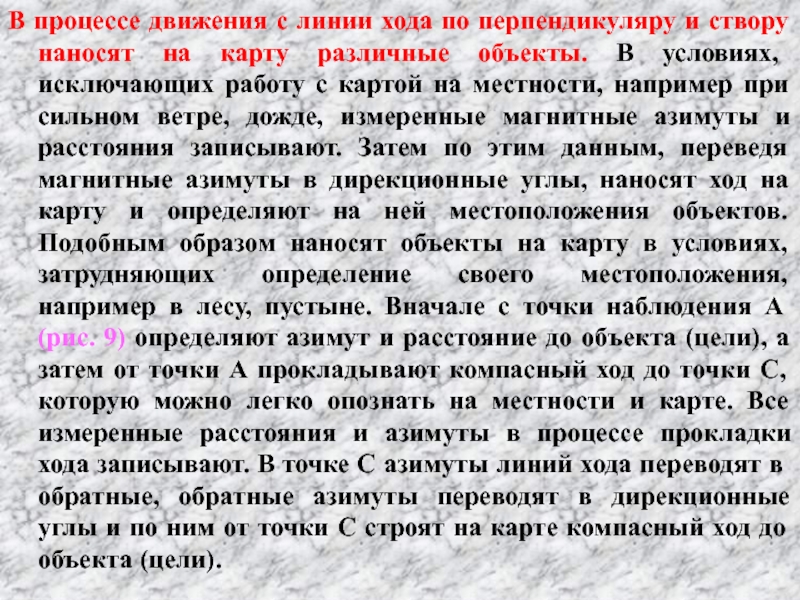

наносят на карту различные объекты. В условиях, исключающих работу с

картой на местности, например при сильном ветре, дожде, измеренные магнитные азимуты и расстояния записывают. Затем по этим данным, переведя магнитные азимуты в дирекционные углы, наносят ход на карту и определяют на ней местоположения объектов. Подобным образом наносят объекты на карту в условиях, затрудняющих определение своего местоположения, например в лесу, пустыне. Вначале с точки наблюдения А (рис. 9) определяют азимут и расстояние до объекта (цели), а затем от точки А прокладывают компасный ход до точки С, которую можно легко опознать на местности и карте. Все измеренные расстояния и азимуты в процессе прокладки хода записывают. В точке С азимуты линий хода переводят в обратные, обратные азимуты переводят в дирекционные углы и по ним от точки С строят на карте компасный ход до объекта (цели).

на карту позиций (траншей), командно-наблюдательных пунктов и других элементов боевых

порядков своих войск следует прежде всего внимательно изучить окружающую местность, точно определить свое местоположение на карте и тщательно сличить карту с местностью, наметить ориентиры и характерные детали рельефа, которые могут быть использованы для нанесения на карту точечных и линейных элементов боевых порядков.

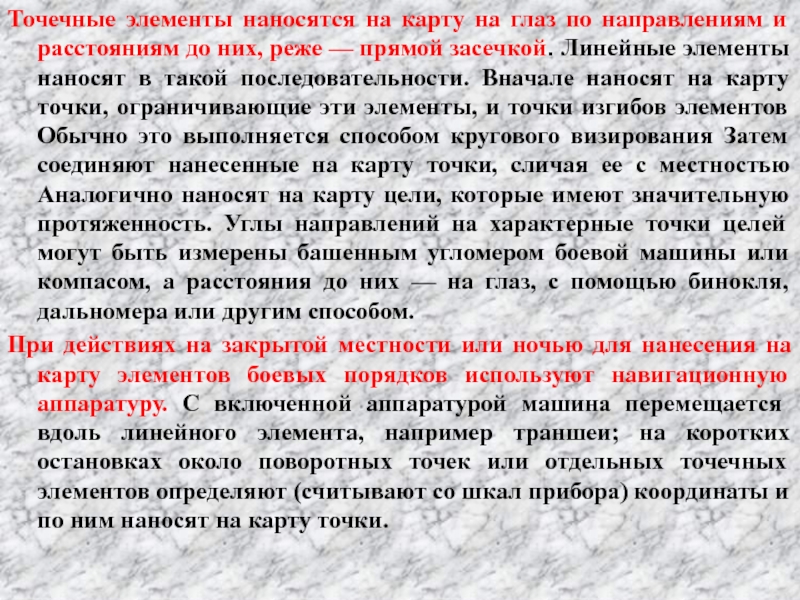

Точечные элементы наносятся на карту на глаз по направлениям и расстояниям до них, реже — прямой засечкой. Линейные элементы наносят в такой последовательности. Вначале наносят на карту точки, ограничивающие эти элементы, и точки изгибов элементов Обычно это выполняется способом кругового визирования. Затем соединяют нанесенные на карту точки, сличая ее с местностью. Аналогично наносят на карту цели, которые имеют значительную протяженность. Углы направлений на характерные точки целей могут быть измерены башенным угломером боевой машины или компасом, а расстояния до них — на глаз, с помощью бинокля, дальномера или другим способом.
При действиях на закрытой местности или ночью для нанесения на карту элементов боевых порядков используют навигационную аппаратуру. С включенной аппаратурой машина перемещается вдоль линейного элемента, например траншеи; на коротких остановках около поворотных точек или отдельных точечных элементов определяют (считывают со шкал прибора) координаты и по ним наносят на карту точки.

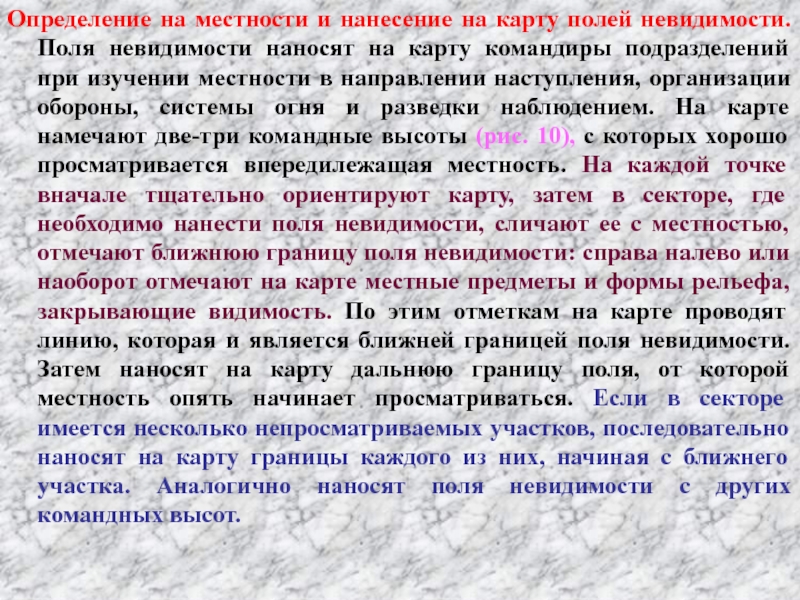

невидимости наносят на карту командиры подразделений при изучении местности в

направлении наступления, организации обороны, системы огня и разведки наблюдением. На карте намечают две-три командные высоты (рис. 10), с которых хорошо просматривается впередилежащая местность. На каждой точке вначале тщательно ориентируют карту, затем в секторе, где необходимо нанести поля невидимости, сличают ее с местностью, отмечают ближнюю границу поля невидимости: справа налево или наоборот отмечают на карте местные предметы и формы рельефа, закрывающие видимость. По этим отметкам на карте проводят линию, которая и является ближней границей поля невидимости. Затем наносят на карту дальнюю границу поля, от которой местность опять начинает просматриваться. Если в секторе имеется несколько непросматриваемых участков, последовательно наносят на карту границы каждого из них, начиная с ближнего участка. Аналогично наносят поля невидимости с других командных высот.

в различных направлениях, чтобы было видно, с каких пунктов они

не просматриваются. Границы полей невидимости и штриховку наносят на карту простым карандашом тонкими линиями, не затемняя топографические элементы и тактическую обстановку. Анализ полей невидимости позволяет определить скрытные подходы к опорным пунктам, возможные места сосредоточения противника и наиболее вероятные направления появления его вертолетов огневой поддержки. При определении полей невидимости, которые могут быть использованы противником для полета вертолетов на малых высотах, заранее определяют глубину укрытий полей невидимости, то есть расстояния по высоте от луча зрения с наблюдательного пункта до земной поверхности за укрытием. Величину глубины укрытия отмечают на карте.

должно соответствовать их расположению на местности. Средства ядерного нападения противника,

его пункты управления и другие важные цели наносят на карту с точностью 0,5 — 1 мм. Такие же требования предъявляются к нанесению , на карту своих огневых позиций, а также переднего края и флангов. Точность нанесения других элементов боевых порядков не должна превышать 3 — 4 мм. Строгое соблюдение этих требований необходимо потому, что эффективная поддержка подразделений огнем возможна лишь при точном целеуказании. В условиях современных боевых действий, которые ведутся , в высоком темпе не только днем, но и ночью, требования к точному ведению рабочих карт резко возросли. Неточное целеуказание чревато неоправданными потерями, так как затрудняет управление подразделениями в бою, нарушает взаимодействие артиллерии и авиации с мотострелковыми и танковыми подразделениями.
Полнота нанесенной на карту обстановки определяется объемом данных, необходимых для управления подразделениями в бою. Избыточные данные, нанесенные на карту, усложняют работу с ней. Данные о положении своих войск обычно наносят на две ступени ниже (в батальоне — до взвода). Подробность нанесения на карту данных о противнике зависит от звена управления и функциональных обязанностей командира (начальника).

с выделением ее главных элементов, аккуратным вычерчиванием тактических условных знаков

и умелым расположением надписей. Аккуратное и наглядное отображение обстановки на рабочей карте во многом зависит от подбора и заточки карандашей. При жаркой погоде применяют твердые карандаши, а при большой влажности — мягкие. Таким образом, для ведения рабочей карты нужно иметь набор цветных карандашей, разных по твердости. Затачивают карандаш конусообразно. Длина свободного от дерева графита должна быть не более 0,5 см.
Фломастеры при ведении рабочих карт используют лишь для оформления надписей, разграфки и заполнения таблицы. Наносить ими обстановку не рекомендуется, так как удаление с карты отдельных ее элементов, устаревших или нанесенных ошибочно, затруднено. Для нанесения обстановки на карту надо иметь также офицерскую линейку, циркуль-измеритель, карандашную резинку, перочинный нож, курвиметр.
Порядок нанесения обстановки на рабочую карту. Каждый офицер ведет свою рабочую карту лично и так, чтобы в отображаемой на ней обстановке мог свободно разобраться любой другой офицер. Данные обстановки наносят установленными условными знаками тонкими линиями. При этом необходимо стремиться, чтобы возможно меньше затемнялась топографическая основа карты и хорошо читались на ней ориентиры, названия населенных пунктов, рек, урочищ, отметки высот, подписи у мостов и другие числовые характеристики объектов местности.

задачи и действия обозначают красным цветом, кроме ракетных войск, артиллерии,

войск ПВО и специальных войск, которые обозначают чёрным цветом. Положение и действия войск противника показывают синим цветом теми же условными знаками, что и своих войск. Нумерация и наименование частей и подразделении и пояснительные надписи, относящиеся к своим войскам, выполняют черным цветом, а относящиеся к противнику — синим.
Условные знаки войск, огневых средств, боевой и другой техники наносят на карту в соответствии с действительным положением их на местности и ориентируют по направлению действий или ведения огня; условные знаки пунктов управления (НП, КНП, КП), зенитных, радиотехнических средств ориентируют в сторону севера. Внутри или рядом с условными знаками огневых средств, боевой и другой техники при необходимости указывают количество и тип этих средств.
Расположение и действия войск наносят установленными условными знаками сплошной линией, а предполагаемые или намечаемые действия — прерывистой линией (пунктиром). Запасные районы расположения войск и запасные позиции обозначают прерывистой линией с буквой 3 внутри знака или рядом с ним. Ложные районы расположения войск, ложные сооружения и объекты обозначают прерывистой линией с буквой Л внутри знака или рядом с ним зелёным цветом. Длина штрихов прерывистой линии должна быть 3 — 5 мм, а расстояние между штрихами — 0,5 — 1 мм.

начальными буквами наименований источников (наблюдение — Н, показания пленных —

П, документы противника — ДП, войсковая разведка — ВР, воздушная разведка — А и др.). Надпись выполняют в виде дроби: в числителе — источник сведений, в знаменателе — время и дата, к которым относятся данные о противнике. Сведения, требующие проверки, отмечают знаком вопроса, который ставят справа от объекта (цели) противника. При необходимости показать выдвижение или расположение противника, находящегося за рамками карты на определенном удалении, применяют один из способов, приведенных на рис. 11.
При нанесении направления наступления, контратаки, а также разграничительных линий длина штриха прерывистой линии должна быть для роты 3 — 4 мм, батальона 5 — 7 мм, полка 10 — 12 мм, а разрывы между штрихами соответственно 2,2 — 3, 5 — 6 мм.
Знак, указывающий положение того или иного местного предмета относительно разграничительной линии, наносят таким образом, чтобы воображаемая линия, которую можно провести через его концы, включала или исключала данный местный предмет. Величину радиуса знака выбирают по линейке в зависимости от характера местного предмета: около высот, мостов и других небольших объектов обычно наносят знаки радиусом 3 — 4 мм, около крупных населенных пунктов, лесных массивов и других больших по площади объектов — радиусом до 10 мм.

рамкой карты.

наносят на карту линией со штрихами. Толщина линии зависит от

того, заняты траншеи подразделениями или нет. Если траншеи заняты, толщина линии составляет 1 — 1,5 мм, если нет — толщина линии в 2 раза тоньше. Кроме этого, при обозначении рубежа обороны, не занятого войсками, линию вычерчивают с разрывами 1 — 2 мм. Штрихи проводят перпендикулярно к линии движением карандаша на линию. Толщина и длина штрихов во всех случаях одинаковы: толщина — 0,5 — 1 мм, длина — 1 — 1,5 мм. Расстояния между штрихами составляют 2 — 3 мм. Для получения ровных линий и штрихов при их вычерчивании карандаш следует все время прокручивать вокруг его оси.
Траншеи, огневые позиции, рубежи и задачи наносят на карту с учетом рельефа и гидрографии. Маршрут движения показывают линией коричневого цвета толщиной 0,5 — 1 мм, располагаемой с южной или восточной стороны условного знака дороги на расстоянии 2 — 3 мм от него. При проведении линии необходимо следить, чтобы она не затемняла условные знаки придорожных сооружений, мостов, насыпей, выемок и других объектов, могущих служить ориентирами или оказать какое-либо влияние на совершение марша. При необходимости эту линию следует прерывать Разведанный маршрут показывают сплошной линией, а планируемый (намечаемый) и запасный — пунктирной (прерывистой). Условные знаки походных колонн показывают вдоль условного знака дороги аналогично условному знаку маршрута движения.

данных в приземлённом слое.

радиационной обстановки (рис. 3), и метеорологические данные в приземном слое

воздуха, необходимые для оценки химической обстановки (рис. 3). Местные предметы и элементы рельефа, которые могут оказывать существенное влияние на боевые действия или упоминаться при отдаче распоряжений и целеуказаний, на картах поднимают (выделяют): подписи населенных пунктов, железнодорожных станций и портов подчеркивают черным цветом (при необходимости увеличивают); леса, рощи, сады и кустарники обводят по контуру линией зеленого цвета; береговые линии озер и рек обводят, а условные знаки рек, изображенных в одну линию, утолщают синим цветом; болота покрывают вторично синей штриховкой параллельно нижней стороне рамки карты; условные знаки мостов и гатей увеличивают; ориентиры, изображенные Внемасштабными условными знаками, обводят черным кружком диаметром 0,5 — 1 см; утолщают светло-коричневым карандашом одну или несколько горизонталей, вершины командных высот заштриховывают этим же цветом; подписи отметок высот и горизонталей укрупняют.
При указании нумерации и принадлежности подразделений, например 1 мсв 2 мср, 4 мср 2 мсб, величина цифр и букв должна быть одинаковой для взвода и роты (в первом примере) и для роты и батальона (во втором примере). Величина букв и цифр в данном случае определяется значением войсковой единицы, стоящей первой.

по карте необходимо в целях единообразия, четкости изложения различных данных

и обеспечения лучшего взаимопонимания соблюдать определенные правила При постановке задач или заслушивании подчиненных на местности карту нужно держать ориентированной, чтобы можно было сличать ее с местностью.
Собственные названия населенных пунктов, рек, озер, лесов и других объектов местности указывают точно по карте, не склоняя их. Например: «...наступать в направлении Ивановка» Берега рек, озер, опушки лесов, окраины населенных пунктов называют по сторонам горизонта. Например: сев. берег р. Нара, зап. опушка леса «Сосновый». Берега рек можно называть также по направлению течения реки — правый или левый. Для обеспечения поиска объектов на карте следует указывать квадрат координатной сетки, в котором находится объект, например: квадрат 6084, высота 106,8 — при устном докладе, выс. 106,8 (6084)—в письменном документе.
Рубежи, районы сосредоточения (расположения) или действий указывают по пунктам (ориентирам), определяющим их положение. При этом районы (опорные пункты) своих подразделений указывают тремя пунктами, перечисляя их против хода часовой стрелки. Первым называют пункт, расположенный справа на переднем крае. Рубежи и линейные участки указывают не менее чем двумя пунктами, начиная с правого фланга.

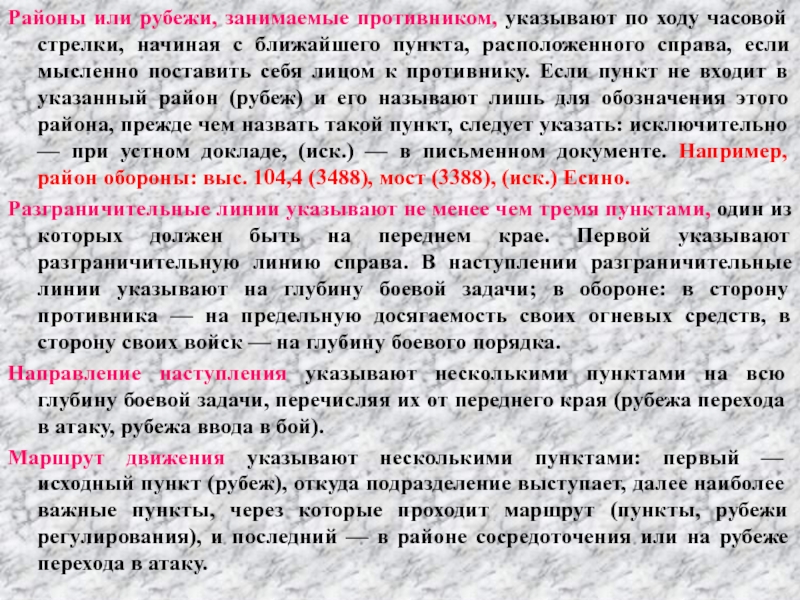

начиная с ближайшего пункта, расположенного справа, если мысленно поставить себя

лицом к противнику. Если пункт не входит в указанный район (рубеж) и его называют лишь для обозначения этого района, прежде чем назвать такой пункт, следует указать: исключительно — при устном докладе, (иск.) — в письменном документе. Например, район обороны: выс. 104,4 (3488), мост (3388), (иск.) Есино.
Разграничительные линии указывают не менее чем тремя пунктами, один из которых должен быть на переднем крае. Первой указывают разграничительную линию справа. В наступлении разграничительные линии указывают на глубину боевой задачи; в обороне: в сторону противника — на предельную досягаемость своих огневых средств, в сторону своих войск — на глубину боевого порядка.
Направление наступления указывают несколькими пунктами на всю глубину боевой задачи, перечисляя их от переднего края (рубежа перехода в атаку, рубежа ввода в бой).
Маршрут движения указывают несколькими пунктами: первый — исходный пункт (рубеж), откуда подразделение выступает, далее наиболее важные пункты, через которые проходит маршрут (пункты, рубежи регулирования), и последний — в районе сосредоточения или на рубеже перехода в атаку.

и чрезвычайно опасного заражения, перечисляя пункты против хода часовой стрелки,

начиная от района взрыва. Участки местности, подвергшиеся химическому или бактериологическому (биологическому) заражению, указывают путем перечисления пунктов по границе участка против хода часовой стрелки.
Способы нанесения на карту объектов. При подготовке и в ходе боевых действий, при составлении боевых графических документов и в других случаях возникает необходимость нанесения на карту (схему) элементов боевых порядков, целей, ориентиров и других не обозначенных на ней объектов. Такие объекты наносят на карту в полевых условиях следующими способами: по ближайшим ориентирам на глаз, по направлению и расстоянию до объекта, по полярным координатам, по перпендикуляру и створу, прямой засечкой, по прямоугольным координатам, компасным ходом.
Перед нанесением объектов карту ориентируют и сличают с местностью. Затем устанавливают ориентиры и другие элементы местности, которые целесообразно использовать в качестве исходных, отдавая предпочтение наиболее близко расположенным. Одновременно в зависимости от условий обстановки, местности, характера объекта, наличия в машине дальномера и угломерного устройства определяют подходящий способ для нанесения объектов на карту.

ним имеются местные предметы, изображенные на карте. На местности и

ориентированной карте оценивают на глаз направления на объект и расстояния до него от двух - трех ближайших местных предметов, опознанных на карте и на местности. Затем, соблюдая соотношения, на глаз наносят объект на карту относительно этих местных предметов.
По направлению и расстоянию (способ кругового визирования) объекты наносят на карту с одной точки стояния, положение которой точно определено на карте. Для этого на ориентированной карте с точки стояния, например с наблюдательного пункта, поочередно визируют и прочерчивают направления на все наносимые объекты. Затем с помощью дальномера, бинокля или каким - либо другим способом определяют расстояния до объектов и, отложив их на прочерченных линиях в масштабе карты, получают на карте местоположения определяемых объектов.
В случаях когда графическое решение задачи затруднено, например из-за погодных условий, направления на объекты наносят на карту по измеренным на них углам положения или магнитным азимутам. Углы положения измеряют обычно с помощью башенного угломера машины относительно какого-либо удаленного ориентира, опознанного на карте и местности. Таким образом, вначале определяют полярные координаты объектов, а затем по этим координатам наносят объекты на карту. Полюсом служит точка стояния, а за полярную ось принимают направление на удаленный ориентир или направление магнитного меридиана.

когда движение совершают вдоль какого-либо линейного ориентира, обозначенного на карте.

Обнаружив объект, который необходимо нанести на карту, продолжают движение по маршруту до тех пор, пока объект не окажется на направлении, перпендикулярном к линии движения, или в створе с каким-либо видимым на местности и обозначенным на карте ориентиром. Определив на карте точку своего стояния, измеряют расстояние до объекта, откладывают его в масштабе на карте по перпендикуляру или по линии створа и получают местоположение объекта. При движении на боевой машине для выхода в точку основания перпендикуляра можно использовать угломерное устройство, устанавливая отсчет на его шкале 15-00 или 45-00.
Прямой засечкой с двух - трех точек стояния, обозначенных на карте, с которых виден определяемый объект. На исходной точке А (рис. 13) тщательно ориентируют карту, визируют по линейке на определяемый объект и прочерчивают на карте направление. Аналогичные действия повторяют в точке В. Пересечение двух направлений определит положение объекта на карте. Засечку следует делать по возможности так, чтобы угол пересечения направлений (угол засечки) находился в пределах 30 — 150°. При углах засечки менее 30 и более 150° ошибка в положении объекта на карте будет большой. Точность нанесения объекта на карту повышается, если засечку выполняют с трех точек. В этом случае при пересечении трех направлений обычно получается треугольник погрешности. Если стороны треугольника равны 2 — 3 мм, то искомую точку располагают в его центре. При больших сторонах треугольника засечку повторяют или проводят направление с четвертой точки.

точек.

на точках А, В, С измеряют магнитные азимуты направлений на

объект, переводят их в дирекционные углы и наносят по ним на карту (прочерчивают на карте направления) определяемый объект. Направления с точек засечки на определяемый объект могут быть определены также с помощью башенного угломера. При этом, если имеется видимость между точками стояния (точками местности, с которых осуществляется засечка), измеряют углы между направлениями на точки стояния и определяемый объект Если видимости нет, на точках стояния определяют углы между удаленными ориентирами, имеющимися на карте, и определяемым объектом. Измеренные углы затем строят на карте.
Объект может быть нанесен на карту засечкой с двух-трех точек по измеренным до него расстояниям (рис. 14). Определяемый объект получают на карте в пересечении трех окружностей, проведенных из точек А, В, С радиусами, равными измеренным расстояниям с этих точек до объекта. Способ прямой засечки имеет большое применение в боевой обстановке, так как позволяет наносить на карту с высокой точностью удаленные цели.

работе с навигационной аппаратурой, имеющей координатор цели. Угломерным устройством измеряют

угол визирования на цель, а дальномером — дальность до нее. Измеренные данные (полярные координаты цели) устанавливают на шкалах координатора, который автоматически решает прямую геодезическую задачу, то есть перевычисляет полярные координаты в прямоугольные. По прямоугольным координатам, считанным со шкал X и Y координатора, цель наносят на карту.
Компасным ходом. Этот способ применяют обычно на закрытой местности и при ограниченной видимости. За начальную точку хода принимают местный предмет (мост, перекресток дорог, просек и т. п.), надежно опознанный на местности и карте. На начальной точке определяют по компасу азимут направления движения, переводят его в дирекционный угол и прочерчивают на карте линию направления движения. Двигаясь по этому направлению до поворотной точки, ведут счет шагов. Измеренное шагами расстояние откладывают в масштабе на карте на прочерченном направлении. Аналогичные действия выполняют при движении до следующего поворота. В процессе движения с линии хода по перпендикуляру и створу наносят на карту различные объекты. В условиях, исключающих работу с картой на местности, например при сильном ветре, дожде, измеренные магнитные азимуты и расстояния записывают. Затем по этим данным, переведя магнитные азимуты в дирекционные углы, наносят ход на карту и определяют на ней местоположения объектов.

своею местоположения, например в лесу, пустыне. Вначале с точки наблюдения

А (рис. 15) определяют азимут и расстояние до объекта (цели), а затем от точки А прокладывают компасный ход до точки С, которую можно легко опознать на местности и карте. Все измеренные расстояния и азимуты в процессе прокладки хода записывают В точке С азимуты линий хода переводят в обратные, обратные азимуты переводят в дирекционные углы и по ним от точки С строят на карте компасный ход до объекта (цели).
Нанесение на карту элементов боевых порядков и целей. При нанесении на карту позиций (траншей), командно-наблюдательных пунктов и других элементов боевых порядков своих войск следует прежде всего внимательно изучить окружающую местность, точно определить свое местоположение на карте и тща-тельно сличить карту с местностью, наметить ориентиры и характерные детали рельефа, которые могут быть использованы для нанесения на карту точечных и линейных элементов боевых порядков.

расстояниям до них, реже — прямой засечкой. Линейные элементы наносят

в такой последовательности. Вначале наносят на карту точки, ограничивающие эти элементы, и точки изгибов элементов Обычно это выполняется способом кругового визирования Затем соединяют нанесенные на карту точки, сличая ее с местностью Аналогично наносят на карту цели, которые имеют значительную протяженность. Углы направлений на характерные точки целей могут быть измерены башенным угломером боевой машины или компасом, а расстояния до них — на глаз, с помощью бинокля, дальномера или другим способом.
При действиях на закрытой местности или ночью для нанесения на карту элементов боевых порядков используют навигационную аппаратуру. С включенной аппаратурой машина перемещается вдоль линейного элемента, например траншеи; на коротких остановках около поворотных точек или отдельных точечных элементов определяют (считывают со шкал прибора) координаты и по ним наносят на карту точки.

вести боевые действия на самой разнообразной местности, в различных климатических

условиях. И чтобы тактические свойства местности были союзниками командира, действительно способствовали достижению успеха в бою, необходимо четко представлять, как влияют те или иные особенности местности на характер выполнения боевой задачи.
Все студенты – как будущие офицеры, изучив курс военной топографии, обязаны хорошо знать свойства карт и уметь:
— безошибочно читать и правильно использовать их в боевой обстановке;
— быстро изучать и оценивать по ним тактические свойства местности;
— уверенно ориентироваться на незнакомой местности, особенно ночью, в условиях ограниченной видимости;
— умело использовать карты при управлении подразделениями и целеуказании;
— точно определять по карте координаты выявленных целей и других объектов;
— быстро и точно наносить на карту элементы своего боевого порядка и результаты разведки;
— выполнять с необходимой точностью полевые измерения на местности;
— умело организовывать и проводить топографическую подготовку солдат и сержантов.
Последующие занятия по курсу военной топографии в той или иной мере будут посвящены этим вопросам.

рабочей карты к работе?
Назвать правила ведения рабочей карты?
Условные обозначения,

правила их вычерчивания?

ней.

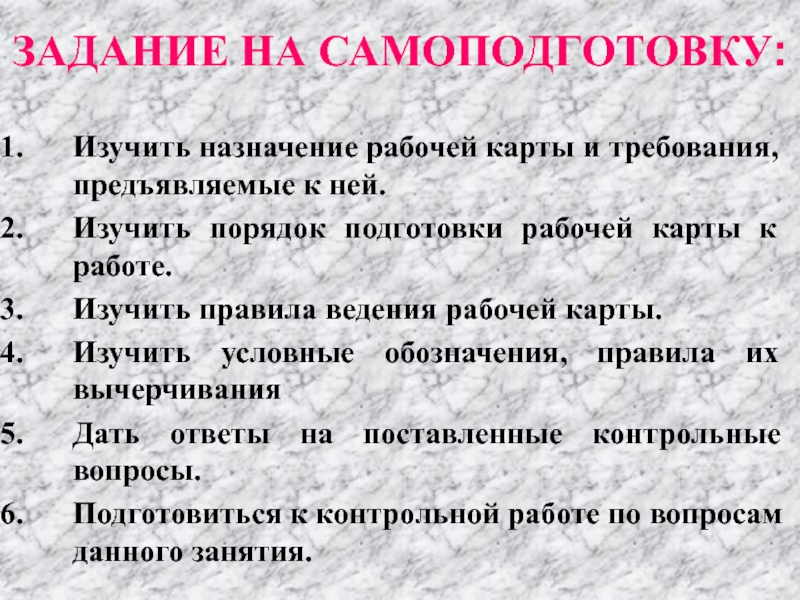

Изучить порядок подготовки рабочей карты к работе.
Изучить правила ведения рабочей

карты.
Изучить условные обозначения, правила их вычерчивания
Дать ответы на поставленные контрольные вопросы.
Подготовиться к контрольной работе по вопросам данного занятия.

с. 12-28;
2) Бызов Б.Е., Коваленко А.Н. "Военная топография. Учебник

для курсантов учебных подразделений", Военное издательство, Москва, 1990, с. 56-58, 80-85;
3) Говорухин А.М., Куприн А.М., Гамезо М.В., Коваленко А.Н. "Справочник по военной топографии", Военное издательство, Москва, 1980, с. 9-19, 22-24, 26-34.
