Слайд 19 октября,ОП.04 Основы технологии общестроительных работ
Урок №4, грруппа №11
Тема :
«Монтажные работы»
План проведения
1. Состав монтажных работ и их место
в строительном процессе
2. Методы монтажа конструкций
3. Способы монтажа конструкций
Слайд 2Цель:через применение форм и методов контроля и оценки результатов обучения
проверить у обучающихся сформированность профессиональных компетенций, развитие общих компетенций и
обеспечивающих их умений.
Эпиграф:«Я слушаю- и забываю,
я вижу- и запоминаю,
я делаю – и понимаю.»

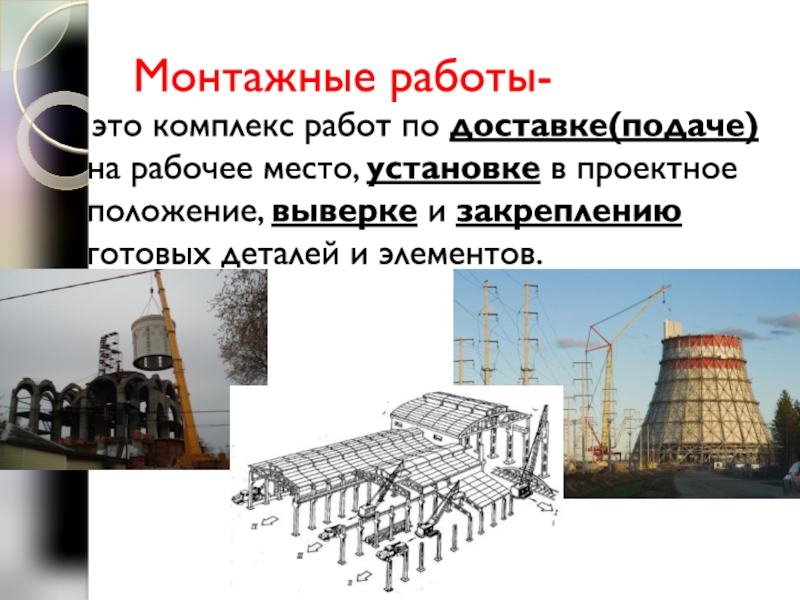

Слайд 3Монтажные работы-
это комплекс работ по доставке(подаче) на рабочее
место, установке в проектное положение, выверке и закреплению готовых деталей
и элементов.

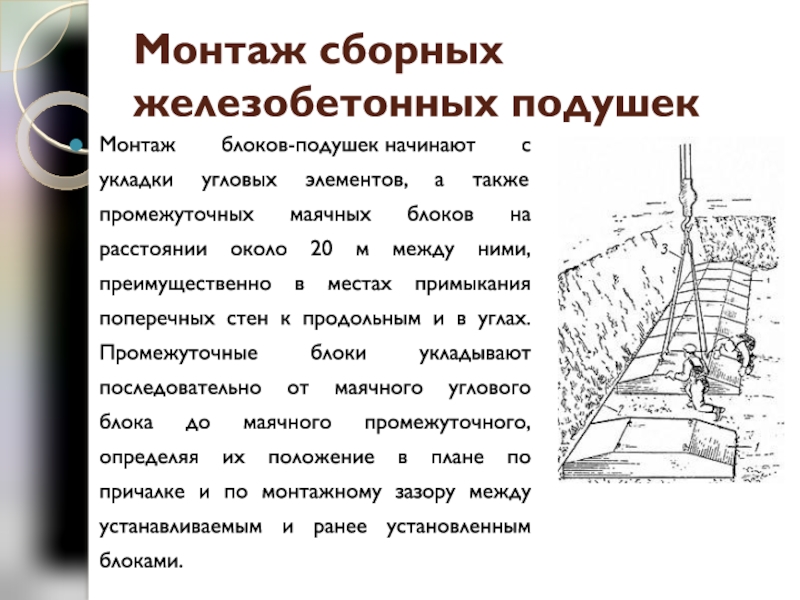

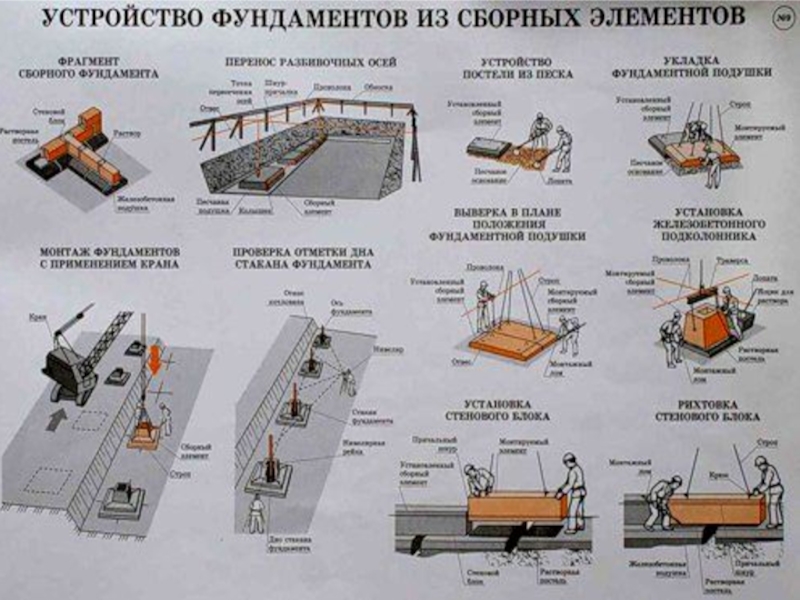

Слайд 4Монтаж сборных железобетонных подушек
Монтаж блоков-подушек начинают с укладки угловых элементов, а
также промежуточных маячных блоков на расстоянии около 20 м между
ними, преимущественно в местах примыкания поперечных стен к продольным и в углах. Промежуточные блоки укладывают последовательно от маячного углового блока до маячного промежуточного, определяя их положение в плане по причалке и по монтажному зазору между устанавливаемым и ранее установленным блоками.

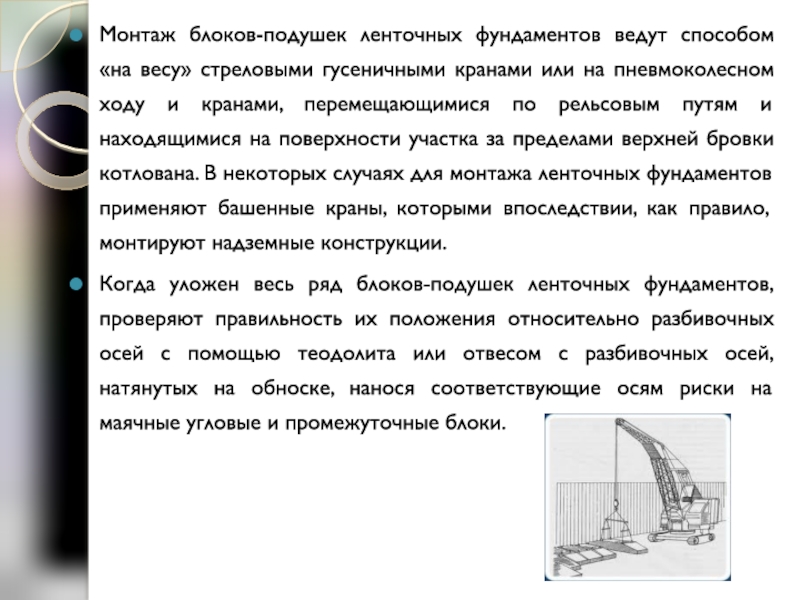

Слайд 5Монтаж блоков-подушек ленточных фундаментов ведут способом «на весу» стреловыми гусеничными
кранами или на пневмоколесном ходу и кранами, перемещающимися по рельсовым
путям и находящимися на поверхности участка за пределами верхней бровки котлована. В некоторых случаях для монтажа ленточных фундаментов применяют башенные краны, которыми впоследствии, как правило, монтируют надземные конструкции.
Когда уложен весь ряд блоков-подушек ленточных фундаментов, проверяют правильность их положения относительно разбивочных осей с помощью теодолита или отвесом с разбивочных осей, натянутых на обноске, нанося соответствующие осям риски на маячные угловые и промежуточные блоки.

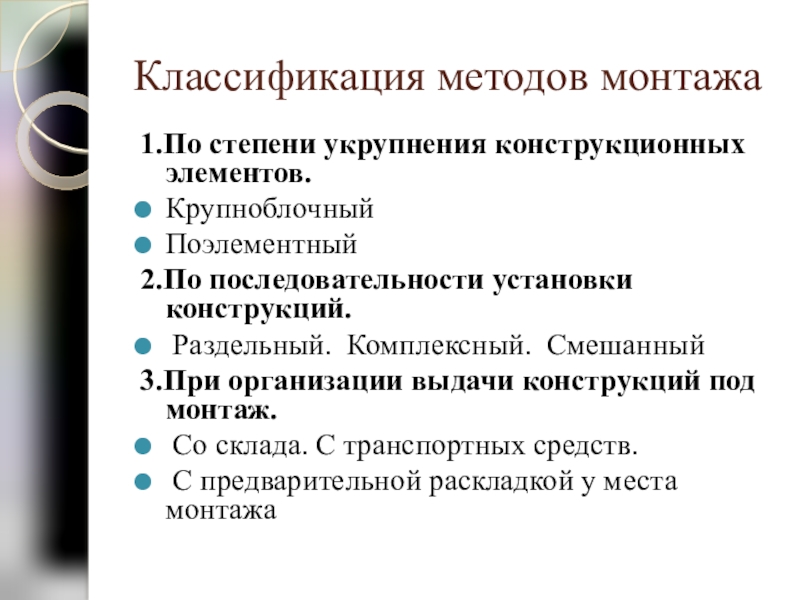

Слайд 8Классификация методов монтажа
1.По степени укрупнения конструкционных элементов.
Крупноблочный
Поэлементный
2.По последовательности установки конструкций.
Раздельный. Комплексный.
Смешанный
3.При организации выдачи конструкций под монтаж.
Со склада. С транспортных средств.
С предварительной раскладкой у места монтажа

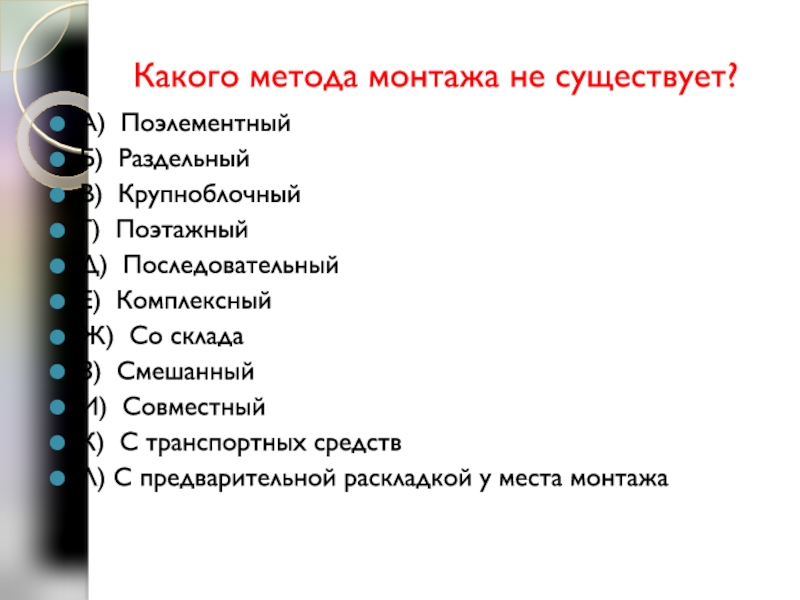

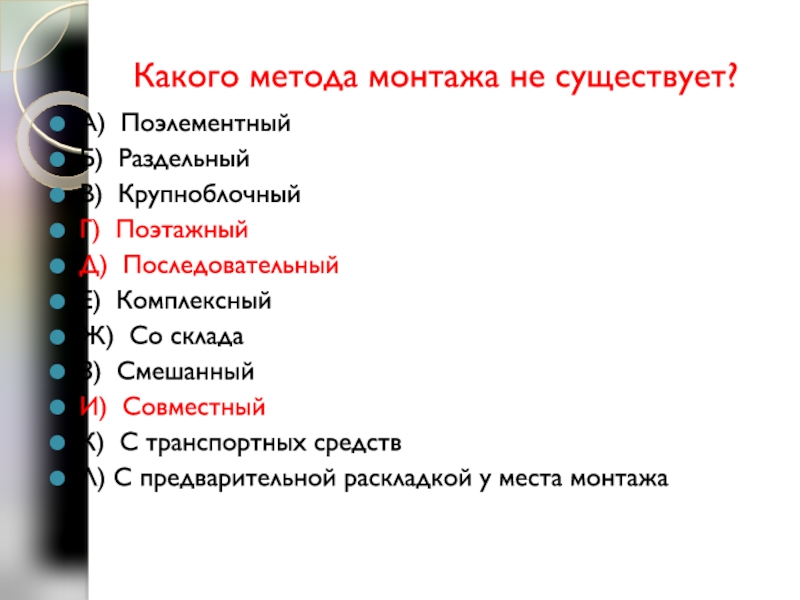

Слайд 23Какого метода монтажа не существует?
А) Поэлементный
Б) Раздельный
В) Крупноблочный
Г) Поэтажный
Д) Последовательный
Е)
Комплексный
Ж) Со склада
З) Смешанный
И) Совместный
К) С транспортных средств
Л) С предварительной
раскладкой у места монтажа
Слайд 24Какого метода монтажа не существует?
А) Поэлементный
Б) Раздельный
В) Крупноблочный
Г) Поэтажный
Д) Последовательный
Е)
Комплексный
Ж) Со склада
З) Смешанный
И) Совместный
К) С транспортных средств
Л) С предварительной
раскладкой у места монтажа

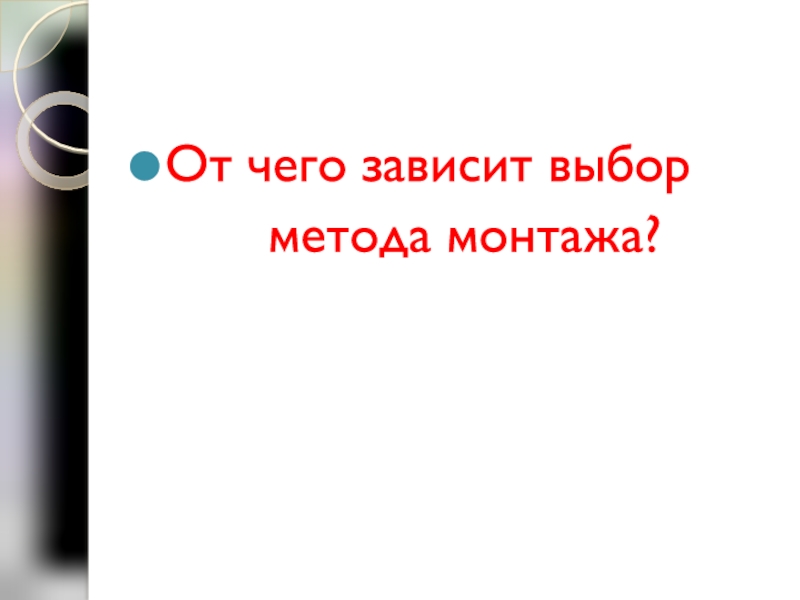

Слайд 25
От чего зависит выбор
метода монтажа?

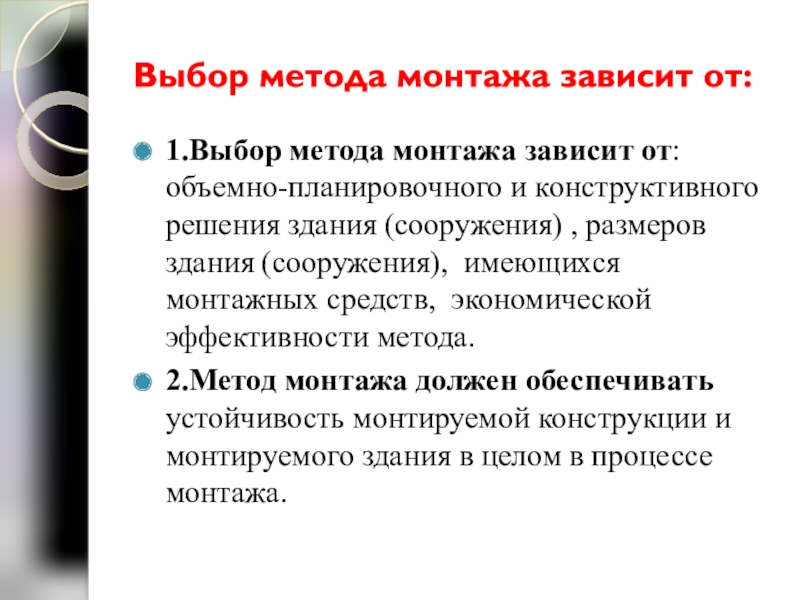

Слайд 27Выбор метода монтажа зависит от:
1.Выбор метода монтажа зависит от: объемно-планировочного
и конструктивного решения здания (сооружения) , размеров здания (сооружения), имеющихся
монтажных средств, экономической эффективности метода.
2.Метод монтажа должен обеспечивать устойчивость монтируемой конструкции и монтируемого здания в целом в процессе монтажа.

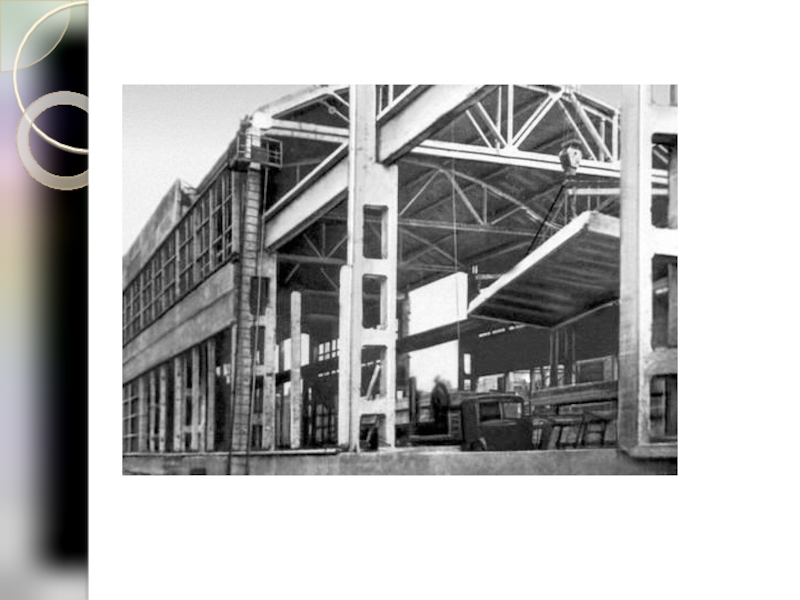

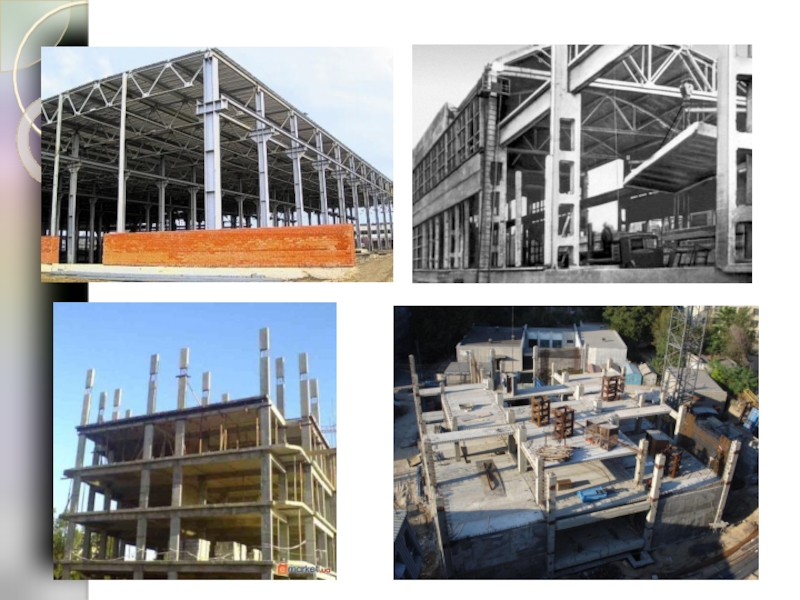

Слайд 28

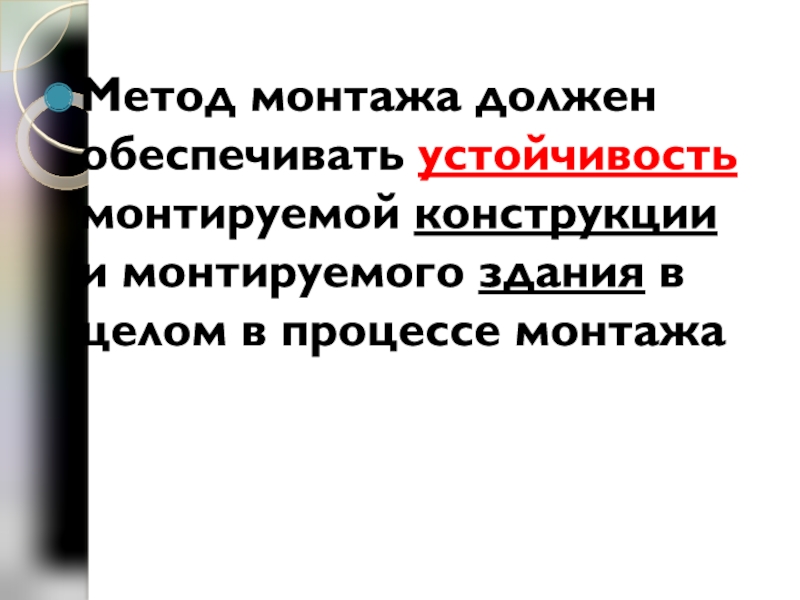

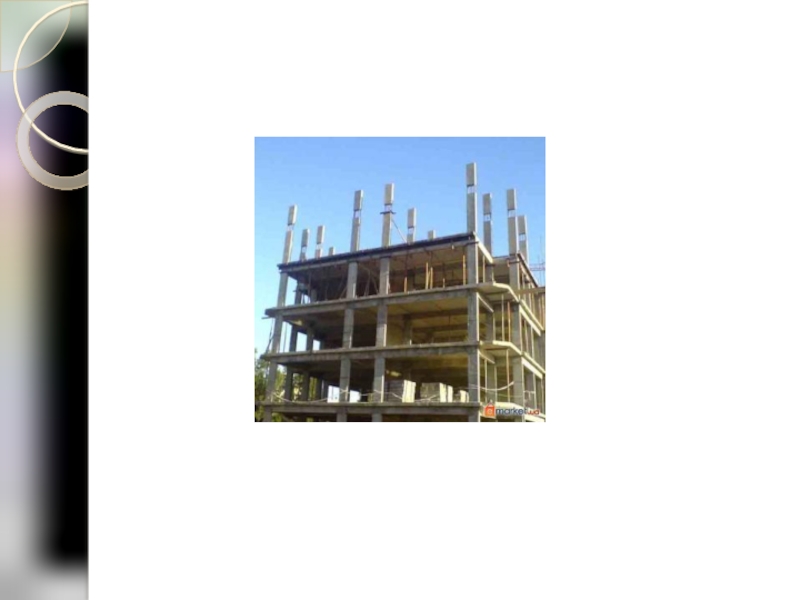

Метод монтажа должен обеспечивать устойчивость монтируемой конструкции
и монтируемого здания в целом в процессе монтажа

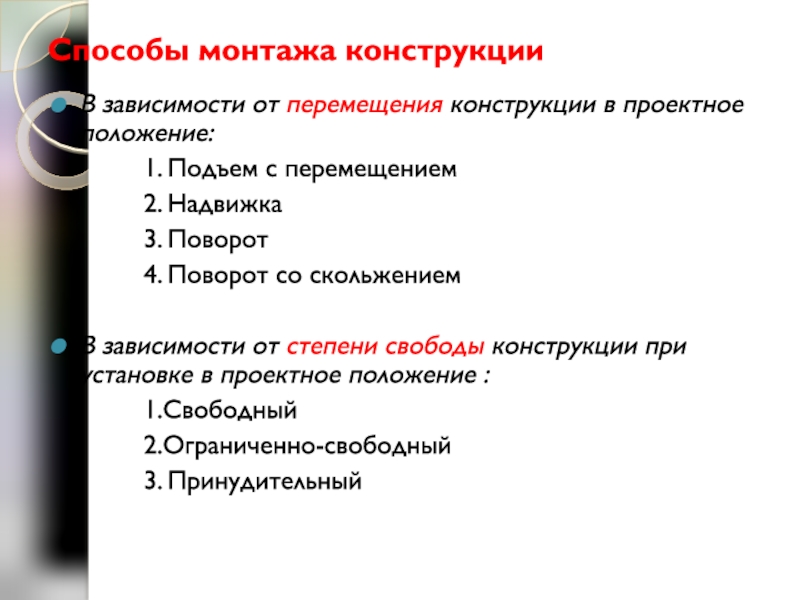

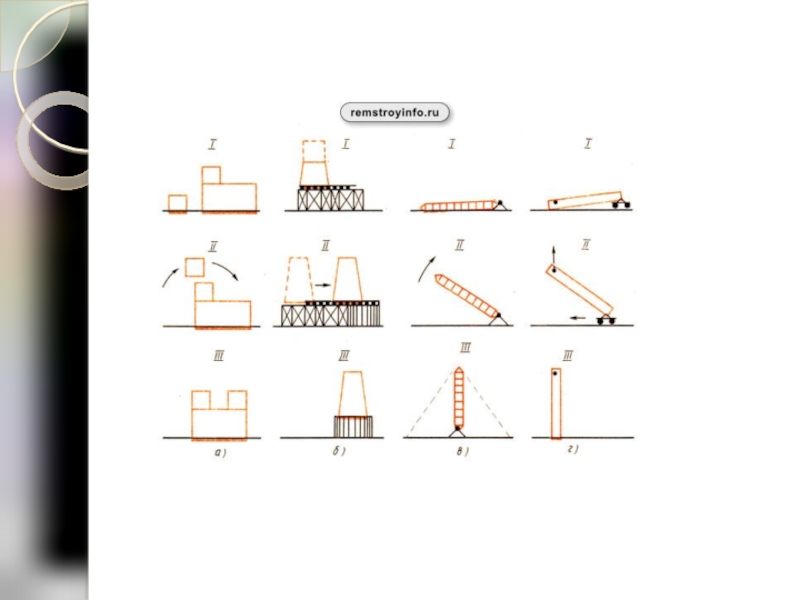

Слайд 30Способы монтажа конструкции
В зависимости от перемещения конструкции в проектное положение:
1. Подъем с перемещением
2. Надвижка
3. Поворот
4. Поворот со скольжением
В зависимости от степени свободы конструкции при установке в проектное положение :
1.Свободный
2.Ограниченно-свободный
3. Принудительный

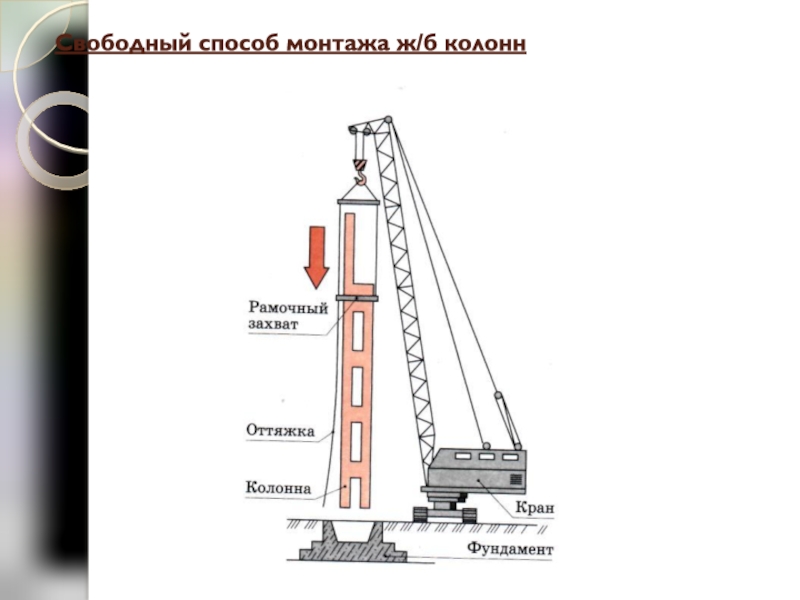

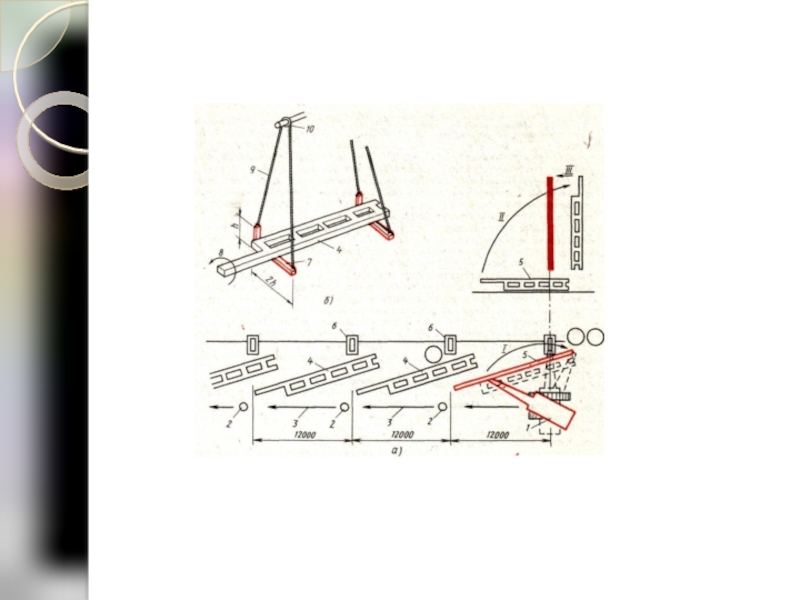

Слайд 32Свободный способ монтажа ж/б колонн

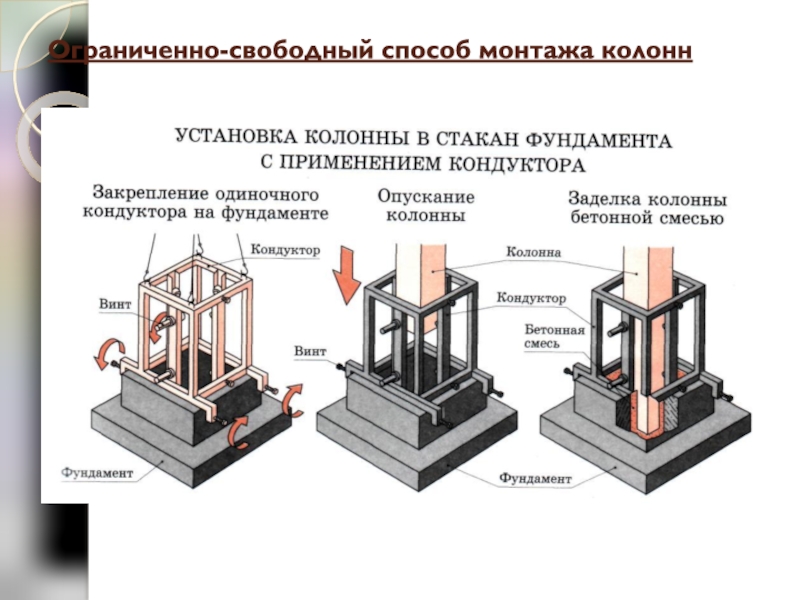

Слайд 33Ограниченно-свободный способ монтажа колонн

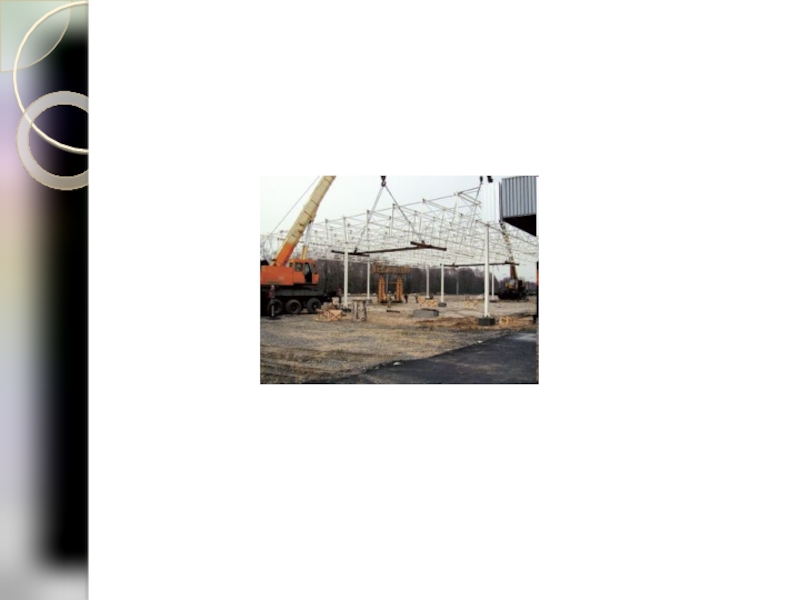

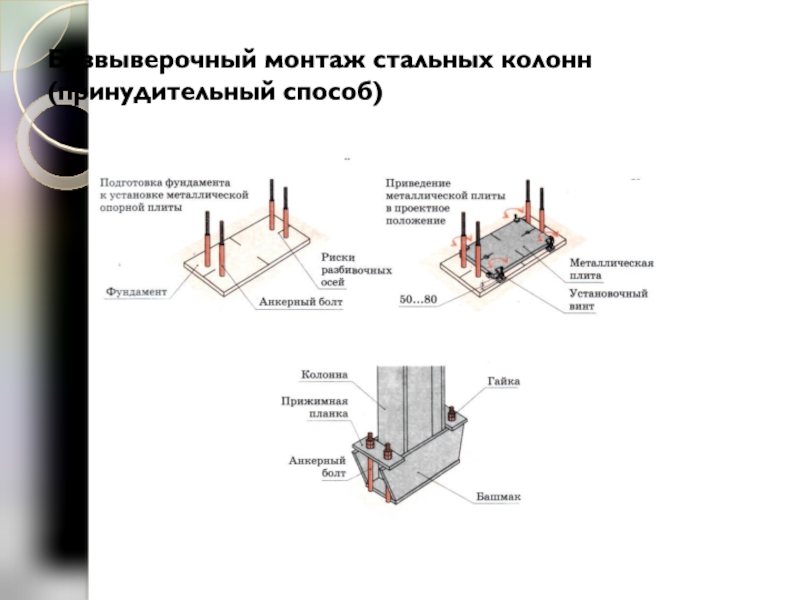

Слайд 34Безвыверочный монтаж стальных колонн (принудительный способ)

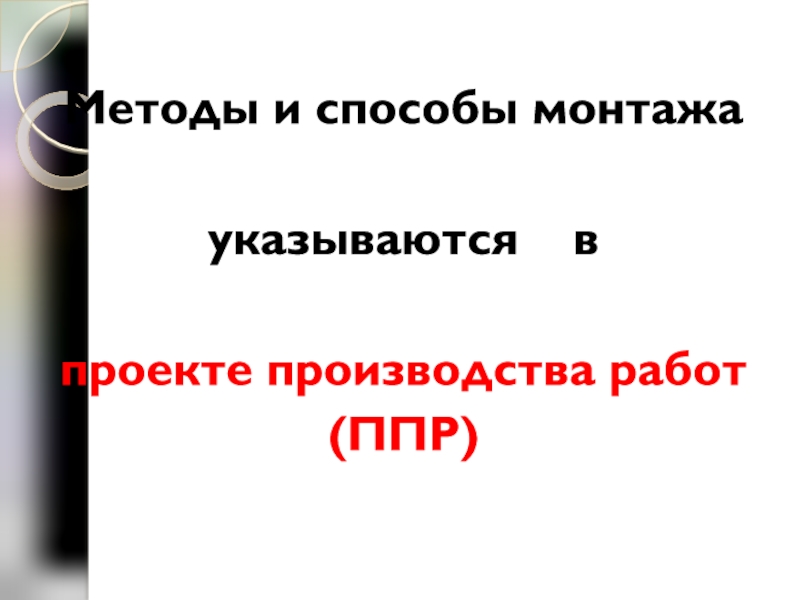

Слайд 35
Методы и способы монтажа
указываются в
проекте производства
работ
(ППР)

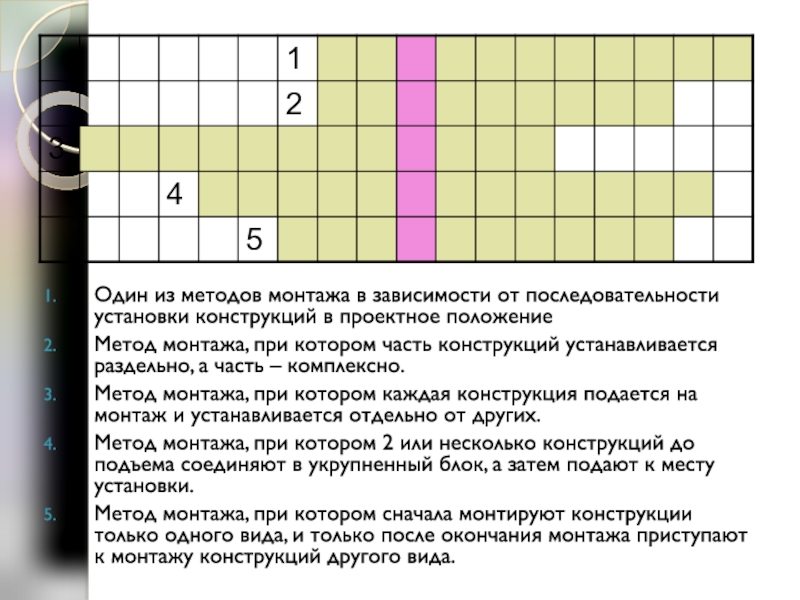

Слайд 36
Один из методов монтажа в зависимости от последовательности
установки конструкций в проектное положение
Метод монтажа, при котором часть конструкций
устанавливается раздельно, а часть – комплексно.
Метод монтажа, при котором каждая конструкция подается на монтаж и устанавливается отдельно от других.
Метод монтажа, при котором 2 или несколько конструкций до подъема соединяют в укрупненный блок, а затем подают к месту установки.
Метод монтажа, при котором сначала монтируют конструкции только одного вида, и только после окончания монтажа приступают к монтажу конструкций другого вида.
Слайд 37

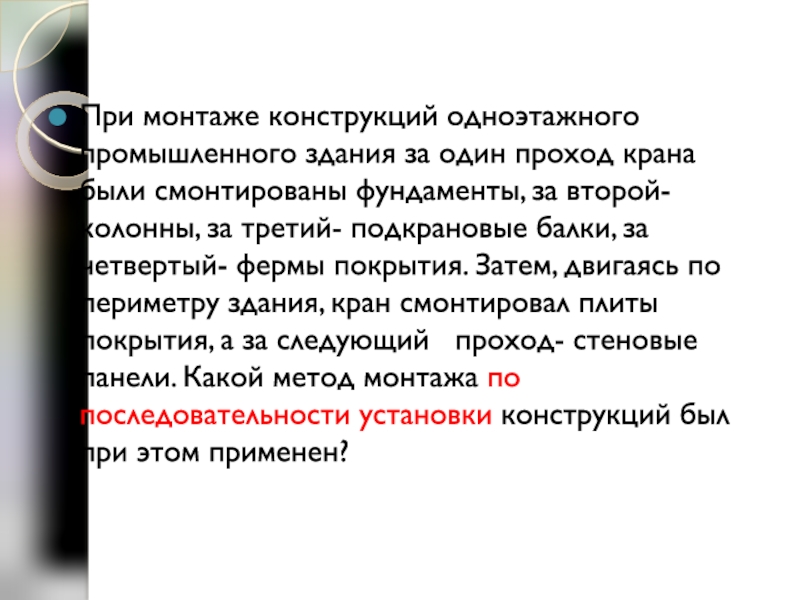

При монтаже конструкций одноэтажного промышленного здания за один
проход крана были смонтированы фундаменты, за второй- колонны, за третий-
подкрановые балки, за четвертый- фермы покрытия. Затем, двигаясь по периметру здания, кран смонтировал плиты покрытия, а за следующий проход- стеновые панели. Какой метод монтажа по последовательности установки конструкций был при этом применен?
Слайд 38

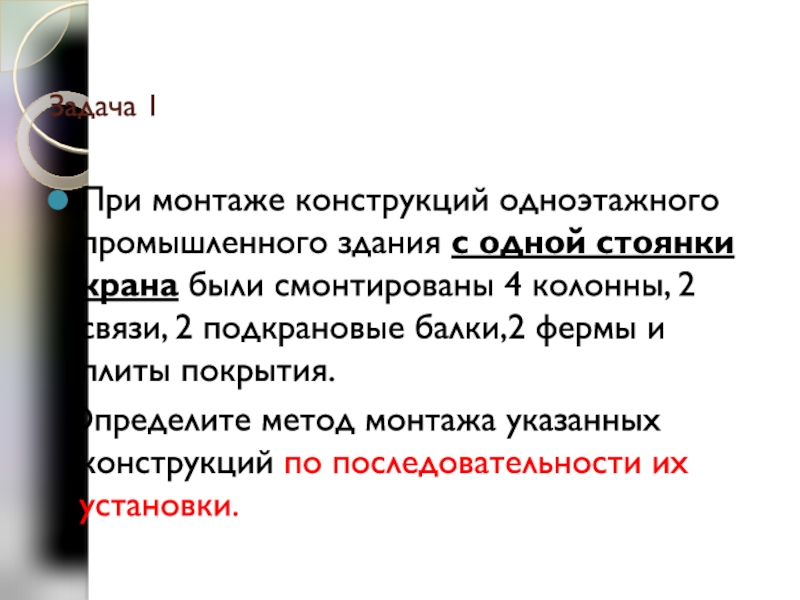

Задача 1
При монтаже конструкций одноэтажного промышленного здания с одной стоянки
крана были смонтированы 4 колонны, 2 связи, 2 подкрановые балки,2
фермы и плиты покрытия.
Определите метод монтажа указанных конструкций по последовательности их установки.

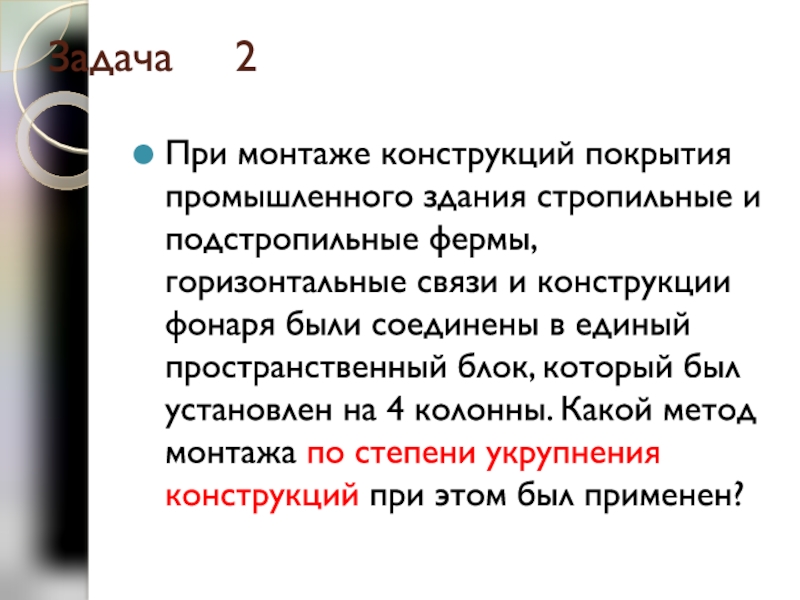

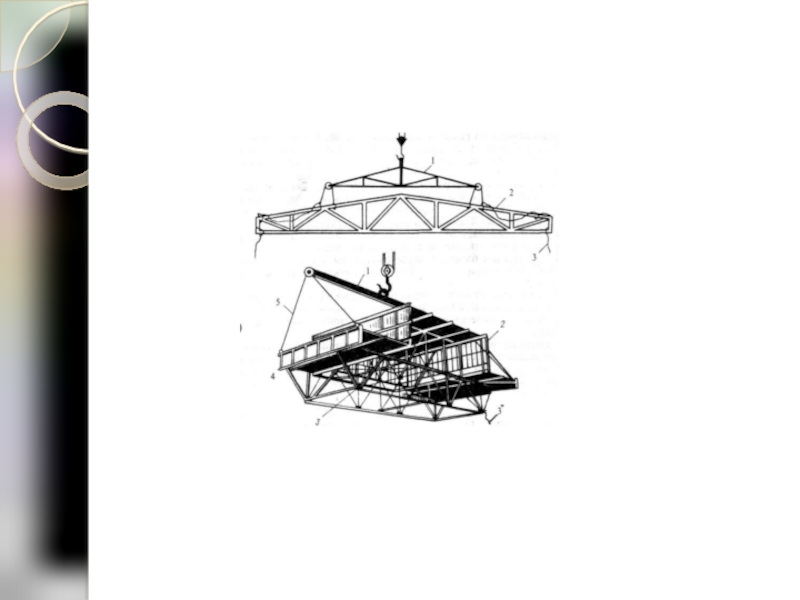

Слайд 39Задача 2

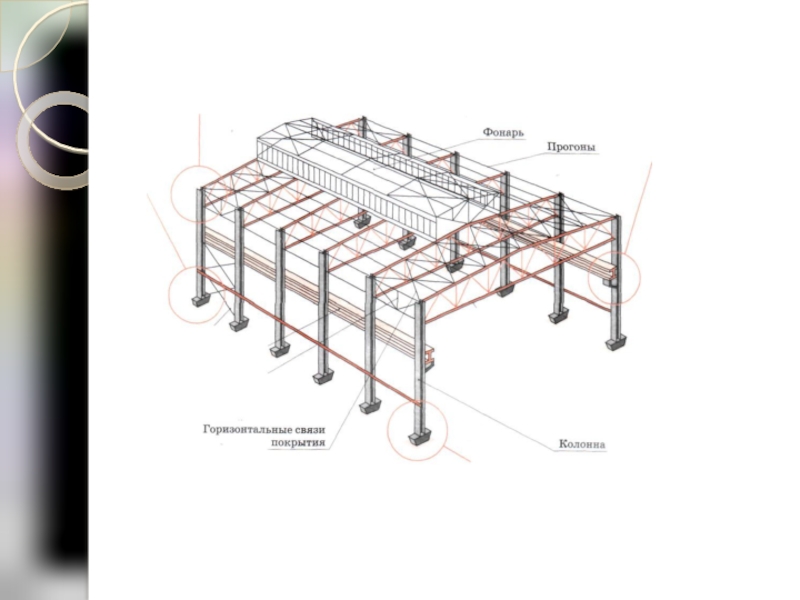

При монтаже конструкций покрытия промышленного здания стропильные
и подстропильные фермы, горизонтальные связи и конструкции фонаря были соединены
в единый пространственный блок, который был установлен на 4 колонны. Какой метод монтажа по степени укрупнения конструкций при этом был применен?

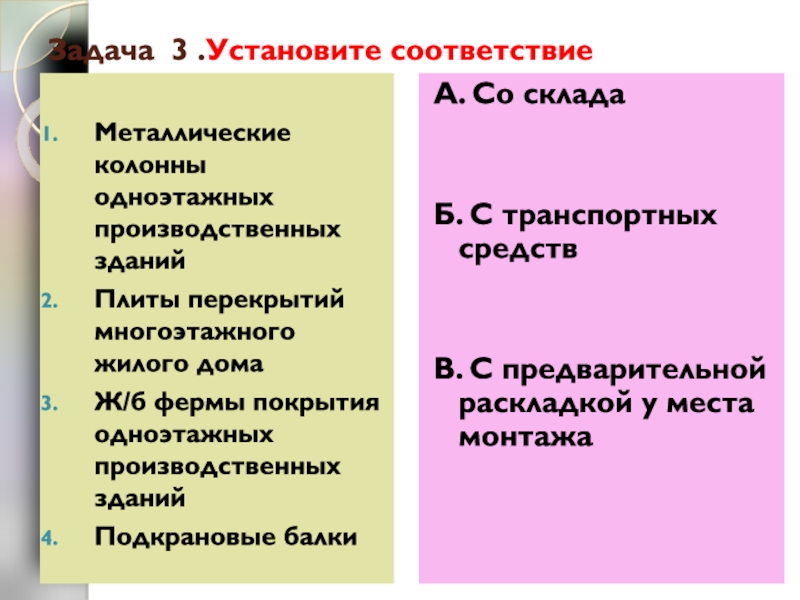

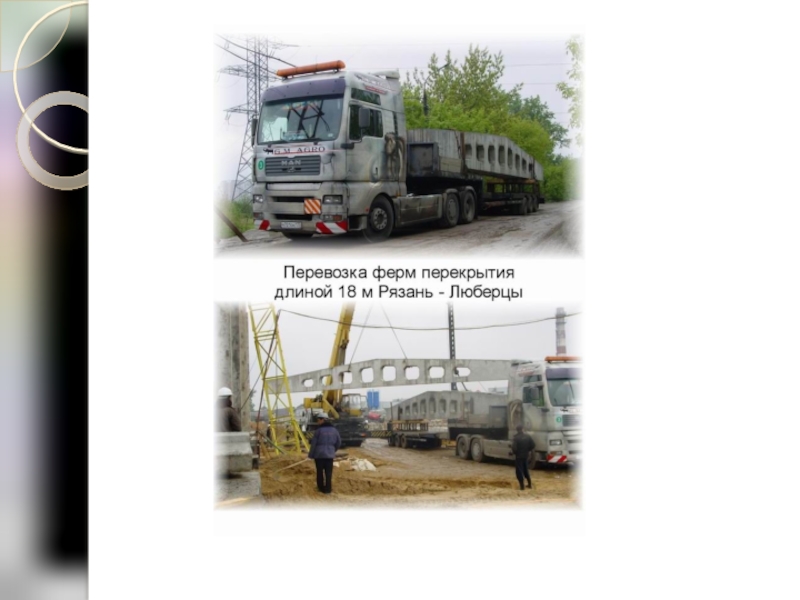

Слайд 40Задача 3 .Установите соответствие
Металлические колонны одноэтажных производственных зданий
Плиты перекрытий многоэтажного
жилого дома
Ж/б фермы покрытия одноэтажных производственных зданий
Подкрановые балки
А. Со склада
Б.
С транспортных средств
В. С предварительной раскладкой у места монтажа

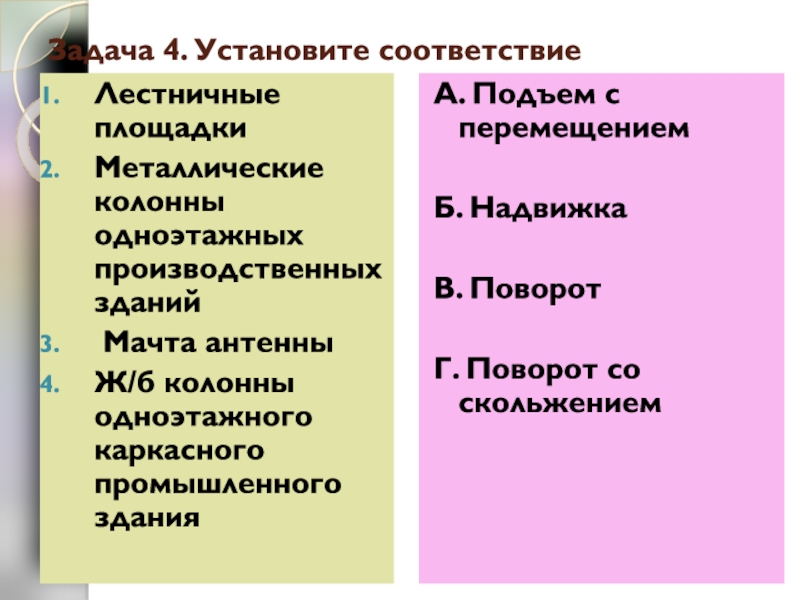

Слайд 41Задача 4. Установите соответствие
Лестничные площадки
Металлические колонны одноэтажных производственных зданий
Мачта
антенны
Ж/б колонны одноэтажного каркасного промышленного здания
А. Подъем с перемещением
Б. Надвижка
В.
Поворот
Г. Поворот со скольжением
Слайд 42

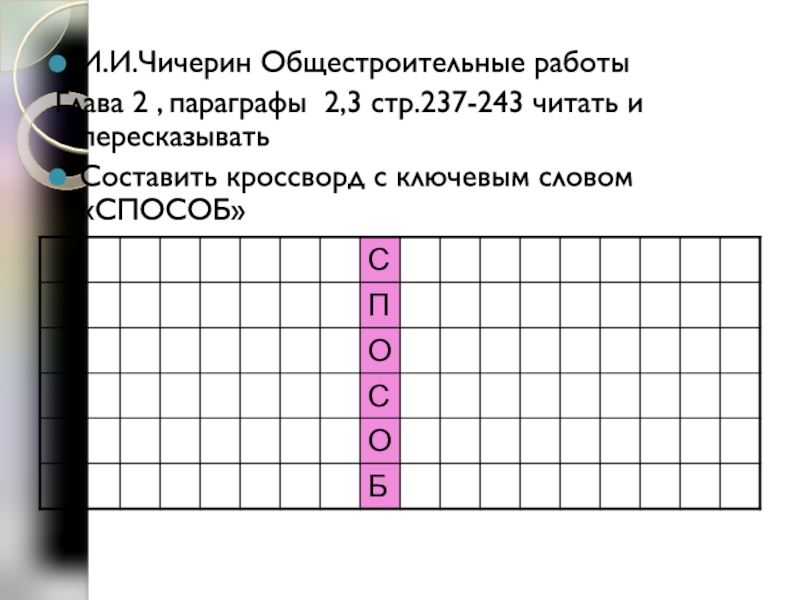

И.И.Чичерин Общестроительные работы
Глава 2 , параграфы 2,3 стр.237-243
читать и пересказывать
Составить кроссворд с ключевым словом «СПОСОБ»

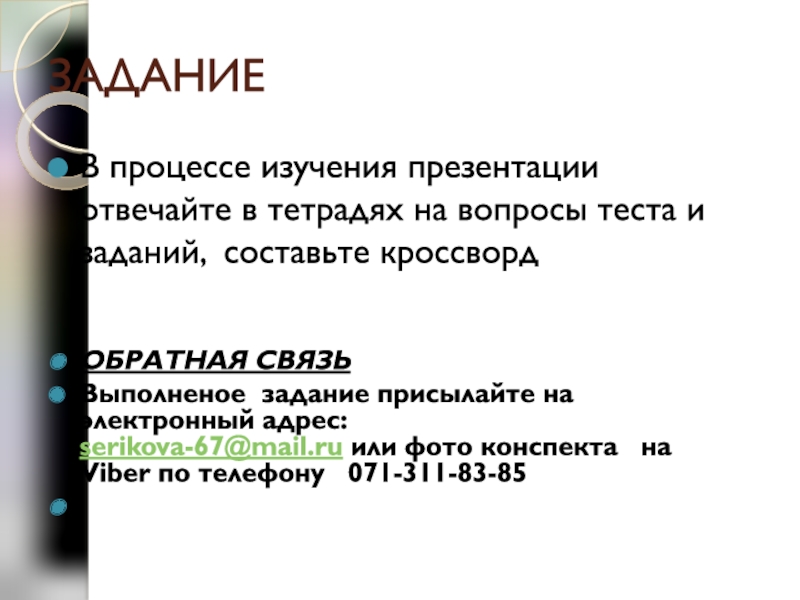

Слайд 43ЗАДАНИЕ
В процессе изучения презентации отвечайте в тетрадях на вопросы теста
и заданий, составьте кроссворд
ОБРАТНАЯ СВЯЗЬ
Выполненое задание присылайте на электронный адрес:
serikova-67@mail.ru или фото конспекта на Viber по телефону 071-311-83-85
