Слайд 1Лекция 4
ПРОГРАММИРОВАНИЕ.
АЛГОРИТМ ЛИНЕЙНОЙ СТРУКТУРЫ

Лекция 4ПРОГРАММИРОВАНИЕ.АЛГОРИТМ ЛИНЕЙНОЙ СТРУКТУРЫ

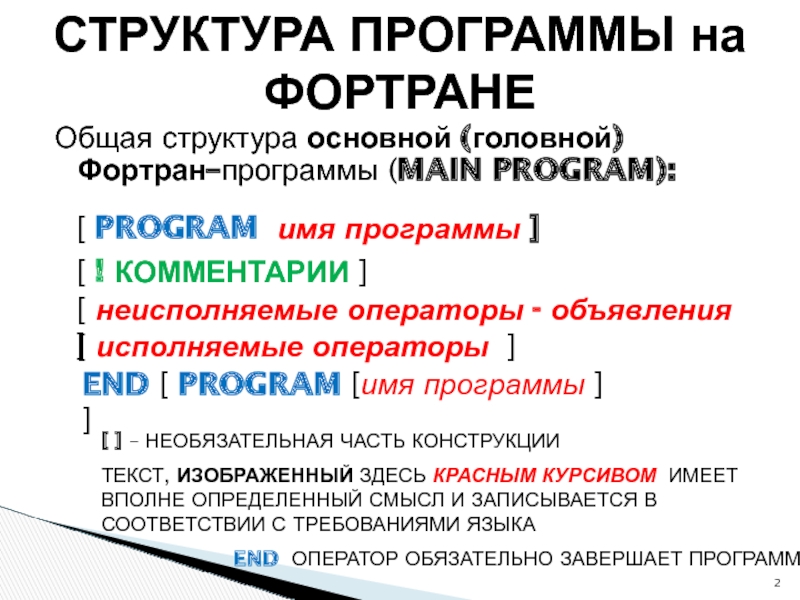

Слайд 2Общая структура основной (головной) Фортран–программы (MAIN PROGRAM):

СТРУКТУРА ПРОГРАММЫ на ФОРТРАНЕ
[

PROGRAM имя программы ]
[ ! КОММЕНТАРИИ ]
[ неисполняемые операторы -

объявления ]

[ исполняемые операторы ]

END [ PROGRAM [имя программы ] ]

[ ] – НЕОБЯЗАТЕЛЬНАЯ ЧАСТЬ КОНСТРУКЦИИ

ТЕКСТ, ИЗОБРАЖЕННЫЙ ЗДЕСЬ КРАСНЫМ КУРСИВОМ ИМЕЕТ ВПОЛНЕ ОПРЕДЕЛЕННЫЙ СМЫСЛ И ЗАПИСЫВАЕТСЯ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ЯЗЫКА

END ОПЕРАТОР ОБЯЗАТЕЛЬНО ЗАВЕРШАЕТ ПРОГРАММУ

Общая структура основной (головной) Фортран–программы (MAIN PROGRAM):СТРУКТУРА ПРОГРАММЫ на ФОРТРАНЕ[ PROGRAM имя программы ][ ! КОММЕНТАРИИ ][

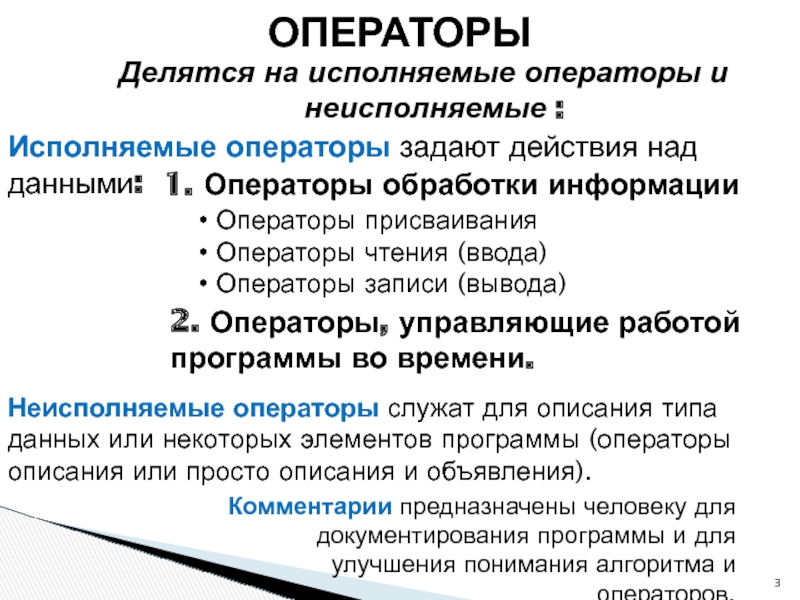

Слайд 3Делятся на исполняемые операторы и неисполняемые :
ОПЕРАТОРЫ
Исполняемые операторы задают действия

над данными:
1. Операторы обработки информации
Операторы присваивания
Операторы чтения (ввода)

Операторы записи (вывода)

2. Операторы, управляющие работой программы во времени.

Неисполняемые операторы служат для описания типа данных или некоторых элементов программы (операторы описания или просто описания и объявления).

Комментарии предназначены человеку для документирования программы и для улучшения понимания алгоритма и операторов.

Делятся на исполняемые операторы и неисполняемые :ОПЕРАТОРЫИсполняемые операторы задают действия над данными:1. Операторы обработки информации Операторы присваивания

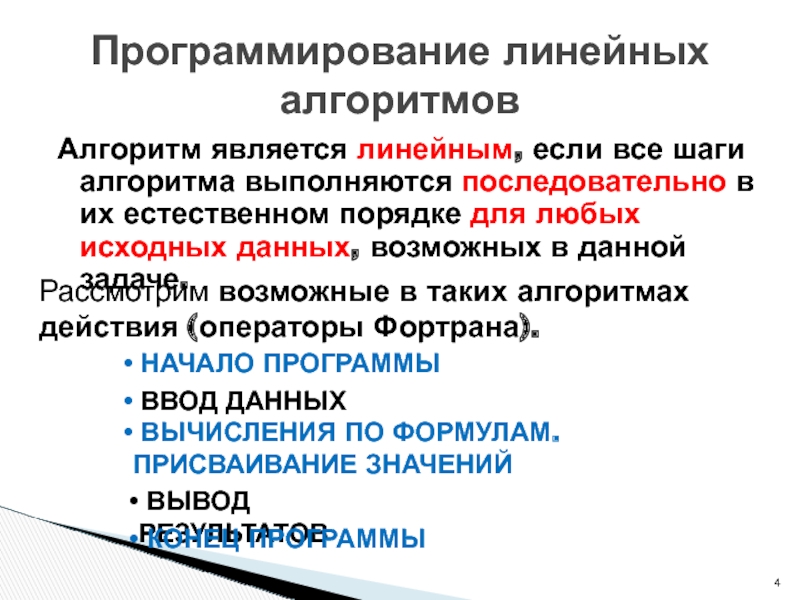

Слайд 4Алгоритм является линейным, если все шаги алгоритма выполняются последовательно в

их естественном порядке для любых исходных данных, возможных в данной

задаче.

Программирование линейных алгоритмов

Рассмотрим возможные в таких алгоритмах действия (операторы Фортрана).

НАЧАЛО ПРОГРАММЫ

ВВОД ДАННЫХ

ВЫЧИСЛЕНИЯ ПО ФОРМУЛАМ. ПРИСВАИВАНИЕ ЗНАЧЕНИЙ

ВЫВОД РЕЗУЛЬТАТОВ

КОНЕЦ ПРОГРАММЫ

Алгоритм является линейным, если все шаги алгоритма выполняются последовательно в их естественном порядке для любых исходных данных,

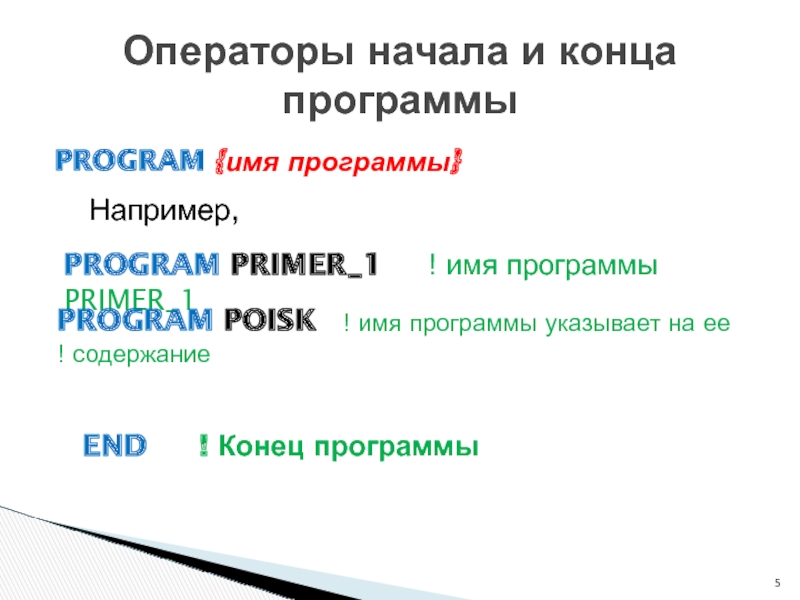

Слайд 5PROGRAM {имя программы}

Операторы начала и конца программы
Например,
PROGRAM PRIMER_1

! имя программы PRIMER_1
PROGRAM POISK ! имя программы указывает

на ее ! содержание

END ! Конец программы

PROGRAM {имя программы}Операторы начала и конца программыНапример,PROGRAM PRIMER_1   ! имя программы PRIMER_1PROGRAM POISK  !

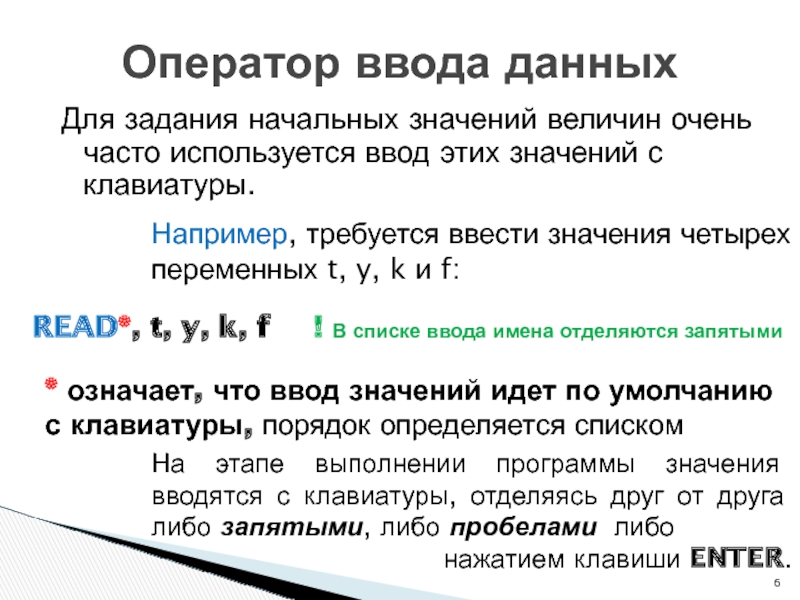

Слайд 6Для задания начальных значений величин очень часто используется ввод этих

значений с клавиатуры.
Оператор ввода данных
Например, требуется ввести значения четырех переменных

t, y, k и f:

READ*, t, y, k, f ! В списке ввода имена отделяются запятыми

* означает, что ввод значений идет по умолчанию с клавиатуры, порядок определяется списком

На этапе выполнении программы значения вводятся с клавиатуры, отделяясь друг от друга либо запятыми, либо пробелами либо
нажатием клавиши ENTER.

Для задания начальных значений величин очень часто используется ввод этих значений с клавиатуры.Оператор ввода данныхНапример, требуется ввести

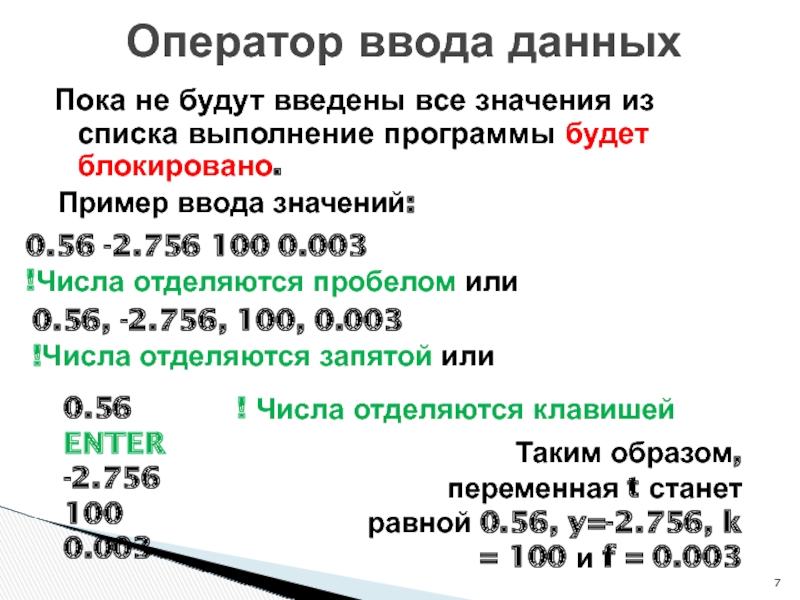

Слайд 7Пока не будут введены все значения из списка выполнение программы

будет блокировано.
Оператор ввода данных
Пример ввода значений:
0.56 -2.756 100 0.003
!Числа

отделяются пробелом или

0.56, -2.756, 100, 0.003
!Числа отделяются запятой или

0.56 ! Числа отделяются клавишей ENTER
-2.756
100
0.003

Таким образом, переменная t станет равной 0.56, y=-2.756, k = 100 и f = 0.003

Пока не будут введены все значения из списка выполнение программы будет блокировано.Оператор ввода данныхПример ввода значений:0.56 -2.756

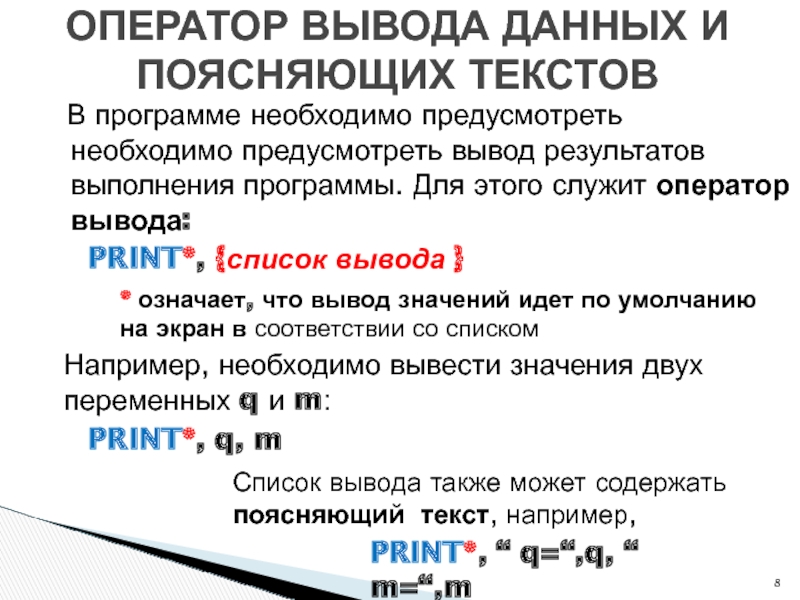

Слайд 8 В программе необходимо предусмотреть необходимо предусмотреть вывод результатов выполнения

программы. Для этого служит оператор вывода:
ОПЕРАТОР ВЫВОДА ДАННЫХ И ПОЯСНЯЮЩИХ

ТЕКСТОВ

PRINT*, {список вывода }

* означает, что вывод значений идет по умолчанию на экран в соответствии со списком

Например, необходимо вывести значения двух переменных q и m:

PRINT*, q, m

Список вывода также может содержать поясняющий текст, например,

PRINT*, “ q=“,q, “ m=“,m

В программе необходимо предусмотреть необходимо предусмотреть вывод результатов выполнения программы. Для этого служит оператор вывода:ОПЕРАТОР ВЫВОДА

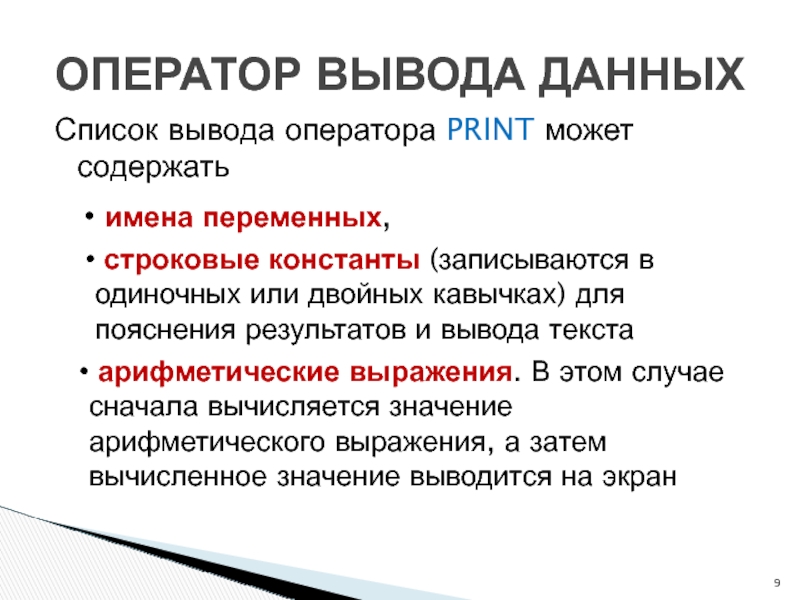

Слайд 9Список вывода оператора PRINT может содержать
ОПЕРАТОР ВЫВОДА ДАННЫХ
имена переменных,

строковые константы (записываются в одиночных или двойных кавычках) для пояснения

результатов и вывода текста

арифметические выражения. В этом случае сначала вычисляется значение арифметического выражения, а затем
вычисленное значение выводится на экран

Список вывода оператора PRINT может содержатьОПЕРАТОР ВЫВОДА ДАННЫХ имена переменных, строковые константы (записываются в одиночных или двойных

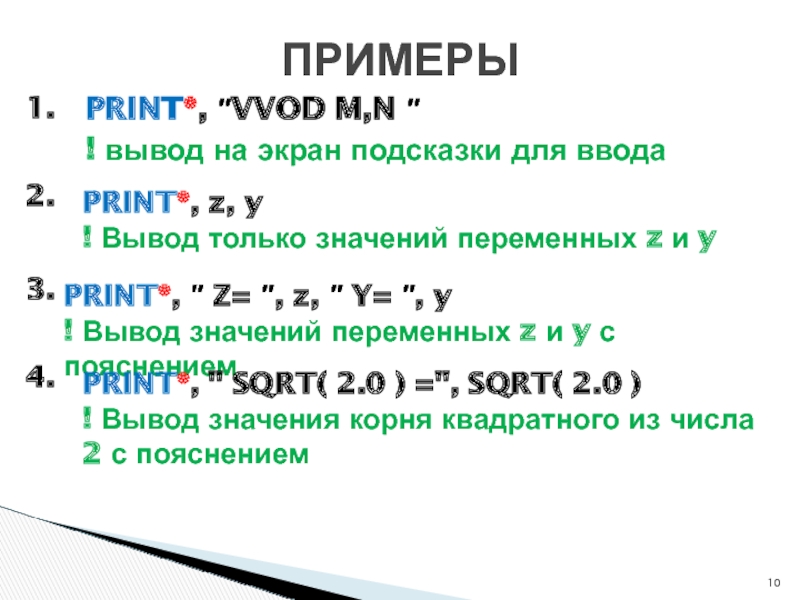

Слайд 10PRINT*, ″VVOD M,N ″
! вывод на экран подсказки для

ввода
ПРИМЕРЫ
1.
PRINT*, z, y
! Вывод только значений переменных z и

y

2.

PRINT*, ″ Z= ″, z, ″ Y= ″, y
! Вывод значений переменных z и y с пояснением

3.

PRINT*, " SQRT( 2.0 ) =", SQRT( 2.0 )
! Вывод значения корня квадратного из числа 2 с пояснением

4.

PRINT*, ″VVOD M,N ″ ! вывод на экран подсказки для вводаПРИМЕРЫ1.PRINT*, z, y ! Вывод только значений

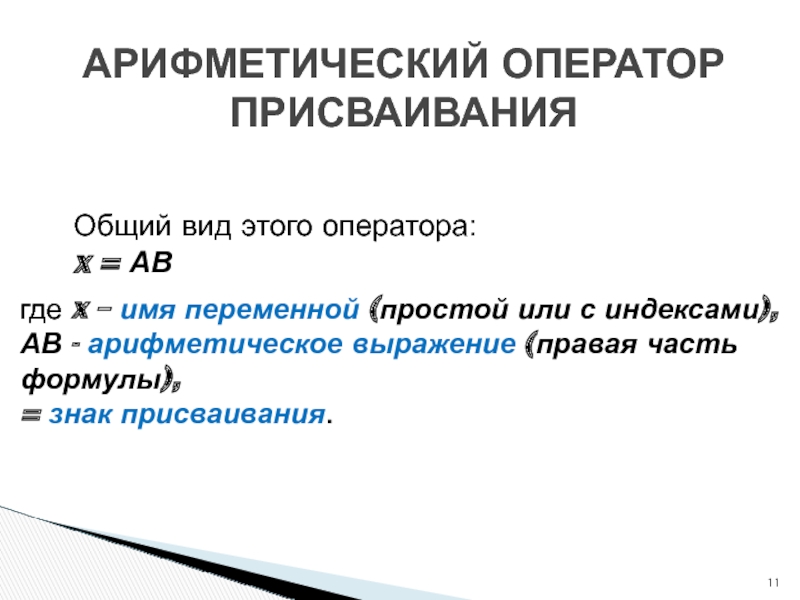

Слайд 11Общий вид этого оператора:
x = АВ
АРИФМЕТИЧЕСКИЙ ОПЕРАТОР ПРИСВАИВАНИЯ
где x –

имя переменной (простой или с индексами),
АВ - арифметическое выражение (правая

часть формулы),
= знак присваивания.
Общий вид этого оператора:x = АВАРИФМЕТИЧЕСКИЙ ОПЕРАТОР ПРИСВАИВАНИЯгде x – имя переменной (простой или с индексами),АВ -

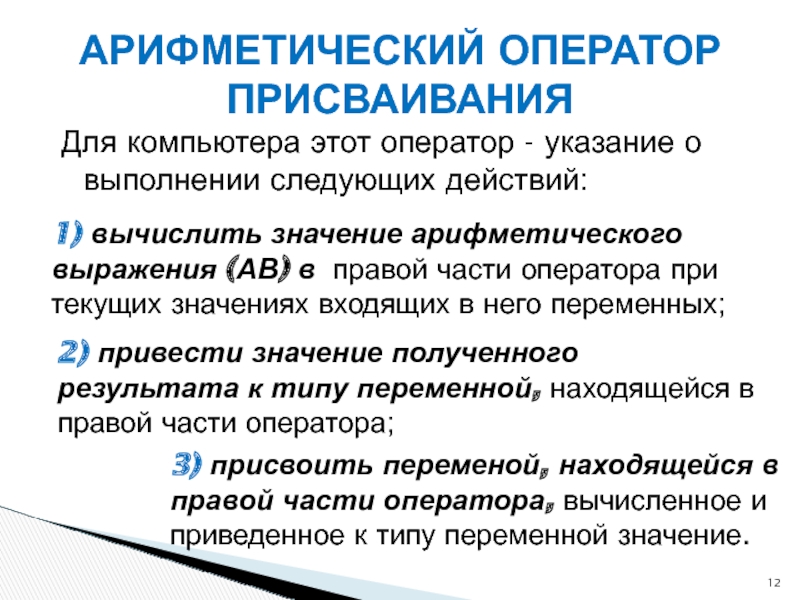

Слайд 12Для компьютера этот оператор - указание о выполнении следующих действий:
АРИФМЕТИЧЕСКИЙ

ОПЕРАТОР ПРИСВАИВАНИЯ
1) вычислить значение арифметического выражения (АВ) в правой части

оператора при текущих значениях входящих в него переменных;

2) привести значение полученного результата к типу переменной, находящейся в правой части оператора;

3) присвоить переменой, находящейся в правой части оператора, вычисленное и приведенное к типу переменной значение.

Для компьютера этот оператор - указание о выполнении следующих действий:АРИФМЕТИЧЕСКИЙ ОПЕРАТОР ПРИСВАИВАНИЯ1) вычислить значение арифметического выражения (АВ)

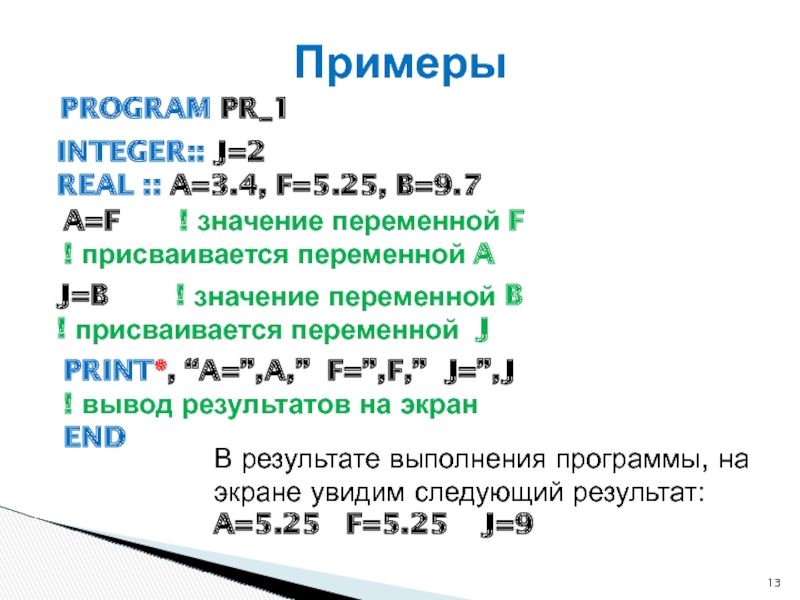

Слайд 13PROGRAM PR_1


Примеры
INTEGER:: J=2
REAL :: A=3.4, F=5.25, B=9.7
A=F

! значение переменной F
! присваивается переменной A
J=B

! значение переменной B
! присваивается переменной J

PRINT*, “A=”,A,” F=”,F,” J=”,J
! вывод результатов на экран
END

В результате выполнения программы, на экране увидим следующий результат:
A=5.25 F=5.25 J=9

PROGRAM PR_1ПримерыINTEGER:: J=2REAL :: A=3.4, F=5.25, B=9.7A=F    ! значение переменной F ! присваивается переменной

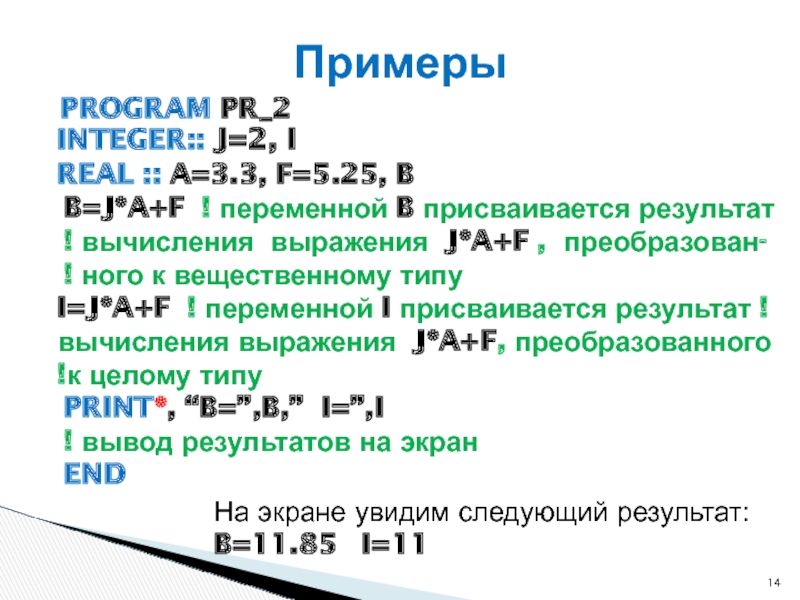

Слайд 14PROGRAM PR_2


Примеры
INTEGER:: J=2, I
REAL :: A=3.3, F=5.25, B
B=J*A+F ! переменной

B присваивается результат
! вычисления выражения J*A+F , преобразован-
! ного

к вещественному типу

I=J*A+F ! переменной I присваивается результат !вычисления выражения J*A+F, преобразованного
!к целому типу

PRINT*, “B=”,B,” I=”,I
! вывод результатов на экран
END

На экране увидим следующий результат:
B=11.85 I=11

PROGRAM PR_2ПримерыINTEGER:: J=2, IREAL :: A=3.3, F=5.25, BB=J*A+F ! переменной B присваивается результат ! вычисления выражения J*A+F

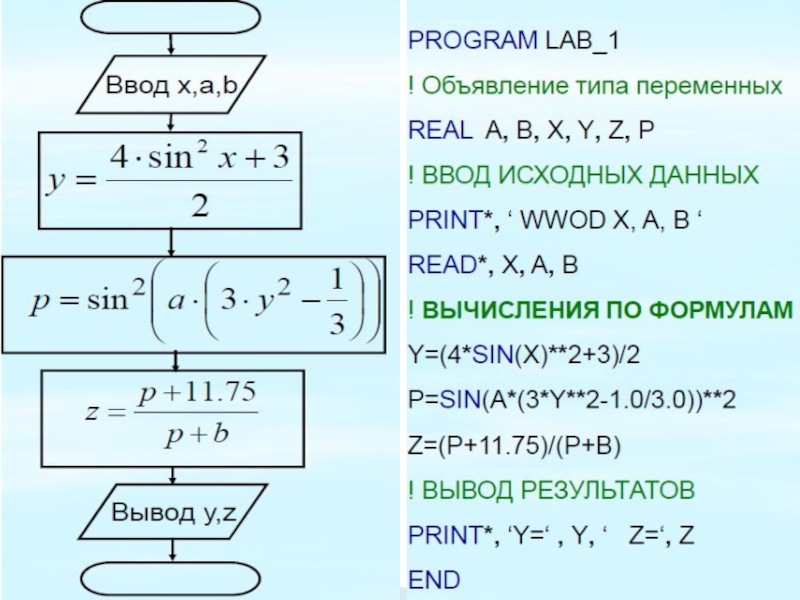

Слайд 15Пример

Пример
