7.3. Принципы построения ГПМ

Слайды и текст этой презентации

Слайд 1«Автоматизация производственных процессов в машиностроении»

«Автоматизация производственных процессов  в машиностроении»

Слайд 27.3. Принципы построения ГПМ

7.3. Принципы построения ГПМ

Слайд 3Структура ГПМ для механической обработки деталей
Н – накопитель
Об – технологическое

оборудование
ВУ – вспомогательное устройство
СУ – система управления модуля
УСО – устройство

сопряжения объекта с АСУ ГПС
Структура ГПМ для механической обработки деталейН – накопительОб – технологическое оборудованиеВУ – вспомогательное устройствоСУ – система управления

Слайд 4Проектирование ГПМ для обработки тел вращения
1. Технологическое оборудование.
2. Автоматизация загрузки/выгрузки.
3.

Компоновка модуля.

Проектирование ГПМ для обработки тел вращения1. Технологическое оборудование.2. Автоматизация загрузки/выгрузки.3. Компоновка модуля.

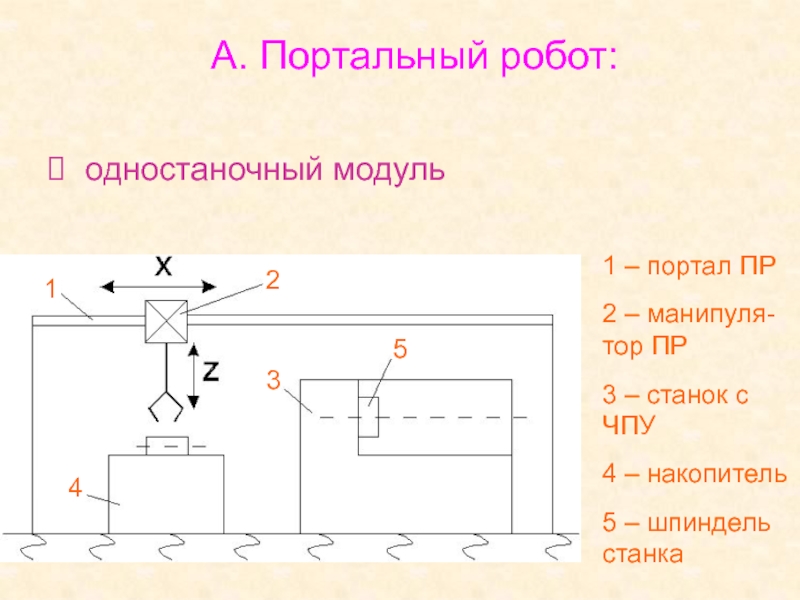

Слайд 5А. Портальный робот:
одностаночный модуль
1 – портал ПР
2 – манипуля-тор

ПР
3 – станок с ЧПУ
4 – накопитель
5 – шпиндель станка

А. Портальный робот: одностаночный модуль1 – портал ПР2 – манипуля-тор ПР3 – станок с ЧПУ4 – накопитель5

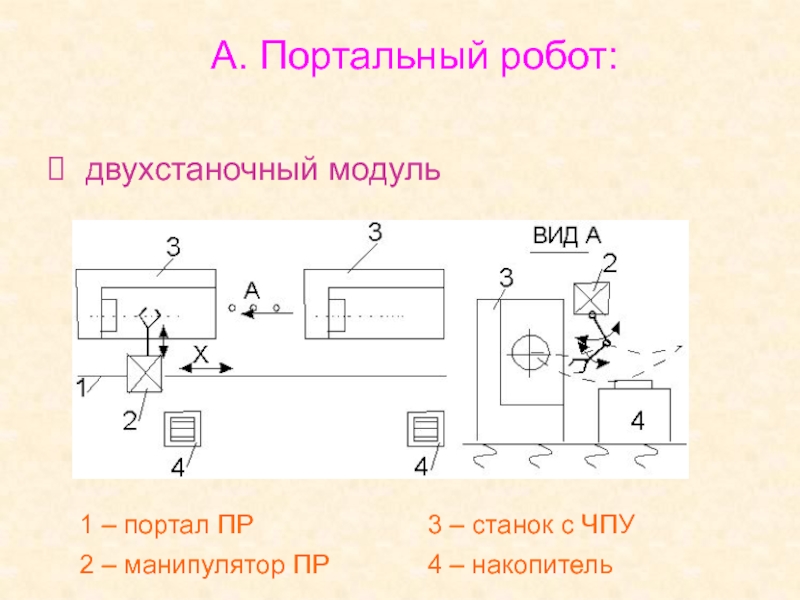

Слайд 6А. Портальный робот:
двухстаночный модуль
1 – портал ПР
2 – манипулятор

ПР
3 – станок с ЧПУ
4 – накопитель

А. Портальный робот: двухстаночный модуль1 – портал ПР2 – манипулятор ПР3 – станок с ЧПУ4 – накопитель

Слайд 7А. Портальный робот:
двухстаночный модуль

А. Портальный робот: двухстаночный модуль

Слайд 8А. Портальный робот:
четырёхстаночный модуль

А. Портальный робот: четырёхстаночный модуль

Слайд 9Б. Напольный робот:
одностаночный модуль

Б. Напольный робот: одностаночный модуль

Слайд 10Б. Напольный робот:
двухстаночный модуль

Б. Напольный робот: двухстаночный модуль

Слайд 11Б. Напольный робот:
трёхстаночный модуль
1 – ПР
2 – накопитель
3 –

станок с ЧПУ

Б. Напольный робот: трёхстаночный модуль1 – ПР2 – накопитель3 – станок с ЧПУ

Слайд 12В. Встроенный робот
1 – станок с ЧПУ
2 – патрон шпинделя
3

– ПР
4 – схват ПР
5 – накопитель
6 – позиции накопителя

В. Встроенный робот1 – станок с ЧПУ2 – патрон шпинделя3 – ПР4 – схват ПР5 – накопитель6

Слайд 13В. Встроенный робот

В. Встроенный робот

Слайд 14Проектирование ГПМ для обработки тел вращения
4. Накопители.

Проектирование ГПМ для обработки тел вращения4. Накопители.

Слайд 15Кассетный накопитель
3
2
1
3
2
1
1 – кронштейн
2 – кассета
3 – заготовки

Кассетный накопитель3213211 – кронштейн2 – кассета3 – заготовки

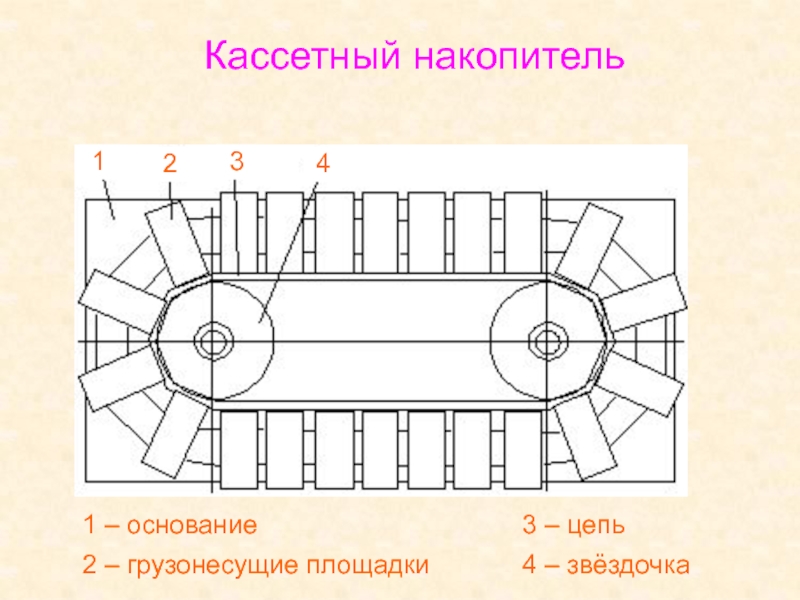

Слайд 16Кассетный накопитель
1 – основание
2 – грузонесущие площадки
4 – звёздочка
2
1
3
4
3 –

цепь

Кассетный накопитель1 – основание2 – грузонесущие площадки4 – звёздочка21343 – цепь

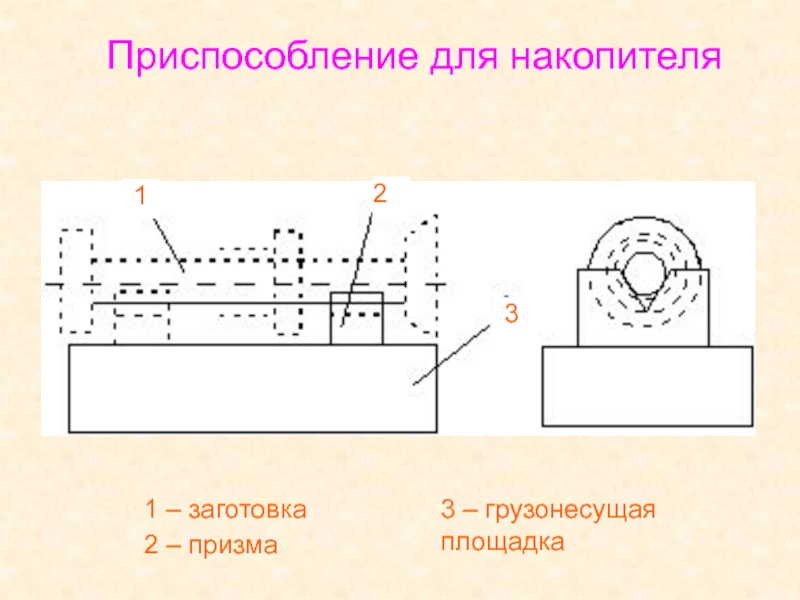

Слайд 17Приспособление для накопителя
1 – заготовка
2 – призма
3 – грузонесущая площадка

Приспособление для накопителя1 – заготовка2 – призма3 – грузонесущая площадка

Слайд 18Проектирование ГПМ для обработки тел вращения
4. Накопители.
5. Закрепление заготовок.

Проектирование ГПМ для обработки тел вращения4. Накопители.5. Закрепление заготовок.

Слайд 19Промежуточный патрон
1 – быстрозажимной патрон станка
2 – промежуточный вспомогательный патрон
1
2
3аготовка

Промежуточный патрон1 – быстрозажимной патрон станка2 – промежуточный вспомогательный патрон123аготовка

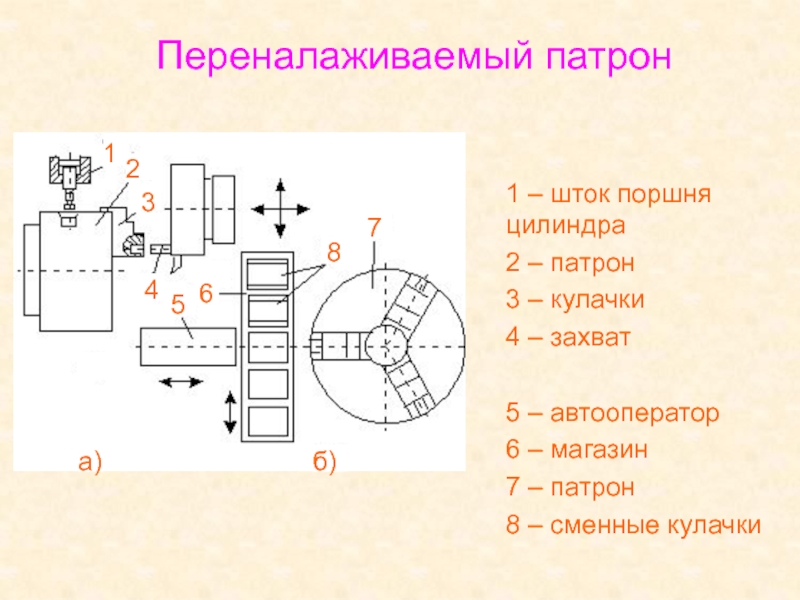

Слайд 20Переналаживаемый патрон
1 – корпус
2 – диск
3 – кулачки
4 – центральное

зубчатое колесо
5 – шлицевая втулка
6 – червячное колесо
7 – головка

червяка
8 – сателлиты
9 – тяга привода
Переналаживаемый патрон1 – корпус2 – диск3 – кулачки4 – центральное зубчатое колесо5 – шлицевая втулка6 – червячное

Слайд 21Переналаживаемый патрон
1 – шток поршня цилиндра
2 – патрон
3 – кулачки
4

– захват

5 – автооператор
6 – магазин
7 – патрон
8 – сменные

кулачки

1

2

3

5

4

6

7

8

а)

б)

Переналаживаемый патрон1 – шток поршня цилиндра2 – патрон3 – кулачки4 – захват5 – автооператор6 – магазин7 –

Слайд 22Проектирование ГПМ для обработки тел вращения
4. Накопители.
5. Закрепление заготовок.
6. Замена

инструмента.
7. Удаление стружки.

Проектирование ГПМ для обработки тел вращения4. Накопители.5. Закрепление заготовок.6. Замена инструмента.7. Удаление стружки.

Слайд 23Проектирование ГПМ для обработки корпусных деталей
1. Технологическое оборудование.
2. Загрузка/выгрузка деталей.

Проектирование ГПМ для обработки корпусных деталей1. Технологическое оборудование.2. Загрузка/выгрузка деталей.

Слайд 24Функциональные поверхности паллет
1 – кромки для базирования
2 – отверстия для

защёлки
3 – зеркало
4 – поверхность для временной установки
5 – поверхность

базирования
6 – поверхность для закрепления паллеты
7 – отверстие для установки паллеты в очереди для обработки
8 – поверхности для транспортирования паллет
9 – отверстия для базирования
10 – центральное отверстие
Функциональные поверхности паллет1 – кромки для базирования2 – отверстия для защёлки3 – зеркало4 – поверхность для временной

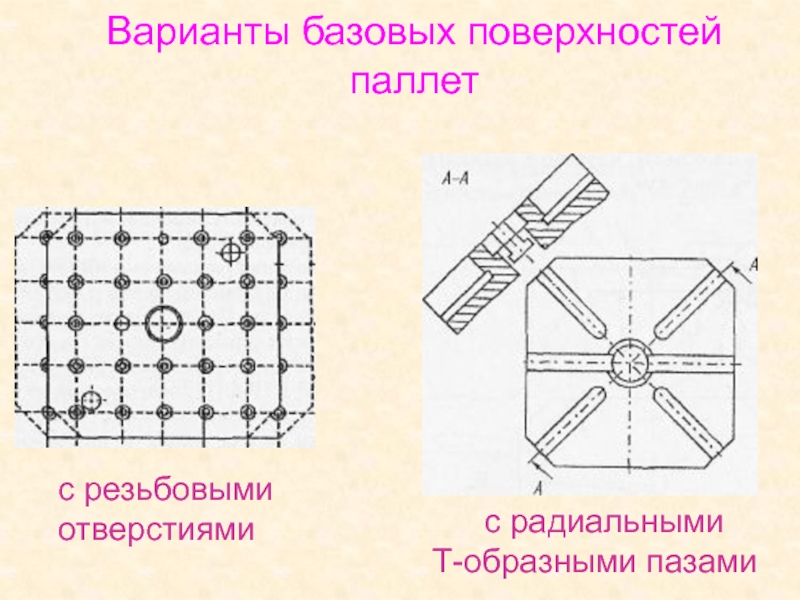

Слайд 25Варианты базовых поверхностей паллет
с резьбовыми отверстиями
с радиальными Т-образными

пазами

Варианты базовых поверхностей паллет с резьбовыми отверстиями с радиальными  Т-образными пазами

Слайд 26Станочная паллета

Станочная паллета

Слайд 27Вспомогательное приспособление
Базовые элементы:
1 – угольник
2 – патрон
3 – плита
Установочные и

крепёжные элементы:
5,18 – шпильки 4 – клин
6,20 – корпусы 8

– хомут
7,15,19 – винты 9 – кольцо
10 – удлинитель
11,21 – упоры
12,14 – гайки
13,23 – шайбы
16 – прихват
17 – пружина
122,24 - болты
Вспомогательное приспособлениеБазовые элементы:1 – угольник2 – патрон3 – плитаУстановочные и крепёжные элементы:5,18 – шпильки	 4 – клин6,20

Слайд 28Проектирование ГПМ для обработки корпусных деталей
1. Технологическое оборудование.
2. Загрузка/выгрузка деталей.
3.

Компоновка модуля.

Проектирование ГПМ для обработки корпусных деталей1. Технологическое оборудование.2. Загрузка/выгрузка деталей.3. Компоновка модуля.

Слайд 29Структура модуля
1 – обрабатывающий центр
2 – стол центра
3 – приспособление

для базирования и закрепления спутников
4 – инструментальный магазин
СИ – система

обеспечения инструментом
ППС – приёмно-передающий стол
УЧПУ – устройство ЧПУ станка
Н – накопитель
ОС – обслуживающая система

СИ

АТП – автоматизированная транспортная система

Структура модуля1 – обрабатывающий центр2 – стол центра3 – приспособление для базирования и закрепления спутников4 – инструментальный

Слайд 30Проектирование ГПМ для обработки корпусных деталей
4. Накопители.

Проектирование ГПМ для обработки корпусных деталей4. Накопители.

Слайд 31Локальные накопители:
1) накопитель спутников
2) спутник
3) позиция загрузки/разгрузки станка
4) позиция загрузки/разгрузки

накопителя
5) транспортная магистраль
6) транспортный манипулятор
7) продольный роликовый конвейер для спутников
8)

угловой подъёмный механизм
9) поперечный цепной конвейер ускоренного перемещения спутников

а – круговой
б – карусельного типа
в – с транспортным манипулятором
г – роликовый

Локальные накопители:1) накопитель спутников	2) спутник3) позиция загрузки/разгрузки станка4) позиция загрузки/разгрузки накопителя5) транспортная магистраль6) транспортный манипулятор7) продольный роликовый

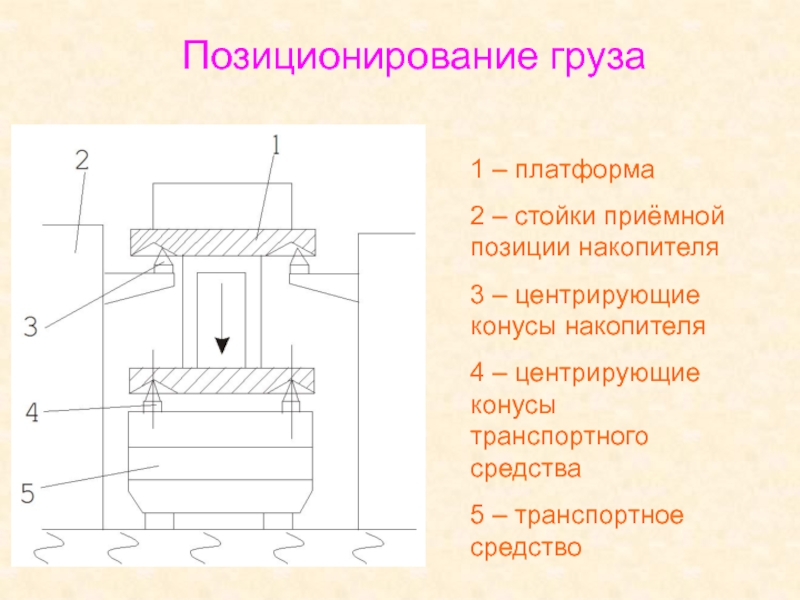

Слайд 32Позиционирование груза
1 – платформа
2 – стойки приёмной позиции накопителя
3 –

центрирующие конусы накопителя
4 – центрирующие конусы транспортного средства
5 – транспортное

средство
Позиционирование груза1 – платформа2 – стойки приёмной позиции накопителя3 – центрирующие конусы накопителя4 – центрирующие конусы транспортного

Слайд 33Штриховые коды ISO

Штриховые коды ISO

Слайд 34Проектирование ГПМ для обработки корпусных деталей
4. Накопители.
5. Загрузка спутников.

Проектирование ГПМ для обработки корпусных деталей4. Накопители.5. Загрузка спутников.

Слайд 35Загрузка спутника
1 – шпиндель станка
2 – оправка
3 – кронштейн спутника
4

– направляющие для установки спутников
5 – зажимное приспособление
6 – гидроцилиндр
7

– салазки
8 – приёмо-передающий стол
9 – гидроцилиндр
10 – основание салазок
11 – стол обрабатывающего центра
Загрузка спутника1 – шпиндель станка2 – оправка3 – кронштейн спутника4 – направляющие для установки спутников5 – зажимное

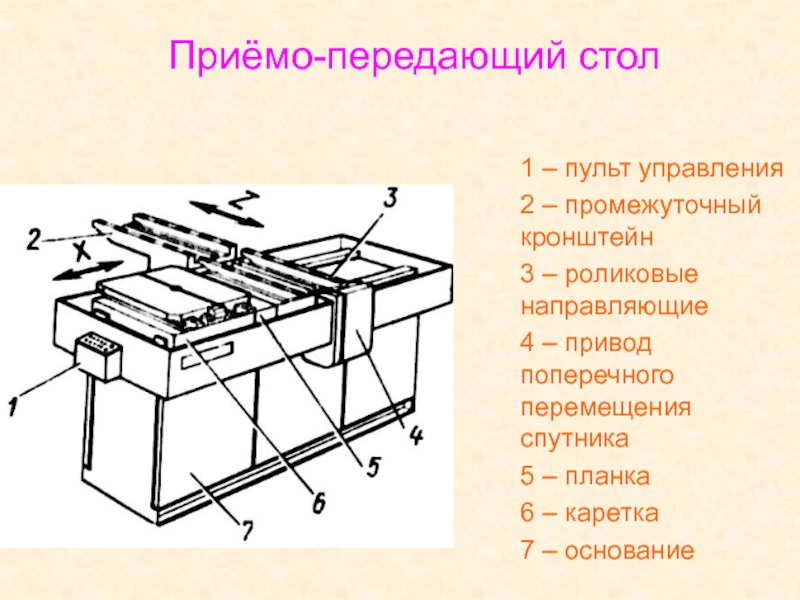

Слайд 36Приёмо-передающий стол
1 – пульт управления
2 – промежуточный кронштейн
3 – роликовые

направляющие
4 – привод поперечного перемещения спутника
5 – планка
6 – каретка
7

– основание
Приёмо-передающий стол1 – пульт управления2 – промежуточный кронштейн3 – роликовые направляющие4 – привод поперечного перемещения спутника5 –

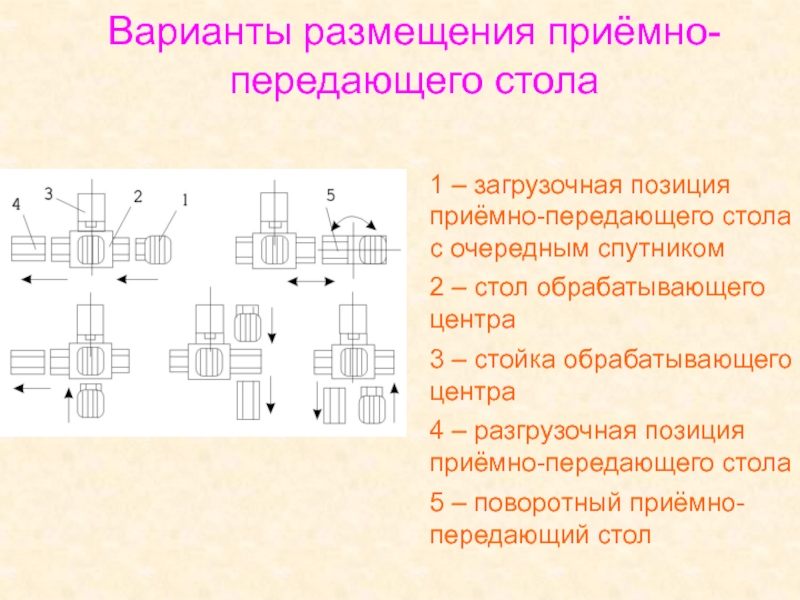

Слайд 37Варианты размещения приёмно-передающего стола
1 – загрузочная позиция приёмно-передающего стола с

очередным спутником
2 – стол обрабатывающего центра
3 – стойка обрабатывающего центра
4

– разгрузочная позиция приёмно-передающего стола
5 – поворотный приёмно-передающий стол
Варианты размещения приёмно-передающего стола1 – загрузочная позиция приёмно-передающего стола с очередным спутником2 – стол обрабатывающего центра3 –

Слайд 38Проектирование ГПМ для обработки корпусных деталей
4. Накопители.
5. Загрузка спутников.
6. Замена

инструмента.

Проектирование ГПМ для обработки корпусных деталей4. Накопители.5. Загрузка спутников.6. Замена инструмента.

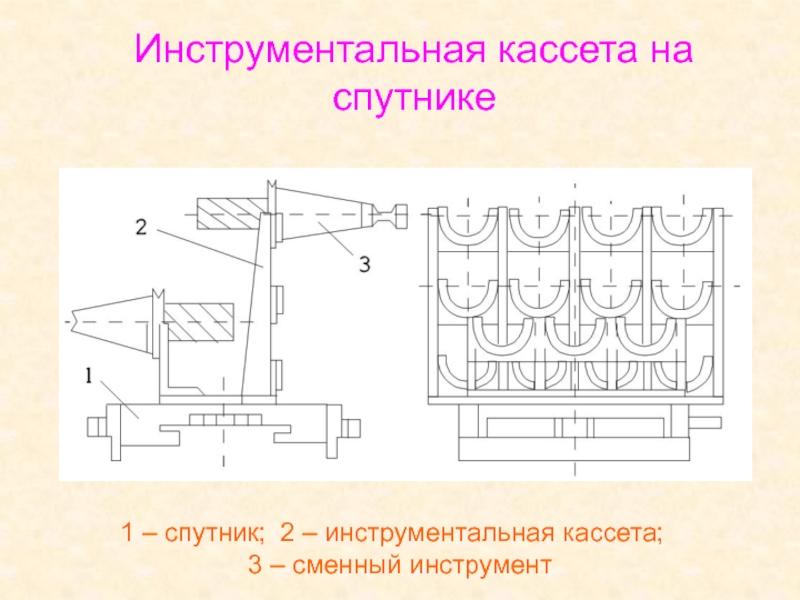

Слайд 39Инструментальная кассета на спутнике
1 – спутник; 2 – инструментальная кассета; 3 –

сменный инструмент

Инструментальная кассета на спутнике1 – спутник;	2 – инструментальная кассета;	 3 – сменный инструмент

Слайд 401 – внешний инструментальный магазин; 2 – робот-автооператор; 3 –

инструмент с оправкой; 4 – перегрузочное гнездо; 5 – инструментальный

манипулятор; 6 – цепной инструментальный магазин станка

Инструментальная система с роботом

1 – внешний инструментальный магазин; 2 – робот-автооператор; 3 – инструмент с оправкой; 4 – перегрузочное гнездо;

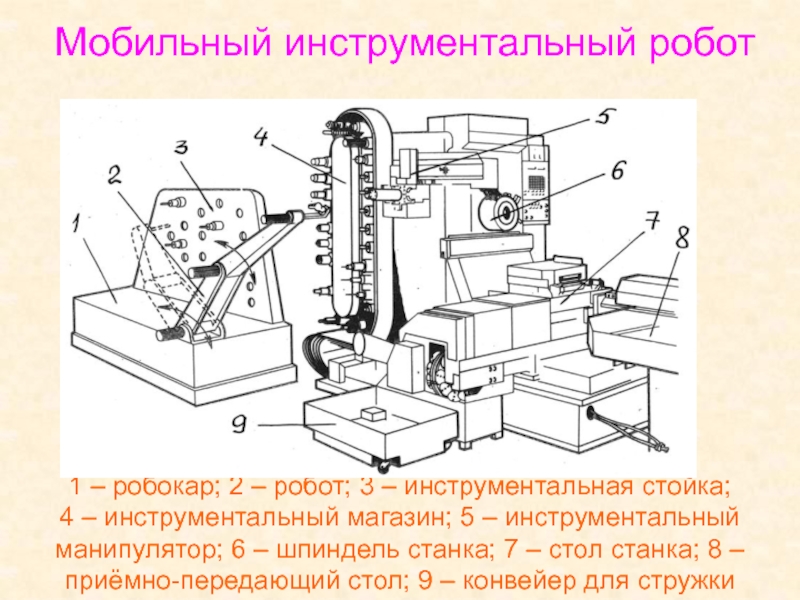

Слайд 411 – робокар; 2 – робот; 3 – инструментальная стойка;

4 – инструментальный магазин; 5 – инструментальный манипулятор; 6 –

шпиндель станка; 7 – стол станка; 8 – приёмно-передающий стол; 9 – конвейер для стружки

Мобильный инструментальный робот

1 – робокар; 2 – робот; 3 – инструментальная стойка;  4 – инструментальный магазин; 5 –

Слайд 42Проектирование ГПМ для обработки корпусных деталей
4. Накопители.
5. Загрузка спутников.
6. Замена

инструмента.
7. Удаление стружки.

Проектирование ГПМ для обработки корпусных деталей4. Накопители.5. Загрузка спутников.6. Замена инструмента.7. Удаление стружки.

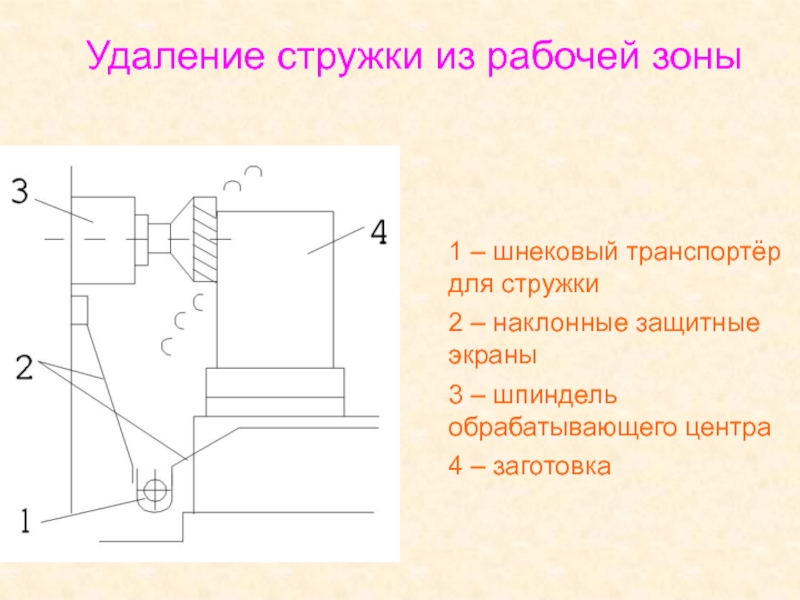

Слайд 43Удаление стружки из рабочей зоны
1 – шнековый транспортёр для стружки
2

– наклонные защитные экраны
3 – шпиндель обрабатывающего центра
4 – заготовка

Удаление стружки из рабочей зоны1 – шнековый транспортёр для стружки2 – наклонные защитные экраны3 – шпиндель обрабатывающего

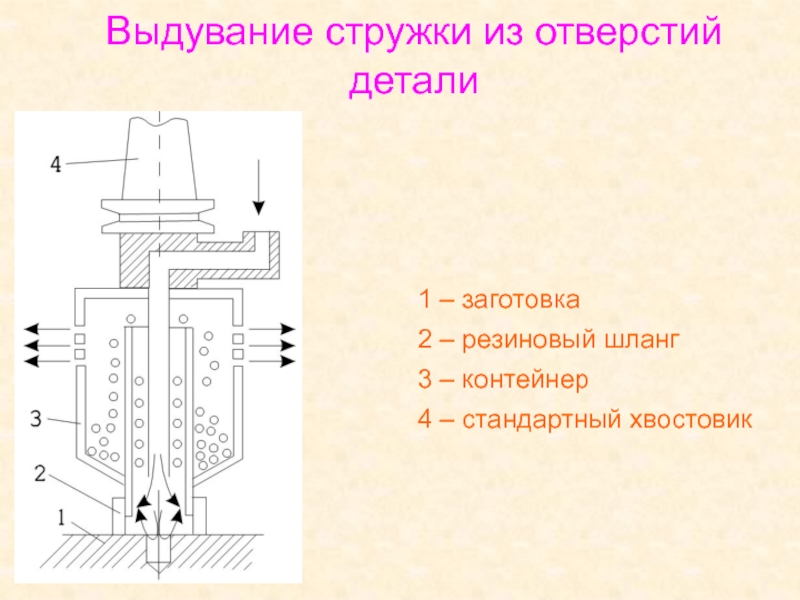

Слайд 44Выдувание стружки из отверстий детали
1 – заготовка
2 – резиновый шланг
3

– контейнер
4 – стандартный хвостовик

Выдувание стружки из отверстий детали1 – заготовка2 – резиновый шланг3 – контейнер4 – стандартный хвостовик
