АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО АРМ
Содержание
- 1. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО АРМ
- 2. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОМнемосхема
- 3. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОДинамически изменяемая информация
- 4. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОДинамически изменяемая информациятекстовые сообщения
- 5. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОДинамически изменяемая информациятекстовые сообщениячисловые значения параметров
- 6. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОДинамически изменяемая информациятекстовые сообщениячисловые значения параметровстолбцы диаграмм
- 7. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОДинамически изменяемая информациятекстовые сообщениячисловые значения параметровстолбцы диаграммвторичные показывающие приборы (изображение вольтметра, амперметра)
- 8. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОСостояние оборудования
- 9. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОСостояние оборудованиятекстовые сообщения
- 10. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОСостояние оборудованиятекстовые сообщенияобъекты, изменяющие свой цвет и внешний вид (откр. и закр. заслонка)
- 11. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОСостояние тех. процесса
- 12. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОСостояние тех. процессатекстовые подсказки
- 13. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОСостояние тех. процессатекстовые подсказкичасти технологического оборудования, изменяющие свою форму и цвет
- 14. Требования эргономики
- 15. Требования эргономикиГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования»
- 16. Требования эргономикиГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования»ГОСТ 23000-78 «Пульты управления. Общие эргономические требования»
- 17. Требования эргономикиГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования»ГОСТ
- 18. Требования к пультам управленияприоритет
- 19. Требования к пультам управленияприоритетгруппировка в логические блоки
- 20. Требования к пультам управленияприоритетгруппировка в логические блокивзаимосвязь между органами управления и средствами отображения информации
- 21. Требования к пультам управленияприоритетгруппировка в логические блокивзаимосвязь между органами управления и средствами отображения информации
- 22. Требования к пультам управленияприоритетчастота и способ использования
- 23. Требования к пультам управленияприоритетчастота и способ использованияточность и/или скорость считывания показаний или установки позиции органа управления
- 24. Требования к пультам управленияприоритетчастота и способ использованияточность
- 25. Требования к пультам управленияприоритетгруппировка в логические блокивзаимосвязь между органами управления и средствами отображения информации
- 26. Требования к пультам управлениягруппировка в логические блокифункциональная
- 27. Требования к пультам управлениягруппировка в логические блокифункциональнаяпоследовательная
- 28. Требования к пультам управлениягрупповое размещение индикаторов
- 29. Требования к пультам управлениягрупповое размещение индикаторов6 и более – 2 параллельных ряда
- 30. Требования к пультам управлениягрупповое размещение индикаторов6 и более – 2 параллельных рядане более 5-6 рядов
- 31. Требования к пультам управлениягрупповое размещение индикаторов6 и
- 32. Требования к пультам управленияприоритетгруппировка в логические блокивзаимосвязь между органами управления и средствами отображения информации
- 33. Требования к пультам управлениявзаимосвязь между органами управления
- 34. Требования к пультам управлениявзаимосвязь между органами управления
- 35. Требования к пультам управлениявзаимосвязь между органами управления
- 36. Требования к мнемосхемам
- 37. Требования к мнемосхемам
- 38. Требования к мнемосхемам
- 39. Требования к мнемосхемам
- 40. Определение размера мнемознака
- 41. Определение размера мнемознакаtg(a/2) = S / 2L
- 42. Определение размера мнемознакаtg(a/2) = S / 2La
- 43. Определение размера мнемознакаtg(a/2) = S / 2La
- 44. Определение размера мнемознакаtg(a/2) = S / 2La
- 45. Определение размера мнемознакасложный мнемознак – не менее 35 уг. мин.
- 46. Определение размера мнемознакасложный мнемознак – не менее
- 47. Требования к звуковым сигналам
- 48. Требования к звуковым сигналамАварийные (0,2-0,8 сек.)800 – 5000 Гц90 – 100 дБ
- 49. Требования к звуковым сигналамАварийные (0,2-0,8 сек.)800 –
- 50. Требования к звуковым сигналамАварийные (0,2-0,8 сек.)800 –
- 51. Скачать презентанцию

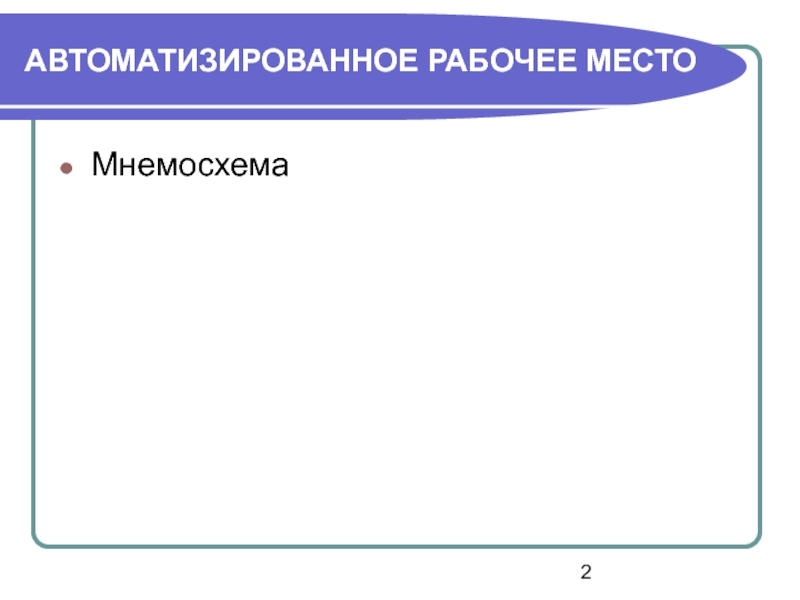

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТОМнемосхема
Слайды и текст этой презентации
Слайд 5АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО

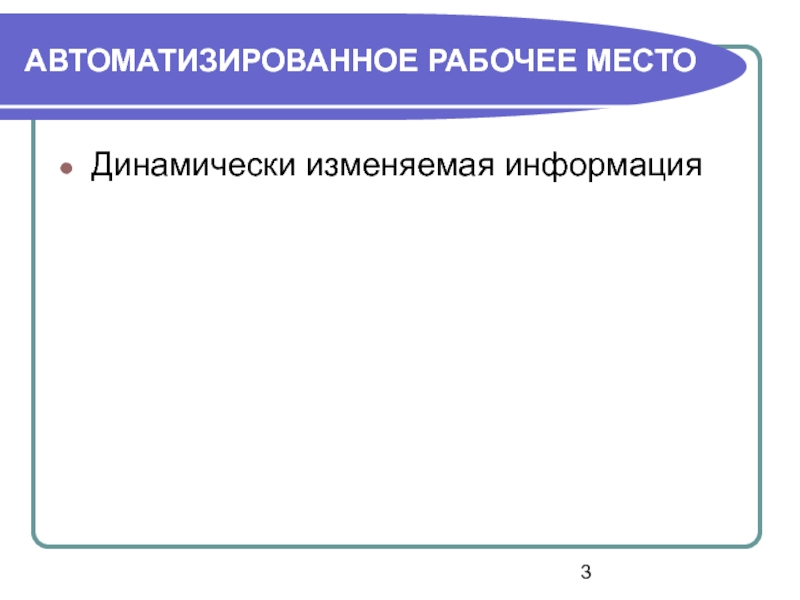

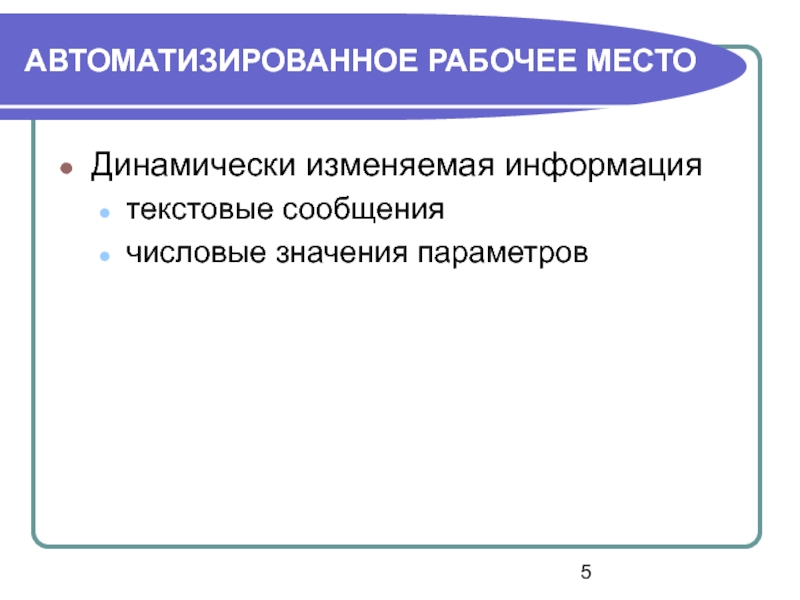

Динамически изменяемая информация
текстовые сообщения
числовые значения параметров
Слайд 6АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО
Динамически изменяемая информация
текстовые сообщения
числовые значения параметров
столбцы диаграмм

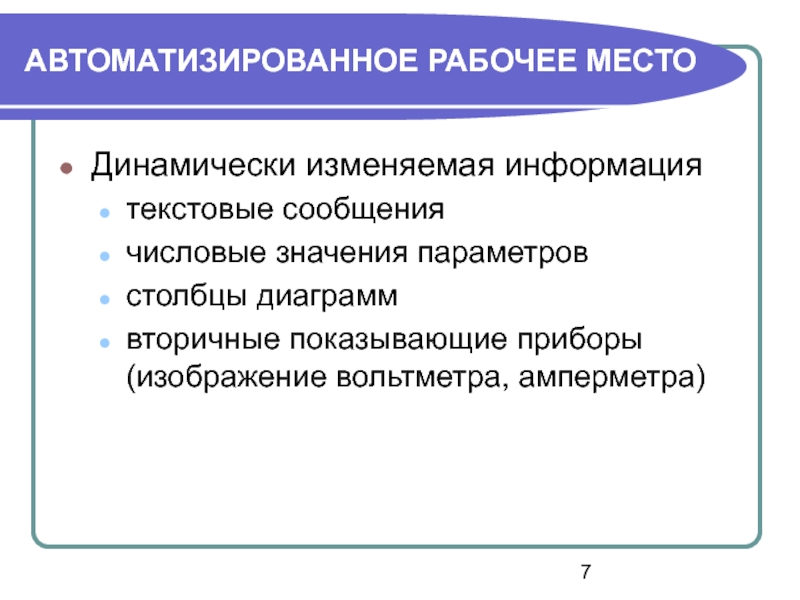

Слайд 7АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО
Динамически изменяемая информация
текстовые сообщения
числовые значения параметров
столбцы диаграмм
вторичные показывающие
приборы (изображение вольтметра, амперметра)

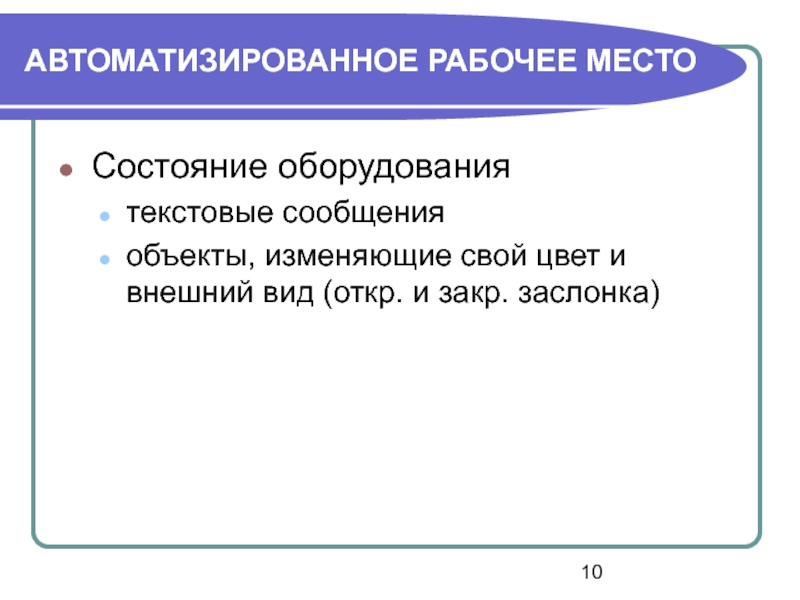

Слайд 10АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО
Состояние оборудования
текстовые сообщения
объекты, изменяющие свой цвет и внешний
вид (откр. и закр. заслонка)

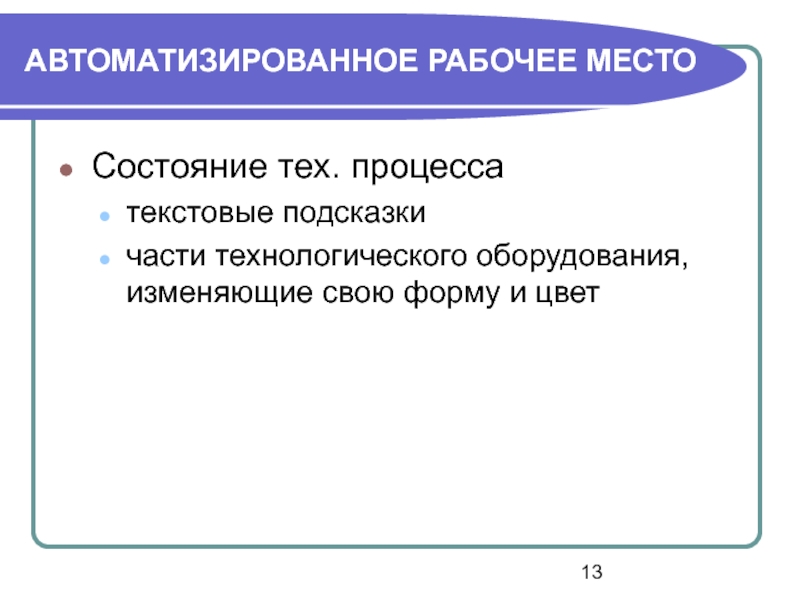

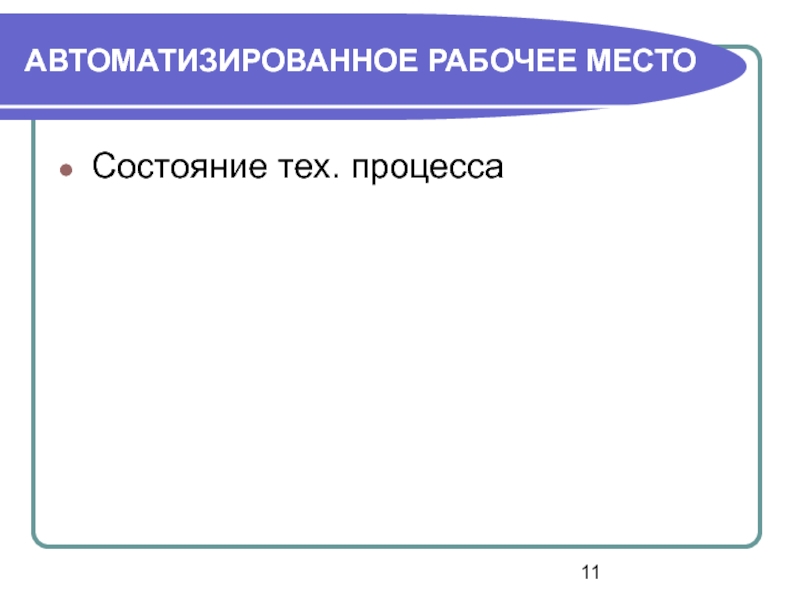

Слайд 13АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО

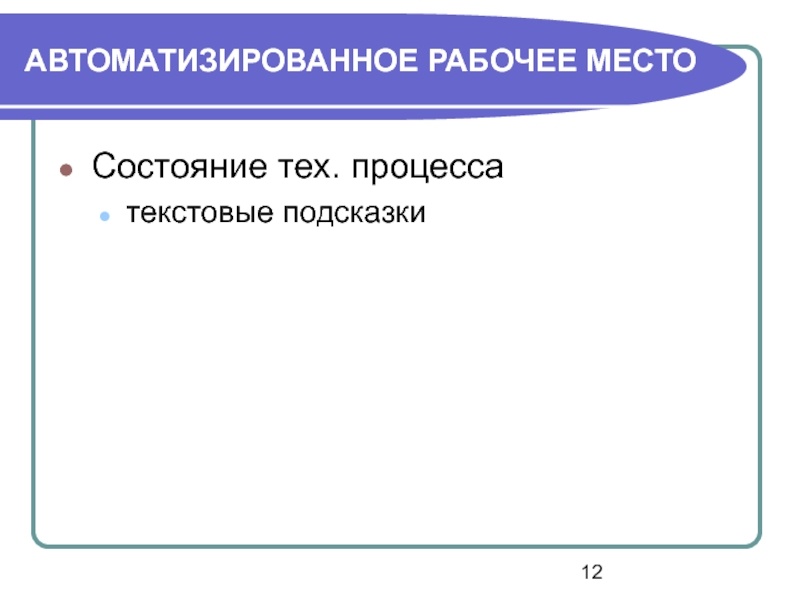

Состояние тех. процесса
текстовые подсказки
части технологического оборудования, изменяющие свою
форму и цвет
Слайд 16Требования эргономики
ГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования»
ГОСТ 23000-78 «Пульты управления.
Общие эргономические требования»

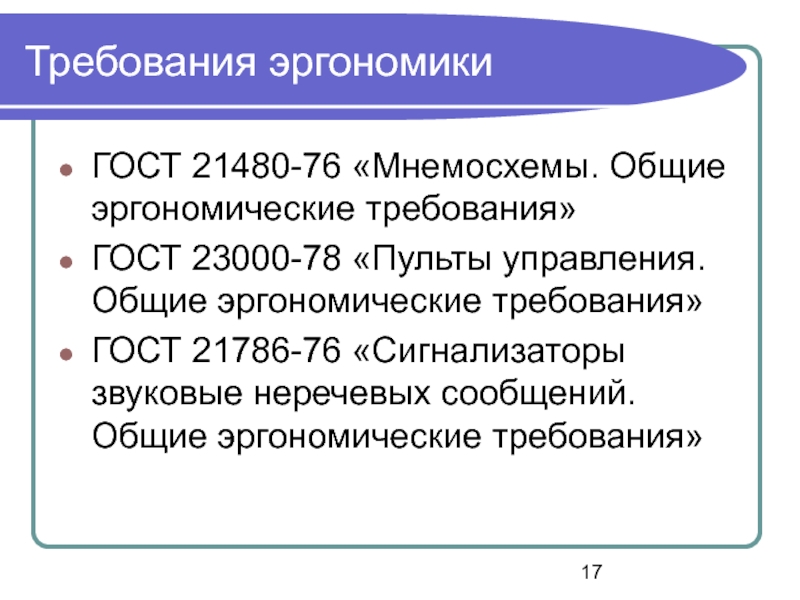

Слайд 17Требования эргономики
ГОСТ 21480-76 «Мнемосхемы. Общие эргономические требования»
ГОСТ 23000-78 «Пульты управления.
Общие эргономические требования»
ГОСТ 21786-76 «Сигнализаторы звуковые неречевых сообщений. Общие эргономические
требования»

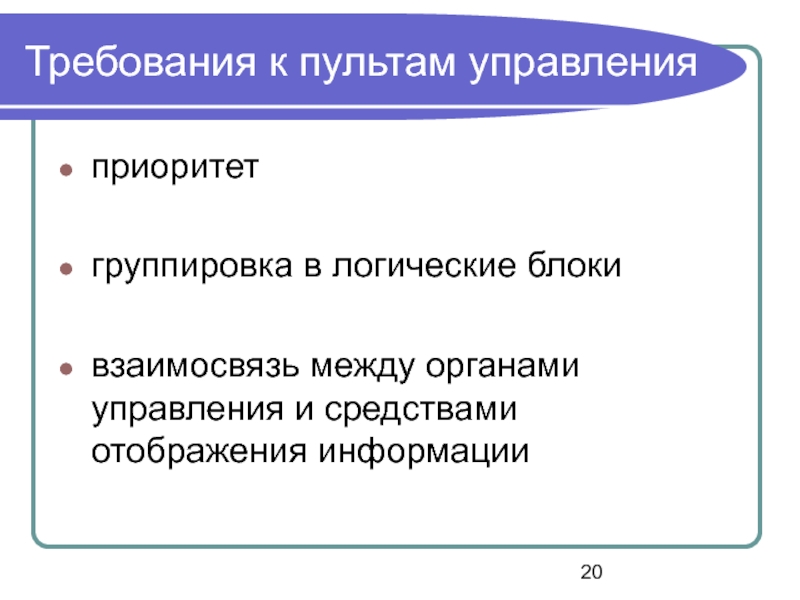

Слайд 20Требования к пультам управления
приоритет
группировка в логические блоки
взаимосвязь между органами управления
и средствами отображения информации

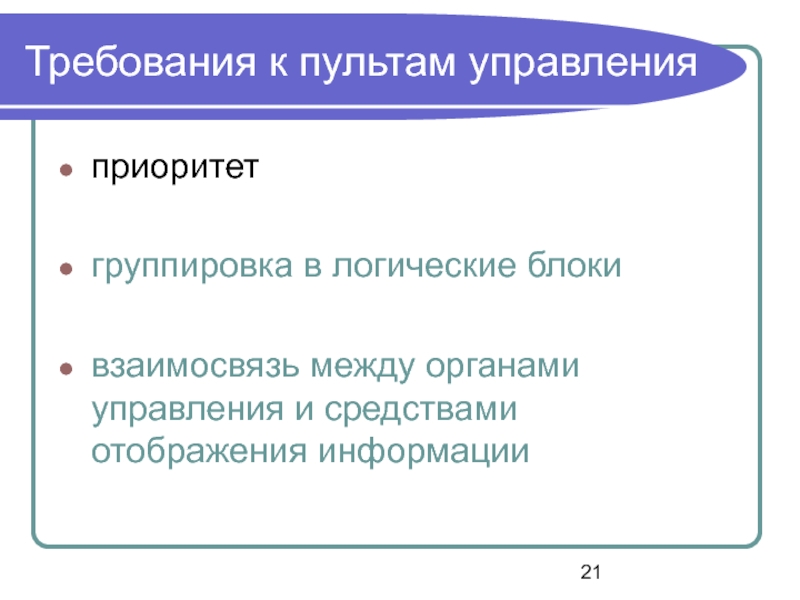

Слайд 21Требования к пультам управления
приоритет
группировка в логические блоки
взаимосвязь между органами управления
и средствами отображения информации

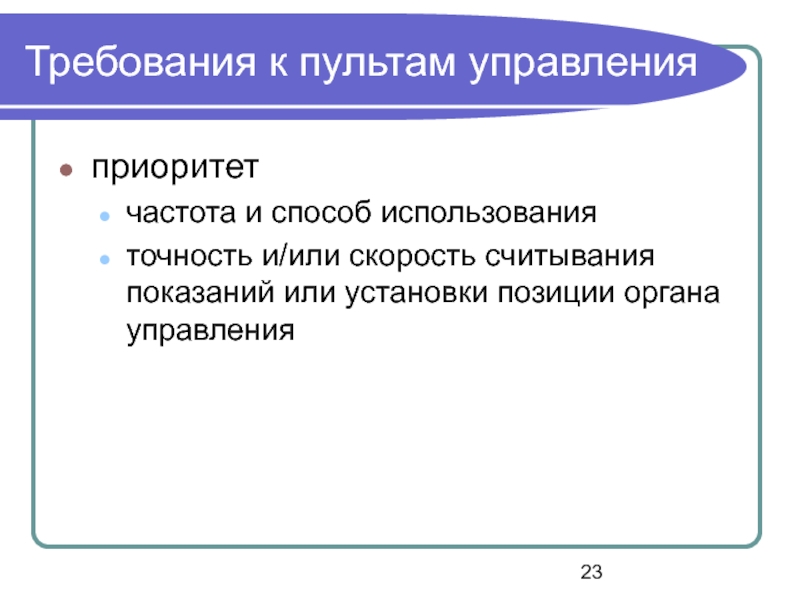

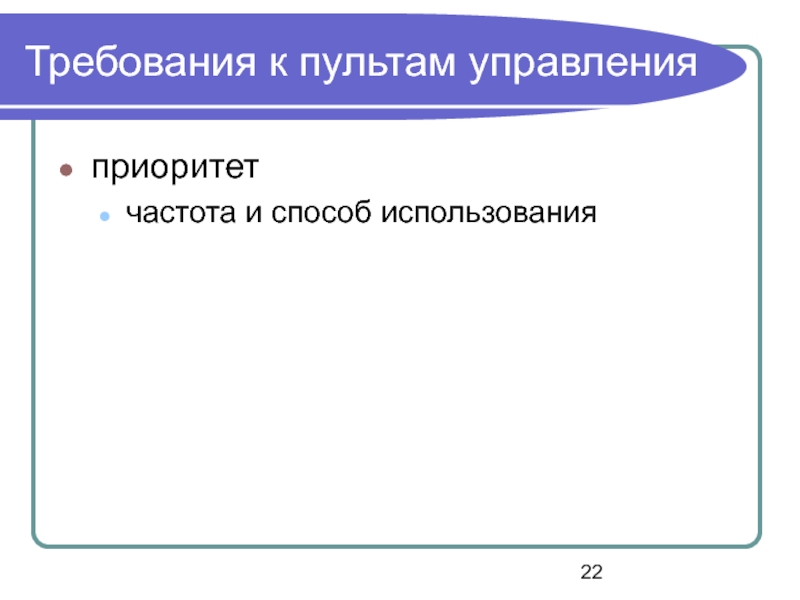

Слайд 23Требования к пультам управления
приоритет
частота и способ использования
точность и/или скорость считывания
показаний или установки позиции органа управления

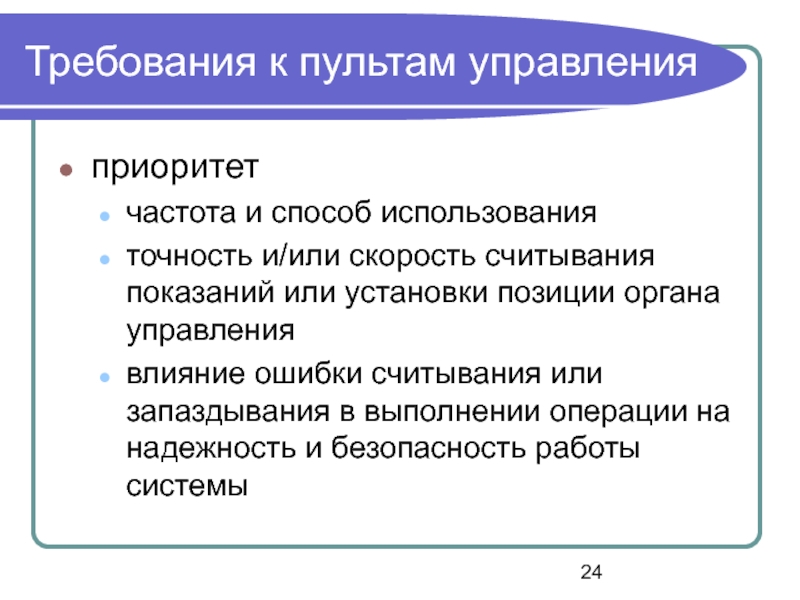

Слайд 24Требования к пультам управления
приоритет
частота и способ использования
точность и/или скорость считывания
показаний или установки позиции органа управления
влияние ошибки считывания или запаздывания
в выполнении операции на надежность и безопасность работы системы

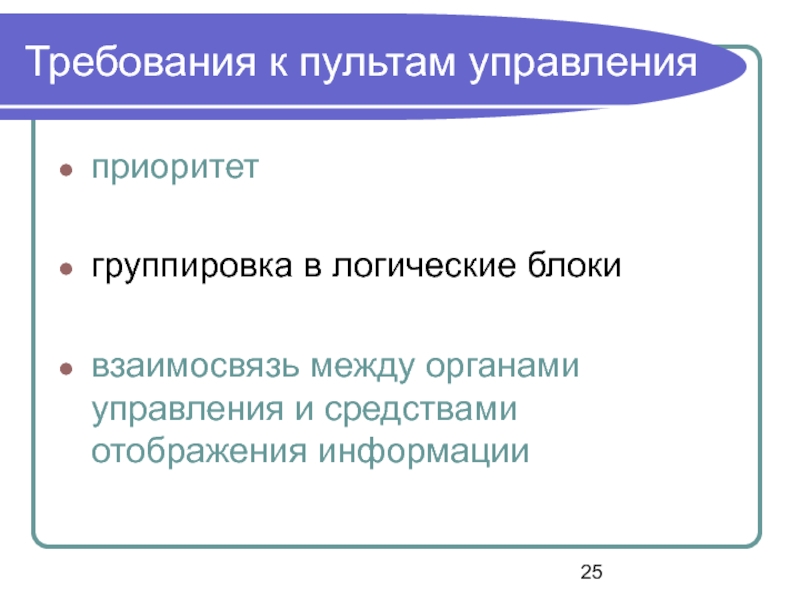

Слайд 25Требования к пультам управления
приоритет
группировка в логические блоки
взаимосвязь между органами управления
и средствами отображения информации

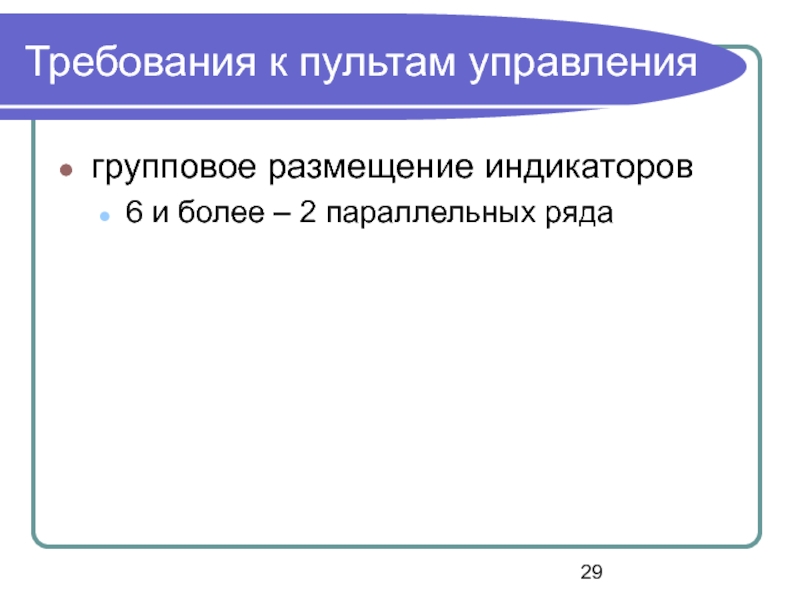

Слайд 29Требования к пультам управления
групповое размещение индикаторов
6 и более – 2
параллельных ряда

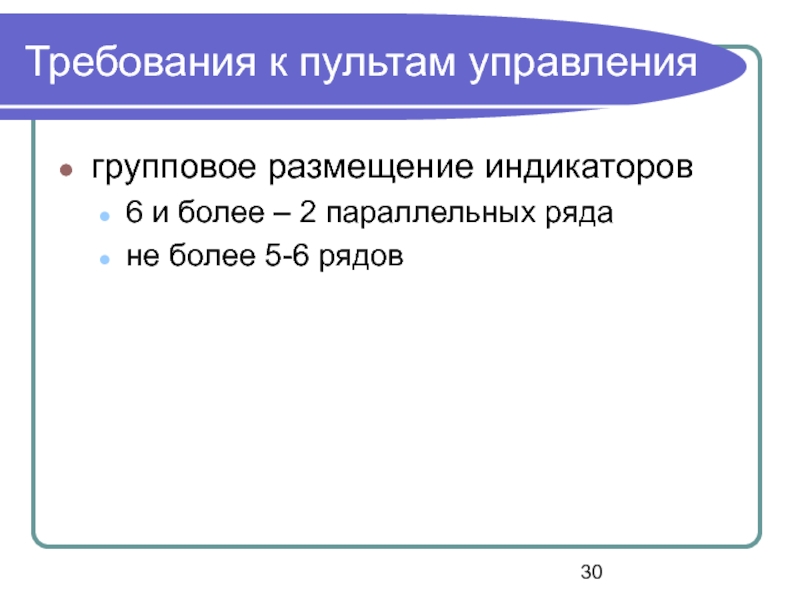

Слайд 30Требования к пультам управления
групповое размещение индикаторов
6 и более – 2
параллельных ряда
не более 5-6 рядов

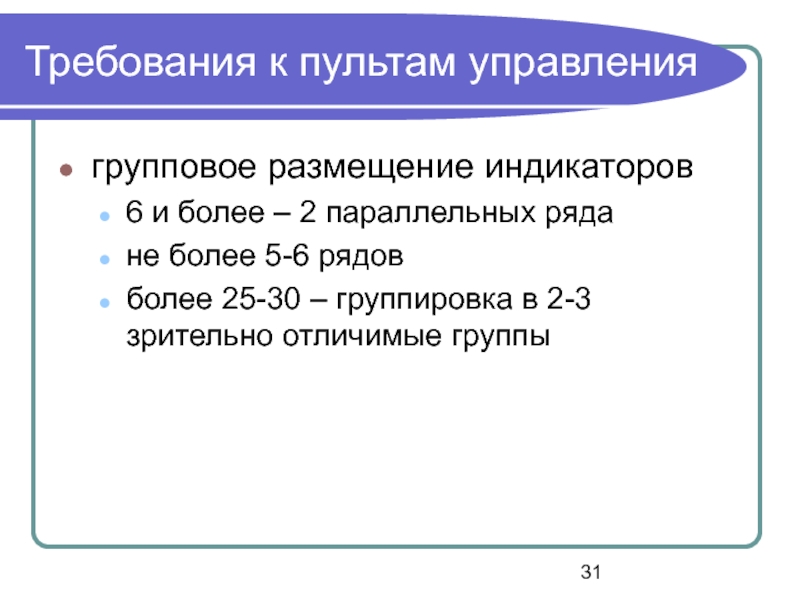

Слайд 31Требования к пультам управления
групповое размещение индикаторов
6 и более – 2
параллельных ряда
не более 5-6 рядов
более 25-30 – группировка в 2-3
зрительно отличимые группы

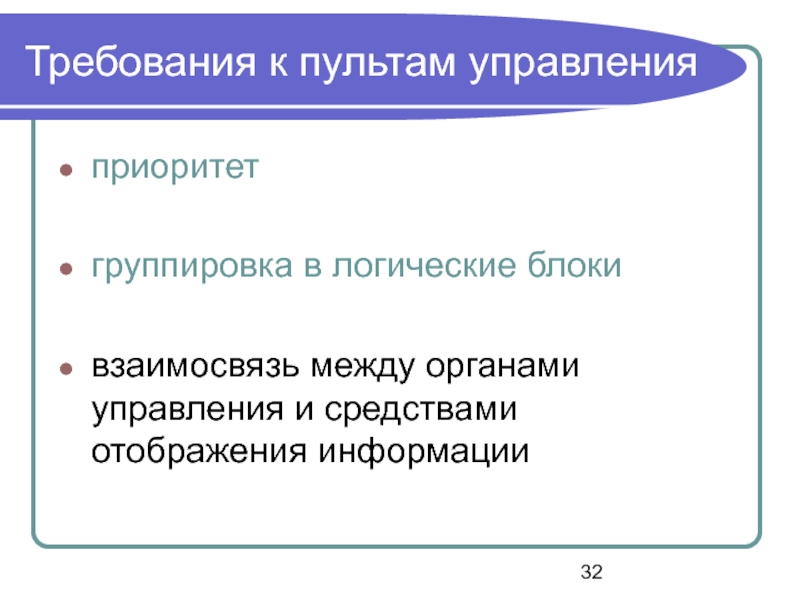

Слайд 32Требования к пультам управления
приоритет
группировка в логические блоки
взаимосвязь между органами управления
и средствами отображения информации

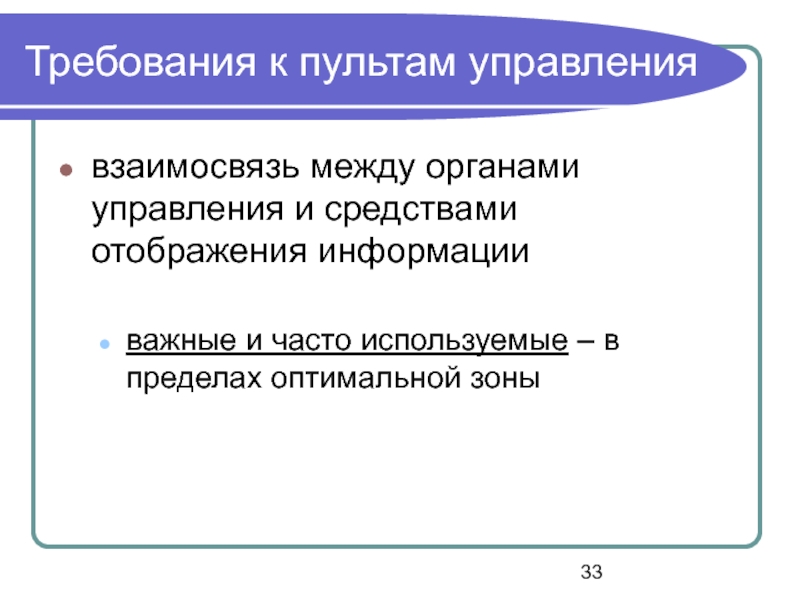

Слайд 33Требования к пультам управления
взаимосвязь между органами управления и средствами отображения
информации
важные и часто используемые – в пределах оптимальной зоны

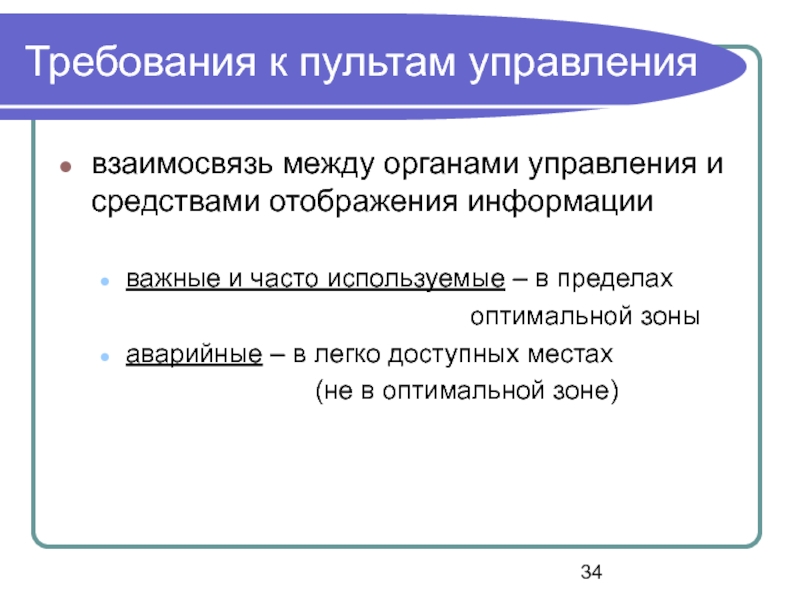

Слайд 34Требования к пультам управления
взаимосвязь между органами управления и средствами отображения
информации
важные и часто используемые – в пределах
оптимальной зоныаварийные – в легко доступных местах
(не в оптимальной зоне)

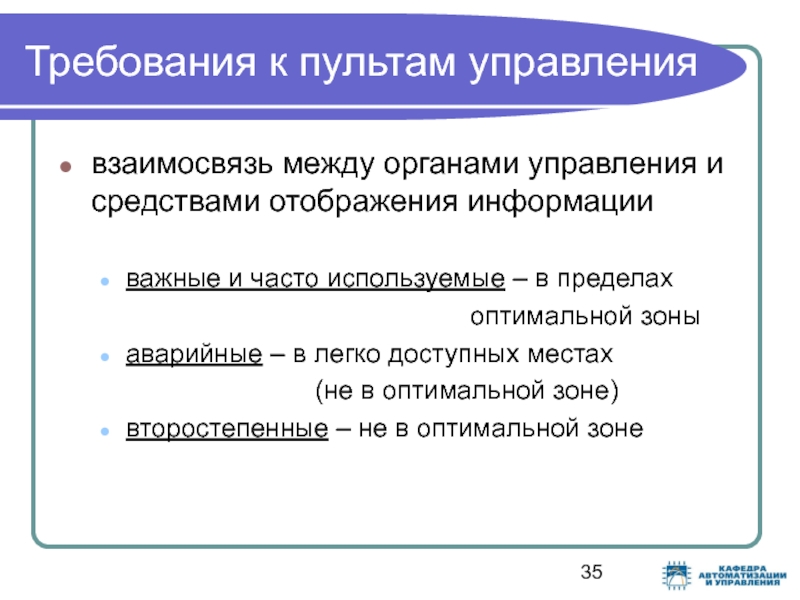

Слайд 35Требования к пультам управления
взаимосвязь между органами управления и средствами отображения
информации
важные и часто используемые – в пределах
оптимальной зоныаварийные – в легко доступных местах
(не в оптимальной зоне)
второстепенные – не в оптимальной зоне

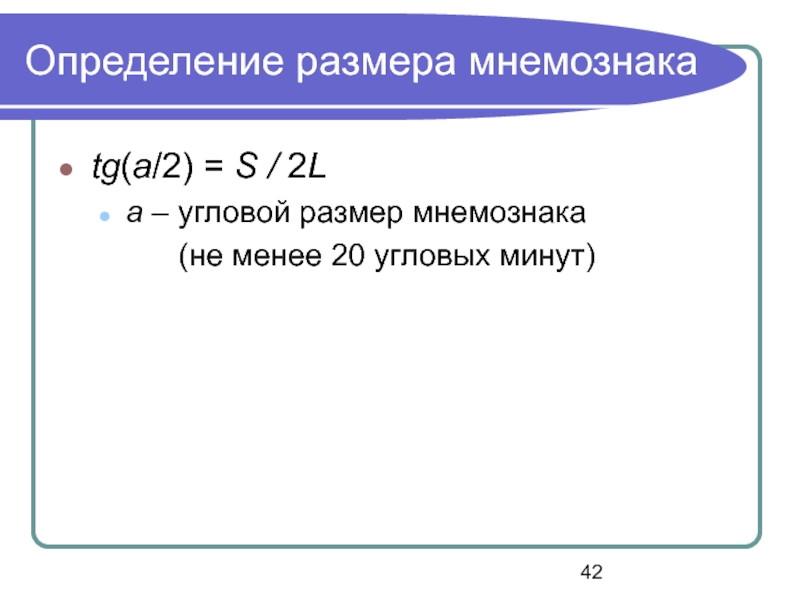

Слайд 42Определение размера мнемознака
tg(a/2) = S / 2L
a – угловой размер
мнемознака
(не менее 20 угловых минут)

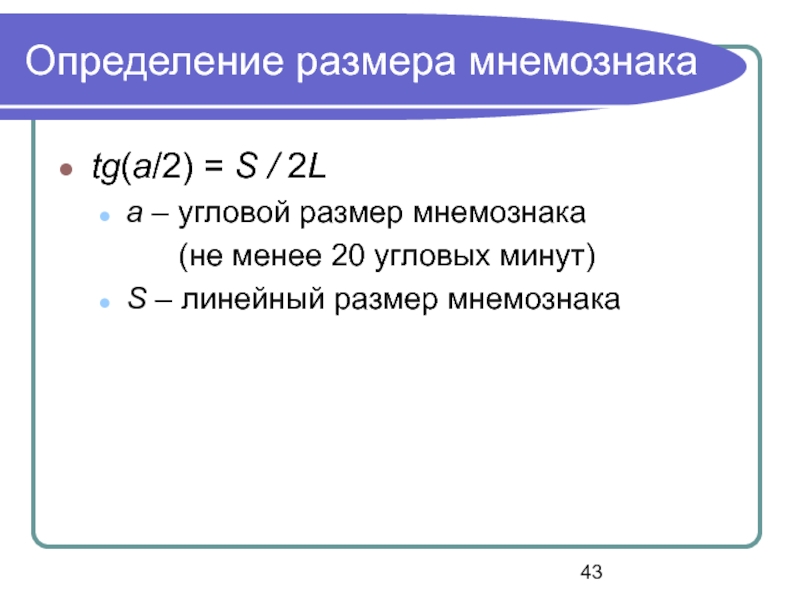

Слайд 43Определение размера мнемознака
tg(a/2) = S / 2L
a – угловой размер
мнемознака
(не менее 20 угловых минут)
S
– линейный размер мнемознака

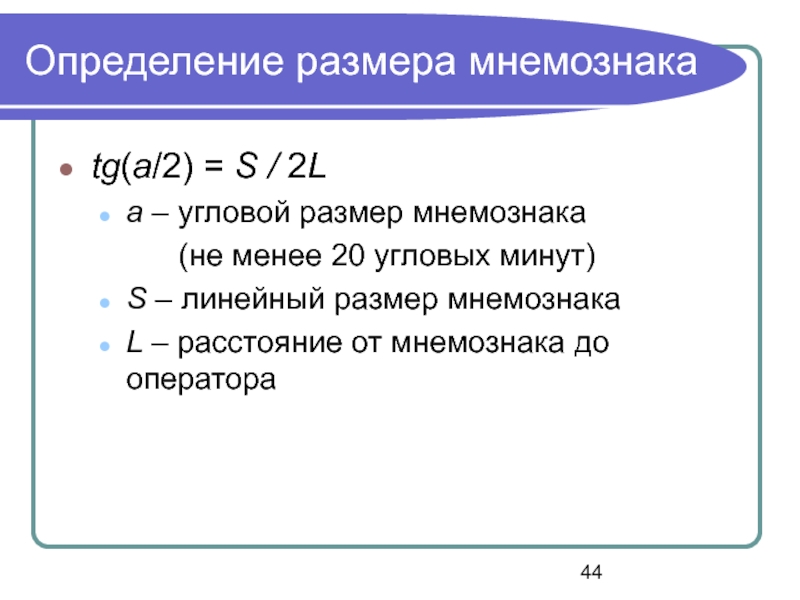

Слайд 44Определение размера мнемознака
tg(a/2) = S / 2L
a – угловой размер
мнемознака
(не менее 20 угловых минут)
S
– линейный размер мнемознакаL – расстояние от мнемознака до оператора

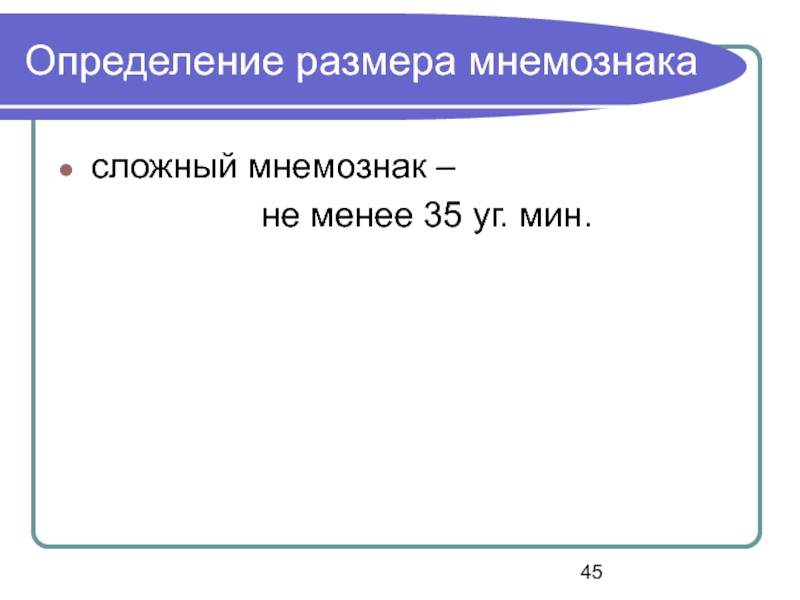

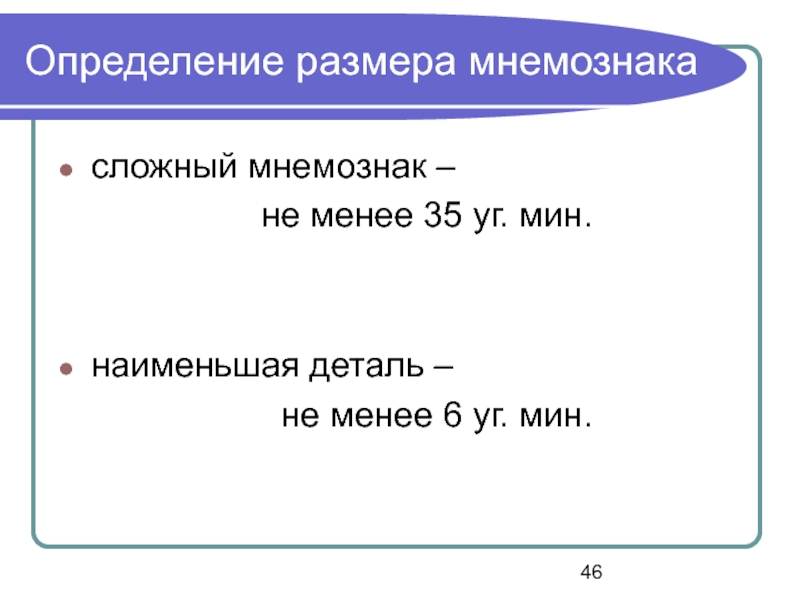

Слайд 46Определение размера мнемознака
сложный мнемознак –
не менее 35 уг. мин.
наименьшая
деталь –
не менее 6 уг. мин.

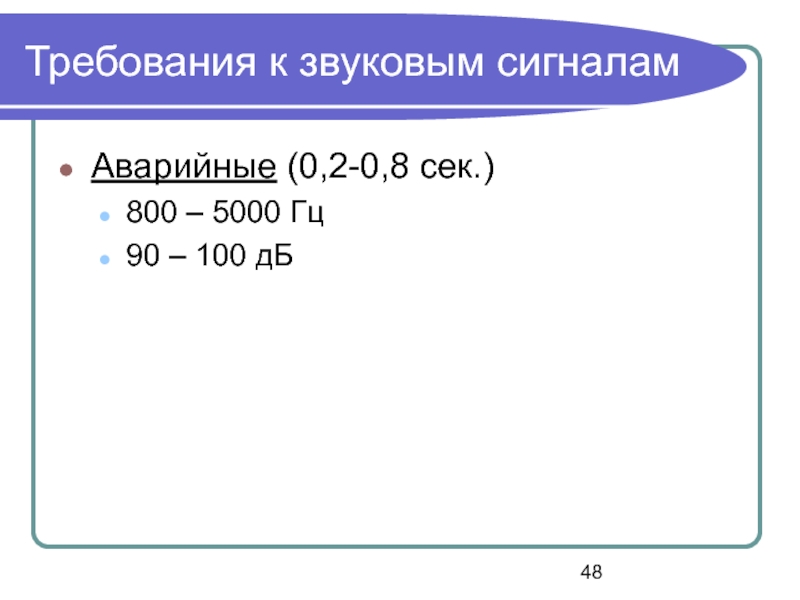

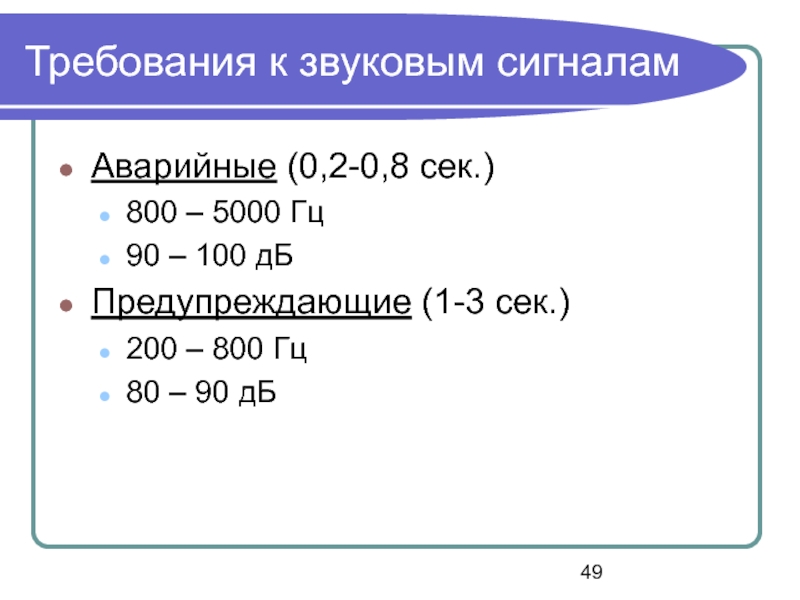

Слайд 49Требования к звуковым сигналам
Аварийные (0,2-0,8 сек.)
800 – 5000 Гц
90 –
100 дБ
Предупреждающие (1-3 сек.)
200 – 800 Гц
80 – 90 дБ

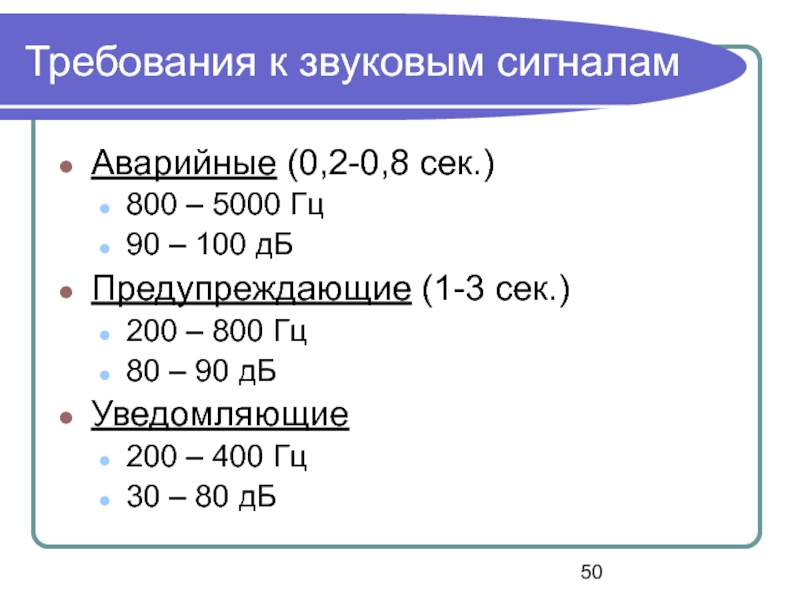

Слайд 50Требования к звуковым сигналам
Аварийные (0,2-0,8 сек.)
800 – 5000 Гц
90 –
100 дБ
Предупреждающие (1-3 сек.)
200 – 800 Гц
80 – 90 дБ
Уведомляющие
200
– 400 Гц30 – 80 дБ
