Десантный метеорологический комплект (ДМК)

работе
Проверка исправности ДМК
Приложения
Выполнил студент
Чепулянец Ю.С.
Взвод 231

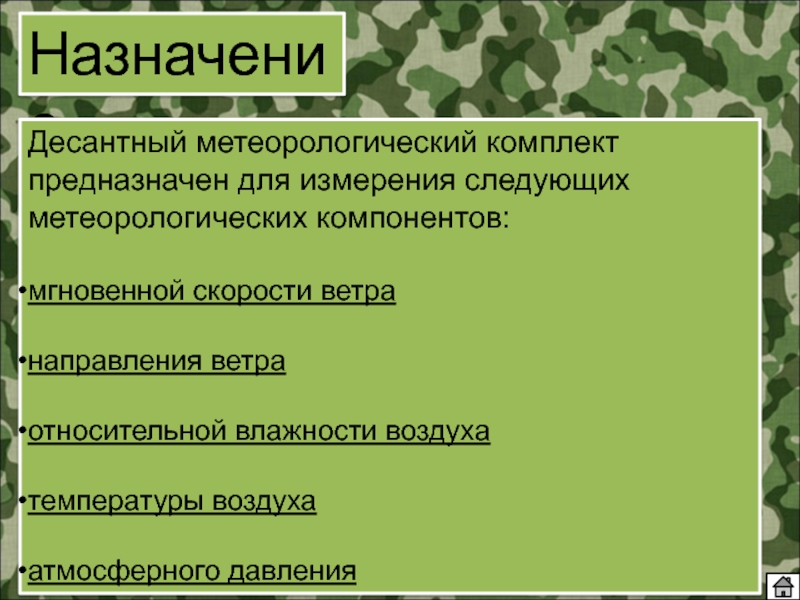

ветра

направления ветра

относительной влажности воздуха

температуры воздуха

атмосферного давления

– 40 м/с,
погрешность измерения не более ± (0,5+0,05V) м/с,
где V

– измеренная скорость воздушного потока в м/с.

Направление ветра:
диапазон измерения 0 – 360⁰,
погрешность измерения не более ± 10 ⁰

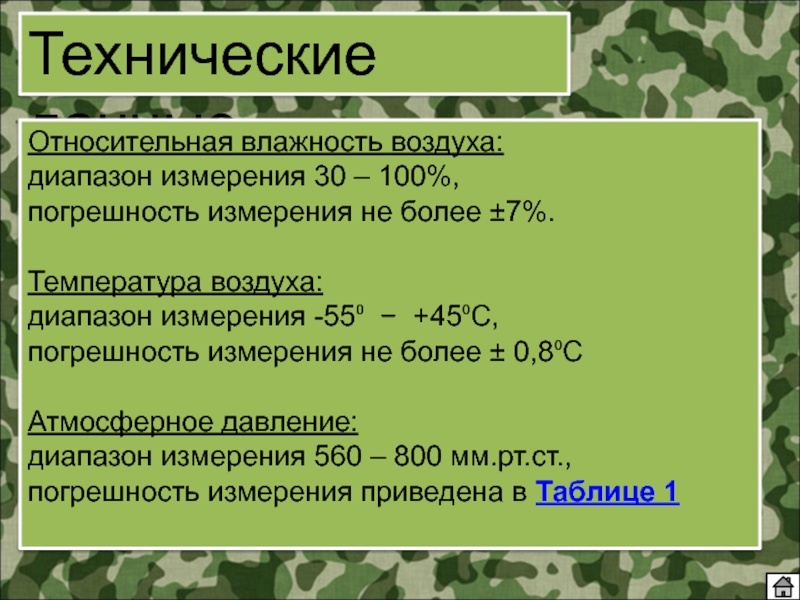

более ±7%.

Температура воздуха:
диапазон измерения -55⁰ − +45⁰С,
погрешность измерения не более

± 0,8⁰С

Атмосферное давление:
диапазон измерения 560 – 800 мм.рт.ст.,
погрешность измерения приведена в Таблице 1

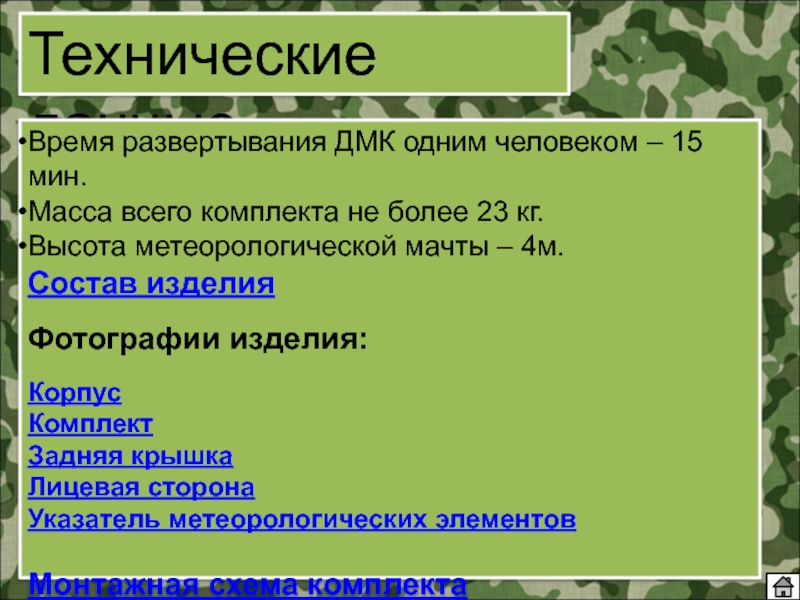

комплекта не более 23 кг.
Высота метеорологической мачты – 4м.

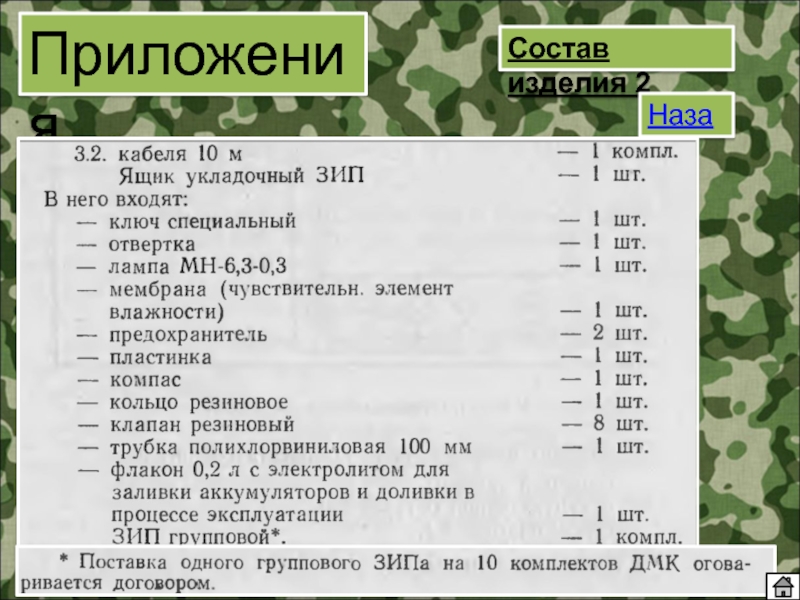

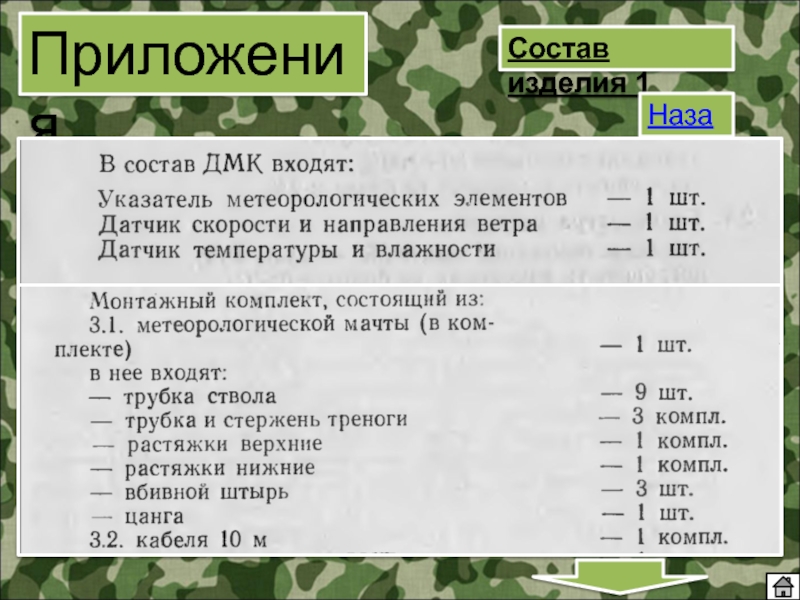

Состав изделия
Фотографии

изделия:

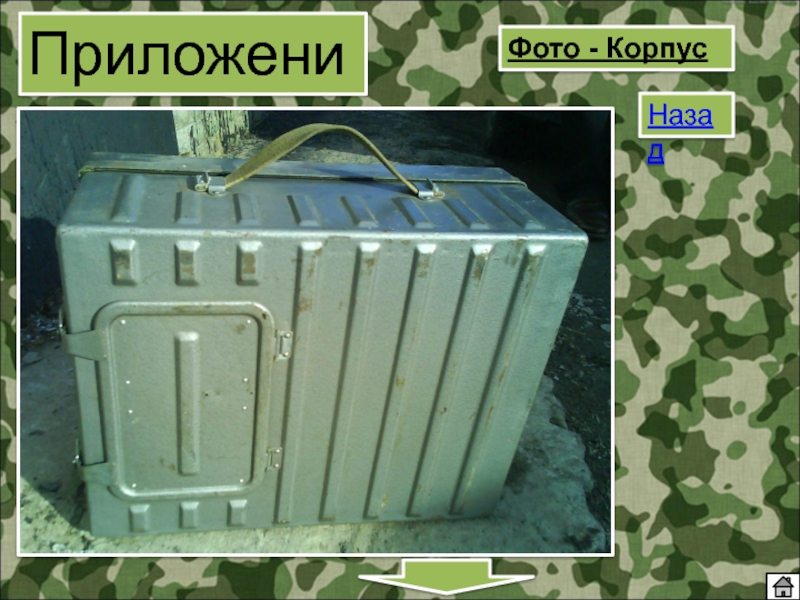

Корпус

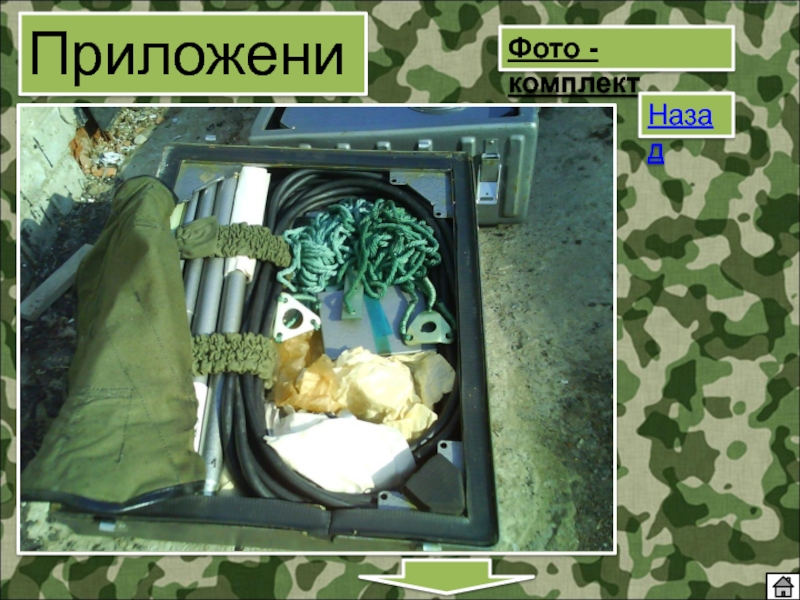

Комплект
Задняя крышка

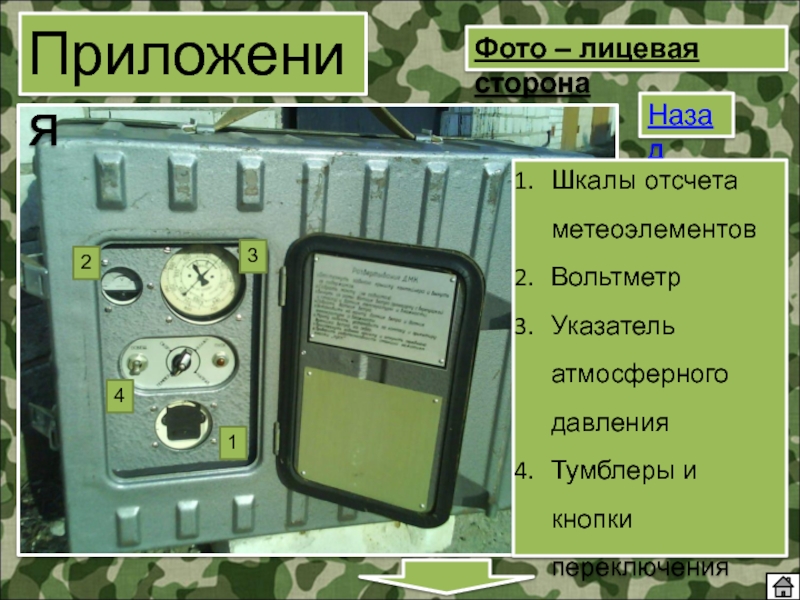

Лицевая сторона
Указатель метеорологических элементов

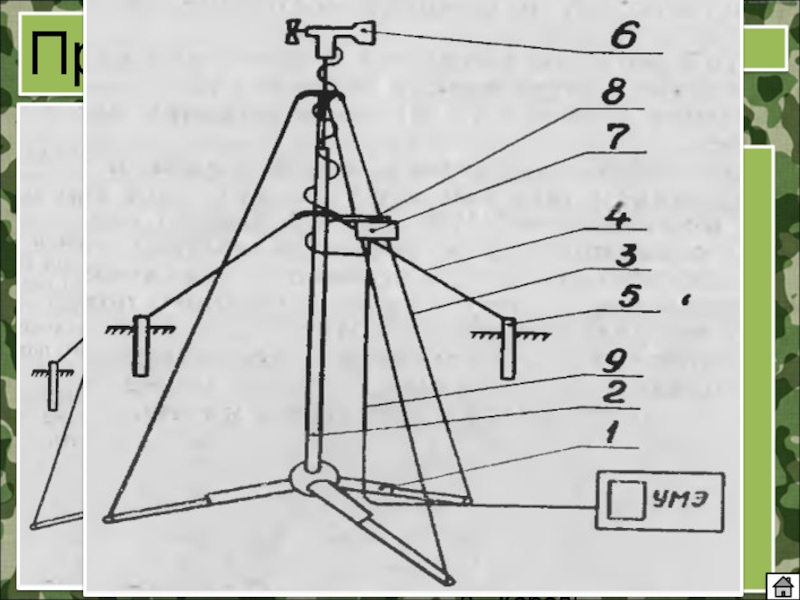

Монтажная схема комплекта

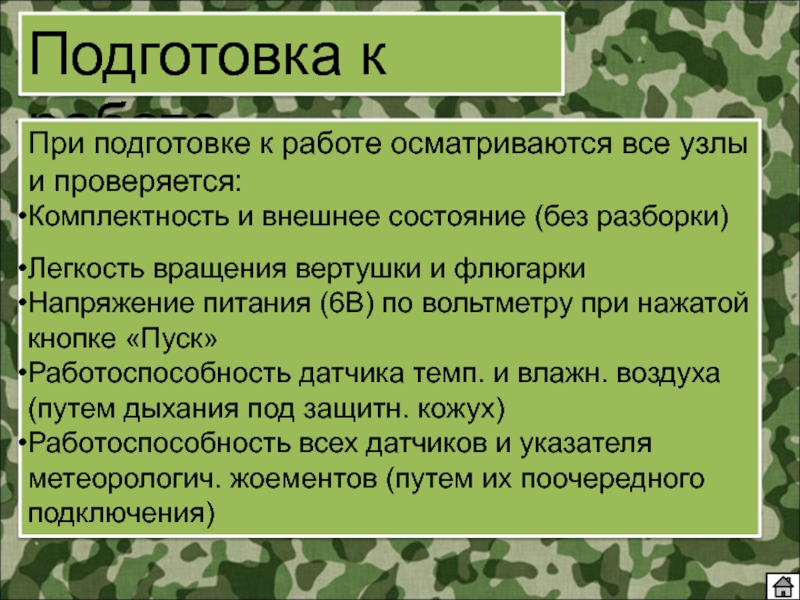

проверяется:
Комплектность и внешнее состояние (без разборки)
Легкость вращения вертушки и флюгарки
Напряжение

питания (6В) по вольтметру при нажатой кнопке «Пуск»
Работоспособность датчика темп. и влажн. воздуха (путем дыхания под защитн. кожух)
Работоспособность всех датчиков и указателя метеорологич. жоементов (путем их поочередного подключения)

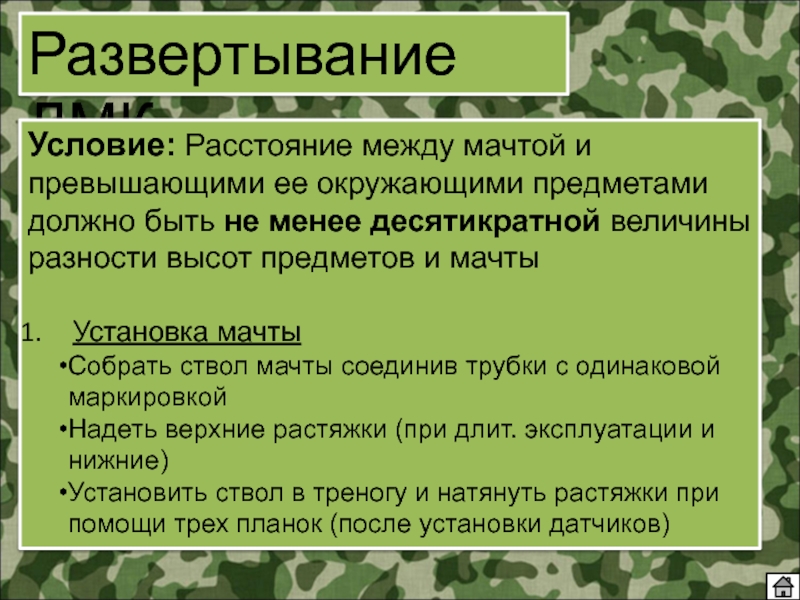

должно быть не менее десятикратной величины разности высот предметов и

мачты

Установка мачты
Собрать ствол мачты соединив трубки с одинаковой маркировкой
Надеть верхние растяжки (при длит. эксплуатации и нижние)
Установить ствол в треногу и натянуть растяжки при помощи трех планок (после установки датчиков)

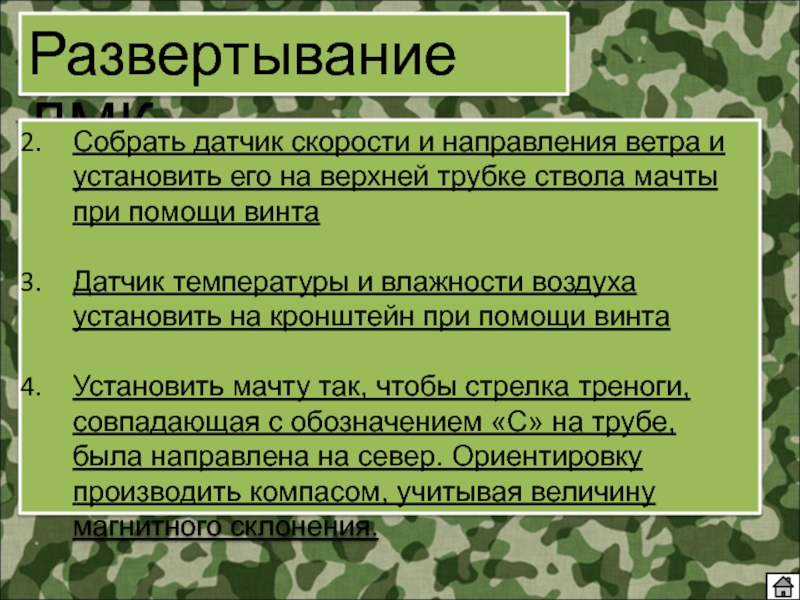

на верхней трубке ствола мачты при помощи винта

Датчик температуры и

влажности воздуха установить на кронштейн при помощи винта

Установить мачту так, чтобы стрелка треноги, совпадающая с обозначением «С» на трубе, была направлена на север. Ориентировку производить компасом, учитывая величину магнитного склонения.

датчик температуры и влажности; с датчика ветра снять флюгарку и

вертушку

Ослабить натяжение растяжек при помощи планок

Вынуть из треноги ствол мачты и разобрать его:
вложить трубки одну в другую
сложить треногу, вдвинув стержни в трубки

Произвести укладку ДМК
сложить разобранную мачту и штыри
уложить соединительный кабель

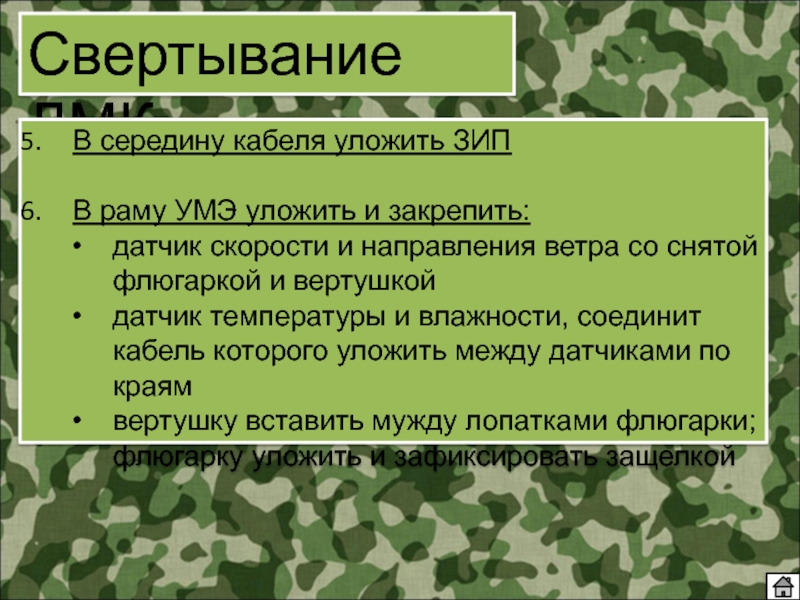

закрепить:
датчик скорости и направления ветра со снятой флюгаркой и вертушкой
датчик

температуры и влажности, соединит кабель которого уложить между датчиками по краям
вертушку вставить мужду лопатками флюгарки; флюгарку уложить и зафиксировать защелкой

измерить ()

Подсветка шкал производится тумблером (1)

Отсчет атмосферного давления берется с

указателя давления (8), установленного на панели указателя метеорологических элементов. Отсчет производится по двум шкалам: Маленькая стрелка указывает номер шкалы, с которой необходимо брать показание, находящееся под большой стрелкой

Включение комплекта производится кнопкой (6)

ДМК следует предохранять от переохлаждения

При обильных осадках контейнер ДМК должен

быть защищен от прямого попадания дождя

При работе ДМК в условиях большой запыленности воздуха датчик температуры и влажности следует устанавливать на мачту кратковременно, только для снятия показаний температуры и влажности.

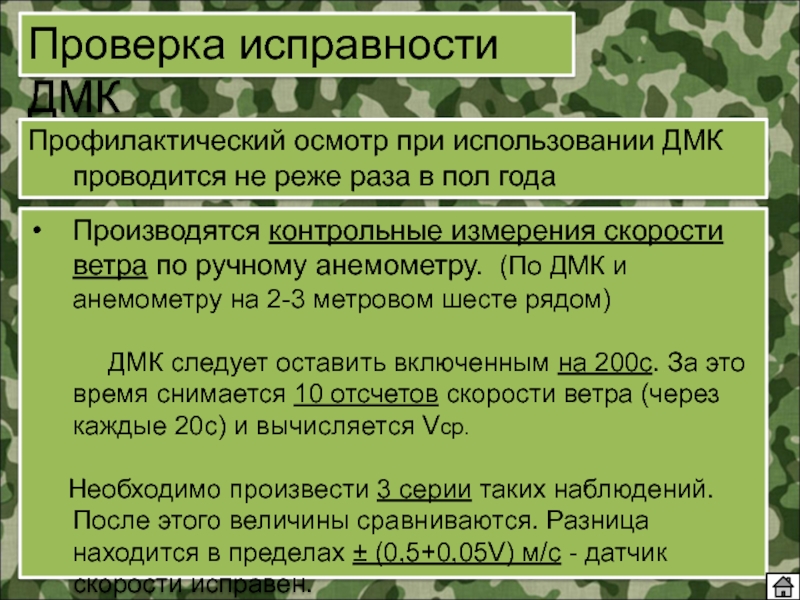

раза в пол года
Производятся контрольные измерения скорости ветра по

ручному анемометру. (По ДМК и анемометру на 2-3 метровом шесте рядом)

ДМК следует оставить включенным на 200с. За это время снимается 10 отсчетов скорости ветра (через каждые 20с) и вычисляется Vср.

Необходимо произвести 3 серии таких наблюдений. После этого величины сравниваются. Разница находится в пределах ± (0,5+0,05V) м/с - датчик скорости исправен.

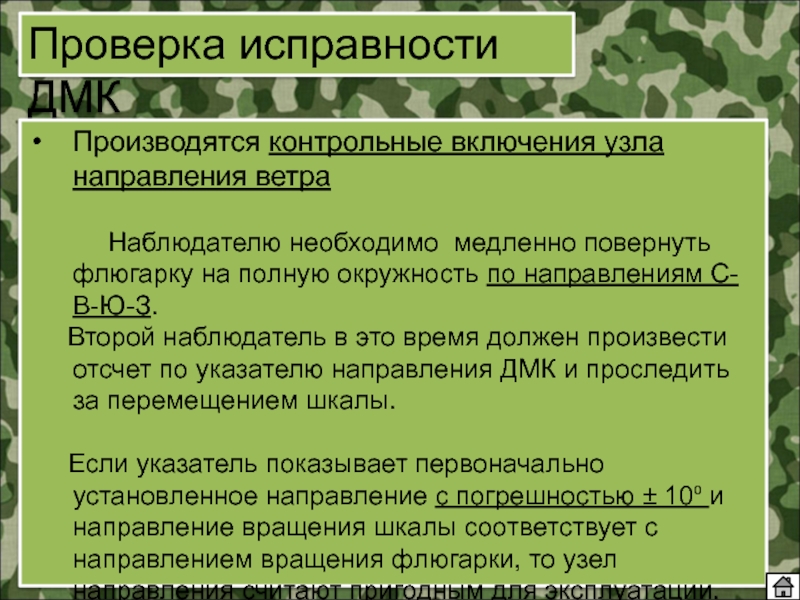

повернуть флюгарку на полную окружность по направлениям С-В-Ю-З.
Второй наблюдатель в

это время должен произвести отсчет по указателю направления ДМК и проследить за перемещением шкалы.

Если указатель показывает первоначально установленное направление с погрешностью ± 10⁰ и направление вращения шкалы соответствует с направлением вращения флюгарки, то узел направления считают пригодным для эксплуатации.

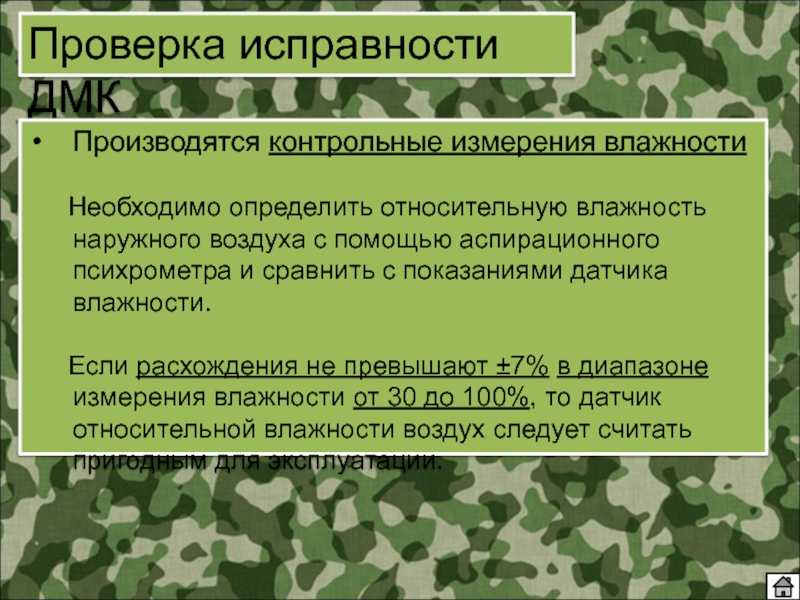

воздуха с помощью аспирационного психрометра и сравнить с показаниями датчика

влажности.

Если расхождения не превышают ±7% в диапазоне измерения влажности от 30 до 100%, то датчик относительной влажности воздух следует считать пригодным для эксплуатации.

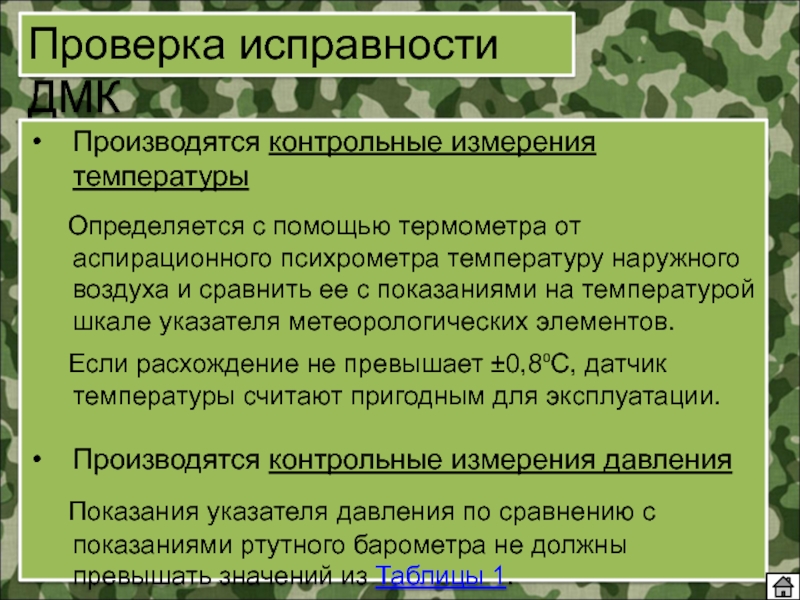

аспирационного психрометра температуру наружного воздуха и сравнить ее с показаниями

на температурой шкале указателя метеорологических элементов.

Если расхождение не превышает ±0,8⁰С, датчик температуры считают пригодным для эксплуатации.

Производятся контрольные измерения давления

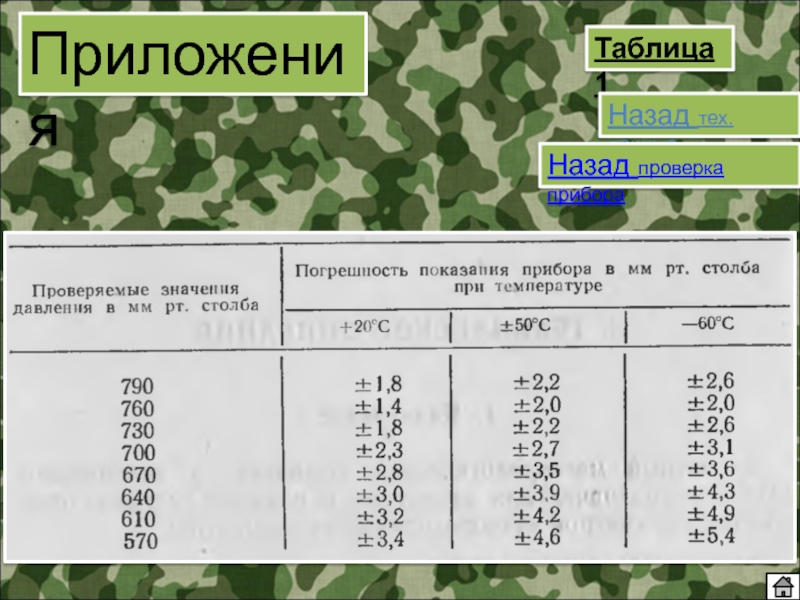

Показания указателя давления по сравнению с показаниями ртутного барометра не должны превышать значений из Таблицы 1.

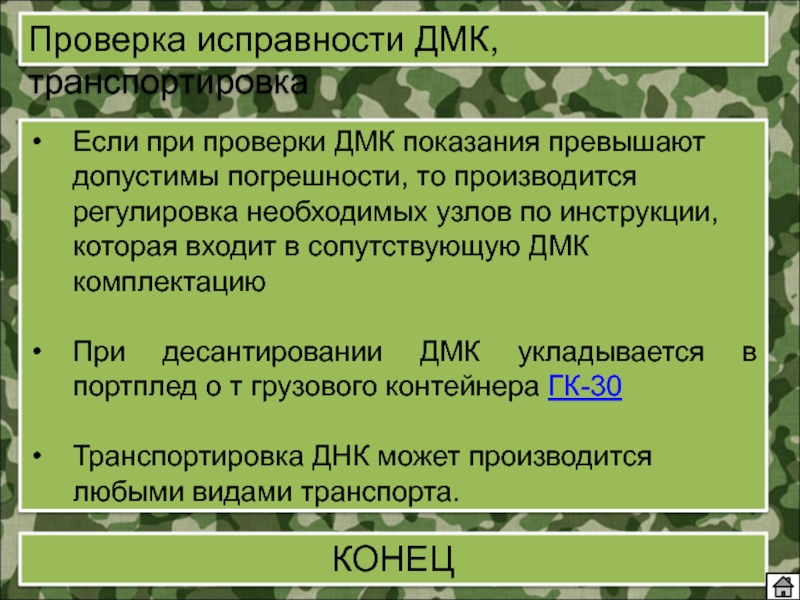

погрешности, то производится регулировка необходимых узлов по инструкции, которая входит

в сопутствующую ДМК комплектацию

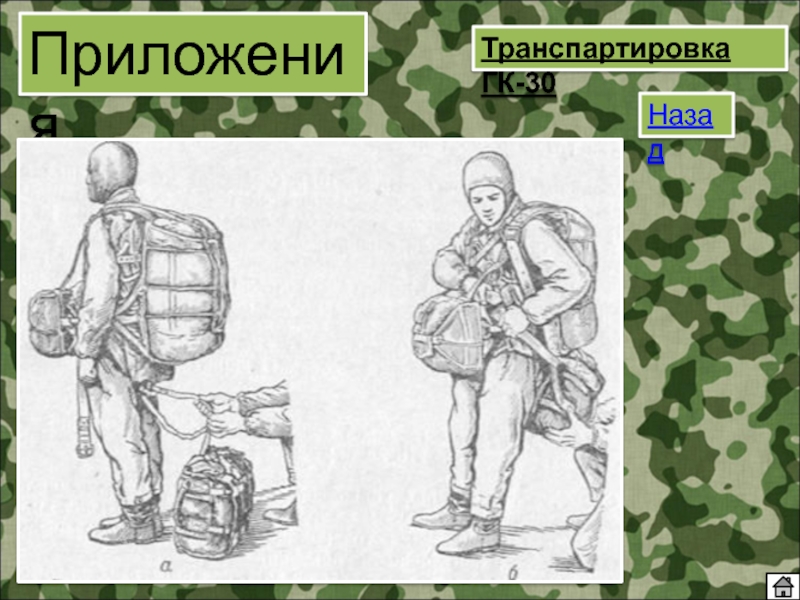

При десантировании ДМК укладывается в портплед о т грузового контейнера ГК-30

Транспортировка ДНК может производится любыми видами транспорта.

КОНЕЦ

и кнопки переключения

время работы)

t⁰ и влажн
Кронштейн для п.7
Кабель
