Слайд 1Дисциплина «Автоматизация технологических процессов и производств»
34 часа лекций (доцент Кривоносов

В.А.)
34 часа лабор. (6 лабораторных работ) (доцент Полещенко Д.А.)
Курсовой проект

(Кривоносов В.А.), ИТОГОВЫЙ ЭКЗАМЕН
.
Литература
1.Харазов В.Г. Интегрированные системы управления технологическими процессами.С-Пб- Профессия, 2009-592 с.
2. Техническое и программное обеспечение распределенных систем управления : учебное пособие / А.С. Анашкин, Э.Д. Кадыров, В.Г. Харазов ; Под ред. д.т.н. проф. В.Г. Харазова. - СПб : Изд-во "Иван Федоров", 2004. - 368 с. : 50 экз в библиотеке СТИ НИТУ МИСиС
2. Федоров Ю.Н. Справочник инженера по АСУ ТП: Проектирование и разработка. Учебно-пр. пособие. М.: Инфра - Инженерия. 2008 г. 928 с. (ЕСТЬ В ИНТЕРНЕТЕ).
3. Кривоносов В.А. Автоматизация технологических процессов и производств. Методическое пособие. 2009. -60 с. Электронная версия.
4. Кривоносов В.А. Методические указания к выполнению курсового проекта по дисциплине «Автоматизация технологических процессов и производств». Ст.Оскол, 2008. - 32 с.
6. Дорф Р., Бишоп Р. Современные системы управления. – М.: Лаборатория Базовых Знаний, Юнимедиастайл, 2002. – 831 с.

Дисциплина «Автоматизация технологических процессов и производств»34 часа лекций (доцент Кривоносов В.А.)34 часа лабор. (6 лабораторных работ) (доцент

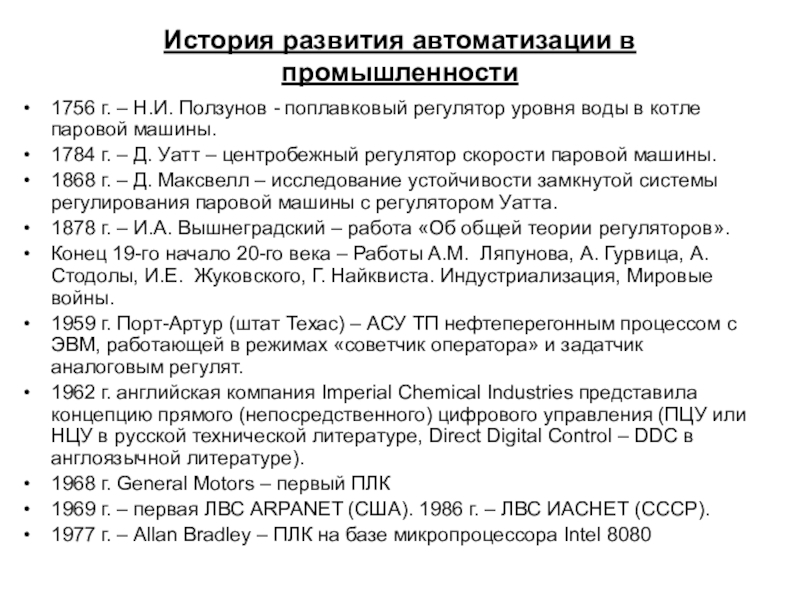

Слайд 2История развития автоматизации в промышленности
1756 г. – Н.И. Ползунов -

поплавковый регулятор уровня воды в котле паровой машины.
1784 г. –

Д. Уатт – центробежный регулятор скорости паровой машины.
1868 г. – Д. Максвелл – исследование устойчивости замкнутой системы регулирования паровой машины с регулятором Уатта.
1878 г. – И.А. Вышнеградский – работа «Об общей теории регуляторов».
Конец 19-го начало 20-го века – Работы А.М. Ляпунова, А. Гурвица, А. Стодолы, И.Е. Жуковского, Г. Найквиста. Индустриализация, Мировые войны.
1959 г. Порт-Артур (штат Техас) – АСУ ТП нефтеперегонным процессом с ЭВМ, работающей в режимах «советчик оператора» и задатчик аналоговым регулят.
1962 г. английская компания Imperial Chemical Industries представила концепцию прямого (непосредственного) цифрового управления (ПЦУ или НЦУ в русской технической литературе, Direct Digital Control – DDC в англоязычной литературе).
1968 г. General Motors – первый ПЛК
1969 г. – первая ЛВС ARPANET (США). 1986 г. – ЛВС ИАСНЕТ (СССР).
1977 г. – Allan Bradley – ПЛК на базе микропроцессора Intel 8080
История развития автоматизации в промышленности1756 г. – Н.И. Ползунов - поплавковый регулятор уровня воды в котле паровой

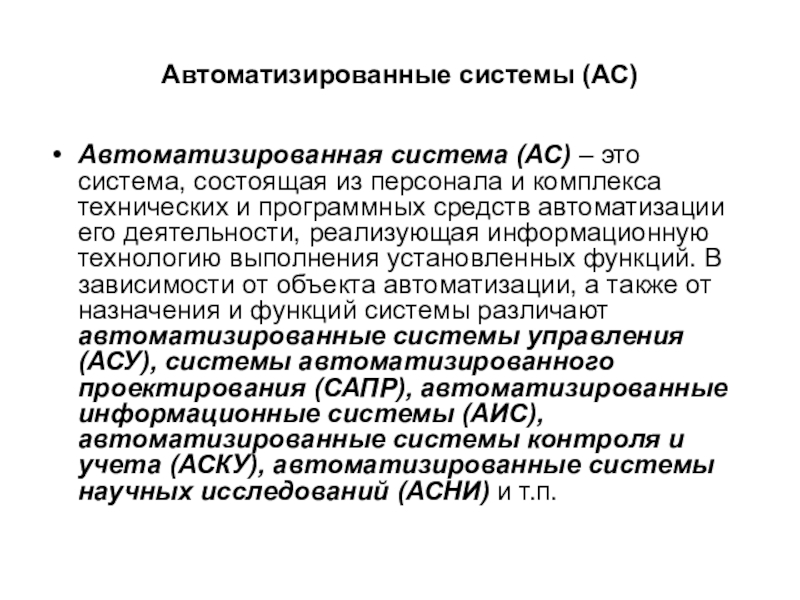

Слайд 3Автоматизированные системы (АС)
Автоматизированная система (АС) – это система, состоящая из

персонала и комплекса технических и программных средств автоматизации его деятельности,

реализующая информационную технологию выполнения установленных функций. В зависимости от объекта автоматизации, а также от назначения и функций системы различают автоматизированные системы управления (АСУ), системы автоматизированного проектирования (САПР), автоматизированные информационные системы (АИС), автоматизированные системы контроля и учета (АСКУ), автоматизированные системы научных исследований (АСНИ) и т.п.
Автоматизированные системы (АС)Автоматизированная система (АС) – это система, состоящая из персонала и комплекса технических и программных средств

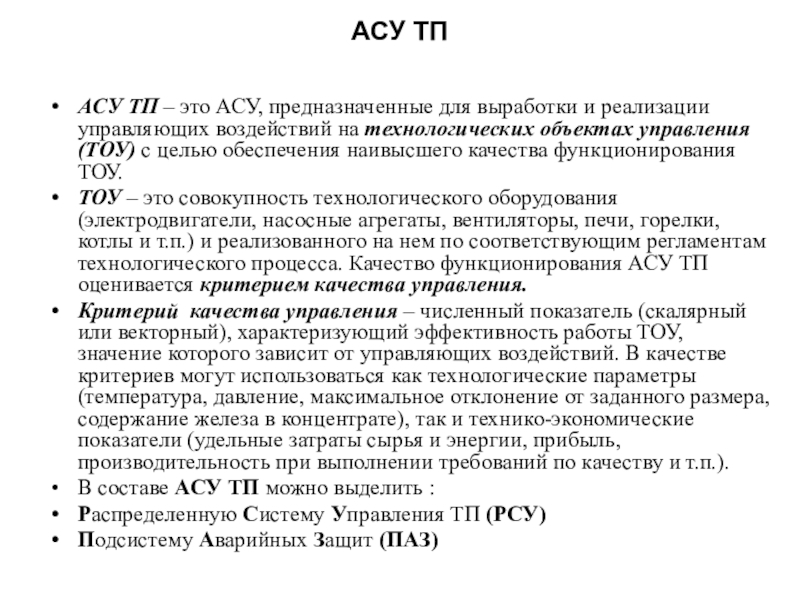

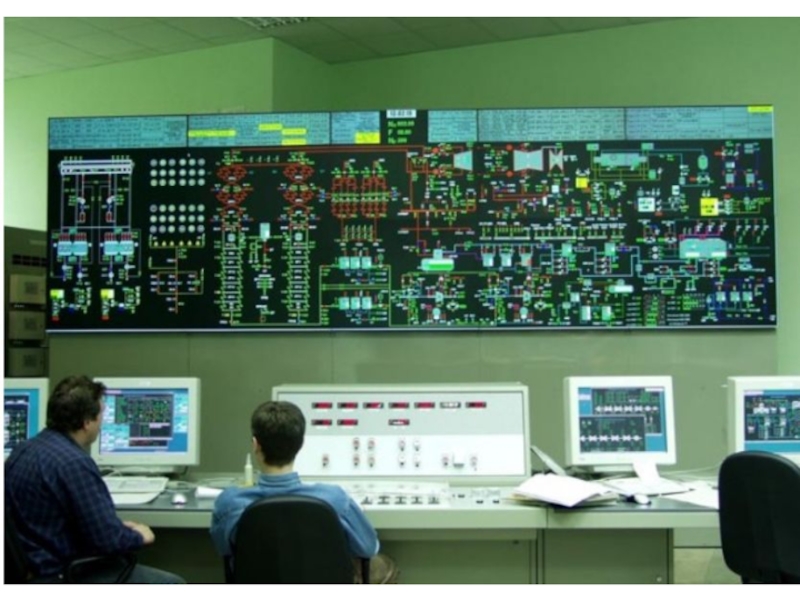

Слайд 4АСУ ТП
АСУ ТП – это АСУ, предназначенные для выработки и

реализации управляющих воздействий на технологических объектах управления (ТОУ) с целью

обеспечения наивысшего качества функционирования ТОУ.
ТОУ – это совокупность технологического оборудования (электродвигатели, насосные агрегаты, вентиляторы, печи, горелки, котлы и т.п.) и реализованного на нем по соответствующим регламентам технологического процесса. Качество функционирования АСУ ТП оценивается критерием качества управления.
Критерий качества управления – численный показатель (скалярный или векторный), характеризующий эффективность работы ТОУ, значение которого зависит от управляющих воздействий. В качестве критериев могут использоваться как технологические параметры (температура, давление, максимальное отклонение от заданного размера, содержание железа в концентрате), так и технико-экономические показатели (удельные затраты сырья и энергии, прибыль, производительность при выполнении требований по качеству и т.п.).
В составе АСУ ТП можно выделить :
Распределенную Систему Управления ТП (РСУ)
Подсистему Аварийных Защит (ПАЗ)
АСУ ТПАСУ ТП – это АСУ, предназначенные для выработки и реализации управляющих воздействий на технологических объектах управления

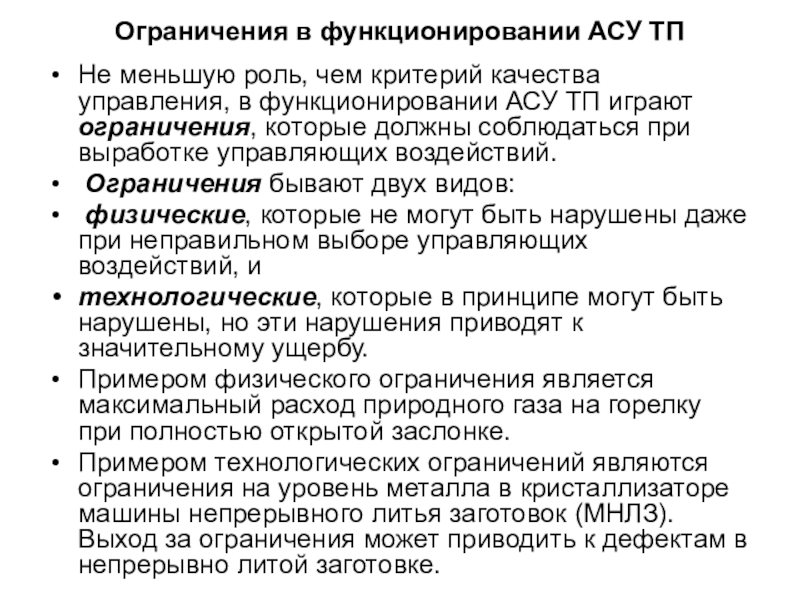

Слайд 5Ограничения в функционировании АСУ ТП
Не меньшую роль, чем критерий качества

управления, в функционировании АСУ ТП играют ограничения, которые должны соблюдаться

при выработке управляющих воздействий.
Ограничения бывают двух видов:
физические, которые не могут быть нарушены даже при неправильном выборе управляющих воздействий, и
технологические, которые в принципе могут быть нарушены, но эти нарушения приводят к значительному ущербу.
Примером физического ограничения является максимальный расход природного газа на горелку при полностью открытой заслонке.
Примером технологических ограничений являются ограничения на уровень металла в кристаллизаторе машины непрерывного литья заготовок (МНЛЗ). Выход за ограничения может приводить к дефектам в непрерывно литой заготовке.
Ограничения в функционировании АСУ ТПНе меньшую роль, чем критерий качества управления, в функционировании АСУ ТП играют ограничения,

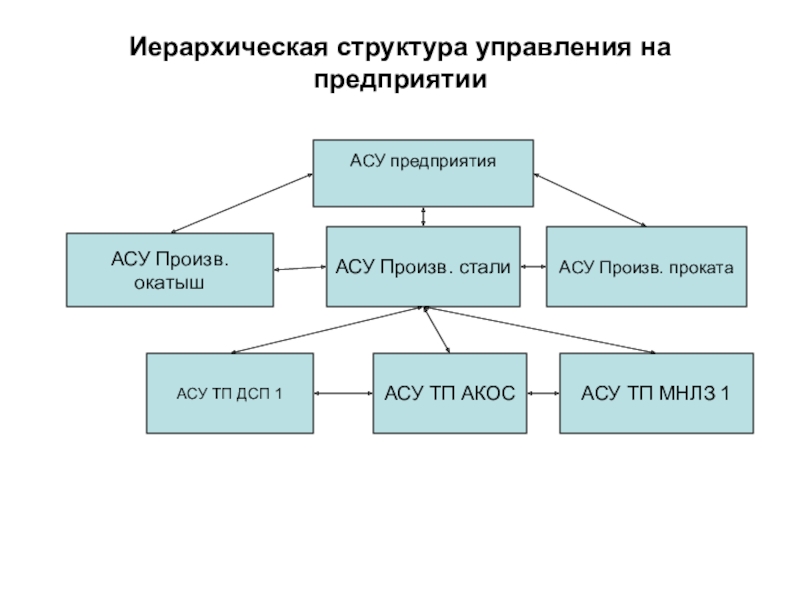

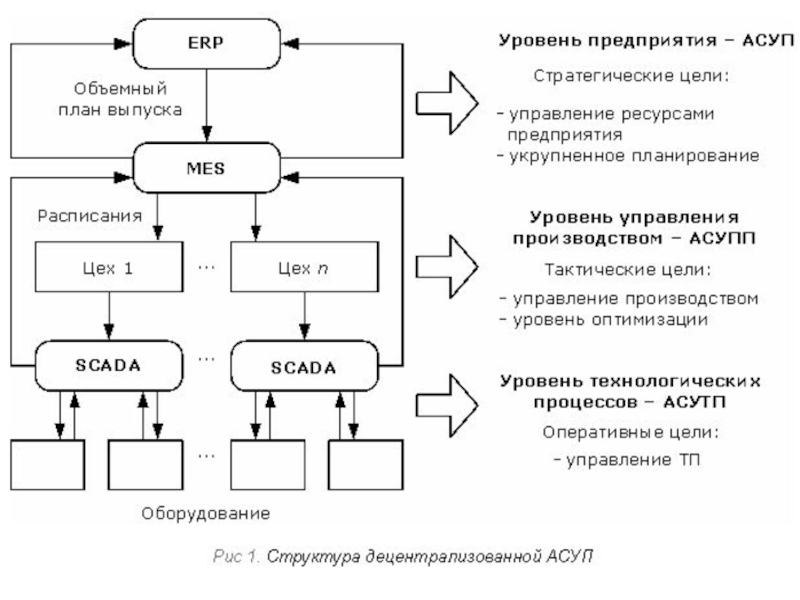

Слайд 7Иерархическая структура управления на предприятии
АСУ предприятия
АСУ Произв. окатыш
АСУ Произв. стали
АСУ

Произв. проката
АСУ ТП ДСП 1
АСУ ТП АКОС
АСУ ТП МНЛЗ 1

Иерархическая структура управления на предприятииАСУ предприятияАСУ Произв. окатышАСУ Произв. сталиАСУ Произв. прокатаАСУ ТП ДСП 1АСУ ТП АКОСАСУ

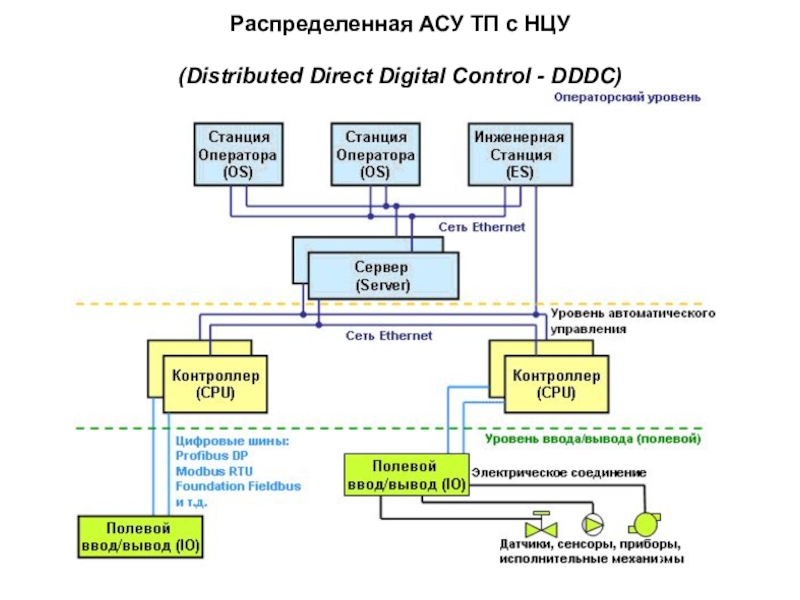

Слайд 8Распределенная АСУ ТП с НЦУ (Distributed Direct Digital Control - DDDC)

Распределенная АСУ ТП с НЦУ (Distributed Direct Digital Control - DDDC)

Слайд 9ФУНКЦИИ АСУ ТП
ОСНОВНЫЕ:
1. Информационные (сбор, предварительная обработка, хранение, передача и

представление информации пользователям в удобном для них виде. Пользователями могут

быть люди, функциональные задачи, системы и подсистемы управления)
2. Управляющие (выработка и реализация управляющих воздействий на объект управления).

ВСПОМОГАТЕЛЬНЫЕ:
1. Контроль работоспособности и диагностика причин неисправности аппаратных средств АСУ ТП
2. Контроль работоспособности и определение характера сбоя программных средств АСУ ТП

ФУНКЦИИ АСУ ТПОСНОВНЫЕ:1. Информационные (сбор, предварительная обработка, хранение, передача и представление информации пользователям в удобном для них

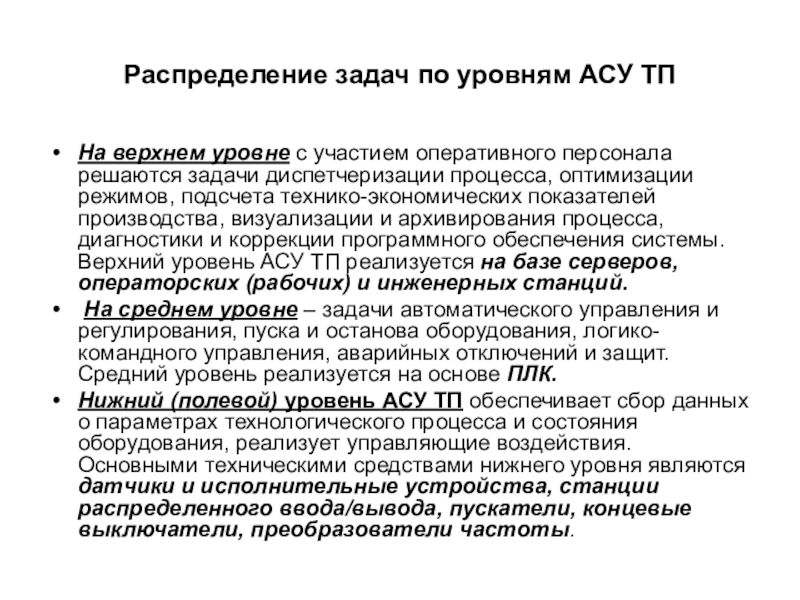

Слайд 10Распределение задач по уровням АСУ ТП
На верхнем уровне с участием

оперативного персонала решаются задачи диспетчеризации процесса, оптимизации режимов, подсчета технико-экономических

показателей производства, визуализации и архивирования процесса, диагностики и коррекции программного обеспечения системы. Верхний уровень АСУ ТП реализуется на базе серверов, операторских (рабочих) и инженерных станций.
На среднем уровне – задачи автоматического управления и регулирования, пуска и останова оборудования, логико-командного управления, аварийных отключений и защит. Средний уровень реализуется на основе ПЛК.
Нижний (полевой) уровень АСУ ТП обеспечивает сбор данных о параметрах технологического процесса и состояния оборудования, реализует управляющие воздействия. Основными техническими средствами нижнего уровня являются датчики и исполнительные устройства, станции распределенного ввода/вывода, пускатели, концевые выключатели, преобразователи частоты.
Распределение задач по уровням АСУ ТПНа верхнем уровне с участием оперативного персонала решаются задачи диспетчеризации процесса, оптимизации

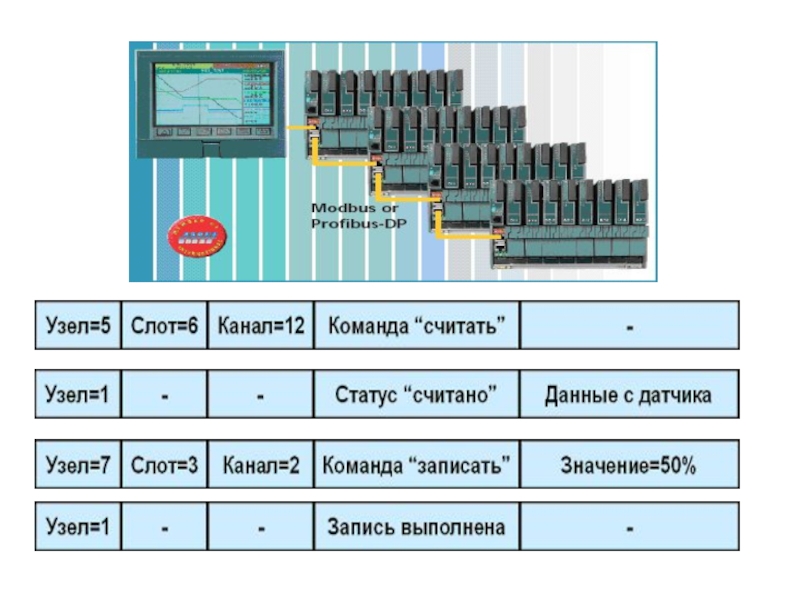

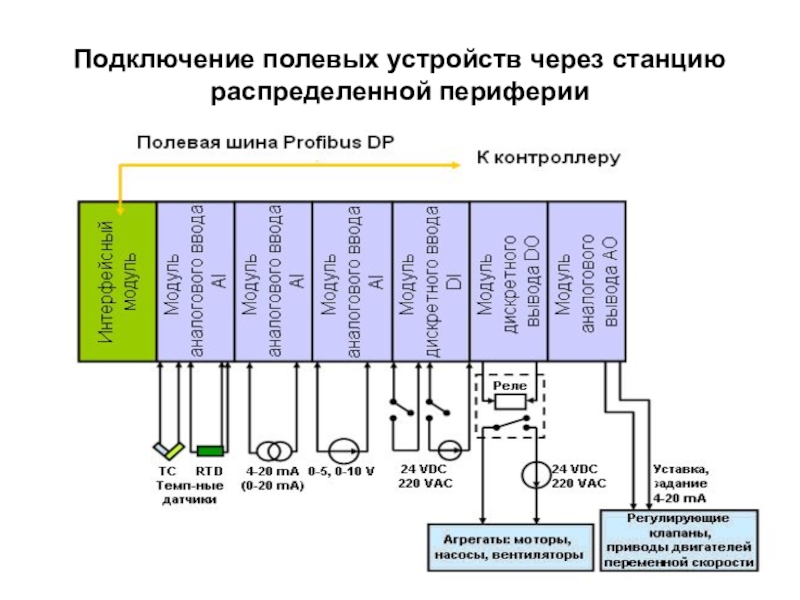

Слайд 11Подключение полевых устройств через станцию распределенной периферии

Подключение полевых устройств через станцию распределенной периферии

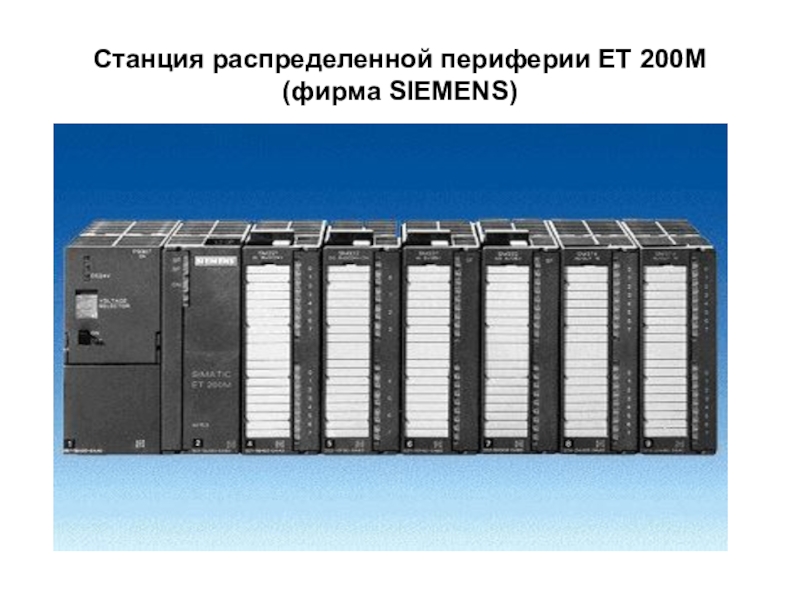

Слайд 12Станция распределенной периферии ЕТ 200М (фирма SIEMENS)

Станция распределенной периферии ЕТ 200М (фирма SIEMENS)

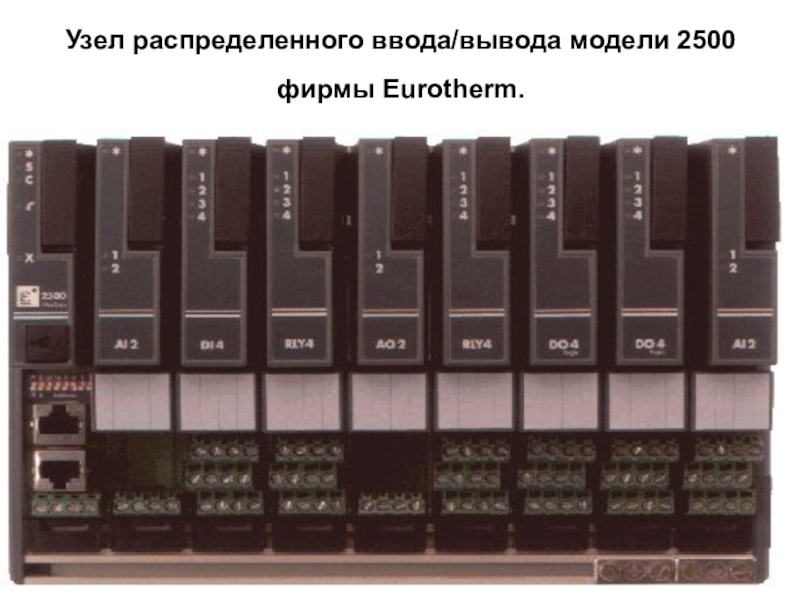

Слайд 13Узел распределенного ввода/вывода модели 2500 фирмы Eurotherm.

Узел распределенного ввода/вывода модели 2500 фирмы Eurotherm.

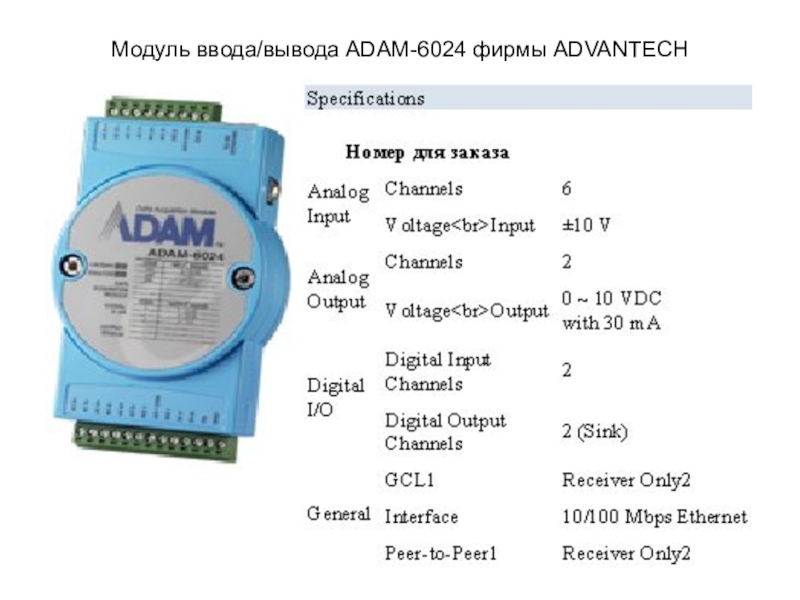

Слайд 14Модуль ввода/вывода ADAM-6024 фирмы ADVANTECH

Модуль ввода/вывода ADAM-6024 фирмы ADVANTECH

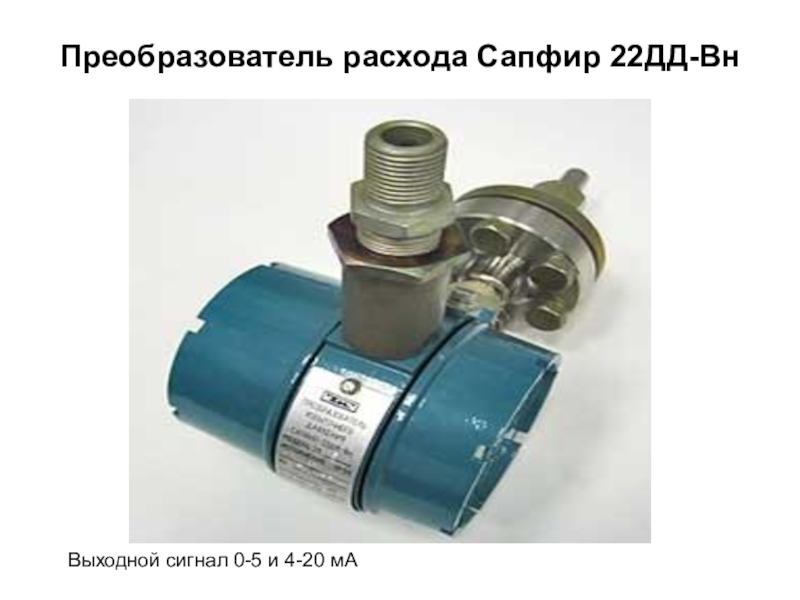

Слайд 17Преобразователь расхода Сапфир 22ДД-Вн
Выходной сигнал 0-5 и 4-20 мА

Преобразователь расхода Сапфир 22ДД-Вн Выходной сигнал 0-5 и 4-20 мА

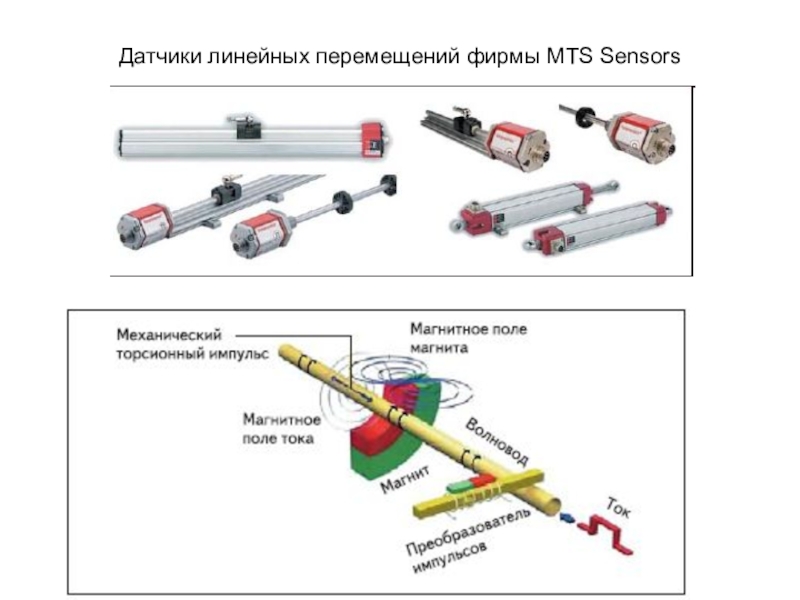

Слайд 18Датчики линейных перемещений фирмы MTS Sensors

Датчики линейных перемещений фирмы MTS Sensors

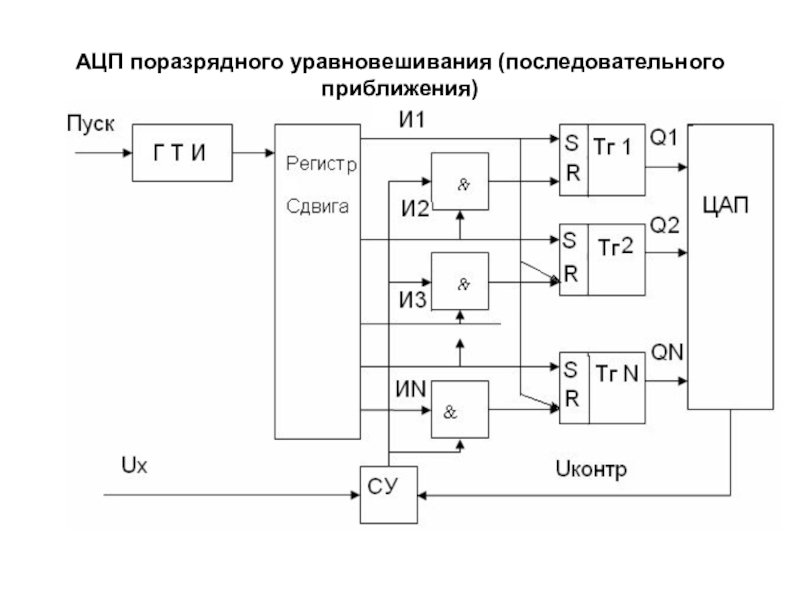

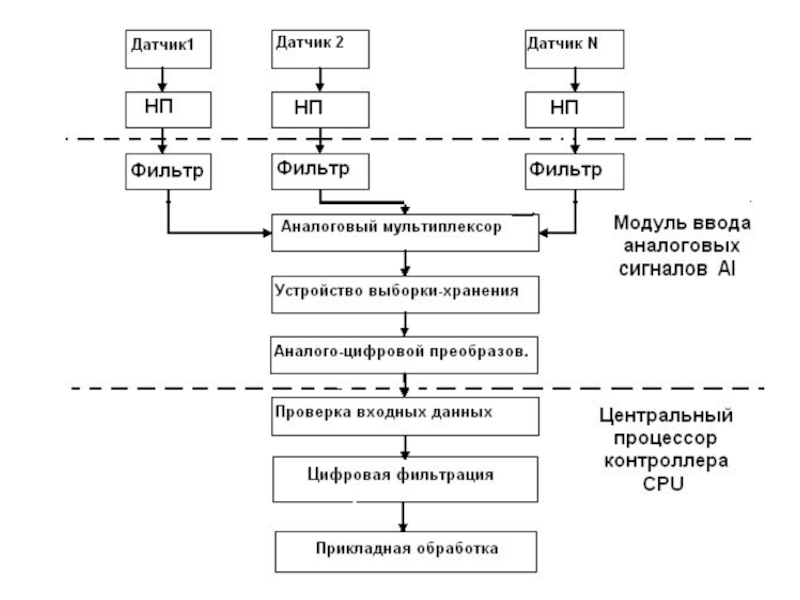

Слайд 19АЦП поразрядного уравновешивания (последовательного приближения)

АЦП поразрядного уравновешивания (последовательного приближения)

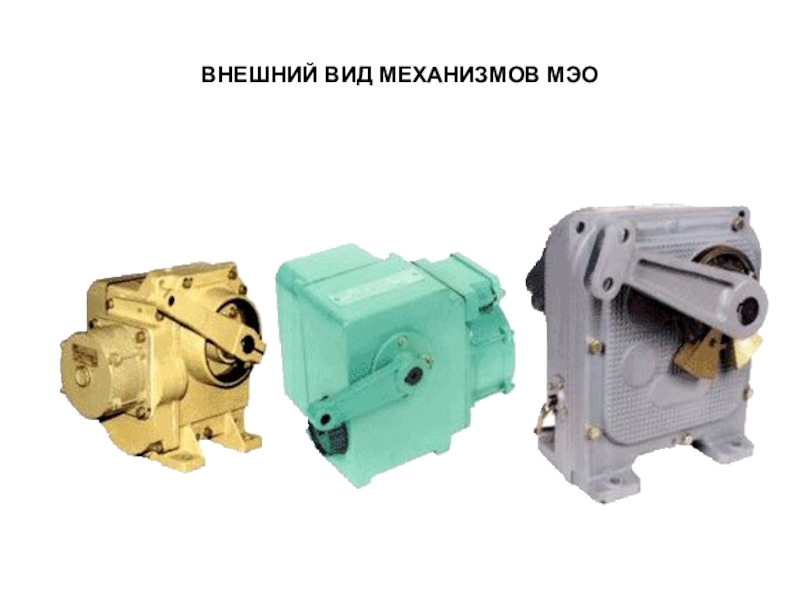

Слайд 20ВНЕШНИЙ ВИД МЕХАНИЗМОВ МЭО

ВНЕШНИЙ ВИД МЕХАНИЗМОВ МЭО

Слайд 21ОБЩАЯ ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТУРА РЕГУЛИРОВАНИЯ

ОБЩАЯ ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТУРА РЕГУЛИРОВАНИЯ

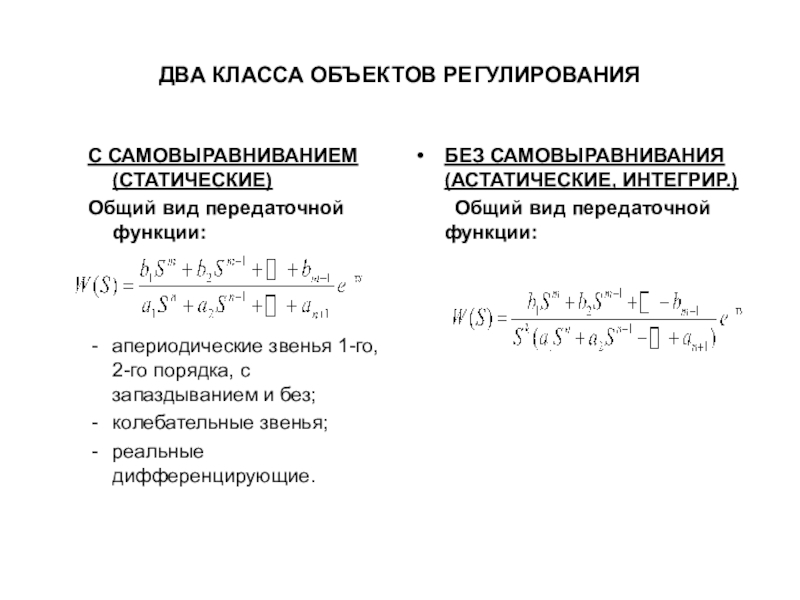

Слайд 22ДВА КЛАССА ОБЪЕКТОВ РЕГУЛИРОВАНИЯ
С САМОВЫРАВНИВАНИЕМ (СТАТИЧЕСКИЕ)
Общий вид передаточной функции:



апериодические звенья

1-го, 2-го порядка, с запаздыванием и без;
колебательные звенья;
реальные дифференцирующие.
БЕЗ САМОВЫРАВНИВАНИЯ

(АСТАТИЧЕСКИЕ, ИНТЕГРИР.)
Общий вид передаточной функции:

ДВА КЛАССА ОБЪЕКТОВ РЕГУЛИРОВАНИЯС САМОВЫРАВНИВАНИЕМ (СТАТИЧЕСКИЕ)Общий вид передаточной функции:апериодические звенья 1-го, 2-го порядка, с запаздыванием и без;колебательные

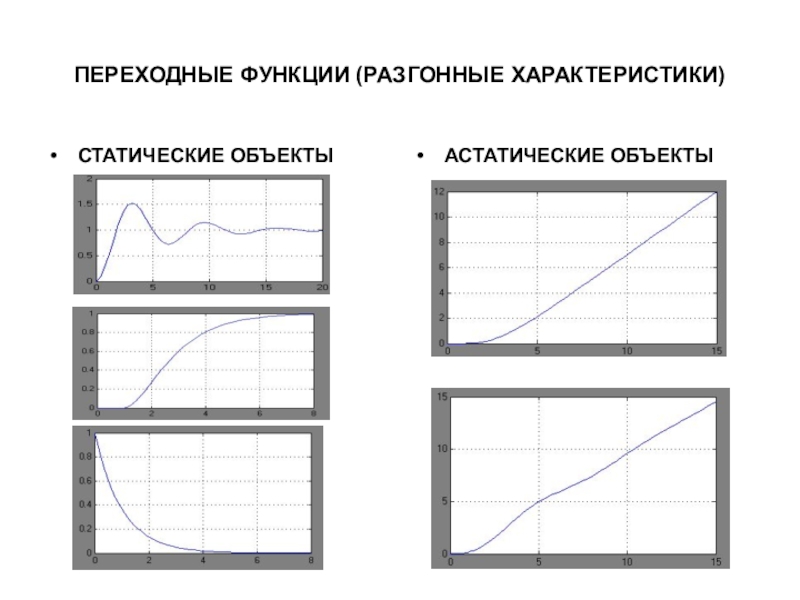

Слайд 23ПЕРЕХОДНЫЕ ФУНКЦИИ (РАЗГОННЫЕ ХАРАКТЕРИСТИКИ)
СТАТИЧЕСКИЕ ОБЪЕКТЫ

АСТАТИЧЕСКИЕ ОБЪЕКТЫ

ПЕРЕХОДНЫЕ ФУНКЦИИ (РАЗГОННЫЕ ХАРАКТЕРИСТИКИ)СТАТИЧЕСКИЕ ОБЪЕКТЫАСТАТИЧЕСКИЕ ОБЪЕКТЫ

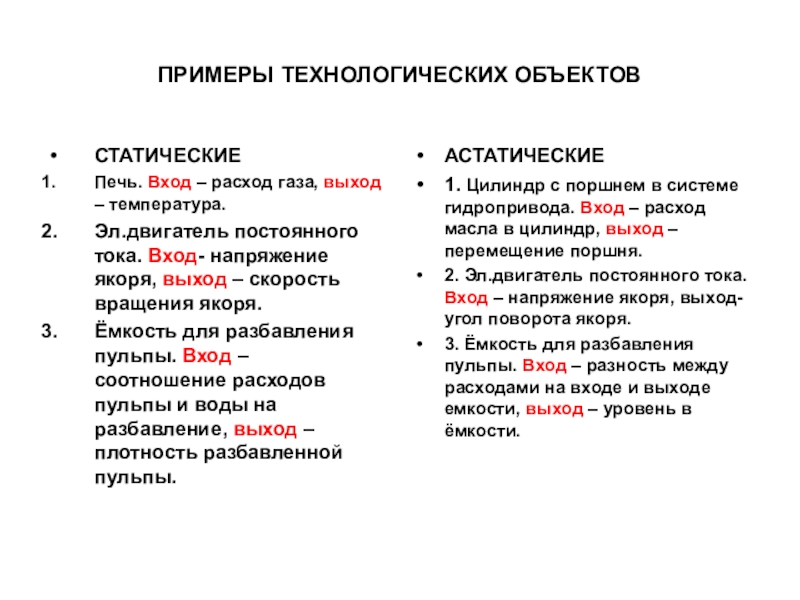

Слайд 24ПРИМЕРЫ ТЕХНОЛОГИЧЕСКИХ ОБЪЕКТОВ
СТАТИЧЕСКИЕ
Печь. Вход – расход газа, выход – температура.
Эл.двигатель

постоянного тока. Вход- напряжение якоря, выход – скорость вращения якоря.
Ёмкость

для разбавления пульпы. Вход – соотношение расходов пульпы и воды на разбавление, выход – плотность разбавленной пульпы.

АСТАТИЧЕСКИЕ
1. Цилиндр с поршнем в системе гидропривода. Вход – расход масла в цилиндр, выход – перемещение поршня.
2. Эл.двигатель постоянного тока. Вход – напряжение якоря, выход- угол поворота якоря.
3. Ёмкость для разбавления пульпы. Вход – разность между расходами на входе и выходе емкости, выход – уровень в ёмкости.

ПРИМЕРЫ ТЕХНОЛОГИЧЕСКИХ ОБЪЕКТОВСТАТИЧЕСКИЕПечь. Вход – расход газа, выход – температура.Эл.двигатель постоянного тока. Вход- напряжение якоря, выход –

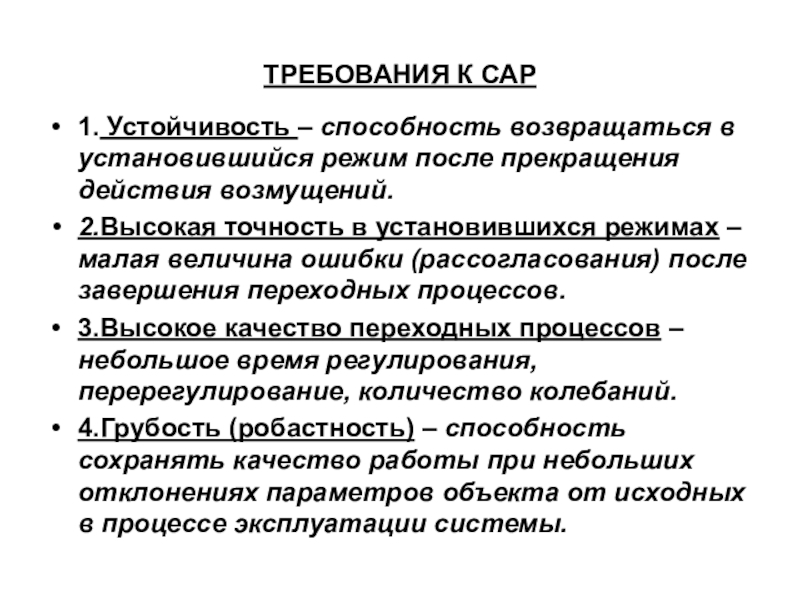

Слайд 25ТРЕБОВАНИЯ К САР
1. Устойчивость – способность возвращаться в установившийся режим

после прекращения действия возмущений.
2.Высокая точность в установившихся режимах – малая

величина ошибки (рассогласования) после завершения переходных процессов.
3.Высокое качество переходных процессов – небольшое время регулирования, перерегулирование, количество колебаний.
4.Грубость (робастность) – способность сохранять качество работы при небольших отклонениях параметров объекта от исходных в процессе эксплуатации системы.

ТРЕБОВАНИЯ К САР1. Устойчивость – способность возвращаться в установившийся режим после прекращения действия возмущений.2.Высокая точность в установившихся

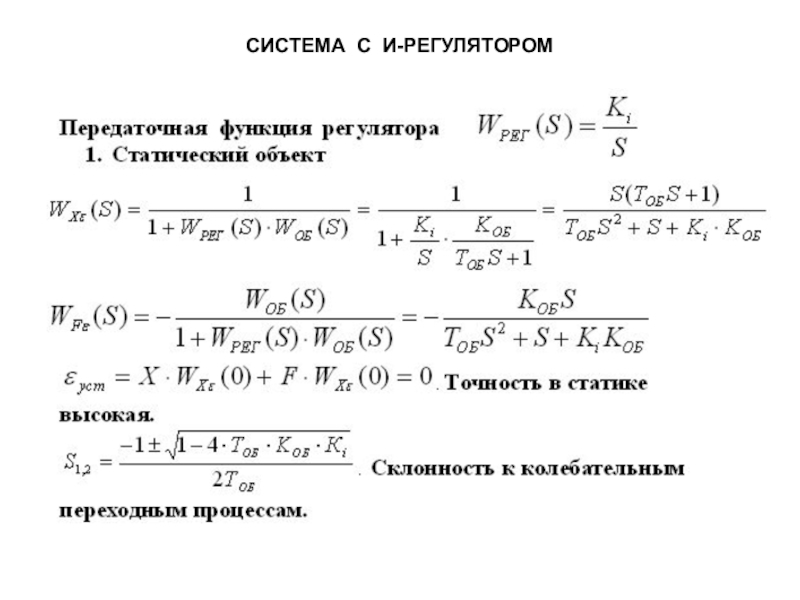

Слайд 26СИСТЕМА С И-РЕГУЛЯТОРОМ

СИСТЕМА С И-РЕГУЛЯТОРОМ

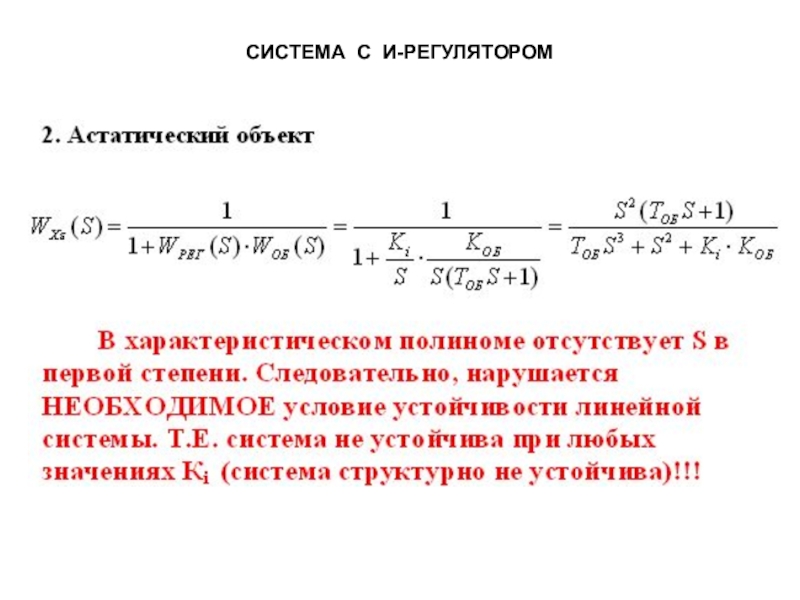

Слайд 27СИСТЕМА С И-РЕГУЛЯТОРОМ

СИСТЕМА С И-РЕГУЛЯТОРОМ

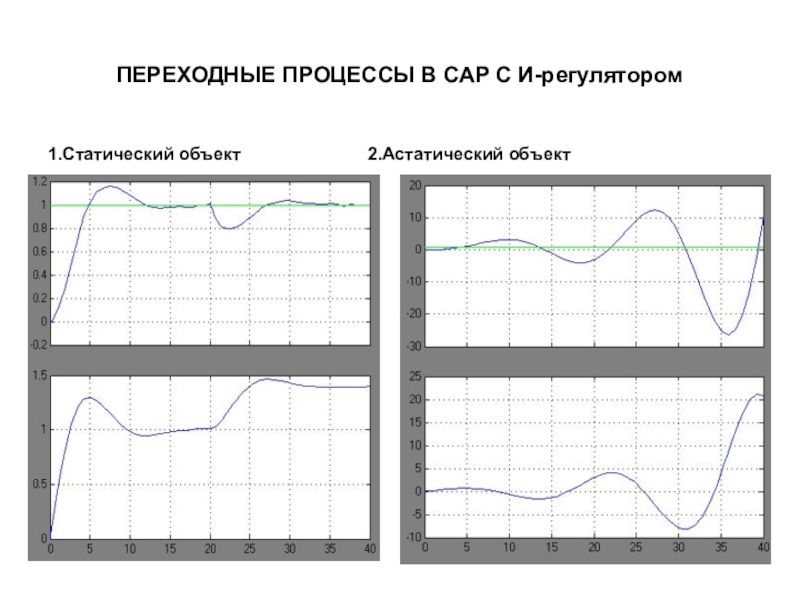

Слайд 28ПЕРЕХОДНЫЕ ПРОЦЕССЫ В САР С И-регулятором
1.Статический объект 2.Астатический объект

ПЕРЕХОДНЫЕ ПРОЦЕССЫ В САР С И-регулятором1.Статический объект				2.Астатический объект

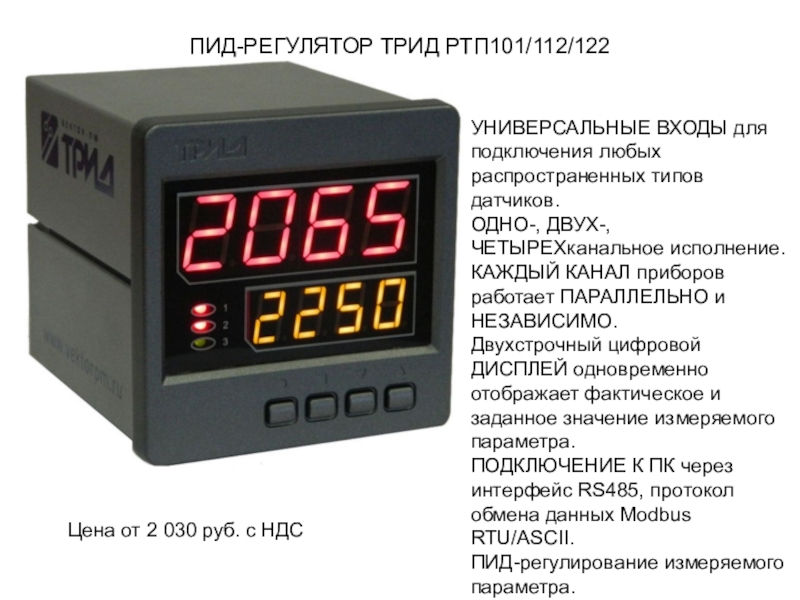

Слайд 29ПИД-РЕГУЛЯТОР ТРИД РТП101/112/122
УНИВЕРСАЛЬНЫЕ ВХОДЫ для подключения любых распространенных типов датчиков.
ОДНО-,

ДВУХ-, ЧЕТЫРЕХканальное исполнение.
КАЖДЫЙ КАНАЛ приборов работает ПАРАЛЛЕЛЬНО и НЕЗАВИСИМО.
Двухстрочный цифровой

ДИСПЛЕЙ одновременно отображает фактическое и заданное значение измеряемого параметра.
ПОДКЛЮЧЕНИЕ К ПК через интерфейс RS485, протокол обмена данных Modbus RTU/ASCII.
ПИД-регулирование измеряемого параметра.

Цена от 2 030 руб. с НДС

ПИД-РЕГУЛЯТОР ТРИД РТП101/112/122УНИВЕРСАЛЬНЫЕ ВХОДЫ для подключения любых распространенных типов датчиков.ОДНО-, ДВУХ-, ЧЕТЫРЕХканальное исполнение.КАЖДЫЙ КАНАЛ приборов работает ПАРАЛЛЕЛЬНО

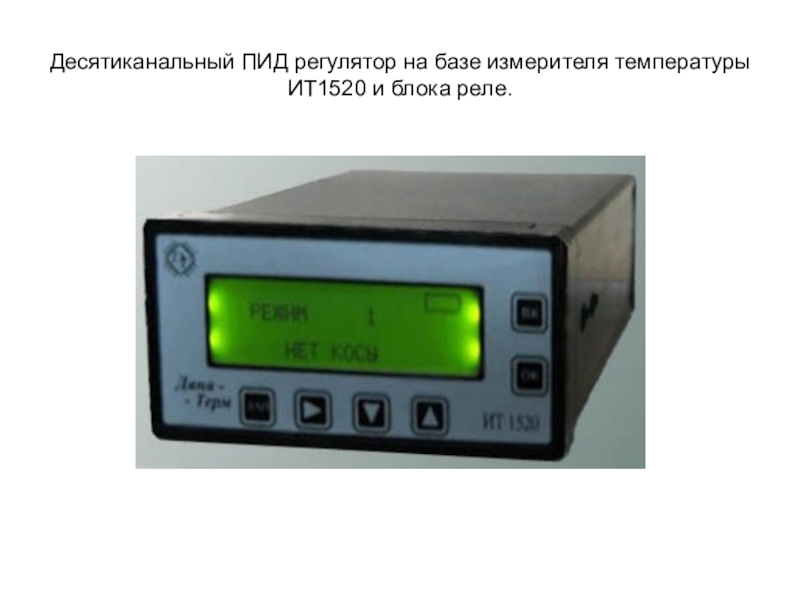

Слайд 30Десятиканальный ПИД регулятор на базе измерителя температуры ИТ1520 и блока

реле.

Десятиканальный ПИД регулятор на базе измерителя температуры ИТ1520 и блока реле.

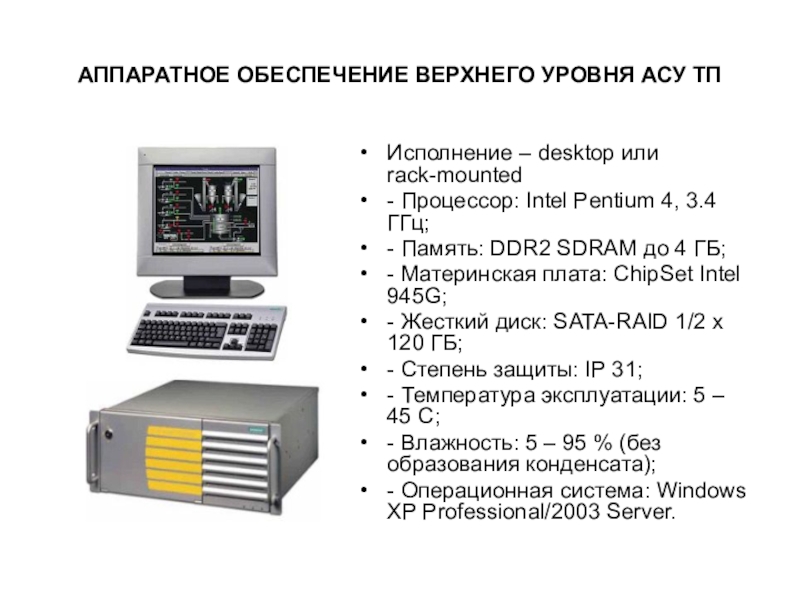

Слайд 33АППАРАТНОЕ ОБЕСПЕЧЕНИЕ ВЕРХНЕГО УРОВНЯ АСУ ТП
Исполнение – desktop или rack-mounted


- Процессор: Intel Pentium 4, 3.4 ГГц;
- Память: DDR2 SDRAM

до 4 ГБ;
- Материнская плата: ChipSet Intel 945G;
- Жесткий диск: SATA-RAID 1/2 x 120 ГБ;
- Степень защиты: IP 31;
- Температура эксплуатации: 5 – 45 C;
- Влажность: 5 – 95 % (без образования конденсата);
- Операционная система: Windows XP Professional/2003 Server.
АППАРАТНОЕ ОБЕСПЕЧЕНИЕ ВЕРХНЕГО УРОВНЯ АСУ ТПИсполнение – desktop или rack-mounted - Процессор: Intel Pentium 4, 3.4 ГГц;-

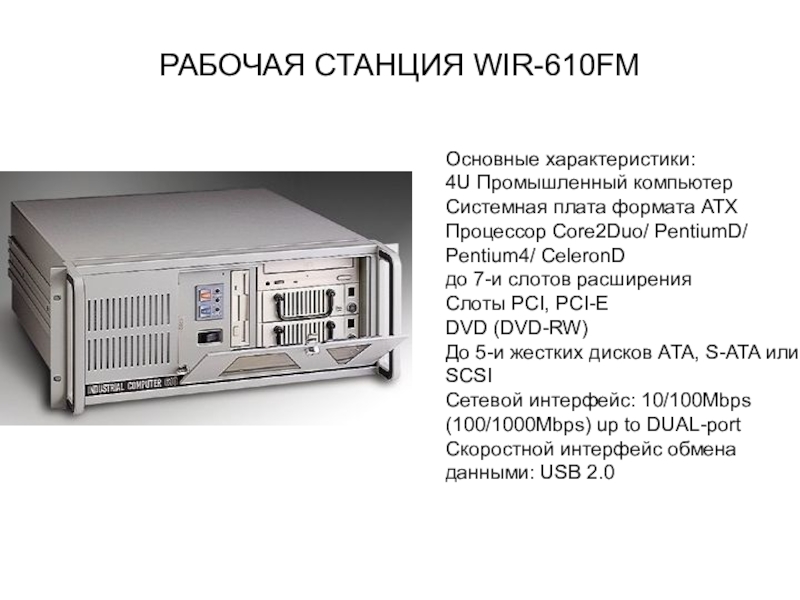

Слайд 34РАБОЧАЯ СТАНЦИЯ WIR-610FM
Основные характеристики:
4U Промышленный компьютер
Системная плата формата ATX
Процессор

Core2Duo/ PentiumD/ Pentium4/ CeleronD
до 7-и слотов расширения
Слоты PCI, PCI-E
DVD (DVD-RW)
До

5-и жестких дисков ATA, S-ATA или SCSI
Сетевой интерфейс: 10/100Mbps (100/1000Mbps) up to DUAL-port
Скоростной интерфейс обмена данными: USB 2.0
РАБОЧАЯ СТАНЦИЯ WIR-610FMОсновные характеристики: 4U Промышленный компьютерСистемная плата формата ATXПроцессор Core2Duo/ PentiumD/ Pentium4/ CeleronDдо 7-и слотов расширенияСлоты

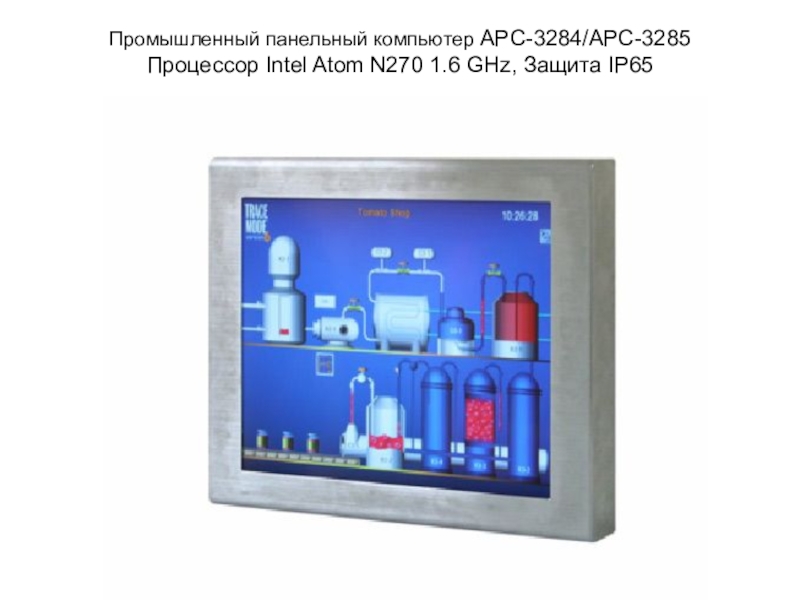

Слайд 35Промышленный панельный компьютер APC-3284/APC-3285 Процессор Intel Atom N270 1.6 GHz, Защита

IP65

Промышленный панельный компьютер APC-3284/APC-3285 Процессор Intel Atom N270 1.6 GHz, Защита IP65

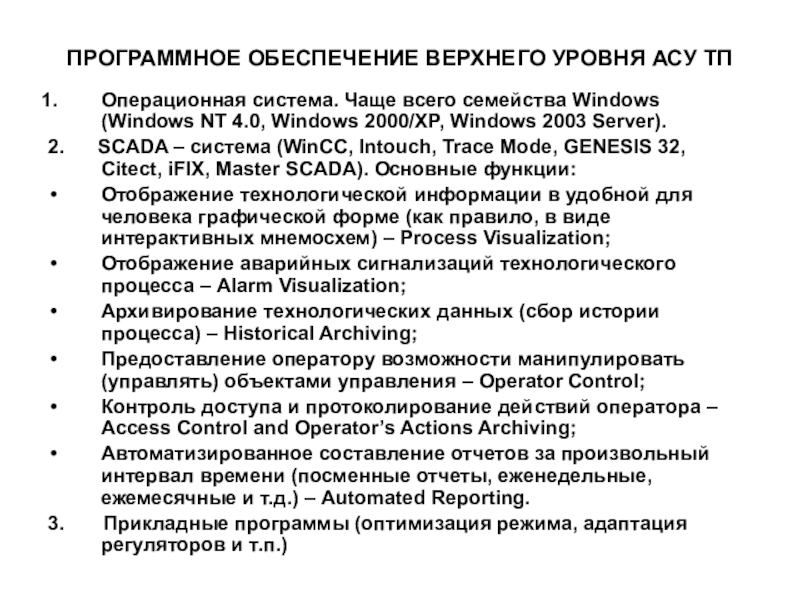

Слайд 36ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕРХНЕГО УРОВНЯ АСУ ТП
Операционная система. Чаще всего семейства

Windows (Windows NT 4.0, Windows 2000/XP, Windows 2003 Server).
2.

SCADA – система (WinCC, Intouch, Trace Mode, GENESIS 32, Citect, iFIX, Master SCADA). Основные функции:
Отображение технологической информации в удобной для человека графической форме (как правило, в виде интерактивных мнемосхем) – Process Visualization;
Отображение аварийных сигнализаций технологического процесса – Alarm Visualization;
Архивирование технологических данных (сбор истории процесса) – Historical Archiving;
Предоставление оператору возможности манипулировать (управлять) объектами управления – Operator Control;
Контроль доступа и протоколирование действий оператора – Access Control and Operator’s Actions Archiving;
Автоматизированное составление отчетов за произвольный интервал времени (посменные отчеты, еженедельные, ежемесячные и т.д.) – Automated Reporting.
3. Прикладные программы (оптимизация режима, адаптация регуляторов и т.п.)
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕРХНЕГО УРОВНЯ АСУ ТПОперационная система. Чаще всего семейства Windows (Windows NT 4.0, Windows 2000/XP, Windows

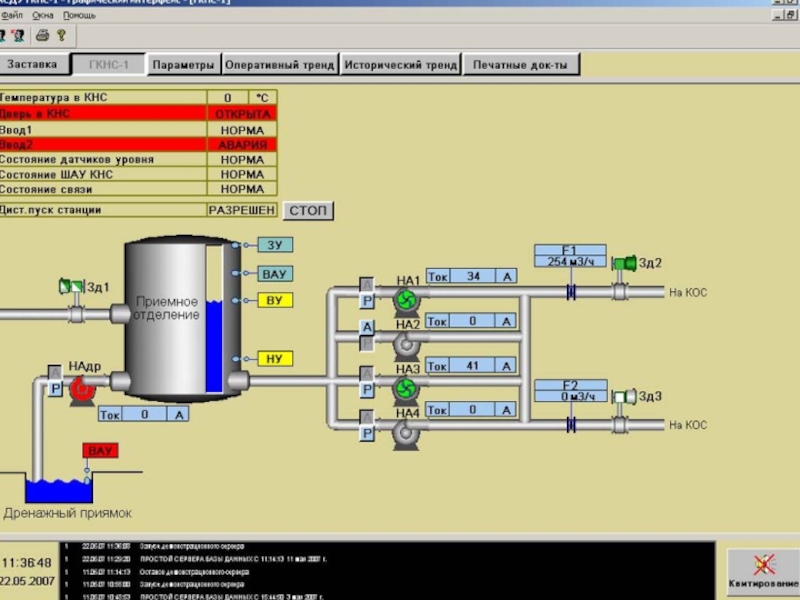

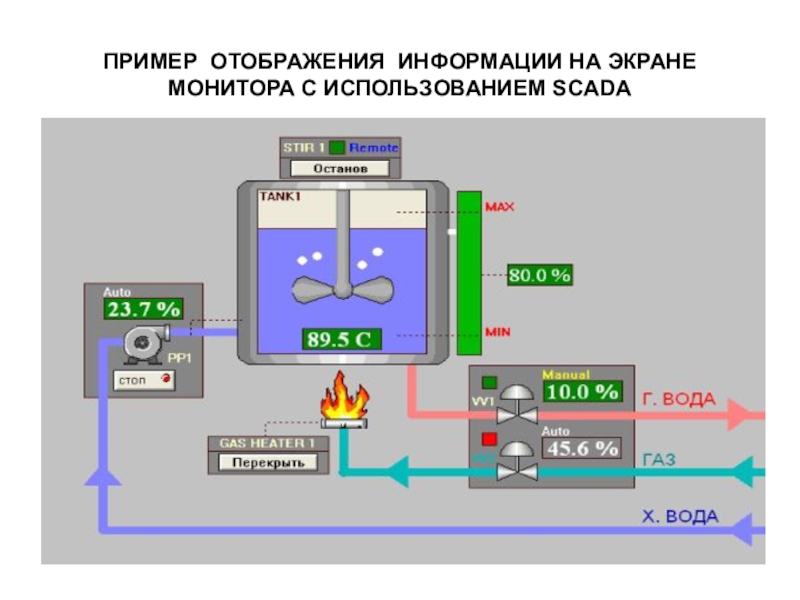

Слайд 37ПРИМЕР ОТОБРАЖЕНИЯ ИНФОРМАЦИИ НА ЭКРАНЕ МОНИТОРА С ИСПОЛЬЗОВАНИЕМ SCADA

ПРИМЕР ОТОБРАЖЕНИЯ ИНФОРМАЦИИ НА ЭКРАНЕ МОНИТОРА С ИСПОЛЬЗОВАНИЕМ SCADA

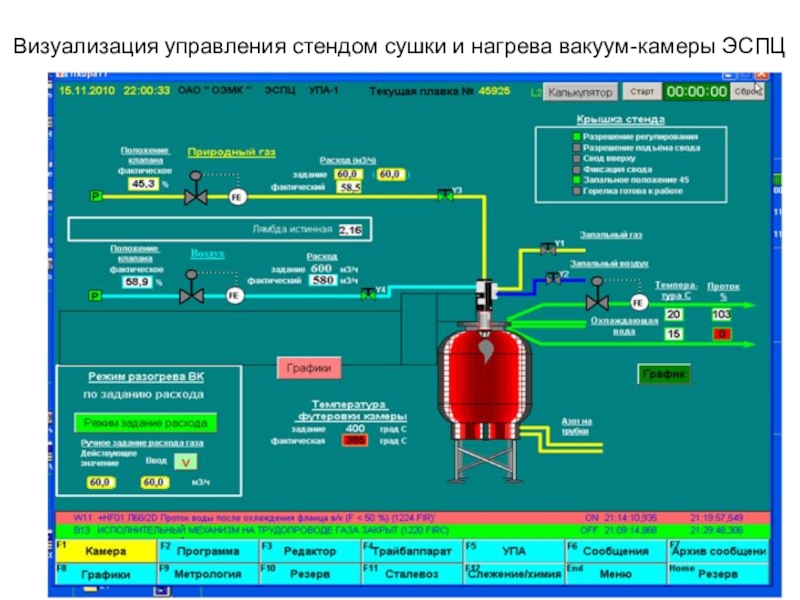

Слайд 39Визуализация управления стендом сушки и нагрева вакуум-камеры ЭСПЦ

Визуализация управления стендом сушки и нагрева вакуум-камеры ЭСПЦ

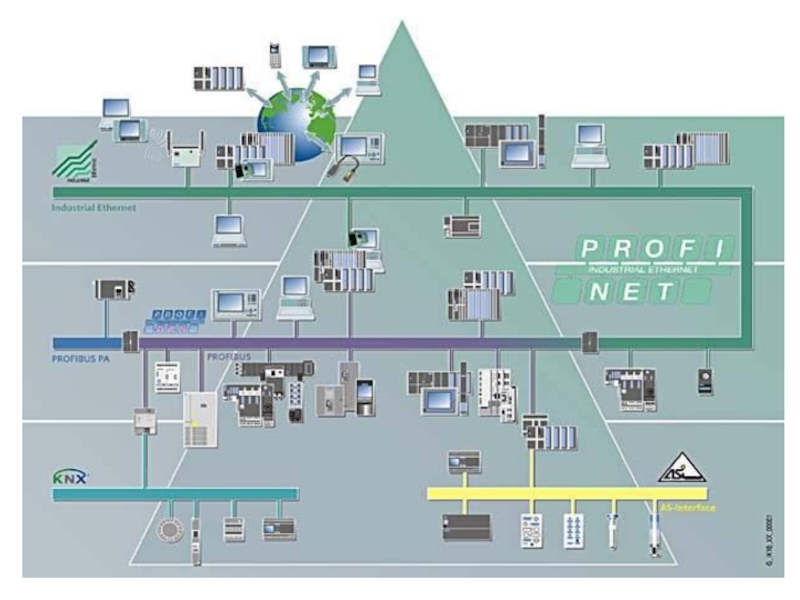

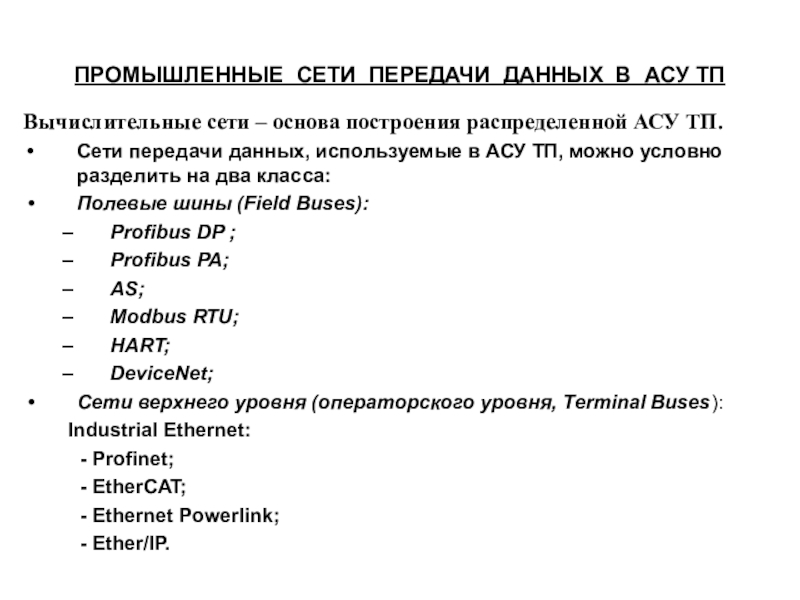

Слайд 40ПРОМЫШЛЕННЫЕ СЕТИ ПЕРЕДАЧИ ДАННЫХ В АСУ ТП
Вычислительные сети – основа

построения распределенной АСУ ТП.
Сети передачи данных, используемые в АСУ ТП,

можно условно разделить на два класса:
Полевые шины (Field Buses):
Profibus DP ;
Profibus PA;
AS;
Modbus RTU;

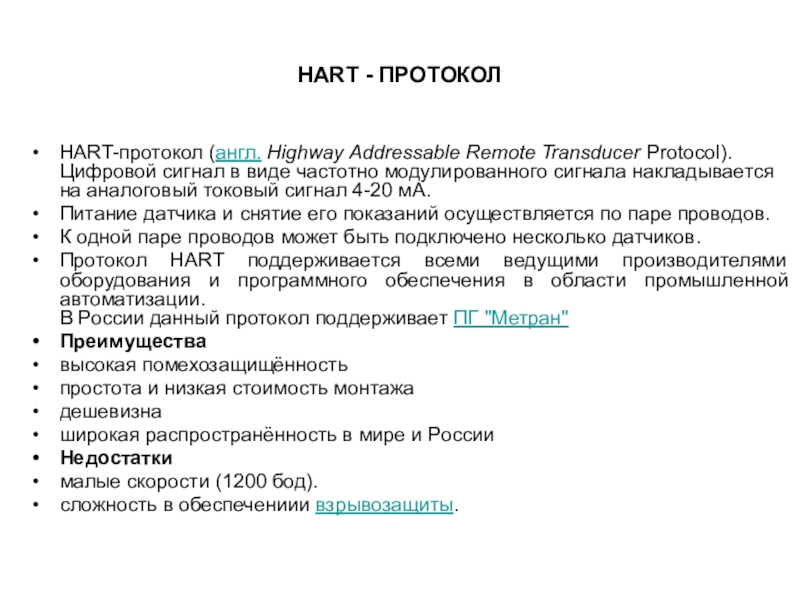

HART;
DeviceNet;
Сети верхнего уровня (операторского уровня, Terminal Buses):

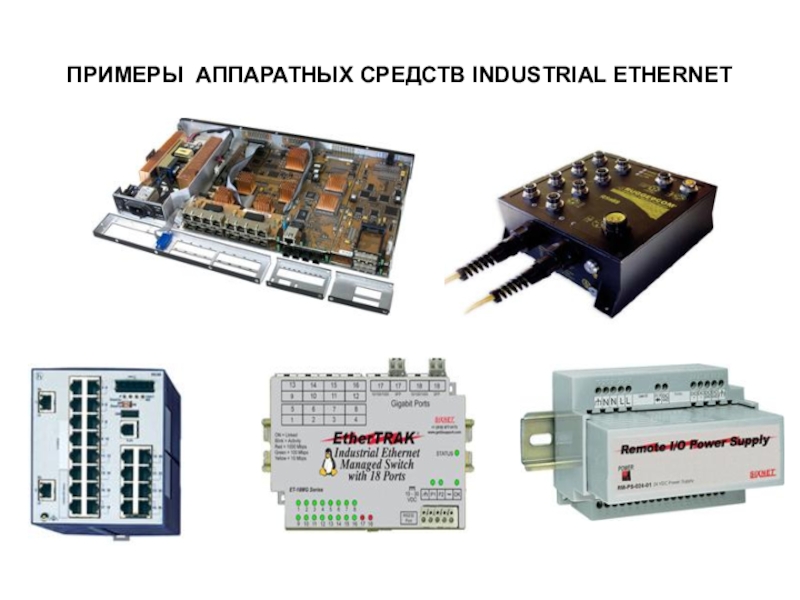

Industrial Ethernet:
- Profinet;
- EtherCAT;
- Ethernet Powerlink;
- Ether/IP.
ПРОМЫШЛЕННЫЕ СЕТИ ПЕРЕДАЧИ ДАННЫХ В АСУ ТПВычислительные сети – основа построения распределенной АСУ ТП.Сети передачи данных, используемые

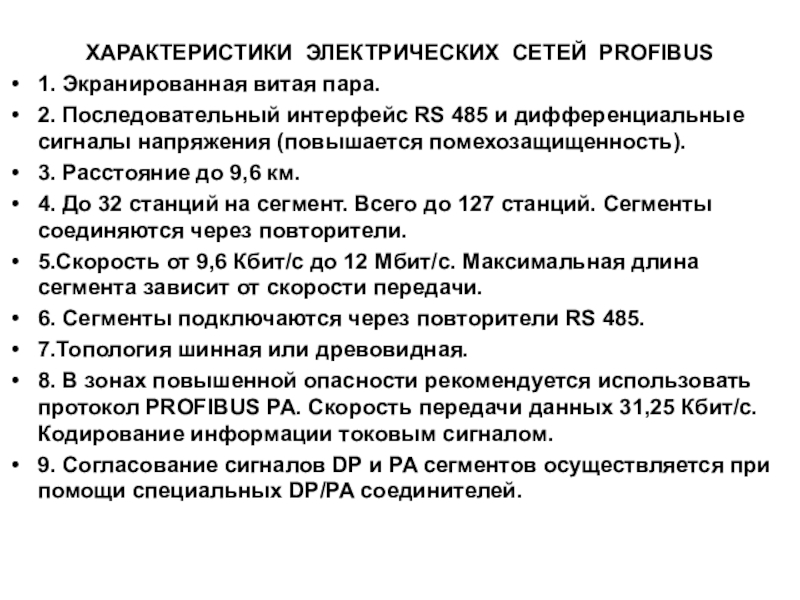

Слайд 42ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ PROFIBUS
1. Экранированная витая пара.
2. Последовательный интерфейс RS

485 и дифференциальные сигналы напряжения (повышается помехозащищенность).
3. Расстояние до 9,6

км.
4. До 32 станций на сегмент. Всего до 127 станций. Сегменты соединяются через повторители.
5.Скорость от 9,6 Кбит/с до 12 Мбит/с. Максимальная длина сегмента зависит от скорости передачи.
6. Сегменты подключаются через повторители RS 485.
7.Топология шинная или древовидная.
8. В зонах повышенной опасности рекомендуется использовать протокол PROFIBUS PA. Скорость передачи данных 31,25 Кбит/с. Кодирование информации токовым сигналом.
9. Согласование сигналов DP и PA сегментов осуществляется при помощи специальных DP/PA соединителей.


ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ PROFIBUS1. Экранированная витая пара.2. Последовательный интерфейс RS 485 и дифференциальные сигналы напряжения (повышается помехозащищенность).3.

Слайд 43HART - ПРОТОКОЛ
HART-протокол (англ. Highway Addressable Remote Transducer Protocol). Цифровой

сигнал в виде частотно модулированного сигнала накладывается на аналоговый токовый

сигнал 4-20 мА.
Питание датчика и снятие его показаний осуществляется по паре проводов.
К одной паре проводов может быть подключено несколько датчиков.
Протокол HART поддерживается всеми ведущими производителями оборудования и программного обеспечения в области промышленной автоматизации. В России данный протокол поддерживает ПГ "Метран"
Преимущества
высокая помехозащищённость
простота и низкая стоимость монтажа
дешевизна
широкая распространённость в мире и России
Недостатки
малые скорости (1200 бод).
сложность в обеспечениии взрывозащиты.

HART - ПРОТОКОЛHART-протокол (англ. Highway Addressable Remote Transducer Protocol). Цифровой сигнал в виде частотно модулированного сигнала накладывается

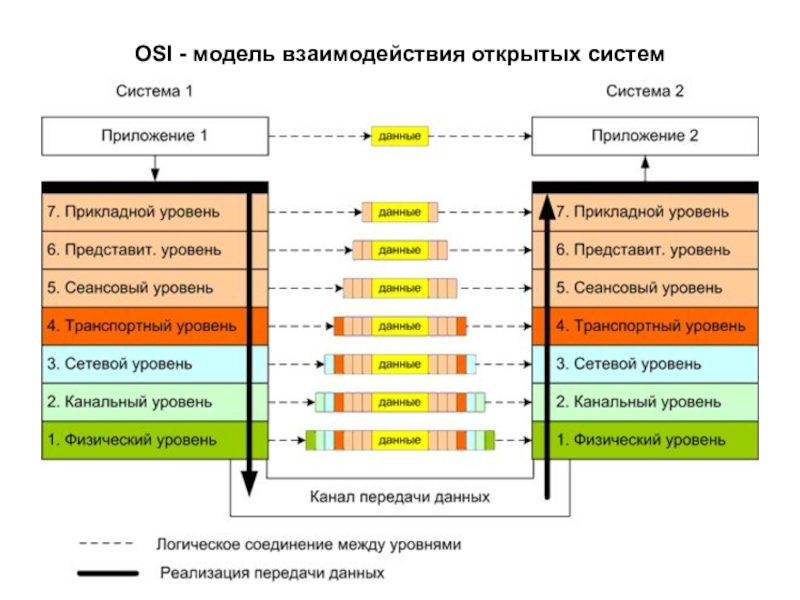

Слайд 44OSI - модель взаимодействия открытых систем

OSI - модель взаимодействия открытых систем

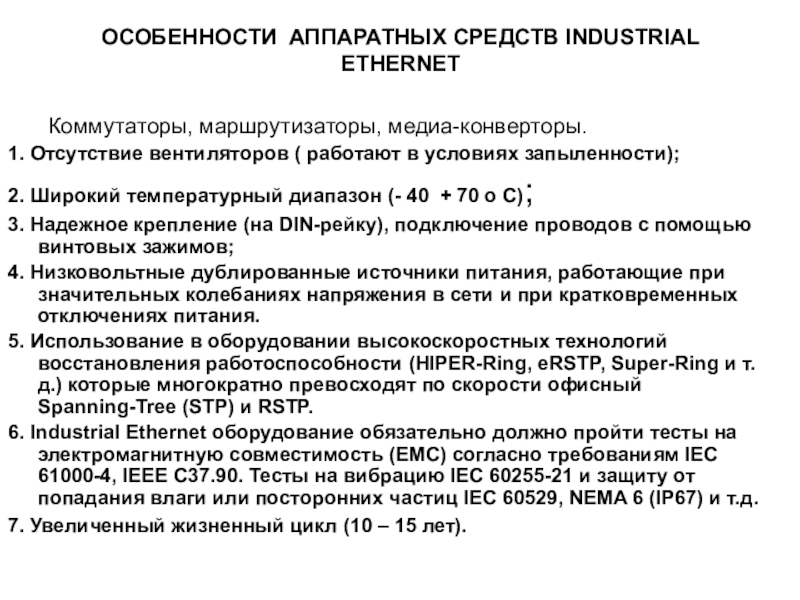

Слайд 45ОСОБЕННОСТИ АППАРАТНЫХ СРЕДСТВ INDUSTRIAL ETHERNET
Коммутаторы, маршрутизаторы, медиа-конверторы.
1. Отсутствие вентиляторов

( работают в условиях запыленности);
2. Широкий температурный диапазон (- 40

+ 70 o C);
3. Надежное крепление (на DIN-рейку), подключение проводов с помощью винтовых зажимов;
4. Низковольтные дублированные источники питания, работающие при значительных колебаниях напряжения в сети и при кратковременных отключениях питания.
5. Использование в оборудовании высокоскоростных технологий восстановления работоспособности (HIPER-Ring, eRSTP, Super-Ring и т.д.) которые многократно превосходят по скорости офисный Spanning-Tree (STP) и RSTP.
6. Industrial Ethernet оборудование обязательно должно пройти тесты на электромагнитную совместимость (EMC) согласно требованиям IEC 61000-4, IEEE C37.90. Тесты на вибрацию IEC 60255-21 и защиту от попадания влаги или посторонних частиц IEC 60529, NEMA 6 (IP67) и т.д.
7. Увеличенный жизненный цикл (10 – 15 лет).
ОСОБЕННОСТИ АППАРАТНЫХ СРЕДСТВ INDUSTRIAL ETHERNET	Коммутаторы, маршрутизаторы, медиа-конверторы. 1. Отсутствие вентиляторов ( работают в условиях запыленности);2. Широкий температурный

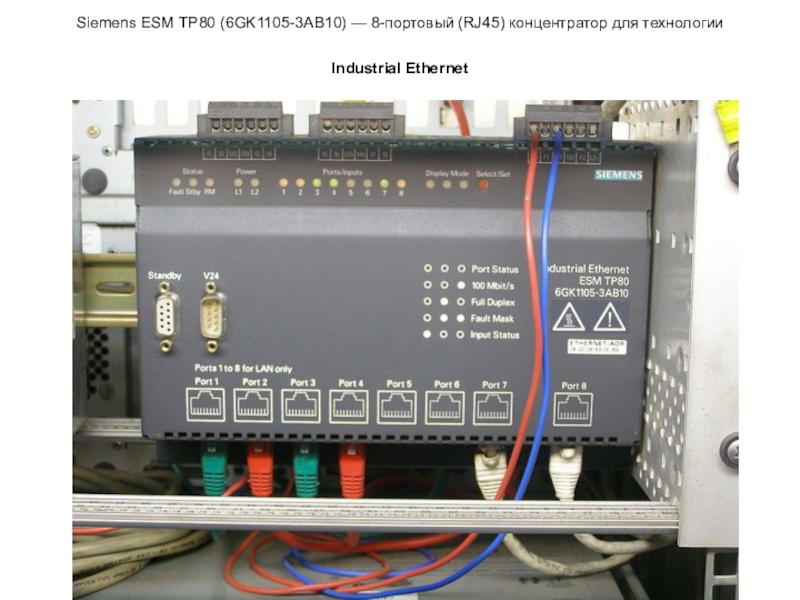

Слайд 46Siemens ESM TP80 (6GK1105-3AB10) — 8-портовый (RJ45) концентратор для технологии

Industrial Ethernet

Siemens ESM TP80 (6GK1105-3AB10) — 8-портовый (RJ45) концентратор для технологии Industrial Ethernet

Слайд 47ПРИМЕРЫ АППАРАТНЫХ СРЕДСТВ INDUSTRIAL ETHERNET

ПРИМЕРЫ АППАРАТНЫХ СРЕДСТВ INDUSTRIAL ETHERNET

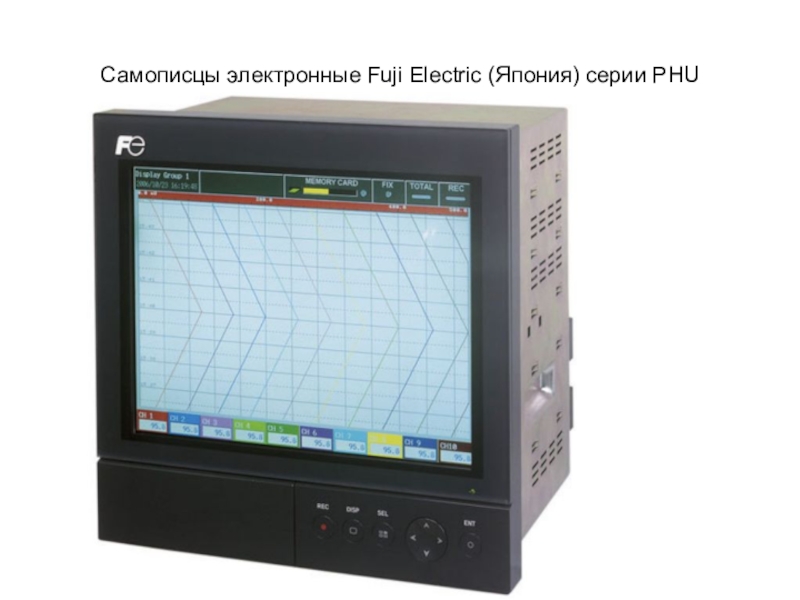

Слайд 48Самописцы электронные Fuji Electric (Япония) серии PHU

Самописцы электронные Fuji Electric (Япония) серии PHU

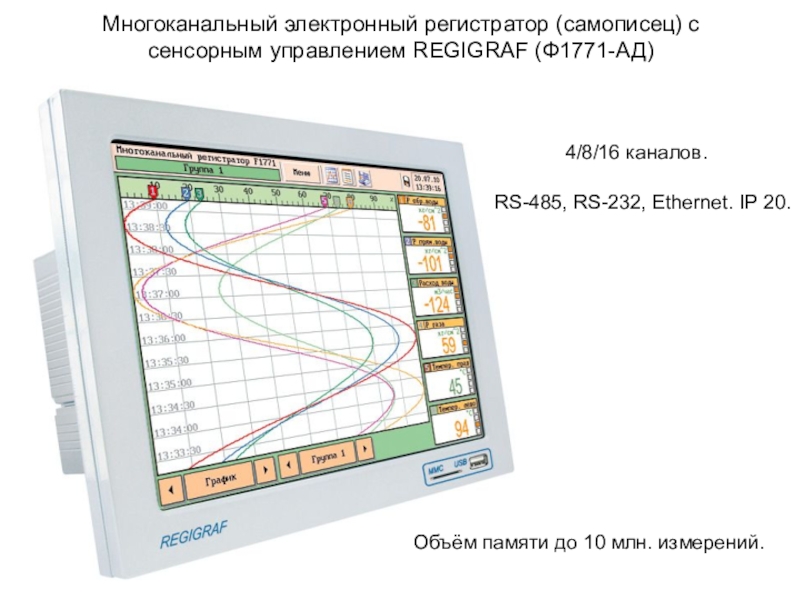

Слайд 49Многоканальный электронный регистратор (самописец) с сенсорным управлением REGIGRAF (Ф1771-АД)
4/8/16 каналов.

Объём памяти до 10 млн. измерений.
RS-485, RS-232, Ethernet. IP 20.

Многоканальный электронный регистратор (самописец) с сенсорным управлением REGIGRAF (Ф1771-АД)4/8/16 каналов. Объём памяти до 10 млн. измерений.RS-485, RS-232,

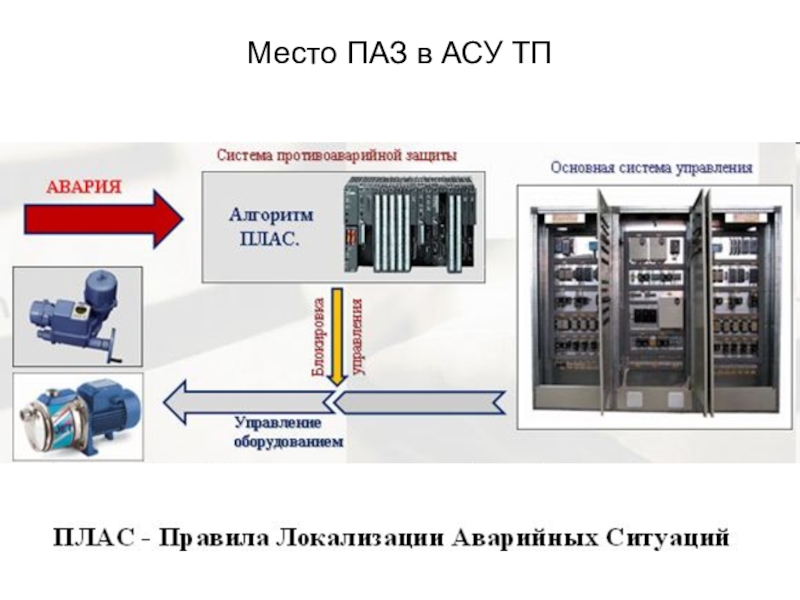

Слайд 50Место ПАЗ в АСУ ТП

Место ПАЗ в АСУ ТП

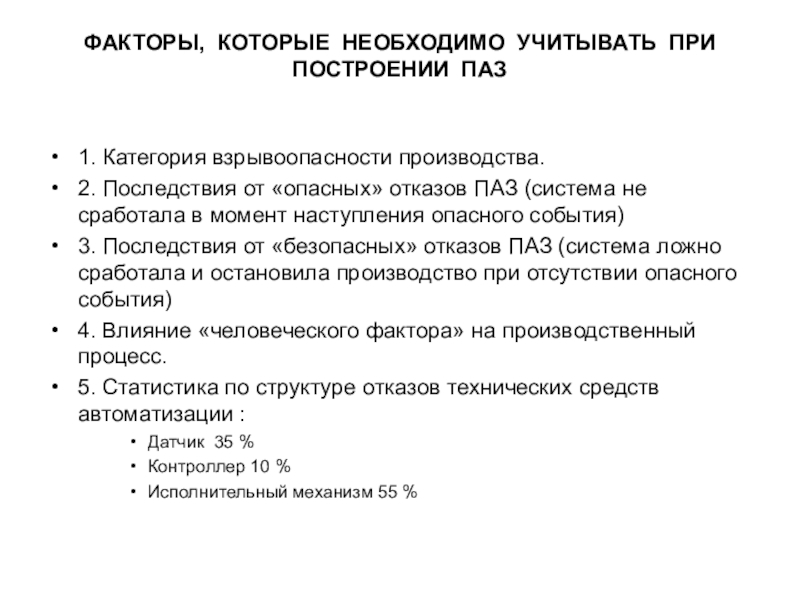

Слайд 51ФАКТОРЫ, КОТОРЫЕ НЕОБХОДИМО УЧИТЫВАТЬ ПРИ ПОСТРОЕНИИ ПАЗ
1. Категория взрывоопасности производства.
2.

Последствия от «опасных» отказов ПАЗ (система не сработала в момент

наступления опасного события)
3. Последствия от «безопасных» отказов ПАЗ (система ложно сработала и остановила производство при отсутствии опасного события)
4. Влияние «человеческого фактора» на производственный процесс.
5. Статистика по структуре отказов технических средств автоматизации :
Датчик 35 %
Контроллер 10 %
Исполнительный механизм 55 %
ФАКТОРЫ, КОТОРЫЕ НЕОБХОДИМО УЧИТЫВАТЬ ПРИ ПОСТРОЕНИИ ПАЗ1. Категория взрывоопасности производства.2. Последствия от «опасных» отказов ПАЗ (система не

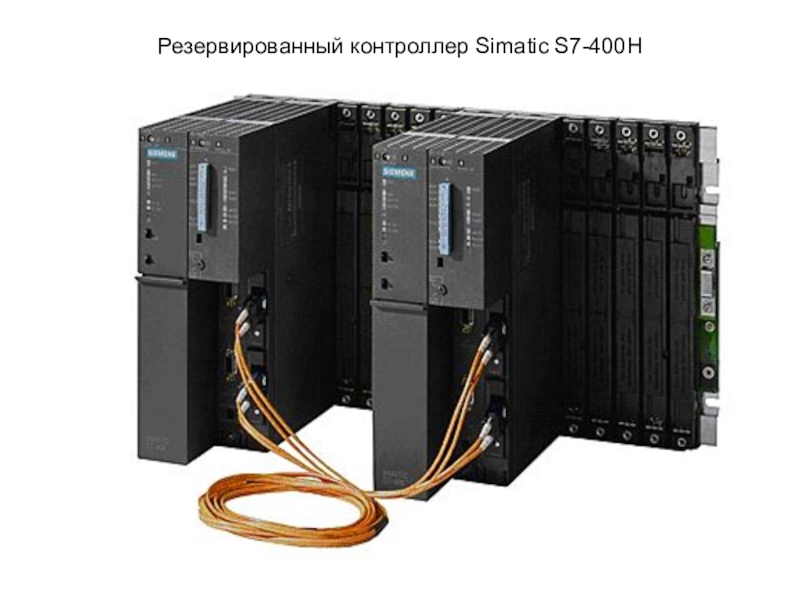

Слайд 52Резервированный контроллер Simatic S7-400H

Резервированный контроллер Simatic S7-400H

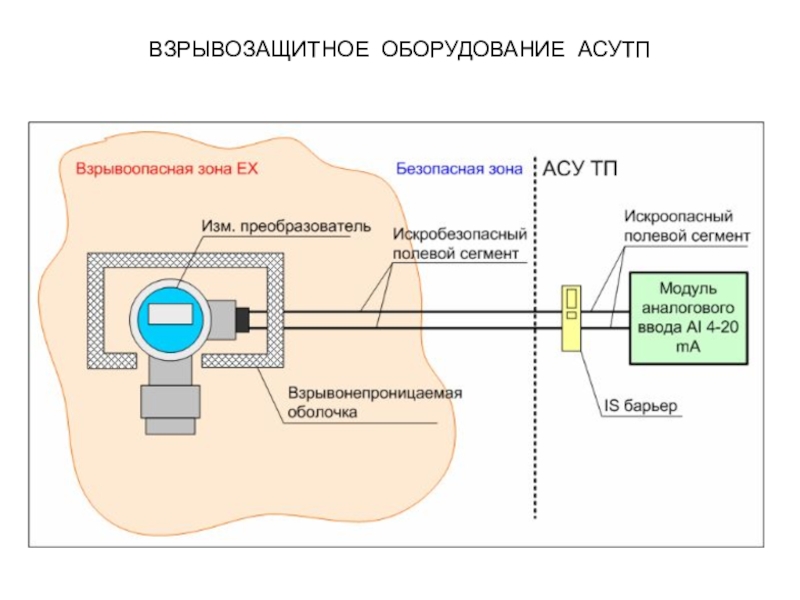

Слайд 53ВЗРЫВОЗАЩИТНОЕ ОБОРУДОВАНИЕ АСУТП

ВЗРЫВОЗАЩИТНОЕ ОБОРУДОВАНИЕ АСУТП

Слайд 54https://youtu.be/D3HYlrJHnQ8 Автоматизация котла
https://youtu.be/naG0Tlxbsqs Ручной розжиг котла
https://youtu.be/7qSlkb8VojM Автоматизация ктла ДКВР
https://youtu.be/-jQgChq-oG8

Переработка электрон. отходов

https://youtu.be/D3HYlrJHnQ8 Автоматизация котлаhttps://youtu.be/naG0Tlxbsqs  Ручной розжиг котлаhttps://youtu.be/7qSlkb8VojM Автоматизация ктла ДКВРhttps://youtu.be/-jQgChq-oG8  Переработка электрон. отходов

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
