Слайд 1Дисциплина: Электропитание и элементы электромеханики

Дисциплина:  Электропитание и элементы электромеханики

Слайд 2Лекция 2
Тема лекции:
Однофазные полупроводниковые выпрямители

Лекция 2Тема лекции:Однофазные полупроводниковые выпрямители

Слайд 3Учебные вопросы
1. Классификация вентилей и схем выпрямления.
2. Показатели качества выпрямления.
3.

Электромагнитные процессы в однофазной однотактной однополупериодной схеме выпрямления.
4. Электромагнитные процессы

в двухфазной однотактной двухполупериодной схеме выпрямления (схеме со средней точкой).
5. Электромагнитные процессы в однофазной двухтактной двухполупериодной мостовой схеме выпрямления.
Учебные вопросы1. Классификация вентилей и схем выпрямления.2. Показатели качества выпрямления.3. Электромагнитные процессы в однофазной однотактной однополупериодной схеме

Слайд 4Литература
1. Костиков В.Г. и др. Источники электропитания электронных средств. Схемотехника

и конструирование. Учебник для вузов. – М.: Радио и связь,

2001. С. 41…43.
Литература1. Костиков В.Г. и др. Источники электропитания электронных средств. Схемотехника и конструирование. Учебник для вузов. – М.:

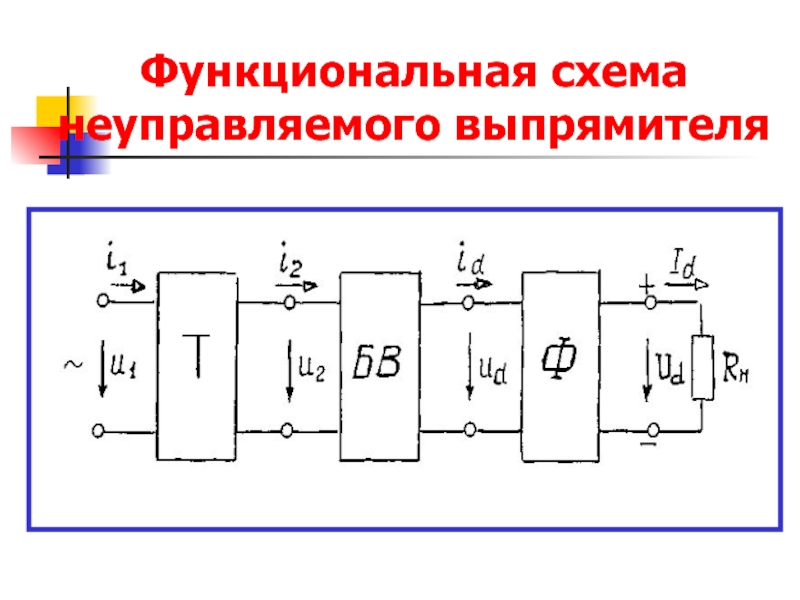

Слайд 5Функциональная схема неуправляемого выпрямителя

Функциональная схема неуправляемого выпрямителя

Слайд 6Неуправляемый вентиль – полупроводниковый диод
а - условные графические и буквенные

обозначения;
б - реальная ВАХ; в - идеальная ВАХ

Неуправляемый вентиль – полупроводниковый диода - условные графические и буквенные обозначения;б - реальная ВАХ; в - идеальная

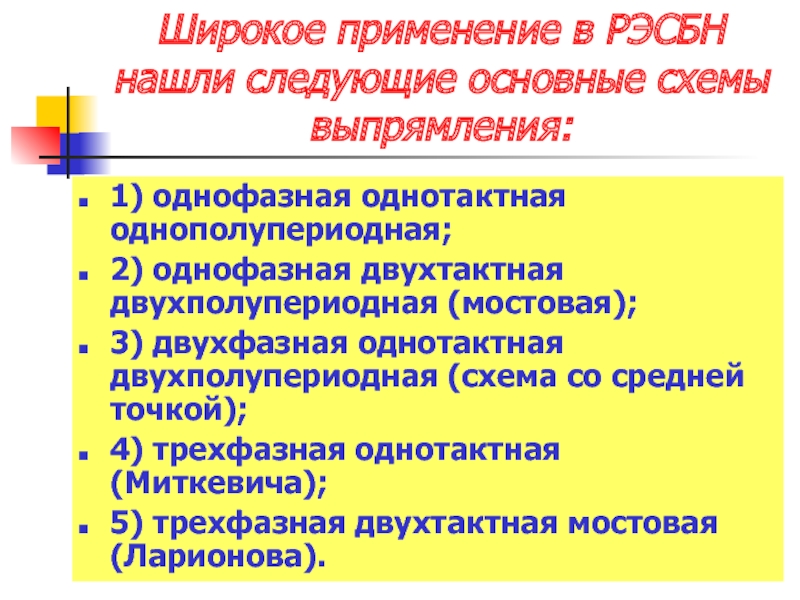

Слайд 7Широкое применение в РЭСБН нашли следующие основные схемы выпрямления:
1) однофазная

однотактная однополупериодная;
2) однофазная двухтактная двухполупериодная (мостовая);
3) двухфазная однотактная двухполупериодная (схема

со средней точкой);
4) трехфазная однотактная (Миткевича);
5) трехфазная двухтактная мостовая (Ларионова).
Широкое применение в РЭСБН нашли следующие основные схемы выпрямления:1) однофазная однотактная однополупериодная;2) однофазная двухтактная двухполупериодная (мостовая);3) двухфазная

Слайд 8Показатели качества выпрямления
1. Коэффициент схемы - это есть

отношение действующего значения напряжения на вторичной обмотке трансформатора к среднему

значению выпрямленного напряжения

2. Коэффициент обратного напряжения - это отношение обратного напряжения на вентиле к среднему значению выпрямленного напряжения

Показатели качества выпрямления 1. Коэффициент схемы -  это есть отношение действующего значения напряжения на вторичной обмотке

Слайд 9Показатели качества выпрямления (продолжение)
3. Коэффициент формы кривой тока вентиля -

это коэффициент определяющийся как отношение действующего значения тока в вентиле

к среднему значению тока

4. Коэффициент пульсаций - это показатель качества выпрямления, определяющийся отношением амплитуды первой гармоники пульсаций выпрямленного напряжения к среднему его значению

Показатели качества выпрямления (продолжение)3. Коэффициент формы кривой тока вентиля - это коэффициент определяющийся как отношение действующего значения

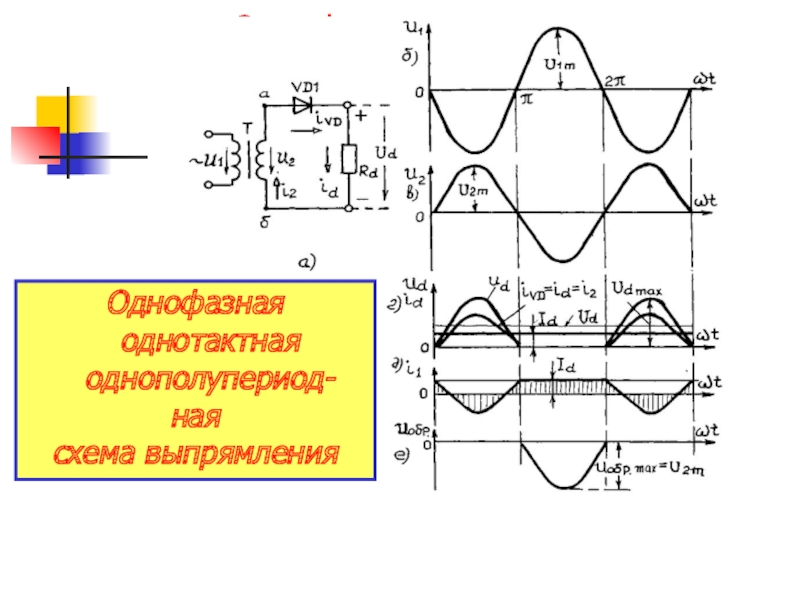

Слайд 10Однофазная однотактная однополупериодная схема выпрямления
Однофазная однотактная однополупериод-
ная
схема выпрямления

Однофазная однотактная однополупериодная схема выпрямления Однофазная однотактная однополупериод-наясхема выпрямления

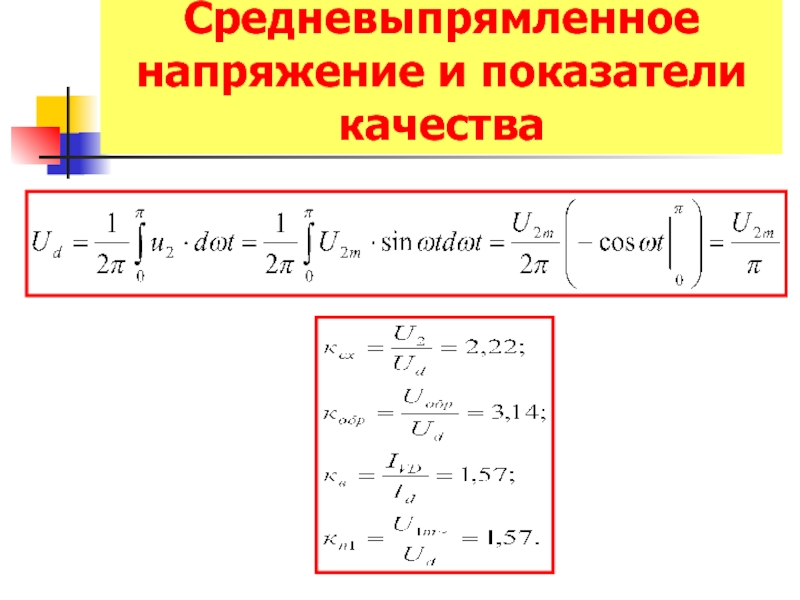

Слайд 11Средневыпрямленное напряжение и показатели качества

Средневыпрямленное напряжение и показатели качества

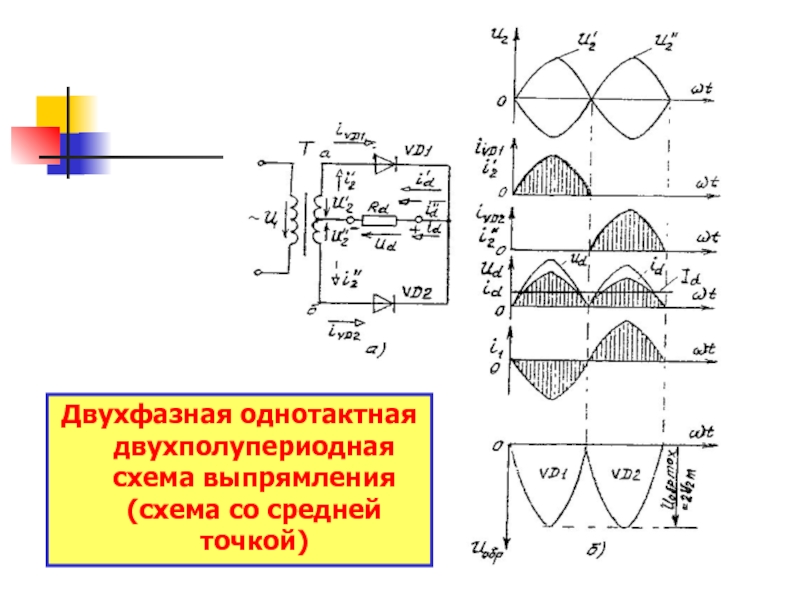

Слайд 12Двухфазная однотактная двухполупериодная схема выпрямления (схема со средней точкой)

Двухфазная однотактная двухполупериодная схема выпрямления (схема со средней точкой)

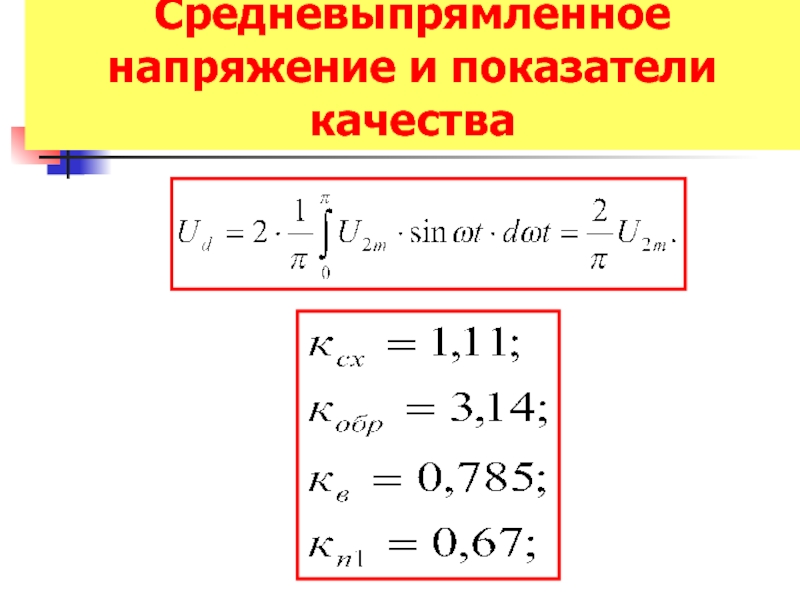

Слайд 13Средневыпрямленное напряжение и показатели качества

Средневыпрямленное напряжение и показатели качества

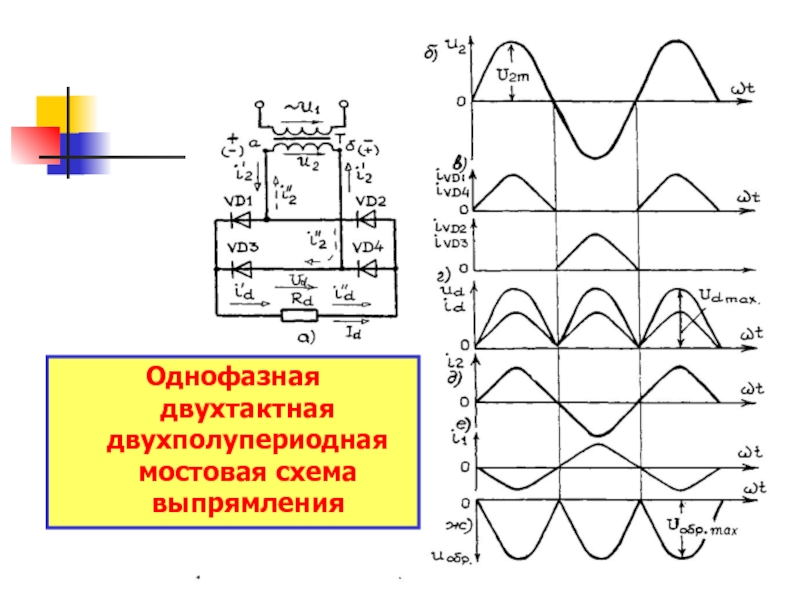

Слайд 14Однофазная двухтактная двухполупериодная мостовая схема выпрямления

Однофазная двухтактная двухполупериодная мостовая схема выпрямления

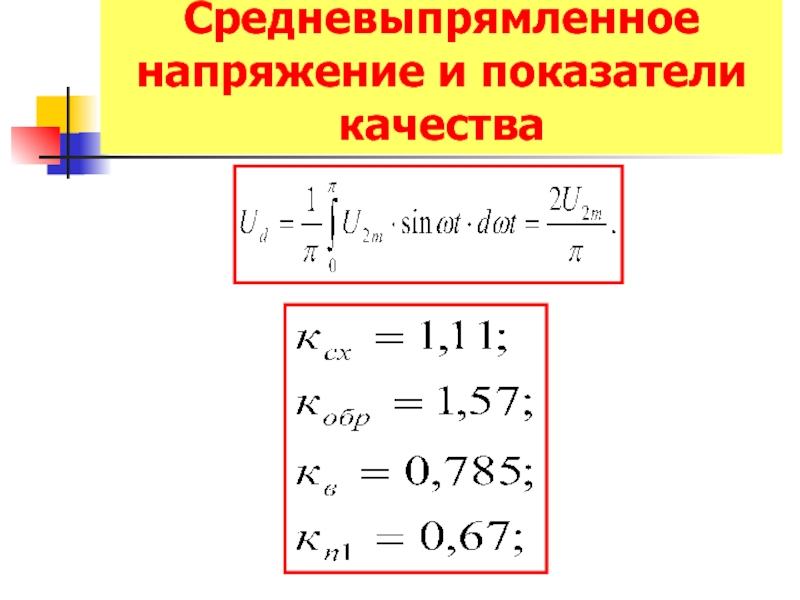

Слайд 15Средневыпрямленное напряжение и показатели качества

Средневыпрямленное напряжение и показатели качества
