Дисциплина: Электропитание и элементы электромеханики

принцип действия трансформатора

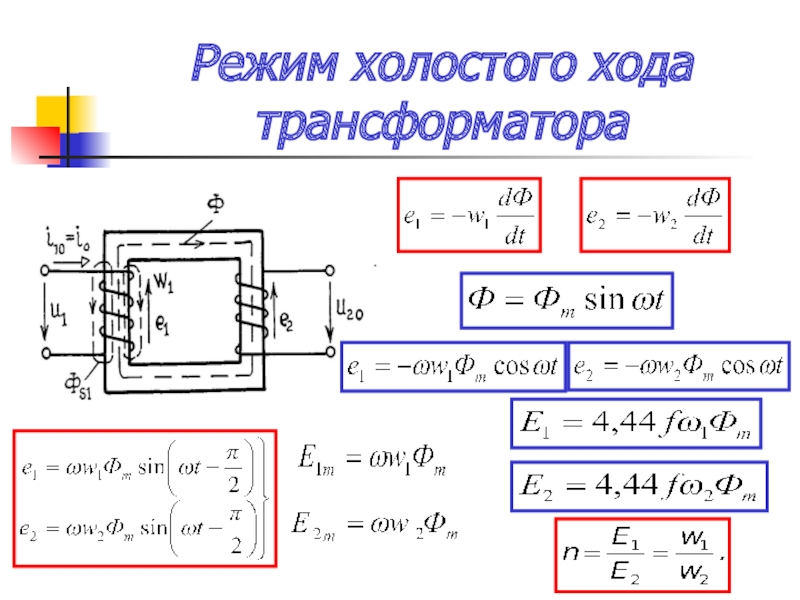

3. Режим холостого хода трансформатора

М.: Высш. шк. 2007, с.183-193, с.196-207

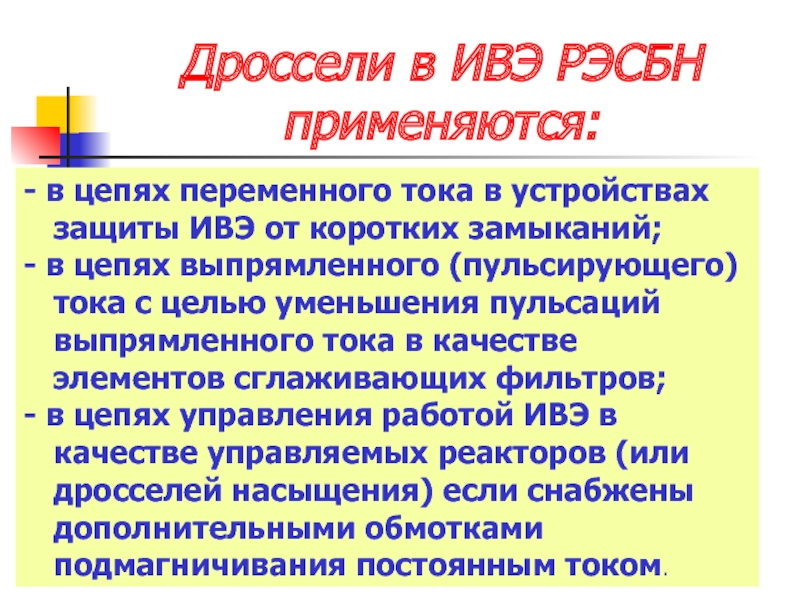

устройствах защиты ИВЭ от коротких замыканий;
- в цепях выпрямленного (пульсирующего)

тока с целью уменьшения пульсаций выпрямленного тока в качестве элементов сглаживающих фильтров;
- в цепях управления работой ИВЭ в качестве управляемых реакторов (или дросселей насыщения) если снабжены дополнительными обмотками подмагничивания постоянным током.

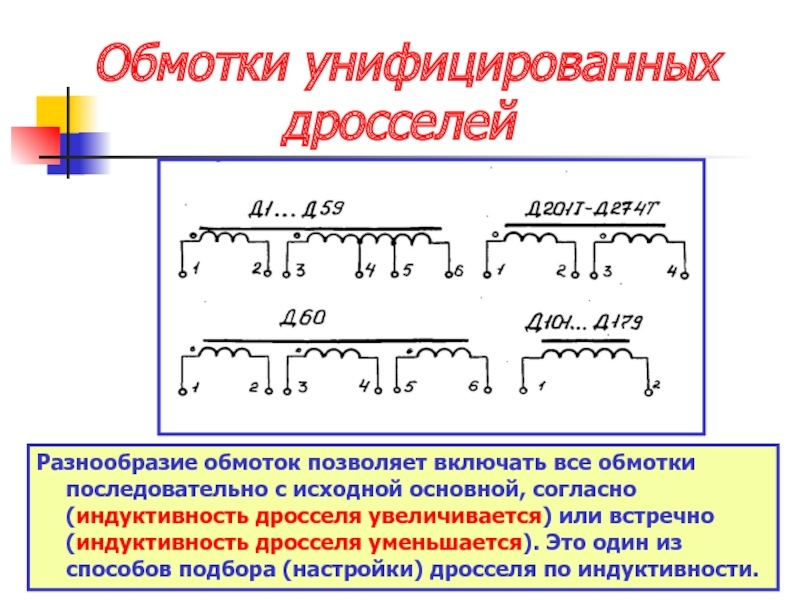

с исходной основной, согласно (индуктивность дросселя увеличивается) или встречно (индуктивность

дросселя уменьшается). Это один из способов подбора (настройки) дросселя по индуктивности.

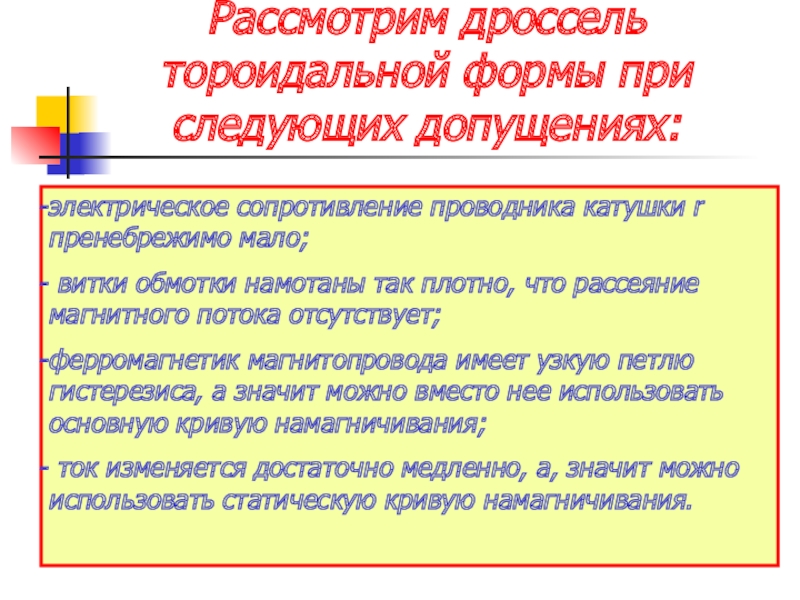

r пренебрежимо мало;
витки обмотки намотаны так плотно, что рассеяние

магнитного потока отсутствует;
ферромагнетик магнитопровода имеет узкую петлю гистерезиса, а значит можно вместо нее использовать основную кривую намагничивания;
ток изменяется достаточно медленно, а, значит можно использовать статическую кривую намагничивания.

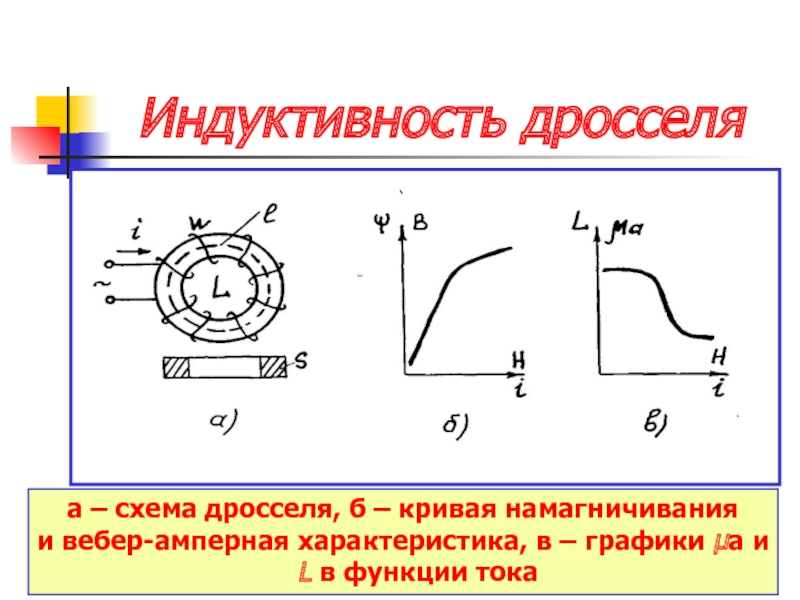

характеристика, в – графики а и L в функции тока

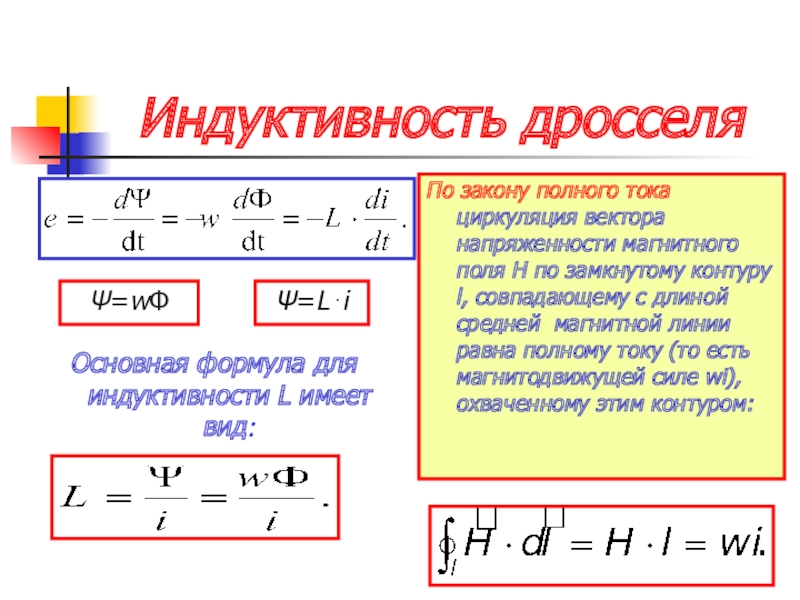

закону полного тока циркуляция вектора напряженности магнитного поля H по

замкнутому контуру l, совпадающему с длиной средней магнитной линии равна полному току (то есть магнитодвижущей силе wi), охваченному этим контуром:

магнитопровода.

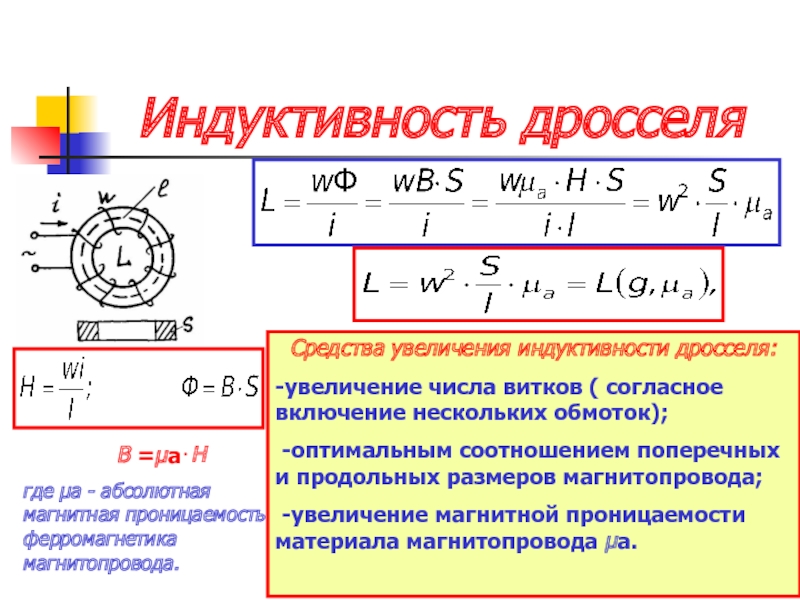

Средства увеличения индуктивности дросселя:
-увеличение числа витков ( согласное включение

нескольких обмоток);
-оптимальным соотношением поперечных и продольных размеров магнитопровода;
-увеличение магнитной проницаемости материала магнитопровода а.

а=B/Н

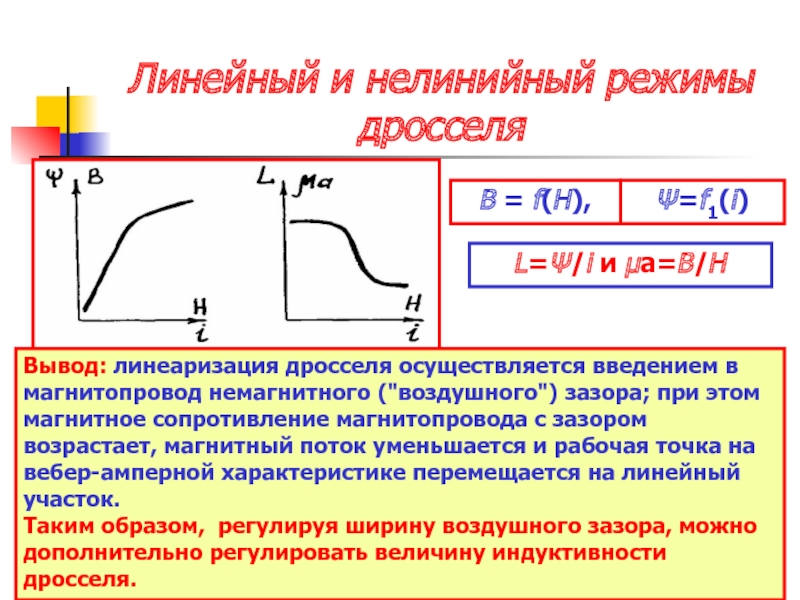

Вывод: линеаризация дросселя осуществляется введением в магнитопровод немагнитного ("воздушного")

зазора; при этом магнитное сопротивление магнитопровода с зазором возрастает, магнитный поток уменьшается и рабочая точка на вебер-амперной характеристике перемещается на линейный участок.
Таким образом, регулируя ширину воздушного зазора, можно дополнительно регулировать величину индуктивности дросселя.

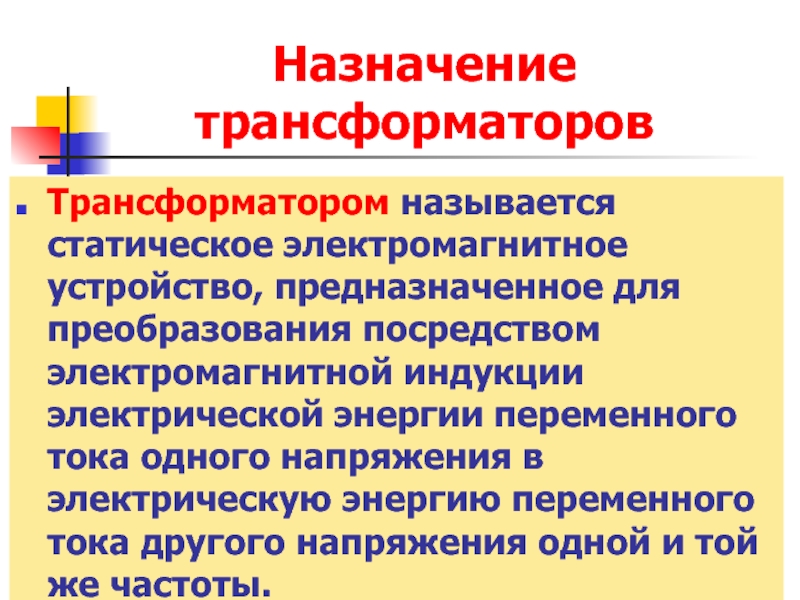

электромагнитной индукции электрической энергии переменного тока одного напряжения в электрическую

энергию переменного тока другого напряжения одной и той же частоты.

принадлежит П.Н. Яблочкову, который создал такой трансформатор в 1875 году

для питания электрических свечей. Конструкции первых трехфазных трансформаторов разработал другой русский инженер-изобретатель М.О.Доливо-Добровольский в 1890 году.

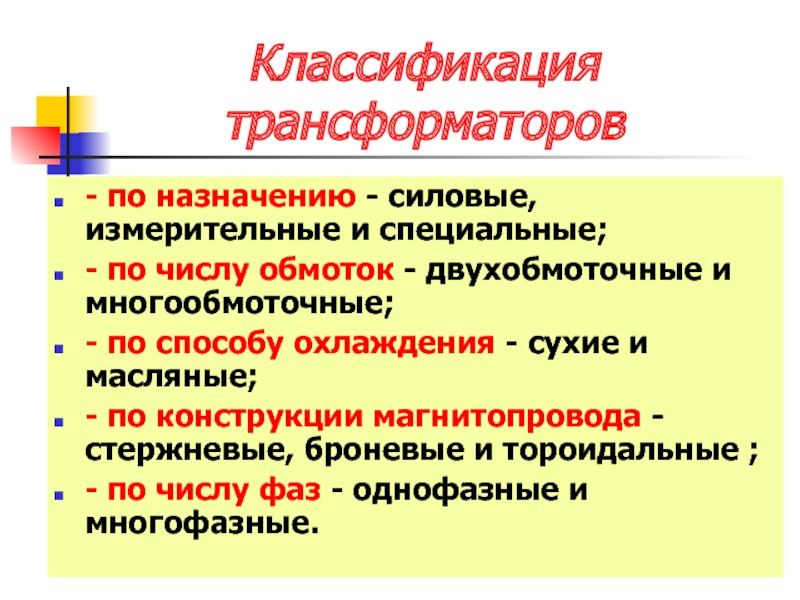

числу обмоток - двухобмоточные и многообмоточные;
- по способу охлаждения -

сухие и масляные;
- по конструкции магнитопровода - стержневые, броневые и тороидальные ;
- по числу фаз - однофазные и многофазные.

карбидных печей и сварочных аппаратов и приспособленных для работы в

закрытых помещениях, защищенных от атмосферных осадков.
2. Предназначены для преобразования напряжения с целью передачи его в контактную сеть для обеспечения электрической энергией поездов и подвижного состава железных дорог и распределения для собственных нужд.
3. Преобразуют напряжение воздушной контактной линии до уровней необходимых для тяговых двигателей или других устройств.

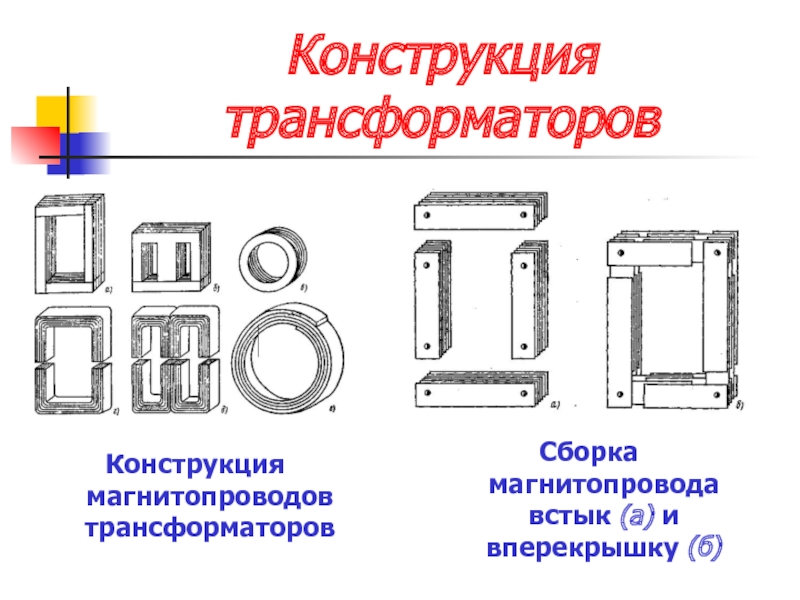

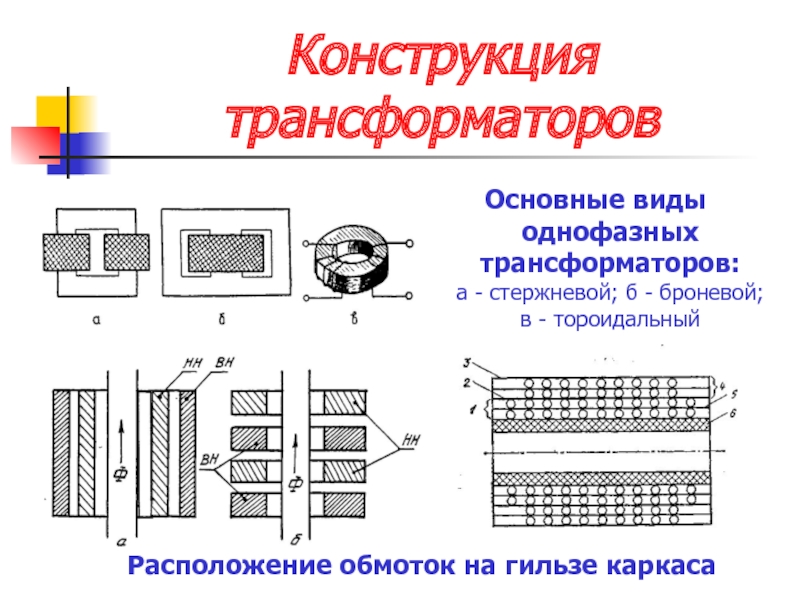

а - стержневой; б - броневой; в - тороидальный

jI0xm

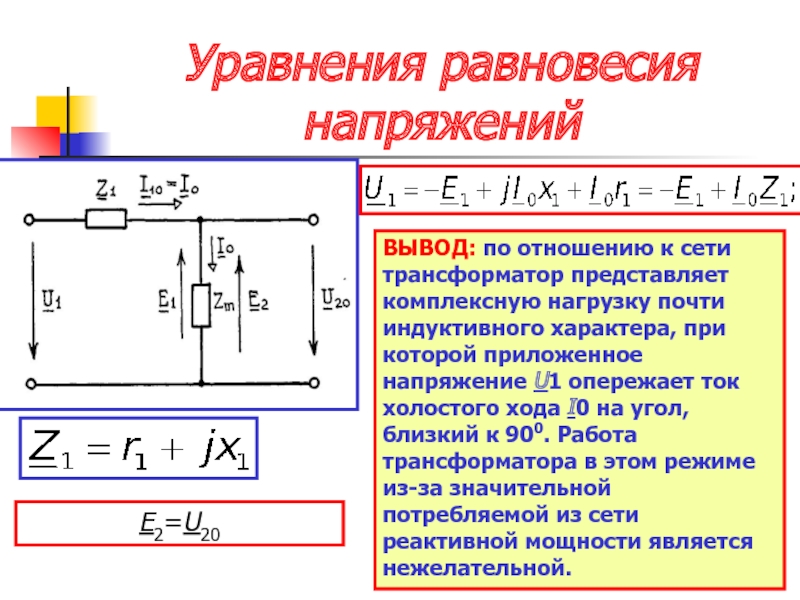

нагрузку почти индуктивного характера, при которой приложенное напряжение U1 опережает

ток холостого хода I0 на угол, близкий к 900. Работа трансформатора в этом режиме из-за значительной потребляемой из сети реактивной мощности является нежелательной.

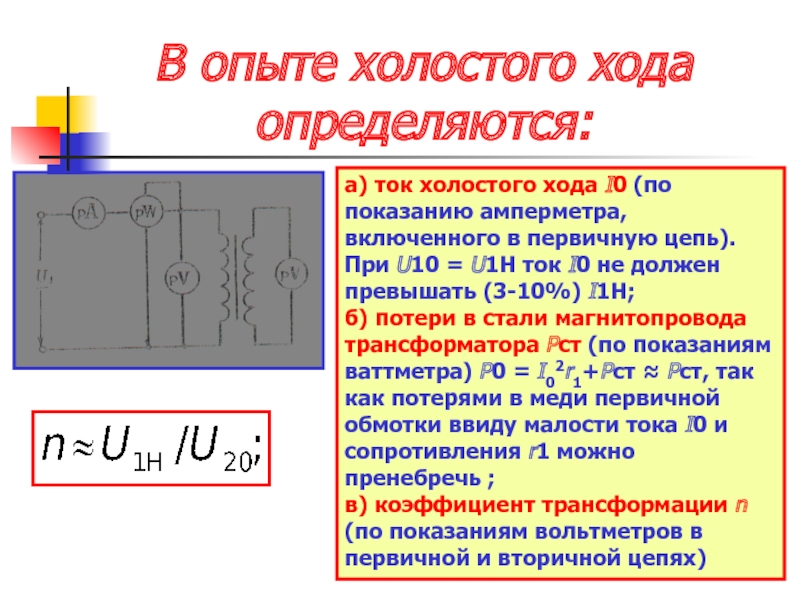

показанию амперметра, включенного в первичную цепь). При U10 = U1Н

ток I0 не должен превышать (3-10%) I1Н;
б) потери в стали магнитопровода трансформатора Pст (по показаниям ваттметра) P0 = I02r1+Pст  Pст, так как потерями в меди первичной обмотки ввиду малости тока I0 и сопротивления r1 можно пренебречь ;
в) коэффициент трансформации n (по показаниям вольтметров в первичной и вторичной цепях)

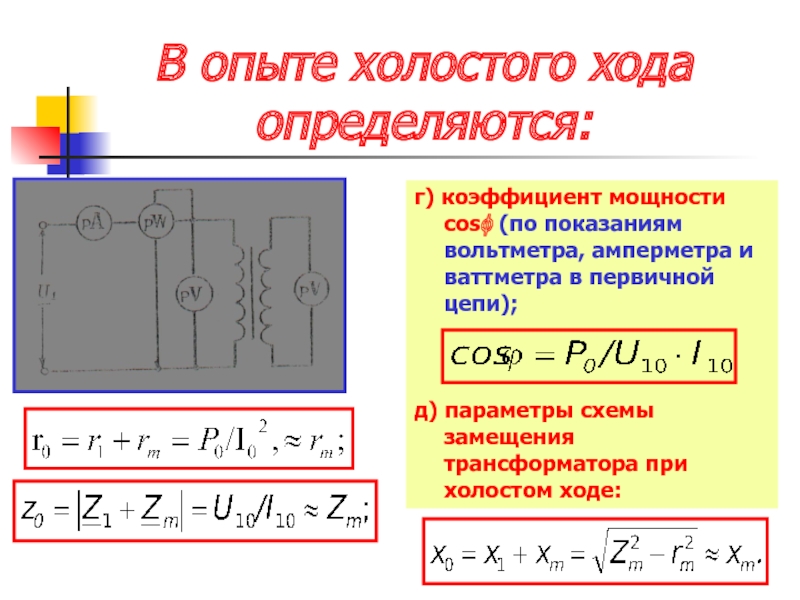

вольтметра, амперметра и ваттметра в первичной цепи);

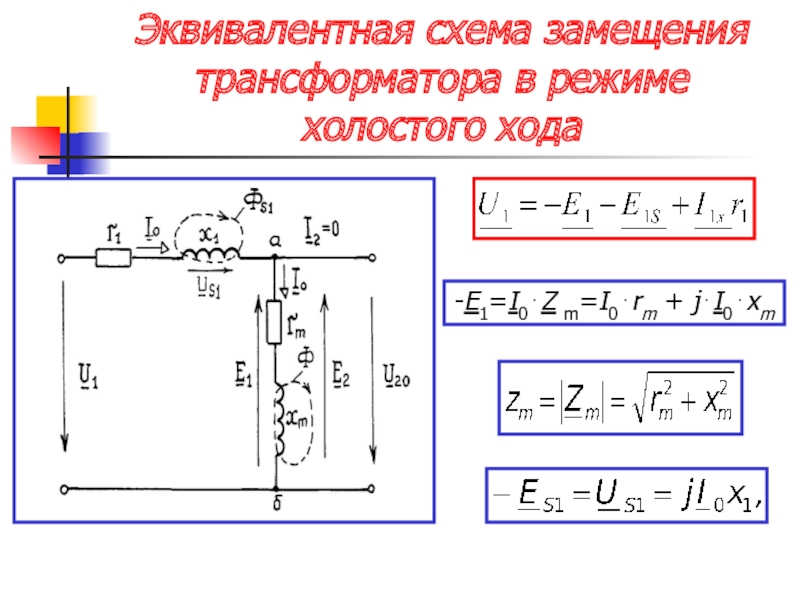

д) параметры схемы замещения

трансформатора при холостом ходе:
