Слайд 1Документация проекта автоматизации технологических процессов.
Схемы автоматизации

Документация проекта автоматизации технологических процессов.Схемы автоматизации

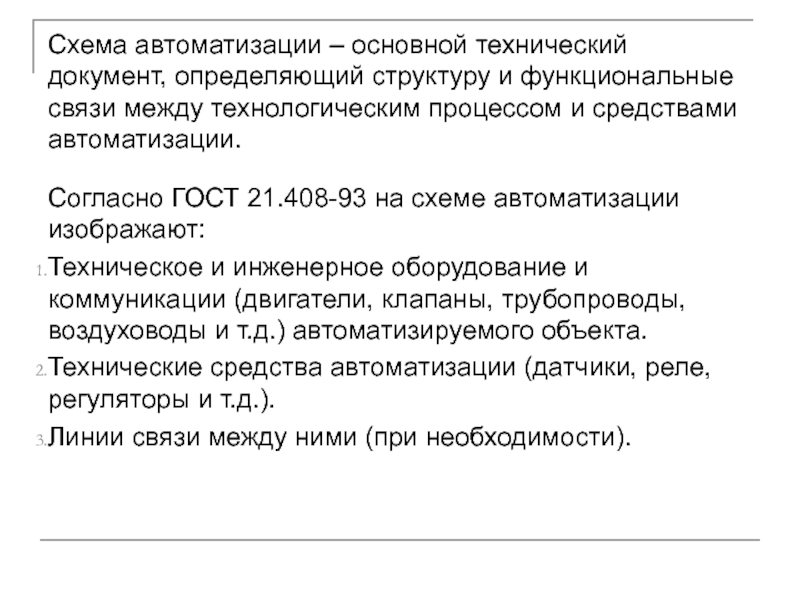

Слайд 2Схема автоматизации – основной технический документ, определяющий структуру и функциональные

связи между технологическим процессом и средствами автоматизации.
Согласно ГОСТ 21.408-93 на

схеме автоматизации изображают:
Техническое и инженерное оборудование и коммуникации (двигатели, клапаны, трубопроводы, воздуховоды и т.д.) автоматизируемого объекта.
Технические средства автоматизации (датчики, реле, регуляторы и т.д.).
Линии связи между ними (при необходимости).
Схема автоматизации – основной технический документ, определяющий структуру и функциональные связи между технологическим процессом и средствами автоматизации.Согласно

Слайд 3Условные обозначения на схеме автоматизации
Изображение трубопроводной арматуры:
а – проходной вентиль,
б

– угловой вентиль,
в – трехходовой вентиль,
г – проходной кран,
д –

угловой кран,
е – трехходовой кран,
ж – проходной клапан,
з – угловой клапан,
и - задвижка
Условные обозначения на схеме автоматизацииИзображение трубопроводной арматуры:а – проходной вентиль,б – угловой вентиль,в – трехходовой вентиль,г –

Слайд 4Пример выполнения технологического оборудования на схеме автоматизации

Пример выполнения технологического оборудования на схеме автоматизации

Слайд 5Условное обозначение транспортируемой по трубопроводу среды – состоит из двух

цифр, разделенных точкой (ГОСТ 14202, приложение 3).
Первая цифра – обозначает

транспортируемое вещество:
1 – вода; 2 – пар; 3 – воздух; 4 – газы горючие;
5 – газы негорючие; 6 – кислоты; 7 – щелочи;
8 – жидкости горючие; 9 – жидкости негорючие;
10 – прочие вещества.
Вторая цифра – уточняющая. Например,
1.1 – вода питьевая; 1.2 – вода техническая;
1.3 – вода горячая (водоснабжение);
1.4 – вода горячая (отопление).
Условное обозначение транспортируемой по трубопроводу среды – состоит из двух цифр, разделенных точкой (ГОСТ 14202, приложение 3).Первая

Слайд 6Прибор, устанавливаемый вне щита по месту:
основное изображение;


допускаемое изображение.
Прибор, устанавливаемый на

щите (пульте):
основное изображение;




допускаемое изображение.
Исполнительный механизм – общее обозначение
Исполнительный механизм с

дополнительным ручным приводом
Прибор, устанавливаемый вне щита по месту:основное изображение;допускаемое изображение.Прибор, устанавливаемый на щите (пульте):основное изображение;допускаемое изображение.Исполнительный механизм – общее

Слайд 7Буквенные условные обозначения приборов автоматики
Основное обозначение измеряемой величины:
D – плотность;
E

– электрическая величина;
F – расход;
G – размер, положение;
H – ручное

воздействие;
K – время, временная программа;
L – уровень;
M – влажность;
P – давление, вакуум;
Q – состав, концентрация, качество и т.д.;
R – радиоактивность;
S – скорость, частота; T – температура;
V – вязкость; W - масса
Буквенные условные обозначения приборов автоматикиОсновное обозначение измеряемой величины:D – плотность;E – электрическая величина;F – расход;G – размер,

Слайд 8Буквенные условные обозначения приборов автоматики
Дополнительное обозначение, уточняющее измеряемую величину:

D – разность, перепад;
F – соотношение,

доля, дробь;
J – автоматическое переключение;
Q – интегрирование, суммирование по времени.
Буквенные условные обозначения приборов автоматикиДополнительное обозначение, уточняющее измеряемую величину:   D – разность, перепад;

Слайд 9Буквенные условные обозначения, определяющие функциональные признаки приборов автоматики
Отображение информации:
A –

сигнализация; I – показание;

R – регистрация.

Формирование выходного сигнала:
C – автоматическое регулирование, управление;
S – включение, отключение, переключение, блокировка.

Дополнительные буквенные обозначения приборов:
E – чувствительный элемент (датчик);
T – приборы бесшкальные с дистанционной передачей сигнала (манометры, дифманометры);
K – приборы, имеющие переключатель для выбора вида управления и устройство для дистанционного управления;
Y – преобразователи сигналов, вычислительные устройства.
Буквенные условные обозначения, определяющие функциональные признаки приборов автоматикиОтображение информации:A – сигнализация;    I – показание;

Слайд 10
Основное обозначение измеряемой величины
P (Давление)
Дополнительное обозначение измеряемой величины
Обозначение функционального признака

прибора
D (Перепад давления)
I (Показание)
R (Регистрация)
С (Регулирование)
Последовательность буквенного обозначения

Место для нанесения

позиционного обозначения


Принцип построения условного обозначения прибора на схеме автоматизации

Основное обозначение измеряемой величиныP (Давление)Дополнительное обозначение измеряемой величиныОбозначение функционального признака прибораD (Перепад давления)I (Показание)R (Регистрация)С (Регулирование)Последовательность буквенного

Слайд 11Примеры обозначений приборов и средств автоматизации:
- первичный  измерительный преобразователь (чувствительный

элемент) для измерения температуры, установленный по месту (например, термопара).
- прибор

для измерения температуры показывающий,
установленный по месту. Например: термометр ртутный, термометр манометрический и т.п.

- прибор для измерения температуры бесшкальный с
контактным устройством, установленный по месту.
Например: реле температурное.

- прибор для измерения давления с контактным устройством, установленный по месту. Например: реле давления

Примеры обозначений приборов и средств автоматизации:- первичный  измерительный преобразователь (чувствительный элемент) для измерения температуры, установленный по месту

Слайд 12Примеры обозначений приборов и средств автоматизации:
- прибор для управления процессом

по временной программе, установленный на щите. Например: реле времени
-

прибор для измерения скорости вращения, привода регистрирующий, установленный на щите.
Например: вторичный прибор тахогенератора.

- Прибор для контроля погасания факела в печи бесшкальный, с контактным устройством, установленный на щите. Например: вторичный прибор запально-защитного устройства.

- пусковая аппаратура для управления электродвигателем (включение, выключение насоса; открытие, закрытие задвижки и т.д.). Например: магнитный пускатель, контактор.

Примеры обозначений приборов и средств автоматизации:- прибор для управления процессом по временной программе, установленный на щите. Например:

Слайд 13Схема автоматизации ТП кормораздачи мобильным кормораздатчиком

Схема автоматизации ТП кормораздачи мобильным    кормораздатчиком

Слайд 14Перечень приборов, устанавливаемых на технологическом оборудовании

Перечень приборов, устанавливаемых на технологическом оборудовании

Слайд 15Приборы, устанавливаемые на щитах управления

Приборы, устанавливаемые на щитах управления
