Электрические свойства органов и тканей
Содержание
- 1. Электрические свойства органов и тканей
- 2. Слайд 2
- 3. Участок ткани с наложенными электродами
- 4. Электропроводимость – величина, обратная сопротивлению.
- 5. Таблица. Удельные сопротивления различных тканей и жидкостей организма
- 6. Слайд 6
- 7. 4.Ткани организма в порядке уменьшения электропроводности (g)
- 8. Первичное действие постоянного тока – раздражающее (обусловлено
- 9. Слайд 9
- 10. График зависимости силы тока от времениII0IττtА – при отсутствии поляризацииБ – при наличии поляризации0
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Диэлектрики в электрическом поле.Поляризация диэлектрика – смещение
- 15. Схема возникновения дипольной поляризации вещества при наложении
- 16. Схема возникновения макроструктурной поляризации вещества при наложении
- 17. Диэлектрическая проницаемостьЗначение диэлектрической проницаемости для биологических сред
- 18. Эквивалентная схема протекания постоянного тока по участку биологической ткани
- 19. Гальванизация - лечебный метод физиотерапии с использованием постоянного электрического тока
- 20. Действие постоянного электрического тока на ткани
- 21. Слайд 21
- 22. Лекарственный электрофорез введение лекарственных веществ через кожу
- 23. Аппарат для гальванизации и электрофореза “Поток –
- 24. Таблица активных электродов
- 25. Электрические (э/м) колебанияЭлектрические колебания – это периодические
- 26. Импульсный сигнал Электрический импульс -это
- 27. ВидеоимпульсИдеальныйРеальный фронтвершинахвост.срез
- 28. Параметры импульсного токаДлительность импульса τи2. Крутизна фронта3. Период повторения импульсов T4. Скважность следования импульсов5. Коэффициент заполнения
- 29. Механизм действия импульсных токовтак как есть быстрое
- 30. Переменный ток – это ток, зависящий от
- 31. 2. Цепь с индуктивностью L Векторная диаграммаСила тока отстает по фазе от приложенного напряжения[Ом]Индуктивное сопротивление
- 32. 3. Цепь с конденсатором СВекторная диаграммаСила тока опережает по фазе напряжение на π/2Емкостное сопротивление[Ом]
- 33. Импеданс = полное сопротивление в цепи переменного токаАктивное сопротивлениеРеактивное сопротивлениеXLОсь токовXL-XCXCzImaxR
- 34. Резонанс в цепи переменного токаПри
- 35. Импеданс тканей организмаИмпеданс тканей организма –
- 36. Эквивалентные электрические схемы тканей организмаЭто модели биологических
- 37. 2. Параллельное соединение R и СНе
- 38. Оценка жизнеспособности и патологических изменений тканей и
- 39. Дисперсия импеданса – это результат того, что
- 40. Коэффициент поляризацииК> - живая тканьК=1 – мертвая тканьСудято уровнеметаболизмаположении в эволюционном рядуПечень к=10E. Coli к=2
- 41. Угол сдвига фаз между током и напряжением
- 42. Дисперсия диэлектрической проницаемости. Области α- , β-
- 43. ПОЛЯРИЗИЦИЯ ЖИВОЙ ТКАНИ1. Макрополяризация = поверхностная
- 44. Область α-дисперсии занимает область низких частот до
- 45. Физические основы реографии и ее возможного применения
- 46. ВИДЫ реограмм: реокардиограмма = реограмма сердцаРеоэнцефалограмма= реограмма
- 47. Изменение сопротивления тканей обусловлено пульсирующим артериальным кровотоком
- 48. Реограмма – это регистрация изменения импеданса ткани
- 49. Применение реографии в медицинеВозможность изучения гемодинамики любого
- 50. РеографЭто аппарат для реографического исследования.ГВЧэлектродыобъектКалибр.ПреобразовательИмпеданс-напряжениеРегистратор УНЧДетектор Условие баланса моста: ток в измерительной диагонали равен нулю.УВЧ
- 51. Другие электроимпедансные методы диагностики Электропроводность
- 52. Электроимпедансная томография (ЭИТ)Это техника получения изображения в
- 53. Скачать презентанцию
Участок ткани с наложенными электродами
Слайды и текст этой презентации
Слайд 4Электропроводимость – величина, обратная сопротивлению.
g – электропроводимость,
– сопротивление, [0м];
Слайд 74.Ткани организма в порядке уменьшения электропроводности (g)
спинномозговая жидкость ,
сыворотка крови;
цельная кровь;
мышцы, сосуды;
мозговая и нервная ткани;
соединительная и жировая
ткани;роговой слой кожи;
кость.
Слайд 8Первичное действие постоянного тока – раздражающее (обусловлено движением ионов ,
изменением их концентрации и накоплением около биологических мембран).
Прохождение постоянного электрического
тока через биологические ткани

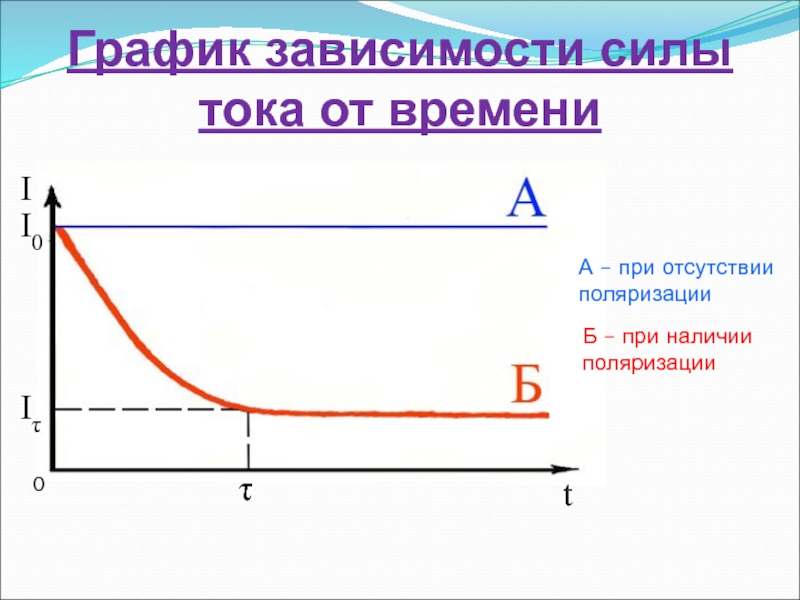

Слайд 10График зависимости силы тока от времени
I
I0
Iτ
τ
t
А – при отсутствии
поляризации
Б
– при наличии
поляризации
0

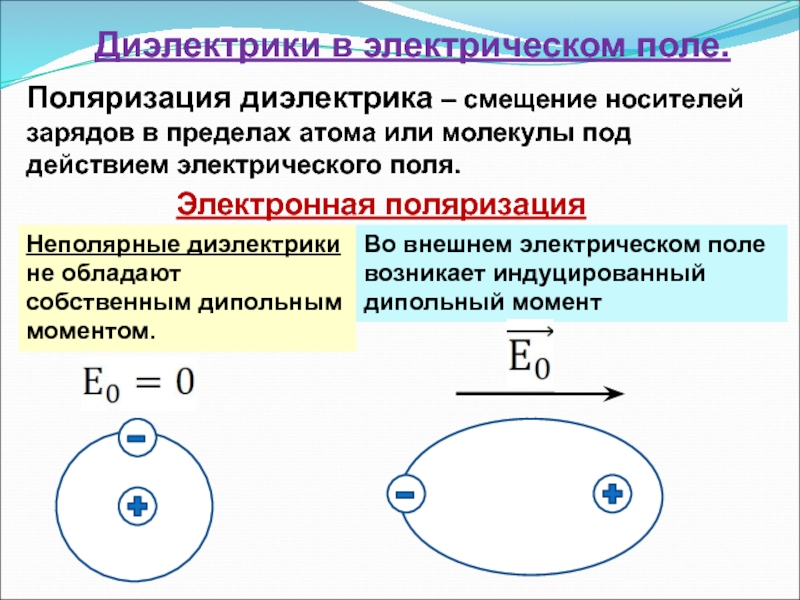

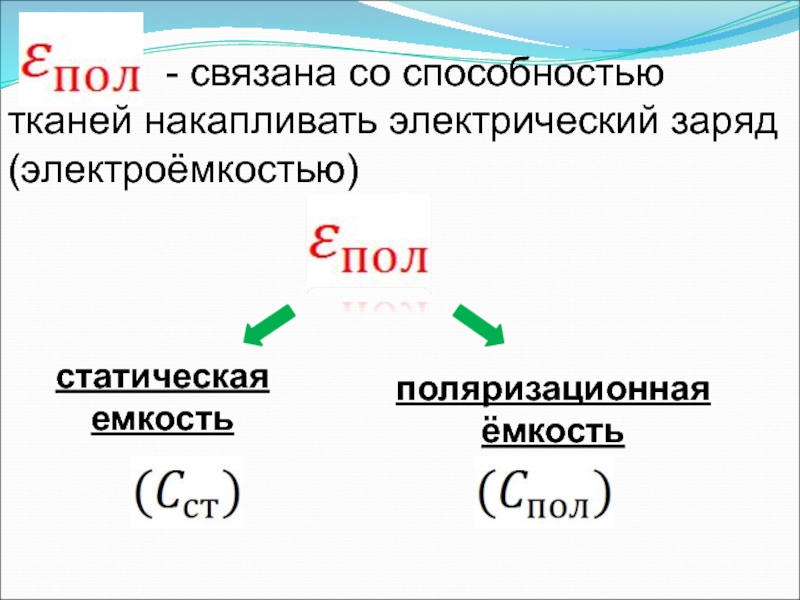

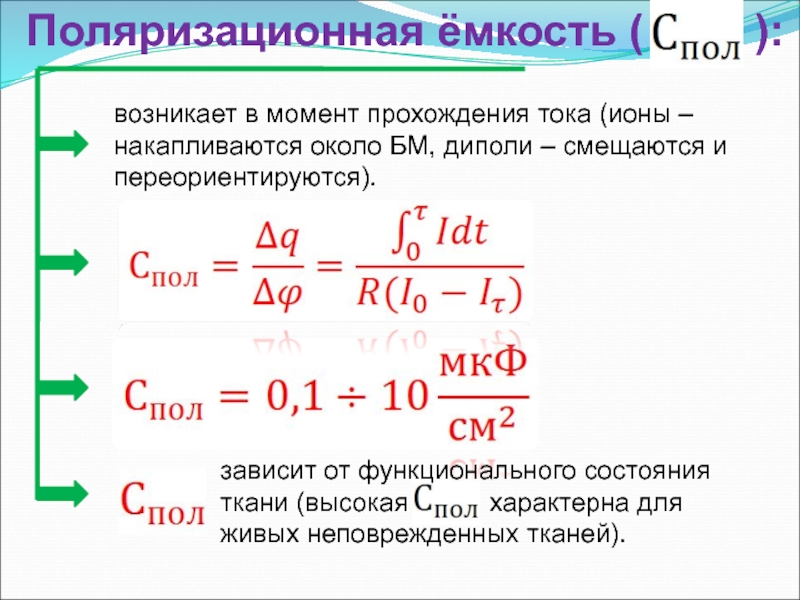

Слайд 14Диэлектрики в электрическом поле.
Поляризация диэлектрика – смещение носителей зарядов в
пределах атома или молекулы под действием электрического поля.
Электронная поляризация
Неполярные
диэлектрики не обладают собственным дипольным моментом.Во внешнем электрическом поле возникает индуцированный дипольный момент
Слайд 15Схема возникновения дипольной поляризации вещества при наложении электрического поля
Полярные диэлектрики
(диполи)
Для диполей расположение зарядов в нейтральной молекуле несимметрично:
в одной
части преобладают положительные заряды, в другой – отрицательные.
Слайд 16Схема возникновения макроструктурной поляризации вещества при наложении электрического поля
Макрополяризация –
поверхностная поляризация
Ионная поляризация
- взаимное смещение + ионов и - ионов
в диэлектриках с ионной связью под действием внешнего электрического поля.
Слайд 19Гальванизация
- лечебный метод физиотерапии с использованием постоянного электрического тока

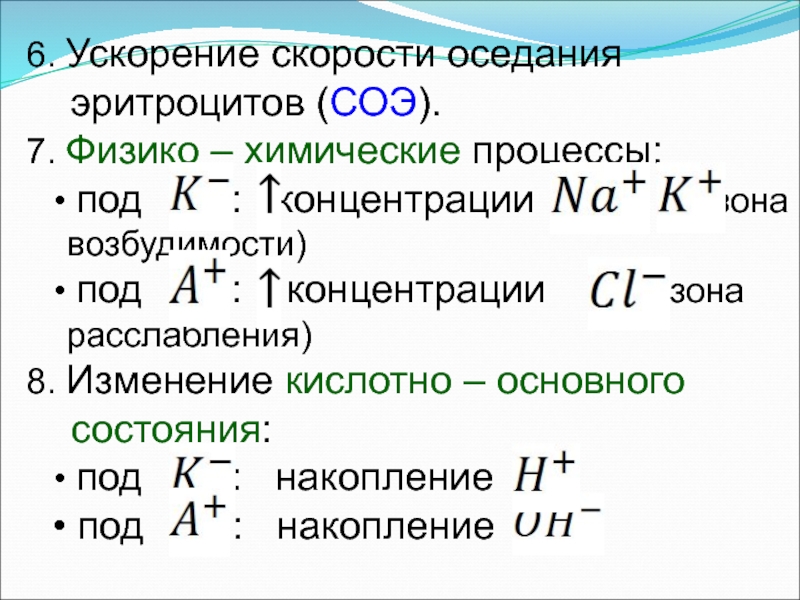

Слайд 20Действие постоянного электрического
тока на ткани :
1. Расширение
сосудов и гиперемия.
2. Ускорение обмена веществ.
3. Увеличение проницаемости стенок
сосудов.4. Увеличение местной температуры.
5. Увеличение в крови содержания
лейкоцитов.
Слайд 22Лекарственный электрофорез
введение лекарственных веществ через кожу или слизистую оболочку
с помощью постоянного тока.
Лекарство вводят с того
полюса, зарядом которого оно обладает.Схема электрофореза:
Слайд 23Аппарат для гальванизации и электрофореза “Поток – 1”
Применяется для
лечения
гинекологических,
хирургических,
неврологических,
стоматологических
заболеваний в
стационарах и на
дому.
Профилактическое лечебное воздействие постоянным током на организм человека (гальванизация), проведение лекарственного электрофореза.

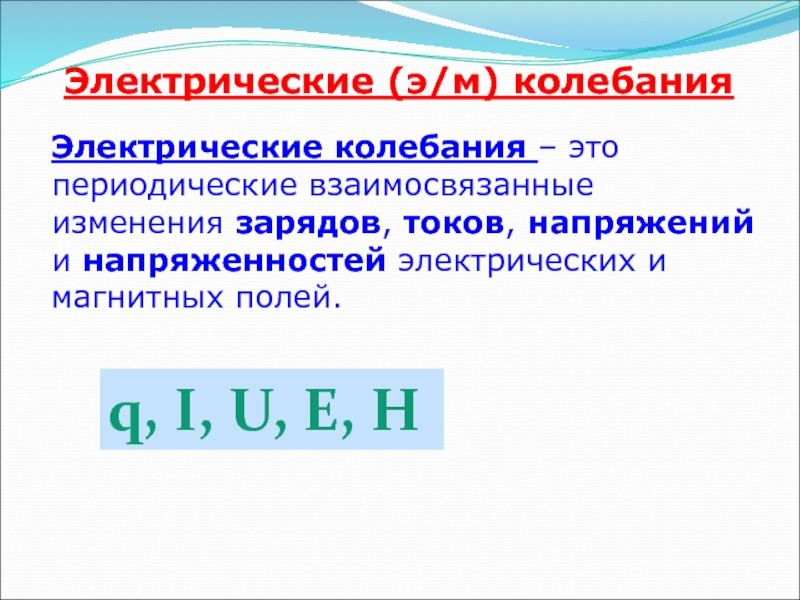

Слайд 25Электрические (э/м) колебания
Электрические колебания – это периодические взаимосвязанные изменения зарядов,
токов, напряжений и напряженностей электрических и магнитных полей.
q, I, U,
E, H
Слайд 26Импульсный сигнал
Электрический импульс -это кратковременное изменение силы
тока или электрического напряжения

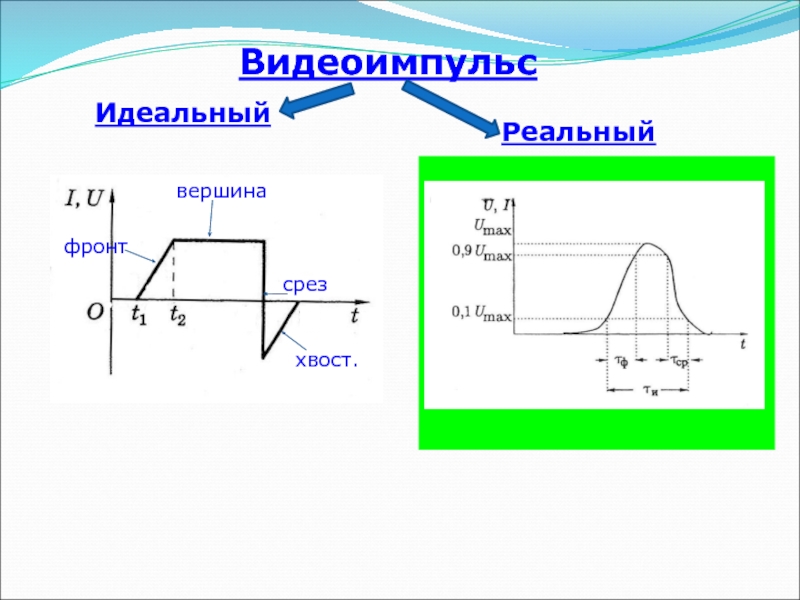

Видеоимпульсы –
это электрический сигнал, имеющий одну
полярностьРадиоимпульсы –
это модулированные электромагнитные колебания

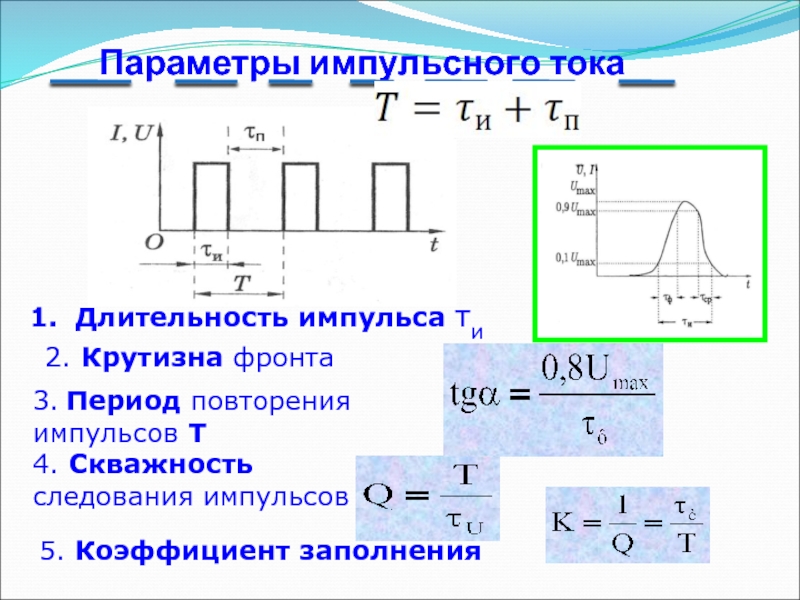

Слайд 28Параметры импульсного тока
Длительность импульса τи
2. Крутизна фронта
3. Период повторения импульсов
T
4. Скважность следования импульсов
5. Коэффициент заполнения
Слайд 29Механизм действия импульсных токов
так как есть быстрое перемещения и накопление
ионов Na+ и K+ у клеточных мембран, а во время
паузы – быстрое удаление.Пороговые значения тока
Порог
ощутимого
тока
1 мА
Порог неотпускающего
тока
10-15 мА
Токи НЧ оказывают раздражающее (стимулирующее) действие,
Слайд 30Переменный ток
– это ток, зависящий от времени по закону
sin или cos
Приложенное напряжение
1. Цепь с резистором R
Векторная диаграмма
Сила
тока совпадает по фазе с напряжением
Слайд 312. Цепь с индуктивностью L
Векторная диаграмма
Сила тока отстает по
фазе от приложенного напряжения
[Ом]
Индуктивное сопротивление
![2. Цепь с индуктивностью L Векторная диаграммаСила тока отстает по фазе от приложенного напряжения[Ом]Индуктивное сопротивление](/img/thumbs/ebcc99c467b17b319db985522c7d6762-800x.jpg "Электрические свойства органов и тканей 2. Цепь с индуктивностью L Векторная диаграммаСила тока отстает по фазе от приложенного напряжения[Ом]Индуктивное сопротивление")

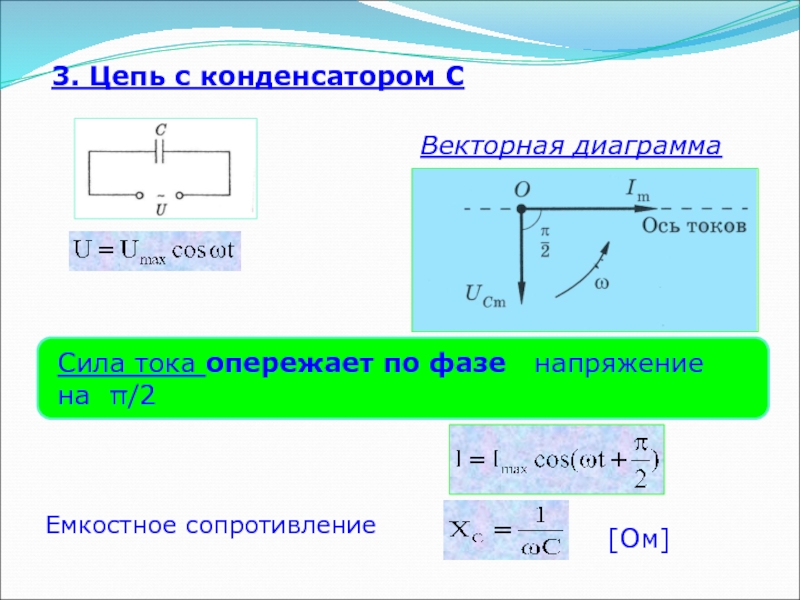

Слайд 323. Цепь с конденсатором С
Векторная диаграмма
Сила тока опережает по фазе
напряжение на π/2
Емкостное сопротивление
[Ом]
![3. Цепь с конденсатором СВекторная диаграммаСила тока опережает по фазе напряжение на π/2Емкостное сопротивление[Ом]](/img/thumbs/418a664496ceb50dc1981195f4316e4e-800x.jpg "Электрические свойства органов и тканей 3. Цепь с конденсатором СВекторная диаграммаСила тока опережает по фазе напряжение на π/2Емкостное сопротивление[Ом]")

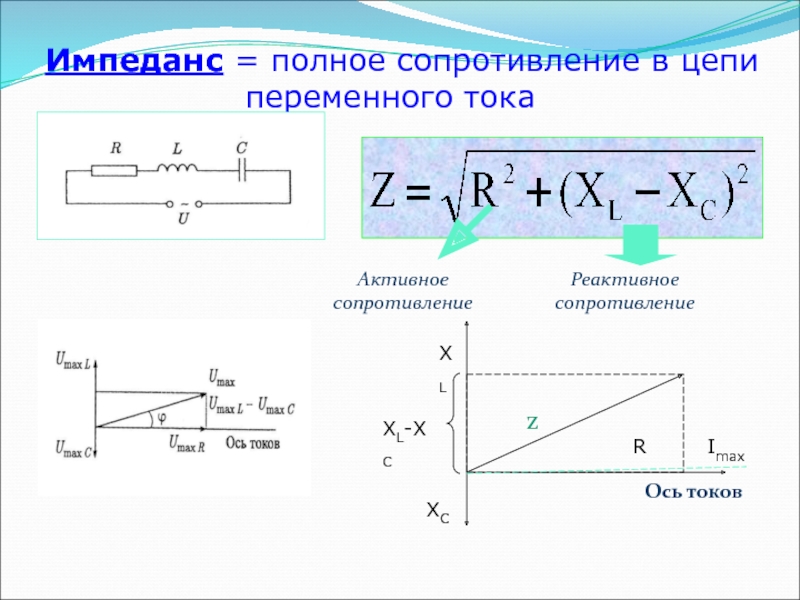

Слайд 33Импеданс = полное сопротивление в цепи переменного тока
Активное
сопротивление
Реактивное
сопротивление
XL
Ось
токов
XL-XC
XC
z
Imax
R
Слайд 34Резонанс в цепи переменного тока
При
, Z=R . I
=> maxЭто называется резонансом напряжений.
XC=XL => Z=R
Umax L = Umax C
I => max
Z=R
I => max
Слайд 35 Импеданс тканей организма
Импеданс тканей организма – это полное сопротивление
живых объектов переменному току. Это геометрическая сумма активного и емкостного
сопротивления живых клетокСила тока опережает по фазе приложенное напряжение
При последовательном соединении
[Ом]
Ось токов
XC
z
R
Слайд 36Эквивалентные электрические схемы тканей организма
Это модели биологических тканей
Не работает на
НЧ
Работу этих моделей проверяли по кривой дисперсии импеданса:
1. Последовательное соединение
R и C
Слайд 37
2. Параллельное соединение R и С
Не работает на ВЧ
3.
Межклеточное R1 и внутриклеточное R2 сопротивления
ω
ω
Слайд 38Оценка жизнеспособности и патологических изменений тканей и органов по частотной
зависимости импеданса и углу сдвига фаз между током и напряжением
Частотная
зависимость импеданса Z=- дисперсия импеданса
f(ν)
По мере частоты ν импеданс Z .
Слайд 39Дисперсия импеданса – это результат того, что при низких частотах,
как и при постоянном токе, электропроводность связана с поляризацией. И
по мере частоты поляризационные явления сказываются меньше.Дисперсия импеданса присуща только живым клеткам
уровне обмена веществ
отклонению от нормы метаболизма
времени снятия наложенного шунта
границах гематомы
По кривой дисперсии импеданса судят о
ν
Корреляция только с содержанием креатинфосфокиназы
Слайд 40Коэффициент поляризации
К> - живая ткань
К=1 – мертвая ткань
Судят
о
уровне
метаболизма
положении в
эволюционном
ряду
Печень к=10
E. Coli к=2
Слайд 41Угол сдвига фаз между током и напряжением величина большая.
Сила тока
опережает по фазе приложенное напряжение ν=1кГц на 550- 780
Слайд 42Дисперсия диэлектрической проницаемости. Области α- , β- и γ- дисперсии
ε
= f(ν)
Это зависимость
Шванн, 1963 г
С частоты Ɛ
, так как поляризационные явления сказываются меньше Дисперсия диэлектрической проницаемости скелетной мышцы
Выделяют 3 области дисперсии, что указывает
на различие механизмов поляризации тканей в разных частотных диапазонах.
Слайд 43 ПОЛЯРИЗИЦИЯ ЖИВОЙ ТКАНИ
1. Макрополяризация = поверхностная поляризация . За
счет наличия БМ
Е
2. Ориентационная поляризация макромолекул
Компартмент
Белки
3. Поляризация микромолекул воды
в белковых комплексах.Участвует двойной электрический слой
Повторение
Слайд 44Область α-дисперсии занимает область низких частот до 1 кГц. Здесь
силен эффект поверхностной поляризации: с ↑ ν вращение гигантских диполей
запаздывает по отношению к ЕвнешОбласть β-дисперсии от 104 до 108 Гц (радиочастоты).
Выпадает ориентационная поляризация белковых макромолекул. Они не успевают поворачиваться
Область γ-дисперсии (>1010Гц –микроволновые частоты). степень поляризации молекул воды. Даже они не успевают поворачиваться с такой частотой.
клетки
БМ
Вода
фл
Белковые макромол.

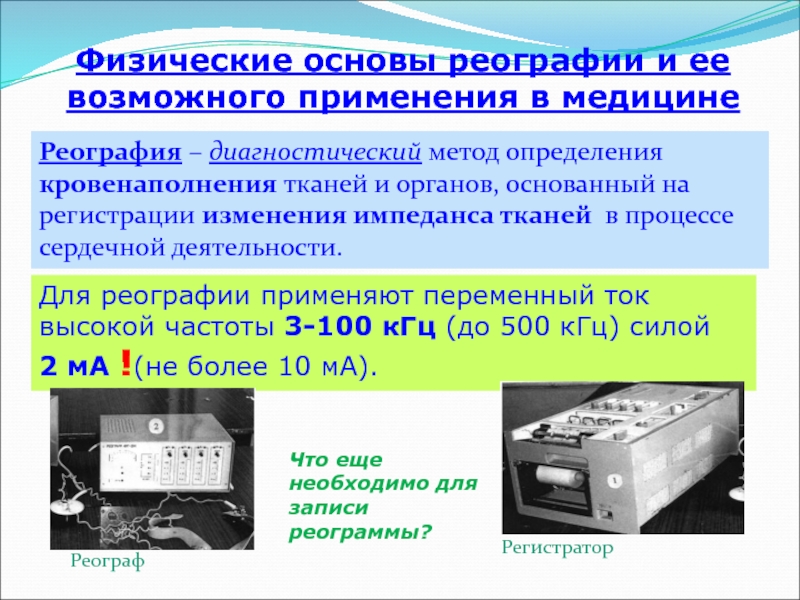

Слайд 45Физические основы реографии и ее возможного применения в медицине
Реография
– диагностический метод определения кровенаполнения тканей и органов, основанный на
регистрации изменения импеданса тканей в процессе сердечной деятельности.Для реографии применяют переменный ток высокой частоты 3-100 кГц (до 500 кГц) силой
2 мА !(не более 10 мА).
Что еще необходимо для записи реограммы?
Регистратор
Реограф
Слайд 46ВИДЫ реограмм:
реокардиограмма = реограмма сердца
Реоэнцефалограмма= реограмма головного мозга
Реограмма
магистральных сосудов
Реограмма печени
Реограмма легких
Реограмма конечностей
РЕГИСТРАЦИЯ РЕОГРАММЫ. Положение электродов при регистрации
реовазограммы (1), реогепатораммы (2), реоэнцефалограммы (3).
Слайд 47Изменение сопротивления тканей обусловлено пульсирующим артериальным кровотоком (1%) на фоне
почти постоянного кровотока в артериолах, капиллярах и мелких венах.
Суть метода:
Измеряют
полное сопротивление определенного участка ткани в течение цикла сердечной деятельности.Применение переменного тока высокой частоты до 500 кГц дает возможность выделить из общего сопротивления = импеданса переменный компонент, малый по величине(1%) , связанный с пульсовыми колебаниями кровенаполнения.
Z=R
R=Rпульс.+Rнепульс.
арт. Капил
1%
Слайд 48Реограмма – это регистрация изменения импеданса ткани во времени.
Z = f(t)
ВОПРОС:
Между изменениями электрического сопротивления участка тела и пульсовыми колебаниями объема крови существует строгая линейная зависимость.
Что происходит с сопротивлением при систоле?
R уменьшается
Слайд 49Применение реографии в медицине
Возможность изучения гемодинамики любого органа
Характеристика артериального кровенаполнения
Состояние
тонуса артериальных сосудов
Венозный отток
Коллатеральное кровообращение
Микроциркуляция
Определение ударного объема
Слайд 50Реограф
Это аппарат для реографического исследования.
ГВЧ
электроды
объект
Калибр.
Преобразователь
Импеданс-напряжение
Регист
ратор
УНЧ
Детек
тор
Условие баланса моста: ток
в измерительной диагонали равен нулю.
УВЧ
Слайд 51 Другие электроимпедансные методы диагностики
Электропроводность на
НЧ
ВЧ
Используют
для выявления отека органов, в которых набухшие клетки уменьшают межклеточное
пространствоАмплитуда НЧ тока пропорциональна объему межклеточного пространства и концентрации электролитов в нем.
Электропроводность, измеренная на частотах более 100 кГц, пропорциональна общему количеству электролитов, содержащихся в ткани между электродами, так как в этом случае клеточные мембраны уже не препятствуют распространению эл. тока
Используют для регистрации малых изменений объема органов , связанных с притоком или оттоком крови от них
Слайд 52Электроимпедансная томография (ЭИТ)
Это техника получения изображения в срезах тела посредством
неинвазивного электрического зондирования, расчетов и алгоритма реконструкции распределения импеданса.
Разные ткани
имеют разный импеданс, следовательно, можно обнаруживать физиологические сдвиги. Первое импедансное изображение. грудной клетки 1978 г
ПРИМЕР: ЭИТ используется для диагностики заболеваний щитовидной железы.
Низкая пространственная разрешающая способность
