Электрический ток
Содержание
- 1. Электрический ток
- 2. Электрический ток – упорядоченное направленное движение заряженных частиц (электронов, протонов, ионов…)
- 3. В первом случае тока нет – частицы
- 4. Правило: за направление тока условно приняли направление,
- 5. I – сила тока, Аq – электрический
- 6. Единица измерения силы тока – Ампер (А).Названа
- 7. В 1948 г было принято установить эталон силы тока (1 А) через магнитное взаимодействие токов.
- 8. За единицу силы тока (1 А) принимают
- 9. q=I·t 1 Кл= 1 А · 1

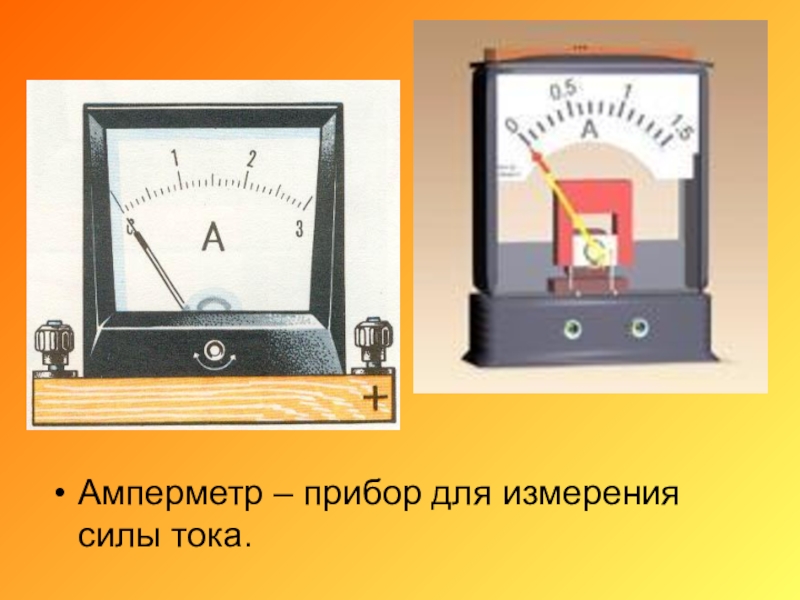

- 10. Амперметр – прибор для измерения силы тока.
- 11. Правила для амперметра1.нельзя включать в цепь, в
- 12. Слайд 12
- 13. При измерении силы тока в последовательной цепи
- 14. Электрическое напряжение
- 15. Напряжение – физическая величина, характеризующая электрическое поле.
- 16. U – электрическое напряжение, В (Вольт)А –
- 17. Единица измерения напряжения (Вольт) названа в честь

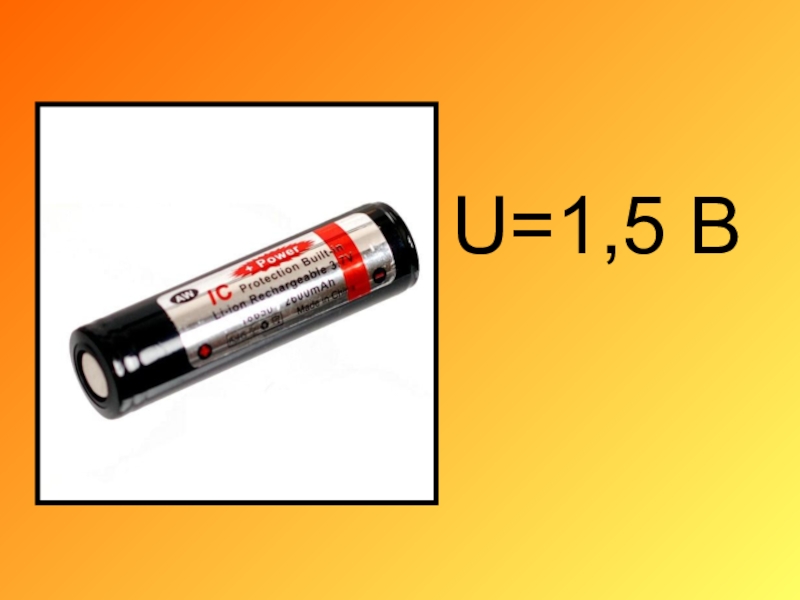

- 18. U=1,5 В

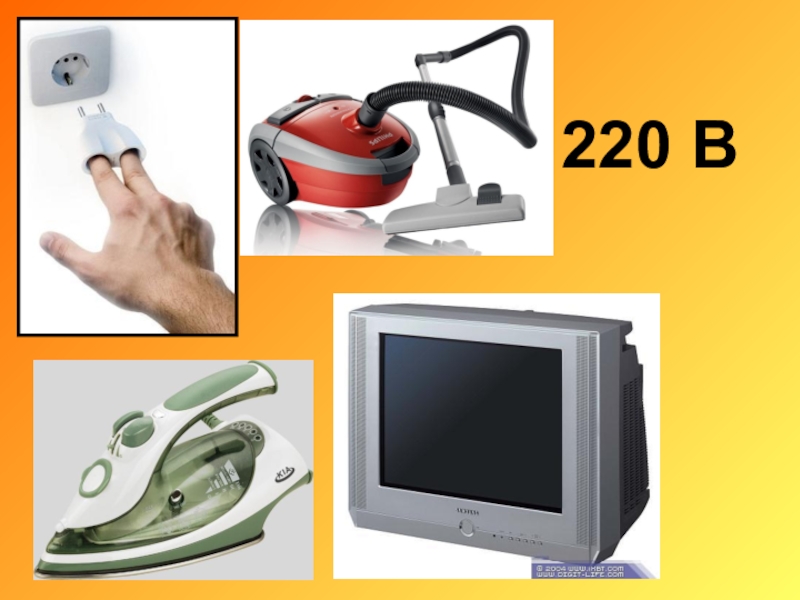

- 19. 220 В

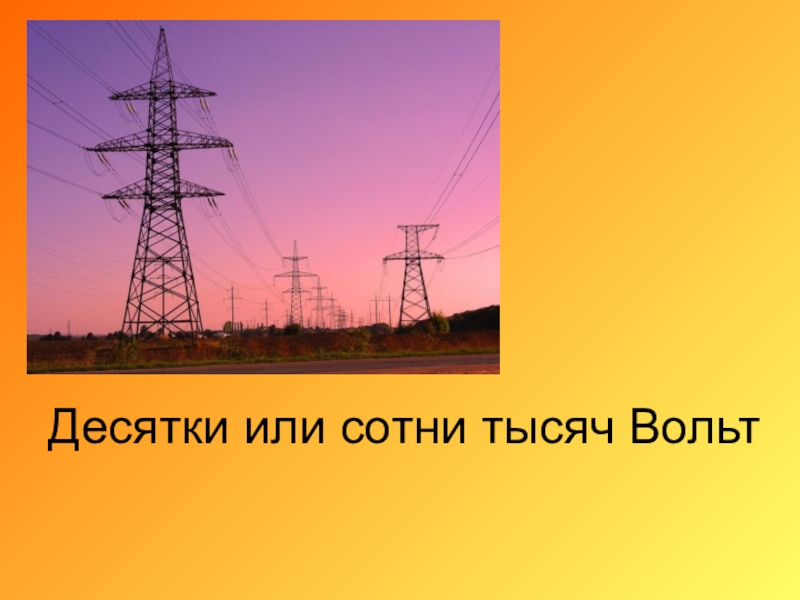

- 20. Десятки или сотни тысяч Вольт
- 21. До 100 000 000 В
- 22. Вольтметр – прибор для измерения напряжения. Включается
- 23. Слайд 23
- 24. Закон Ома. Электрическое сопротивление.
- 25. Понятно, что с ростом напряжения растёт и
- 26. Любой проводник противодействует протеканию электрического тока. Причина
- 27. Для достижения одинаковой силы тока во втором
- 28. Слайд 28
- 29. Электрическое сопротивление (сопротивление) – физическая величина, показывает, насколько сильно данный проводник противодействует протеканию тока в нём
- 30. R – электрическое сопротивление, Омρ – удельное
- 31. Сопротивление проводника прямо пропорционально длине проводника ℓ,
- 32. Закон Ома«Сила тока в участке цепи прямо
- 33. Закон ОмаI – сила тока, АU – напряжение, ВR – сопротивление, Ом
- 34. Слайд 34
- 35. Зависимость сопротивления от длины проводника используется в реостатах
- 36. Реостат – прибор для регулирования силы тока в цепиГромкость звука телевизора и радиоприёмникаСкорость вращения электродвигателяℓ↑→R↑→I↓
- 37. Слайд 37
- 38. Скачать презентанцию
Электрический ток – упорядоченное направленное движение заряженных частиц (электронов, протонов, ионов…)
Слайды и текст этой презентации

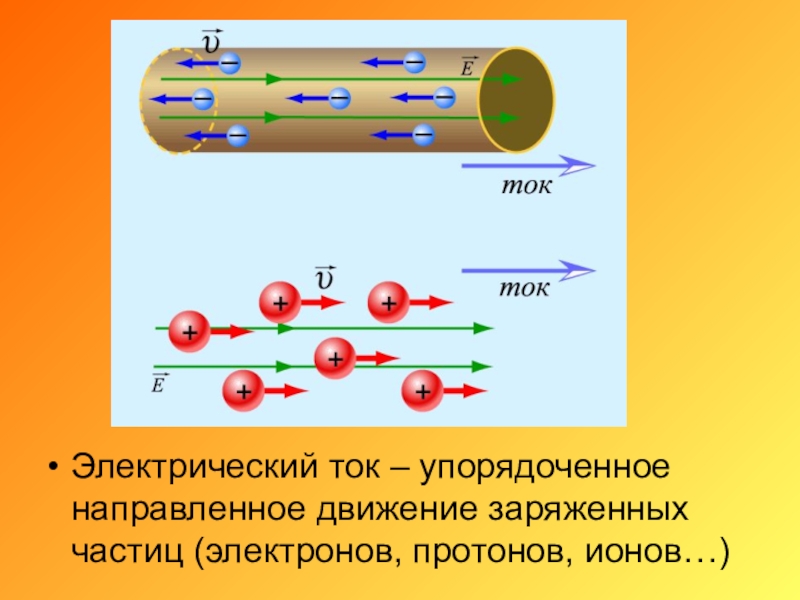

Слайд 2Электрический ток – упорядоченное направленное движение заряженных частиц (электронов, протонов,
ионов…)

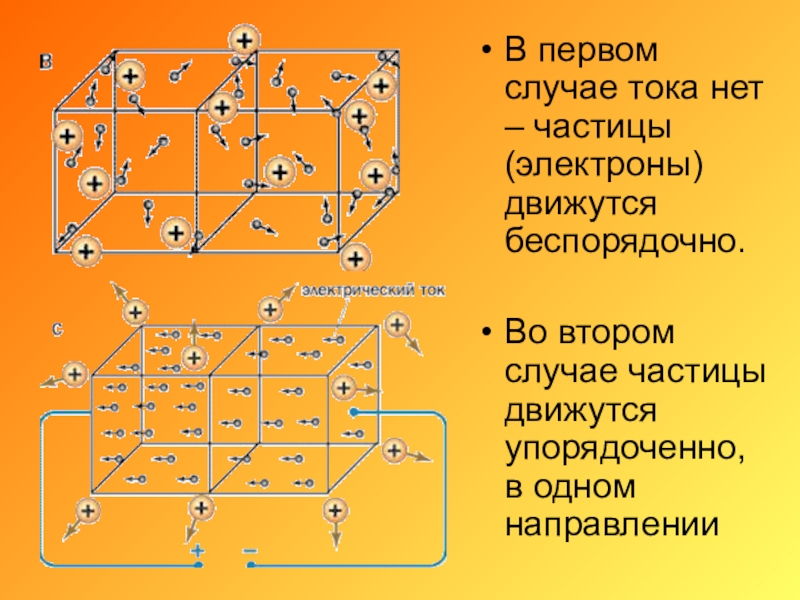

Слайд 3В первом случае тока нет – частицы (электроны) движутся беспорядочно.
Во
втором случае частицы движутся упорядоченно, в одном направлении

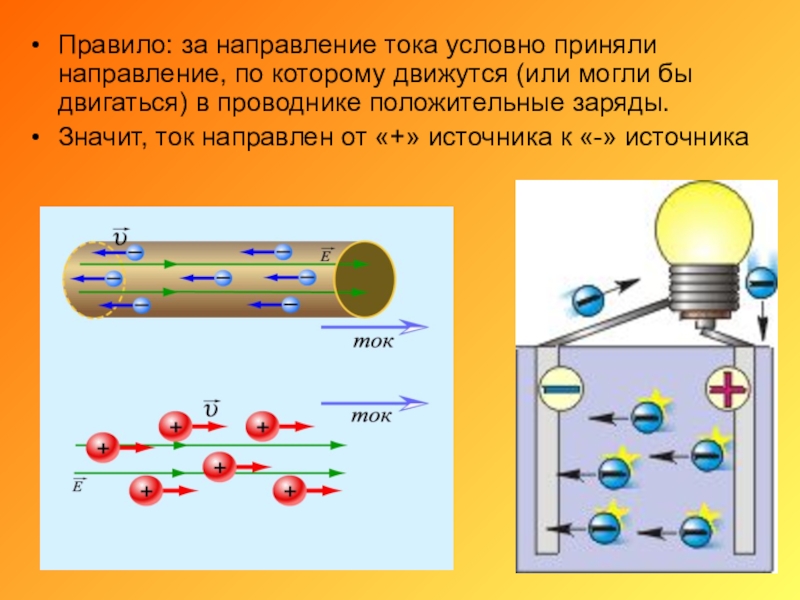

Слайд 4Правило: за направление тока условно приняли направление, по которому движутся
(или могли бы двигаться) в проводнике положительные заряды.
Значит, ток направлен
от «+» источника к «-» источника

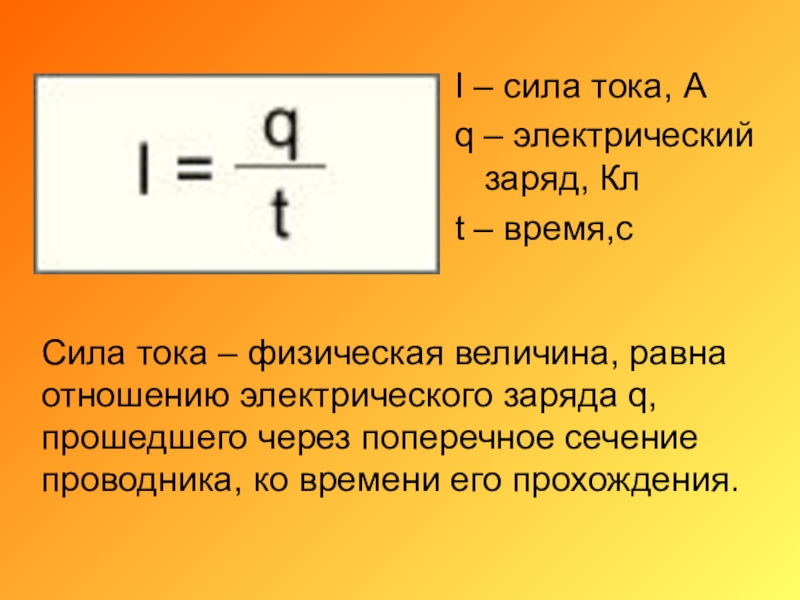

Слайд 5I – сила тока, А
q – электрический заряд, Кл
t –
время,с
Сила тока – физическая величина, равна отношению электрического заряда q,
прошедшего через поперечное сечение проводника, ко времени его прохождения.
Слайд 6Единица измерения силы тока – Ампер (А).
Названа в честь французского
учёного Андре Мари Ампера (1775 – 1836)

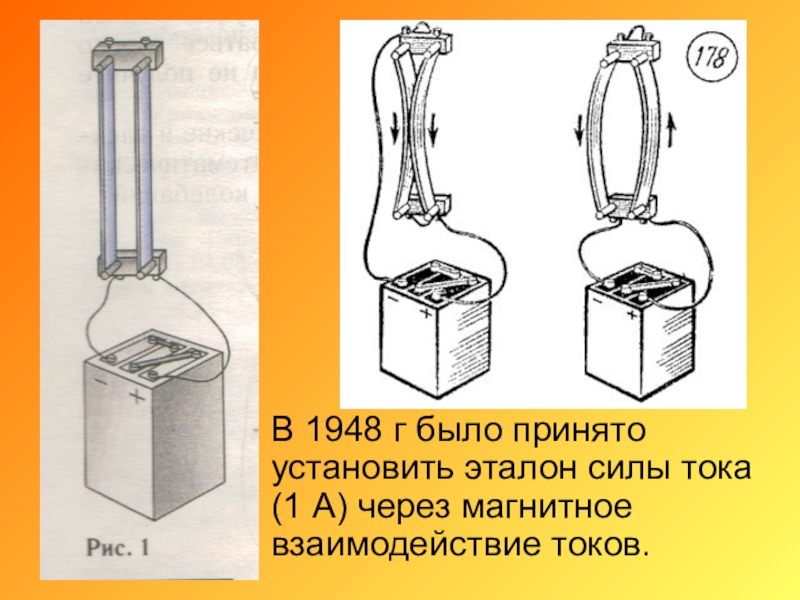

Слайд 7В 1948 г было принято установить эталон силы тока (1
А) через магнитное взаимодействие токов.

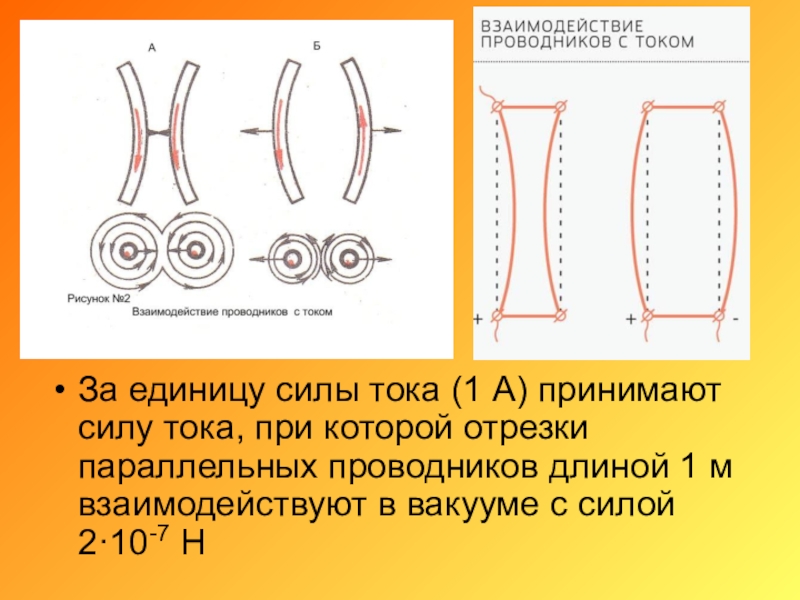

Слайд 8За единицу силы тока (1 А) принимают силу тока, при
которой отрезки параллельных проводников длиной 1 м взаимодействуют в вакууме
с силой 2·10-7 Н
Слайд 9q=I·t 1 Кл= 1 А · 1 с например, заряд одного электрона
qе=-1,6·10-19Кл
За единицу электрического заряда принимают электрический заряд, проходящий сквозь поперечное
сечение проводника при силе тока 1А за 1с

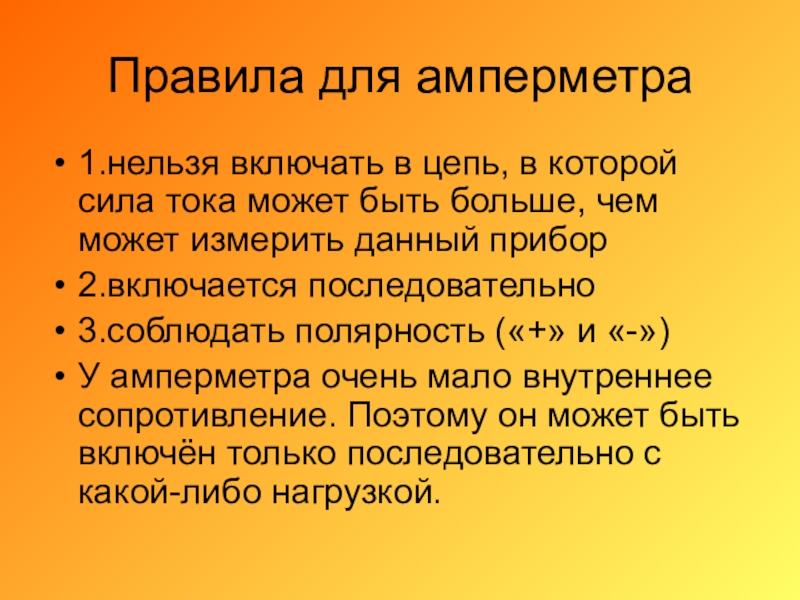

Слайд 11Правила для амперметра
1.нельзя включать в цепь, в которой сила тока
может быть больше, чем может измерить данный прибор
2.включается последовательно
3.соблюдать полярность
(«+» и «-»)У амперметра очень мало внутреннее сопротивление. Поэтому он может быть включён только последовательно с какой-либо нагрузкой.
Слайд 13При измерении силы тока в последовательной цепи амперметр можно включать
в любое место цепи. Во всех случаях он покажет одинаковую
силу тока

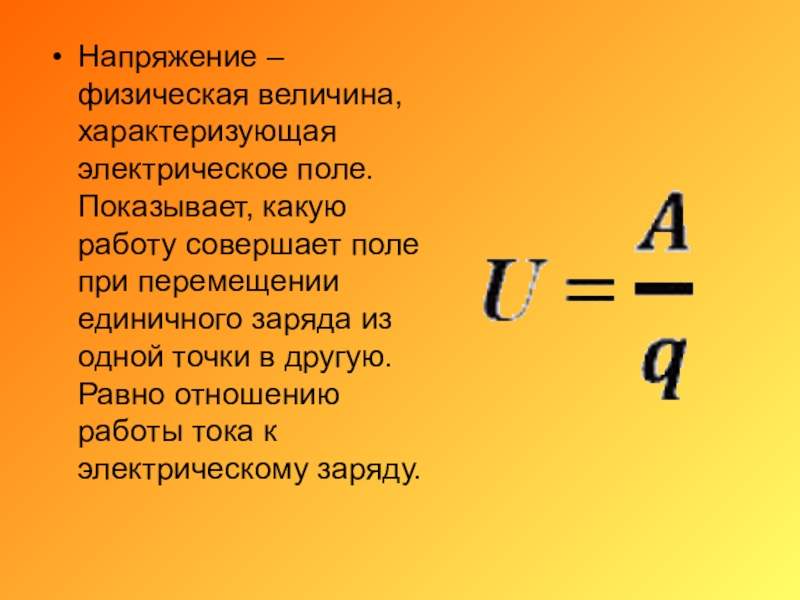

Слайд 15Напряжение – физическая величина, характеризующая электрическое поле. Показывает, какую работу
совершает поле при перемещении единичного заряда из одной точки в
другую. Равно отношению работы тока к электрическому заряду.

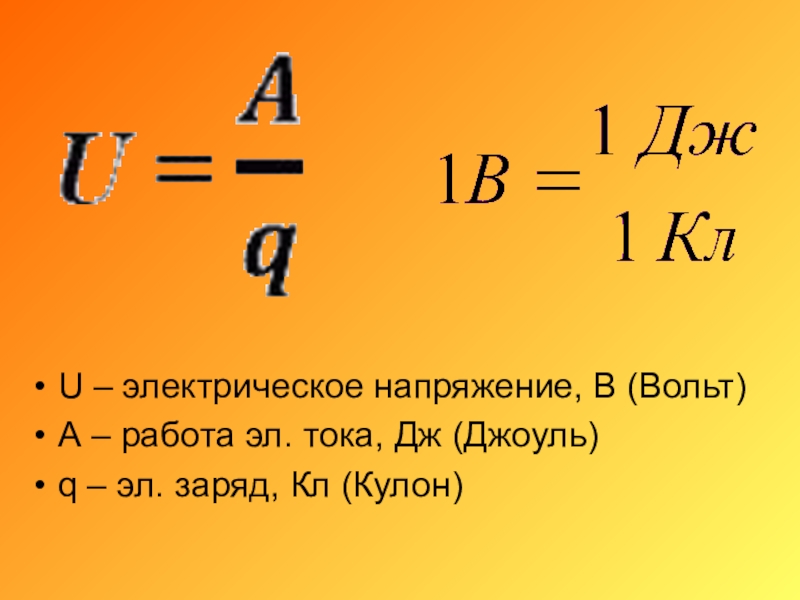

Слайд 16U – электрическое напряжение, В (Вольт)
А – работа эл. тока,
Дж (Джоуль)
q – эл. заряд, Кл (Кулон)
Слайд 17Единица измерения напряжения (Вольт) названа в честь итальянского физика Алессандро
Вольта (1745 – 1827), изобретателя гальванического элемента и электроскопа.

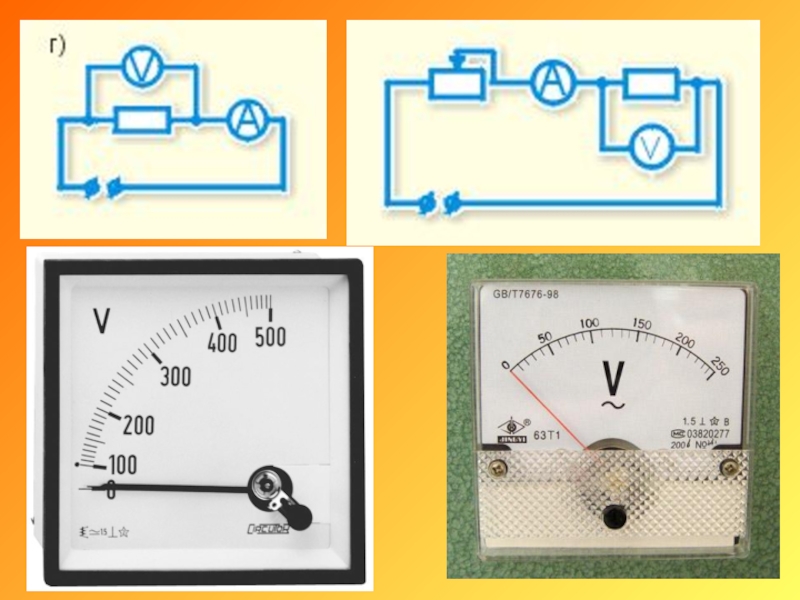

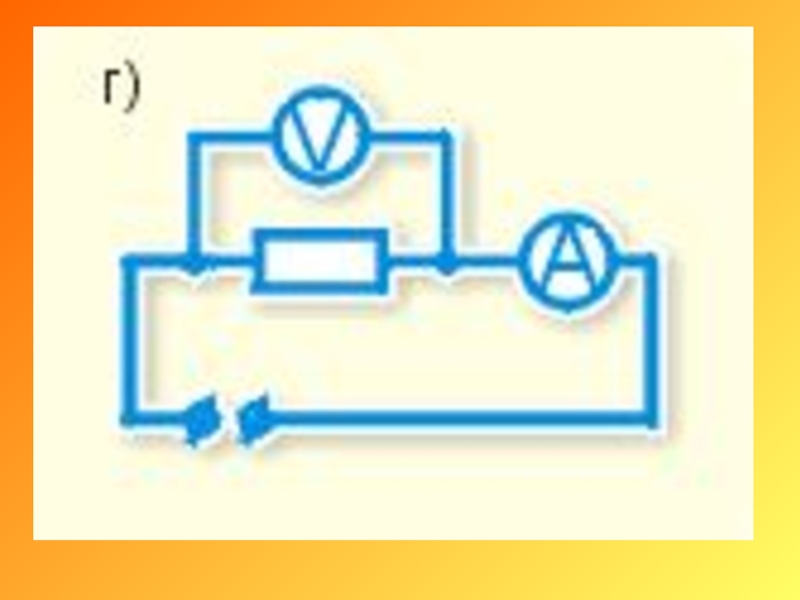

Слайд 22Вольтметр – прибор для измерения напряжения.
Включается параллельно тому участку
цепи, на котором хотят измерить U.
Включается с соблюдением полярности

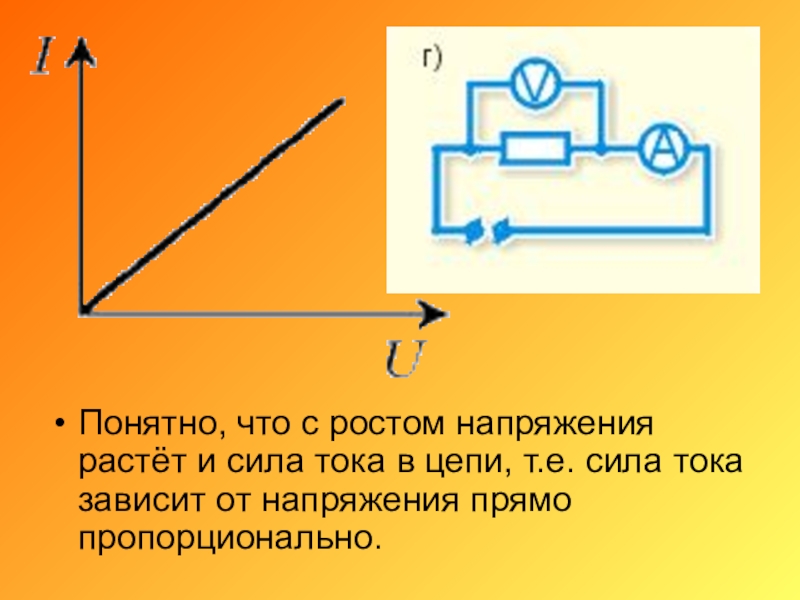

Слайд 25Понятно, что с ростом напряжения растёт и сила тока в
цепи, т.е. сила тока зависит от напряжения прямо пропорционально.

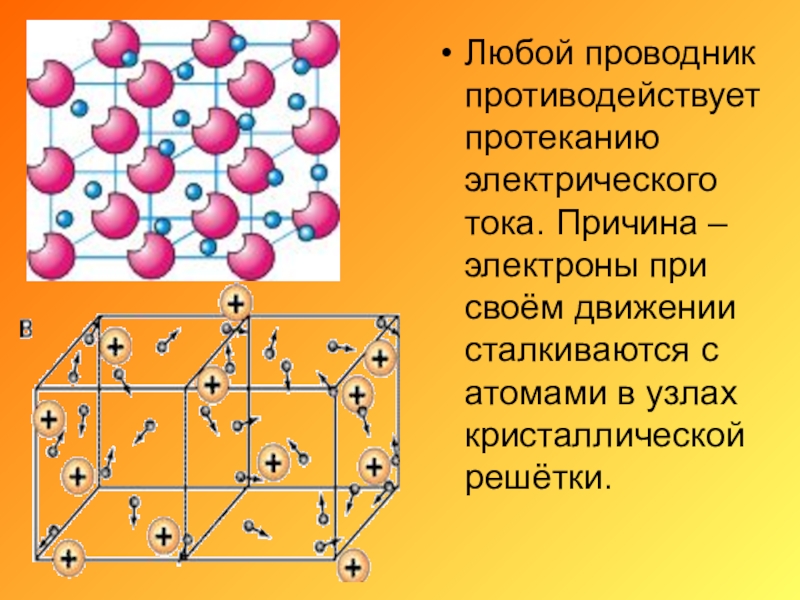

Слайд 26Любой проводник противодействует протеканию электрического тока. Причина – электроны при
своём движении сталкиваются с атомами в узлах кристаллической решётки.
Слайд 27Для достижения одинаковой силы тока во втором случае потребовалось гораздо
большее напряжение
Вывод: сила тока зависит не только от напряжения, но
и от свойств проводника
Слайд 29Электрическое сопротивление (сопротивление) – физическая величина, показывает, насколько сильно данный
проводник противодействует протеканию тока в нём

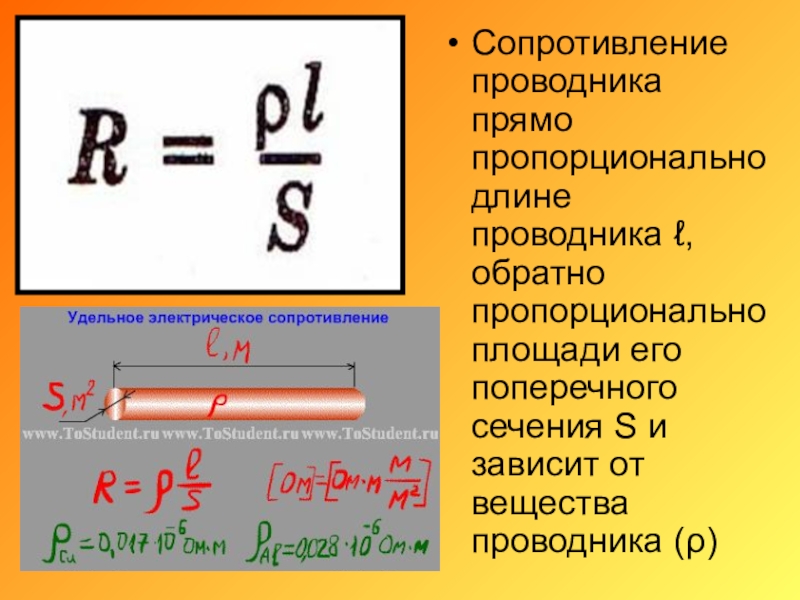

Слайд 30R – электрическое сопротивление, Ом
ρ – удельное сопротивление, Ом ·
м2/м или Ом·мм2/м (табличная величина)
ℓ - длина проводника, м
S –
площадь поперечного сечения проводника, м2 или мм2
Слайд 31Сопротивление проводника прямо пропорционально длине проводника ℓ, обратно пропорционально площади
его поперечного сечения S и зависит от вещества проводника (ρ)

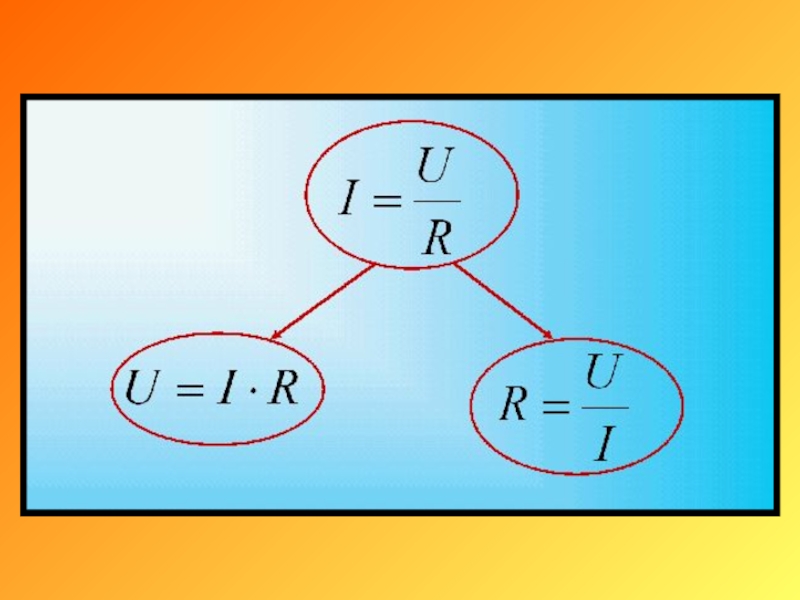

Слайд 32Закон Ома
«Сила тока в участке цепи прямо пропорциональна напряжению на
концах этого участка и обратно пропорциональна его сопротивлению»

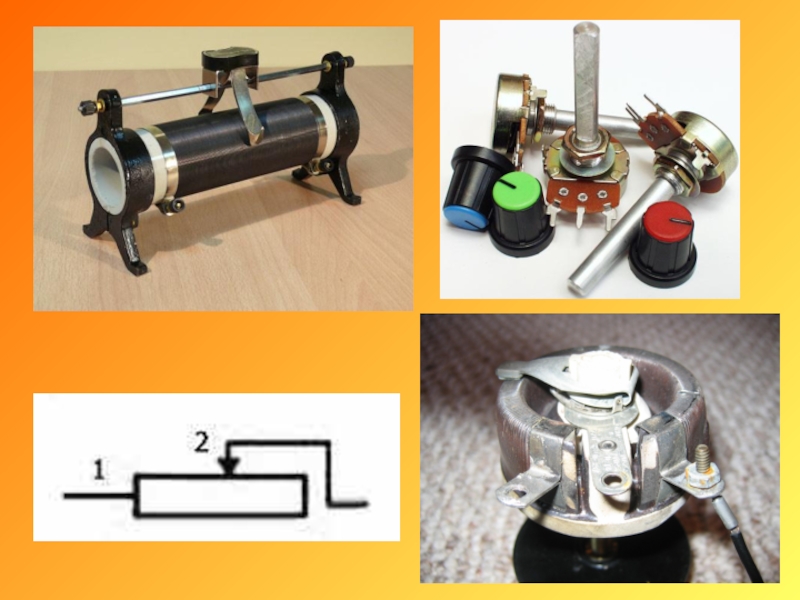

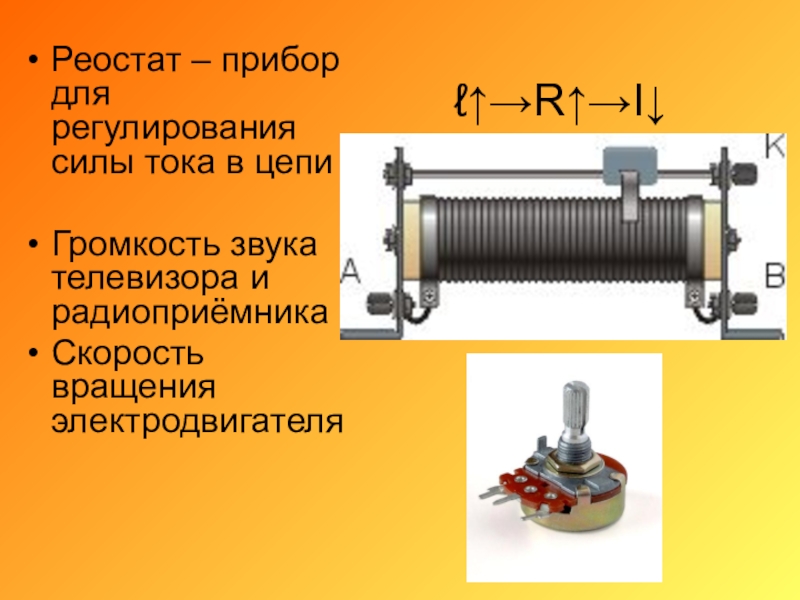

Слайд 36Реостат – прибор для регулирования силы тока в цепи
Громкость звука
телевизора и радиоприёмника
Скорость вращения электродвигателя
ℓ↑→R↑→I↓
