Электрический ток в металлах. Действия электрического тока. Сила тока
Содержание
- 1. Электрический ток в металлах. Действия электрического тока. Сила тока
- 2. Модель металла - кристаллическая решетка, в узлах которой частицы совершают хаотичное колебательное движение. 3
- 3. В узлах кристаллической решетки расположены положительные ионыВ
- 4. Электроны взаимодействуют не друг с другом, а
- 5. Запишем: Электрический ток в металлах представляет собой упорядоченное движение свободных электронов6
- 6. Вывод : В обычных условиях металл электрически
- 7. Какова же скорость движения самих электронов в
- 8. Как можно избежать действия
- 9. это явления, которые вызывает
- 10. ДЕЙСТВИЯ ТОКА ТЕПЛОВОЕ ДЕЙСТВИЕ ТОКАзаключается в том,
- 11. В домашних условияхТепловое действие тока используют
- 12. ДЕЙСТВИЯ ТОКАМАГНИТНОЕ ДЕЙСТВИЕТОКА Заключается во взаимодействии проводника,
- 13. ИСПОЛЬЗОВАНИЕэлектромагнитЭлектромагниты находят широкое применение в технике благодаря
- 14. ДЕЙСТВИЯ ТОКАХИМИЧЕСКОЕ ДЕЙСТВИЕ ТОКАсостоит в том, что
- 15. ИСПОЛЬЗОВАНИЕХромированный кранПозолоченные ложкиГальваническая ваннаХимическое действие тока используют
- 16. Электрический ток в металлах создается свободными
- 17. Сила тока ( I )- скалярная величина,
- 18. Единица измерения силы токаСила тока показывает, какой заряд проходит
- 19. Другие единицы силы тока: миллиампер (мА);микроампер (мкА);килоампер
- 20. Как объяснить, что в обычных условиях металл
- 21. 1.НАЗОВИТЕ СОСТАВНЫЕ ЧАСТИ ЦЕПИИ ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВАВариант 1
- 22. Каким номером обозначены
- 23. Вариант 1.3.Почему не горит исправная лампа в

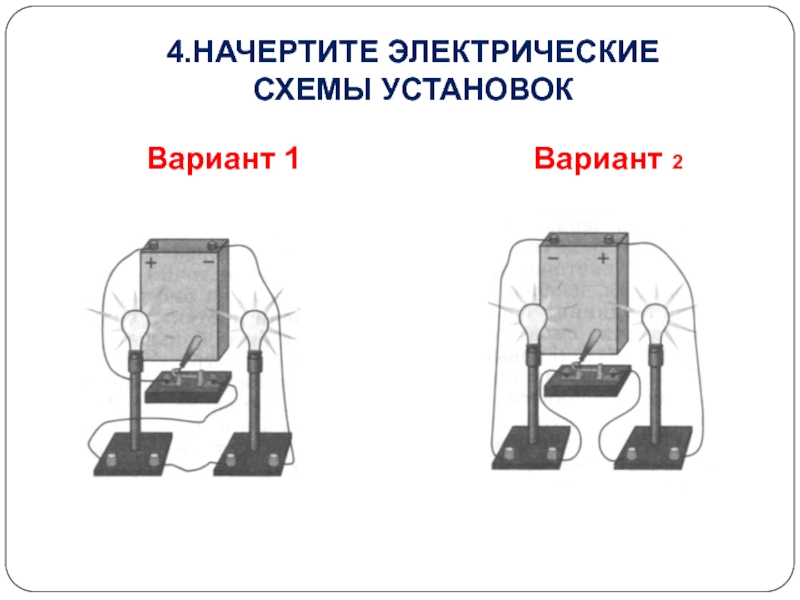

- 24. 4.НАЧЕРТИТЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ УСТАНОВОКВариант 1
- 25. Скачать презентанцию
Модель металла - кристаллическая решетка, в узлах которой частицы совершают хаотичное колебательное движение. 3
Слайды и текст этой презентации
Слайд 2Модель металла - кристаллическая решетка, в узлах которой частицы совершают
хаотичное колебательное движение.

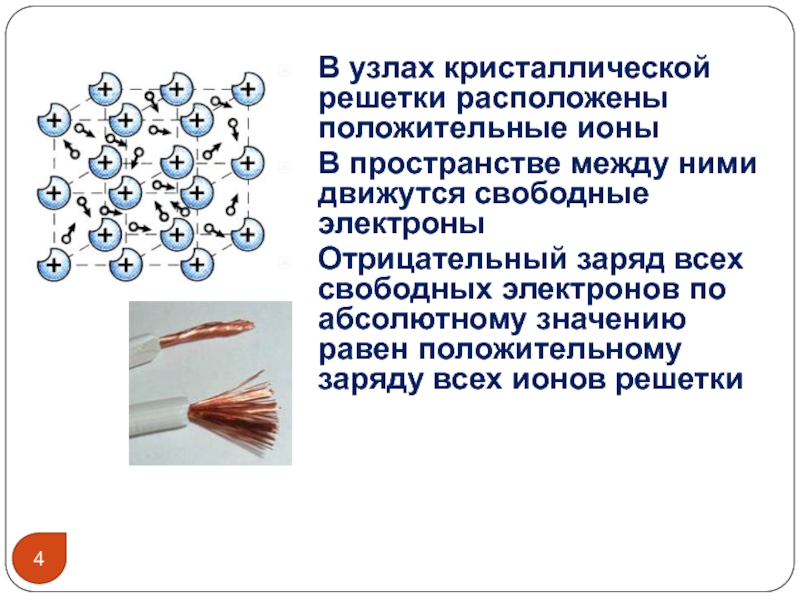

Слайд 3В узлах кристаллической решетки расположены положительные ионы
В пространстве между ними
движутся свободные электроны
Отрицательный заряд всех свободных электронов по абсолютному значению
равен положительному заряду всех ионов решетки4
Слайд 4Электроны взаимодействуют не друг с другом, а с ионами кристаллической
решётки. При каждом соударении электрон передаёт свою кинетическую энергию.
5

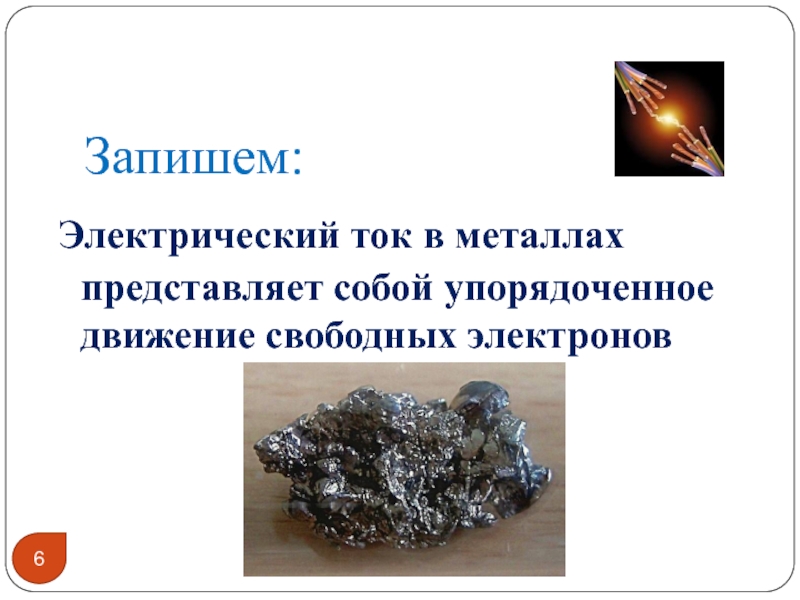

Слайд 5 Запишем:
Электрический ток в металлах представляет собой упорядоченное
движение свободных электронов
6

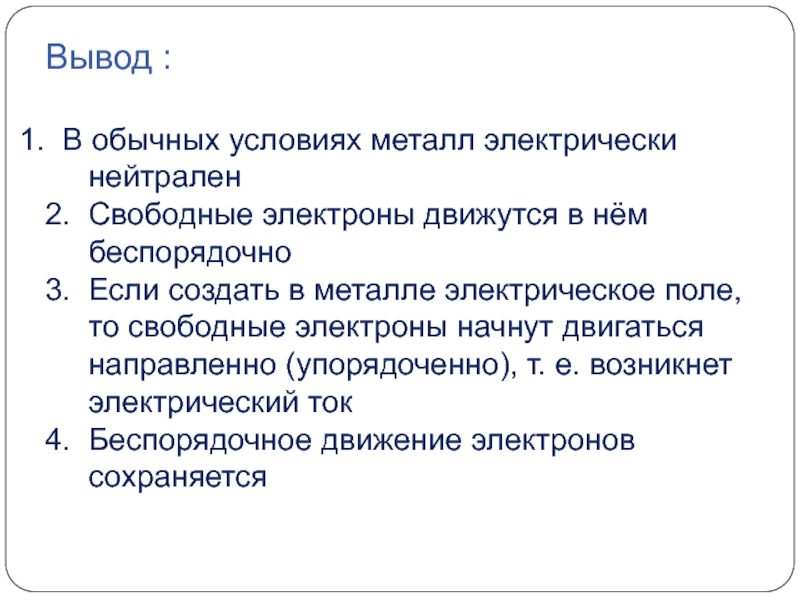

Слайд 6Вывод :
В обычных условиях металл электрически
нейтрален
2. Свободные электроны движутся в нём
беспорядочно
3.
Если создать в металле электрическое поле,то свободные электроны начнут двигаться
направленно (упорядоченно), т. е. возникнет
электрический ток
4. Беспорядочное движение электронов
сохраняется

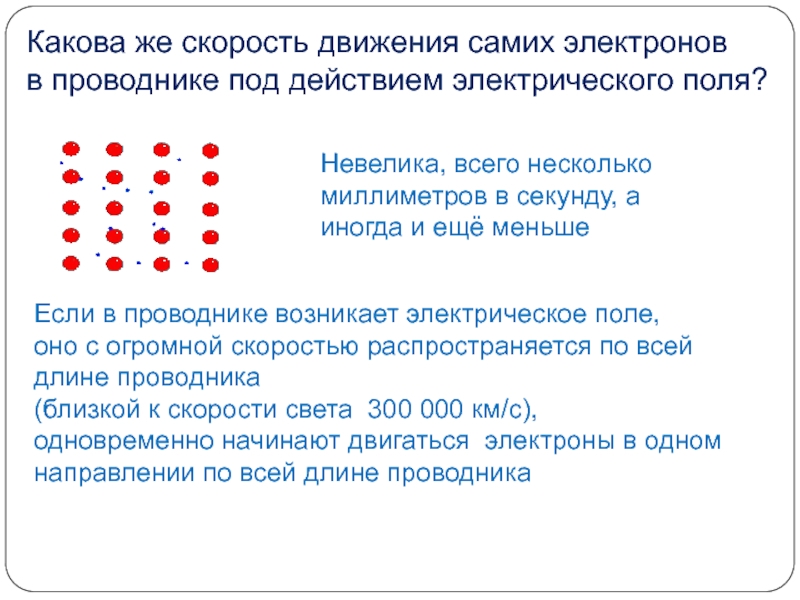

Слайд 7Какова же скорость движения самих электронов
в проводнике под действием
электрического поля?
Невелика, всего несколько
миллиметров в секунду, а
иногда и ещё
меньше Если в проводнике возникает электрическое поле,
оно с огромной скоростью распространяется по всей
длине проводника
(близкой к скорости света 300 000 км/с),
одновременно начинают двигаться электроны в одном
направлении по всей длине проводника

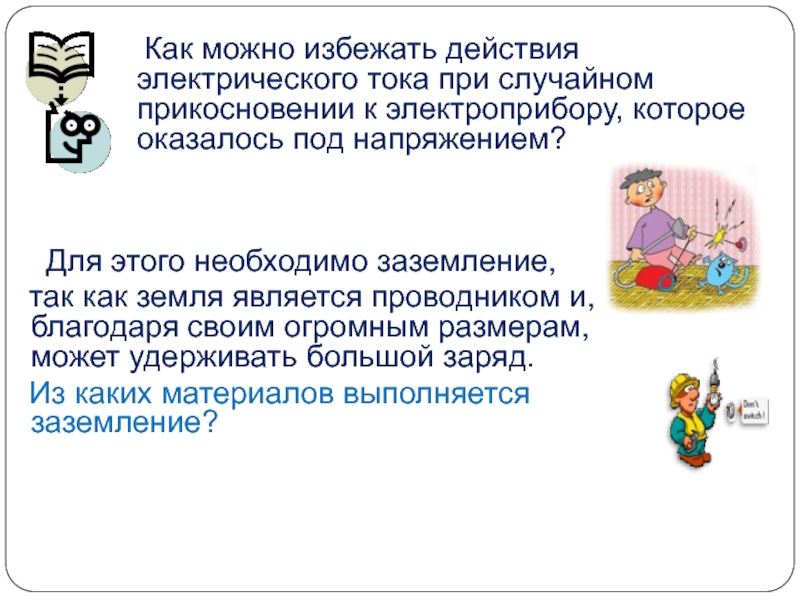

Слайд 8 Как можно избежать действия электрического тока при
случайном прикосновении к электроприбору, которое оказалось под напряжением?
Для этого необходимо заземление, так как земля является проводником и, благодаря своим огромным размерам, может удерживать большой заряд.
Из каких материалов выполняется заземление?

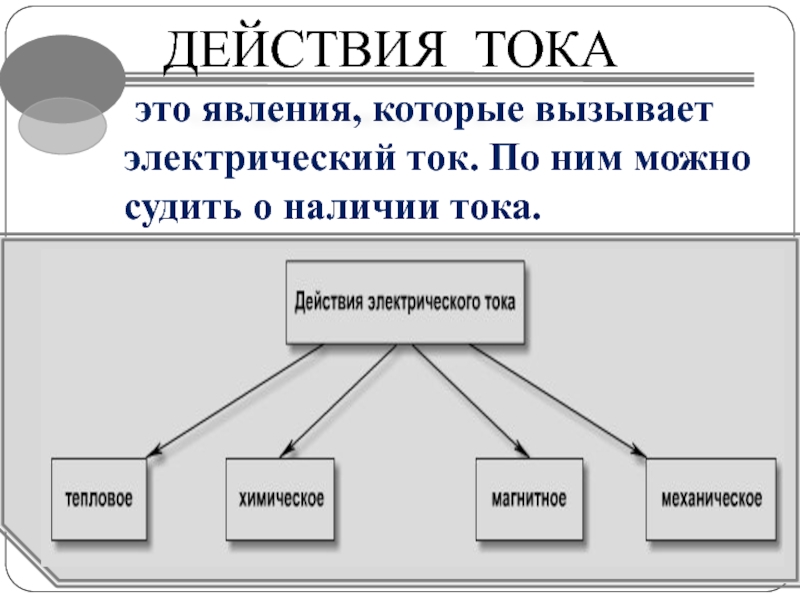

Слайд 9
это явления, которые вызывает электрический ток. По ним
можно судить о наличии тока.
ДЕЙСТВИЯ ТОКА

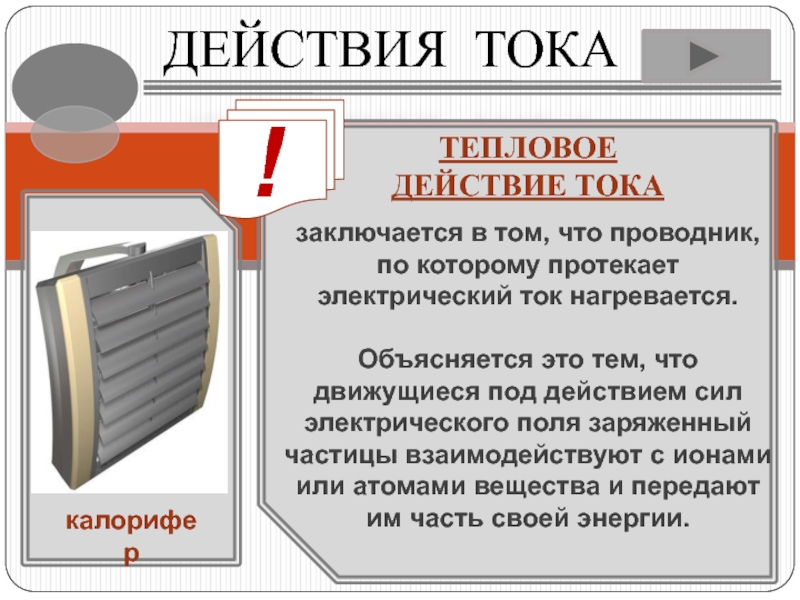

Слайд 10ДЕЙСТВИЯ ТОКА
ТЕПЛОВОЕ
ДЕЙСТВИЕ ТОКА
заключается в том, что проводник, по
которому протекает электрический ток нагревается.
Объясняется это тем, что движущиеся под
действием сил электрического поля заряженный частицы взаимодействуют с ионами или атомами вещества и передают им часть своей энергии.калорифер
Слайд 11
В домашних условиях
Тепловое действие тока используют
для выплавки специальных
сортов
стали, для электросварки.
С помощью электрического тока
обогревают теплицы, инкубаторы,
сушат зерно. широко применяют электрические плитки, утюги, чайники, кипятильники, калориферы, фены и другие приборы.
ИСПОЛЬЗОВАНИЕ

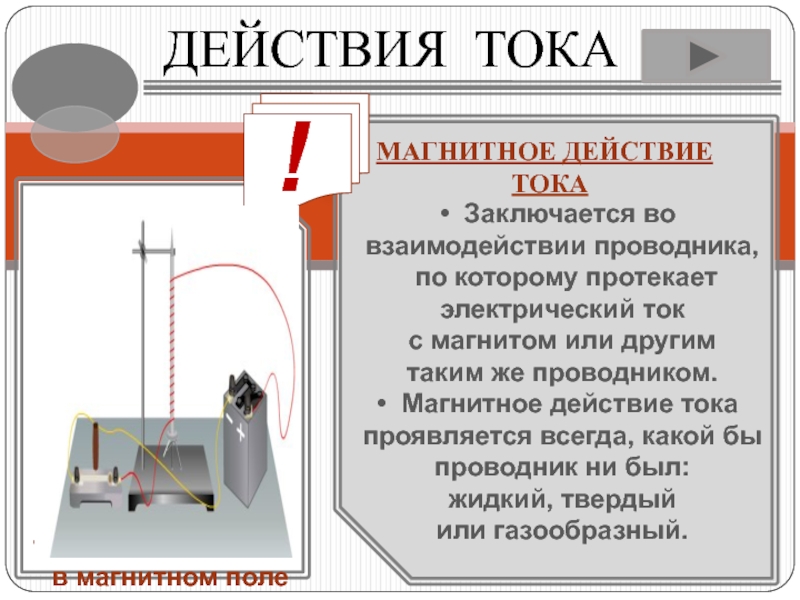

Слайд 12ДЕЙСТВИЯ ТОКА
МАГНИТНОЕ ДЕЙСТВИЕ
ТОКА
Заключается во
взаимодействии проводника,
по которому протекает
электрический
ток
с магнитом или другим
таким же проводником.
Магнитное действие
тока проявляется всегда, какой бы
проводник ни был:
жидкий, твердый
или газообразный.
Поворот рамки с током
в магнитном поле
S
N
F
F

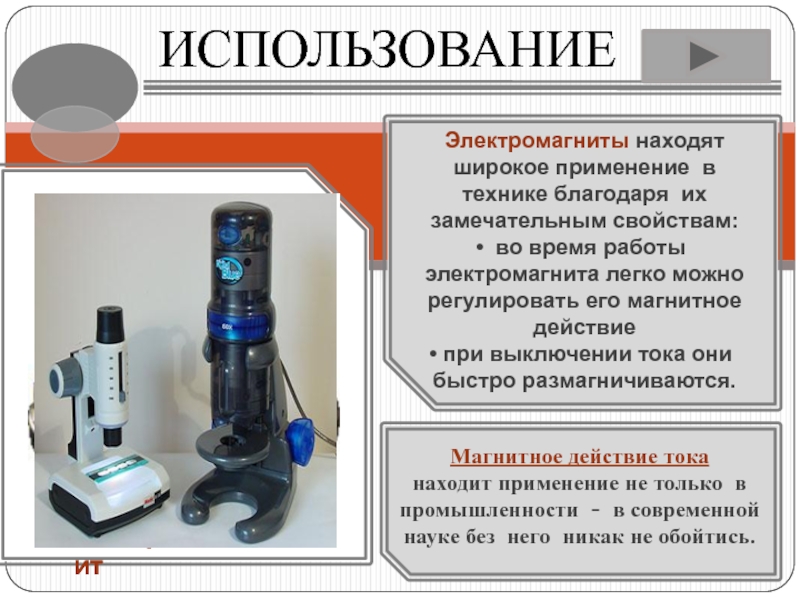

Слайд 13ИСПОЛЬЗОВАНИЕ
электромагнит
Электромагниты находят широкое применение в технике благодаря их замечательным свойствам:
во время работы электромагнита легко можно регулировать его магнитное действие
при выключении тока они быстро размагничиваются.Магнитное действие тока
находит применение не только в промышленности - в современной науке без него никак не обойтись.

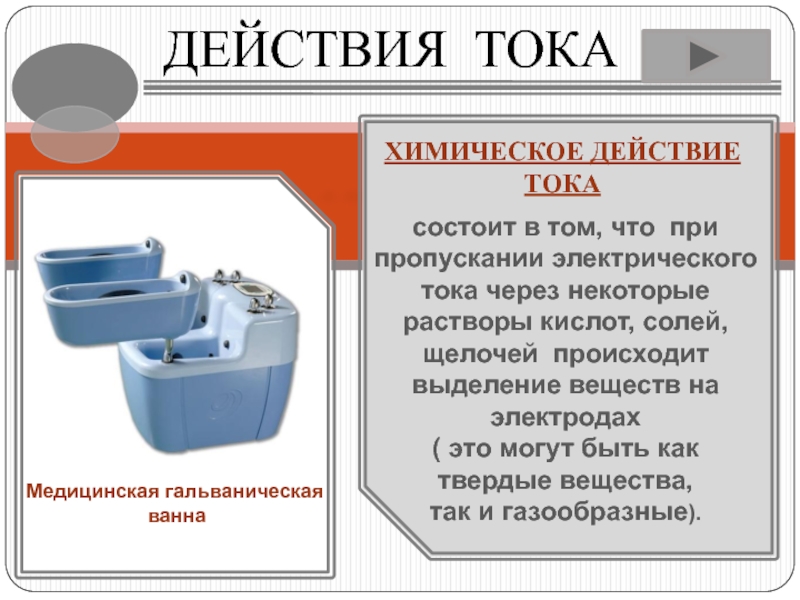

Слайд 14ДЕЙСТВИЯ ТОКА
ХИМИЧЕСКОЕ ДЕЙСТВИЕ ТОКА
состоит в том, что при пропускании электрического
тока через некоторые
растворы кислот, солей, щелочей происходит
выделение веществ на
электродах ( это могут быть как
твердые вещества,
так и газообразные).
Медицинская гальваническая
ванна

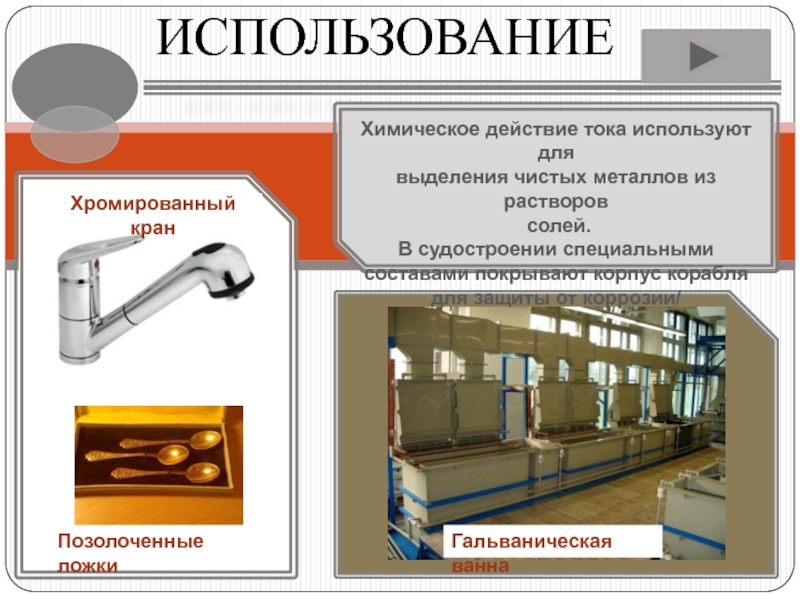

Слайд 15ИСПОЛЬЗОВАНИЕ
Хромированный кран
Позолоченные ложки
Гальваническая ванна
Химическое действие тока используют для
выделения чистых металлов
из растворов
солей.
В судостроении специальными составами покрывают корпус корабля для
защиты от коррозии/

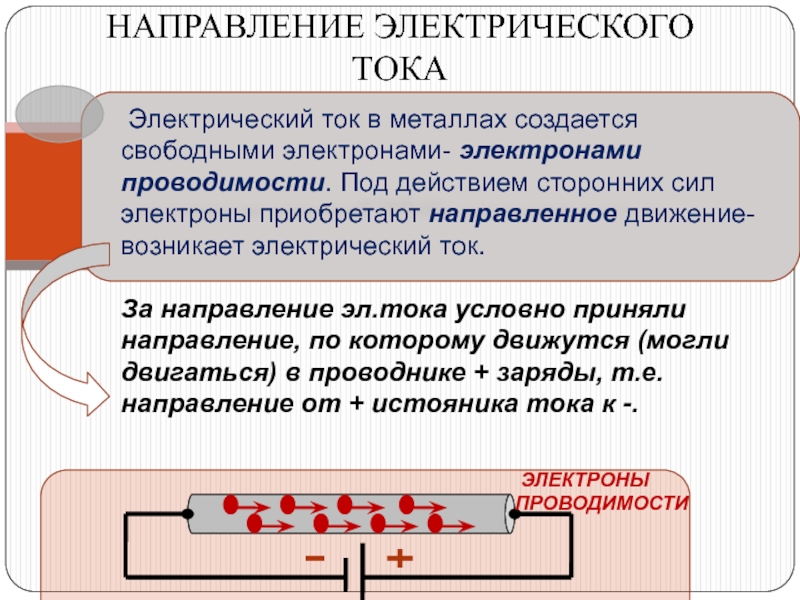

Слайд 16 Электрический ток в металлах создается свободными электронами- электронами проводимости.
Под действием сторонних сил электроны приобретают направленное движение- возникает электрический
ток.За направление эл.тока условно приняли направление, по которому движутся (могли двигаться) в проводнике + заряды, т.е. направление от + истояника тока к -.
ЭЛЕКТРОНЫ ПРОВОДИМОСТИ
НАПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКОГО ТОКА
Слайд 17Сила тока ( I )- скалярная величина, равная отношению заряда
q , прошедшего через поперечное сечение проводника, к промежутку времени
t , в течение которого шел ток.

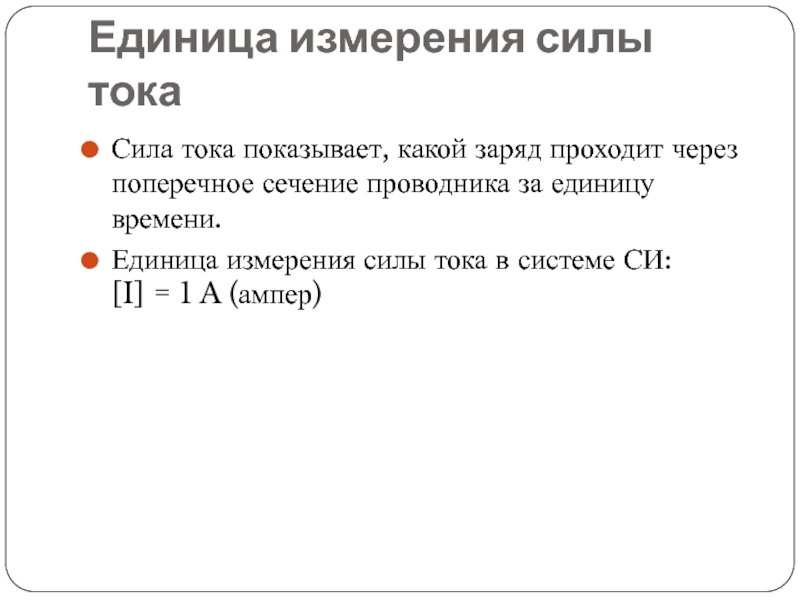

Слайд 18Единица измерения силы тока
Сила тока показывает, какой заряд проходит через поперечное сечение
проводника за единицу времени.
Единица измерения силы тока в системе СИ:
[I]
= 1 A (ампер)

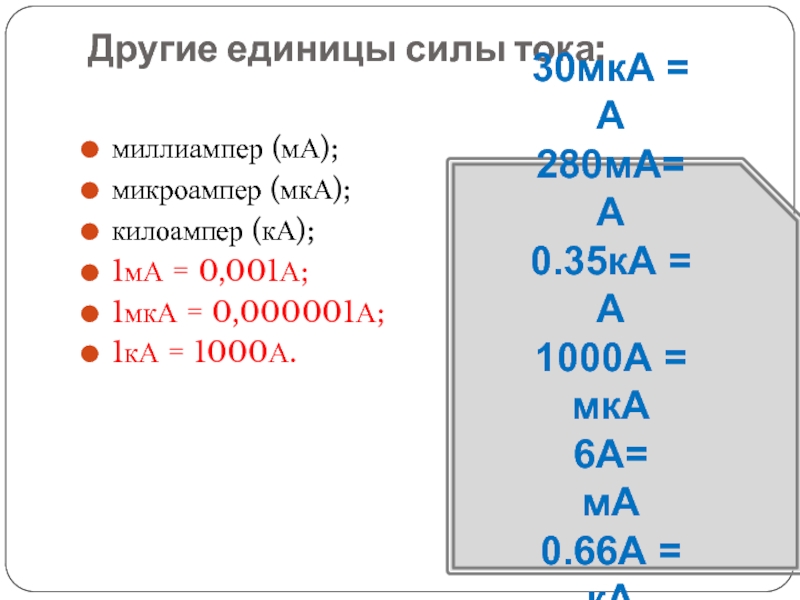

Слайд 19Другие единицы силы тока:
миллиампер (мА);
микроампер (мкА);
килоампер (кА);
1мА = 0,001А;
1мкА =
0,000001А;
1кА = 1000А.
30мкА = А
280мА=
А 0.35кА = А
1000А = мкА
6А= мА
0.66А = кА
Слайд 20Как объяснить, что в обычных условиях металл электрически нейтрален?
Что происходит
с электронами металла при возникновении в нем электрического поля?
Что представляет
собой электрический ток в металлах?Какую скорость имеют ввиду, когда говорят о скорости распространения электрического тока в проводнике?
З
А
К
Р
Е
П
И
М

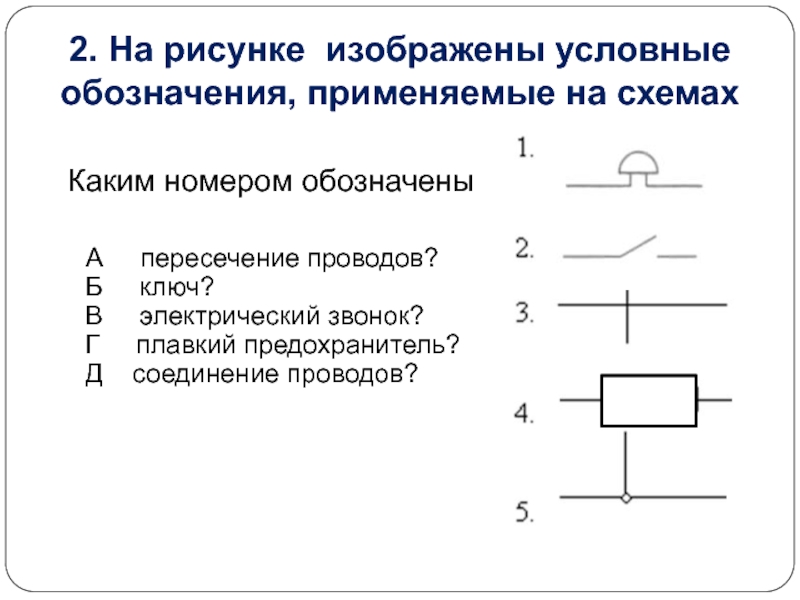

Слайд 22 Каким номером обозначены
А
пересечение проводов? Б ключ? В
электрический звонок? Г плавкий предохранитель? Д соединение проводов?2. На рисунке изображены условные обозначения, применяемые на схемах

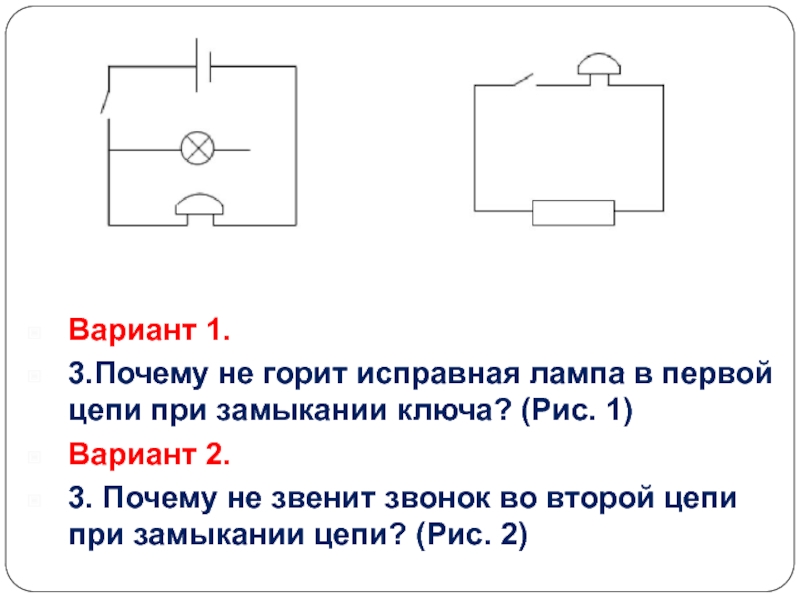

Слайд 23Вариант 1.
3.Почему не горит исправная лампа в первой цепи при
замыкании ключа? (Рис. 1)
Вариант 2.
3. Почему не звенит звонок
во второй цепи при замыкании цепи? (Рис. 2) Рис. 2
Рис. 1
