Электрический ток Химические источники тока
Содержание
- 1. Электрический ток Химические источники тока
- 2. Сказочный мир электричества.видео

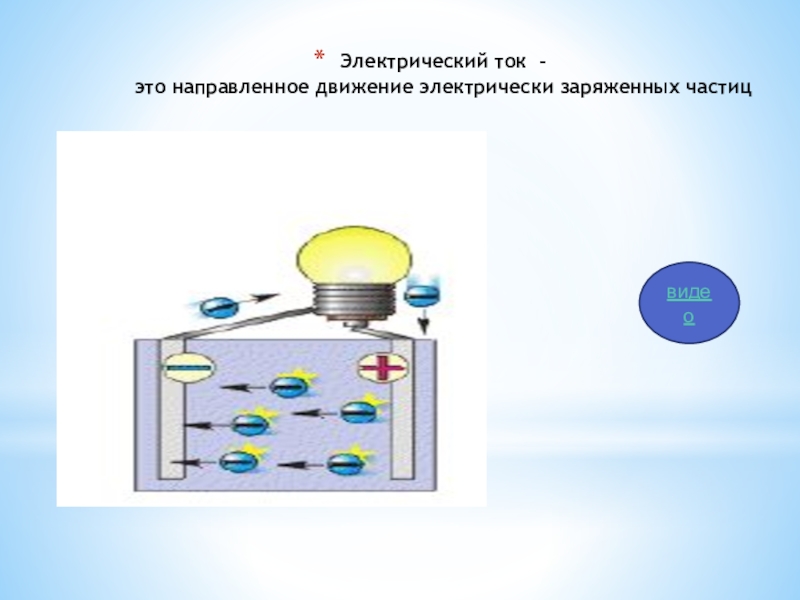

- 3. Электрический ток - это направленное движение электрически заряженных частицвидео

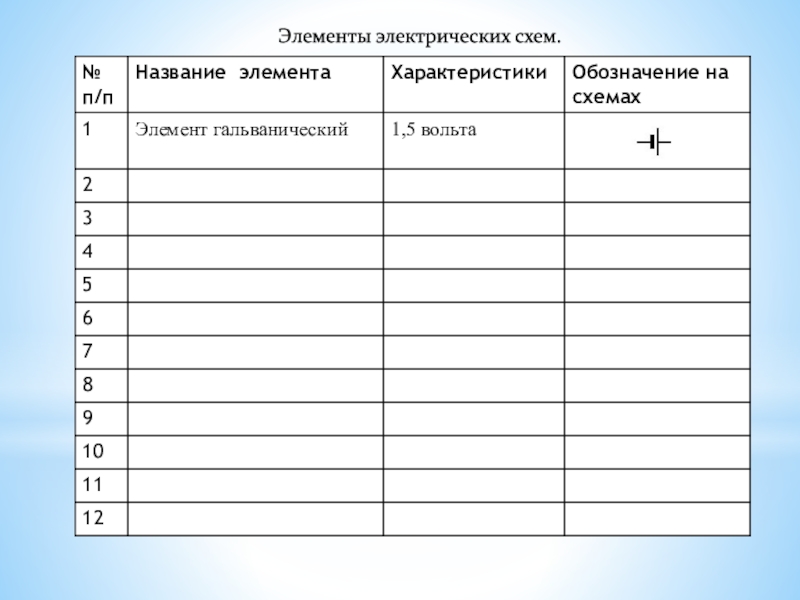

- 4. Элементы электрических схем.

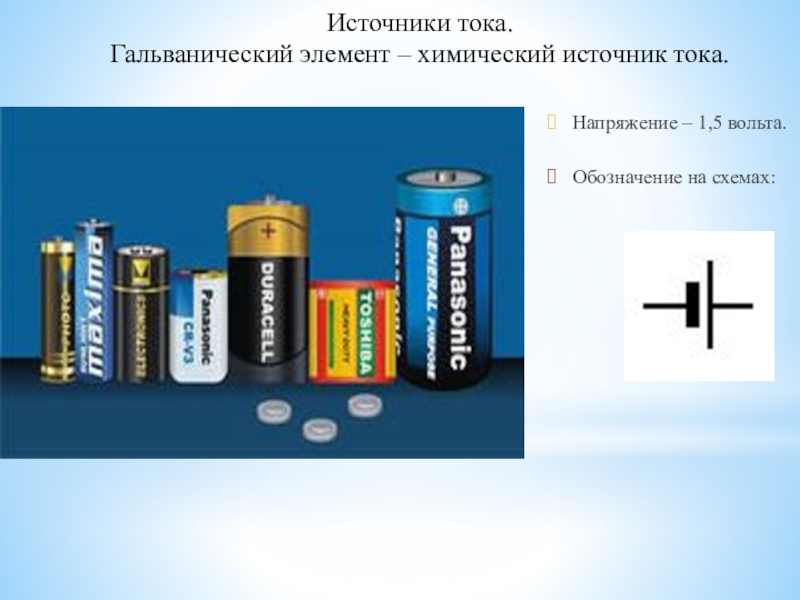

- 5. Источники тока.Гальванический элемент – химический источник тока. Напряжение – 1,5 вольта.Обозначение на схемах:
- 6. Источники тока. Аккумулятор – химический источник тока
- 7. Источники тока. Батарея гальванических элементов или
- 8. Источники тока. Генератор – машина вырабатывающая электрическую
- 9. Потребители электрического тока – приборы использующие электрическую
- 10. МеталлыПроводники электрического тока.ЗемляВодаЛюди и животныеОбозначение на схемах:Проводник – Соединение проводников -
- 11. Устройства включения/выключения и защиты.Выключатель кнопочный нажимнойВыключательПредохранитель плавкий.Обозначение на схемах:
- 12. Изоляторы (диэлектрики) - вещества которые не проводят электрический ток.ПластмассыФарфор, стекло.Резина
- 13. Фонарь электрический.Составные части электрической схемы:Гальванический элемент или батарея гальванических элементов.Лампа накаливания.Выключатель.
- 14. Правила составления электрических схем.Составление схемы начинается с
- 15. Основные правила техники безопасности при электромонтажных работах:Собирайте
- 16. Скачать презентанцию
Сказочный мир электричества.видео
Слайды и текст этой презентации

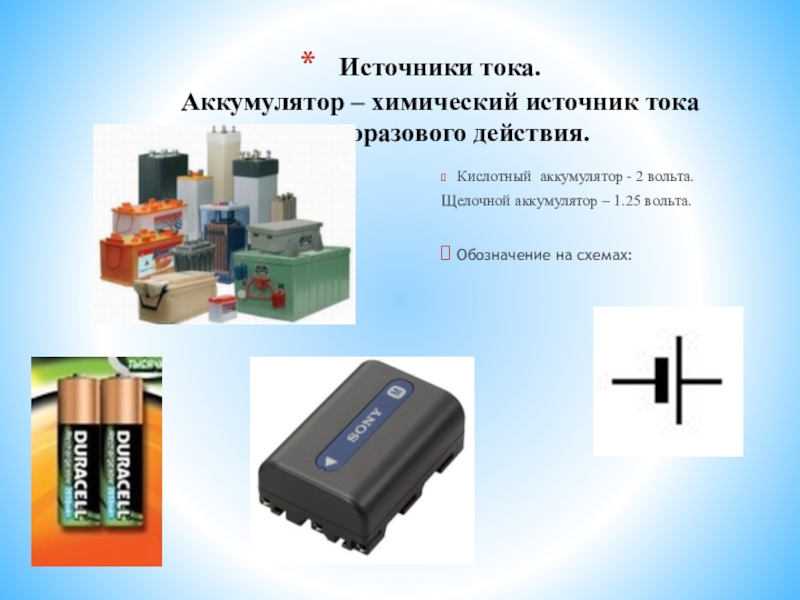

Слайд 6Источники тока.
Аккумулятор – химический источник тока многоразового действия.
Кислотный аккумулятор
- 2 вольта.
Щелочной аккумулятор – 1.25 вольта.
Обозначение на схемах:

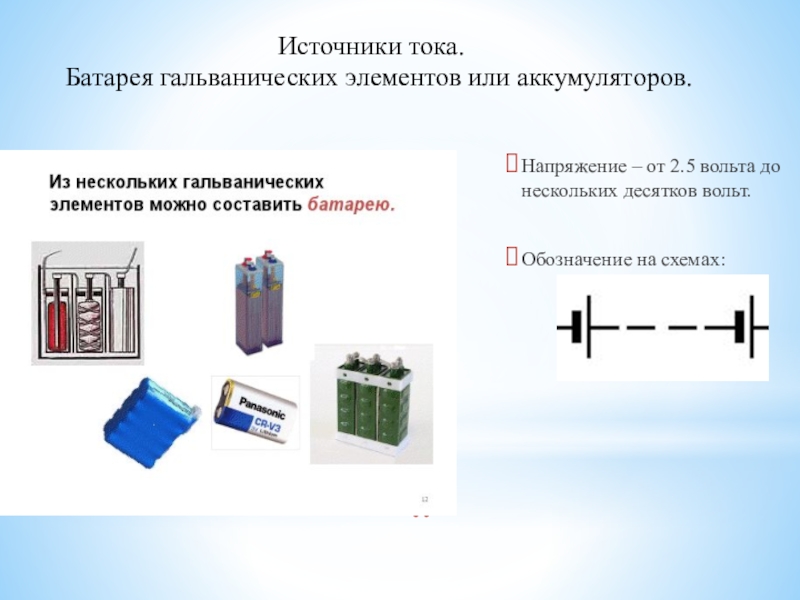

Слайд 7
Источники тока.
Батарея гальванических элементов или аккумуляторов.
Напряжение – от 2.5
вольта до нескольких десятков вольт.
Обозначение на схемах:
Слайд 8Источники тока.
Генератор – машина вырабатывающая электрическую энергию.
Напряжение – от нескольких
вольт до нескольких тысяч вольт.
Обозначение на схемах:
Слайд 9Потребители электрического тока –
приборы использующие электрическую энергию.
Лампа накаливания –
от нескольких вольт до нескольких сотен вольт.
Обозначение на схемах:
Электродвигатель –
от нескольких вольт до нескольких сотен вольт.Обозначение на схемах:
Зуммер – от нескольких вольт до нескольких сотен вольт.
Обозначение на схемах:
Слайд 10Металлы
Проводники электрического тока.
Земля
Вода
Люди и животные
Обозначение на схемах:
Проводник –
Соединение проводников

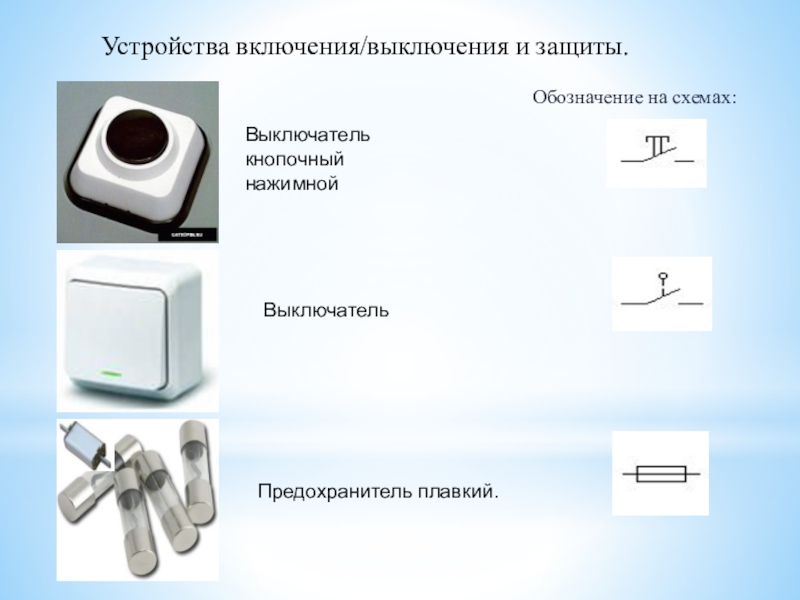

Слайд 11Устройства включения/выключения и защиты.
Выключатель кнопочный нажимной
Выключатель
Предохранитель плавкий.
Обозначение на схемах:
Слайд 12Изоляторы (диэлектрики) - вещества которые не проводят электрический ток.
Пластмассы
Фарфор, стекло.
Резина
Слайд 13Фонарь электрический.
Составные части электрической схемы:
Гальванический элемент или батарея гальванических элементов.
Лампа
накаливания.
Выключатель.
Слайд 14Правила составления электрических схем.
Составление схемы начинается с изображения источника питания.
Схема
вычерчивается под прямыми углами.
В схеме обязательно должно быть устройство для
включения/отключения потребителей.Электрический ток должен выйти из источника тока, пройти через потребитель и возвратится к источнику тока.
3В

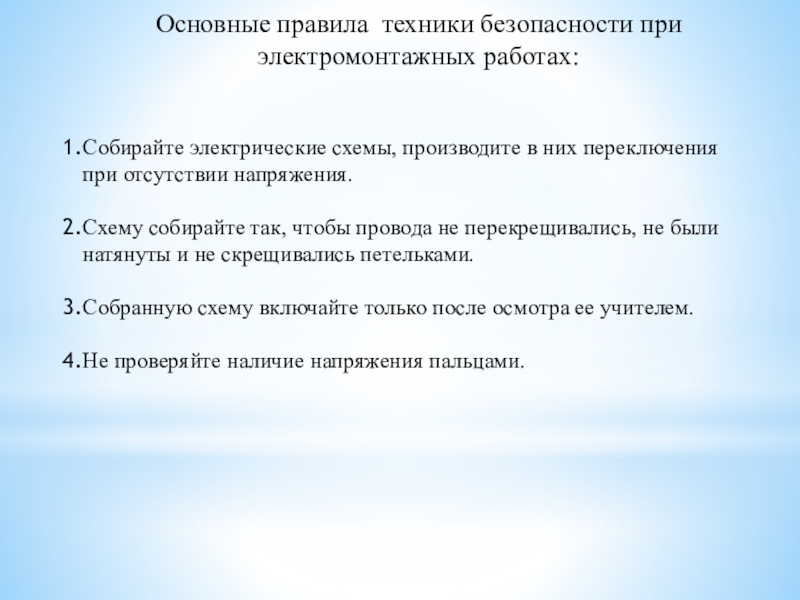

Слайд 15Основные правила техники безопасности при электромонтажных работах:
Собирайте электрические схемы, производите
в них переключения при отсутствии напряжения.
Схему собирайте так, чтобы провода
не перекрещивались, не были натянуты и не скрещивались петельками.Собранную схему включайте только после осмотра ее учителем.
Не проверяйте наличие напряжения пальцами.
