Слайд 2Характеристика городов
Для питания потребителей, расположенных на территории городов, создаются
специальные электрические сети, имеющие характерные особенности.
Среди них: высокая плотность электрических
нагрузок (от 5 до 15-20 МВт/км 2 в центральных районах городов); большое количество потребителей, расположенных на ограниченной территории; высокая стоимость земли под застройку ПС, РП, ТП; канализация электроэнергии выполняется преимущественно подземными кабельными линиями; высокие требования к надежности и категорийности электроснабжения городских потребителей; непрерывный рост электропотребления (1–2% в год), требующий систематического развития электрических сетей и др.
Слайд 3Технический прогресс неразрывно связан с непрерывным развитием существующих и появлением
новых городов и посёлков городского типа.
Одновременно происходит увеличение общего
количества городского населения страны.
Рост городского населения происходит за счет естественного увеличения населения, преобразования сельских поселений в городские и за счёт оттока населения в города из сельской местности, связанного со значительным ростом промышленного производства.
В таблице приведена классификация городов и посёлков по численности населения:
Слайд 4Города являются крупными потребителями электрической энергии, так как в них
не только проживает 65 % населения страны, но и расположено
много промышленных предприятий.
Последние годы характеризуются появлением в крупных и крупнейших городах объектов общественно-коммунального характера, электрические нагрузки и электропотребление которых сравнимы с аналогичными показателями крупных промышленных предприятии.
К таким объектам относятся:
– городской электрифицированный транспорт (тяговые подстанции метро имеют мощность 2000–4500 кВт, трамвайно-троллейбусные – до 2500 кВт в зависимости от интенсивности движения);
– водопровод и канализация (в крупнейших городах в системах электроснабжения головных насосных станций и очистных сооружений используются подстанции 35–110 кВ);
Слайд 5
– большие спортивные комплексы, в частности, система электроснабжения дворца спорта
на 25 тыс. мест имеет установленную мощность трансформаторов 11 000
кВА, электрическая нагрузка составляет около 9000 кВт;
– больничные комплексы, например, один из таких комплексов в Санкт-Петербурге характеризуется установленной мощностью 7920 кВА трансформаторов 10/0,38 кВ при максимальной электрической нагрузке 4500 кВт;
– современные гостиницы, оборудованные установками искусственного климата, централизованной системой пылеуборки, электропищеблоками (гостиница на 1200 мест имеет установленную мощность трансформаторов 3700 кВ. А и максимальную нагрузку около 2600 кВт);
– современные крупные торговые комплексы.
Слайд 6Систематически увеличивается расход электроэнергии на бытовые нужды городского населения в
результате все большего насыщения электробытовыми приборами.
В зависимости от размера
города для питания потребителей, расположенных на его территории, должна предусматриваться соответствующая система электроснабжения.
Для крупных городов, имеющих современные и рационально выполненные электрические сети, характерно совместное использование сетей различного назначения и напряжения.
Система электроснабжения охватывает всех потребителей города, включая промышленные предприятия, электрифицированный транспорт и т. д.
Малые города и посёлки городского типа достаточно часто располагаются вблизи крупных промышленных предприятий, имеющих самостоятельные системы электроснабжения.
Для питания таких поселений создаются более простые системы электроснабжения, связанные с системами электроснабжения прилегающих предприятий.
Слайд 7Система электроснабжения города включает в себя электрические сети 35–110–220 кВ,
связанные с сетями 220–750 кВ энергосистемы.
Некоторые крупные заводы имеют
самостоятельные системы электроснабжения с первичным напряжением 35–110–220 кВ.
Для электроснабжения основной массы потребителей используется распределительная сеть.
Напряжением 6–10 кВ и сеть общего пользования напряжением 380 В.
Для городов, как и для страны в целом, характерен непрерывный рост электропотребления, требующий систематического развития электрических сетей.
Рост электропотребления связан не только с увеличением числа жителей и развитием промышленности, но также и с непрерывным проникновением электрической энергии во все сферы жизнедеятельности населения.
Слайд 8Население городов и других населенных мест в зависимости от степени
участия в общественном производстве и характера трудовой деятельности, относится к
следующим группам:
– градообразующей, состоящей из трудящихся предприятий, учреждений и организаций градообразующегося значения;
– обслуживающей, состоящей из трудящихся предприятий и учреждений культурно- бытового и коммунального обслуживания, административных н других учреждений, обслуживающих данное населенное место;
– несамодеятельной, состоящей из детей дошкольного н школьного возраста, пенсионеров, инвалидов и лиц, занятых в домашнем хозяйстве, учащихся дневных отделений вузов, техникумов и ПТУ.
Слайд 9К предприятиям, учреждениям и организациям градообразующего значения относятся все промышленные,
энергетические, сельскохозяйственные предприятия, включая предприятия легкой, пищевой и местной промышленности,
а также склады и базы материально-технического снабжения, предприятия, учреждения и устройства внешнего транспорта (железнодорожного, морского, речного, воздушного, автомобильного и трубопроводного), предприятия и учреждения обслуживания внегородского и внепоселкового значения.
Для новых городов и поселков численность градообразующей группы населения принимается на первую очередь строительства не менее 40 % и на расчетный срок не более 35 % численности населения.
Численность обслуживающей группы населения принимается 18 и 23 % соответственно.
Слайд 10Территория населенного места по назначению делится на следующие зоны:
–
промышленную – для размещения промышленных, энергетических, сельскохозяйственных производственных предприятий и
связанных с ними транспортных и других объектов;
– селитебную – для размещения жилых районов, микрорайонов, общественных зданий и сооружений;
– коммунально-складскую – для размещения складов, гаражей, трамвайных, троллейбусных и автобусных парков, автобаз, предназначенных для обслуживания населенных мест;
– внешнего транспорта – для размещения транспортных устройств и сооружений, вокзалов, станций, портов, пристаней.
Слайд 11Первой структурной единицей селитебной зоны является микрорайон, на территории которого
кроме жилых домов размещаются учреждения и пункты повседневного обслуживания населения.
Численность населения микрорайонов на первую очередь строительства принимается: в крупных и крупнейших городах 12–20 тыс. чел., в больших и средних городах – 6–12 тыс. чел., в малых городах н поселках – 4–6 тыс. чел.
Второй структурной единицей селитебной зоны является жилой район, состоящий из нескольких микрорайонов, объединенных общественным центром, в состав которого входят учреждения культурно-бытового обслуживания районного значения.
Численность населения жилого района на первую очередь строительства принимается: в крупнейших н крупных городах 40–80 тыс. чел., в больших и средних городах – 25–40 тыс. чел.
Слайд 12Планирование н застройка жилых районов должны обеспечивать наиболее благоприятные условии
для быта и отдыха населения, воспитания и образования детей.
С этой
целью предусматривается постройка необходимых коммунально-бытовых учреждений.
Такие учреждения размещаются с учетом создания единой системы обслуживания населения городской территории и пригородной зоны.
При этом предусматриваются:
– в группе жилых домов в радиусе обслуживания до 0,3 км – детские ясли сады и физкультурные площадки;
– в микрорайоне в радиусе до 0,5 км – школы, предприятия торговли к общественного питания, физкультурные площадки, гаражи для индивидуальных автомобилей;
Слайд 13– в жилом районе, как правило, в общественном центре, в
радиусе обслуживания до 1,5 км – торговый центр или отдельные
предприятия торговли и общественного питания, клуб, кинотеатр, библиотека, поликлиника, гаражи для автомобилей;
– в населенном месте – здания административных и профсоюзных органов (в городах – в городском центре), один или несколько торговых центров, рестораны, гостиницы, больницы, а также в зависимости от размера и значения города – высшие учебные заведения, театры, дома культуры, парки, дело городского общественного транспорта н т. д.;
– в пригородной зоне – учреждения, предназначенные для обслуживания кратковременного и длительного отдыха населения города, а также населения пригородной зоны: пансионаты, детские лагеря, дома отдыха, санатории, спортивные базы, специализированные больницы.
Слайд 14Действующими нормами устанавливается перечень и пропускная способность коммунально-бытовых учреждений, сооружение
которых предусматривается в городе. В микрорайонах должны быть спортивные площадки
из расчета 0,12 га на 1000 жителей и зеленые насаждения 3 м2 на 1 человека.
В жилом районе зеленые насаждения принимаются по норме 5-7 м2 на жителя.
Подобным образом нормируется сеть уличных проездов, пешеходных тротуаров, организация транспортных средств, инженерное обеспечение города водо-, газо- и теплоснабжением, канализацией, связью и т. п.
Планировка и застройка промышленных и коммунально-складских зон, а также зоны внешнего транспорта решаются по местным градостроительным условиям.

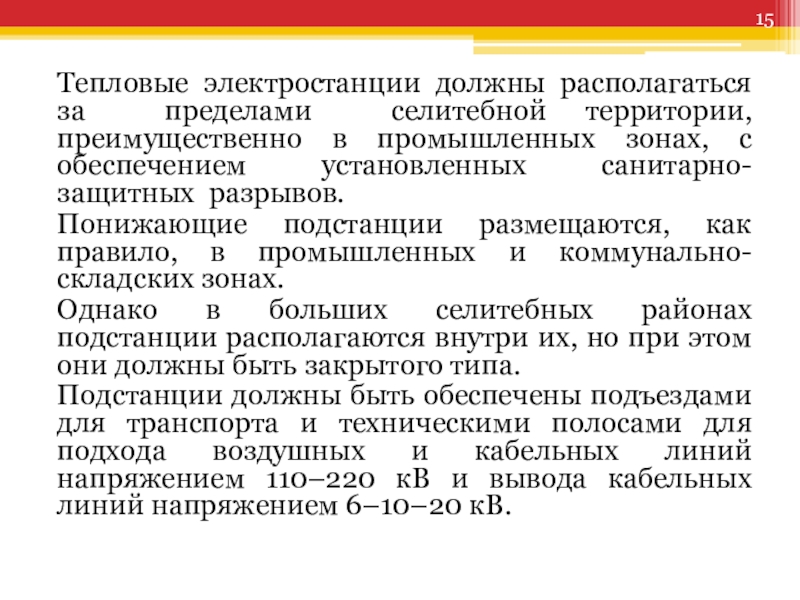

Слайд 15Тепловые электростанции должны располагаться за пределами селитебной территории, преимущественно в
промышленных зонах, с обеспечением установленных санитарно-защитных разрывов.
Понижающие подстанции размещаются,
как правило, в промышленных и коммунально-складских зонах.
Однако в больших селитебных районах подстанции располагаются внутри их, но при этом они должны быть закрытого типа.
Подстанции должны быть обеспечены подъездами для транспорта и техническими полосами для подхода воздушных и кабельных линий напряжением 110–220 кВ и вывода кабельных линий напряжением 6–10–20 кВ.
Слайд 16Понятие о системе электроснабжения городов
Системой электроснабжения города называется совокупность
электрических станций, понижающих и преобразовательных подстанций, питающих и распределительных линий
и электроприемников, обеспечивающих технологические процессы коммунально-бытовых, промышленных и транспортных потребителей электроэнергии, расположенных на территории города и частично в пригородной зоне.
Слайд 17Структурная схема электроснабжения крупного города содержит комплекс сложных сооружений:
1
– районная
электростанция; 2 – повышающий трансформатор; 3 – воздушная
линия
электропередачи напряжением 110–220 кВ; 4 – подстанция глубокого ввода (центр питания); 5 – распределительное устройство; 6 – питающая кабельная линия; 7 – распределительный пункт;
8 – распределительная кабельная линия; 9 – трансформаторная понизительная подстанция; 10, 14– кабельные линии напряжением 380 В; 11 – вводно-распределительное устройство; 12 – кабельная линия напряжением 35 кВ; 13 – главная понизительная подстанция предприятия; 15 – распределительный щит на напряжение 380/220 В

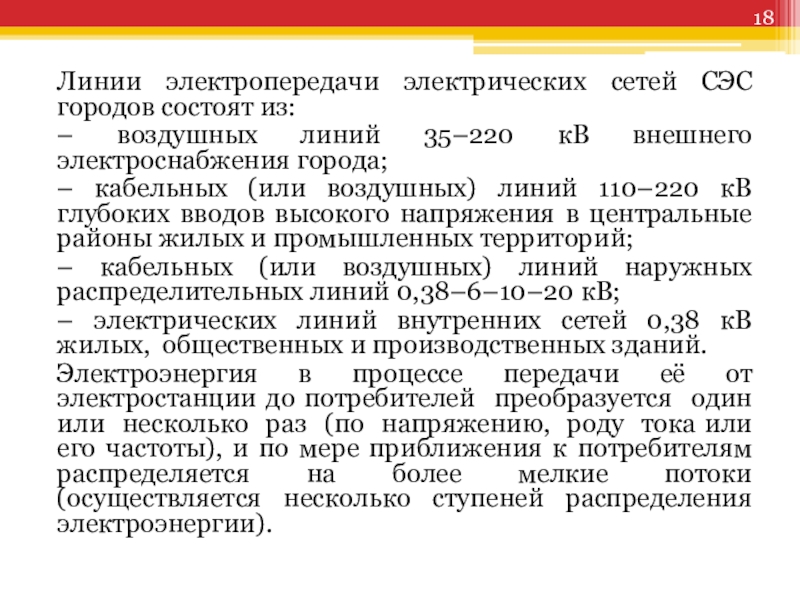

Слайд 18Линии электропередачи электрических сетей СЭС городов состоят из:
– воздушных
линий 35–220 кВ внешнего электроснабжения города;
– кабельных (или воздушных)
линий 110–220 кВ глубоких вводов высокого напряжения в центральные районы жилых и промышленных территорий;
– кабельных (или воздушных) линий наружных распределительных линий 0,38–6–10–20 кВ;
– электрических линий внутренних сетей 0,38 кВ жилых, общественных и производственных зданий.
Электроэнергия в процессе передачи её от электростанции до потребителей преобразуется один или несколько раз (по напряжению, роду тока или его частоты), и по мере приближения к потребителям распределяется на более мелкие потоки (осуществляется несколько ступеней распределения электроэнергии).
Слайд 19 Упрощенная структурная схема электроснабжения города:
ГРЭС – государственная районная
электростанция; Г – генератор; ПВ – повысительная трансформаторная подстанция; ПН
– понизительная трансформаторная подстанция; РУ – распределительное устройство 6–10 кВ; РП – распределительный пункт; ПП – пункт приема электроэнергии; ТП – трансформаторная подстанция; ВЛ – воздушная линия электропередачи; КЛ – кабельная линия электропередачи
Слайд 20При описании систем электроснабжения часто используют обобщающие термины — источник
питания и пункт приема электроэнергии.
От источника питания электроэнергия поступает
на пункт приема электроэнергии. Источник питания является относительным термином.
Для центра питания источником питания является повышающая подстанция.
Для пункта приема электрической энергии – центр питания и т.д.
Источниками питания (ИП) системы электроснабжения города являются городские электрические станции и понижающие подстанции.
Центром питания (ЦП) называется распределительное устройство генераторного напряжения электрической станции или распределительное устройство вторичного напряжения понижающей подстанции, к шинам которого присоединяются распределительные сети данного района.
Электрическими станциями являются обычно теплоэлектроцентрали, обеспечивающие тепловой и частично электрической энергией коммунально-бытовые и промышленные объекты.
Слайд 21Понижающими подстанциями систем электроснабжения городов являются: городские подстанции (35–220 кВ),
располагающиеся вблизи границы города; подстанции глубоких вводов 110–220 кВ, сооруженные
непосредственно на территориях жилых районов и в промышленных зонах крупных городов; транспортные подстанции 6–10–20/0,38 кВ коммунально-бытовых и промышленных потребителей электроэнергии; выпрямительные подстанции городского и пригородного электрифицированного транспорта.
Для приема, преобразования и распределения электроэнергии используют различные устройства (электроустановки):
– распределительные устройства (РУ);
– распределительные пункты (РП);
– подстанции;
– трансформаторные подстанции (ТП);
– преобразовательные подстанции.
Слайд 22Электроприемники жилых зданий:
– электроприемники квартир;
– осветительные электроприборы;
–
бытовые электроприборы: нагревательные; хозяйственные; культурно-бытовые; санитарно-гигиенические;
– электроприемники общедомового назначения:
– осветительные электроприемники: светильники лестничных клеток, технических подполий, чердаков, вестибюлей, холов, служебных и других помещений;
– силовые электроприемники: лифтовые установки; вентиляционные системы; противопожарные устройства.
Слайд 23Электроприемники общественных зданий:
– осветительные электроприемники;
– силовые электроприемники;
– механическое
оборудование;
– электротепловое оборудование;
– холодильные машины;
– подъемно-транспортное оборудование;
– санитарно-технические установки;
– приточно-вытяжные вентиляционные установки и системы кондиционирования воздуха;
– системы связи и сигнализации;
– противопожарные устройства и др.
Слайд 24Построение системы электроснабжения производят таким образом, чтобы в нормальном режиме
все элементы системы находились под нагрузкой с максимально возможным использованием
пропускной способности этих элементов.
Резервирование питания электроприемников потребителей предусматривается в соответствии с их категорийностью при минимальных затратах средств и электрооборудования.
Применение резервных линий и трансформаторов, не несущих нагрузку, допускают как исключение, при наличии технико-экономических обоснований.
При реконструкции действующих сетей максимально используют существующие электросетевые сооружения.
