Слайд 1Электротехника и электроника
ЭЛЕКТРИЧЕСКИЕ ЦЕПИ С НЕЛИНЕЙНЫМИ ЭЛЕМЕНТАМИ

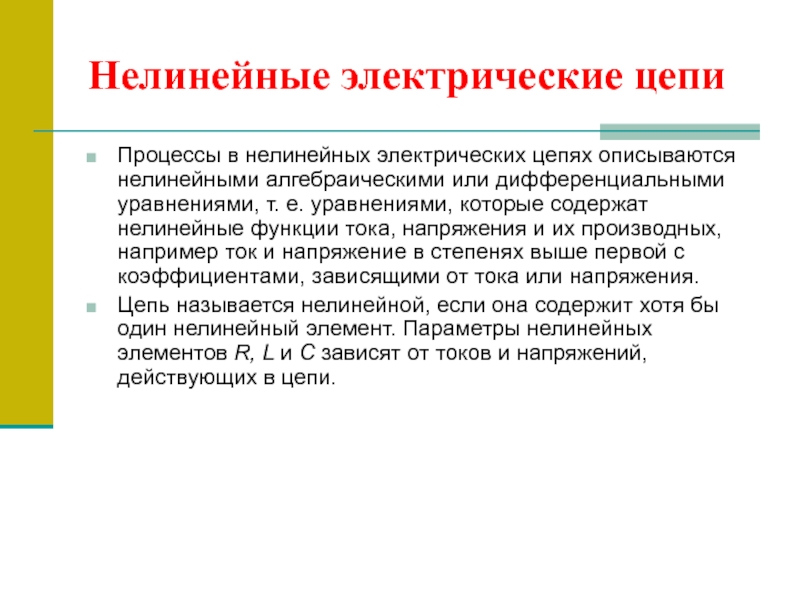

Слайд 2Нелинейные электрические цепи
Процессы в нелинейных электрических цепях описываются нелинейными алгебраическими
или дифференциальными уравнениями, т. е. уравнениями, которые содержат нелинейные функции
тока, напряжения и их производных, например ток и напряжение в степенях выше первой с коэффициентами, зависящими от тока или напряжения.
Цепь называется нелинейной, если она содержит хотя бы один нелинейный элемент. Параметры нелинейных элементов R, L и С зависят от токов и напряжений, действующих в цепи.
Слайд 3Преобразования при помощи нелинейных элементов
а) преобразование переменного тока в постоянный (выпрямление);
б) преобразование
постоянного тока в переменный (генерирование синусоидальных и релаксационных колебаний);
в) модуляция (изменение
амплитуды, частоты или фазы колебаний в соответствии с низкочастотным полезным сигналом);
г) демодуляция или детектирование (выделение низкочастотного полезного сигнала из модулированных высокочастотных колебаний);
д) усиление мощности, напряжения и тока;
Слайд 4Преобразования при помощи нелинейных элементов
е) умножение и деление частоты;
ж) стабилизация напряжения
и тока;
з) преобразование формы напряжения и тока;
и) изменение несущей частоты сигнала
с сохранением закона модуляции;
к) трансформация постоянного тока;
л) получение триггерного эффекта (эффекта резкого, скачкообразного изменения выходного сигнала при плавном изменении входного сигнала);
м) построение математических функций.

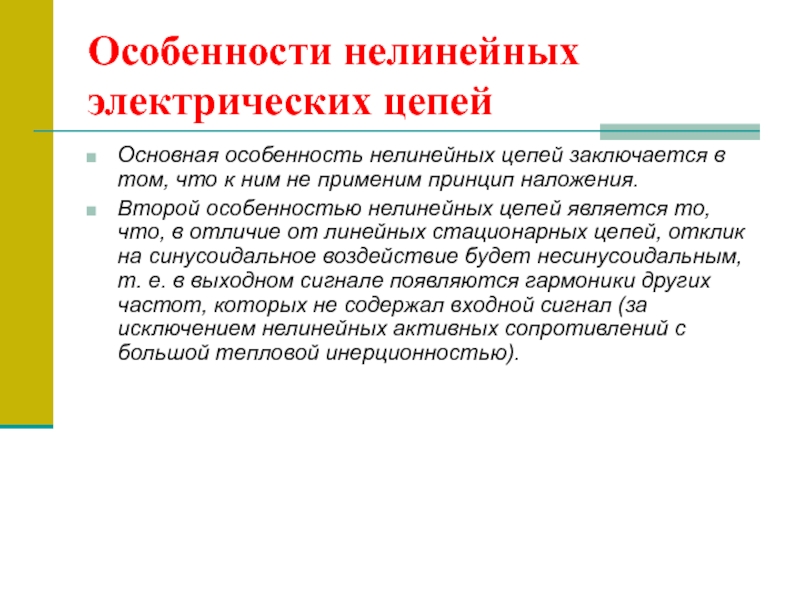

Слайд 5Особенности нелинейных электрических цепей
Основная особенность нелинейных цепей заключается в
том, что к ним не применим принцип наложения.
Второй особенностью
нелинейных цепей является то, что, в отличие от линейных стационарных цепей, отклик на синусоидальное воздействие будет несинусоидальным, т. е. в выходном сигнале появляются гармоники других частот, которых не содержал входной сигнал (за исключением нелинейных активных сопротивлений с большой тепловой инерционностью).
Слайд 6Вольтамперная характеристика линейного элемента
Слайд 7Вольтамперные характеристики нелинейных элементов
Слайд 8Классификация нелинейных элементов
Нелинейные активные сопротивления, например вакуумные и полупроводниковые
диоды и триоды.
Нелинейные индуктивные сопротивления, или нелинейные индуктивности, которыми обладают
все катушки и трансформаторы с
ферромагнитными сердечниками.
Нелинейные емкостные сопротивления (нелинейные емкости).
Примером нелинейной емкости служит конденсатор с диэлектриком из сегнетоэлектрика, который называется варикондом (или варикапом).

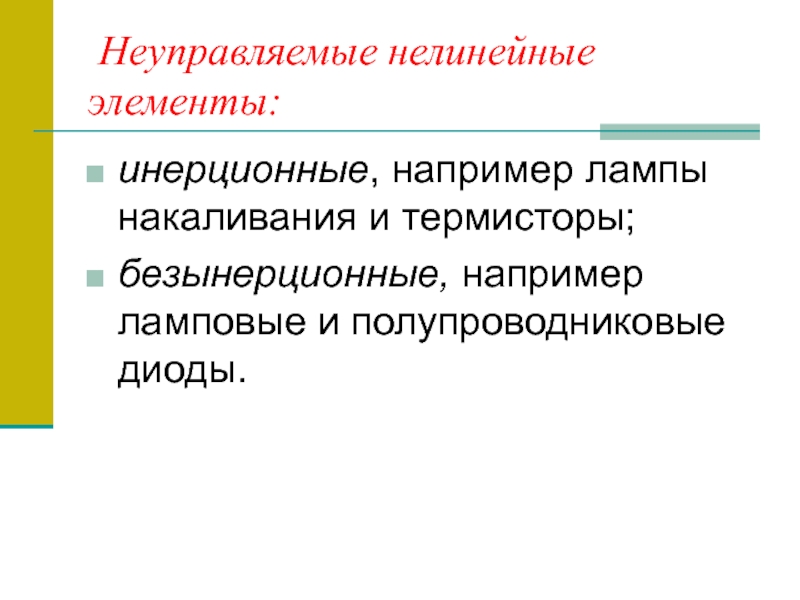

Слайд 9 Неуправляемые нелинейные элементы:
инерционные, например лампы накаливания и термисторы;
безынерционные, например
ламповые и полупроводниковые диоды.

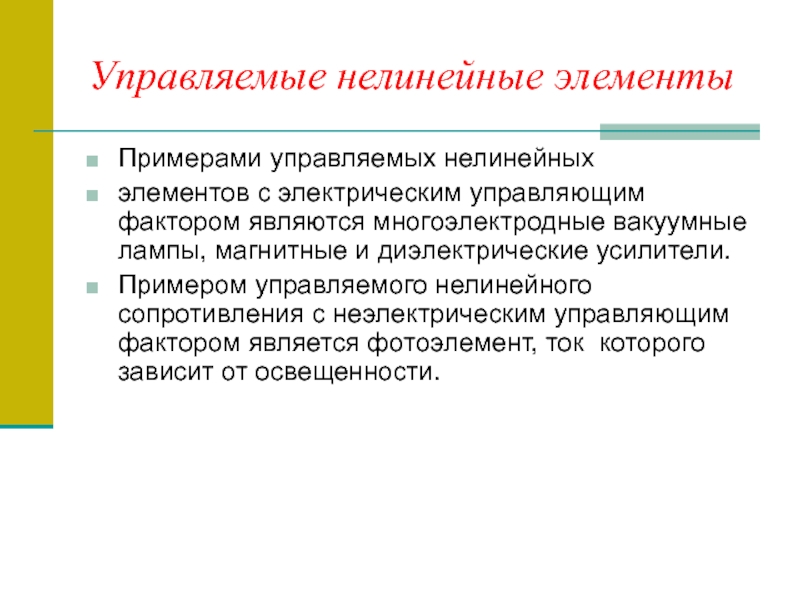

Слайд 10Управляемые нелинейные элементы
Примерами управляемых нелинейных
элементов с электрическим управляющим фактором
являются многоэлектродные вакуумные лампы, магнитные и диэлектрические усилители.
Примером управляемого
нелинейного сопротивления с неэлектрическим управляющим фактором является фотоэлемент, ток которого зависит от освещенности.

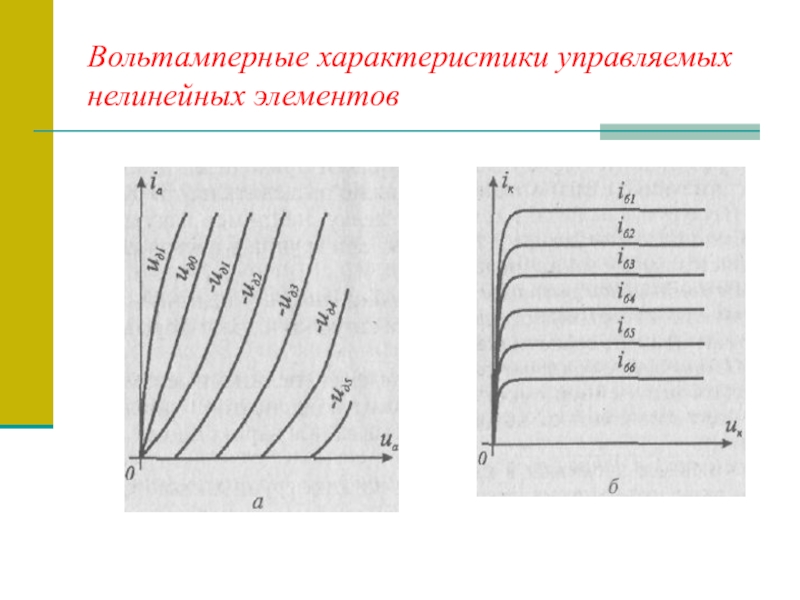

Слайд 11Вольтамперные характеристики управляемых нелинейных элементов

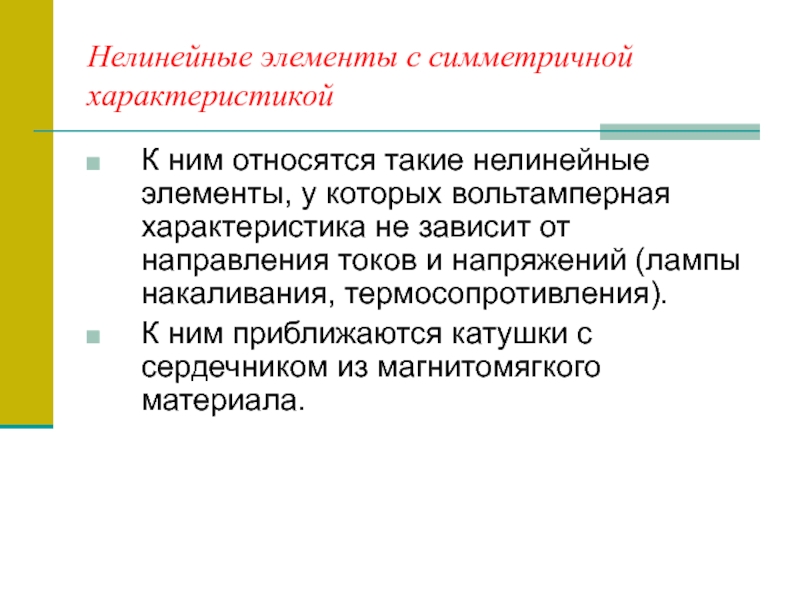

Слайд 12Нелинейные элементы с симметричной характеристикой
К ним относятся такие нелинейные элементы,
у которых вольтамперная характеристика не зависит от направления токов и
напряжений (лампы накаливания, термосопротивления).
К ним приближаются катушки с сердечником из магнитомягкого материала.
Слайд 13Нелинейные элементы с несимметричной характеристикой
Нелинейные элементы с несимметричной характеристикой —
элементы, у которых вольтамперные характеристики различны при различных направлениях тока
и напряжения (электронные лампы, транзисторы).
Слайд 14Сопротивление нелинейного активного элемента постоянному и переменному току
Сопротивлением постоянному току
называется отношение напряжения к току в данной точке вольтамперной характеристики,
т. е.
Слайд 15К определению сопротивления нелинейного элемента постоянному и переменному току
Слайд 16Сопротивление постоянному току
Сопротивление постоянному току изменяется с изменением тока или
напряжения, поэтому в общем случае

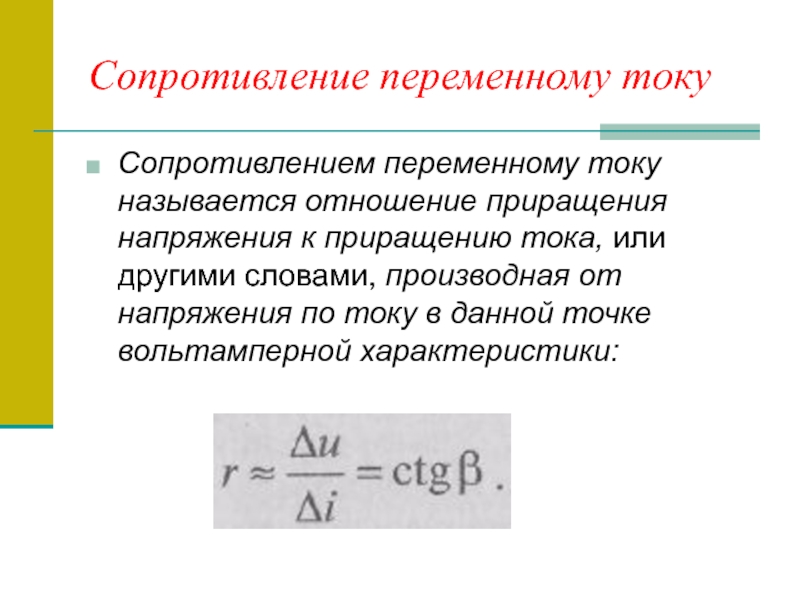

Слайд 17Сопротивление переменному току
Сопротивлением переменному току называется отношение приращения напряжения к
приращению тока, или другими словами, производная от напряжения по току
в данной точке вольтамперной характеристики:
Слайд 18 Вольтамперная характеристика нелинейного элемента с падающим участком
Сопротивление переменному току
является отрицательным на падающих участках вольтамперной характеристики.
Слайд 19О методах расчета нелинейных электрических цепей
Расчет любой электрической цепи, линейной
или нелинейной, сводится либо к нахождению токов и напряжений по
заданным параметрам цепи и источников (анализ), либо к определению параметров цепи по заданным характеристикам (синтез).

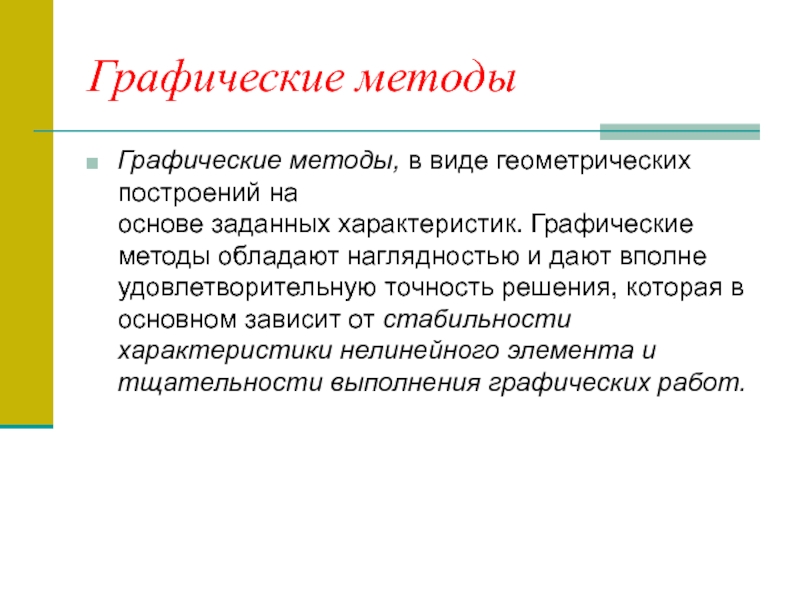

Слайд 20Графические методы
Графические методы, в виде геометрических построений на
основе заданных характеристик.
Графические методы обладают наглядностью и дают вполне удовлетворительную точность решения,
которая в основном зависит от стабильности характеристики нелинейного элемента и тщательности выполнения графических работ.

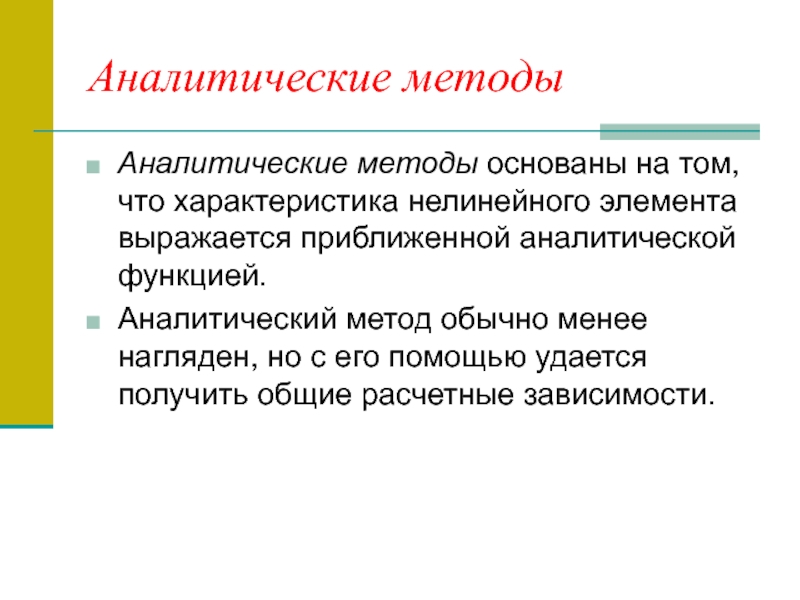

Слайд 21Аналитические методы
Аналитические методы основаны на том, что характеристика нелинейного элемента
выражается приближенной аналитической функцией.
Аналитический метод обычно менее нагляден, но
с его помощью удается получить общие расчетные зависимости.
Слайд 22Численные методы
Численные методы основаны на приближенных способах решения алгебраических и
дифференциальных уравнений.
Они имеют малую наглядность, но позволяют с помощью
вычислительных машин решить любую конкретную задачу по расчету нелинейных цепей с высокой точностью.
Слайд 23Цепь с одним нелинейным элементом

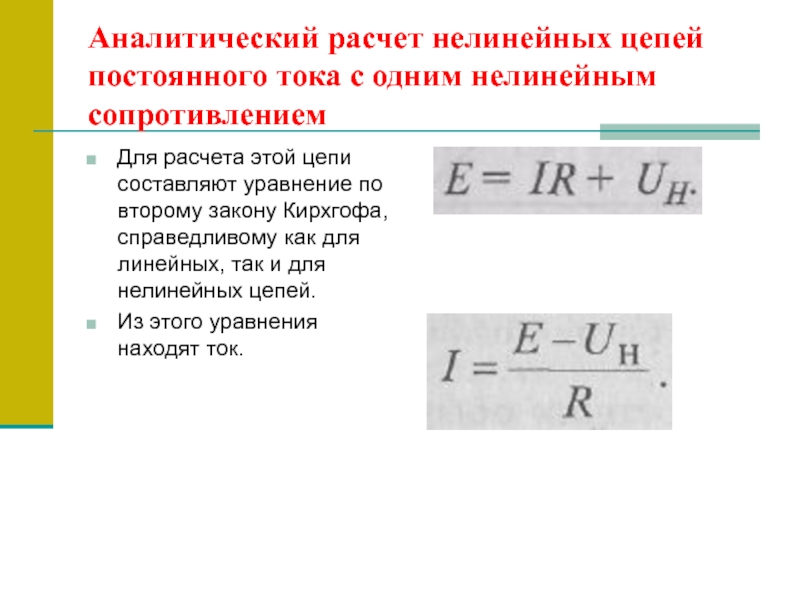

Слайд 24Аналитический расчет нелинейных цепей постоянного тока с одним нелинейным сопротивлением
Для
расчета этой цепи составляют уравнение по второму закону Кирхгофа, справедливому
как для линейных, так и для нелинейных цепей.
Из этого уравнения находят ток.

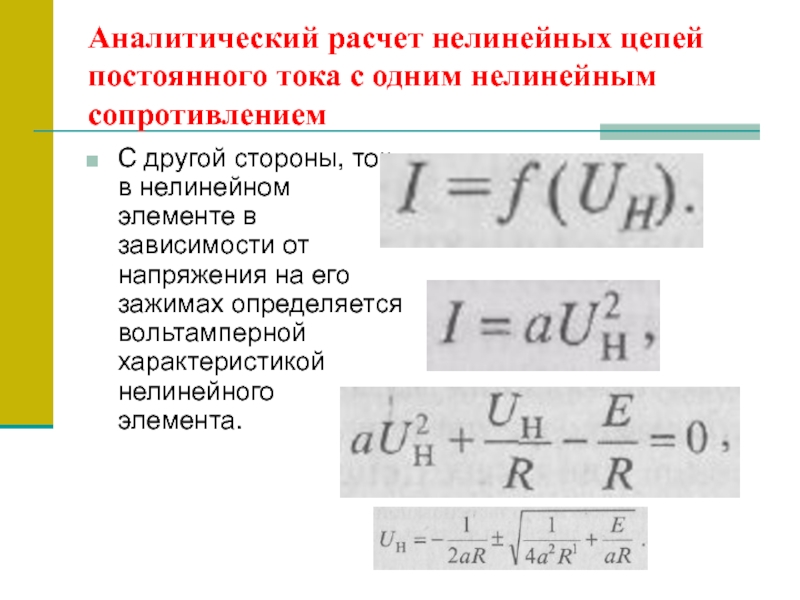

Слайд 25Аналитический расчет нелинейных цепей постоянного тока с одним нелинейным сопротивлением
С
другой стороны, ток в нелинейном элементе в зависимости от напряжения
на его зажимах определяется вольтамперной характеристикой нелинейного элемента.

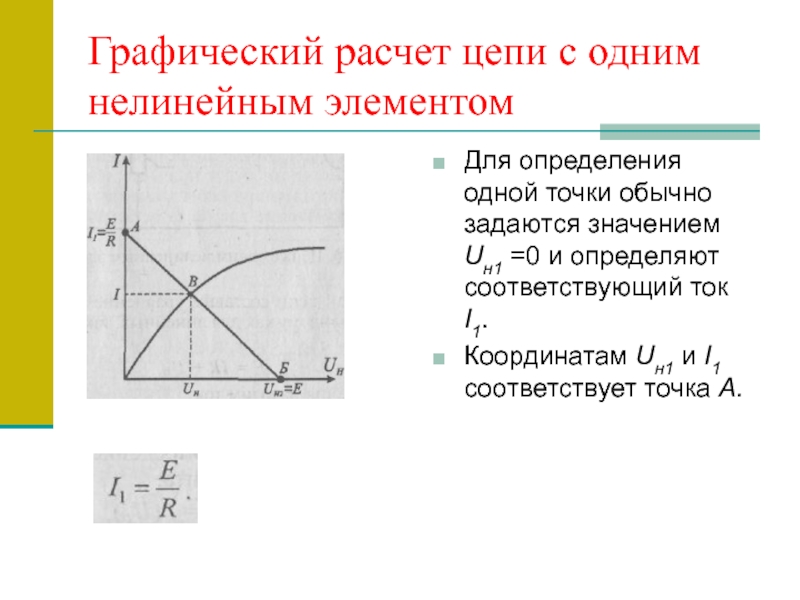

Слайд 26Графический расчет цепи с одним нелинейным элементом
Для определения одной
точки обычно задаются значением Uн1 =0 и определяют соответствующий ток
I1.
Координатам Uн1 и I1 соответствует точка А.
Слайд 27Графический расчет цепи с одним нелинейным элементом
Для определения второй точки
задаются напряжением Uн2 = Е, где ток /2 = 0.
Этим координатам соответствует точка Б.
Проведя через точки А и Б прямую линию, находим точку пересечения с характеристикой нелинейного сопротивления. Координаты точки пересечения Uн и / являются решением линейной системы уравнений.
