ЭПЮР №1 ТОЧКА, ПРЯМАЯ, ПЛОСКОСТЬ Определить натуральную величину угла между
Содержание
- 1. ЭПЮР №1 ТОЧКА, ПРЯМАЯ, ПЛОСКОСТЬ Определить натуральную величину угла между
- 2. Координаты точек A, B, C, D в миллиметрах по вариантам заданий

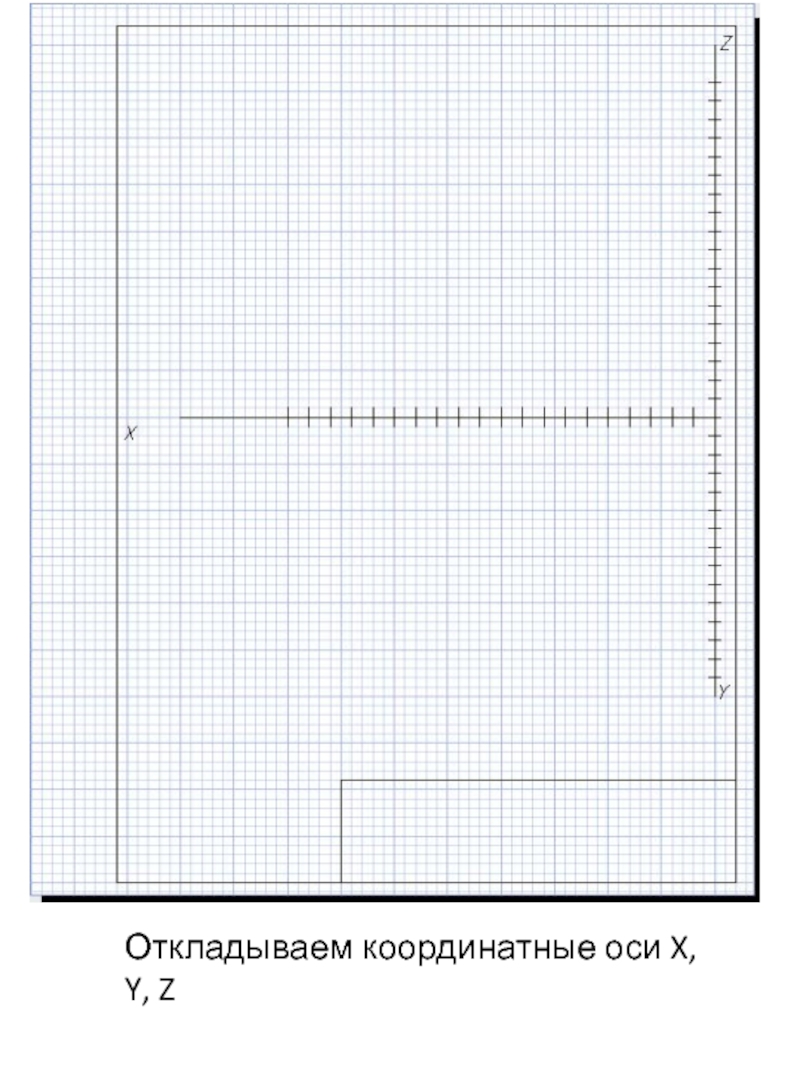

- 3. Откладываем координатные оси X, Y, Z

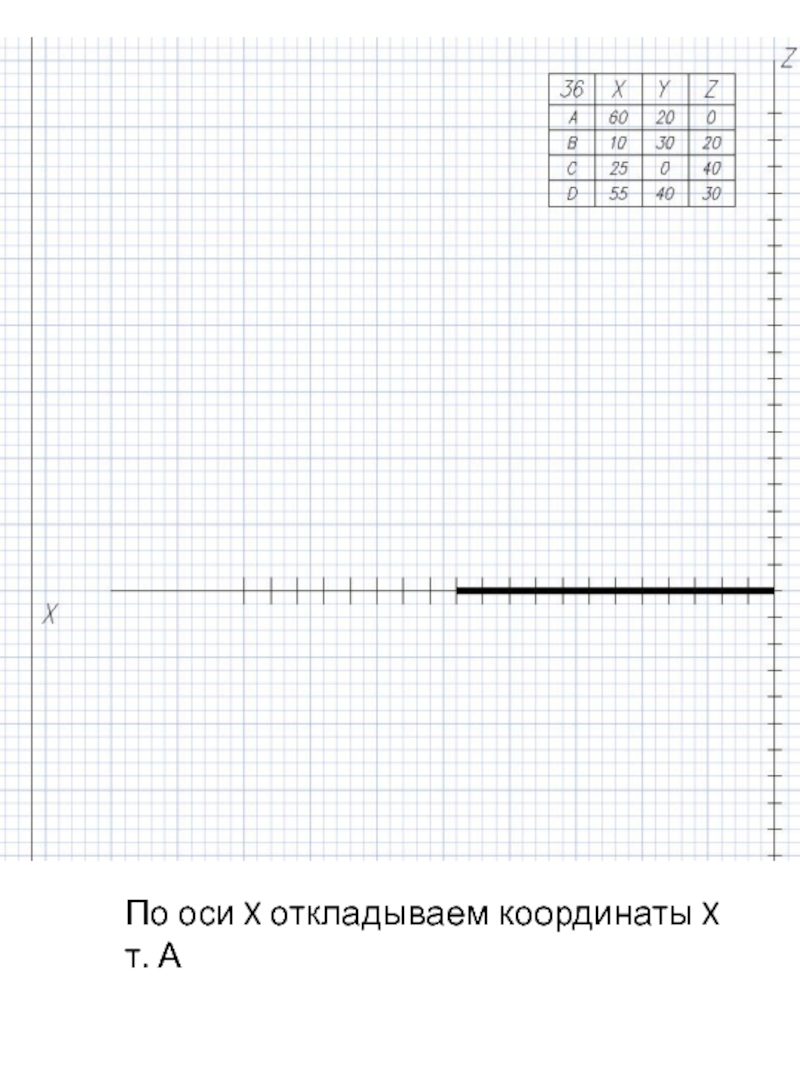

- 4. По оси X откладываем координаты X т. А
- 5. По оси Y откладываем координаты Y т. А.Получаем проекцию А1

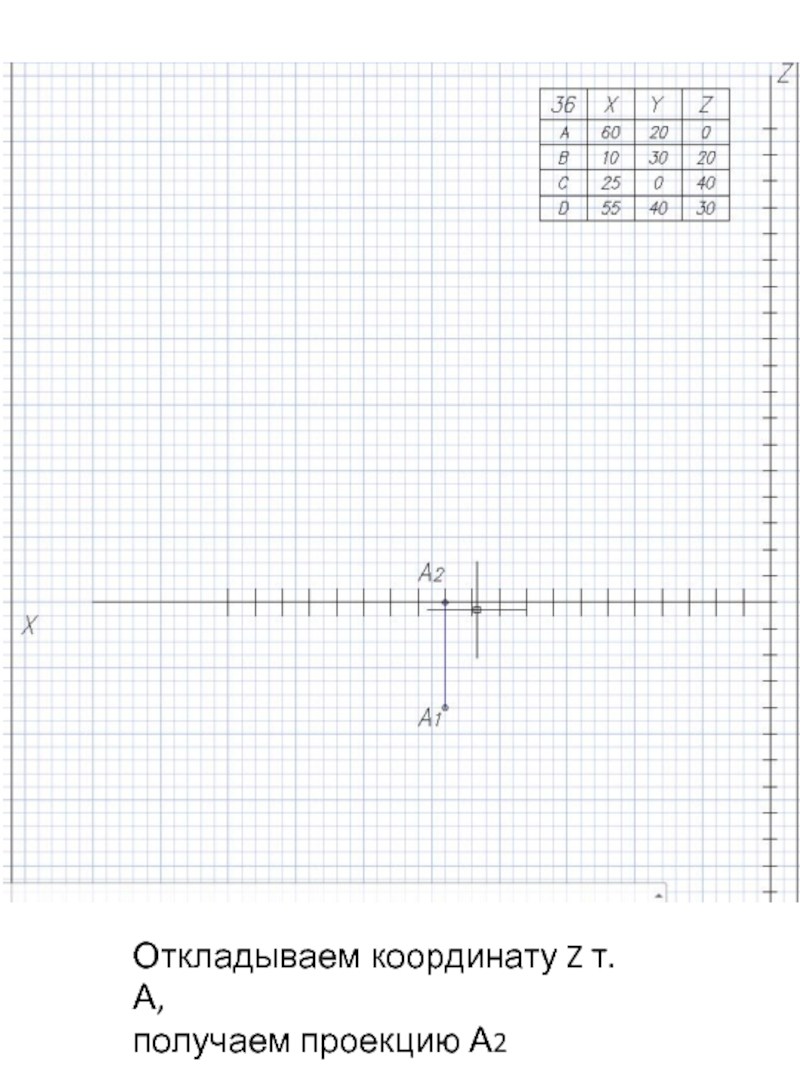

- 6. Откладываем координату Z т. А, получаем проекцию А2

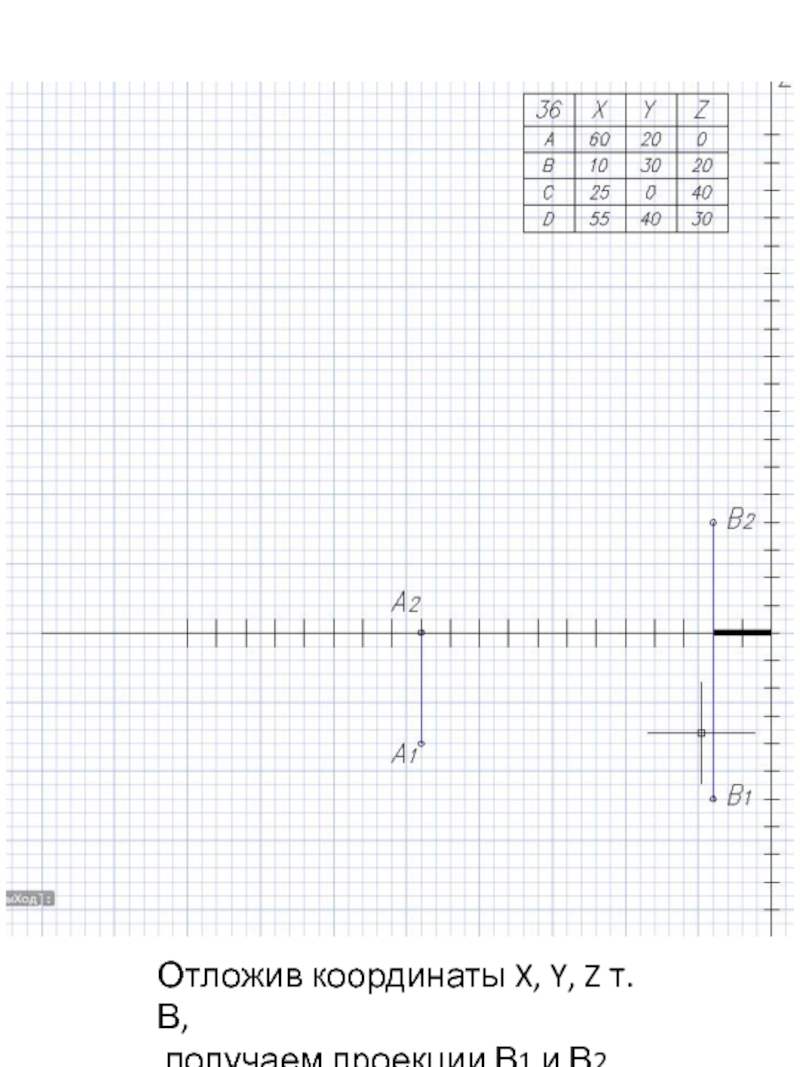

- 7. Отложив координаты X, Y, Z т. В, получаем проекции В1 и В2

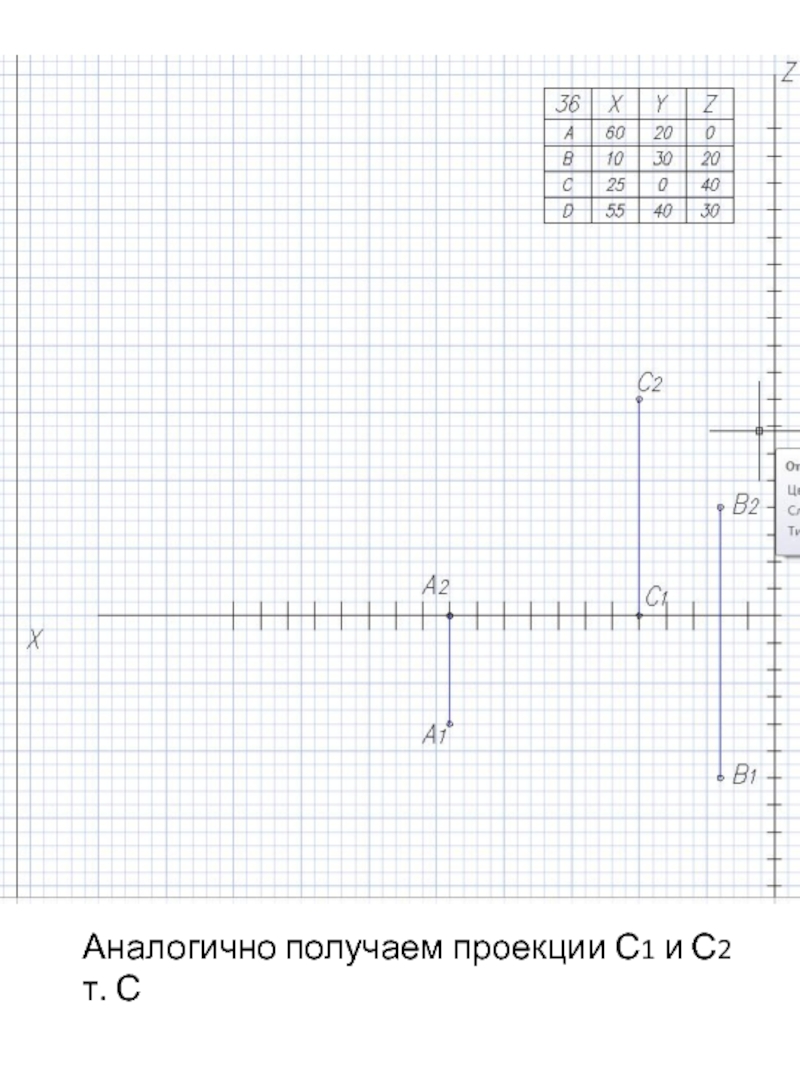

- 8. Аналогично получаем проекции С1 и С2 т. С

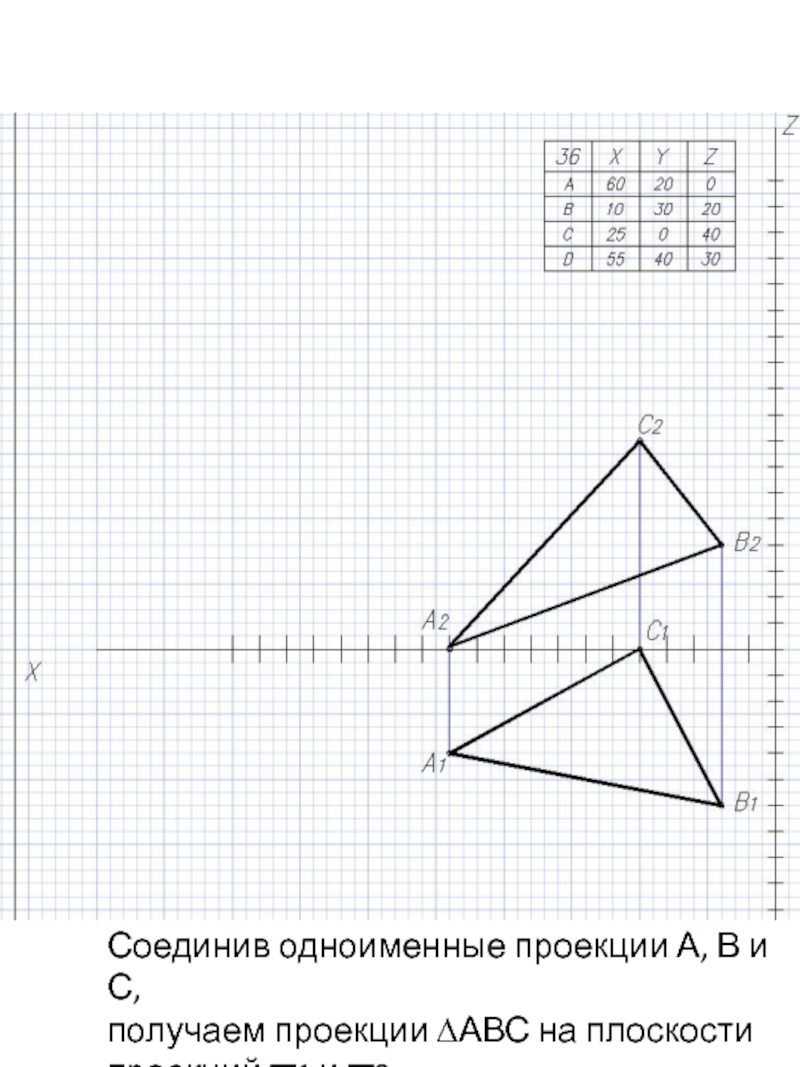

- 9. Соединив одноименные проекции А, В и С,получаем проекции ∆АВС на плоскости проекций π1 и π2
- 10. Отложив координаты X, Y, Z т. D, получаем проекции D1 и D2
- 11. Прямая перпендикулярна плоскости, если она перпендикулярна двум
- 12. Находим горизонтальную проекцию т.1 по принадлежности к стороне АС
- 13. Находим горизонтальную проекцию горизонтали (h1 11В1)

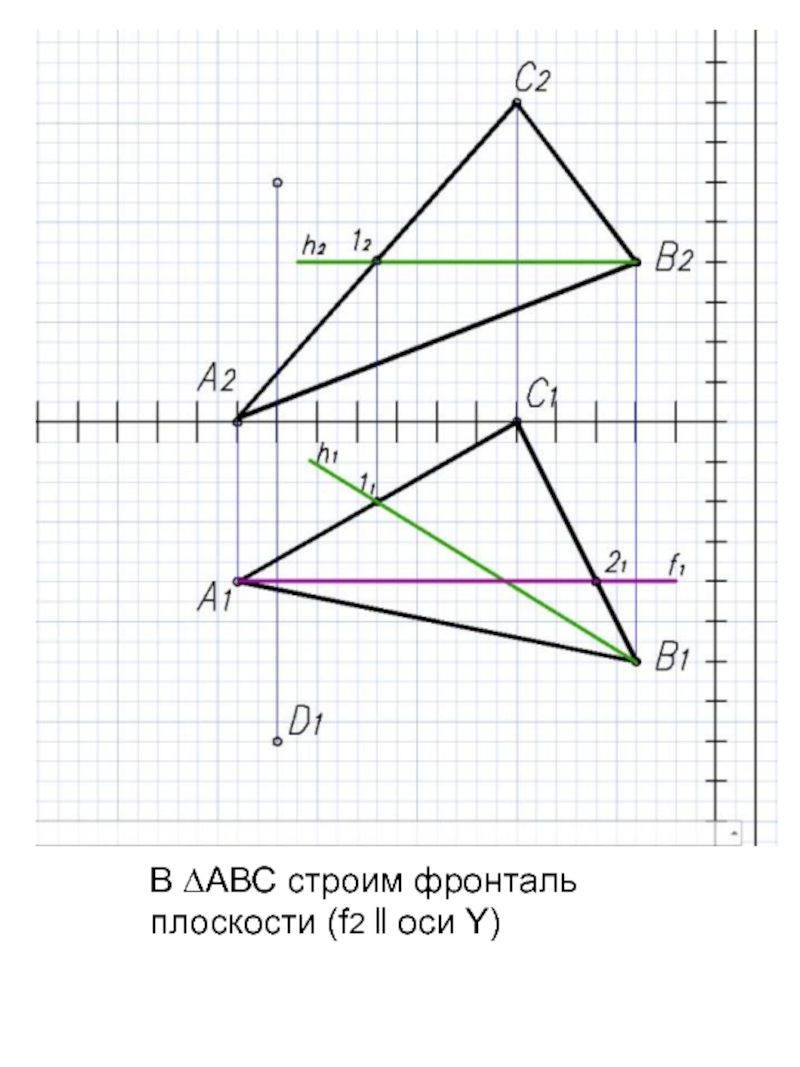

- 14. В ∆АВС строим фронталь плоскости (f2 ‖ оси Y)

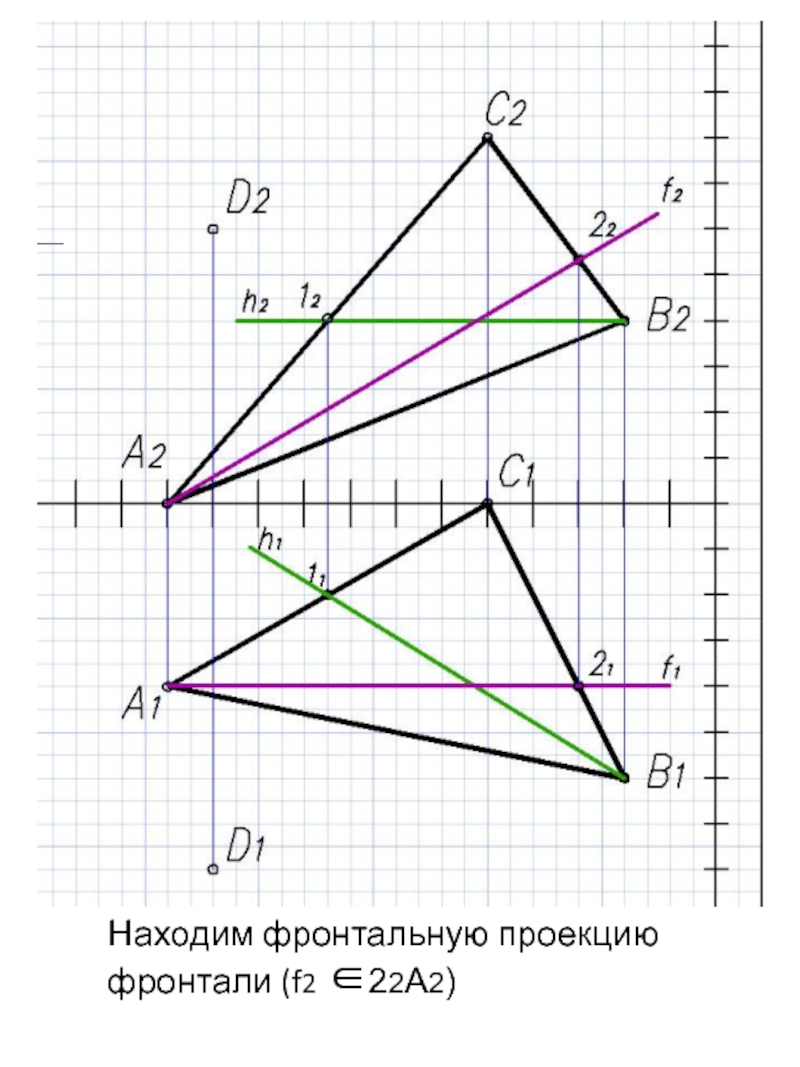

- 15. Находим фронтальную проекцию фронтали (f2 22A2)
- 16. Из т. D опускаем перпендикуляр m к плоскости ∆АВС. Строим m2 f2
- 17. Строим m1 h1
- 18. Находим пересечение перпендикуляра m c плоскостью ∆АВС.
- 19. Находим линию 3 4 пересечения вспомогательной плоскости с плоскостью ∆АВС
- 20. Слайд 20

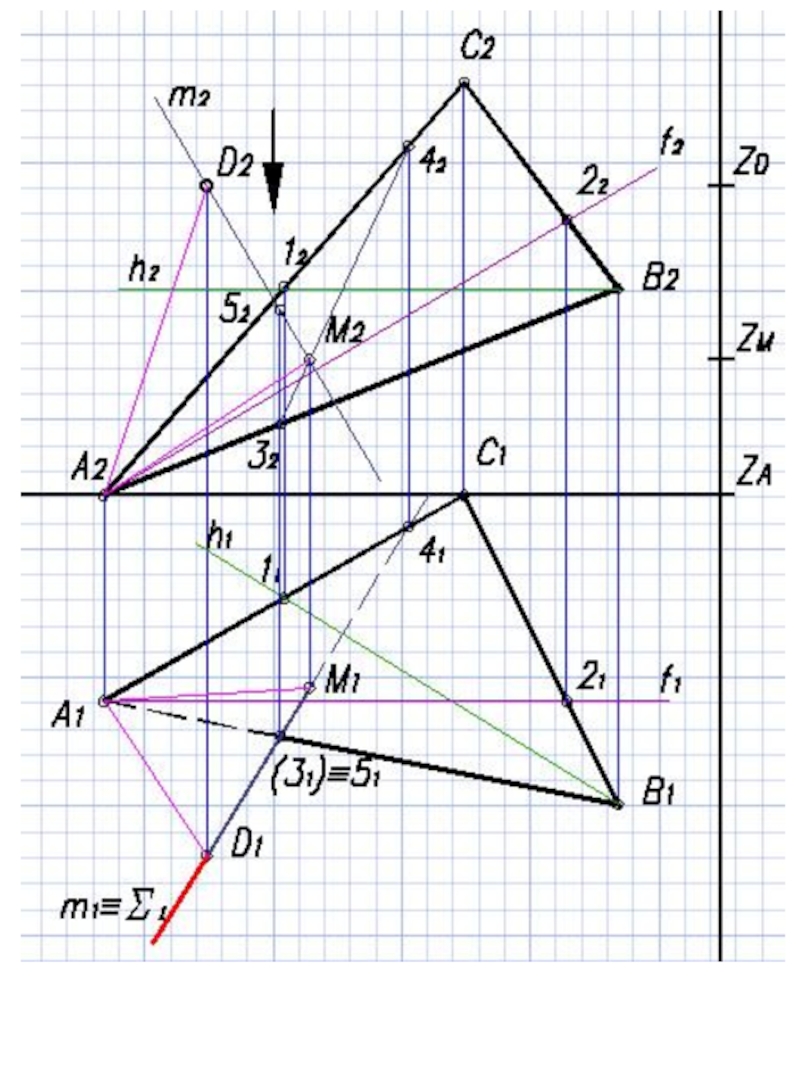

- 21. 3242 ∩ m2 = M2
- 22. M1 m1

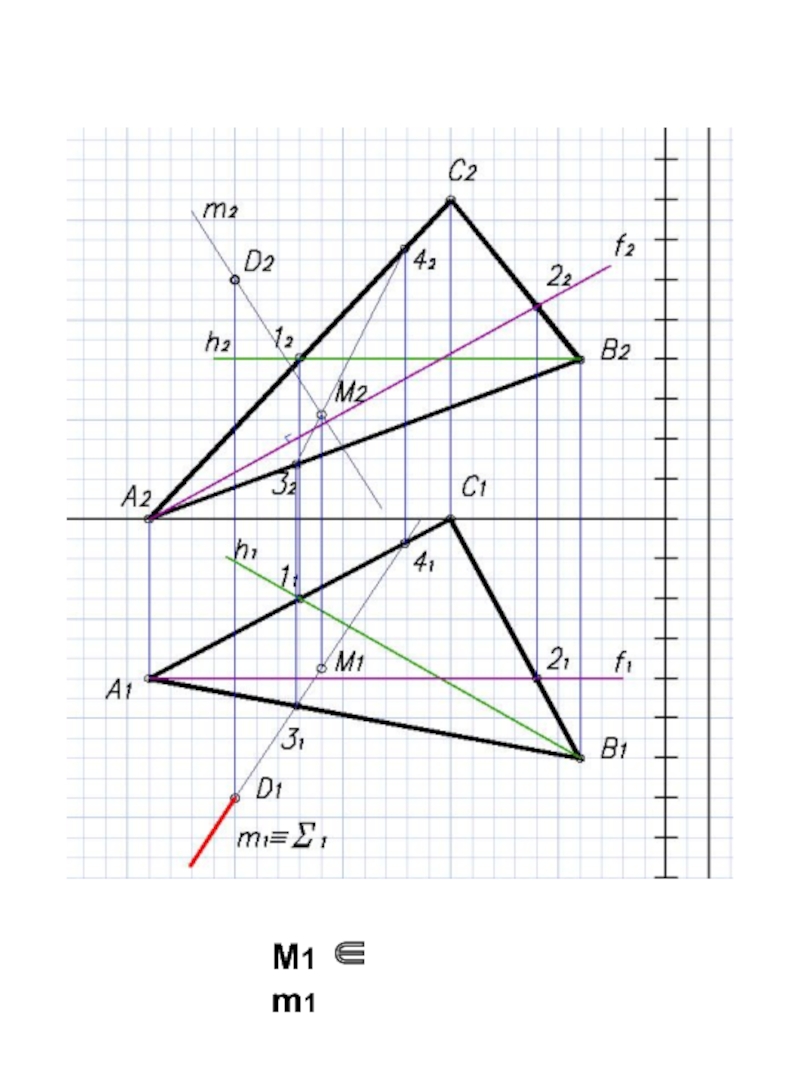

- 23. Слайд 23
- 24. Слайд 24

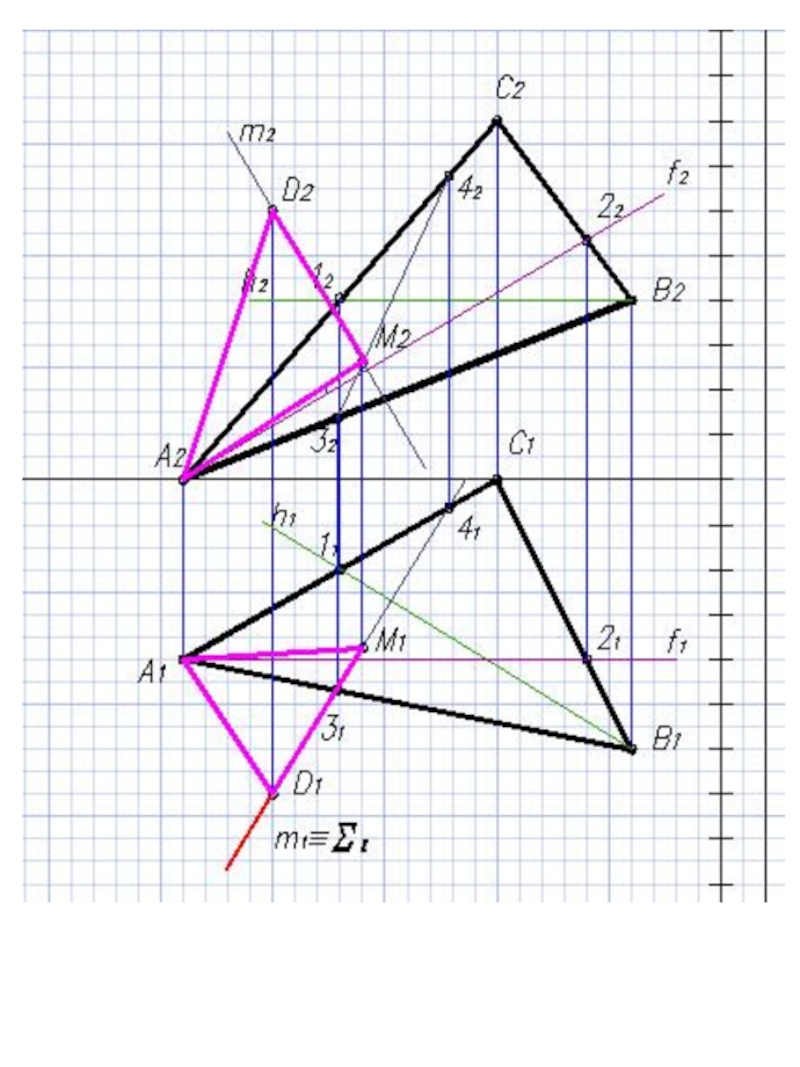

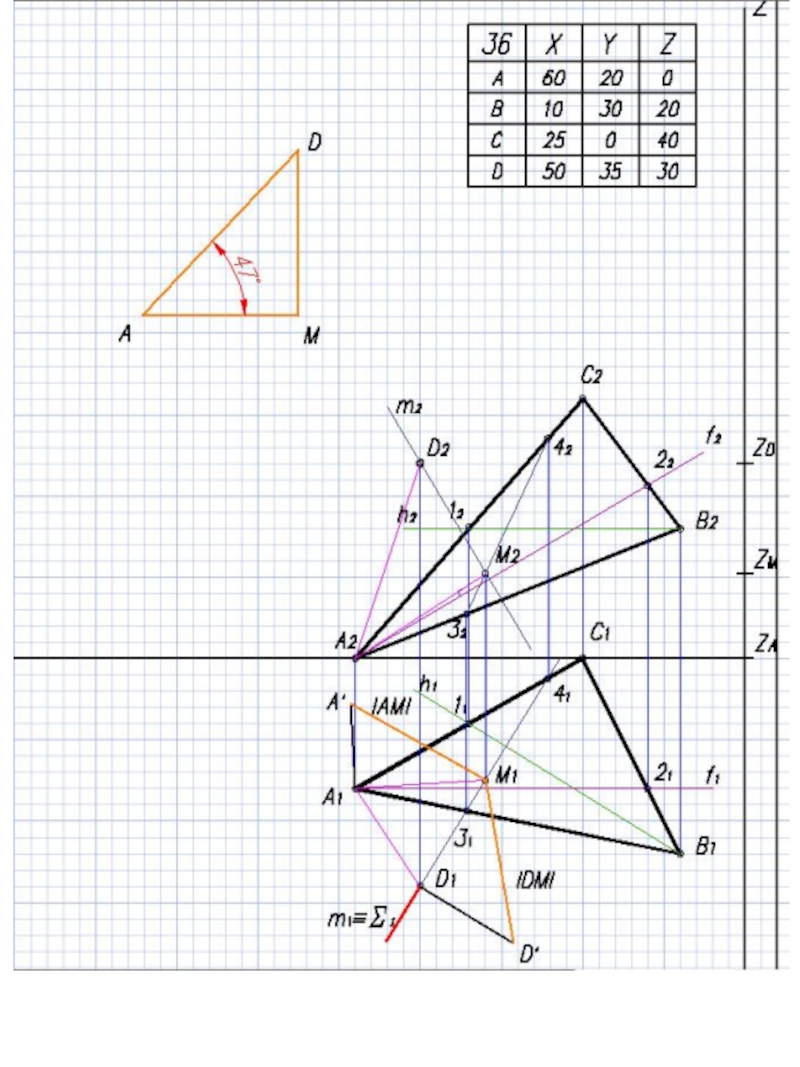

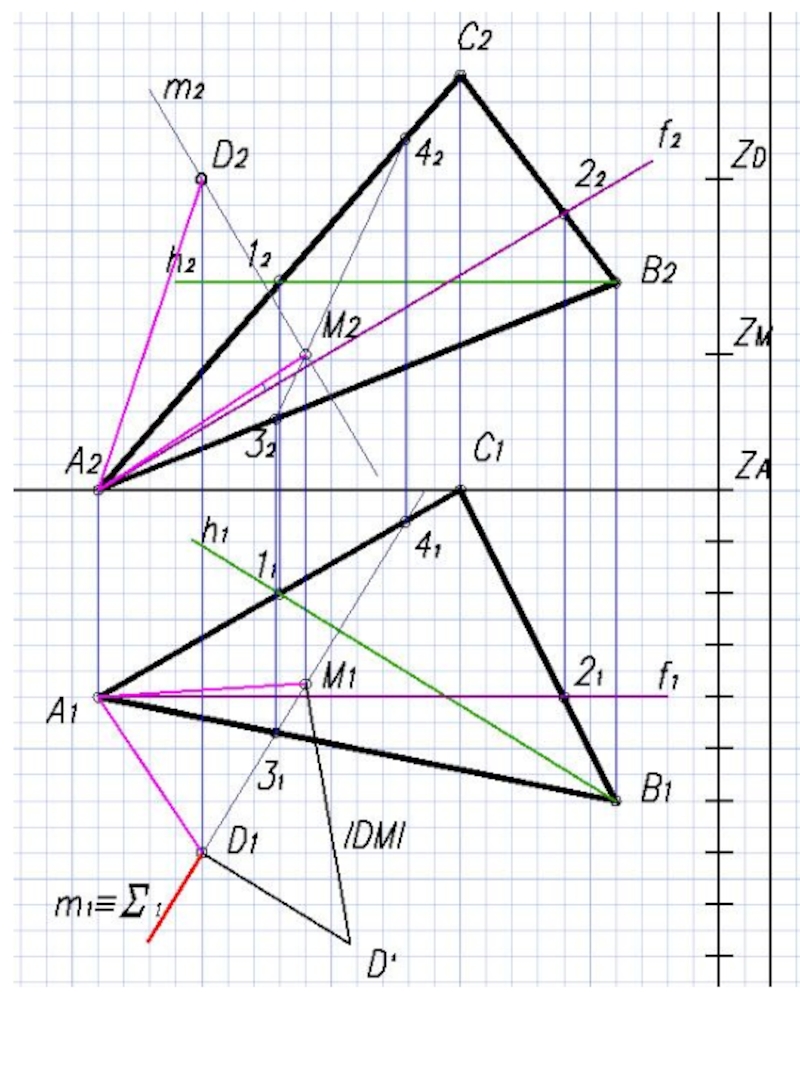

- 25. Методом прямоугольного треугольника находим натуральные величины отрезков DM и AM
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28

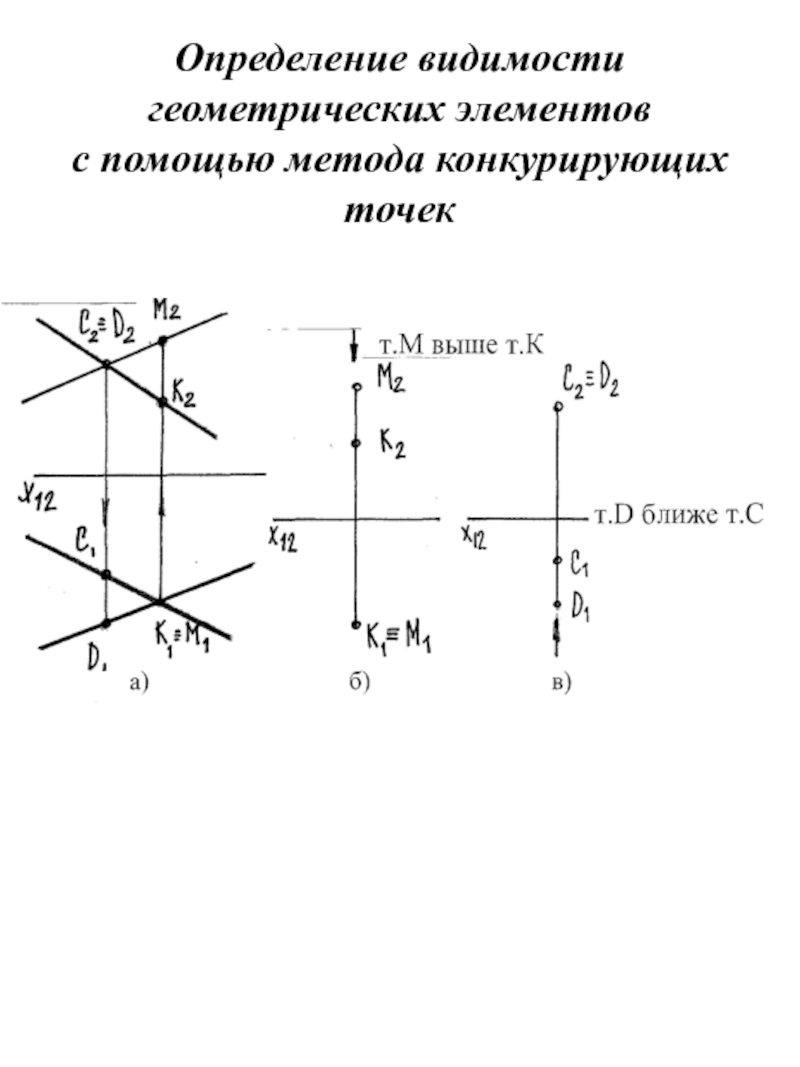

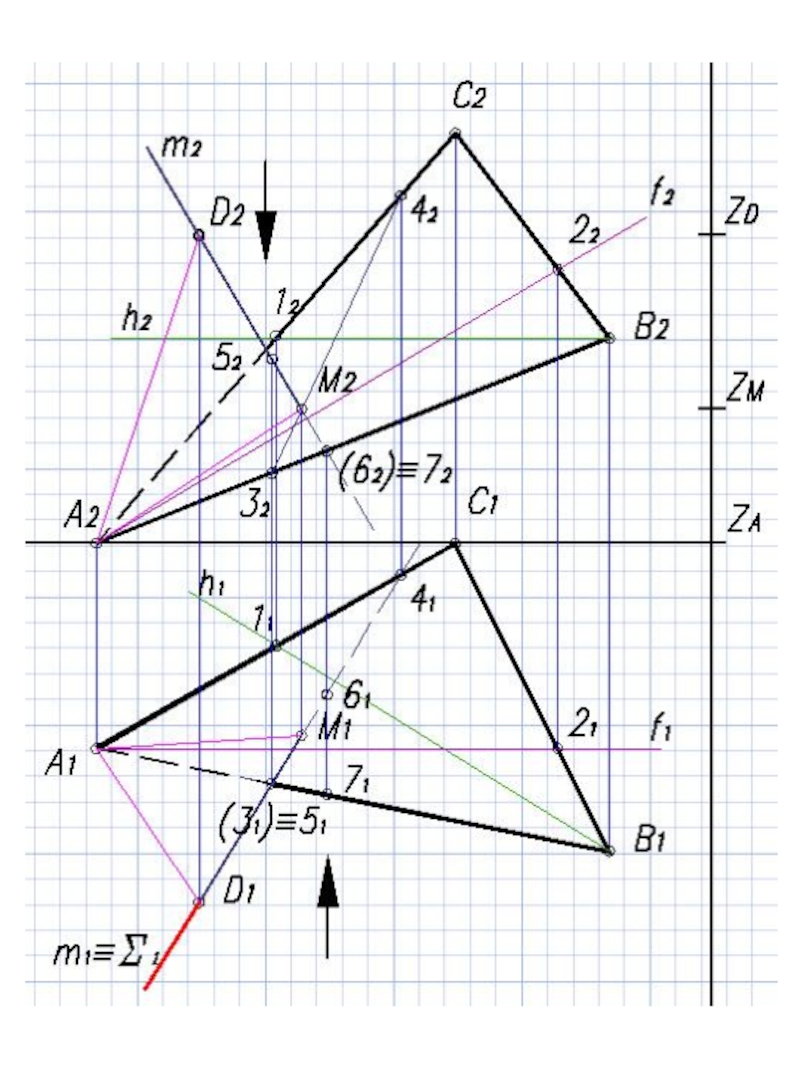

- 29. Определение видимости геометрических элементов с помощью метода конкурирующих точек
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Скачать презентанцию
Координаты точек A, B, C, D в миллиметрах по вариантам заданий
Слайды и текст этой презентации
Слайд 1ЭПЮР №1
ТОЧКА, ПРЯМАЯ, ПЛОСКОСТЬ
Определить натуральную величину угла между прямой AD
и плоскостью треугольника ABC.
в масштабе 2:1

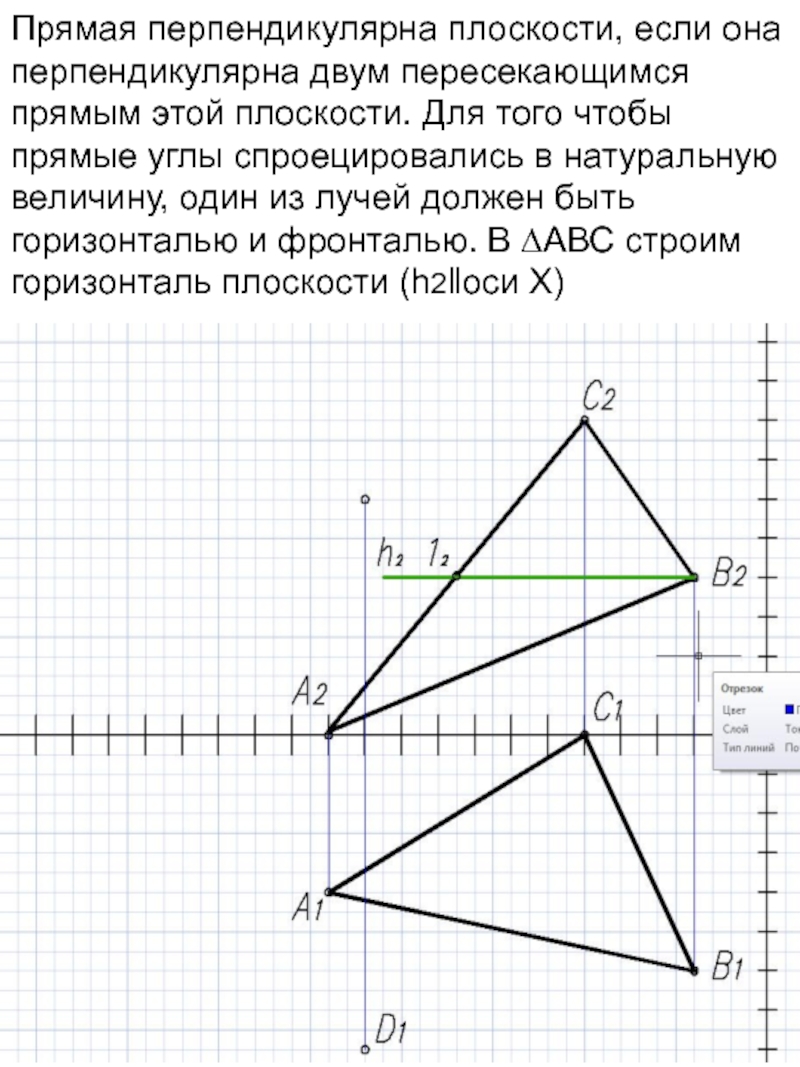

Слайд 11Прямая перпендикулярна плоскости, если она перпендикулярна двум пересекающимся прямым этой
плоскости. Для того чтобы прямые углы спроецировались в натуральную величину,
один из лучей должен быть горизонталью и фронталью. В ∆АВС строим горизонталь плоскости (h2‖оси X)

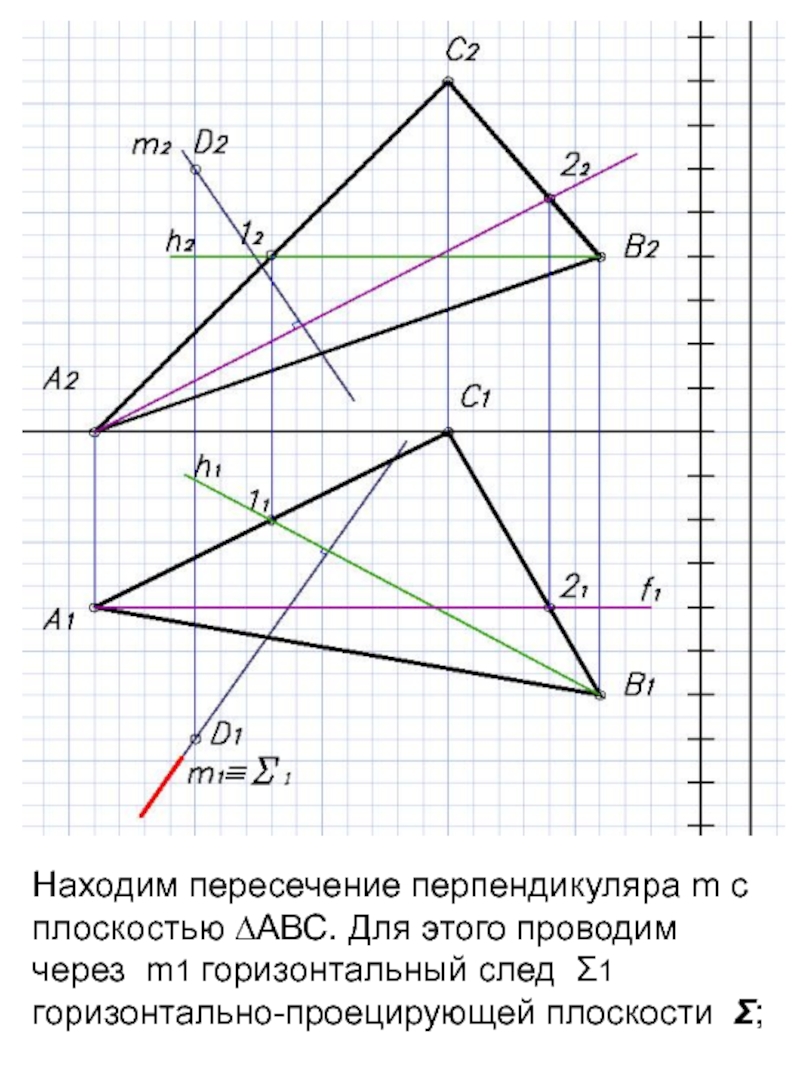

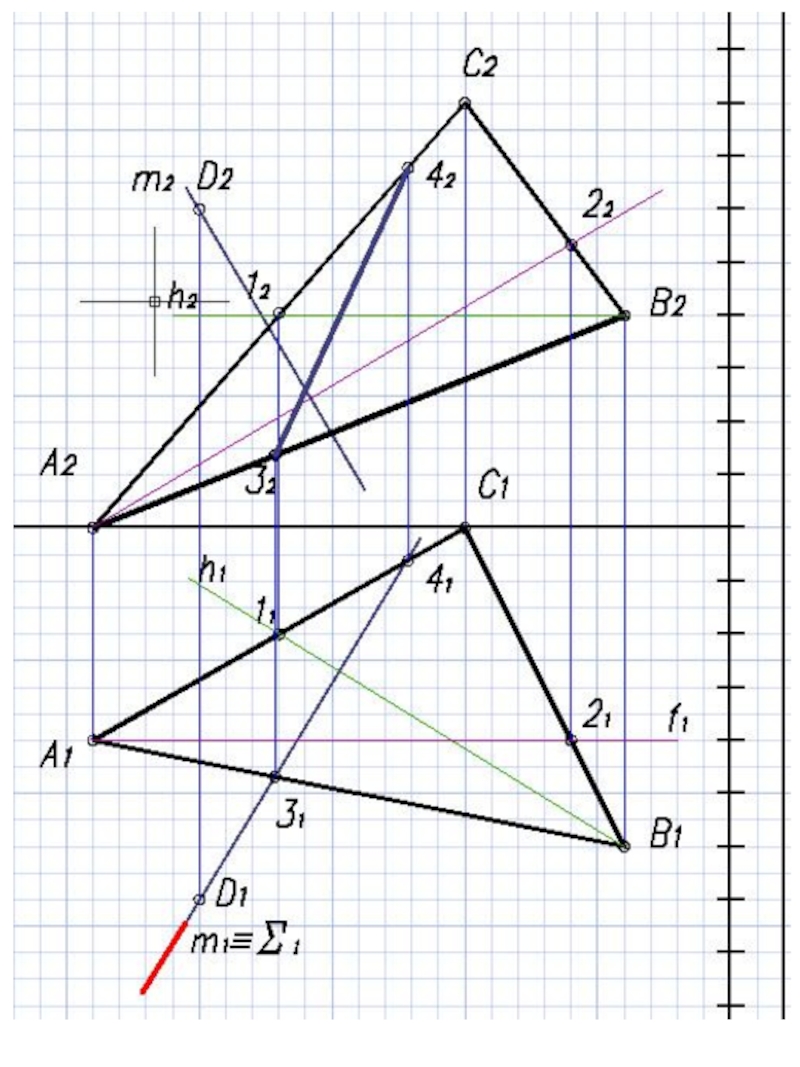

Слайд 18Находим пересечение перпендикуляра m c плоскостью ∆АВС. Для этого проводим
через m1 горизонтальный след Σ1 горизонтально-проецирующей плоскости Σ;
