Факультет военного образования ЦИКЛ Ракетных войск стратегического назначения

Санкт-петербургского университета аэрокосмического приборостроения по направлению (специальности)
411100 «Эксплуатация и ремонт

систем управления баллистических стратегических ракет и проверочно-пускового оборудования ракетных комплексов наземного базирования»
«Военная топография»

азимутам»
Практическое занятие № 1:
«Магнитный азимут»

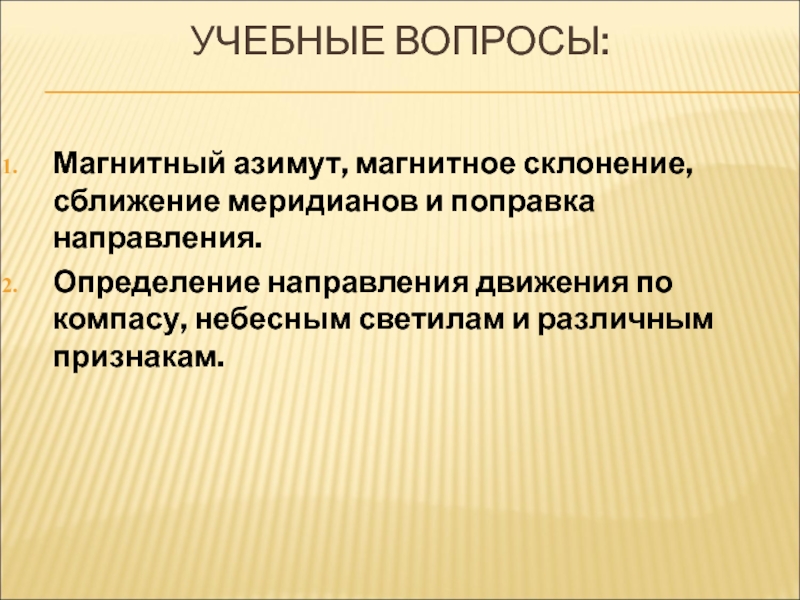

направления движения по компасу, небесным светилам и различным признакам.

направления.

при приближении к полюсу.

магнитное поле Земли:
1. Главное поле. Более 90% общего магнитного поля

порождается во внешнем жидком ядре планеты. Главное поле меняется очень медленно.
2. Магнитные аномалии земной коры, вызванные остаточной намагниченностью горных пород. Изменения очень медленные.
3. Внешние поля, порожденные токами в ионосфере и магнитосфере Земли. Изменения очень скоротечные.
4. Электрические токи в коре и внешней мантии возбуждаемые изменениями внешних полей. Изменения быстрые.
5. Влияние океанических течений.

кривая – траектория среднего полюса с 1890 по 2000 г.

и направлением на предмет отсчитанным по часовой стрелке.
Магнитный азимут (Ам)

— угол между северным направлением магнитного меридиана и направлением на предмет отсчитанным по часовой стрелке.
Дирекционный угол (α, ДУ) — угол между северным направлением вертикальной линии координатной сетки на карте и направлением на предмет, отсчитанный по ходу часовой стрелки.

меридиана и направлением магнитного меридиана. Если северный конец магнитной стрелки

отклоняется от истинного меридиана на восток, магнитное склонение считается положительным, а на запад — отрицательным.

меридиана и вертикальной линией координатной сетки.

данной точки;
L0 – долгота осевого меридиана зоны, в которой расположена

точка;
B – широта данной точки.
Широту и долготу точки определяют по карте с точностью до 30', а долготу осевого меридиана зоны рассчитывают по формуле:
L0=6º×n-3,
где: n – номер зоны.

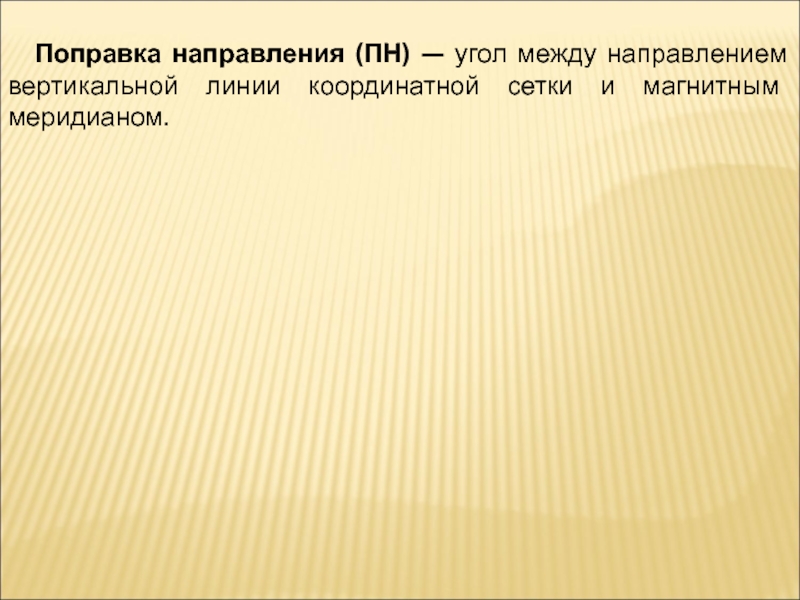

сетки и магнитным меридианом.

= Ам + (±δ);
Аи = α + (±γ);

Ам = Аи

- (±δ);
Ам = α - (±ПН);

α = Ам + (±ПН);
α = Аи - (±γ).

различным признакам
