ФАЗОВЫЕ ПРЕВРАЩЕНИЯ В ТИТАНОВЫХ СПЛАВАХ ПРИ НЕПРЕРЫВНОМ ОХЛАЖДЕНИИ
Содержание
- 1. ФАЗОВЫЕ ПРЕВРАЩЕНИЯ В ТИТАНОВЫХ СПЛАВАХ ПРИ НЕПРЕРЫВНОМ ОХЛАЖДЕНИИ
- 2. ДИАГРАММЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ПРЕВРАЩЕНИЙ ПРИ НЕПРЕРЫВНОМ ОХЛАЖДЕНИИ ИЗ -ОБЛАСТИTi-11VTi-18V
- 3. ДИАГРАММА «ФАЗОВЫЙ СОСТАВ - СОДЕРЖАНИЕ ХРОМА - СКОРОСТЬ ОХЛАЖДЕНИЯ» СПЛАВОВ СИСТЕМЫ Ti-Cr
- 4. СТРУКТУРА СПЛАВОВ СИСТЕМЫ Ti-Cr, ОХЛАЖДЕННЫХ ОТ ТЕМПЕРАТУР
- 5. ДИАГРАММА «ФАЗОВЫЙ СОСТАВ - ТЕМПЕРАТУРА НАГРЕВА - СКОРОСТЬ ОХЛАЖДЕНИЯ» СПЛАВА ВТ6
- 6. ВЛИЯНИЕ СКОРОСТИ ОХЛАЖДЕНИЯ ИЗ -ОБЛАСТИ НА СТРУКТУРУ
- 7. ВЛИЯНИЕ СКОРОСТИ ОХЛАЖДЕНИЯ ИЗ -ОБЛАСТИ НА СТРУКТУРУ СПЛАВА ВТ6800С, 70К/с, х15000800С, 5К/с , х15000800С, 0,4К/с, х15000
- 8. ДИАГРАММА «ФАЗОВЫЙ СОСТАВ - ТЕМПЕРАТУРА НАГРЕВА - СКОРОСТЬ ОХЛАЖДЕНИЯ» СПЛАВА ВТ22
- 9. ВЛИЯНИЕ ТЕМПЕРАТУРЫ НАГРЕВА И СКОРОСТИ ОХЛАЖДЕНИЯ НА
- 10. ВЛИЯНИЕ ТЕМПЕРАТУРЫ НАГРЕВА (а - 900С,
- 11. ВЛИЯНИЕ ТЕМПЕРАТУРЫ И ВРЕМЕНИ СТАРЕНИЯ НА ТВЕРДОСТЬ СПЛАВА ВТ22, ЗАКАЛЕННОГО ОТ ТЕМПЕРАТУРЫ -ОБЛАСТИ (900С)Температуры старения:
- 12. ВЛИЯНИЕ РЕЖИМОВ СТАРЕНИЯ НА СТРУКТУРУ ОБРАЗЦОВ СПЛАВА
- 13. ВЛИЯНИЕ СКОРОСТИ ОХЛАЖДЕНИЯ ОТ ТЕМПЕРАТУР НА МЕХАНИЧЕСКИЕ СВОЙСТВА СПЛАВА ВТ22 ПОСЛЕ СТАРЕНИЯ НА МАКСИМАЛЬНУЮ ПРОЧНОСТЬ900С770С830С
- 14. Скачать презентанцию
ДИАГРАММЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ПРЕВРАЩЕНИЙ ПРИ НЕПРЕРЫВНОМ ОХЛАЖДЕНИИ ИЗ -ОБЛАСТИTi-11VTi-18V
Слайды и текст этой презентации

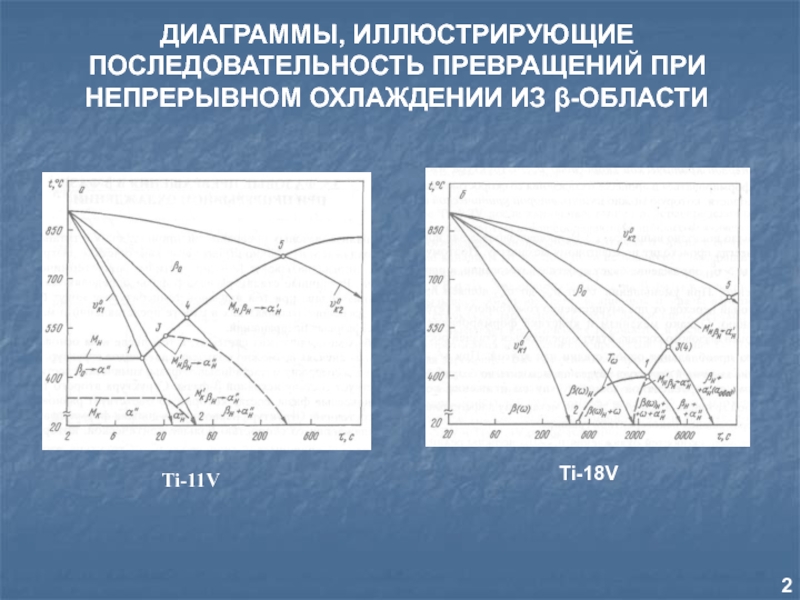

Слайд 2ДИАГРАММЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ПРЕВРАЩЕНИЙ ПРИ НЕПРЕРЫВНОМ ОХЛАЖДЕНИИ ИЗ -ОБЛАСТИ
Ti-11V
Ti-18V
Слайд 4СТРУКТУРА СПЛАВОВ СИСТЕМЫ Ti-Cr, ОХЛАЖДЕННЫХ ОТ ТЕМПЕРАТУР -ОБЛАСТИ С РАЗЛИЧНЫМИ
СКОРОСТЯМИ
Ti-2Cr, v=150К/с, х250
Ti-2Cr, v=0,4К/с , х250
Ti-5Cr, v=3К/с ,
х250 Ti-5Cr, v=0,4К/с , х250
Ti-5Cr, v=0,03К/с , х250
Ti-15Cr, v=0,03К/с , х250
Слайд 6ВЛИЯНИЕ СКОРОСТИ ОХЛАЖДЕНИЯ ИЗ -ОБЛАСТИ НА СТРУКТУРУ СПЛАВА ВТ6
70К/с, х250
5К/с , х250
0,4К/с , х250
0,03К/с , х250
Слайд 7
ВЛИЯНИЕ СКОРОСТИ ОХЛАЖДЕНИЯ ИЗ -ОБЛАСТИ НА СТРУКТУРУ СПЛАВА ВТ6
800С, 70К/с,
х15000
800С, 5К/с , х15000
800С, 0,4К/с, х15000
Слайд 9ВЛИЯНИЕ ТЕМПЕРАТУРЫ НАГРЕВА И СКОРОСТИ ОХЛАЖДЕНИЯ НА СТРУКТУРУ СПЛАВА ВТ22
900С,
70К/с, х1000
900С, 0,03К/с, х15000
860С, 4К/с, х15000
860С, 0,4К/с, х15000
830С, 12К/с, х15000
830С,
0,03К/с, х15000
Слайд 10ВЛИЯНИЕ ТЕМПЕРАТУРЫ НАГРЕВА (а - 900С, б - 830С, в
- 770С) И СКОРОСТИ ОХЛАЖДЕНИЯ НА МЕХАНИЧЕСКИЕ СВОЙСТВА ПРИ РАСТЯЖЕНИИ
СПЛАВА ВТ22

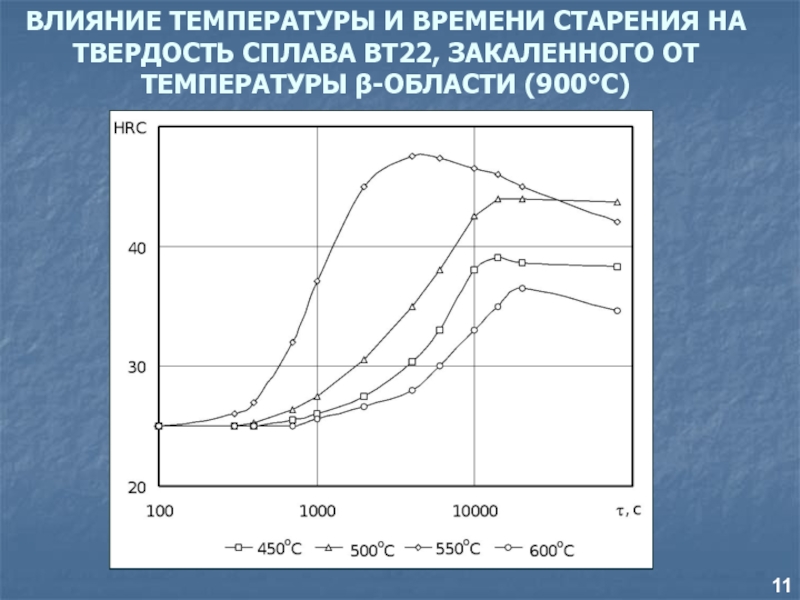

Слайд 11ВЛИЯНИЕ ТЕМПЕРАТУРЫ И ВРЕМЕНИ СТАРЕНИЯ НА ТВЕРДОСТЬ СПЛАВА ВТ22, ЗАКАЛЕННОГО
ОТ ТЕМПЕРАТУРЫ -ОБЛАСТИ (900С)
Температуры
старения:
Слайд 12ВЛИЯНИЕ РЕЖИМОВ СТАРЕНИЯ НА СТРУКТУРУ ОБРАЗЦОВ СПЛАВА ВТ22, ЗАКАЛЕННЫХ ОТ
900С
400С, 1 ч, х250
400С, 8 ч, х250
550С, 1 ч, х250
550С,
8 ч, х250
Слайд 13ВЛИЯНИЕ СКОРОСТИ ОХЛАЖДЕНИЯ ОТ ТЕМПЕРАТУР НА МЕХАНИЧЕСКИЕ СВОЙСТВА СПЛАВА ВТ22
ПОСЛЕ СТАРЕНИЯ НА МАКСИМАЛЬНУЮ ПРОЧНОСТЬ
900С
770С
830С
