Федеральное агенство по образованию Государственное образовательное учреждение

“Хакасский Государственный Университет им. Н.Ф. Катанова” Институт естественных наук и

математики Организация действий по тушению пожара и проведению аварийно-спасательных работ с расчетом необходимых сил и средств на здание МБОУ «Таштыпской средней общеобразовательной школы №1», расположенное по адресу: с. Таштып, ул. Луначарского, 16

Выполнил:
студент гр. БЖ-32
Томочаков Мартин Владимирович
Руководитель:
Чичинина С.В., кандидат биологических наук

Возможно некоторые учащиеся, не способны самостоятельно эвакуироваться в экстренных ситуациях.

Для этого в каждой организации создан план эвакуации в случае пожара. Ежегодно проводятся тренировки по эвакуации.

Актуальность курсовой работы

Таштып.

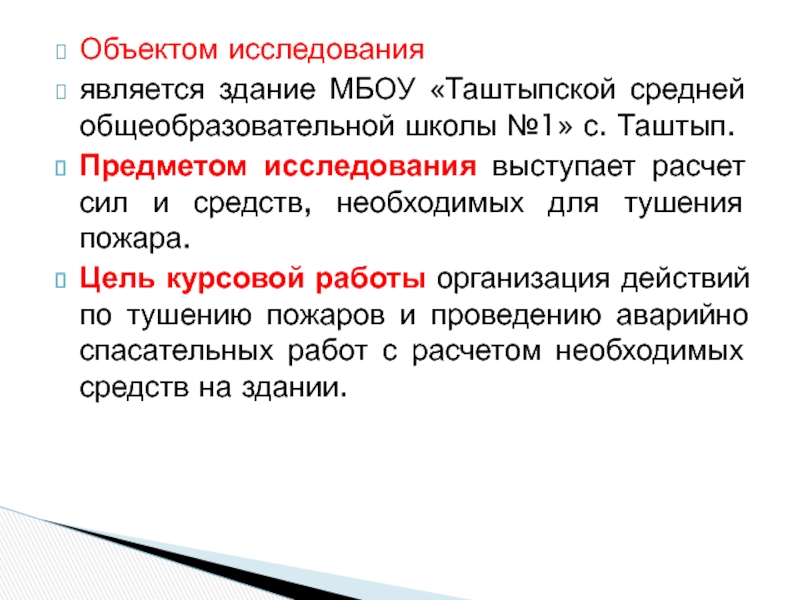

Предметом исследования выступает расчет сил и средств, необходимых для тушения

пожара.
Цель курсовой работы организация действий по тушению пожаров и проведению аварийно спасательных работ с расчетом необходимых средств на здании.

спасательных работ с расчетом необходимых средств на здании
рассмотреть оперативно –

тактическую характеристику МБОУ «Таштыпской средней общеобразовательной школы №1» с. Таштып.
сделать прогноз развития пожара МБОУ «Таштыпской средней общеобразовательной школы №1» с. Таштып.
выяснить организацию по спасению людей
рассмотреть организацию тушения пожара подразделепний пожарной охраны

Задачи исследования:

линейный график выполнения общих действий по тушению пожаров (последовательный процесс);

б - сетевой график выполнения общих и частных действий по тушению пожаров (последовательно-параллельный процесс)

справочным данным и анализу пожаров на объектах с характерной пожарной

нагрузкой интенсивность подачи воды составит – 0,2 л/м с.. Время до сообщения о пожаре по условиям объекта не превышает 5 мин, а боевого развёртывания с установкой автоцистерны на водонапорную башню – 6 мин. Линейная скорость распространения огня составит 0,6 м/мин. Размеры кабинета11,29 х 5,93 м. Общая площадь 66,9м2.
2) возникновение пожара в кабинете технологии на первом этаже здания. По справочным данным и анализу пожаров на объектах с характерной пожарной нагрузкой интенсивность подачи воды составит – 0,1 л/м с.. Время до сообщения о пожаре по условиям объекта не превышает 5 мин, а боевого развёртывания с установкой автоцистерны на водонапорную башню – 6 мин. Линейная скорость распространения огня составит 0,6 м/мин. Размеры кабинета 11,44 х 5,71м. Общая площадь 65,3 кв.м.

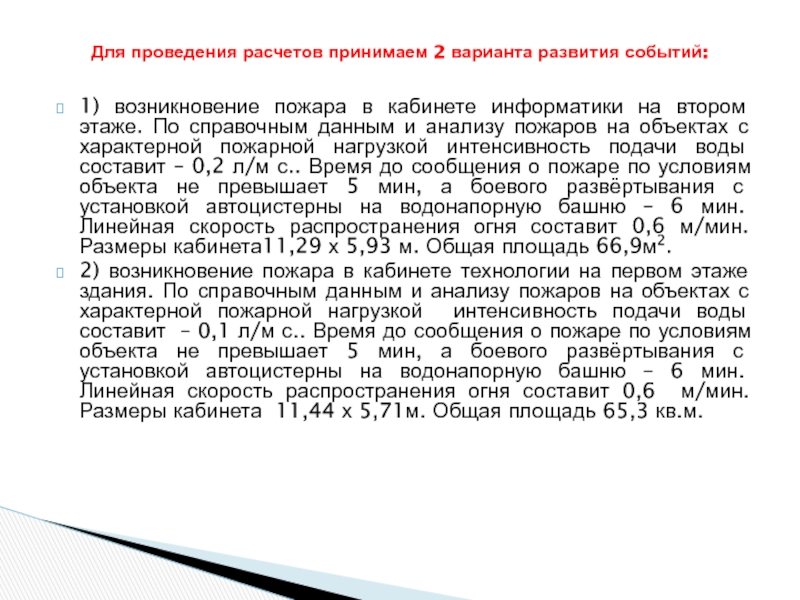

Для проведения расчетов принимаем 2 варианта развития событий:

подразделения (ПЧ-61):
tсв = tдс + tсб + tсл + tбр

= 5 + 1 + 2,6 + 6 = 14,6 мин. (1)
где tсл - время следования первого караула до места пожара, мин.;
tсл = L х 60 / 45 = 2 х 60 / 45 = 2,6 мин.
tбр - время боевого развертывания караула, мин.
tдс - время развития пожара от момента его возникновения до сообщения о нем в пожарную часть, мин. Оно принимается: для объектов оборудованных АПС и АУПЗ – 5 мин, для остальных объектов – 10 мин.
tсб - время сбора и выезда пожарных подразделений на пожар.
Вывод: обрушение строительных конструкций не произойдёт так как предел огнестойкости 2,5 часа что  tсв (14 мин.).

Расчет сил и средств (вариант 1):

+ 0,6 х (14 – 10) = 5,4 м. (2)
где

t2= tсв-10=14 -10 = 4 мин.
Определяем площадь пожара:
Учитывая размеры кабинета информатики (11,29 х 5,93 м2), и место возникновения, очаг пожара расположен по центру у южной стены, к моменту прибытия первого подразделения пожар будет распространяться по угловой форме. Площадь пожара на момент подачи первого ствола составит:
Sп1=0,5 R2 = 0,5 х 3,16 х 5,42 = 46 м2 (3)
Где  - угол, внутри которого происходит развитие пожара, рад.
угол 1800 = 3,16 рад.
Определяем площадь тушения пожара:
Учитывая оперативно-тактические особенности объекта пожара, тушение пожара будет производиться по фронту ручными стволами с глубиной тушения h= 5 м. Следовательно, площадь тушения пожара будет равна:
S т1=0,5 h (2R - h) = 0,5 х 3,14 х 5 х (2 х 5,4 – 5)= 45,5 м2 (4)
Определяем требуемый расход для локализации при тушении по фронту:
Qтр =Sт Iттр= 45,5 х 0,2 = 9,1 л/с (5)
Определяем необходимое количество стволов для локализации и тушения пожара:
Nств. = Qтр /Qств = 9,1 / 7 = 2 ствол «А» (6)
Из полученных данных и тактических возможностей караула ПЧ-61 следует, что подача требуемого количества стволов на тушение караулом ПЧ-61 возможна, при этом фактический расход на тушение составит:
Qф = Nств А х Qств А = 2 х7 = 14 л/с (7)
Qтр < Qф 9,1 л/с < 14 л/с следовательно локализация в данный момент времени возможна при правильном введении стволов.
Определяем требуемое количество стволов на защиту:
Исходя из тактических соображений и учитывая конструктивные особенности здания, необходимо организовать защиту смежных помещений.
Qзтр (смежных помещений) = Sз*0,25* Iттр = 46*0,25*0,2=2,3 л/с Sз = Sп=46 м2
Nзств.(смежных помещений) = Qзтр /Qств=2,3/3,7 = 1ств. «Б», принимаем на защиту смежных помещений 1 ств. «Б», и 1 ств. «Б» на защиту вышележащего этажа.
Определяем фактический расход воды на тушение и защиту:
Qт+зф = Nств х Qств = 2 х 7+1 х 3,7 = 17,7 л/с (8)
Определяем количество машин для подачи стволов с учетом использования насосов на максимальную мощность.
Nм= Qф/0,8 Qн=17,7/0,8*40=0,8 = 1 АЦ (9)
Определяем требуемую численность личного состава:
Nл/с = Nтуш гдзс*3 +Nзащ. гдзс*3 + Nрез гдзс*3 + NПБ *1+ Nл*2+ Nст*2+ (РТП,НШ) = 3*3+ 3*3+3*3+2*1+1*2+3*2+2= 39 чел. (10)
Определяем требуемое количество отделений основного назначения.
Nотд. = 39/4 = 10 отделений
ВЫВОД: сил и средств по вызову № 2 для тушения пожара в кабинете недостаточно. Для успешного тушения пожара требуется организовать сбор резервного личного состава гарнизона и ввод резервной техники.

Находим путь, пройденный огнем:

подразделения (ПЧ-61):
tсв = tдс+ tсб+ tсл + tбр = 5

+ 1 + 2 + 6 = 14 мин. (11)
где tсл - время следования первого караула до места пожара, мин.;
tсл = L х 60 / 45 = 1,5 х 60 / 45 = 2 мин.
tбр - время боевого развертывания караула, мин.
tдс - время развития пожара от момента его возникновения до сообщения о нем в пожарную часть, мин. Оно принимается: для объектов оборудованных АПС и АУПЗ – 5 мин, для остальных объектов – 10 мин.
tсб - время сбора и выезда пожарных подразделений на пожар.
Вывод: обрушение строительных конструкций не произойдёт так как предел огнестойкости 2,5 часа что  tсв (14 мин.).
Находим путь, пройденный огнем:
Rп =0,5.Vл.10+Vл.(св - 10) = 0,5 х 0,6 х 10 + 0,6 х (14 – 10) = 5,4 м. (12)
где t2= tсв-10=14 -10 = 4 мин.
Определяем площадь пожара:
Учитывая размеры кабинета трудов (11,44 х 5,71м) и место возникновения, очаг пожара расположен в углу, к моменту прибытия первого подразделения пожар будет распространяться по угловой форме. Площадь пожара на момент подачи первого ствола составит:
Sп=0,5 R2 = 0,5 х 1,58 х 5,4 2 = 23 м2 (13)
Где  - угол, внутри которого происходит развитие пожара, рад. угол  900 = 1,58 рад.
Определяем площадь тушения пожара:
Учитывая оперативно-тактические особенности объекта пожара, тушение пожара будет производиться по фронту ручными стволами с глубиной тушения h= 5 м. Следовательно, площадь тушения пожара будет равна:
Sт=0,25h (2R - h) = 0,25 х 3,14 х 5 х (2 х 5,4 – 5) =22,7 м2 (14)

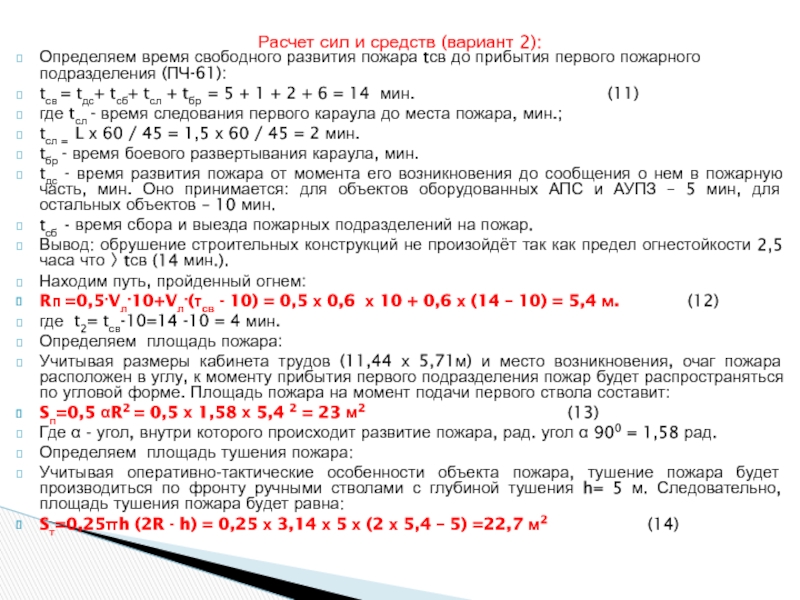

Расчет сил и средств (вариант 2):

Iттр= 22,7 х 0,1 = 2,27 л/с (15)
Определяем необходимое количество

стволов для локализации и тушения пожара:
Nств. = Qтр /Qств = 2,27 / 3,7 = 1 ствол «Б» (16)
Из полученных данных и тактических возможностей караула ПЧ-61 следует, что подача требуемого количества стволов на тушение караулом ПЧ-61 возможна, реально может быть подано 1 ствол «Б» на тушение и 1 ствол «Б» на защиту смежных помещений при этом фактический расход на тушение составит:
Qф = Nств Б х Qств Б = 2 х 3,7 = 7,4 л/с (17)
Qтр < Qф 2,27 л/с < 7,4 л/с следовательно локализация в данный момент времени возможна правильном введении стволов.
Определяем требуемое количество стволов на защиту: исходя из тактических соображений и учитывая конструктивные особенности здания, необходимо организовать защиту смежных помещений со стороны коридора и вышерасположенного этажа.
Qзтр(1 этажа) = Sз*0,25* Iттр = 23*0,25*0,1=0,57 л/с Sз = Sп = 23 м2
Nзств.Б(2 этажа) = Qзтр /Qств=0,57/3,7 = 1 ств. «Б» принимаем на защиту второго этажа.
Qзтр(смеж. пом. вост. ст.) = Sз*0,25* Iттр = 18 *0,25*0,1=0,45 л/с Sз = 4,5 х 4 = 18 м2
Nзств.Б(смеж. пом. вост. ст.) = Qзтр /Qств=0,45/3,7 = 1 ств. «Б» принимаем на защиту смежных помещений с восточной стороны 1-го этажа.
Qзтр(смеж. пом. зап. ст.) = Sз*0,25* Iттр = 18 *0,25*0,1=0,45 л/с Sз = 4,5 х 4 = 18 м2
Nзств.Б(смеж. пом. зап. ст.) = Qзтр /Qств=0,45/3,7 = 1 ств. «Б» принимаем на защиту смежных помещений с западной стороны 1-го этажа.
Итого на организацию защитных действий требуется подать 3 ств. «Б».
Определяем фактический расход воды на тушение и защиту:
Qт+зф = Nств Т х Qств Т + Nств З х Qств З = 1 х 3,7 + 3 х 3,7 = 14,8 л/с (18)
Определяем количество машин для подачи стволов с учетом использования насосов на максимальную мощность.
Nм= Qф/0,8 Qн=14,8/0,8*40=0,4 = 1 АЦ (19)
Определим предельную длину прокладки магистральных рукавных линий при схеме подачи 2 стволов «Б» (Qств = 3,7 л/с) и 1 ствола «А» (Qств = 7 л/с) на одной линии, Zств примем - 12 м. из расчета подачи стволов на 3 этаж.
(20)
Определяем требуемую численность личного состава.
Nл/с = Nтуш гдзс*3 +Nзащ. гдзс*3 + Nрез гдзс*3 + NПБ *1+ Nл*2+ (РТП,НШ) = 3*3+ 3*3+3*3+2*1+2*2+2= 26 чел. (21)
Определяем требуемое количество отделений основного назначения.
Nотд. = 26/4 = 7 отделений

в кабинете технологии на первом этаже недостаточно. Для успешного тушения

пожара требуется организовать сбор резервного личного состава гарнизона и ввод резервной техники.

ВЫВОД:

№2.
Определить решающее направление ввода сил и средств и сосредоточить там

необходимое количество сил и средств.
Уточнить какие меры были приняты персоналом по эвакуации людей, наличии людей в зоне пожара, при необходимости организовать их эвакуацию.
Организовать проверку всех помещений на наличие людей.
На тушение подавать стволы с большим расходом («А»).
Организовать подачу стволов на защиту смежных и вышерасположенных помещений.
Создать боевые участки тушения пожара (БУ):
БУ-1 тушение пожара, проверка помещений на наличие людей;
БУ-2 защита смежных помещений, проверка помещений на наличие людей;
Создать штаб пожаротушения, включить в состав штаба представителя объекта.
Тушение производить звеньями ГДЗС ввиду сильного задымления.
Для тушения использовать ВНБ.
Определить возможность и порядок эвакуации материальных ценностей,
Организовать привлечение экипажей БСМП, распределить для приёма возможных пострадавших.

Рекомендации РТП

в состав штаба представителя объекта.
Организовать доставку резервных баллонов к ДАСВ,

создать резерв звеньев ГДЗС.
Произвести расчет сил и средств с учетом складывающейся обстановки, организовать расстановку сил и средств.
Организовать связь на пожаре и докладывать об обстановке на пожаре РТП и в ПСЧ.
Организовать взаимодействие привлекаемых служб и персонала.

Рекомендации НШ

и средств, необходимых для тушения пожара.
Обеспечить бесперебойную подачу огнетушащих веществ.
Провести

разведку дополнительных водоисточников.
Организовать доставку резервных баллонов к ДАСВ, создать резерв звеньев ГДЗС.
Для тушения использовать ВНБ.
Организовать своевременное обеспечение пожарной техники ГСМ и другими эксплуатационными материалами.
Создать запас пожарных рукавов и контролировать исполнение работ по защите магистральных рукавных линий. В холодное время года организовать прокладку резервных, сухих магистральных линий.
Организовать привлечение экипажей БСМП, распределить для приёма возможных пострадавших.
Организовать пункт обогрева и питания личного состава (в холодное время года).

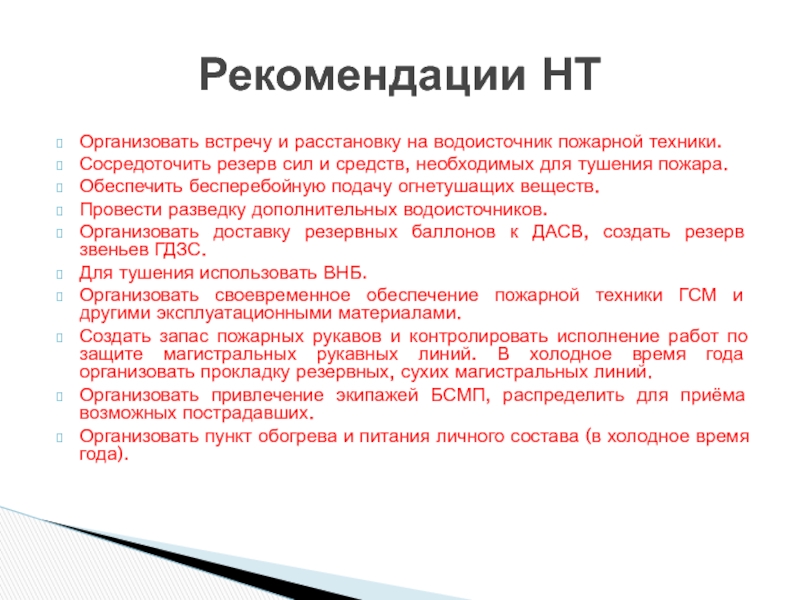

Рекомендации НТ

пожара (задействовать ДПД объекта и полицию).
3. Организовать посты безопасности, проверить

наличие связи со звеньями ГДЗС, УТП, сосредоточить 50% запас баллонов СИЗОД, организовать резервные звенья ГДЗС.
4. Организовать пункт медицинской помощи пострадавшим прибывшими бригадами скорой медпомощи, вести учет пострадавших.
5. Проинструктировать НБУ по вопросам соблюдения личным составом техники безопасности на боевых участках.
6. Проверить у личного состава, задействованного в ликвидации пожара, наличие и исправность боевой одежды, средств защиты, средств связи и освещения, необходимой экипировки, ПТВ, шансового инструмента, средств спасания и самоспасания.
7. Контролировать правильность прокладки, крепления и защиты магистральных и рабочих рукавных линий.
8. Определить сигналы опасности, их способы передачи для личного состава из опасных зон.
9. При работе личного состава на высотах, следить за правильным использованием страхующих средств, при использовании ручных и автолестниц следить за правильной их установкой.
10. При обнаружении нарушений техники безопасности, немедленно принять меры к их устранению.
11. Поддерживать связь с НШ, докладывать о принятых мерах для обеспечения безопасных условий работы личного состава.

Рекомендации ответственному за охрану труда

эвакуированных товаро-материальных ценностей.
3. Организует взаимодействие обслуживающего персонала с подразделениями пожарной

охраны.
4.Осуществляет общее руководство действиями персонала объекта.
5. Организует свою работу согласно утвержденных инструкций.

Рекомендации представителю объекта

проведению аварийно спасательных работ с расчетами необходимых сил и средств.

В курсовой работе были выполнены поставленные цель и задачи. В ходе выполнения курсовой работы мы спрогнозировали возможную обстановку на следующие моменты времени: обнаружение пожара, прибытие первых подразделений, локализация пожара. В первой части работы изложены оперативно-тактическая характеристика объекта. Для организованной эвакуации людей, на путях эвакуации смонтировано аварийное освещение (работающее в автономном режиме) и световая навигация.
Представлен расчет сил и средств для тушения пожара. При подаче необходимого количества стволов ПГ можно использовать без осуществления перекачки, так как расстояние до ПГ – 15 м., до водонапорной башни 150 м. Сил и средств по вызову № 2 для тушения пожара в кабинетах технологии и информатики недостаточно. Для успешного тушения пожара требуется организовать сбор резервного личного состава гарнизона и ввод резервной техники. По расчетом получилось, что локализовать пожара для:
- 1 варианта, в кабинете информатики, можно осуществить подав 2 ствола «А» и 2 ствола «Б» на защиту смежных помещений;
- 2 варианта, в кабинете технологии, можно осуществить подав 1 ствол «Б» и 3 ствола «Б» на защиту смежных помещений. После расчетной части курсовой работы было составлено описание действий РТП, а так же краткие необходимые рекомендации для НШ, НТ, ответственному за охрану труда и представителю объекта. Все это в значительной степени облегчает работу РТП по тушению пожара на объекте.

Выводы
