Слайд 1Федеральное государственное автономное образовательное учреждение высшего образования
Санкт-Петербургский политехнический университет Петра

Великого
Инженерно-строительный институт
Кафедра «Строительств уникальных зданий и сооружений»
Курсовой проект
по дисциплине «Проектирование

промышленных и гражданских сооружений»

«Многоэтажное жилое здание со встроенными помещениями
и подземной автостоянкой»

Директор ИСИ,
зав.кафедрой:

Преподаватели:





Выполнил студент:

Н.И. Ватин, д.т.н., профессор

М.Д.Терех, к.т.н., доцент
З.А. Гаевская, канд.архитектуры,доцент
Л.В. Талипова, консультант
М.В. Гравит, к.т.н., доцент
С.С. Зимин, ст.преподаватель

А.Р. Кузьминых

Санкт-Петербург
2017

Федеральное государственное автономное образовательное учреждение высшего образованияСанкт-Петербургский политехнический университет Петра ВеликогоИнженерно-строительный институтКафедра «Строительств уникальных зданий и сооружений»Курсовой

Слайд 2St.Petersburg State Polytechnical University
Institute of Civil Engineering
Department “Construction of Unique

Buildings and Structures”
Course project
in the discipline «Complex design of industrial

and civil structures»

High-rise apartment building with integrated premises and underground parking

Head of department:

Teachers:






Prepared by:

N.I. Vatin, D. Sc., professor

M. D. Terekh, PhD, senior lecturer
Z.A, Gaevskaya, PhD of arhitecture
L.V. Talipova, consultant
M.V. Gravit, PhD, senior lecturer
S.S. Zimin, senior lecturer


A.R. Kuzminykh

Saint-Petersburg
2017

St.Petersburg State Polytechnical UniversityInstitute of Civil EngineeringDepartment “Construction of Unique Buildings and Structures”Course projectin the discipline «Complex

Слайд 3Declaratory note. Design assignment
High-rise apartment building with integrated premises and underground

parking
• number of bays - 3;
• number of floors –

14 - 18;
• height - 56,87 m;
• the height of residential floor - 3 m;
• the height of first floor - 4,2 m;
• underground parking - 4,1 m, 2,2 m clear height;

• сonstruction type – wireframe with skeleton walls;
• bearing walls - monolithic reinforced concrete, 200 mm, 300 mm, with underpinned piers;
• columns - reinforced concrete, 500x500 mm,700x700 mm;
• slabs - monolithic reinforced concrete, 200 mm;
• roof –flat roof with internal drain with accessible areas;
• exterior walls :aerated concrete – 375 mm.
Declaratory note. Design assignmentHigh-rise apartment building with integrated premises and underground parking• number of bays - 3;•

Слайд 4Перечень разработанных разделов проекта
2. Схема планировочной организации земельного участка
3. Архитектурные решения
4.

Конструктивные и объемно-планировочные решения
8. Перечень мероприятий по охране окружающей среды
9.

Мероприятия по обеспечению пожарной безопасности
10 .Мероприятия по обеспечению доступа инвалидов
10.1 Мероприятия по обеспечению соблюдения требований энергетической эффективности и требований оснащенности зданий, строений и сооружений приборами учета используемых энергетических ресурсов



Перечень разработанных разделов проекта 2. Схема планировочной организации земельного участка3. Архитектурные решения4. Конструктивные и объемно-планировочные решения8. Перечень мероприятий

Слайд 51. Постановление правительства РФ от 02.08.2012 № 87 О составе разделов

проектной документации и требованиях к их содержанию.
2. ГОСТ Р 21.102-2009 Основные

требования к проектной и рабочей документации.
3. ГОСТ 21.102-79 Общие данные по рабочим чертежам.
4. ГОСТ 21.110-95 Правило выполнения спецификации, оборудования, изделий и материалов.
5. ГОСТ 21.501-93 Правила выполнения архитектурно-строительных рабочих чертежей.
6. СП 42.13330.2011 Градостроительство. Планировка и застройка городских сельских поселений.
7. ГОСТ 21.508-93 Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий и сооружений и жилищно-гражданских объектов.
8. ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графических материалов и правила их нанесения на чертежах.
9. Градостроительный кодекс Российской Федерации от 29.12.2004 N 190-ФЗ (ред. от 07.03.2017)
10. СП 54.13330.2011 Здания жилые многоквартирные
11. СП 50.13330.2012 Тепловая защита зданий
12.ТСН 31-332-2006 Санкт-Петербурга Жилые и общественные высотные здания.
13.СП 23-102-2003 «Естественное освещение жилых и общественных зданий».
14.СП 59.13330.2012 Доступность зданий и сооружений для маломобильных групп населения
15.СП 35-101-2001 Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения.
16.21. Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности».
17.СП 20.13330.2011 Нагрузки и воздействия.
18.СП 52-103-2007 «Железобетонные монолитные конструкции зданий».
19.СНиП 2.02.01-83* «Основания зданий и сооружений».
20. СП 118.13330.2012 Общественные здания и сооружения.

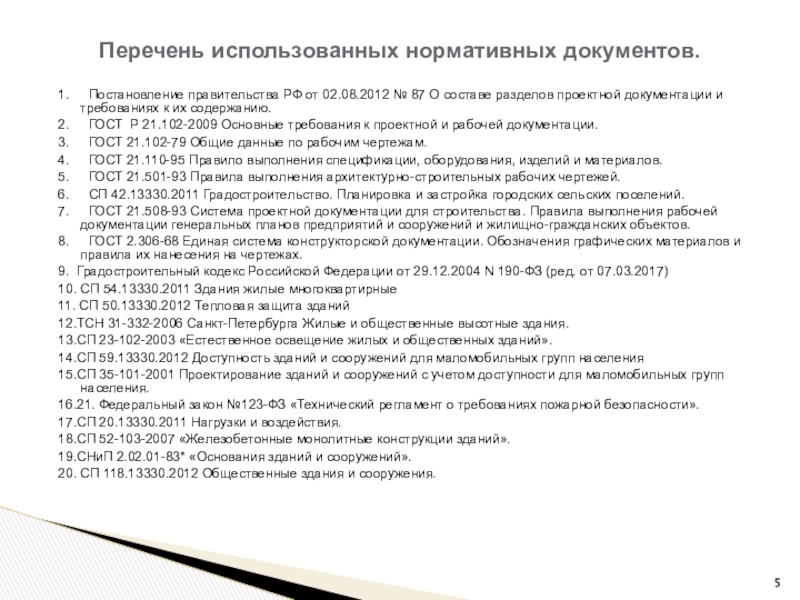

Перечень использованных нормативных документов.

1.	Постановление правительства РФ от 02.08.2012 № 87 О составе разделов проектной документации и требованиях к их содержанию.2.	ГОСТ

Слайд 6Федеральный закон от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности

зданий и сооружений»;
Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент

о требованиях пожарной безопасности»;
Постановление Правительства РФ от 16 февраля 2008 г. № 87 «О составе разделов проектной документации»
Постановление Правительства РФ от 25 апреля 2012 г. № 390 «О противопожарном режиме»
СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»;
СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»;
СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям»;
СП 8.13130.2013 «Системы противопожарной защиты. Источники наружного противопожарного водоснабжения»
СП 12.13130.2009 с изм.1 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»
СП 42. 133330 «Градостроительство. Планировка и застройка городских и сельских поселений»
СП 154.13130. 2013 «Встроенные подземные автостоянки»
СП 113.13330.2012 «Стоянки автомобилей»
СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
ГОСТ Р.12.2.143-2009 «Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Элементы систем. Классификация. Общие технические требования. Методы контроля».
ГОСТ Р 12.4.026-2001 «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний»
СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений, промышленных коммуникаций», утв. Пр.№ 280 Минэнергетики России от 30.06.2003.
НПБ 160-97 Цвета сигнальные. Знаки пожарной безопасности. Виды, размеры, общие технические требования

Перечень использованных нормативных документов.

Федеральный закон от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»;Федеральный закон от 22.07.2008 №

Слайд 7Перечень использованных компьютерных программ
Autodesk Revit 2016 – создание модели,

визуализация и выполнение чертежей АР

Autodesk Autocad 2014 – выполнение чертежей

АР

Lumion 6.0 – запись фотореалистичных изображений и видеоролика

САПФИР - создание расчетной схемы сооружения

Лира-САПР – анализ расчетной схемы сооружения

Sony Vegas Pro 13 – монтаж видео




Перечень использованных компьютерных программ Autodesk Revit 2016 – создание модели, визуализация и выполнение чертежей АРAutodesk Autocad 2014

Слайд 8Раздел 2. Схема планировочной организации земельного участка.
Информация об участке
Адрес строительства:

Санкт- Петербург, Парашютная ул., 50A
Рис.1 – Учаток на Генеральном плане
г.

Санкт-Петербурга

Рис 2- Участок на плане землепользования
г. Санкт-Петербурга

Раздел 2. Схема планировочной организации земельного участка.Информация об участкеАдрес строительства: Санкт- Петербург, Парашютная ул., 50AРис.1 – Учаток

Слайд 9Раздел 2. Схема планировочной организации земельного участка.
Информация об участке
Адрес строительства:

Санкт- Петербург, Парашютная ул., 50A
Рис.4 - Участок на публичной кадастровой

карте г. Санкт-Петербурга

Рис3. - Участок на схеме границ действия предельных параметров разрешенного строительства, реконструкции объектов капитального строительства в части предельной высоты зданий и сооружений.

Раздел 2. Схема планировочной организации земельного участка.Информация об участкеАдрес строительства: Санкт- Петербург, Парашютная ул., 50AРис.4 - Участок

Слайд 10Section 2. Planning organization of the building territory.
Technical and economical

information
Сonstruction area:-

28643,20 m²
Built-up area: 4440 m²
Construction density : 16,86%

Аsphalt pavement:
3870.78 m²
The area of verdure….... 9961,54 m²
Density of verdure…... 36,70 %

Pict. 5- Planning organization of the land plot

Section 2. Planning organization of the building territory.Technical and economical informationСonstruction area:-

Слайд 11Схема планировочной организации земельного участка
Условные обозначения
— проектируемое здание
— газон
— мощение

площадки отдыха
— дороги
— тротуары
Рис.6 - Схема планировочной организации земельного

участка

— застройка

Схема планировочной организации земельного участкаУсловные обозначения— проектируемое здание— газон— мощение— площадки  отдыха— дороги— тротуарыРис.6 - Схема

Слайд 12Раздел 3. Архитектурные решения
— однокомнатная квартира
— трехкомнатная квартира
— четырехкомнатная квартира
План

типового этажа секций 1 и 2 (2-8 эт.)
Рис.7 - Планировка

квартир 1 секции

Рис.8 - Планировка квартир центральной (2ой) секции

Раздел 3. Архитектурные решения— однокомнатная квартира— трехкомнатная квартира— четырехкомнатная квартираПлан типового этажа секций 1 и 2 (2-8

Слайд 13Раздел 3. Архитектурные решения
— площадка эксплуатируемой кровли
— двухкомнатная квартира
— однокомнатная

квартира
— трехкомнатная квартира
Рис.9 - Планировка квартир на 9 этаже
План типового

этажа (9-12 эт.)
Раздел 3. Архитектурные решения— площадка эксплуатируемой кровли— двухкомнатная квартира— однокомнатная квартира— трехкомнатная квартираРис.9 - Планировка квартир на

Слайд 14Раздел 3. Архитектурные решения
Рис.10 - Планировка квартир на 13, 14

этажах
— двухкомнатная квартира
— однокомнатная квартира
— трехкомнатная квартира
План типового этажа (13,14

эт.)
Раздел 3. Архитектурные решенияРис.10 - Планировка квартир на 13, 14 этажах— двухкомнатная квартира— однокомнатная квартира— трехкомнатная квартираПлан

Слайд 15Раздел 3. Архитектурные решения
План подземной автостоянки
— эвакуационные выходы
— лестнично-лифтовые узлы

тех.помещения
— тех.помещения паркинга
Рис.11 - Планировка подземной автостоянки

Раздел 3. Архитектурные решенияПлан подземной автостоянки— эвакуационные выходы— лестнично-лифтовые узлы— тех.помещения — тех.помещения паркингаРис.11 - Планировка подземной

Слайд 16Раздел 3. Архитектурные решения
План 1 этажа
— лестнично-лифтовой узел
— колясочная
— вестибюль

входной группы
— коммерческие и общественные помещения
— пост охраны
Рис.12 –План 1

этажа
Раздел 3. Архитектурные решенияПлан 1 этажа— лестнично-лифтовой узел— колясочная— вестибюль входной группы— коммерческие и общественные помещения— пост

Слайд 17Раздел 3. Архитектурные решения
Планировка квартир типового этажа 1 секции
— С/у

— жилые комнаты и коридоры
— прихожие
— Кухня- гостиная
Рис.13 –Планировка

квартир
Раздел 3. Архитектурные решенияПланировка квартир типового этажа 1 секции— С/у  — жилые комнаты и коридоры— прихожие—

Слайд 18Раздел 3. Архитектурные решения
Утеплитель
Рубероид
Защитная решетка
Верхняя часть воронки
Подкладочный рубероид
Битумный фартук
Пароизоляция
Уплотнитель
Нижняя часть воронки
Плоская кровля
Зелёная кровля
План

кровли

Раздел 3. Архитектурные решенияУтеплительРубероидЗащитная решеткаВерхняя часть воронкиПодкладочный рубероидБитумный фартукПароизоляцияУплотнительНижняя часть воронкиПлоская кровляЗелёная кровляПлан кровли

Слайд 19Architectural decisions
Pict. 14 - Facade 1/3-А1
Facades
Total height - 56,87 m
Facing-

ceramic granite tile of beige, cream and brown tones
Stained-glass windows

are prevailing in front faсade, making it lighter and brighter

Pict. 15 - Facade 1/1-А2

Architectural decisionsPict. 14 - Facade 1/3-А1FacadesTotal height - 56,87 mFacing- ceramic granite tile of beige, cream and

Слайд 20Architectural decisions
Facades
Pict. 16 Rendering in Lumion 6.0

Architectural decisionsFacadesPict. 16 Rendering in Lumion 6.0

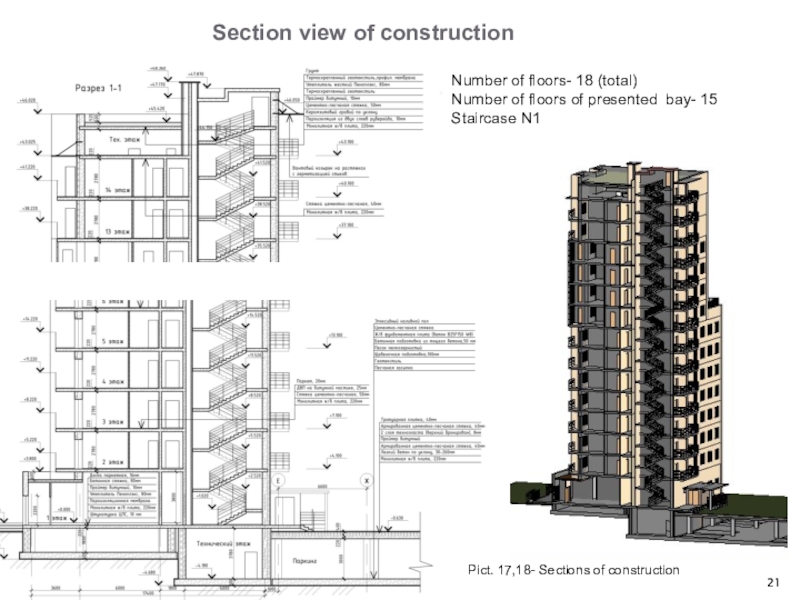

Слайд 21Section view of construction
Pict. 17,18- Sections of construction
Number of floors-

18 (total)
Number of floors of presented bay- 15
Staircase N1

Section view of constructionPict. 17,18- Sections of constructionNumber of floors- 18 (total)Number of floors of presented bay-

Слайд 22Раздел 4. Конструктивные решения
Рис. 19- ж/б каркас здания
Монолитный ж/б каркас

здания
Несущие стены :
Железобетон 300 мм;
Железобетон 200 мм;
Железобетон 400 мм
Пилоны:
Железобетон 300

мм;
Колонны :
Железобетон, 500x500 мм;
Железобетон, 700x700 мм;
Перекрытия :
Монолитные, железобетон, 220 мм;
Фундамент :
Монолитный, железобетон 500 мм;
Балки:
Железобетон, тавр 700х800мм
Железобетон, 400х600мм
Раздел 4. Конструктивные решенияРис. 19- ж/б каркас зданияМонолитный ж/б каркас зданияНесущие стены :Железобетон 300 мм;Железобетон 200 мм;Железобетон

Слайд 23Раздел 4. Конструктивные решения

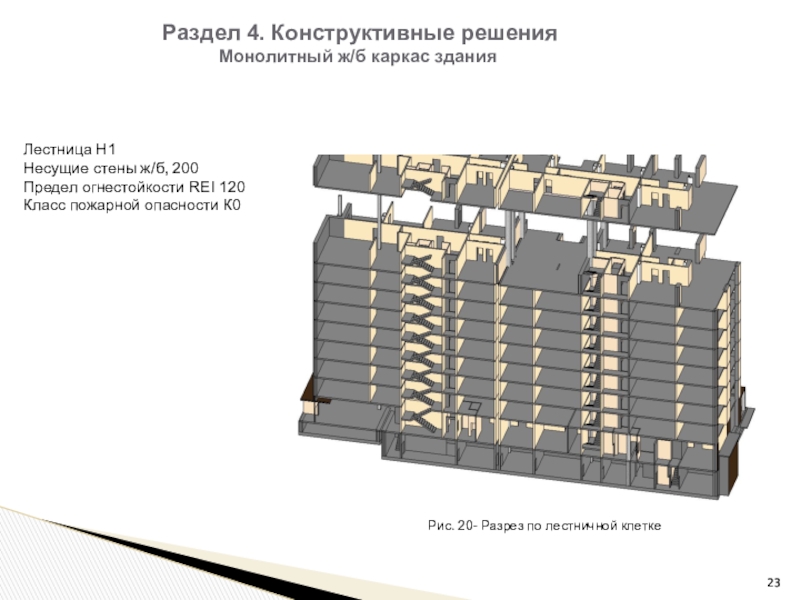

Рис. 20- Разрез по лестничной клетке
Монолитный ж/б

каркас здания
Лестница Н1
Несущие стены ж/б, 200
Предел огнестойкости REI 120
Класс пожарной

опасности К0



Раздел 4. Конструктивные решенияРис. 20- Разрез по лестничной клеткеМонолитный ж/б каркас зданияЛестница Н1Несущие стены ж/б, 200Предел огнестойкости

Слайд 24Раздел 4. Конструктивные решения

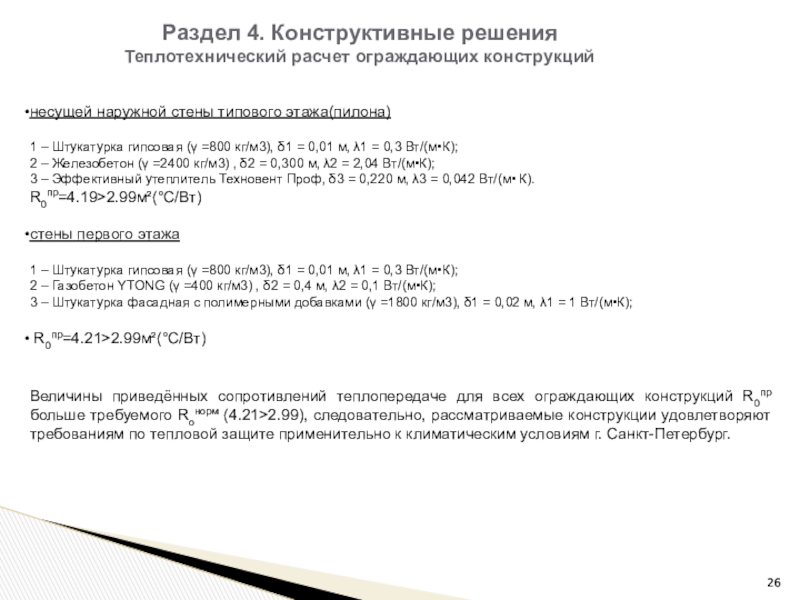

Рис.21 - Состав наружной стены
Ограждающие стены
Теплотехнические показатели

ограждающей конструкции:
R0пр=5.46м²·°С/Вт

Для климатических условий г.Санкт-Петербург
Roтр=2.99м²°С/Вт

Рассматриваемая конструкция стены удовлетворяет требованиям по

тепловой защите,
согласно СП 50.13330.2012 Тепловая защита зданий


Раздел 4. Конструктивные решенияРис.21 - Состав наружной стеныОграждающие стеныТеплотехнические показатели ограждающей конструкции:R0пр=5.46м²·°С/ВтДля климатических условий г.Санкт-ПетербургRoтр=2.99м²°С/ВтРассматриваемая конструкция стены

Слайд 25Раздел 4. Конструктивные решения
Теплотехнический расчет ограждающих конструкций
В проекте были также

произведены теплотехнические расчеты следующих ограждающих конструкций:
плоской эксплуатируемой кровли
1 – ГКЛ,

δ3 = 0,0125 м, λ3 = 0,15 Вт/(м• К).
2 – Акустическая минеральная вата , δ3 = 0,04 м, λ3 = 0,04 Вт/(м• К).
3 – Штукатурка цементно-песчаная (γ =1800 кг/м3), δ1 = 0,01 м, λ1 = 1,2 Вт/(м•К);
4 – Пустотная ж/б плита (пустоты d100мм) (γ =2400 кг/м3) , δ2 = 0,220 м, λ2 = 0.172 Вт/(м•К);
5 – Пароизоляция из 2-х слоев рубероида, δ3 = 0,01 м, λ3 = 0,17 Вт/(м• К).
6 - Керамзитовый гравий, δ3 = 0,1 м, λ3 = 0,23 Вт/(м• К).
7 – Цементно- песчаная стяжка (γ =2000 кг/м3) , δ2 = 0,05 м, λ2 = 0.9 Вт/(м•К)
8- Праймер битумный , δ3 = 0,01 м, λ3 = 0,27 Вт/(м• К).
9 – Термоскрепленный геотекстиль
10 – Утеплитель жесткий Пеноплэкс, δ3 = 0,080 м, λ3 = 0,032 Вт/(м• К).
11 – Термоскрепленный геотекстиль, профилированная мембрана, грунт
R0пр=5,62≥4.45м²(°С/Вт)

перекрытия над подвальным помещением
1 – Штукатурка цементно-песчаная (γ =1800 кг/м3), δ1 = 0,01 м, λ1 = 1,2 Вт/(м•К);
2 – Пустотная ж/б плита (пустоты d100мм) (γ =2400 кг/м3) , δ2 = 0,220 м, λ2 = 0.172 Вт/(м•К);
3 – Пароизоляционная мембрана δ3 = 0,002 м
4- Утеплитель жесткий Пеноплэкс, δ3 = 0,080 м, λ3 = 0,032 Вт/(м• К).
5 - Праймер битумный , δ3 = 0,01 м, λ3 = 0,27 Вт/(м• К).
6 – Бетонная стяжка, δ2 = 0,08 м, λ2 = 1.28 Вт/(м•К)
7- Доска паркетная, δ1 = 0,016 м, λ1 = 0,15 Вт/(м• К)

R0пр=4,20≥3.93м²(°С/Вт)

Раздел 4. Конструктивные решенияТеплотехнический расчет ограждающих конструкцийВ проекте были также произведены теплотехнические расчеты следующих ограждающих конструкций:плоской эксплуатируемой

Слайд 26Раздел 4. Конструктивные решения
Теплотехнический расчет ограждающих конструкций

несущей наружной стены типового

этажа(пилона)

1 – Штукатурка гипсовая (γ =800 кг/м3), δ1 = 0,01

м, λ1 = 0,3 Вт/(м•К);
2 – Железобетон (γ =2400 кг/м3) , δ2 = 0,300 м, λ2 = 2,04 Вт/(м•К);
3 – Эффективный утеплитель Техновент Проф, δ3 = 0,220 м, λ3 = 0,042 Вт/(м• К).
R0пр=4.19>2.99м²(°С/Вт)

стены первого этажа

1 – Штукатурка гипсовая (γ =800 кг/м3), δ1 = 0,01 м, λ1 = 0,3 Вт/(м•К);
2 – Газобетон YTONG (γ =400 кг/м3) , δ2 = 0,4 м, λ2 = 0,1 Вт/(м•К);
3 – Штукатурка фасадная с полимерными добавками (γ =1800 кг/м3), δ1 = 0,02 м, λ1 = 1 Вт/(м•К);

R0пр=4.21>2.99м²(°С/Вт)

Величины приведённых сопротивлений теплопередаче для всех ограждающих конструкций R0пр больше требуемого Roнорм (4.21>2.99), следовательно, рассматриваемые конструкции удовлетворяют требованиям по тепловой защите применительно к климатическим условиям г. Санкт-Петербург.

Раздел 4. Конструктивные решенияТеплотехнический расчет ограждающих конструкцийнесущей наружной стены типового этажа(пилона)1 – Штукатурка гипсовая (γ =800 кг/м3),

Слайд 27Раздел 4. Конструктивные решения

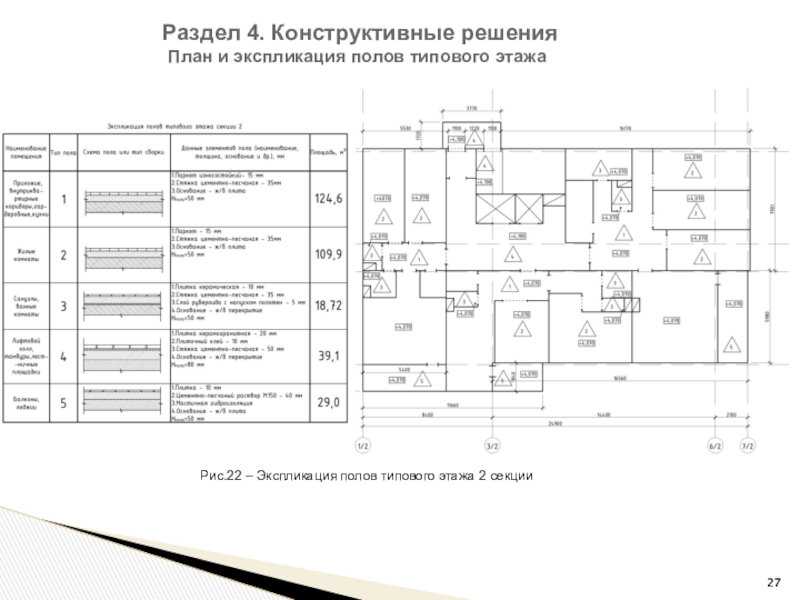

План и экспликация полов типового этажа
Рис.22 –

Экспликация полов типового этажа 2 секции

Раздел 4. Конструктивные решенияПлан и экспликация полов типового этажаРис.22 – Экспликация полов типового этажа 2 секции

Слайд 28Раздел 4. Конструктивные решения
Расчетная модель центральной секции
Рис.22 – Аналитическая модель

в САПФИР -3D
Рис.23 – Конечно- элементная схема

Раздел 4. Конструктивные решенияРасчетная модель центральной секцииРис.22 – Аналитическая модель в САПФИР -3DРис.23 – Конечно- элементная схема

Слайд 29Раздел 4. Конструктивные решения
Анализ расчета схемы
Рис.24 - Момент M(x) от

РСН по 1группе ПС
Рис.25 - Момент M(у) от РСН по

1группе ПС

Перекрытие 1 эт.

Рис.26 – Характер перемещений по Z

Раздел 4. Конструктивные решенияАнализ расчета схемыРис.24 - Момент M(x) от РСН по 1группе ПСРис.25 - Момент M(у)

Слайд 30Раздел 4. Конструктивные решения
Анализ расчета схемы
Рис.26 – Нижнее армирование по

Х
Перекрытие над 1 эт.
Рис.27 – Нижнее армирование по У


Рис.28 – Верхнее армирование по Х

Рис.29 – Верхнее армирование по У

Раздел 4. Конструктивные решенияАнализ расчета схемыРис.26 – Нижнее армирование по Х Перекрытие над 1 эт.Рис.27 – Нижнее

Слайд 31Раздел 9. Мероприятия по обеспечению пожарной безопасности
Основные мероприятия по

обеспечению пожаробезопасности
Степень огнестойкости жилой части здания – I
Степень огнестойкости подземной

автостоянки – II

Класс конструктивной пожарной опасности здания – C0
Класс функциональной пожарной жилой части здания – Ф1.3
Класс функциональной пожарной автостоянки– Ф5.2


Обеспечен подъезд пожарных машин к зданию с всех сторон
Ширина проездов для пожарной техники не менее 9,2 метров
Расстояние от внутреннего края подъезда до стены здания не более 4 м
Минимальная ширина лестничного марша – 1,2 м
Лестница Н1 имеет зазор 200 мм между ограждениями
Лестничные клетки запроектированы с естественным освещением
Покрытие между проездом и зданием –мощение тротуарной плиткой по армированной стяжке
Ширина межквартирных коридоров не менее1,4 м
Помещения общественного нахождения отделены от жилой части противопожарными перегородками и перекрытиями
Двери открываются по ходу эвакуации

Раздел 9. Мероприятия по обеспечению пожарной безопасности  Основные мероприятия по обеспечению пожаробезопасностиСтепень огнестойкости жилой части здания

Слайд 32Раздел 9. Мероприятия по обеспечению пожарной безопасности

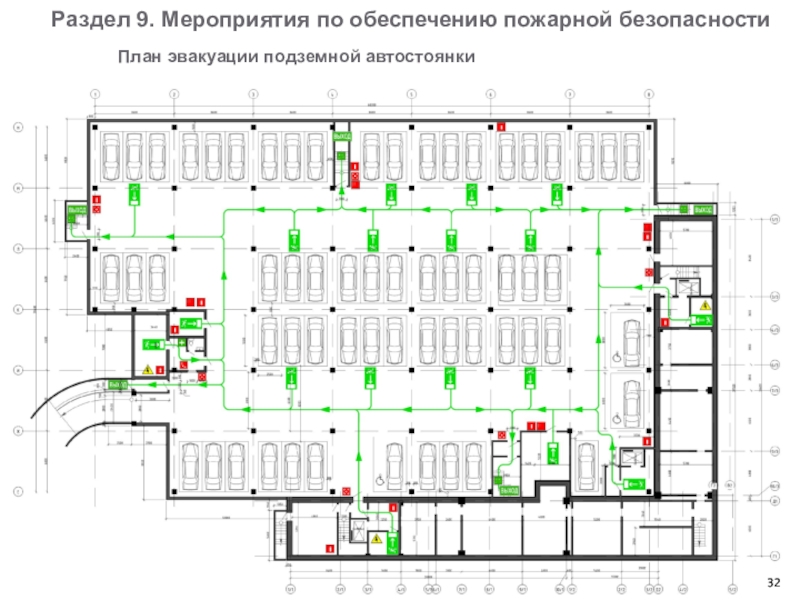

План эвакуации подземной

автостоянки

Раздел 9. Мероприятия по обеспечению пожарной безопасности  План эвакуации подземной автостоянки

Слайд 33Раздел 9. Мероприятия по обеспечению пожарной безопасности
План эвакуации типового

этажа

Раздел 9. Мероприятия по обеспечению пожарной безопасности  План эвакуации типового этажа

Слайд 34Раздел 10. Мероприятия по обеспечению доступа МГН
Высота бортового камня на

пути движения МГН не превышает 4 см
Высота бордюров по краям

пешеходных путей на участке – не менее 0,05 м.
Ширина пути движения на участке составляет не менее 2 м, что удовлетворяет требованиям ГОСТ Р 50602, учитывая габаритные размеры кресел-колясок.
На открытой стоянке личного автотранспорта инвалидов с нарушением опорно-двигательного аппарата выделено 30 машино-мест с разметкой и обозначением специальными символами, предусмотрены и места для инвалидов в подземной автостоянке. Размеры машино- места для МГН - 3,6×6 м, с учетом безопасной зоны 1,2 м.
Расстояние от места стоянки личного автотранспорта инвалида до входа в здание не превышает 50 м.

Рис.32 – Фрагмент СПОЗУ с указанием парковочных мест МГН

Раздел 10. Мероприятия по обеспечению доступа МГН Высота бортового камня на пути движения МГН не превышает 4

Слайд 35Раздел 10. Мероприятия по обеспечению доступа МГН
Входные двери имеют ширину

полотна 1,9 м
Глубина тамбуров входных групп составляет 2,3 м при

ширине более 1,5 м
Ширина дверных проемов, а также выходов из помещений и из коридоров в вестибюль – не менее 1,5 м
Все этажи секций обслуживаются пассажирскими и грузопассажирскими лифтами, имеющими противопожарные двери шириной - 0,9 м. Размеры кабин лифтов: глубина - 2,1/1,48 м, ширина - 1,1 м.
При необходимости устройства порогов их высота или перепад высот не превышает 0,025 м.
Планировка помещений здания обеспечивает разворот кресла - коляски.
Глубина пространства для маневрирования кресла-коляски перед дверью: при открывании "к себе" 3 м, при открывании "от себя" – 1,8 м, при ширине пространства для маневрирования 3 м.


Принятые конструктивные и объемно-планировочные решения, обеспечивающие безопасное перемещение инвалидов на объекте

Раздел 10. Мероприятия по обеспечению доступа МГН Входные двери имеют ширину полотна 1,9 мГлубина тамбуров входных групп

Слайд 36Результаты работы
Рис. 33 Визуализация модели в Lumion 6.0

Результаты работыРис. 33 Визуализация модели в Lumion 6.0

Слайд 37Результаты работы
Рис. 34 Визуализация модели в Lumion 6.0

Результаты работыРис. 34 Визуализация модели в Lumion 6.0

Слайд 38Результаты работы
Рис. 35 Визуализация модели в Lumion 6.0

Результаты работыРис. 35 Визуализация модели в Lumion 6.0

Слайд 39Результаты работы
Рис. 36 Визуализация модели в Lumion 6.0

Результаты работыРис. 36 Визуализация модели в Lumion 6.0

Слайд 40Результаты работы
Рис. 37 Визуализация модели в Lumion 6.0

Результаты работыРис. 37 Визуализация модели в Lumion 6.0

Слайд 41Результаты работы
Рис. 38 Визуализация модели в Lumion 6.0

Результаты работыРис. 38 Визуализация модели в Lumion 6.0

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
