ФИЗИЧЕСКИЕ ПРИНЦИПЫ КОМПЬЮТЕРНОЙ ТОМОГРАФИИ

Содержание

Создатели компьютерной томографииАлан М.КормакНобелевские лауреаты за создание метода Годфри Хаунсфилд

Слайды и текст этой презентации

Слайд 1ФИЗИЧЕСКИЕ ПРИНЦИПЫ КОМПЬЮТЕРНОЙ ТОМОГРАФИИ.
Студент 509 группы Фаткуллин Д.М.
«21» апреля

2017 года
ФГБОУ ВО ЮУГМУ Министерства здравоохранения РФ

ФИЗИЧЕСКИЕ ПРИНЦИПЫ КОМПЬЮТЕРНОЙ ТОМОГРАФИИ. Студент 509 группы Фаткуллин Д.М.«21» апреля 2017 годаФГБОУ ВО ЮУГМУ Министерства здравоохранения РФ

Слайд 2Создатели компьютерной томографии
Алан М.Кормак
Нобелевские лауреаты за создание метода
Годфри Хаунсфилд

Создатели компьютерной томографииАлан М.КормакНобелевские лауреаты за создание метода Годфри Хаунсфилд

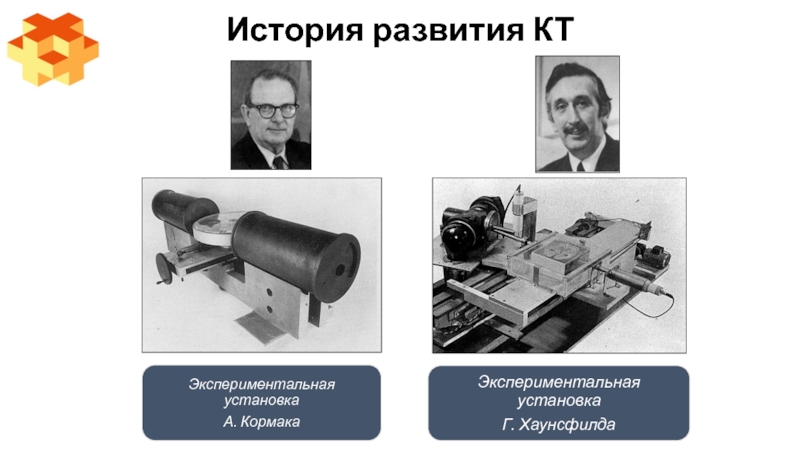

Слайд 3История развития КТ

История развития КТ

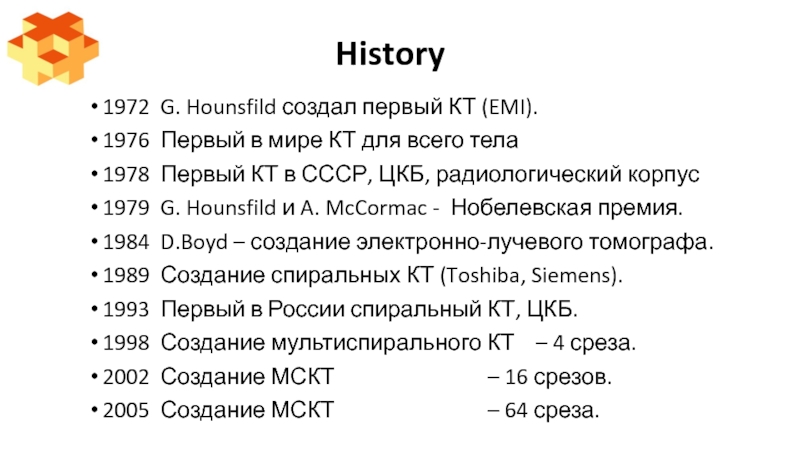

Слайд 4History
1972 G. Hounsfild создал первый КТ (EMI).
1976 Первый в мире

КТ для всего тела
1978 Первый КТ в СССР, ЦКБ, радиологический

корпус
1979 G. Hounsfild и A. McCormac - Нобелевская премия.
1984 D.Boyd – создание электронно-лучевого томографа.
1989 Создание спиральных КТ (Toshiba, Siemens).
1993 Первый в России спиральный КТ, ЦКБ.
1998 Создание мультиспирального КТ – 4 среза.
2002 Создание МСКТ – 16 срезов.
2005 Создание МСКТ – 64 среза.
History1972 G. Hounsfild создал первый КТ (EMI).1976 Первый в мире КТ для всего тела1978 Первый КТ в

Слайд 5Первый КТ в мире (EMI,1972) Только для исследования головного мозга

Первый КТ в мире (EMI,1972)  Только для исследования головного мозга

Слайд 6Компьютерная томография

Компьютерная томография

Слайд 7Ваааау

Ваааау

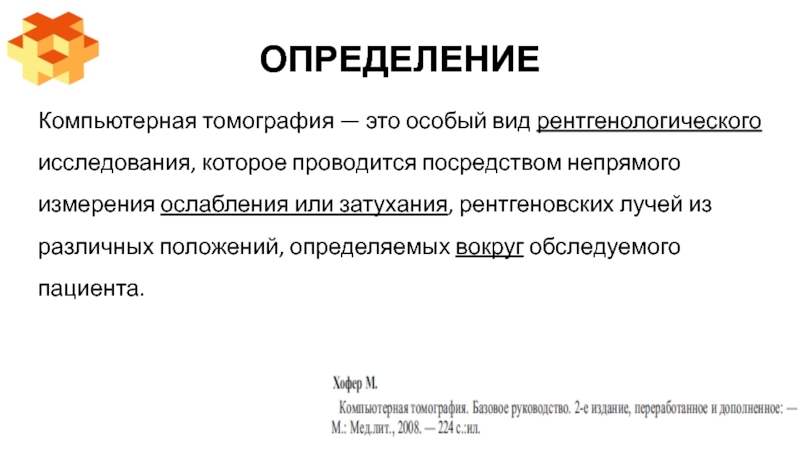

Слайд 9ОПРЕДЕЛЕНИЕ
Компьютерная томография — это особый вид рентгенологического исследования, которое проводится

посредством непрямого измерения ослабления или затухания, рентгеновских лучей из различных

положений, определяемых вокруг обследуемого пациента.
ОПРЕДЕЛЕНИЕКомпьютерная томография — это особый вид рентгенологического исследования, которое проводится посредством непрямого измерения ослабления или затухания, рентгеновских

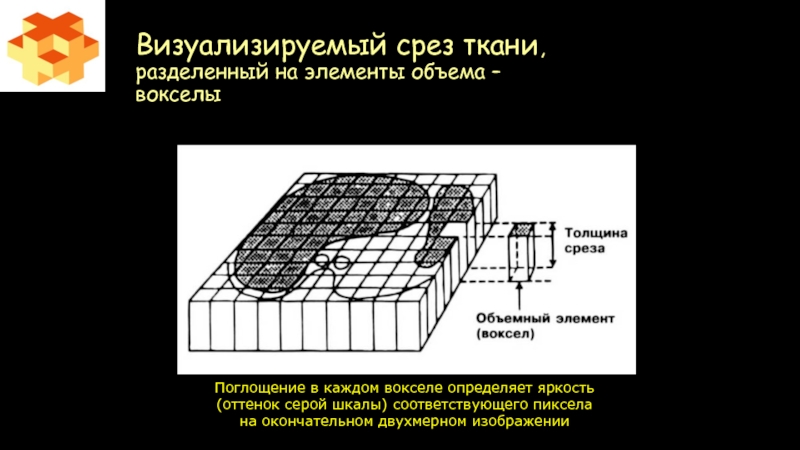

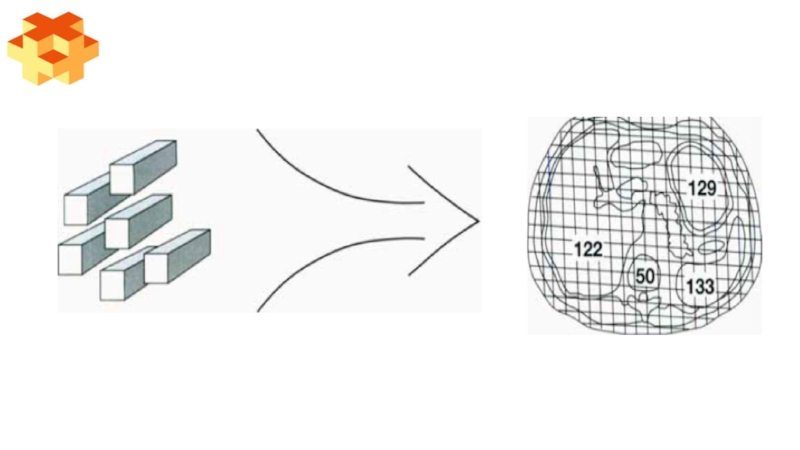

Слайд 12Визуализируемый срез ткани, разделенный на элементы объема – вокселы
Поглощение в

каждом вокселе определяет яркость (оттенок серой шкалы) соответствующего пиксела на

окончательном двухмерном изображении
Визуализируемый срез ткани, разделенный на элементы объема –  вокселыПоглощение в каждом вокселе определяет яркость (оттенок серой

Слайд 13Компьютерный томограф (стол и гентри с вариантами наклона)

Компьютерный томограф (стол и гентри с вариантами наклона)

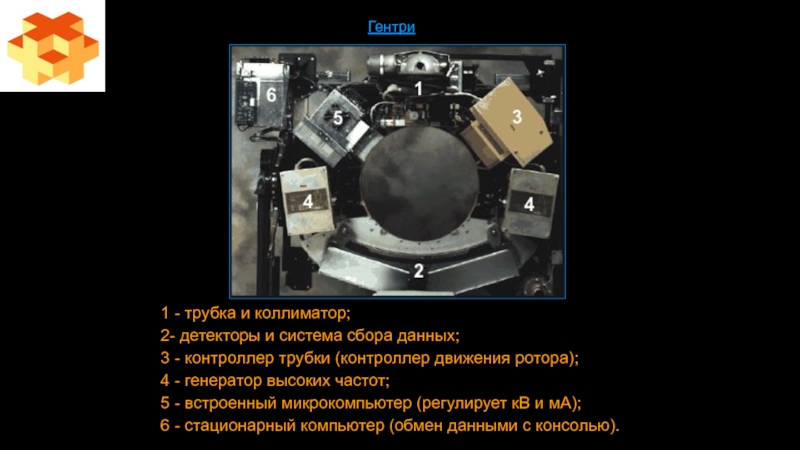

Слайд 14Гентри
1 - трубка и коллиматор;
2- детекторы и система сбора

данных;
3 - контроллер трубки (контроллер движения ротора);
4 -

генератор высоких частот;
5 - встроенный микрокомпьютер (регулирует кВ и мА);
6 - стационарный компьютер (обмен данными с консолью).
Гентри1 - трубка и коллиматор; 2- детекторы и система сбора данных; 3 - контроллер трубки (контроллер движения

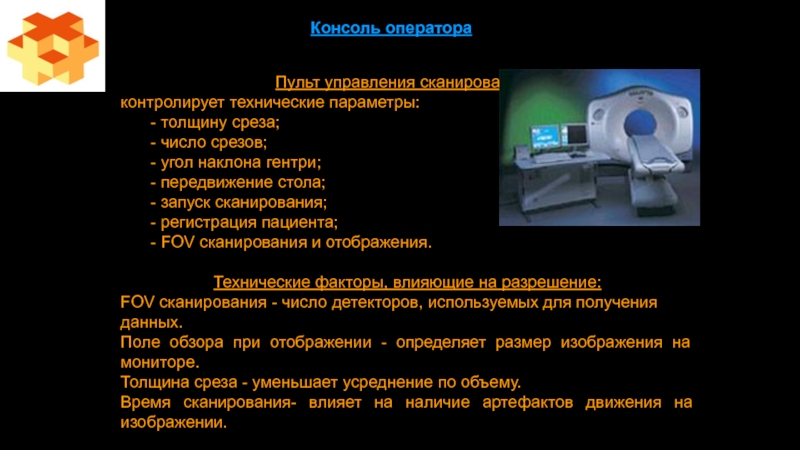

Слайд 15Консоль оператора
Пульт управления сканированием
контролирует технические параметры:
- толщину среза;
- число

срезов;
- угол наклона гентри;
- передвижение стола;
- запуск сканирования;


- регистрация пациента;
- FOV сканирования и отображения.

Технические факторы, влияющие на разрешение:
FOV сканирования - число детекторов, используемых для получения данных.
Поле обзора при отображении - определяет размер изображения на мониторе.
Толщина среза - уменьшает усреднение по объему.
Время сканирования- влияет на наличие артефактов движения на изображении.
Консоль оператораПульт управления сканированиемконтролирует технические параметры:	- толщину среза; 	- число срезов;	- угол наклона гентри; 	- передвижение стола;

Слайд 16Схема рентгеновской трубки Кулиджа
1 – электронный пучок; 2 – катод

с фокусирующим электродом; 3 – стеклянный корпус; 4 – вольфрамовая

мишень (антикатод); 5 – нить накала катода; 6 – реально облучаемая площадь; 7 – эффективное фокальное пятно; 8 – медный анод; 9 – окно; 10 – рассеянное рентгеновское излучение.

Виды : 1) со стационарным анодом - охлаждение маслом, большое фокальное пятно (низкое разрешение, большое облучение);
2) с вращающимся анодом - охлаждение воздухом, малое фокальное пятно.

Катод - вольфрамовая нить, нагреваемая током, источник е.
Электроны ускоряются разностью потенциалов и фокусируются на анод, сделанный из тугоплавкого материала с высоким атомным номером (вольфрам). Выход R-излучения растет с атомным номером.
99% энергии электронов рассеивается в тепло, 1% освобождается в форме квантов.

Схема рентгеновской трубки Кулиджа1 – электронный пучок; 2 – катод с фокусирующим электродом; 3 – стеклянный корпус;

Слайд 17Детекторы
Детекторы измеряют ослабление интенсивности луча.
Люминисцентный детектор - используются люминесцентные кристаллы

соединенные с трубкой фотоумножителя для преобразования вспышек света в электроны.

Количество произведенного света прямо пропорционально энергии поглощенных лучей. Использовались в сканерах 1 и 2 поколений.
Недостатки: не могут быть близко расположены друг к другу; эффект послесвечения.

Газовые детекторы - камера ионизации, где в качестве газа используется ксенон или криптон. Ионизированный газ вызывает соединение электронов с вольфрамовыми пластинам, создающим электронные сигналы. Пластины расположены на расстоянии 1.5 мм. Ионизированный газ пропорционален излучению, падающему на камеру. Эффективность почти 100%, поскольку детекторы расположены близко друг к другу.

ДетекторыДетекторы измеряют ослабление интенсивности луча.Люминисцентный детектор - используются люминесцентные кристаллы соединенные с трубкой фотоумножителя для преобразования вспышек

Слайд 18Параметры детекторов
1. Эффективность -насколько хорошо детекторы могут обнаруживать фотоны);
-

эффективность фиксирования - насколько хорошо детектор может регистрировать фотоны, зависит

от размера и расстояния между ними.
- эффективность преобразования - % фотонов, падающих на детектор, который вызывает сигнал в детекторе;
2. Стабильность -динамическая устойчивость детекторов и недостаток движения;
3. Время ответа (мкс) - время на обнаружение события, восстановление и обнаружение следующего события .
4. Динамический диапазон - отношение наибольшего сигнала, способного быть измеренным, к наименьшему сигналу, способного быть измеренным.
Параметры детекторов1. Эффективность -насколько хорошо детекторы могут обнаруживать фотоны); - эффективность фиксирования - насколько хорошо детектор может

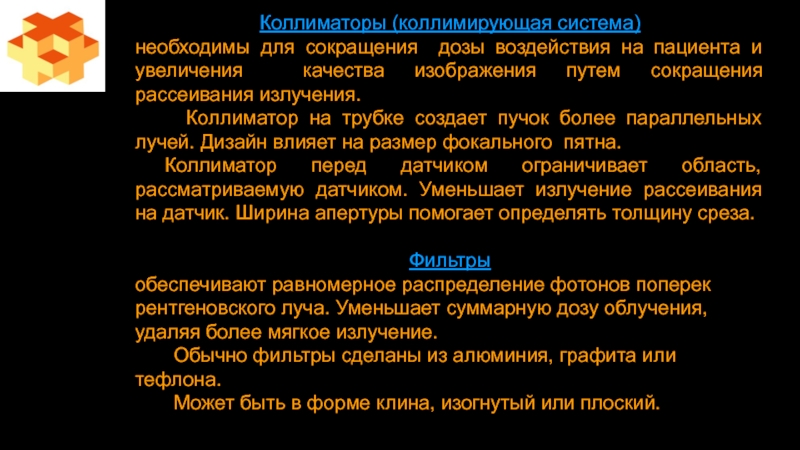

Слайд 19Коллиматоры (коллимирующая система)
необходимы для сокращения дозы воздействия на пациента

и увеличения качества изображения путем сокращения рассеивания излучения.

Коллиматор на трубке создает пучок более параллельных лучей. Дизайн влияет на размер фокального пятна.
Коллиматор перед датчиком ограничивает область, рассматриваемую датчиком. Уменьшает излучение рассеивания на датчик. Ширина апертуры помогает определять толщину среза.

Фильтры
обеспечивают равномерное распределение фотонов поперек рентгеновского луча. Уменьшает суммарную дозу облучения, удаляя более мягкое излучение.
Обычно фильтры сделаны из алюминия, графита или тефлона.
Может быть в форме клина, изогнутый или плоский.
Коллиматоры (коллимирующая система) необходимы для сокращения дозы воздействия на пациента и увеличения качества изображения путем сокращения рассеивания

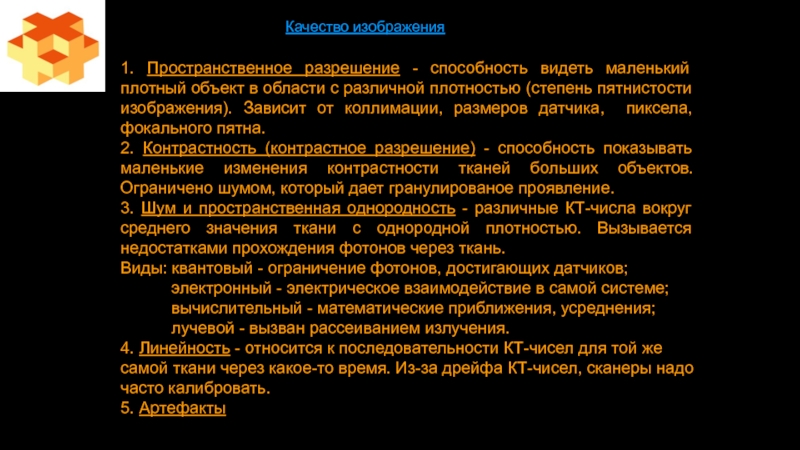

Слайд 21Качество изображения
1. Пространственное разрешение - способность видеть маленький плотный объект

в области с различной плотностью (степень пятнистости изображения). Зависит от

коллимации, размеров датчика, пиксела, фокального пятна.
2. Контрастность (контрастное разрешение) - способность показывать маленькие изменения контрастности тканей больших объектов. Ограничено шумом, который дает гранулированое проявление.
3. Шум и пространственная однородность - различные КТ-числа вокруг среднего значения ткани с однородной плотностью. Вызывается недостатками прохождения фотонов через ткань.
Виды: квантовый - ограничение фотонов, достигающих датчиков;
электронный - электрическое взаимодействие в самой системе;
вычислительный - математические приближения, усреднения;
лучевой - вызван рассеиванием излучения.
4. Линейность - относится к последовательности КТ-чисел для той же самой ткани через какое-то время. Из-за дрейфа КТ-чисел, сканеры надо часто калибровать.
5. Артефакты
Качество изображения1. Пространственное разрешение - способность видеть маленький плотный объект в области с различной плотностью (степень пятнистости

Слайд 22Рентгеновская компьютерная томография
Пошаговая

(КТ)

Спиральная

(СКТ)

Мультиспиральная (МСКТ)

Электронно-оптическая КТ

Рентгеновская компьютерная томографияПошаговая             (КТ)Спиральная

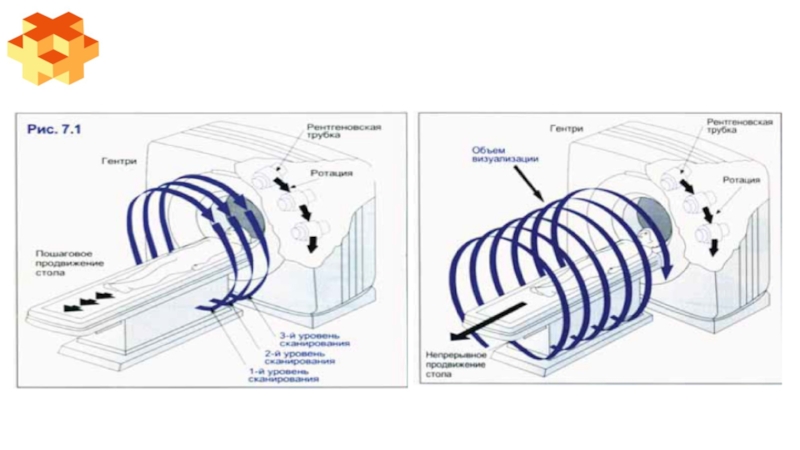

Слайд 23Пошаговая КТ
1. накопление данных (

(>1c);
Конфигурации пошагового сканирования:
1. Вращающийся пучок лучей используется для облучения множества

многоканальных датчиков. И источник, и датчики смонтированы на коромысле, вращающемся вокруг пациента.
2. Большое количество датчиков установлено на неподвижном кольце. Внутри или вне этого кольца находится рентгеновская трубка, которая непрерывно вращается вокруг пациента.

Схема обследования: 1 – сбор данных, 2 – прерывистое движение стола, 3 – команда задержки дыхания, 4 – сбор данных, 5 – команда нормального дыхания, 6 – движение стола, 7 – реконструкция изображения.

Пошаговая КТ1. накопление данных (1c);Конфигурации пошагового сканирования:1. Вращающийся пучок лучей используется для облучения множества многоканальных датчиков. И

Слайд 24Спиральный КТ
Наклон гентри
от -30° до +30°
Длина сканирования 100 см

Спиральный КТНаклон гентриот -30° до +30°Длина сканирования 100 см

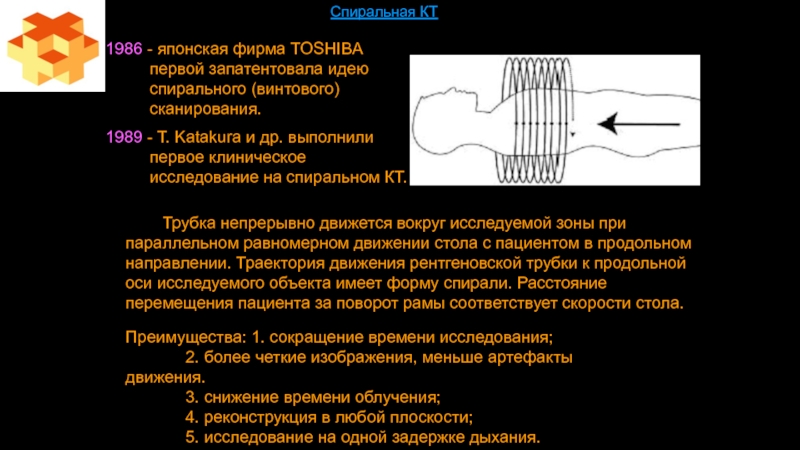

Слайд 25Спиральная КТ
1986 - японская фирма TOSHIBA первой запатентовала идею спирального

(винтового) сканирования.
1989 - T. Katakura и др. выполнили первое

клиническое исследование на спиральном КТ.

Трубка непрерывно движется вокруг исследуемой зоны при параллельном равномерном движении стола с пациентом в продольном направлении. Траектория движения рентгеновской трубки к продольной оси исследуемого объекта имеет форму спирали. Расстояние перемещения пациента за поворот рамы соответствует скорости стола.

Преимущества: 1. сокращение времени исследования;
2. более четкие изображения, меньше артефакты движения.
3. снижение времени облучения;
4. реконструкция в любой плоскости;
5. исследование на одной задержке дыхания.

Спиральная КТ1986 - японская фирма TOSHIBA первой запатентовала идею спирального (винтового) сканирования. 1989 - T. Katakura и

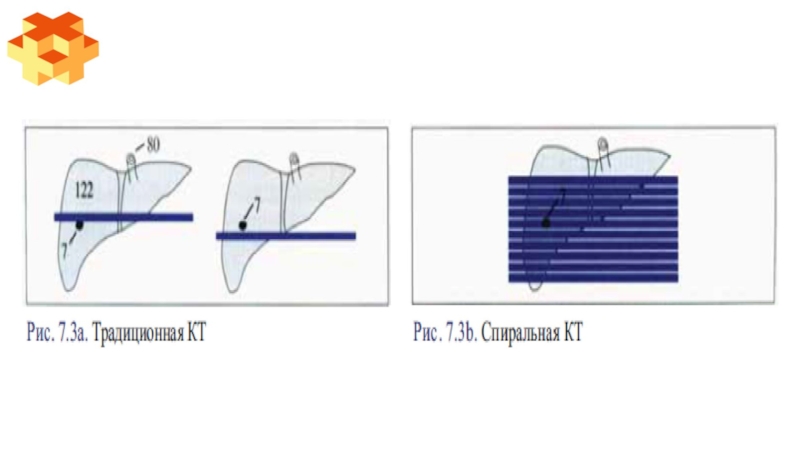

Слайд 27Пошаговая КТ
Спиральная КТ

Пошаговая КТСпиральная КТ

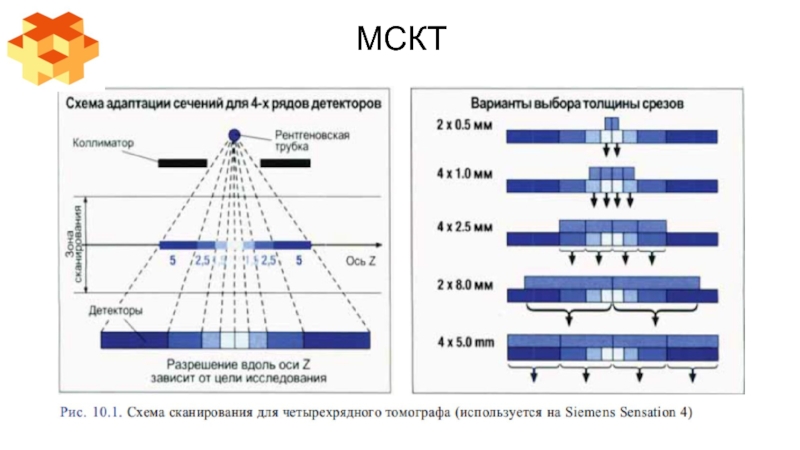

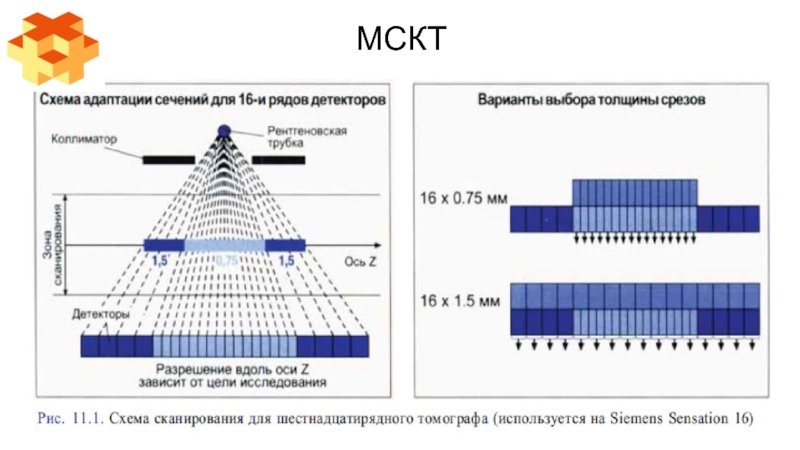

Слайд 29МСКТ

МСКТ

Слайд 30МСКТ

МСКТ

Слайд 31МСКТ

МСКТ

Слайд 32Преимущества мультиспирального характера сканирования
Высокая скорость сканирования
Уменьшение времени исследования
Уменьшение лучевой нагрузки

на пациента
Отсутствие «немых» зон при исследовании подвижных объектов (грудная клетка,

живот)
Проведение мультиспиральных компьютерно-томографических ангиографий
Возможность исследования протяженных объектов с использованием небольшой толщины среза и высоким качеством получаемого изображения
Возможность обследования пациентов, находящихся в тяжелом состоянии
Построение объемных реформаций изображения
Преимущества мультиспирального характера сканированияВысокая скорость сканированияУменьшение времени исследованияУменьшение лучевой нагрузки на пациентаОтсутствие «немых» зон при исследовании подвижных

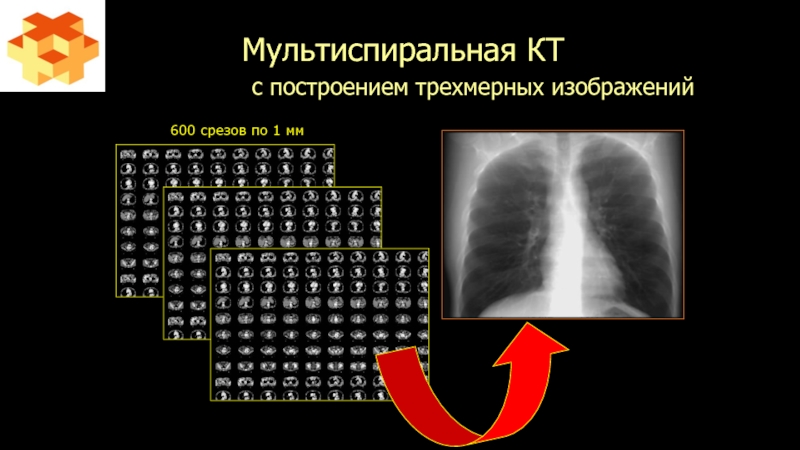

Слайд 33600 срезов по 1 мм
Мультиспиральная КТ с построением трехмерных изображений

600 срезов по 1 ммМультиспиральная КТ  с построением трехмерных изображений

Слайд 34Электронно-оптическая компьютерная томография

Электронно-оптическая компьютерная томография

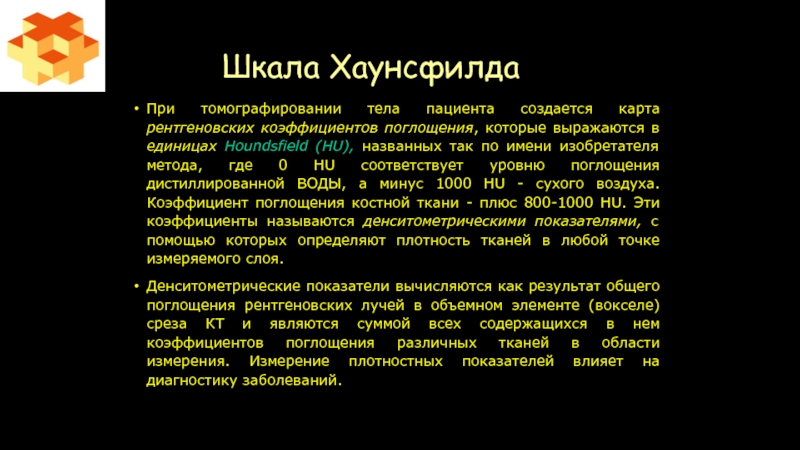

Слайд 35Шкала Хаунсфилда
При томографировании тела пациента создается карта рентгеновских коэффициентов поглощения,

которые выражаются в единицах Houndsfield (HU), названных так по имени

изобретателя метода, где 0 HU соответствует уровню поглощения дистиллированной ВОДЫ, а минус 1000 HU - сухого воздуха. Коэффициент поглощения костной ткани - плюс 800-1000 HU. Эти коэффициенты называются денситометрическими показателями, с помощью которых определяют плотность тканей в любой точке измеряемого слоя.
Денситометрические показатели вычисляются как результат общего поглощения рентгеновских лучей в объемном элементе (вокселе) среза КТ и являются суммой всех содержащихся в нем коэффициентов поглощения различных тканей в области измерения. Измерение плотностных показателей влияет на диагностику заболеваний.
Шкала ХаунсфилдаПри томографировании тела пациента создается карта рентгеновских коэффициентов поглощения, которые выражаются в единицах Houndsfield (HU), названных

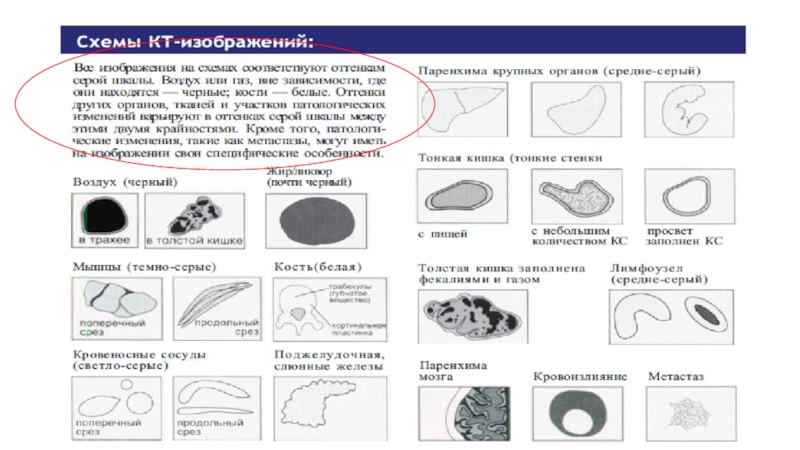

Слайд 36Шкала Хаунсфилда

Шкала Хаунсфилда

Слайд 37Различные уровни «окна»
Костный режим
W=2000 H
Легочный режим
W=1400 H
Средостенный

режим
W=500 H
Мягкотканный режим
W=300 H
Отображаемый на экране диапазон шкалы

Хаунсфилда
Различные уровни «окна»Костный режим W=2000 HЛегочный режим W=1400 HСредостенный  режим W=500 HМягкотканный режим W=300 HОтображаемый на

Слайд 38THANK YOU FOR ATTENTION

THANK YOU FOR ATTENTION
