Фотокарта. Фотоплан. Ортофотоплан. Презентация.

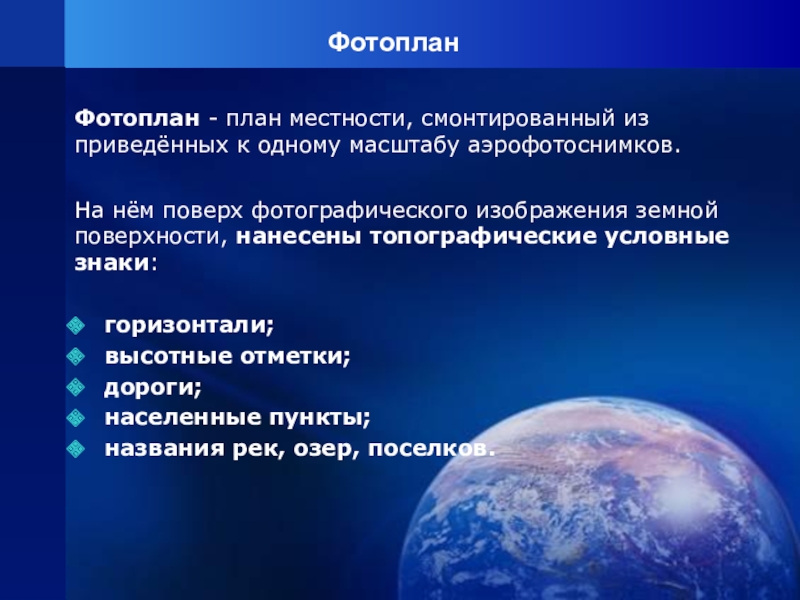

аэрофотоснимков.

На нём поверх фотографического изображения земной поверхности, нанесены топографические условные

знаки:

горизонтали;
высотные отметки;
дороги;
населенные пункты;
названия рек, озер, поселков.

по трансформированным снимкам, которые приведены к точному масштабу и лишены

искажений.

Имеет стандартные элементы для карт и планов:

зарамочное оформление;
номенклатуру трапеций по международной разграфке;
масштаб;
градусную сетку и ее оцифровку;
дату составления;
и прочие сведения.

аэрофотокамеры относительно плоскости земной поверхности, т.е. съемка в надир.

В

зависимости от высоты аэрофотосъемки происходит различный захват снимаемой поверхности и соответственно формируется масштаб фотоплана, т.е. детализация.

Минимальная высота вертикальной аэрофотосъемки 200 метров.

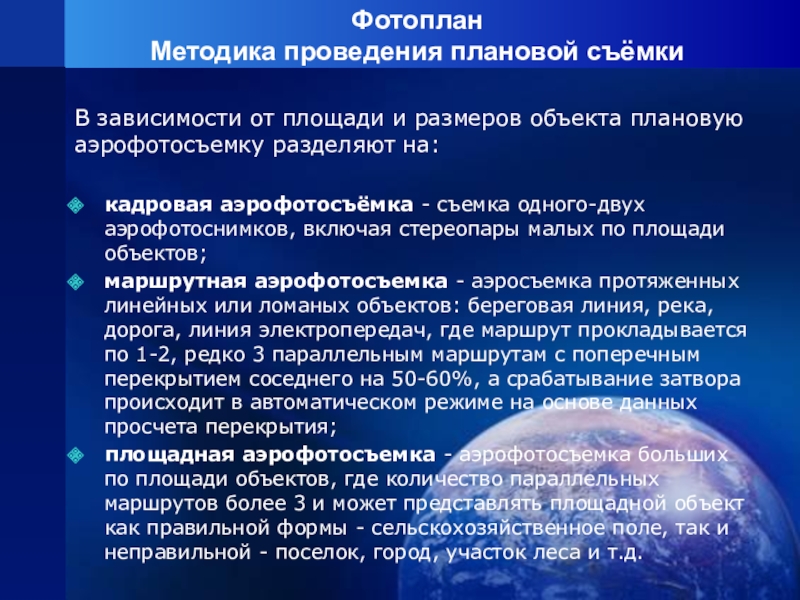

плановую аэрофотосъемку разделяют на:

кадровая аэрофотосъёмка - съемка одного-двух аэрофотоснимков, включая

стереопары малых по площади объектов;
маршрутная аэрофотосъемка - аэросъемка протяженных линейных или ломаных объектов: береговая линия, река, дорога, линия электропередач, где маршрут прокладывается по 1-2, редко 3 параллельным маршрутам с поперечным перекрытием соседнего на 50-60%, а срабатывание затвора происходит в автоматическом режиме на основе данных просчета перекрытия;
площадная аэрофотосъемка - аэрофотосъемка больших по площади объектов, где количество параллельных маршрутов более 3 и может представлять площадной объект как правильной формы - сельскохозяйственное поле, так и неправильной - поселок, город, участок леса и т.д.

подстилающего рельефа;

оценка площади объекта;

выбор наиболее оптимальной высоты полёта

для подходящей нужной детализации;

прокладка маршрута съемки с заведомым перекрытием будущих стереопар;

и многое другое.

местности.

Фотокарта г. Москва

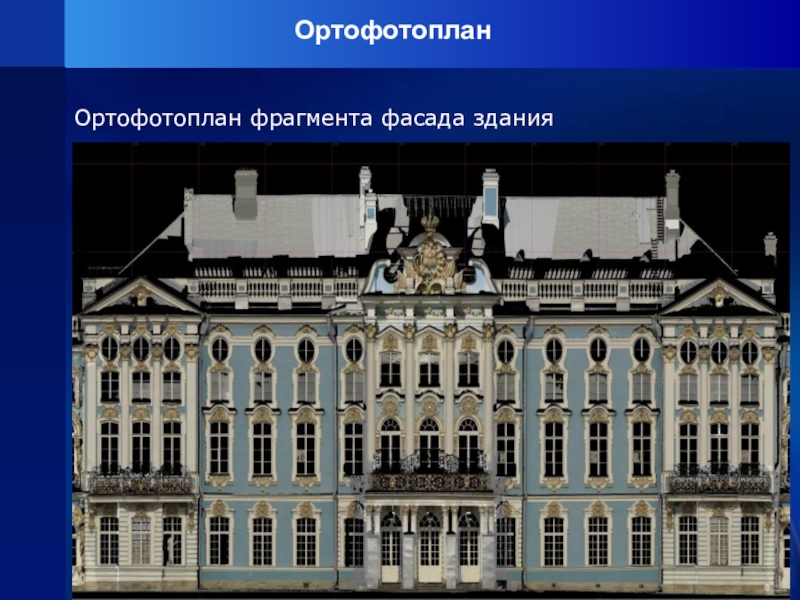

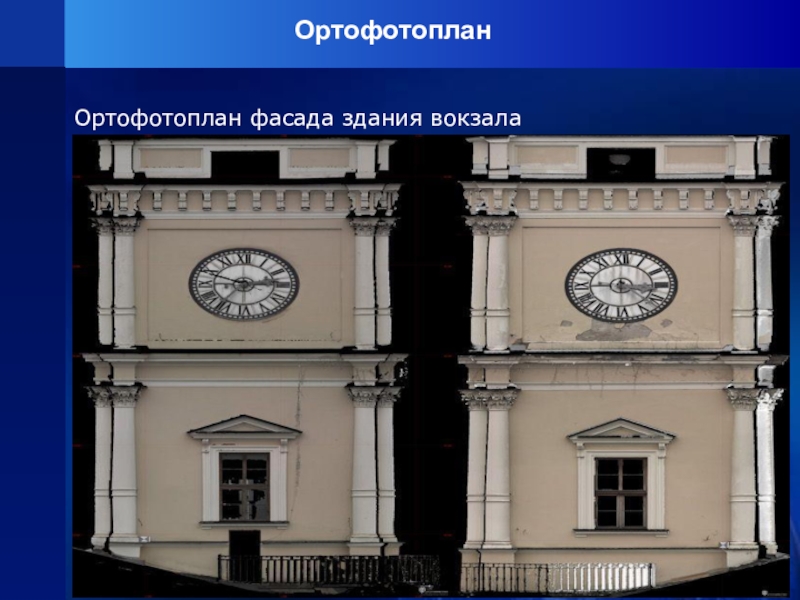

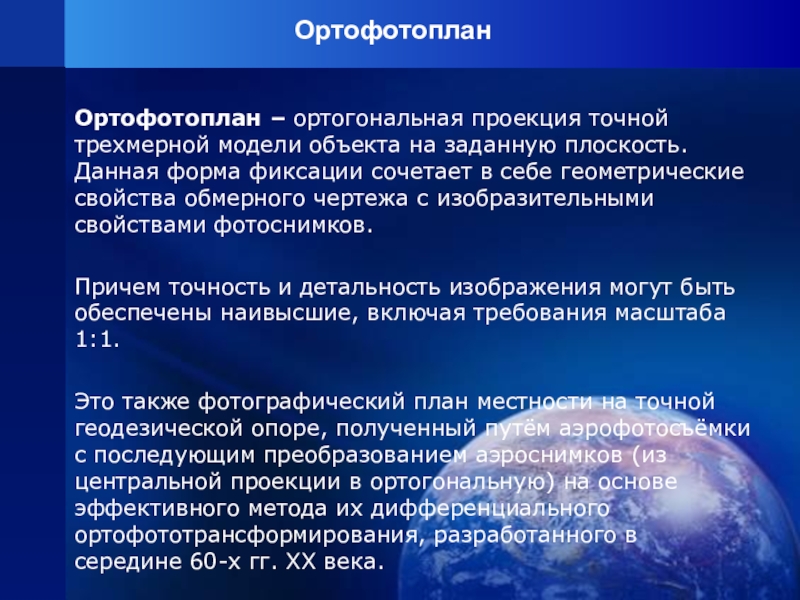

плоскость. Данная форма фиксации сочетает в себе геометрические свойства обмерного

чертежа с изобразительными свойствами фотоснимков.

Причем точность и детальность изображения могут быть обеспечены наивысшие, включая требования масштаба 1:1.

Это также фотографический план местности на точной геодезической опоре, полученный путём аэрофотосъёмки с последующим преобразованием аэроснимков (из центральной проекции в ортогональную) на основе эффективного метода их дифференциального ортофототрансформирования, разработанного в середине 60-х гг. ХХ века.

местности и отклонениями оси аэрофотоаппарата от вертикали при съёмке) путём

последовательного проектирования трансформируемого изображения возможно малыми участками с помощью специальных приборов - ортофотопроекторов.

Аэроснимки, преобразованные данным методом (ортофотоснимки), позволяют составить ортофотопланы на любые районы, что существенно расширяет применение аэро-фотосъёмочных материалов при топографических, геологических и других проектно-изыскательских работах.
