Слайд 1Сейсмический мониторинг месторождений углеводородов
Семестровый курс
Лекция 3

Сейсмический мониторинг месторождений углеводородовСеместровый курсЛекция 3

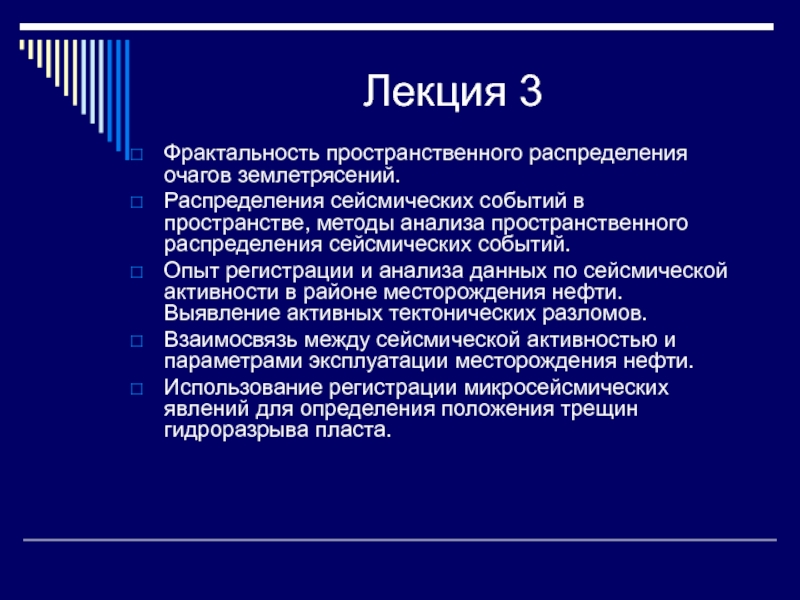

Слайд 2Фрактальность пространственного распределения очагов землетрясений.
Распределения сейсмических событий в пространстве,

методы анализа пространственного распределения сейсмических событий.
Опыт регистрации и анализа

данных по сейсмической активности в районе месторождения нефти. Выявление активных тектонических разломов.
Взаимосвязь между сейсмической активностью и параметрами эксплуатации месторождения нефти.
Использование регистрации микросейсмических явлений для определения положения трещин гидроразрыва пласта.

Лекция 3

Фрактальность пространственного распределения очагов землетрясений. Распределения сейсмических событий в пространстве, методы анализа пространственного распределения сейсмических событий. Опыт

Слайд 3Фрактальная размерность
Пример: результат измерения длины береговой линии по карте зависит

от масштаба карты

Фрактальная размерностьПример: результат измерения длины береговой линии по карте зависит от масштаба карты

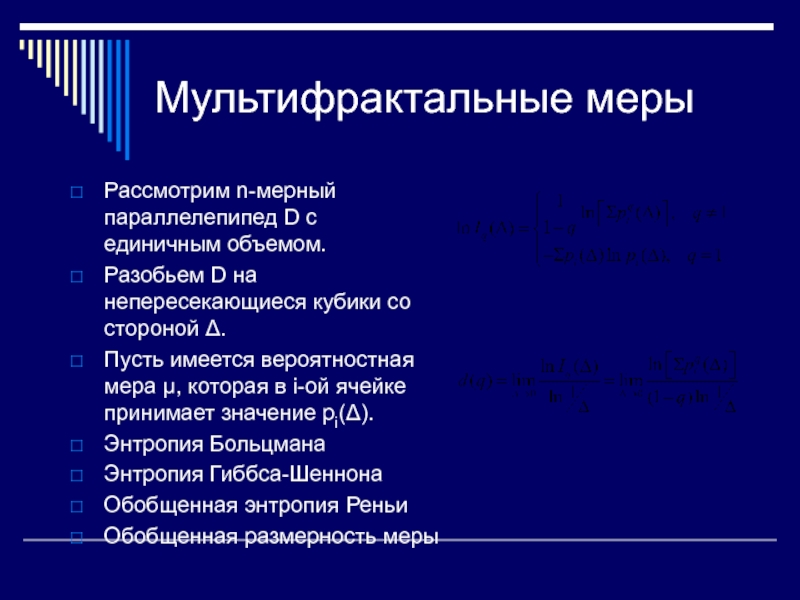

Слайд 4Мультифрактальные меры
Рассмотрим n-мерный параллелепипед D с единичным объемом.
Разобьем D на

непересекающиеся кубики со стороной Δ.
Пусть имеется вероятностная мера μ, которая

в i-ой ячейке принимает значение pi(Δ).
Энтропия Больцмана
Энтропия Гиббса-Шеннона
Обобщенная энтропия Реньи
Обобщенная размерность меры

Мультифрактальные мерыРассмотрим n-мерный параллелепипед D с единичным объемом.Разобьем D на непересекающиеся кубики со стороной Δ.Пусть имеется вероятностная

Слайд 5Мультифрактальные меры
Обозначим



Мера μ называется мультифрактальной, если

Мультифрактальные мерыОбозначим Мера μ называется мультифрактальной, если

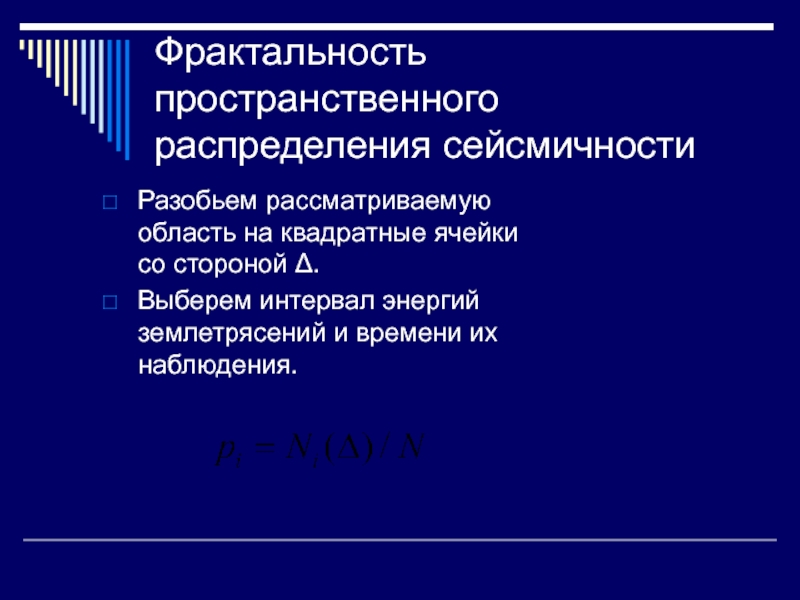

Слайд 6Фрактальность пространственного распределения сейсмичности
Разобьем рассматриваемую область на квадратные ячейки со

стороной Δ.
Выберем интервал энергий землетрясений и времени их наблюдения.

Фрактальность пространственного распределения сейсмичностиРазобьем рассматриваемую область на квадратные ячейки со стороной Δ.Выберем интервал энергий землетрясений и времени

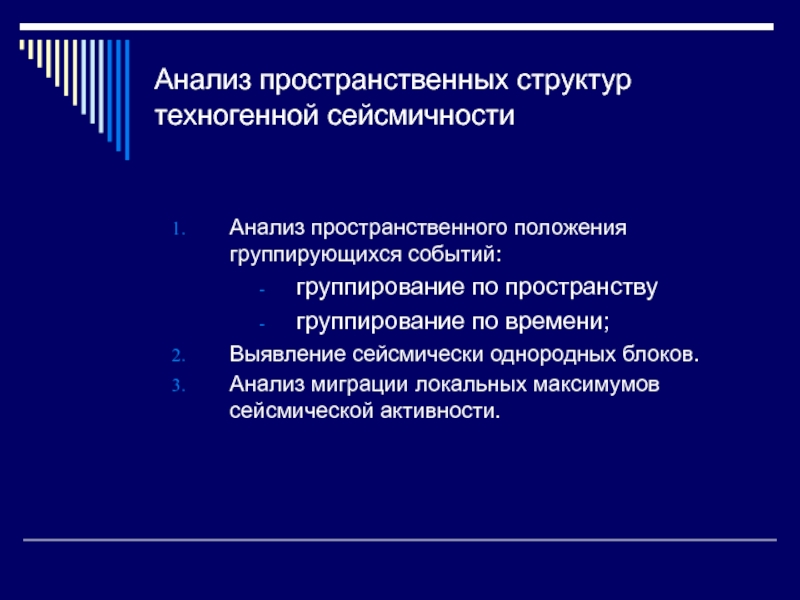

Слайд 7Анализ пространственных структур техногенной сейсмичности
Анализ пространственного положения группирующихся событий:
группирование по

пространству
группирование по времени;
Выявление сейсмически однородных блоков.
Анализ миграции локальных максимумов сейсмической

активности.
Анализ пространственных структур техногенной сейсмичностиАнализ пространственного положения группирующихся событий:группирование по пространствугруппирование по времени;Выявление сейсмически однородных блоков.Анализ миграции

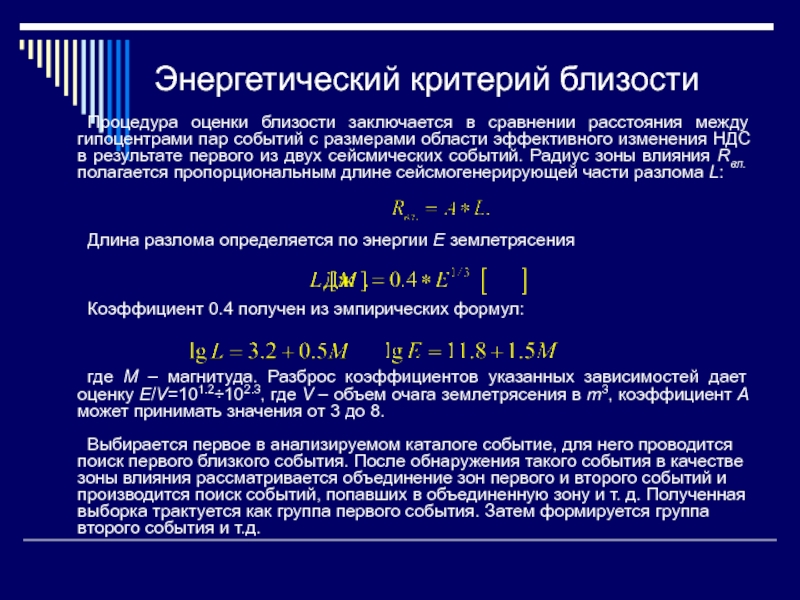

Слайд 8Энергетический критерий близости
Процедура оценки близости заключается в сравнении расстояния между

гипоцентрами пар событий с размерами области эффективного изменения НДС в

результате первого из двух сейсмических событий. Радиус зоны влияния Rвл. полагается пропорциональным длине сейсмогенерирующей части разлома L:

Длина разлома определяется по энергии E землетрясения

Коэффициент 0.4 получен из эмпирических формул:

где М – магнитуда. Разброс коэффициентов указанных зависимостей дает оценку E/V=101.2÷102.3, где V – объем очага землетрясения в m3, коэффициент А может принимать значения от 3 до 8.
Выбирается первое в анализируемом каталоге событие, для него проводится поиск первого близкого события. После обнаружения такого события в качестве зоны влияния рассматривается объединение зон первого и второго событий и производится поиск событий, попавших в объединенную зону и т. д. Полученная выборка трактуется как группа первого события. Затем формируется группа второго события и т.д.
Энергетический критерий близости	Процедура оценки близости заключается в сравнении расстояния между гипоцентрами пар событий с размерами области эффективного

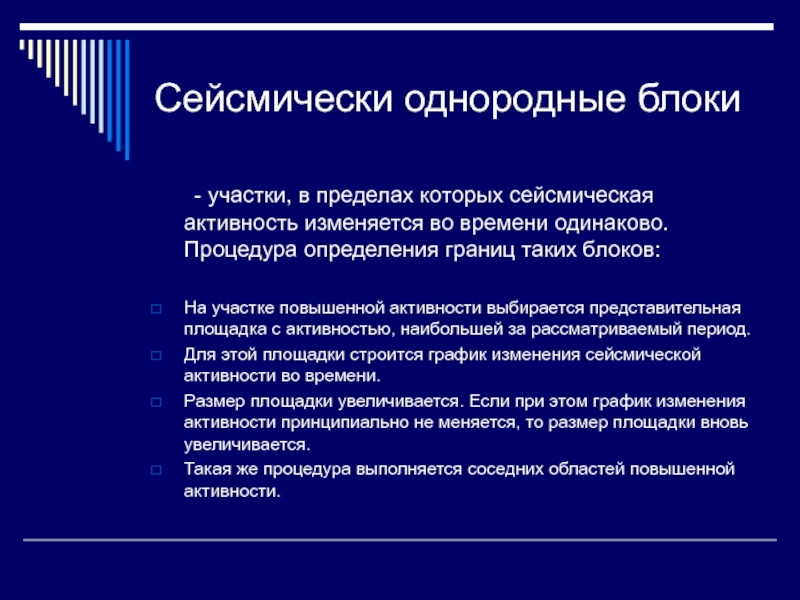

Слайд 9Сейсмически однородные блоки
- участки, в пределах которых сейсмическая активность изменяется

во времени одинаково. Процедура определения границ таких блоков:

На участке повышенной

активности выбирается представительная площадка с активностью, наибольшей за рассматриваемый период.
Для этой площадки строится график изменения сейсмической активности во времени.
Размер площадки увеличивается. Если при этом график изменения активности принципиально не меняется, то размер площадки вновь увеличивается.
Такая же процедура выполняется соседних областей повышенной активности.
Сейсмически однородные блоки	- участки, в пределах которых сейсмическая активность изменяется во времени одинаково. Процедура определения границ таких

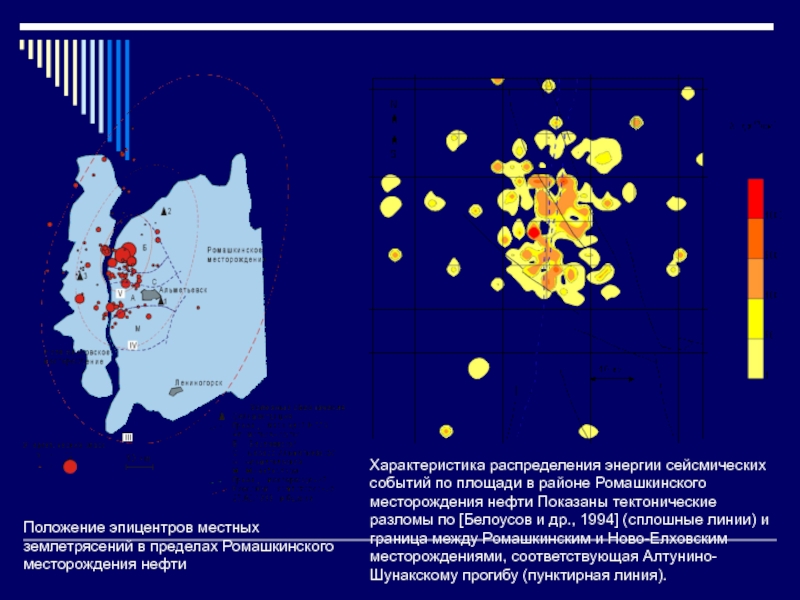

Слайд 10Положение эпицентров местных землетрясений в пределах Ромашкинского месторождения нефти
Характеристика распределения

энергии сейсмических событий по площади в районе Ромашкинского месторождения нефти

Показаны тектонические разломы по [Белоусов и др., 1994] (сплошные линии) и граница между Ромашкинским и Ново-Елховским месторождениями, соответствующая Алтунино-Шунакскому прогибу (пунктирная линия).
Положение эпицентров местных землетрясений в пределах Ромашкинского месторождения нефтиХарактеристика распределения энергии сейсмических событий по площади в районе

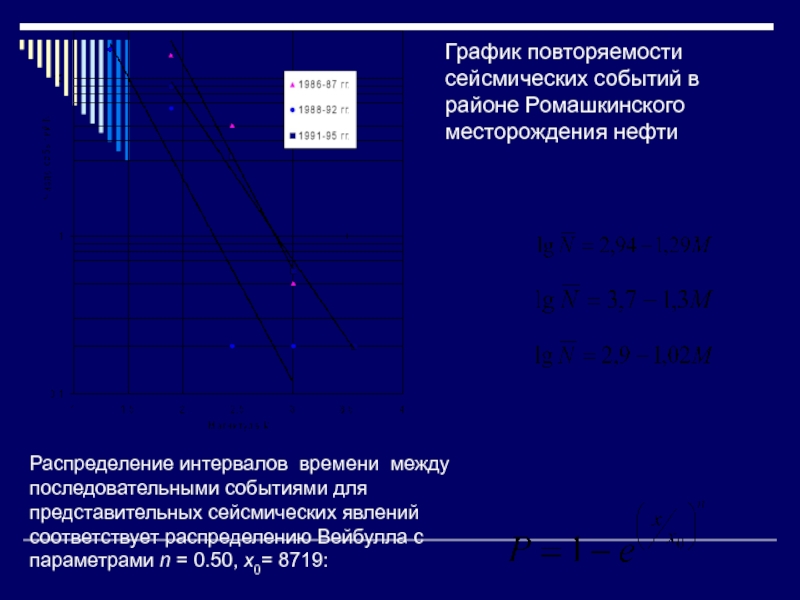

Слайд 11График повторяемости сейсмических событий в районе Ромашкинского месторождения нефти
Распределение интервалов

времени между последовательными событиями для представительных сейсмических явлений соответствует распределению

Вейбулла с параметрами n = 0.50, x0= 8719:
График повторяемости сейсмических событий в районе Ромашкинского месторождения нефтиРаспределение интервалов времени между последовательными событиями для представительных сейсмических

Слайд 12Зоны влияния группирующихся сейсмических событий на Ромашкинском месторождении. Первое событие

в каждой группе показано отдельным цветом. Показано расположение основных тектонических

структур.

Пространственные особенности сейсмичности в районе Ромашкинского месторождения

Зоны влияния группирующихся сейсмических событий на Ромашкинском месторождении. Первое событие в каждой группе показано отдельным цветом. Показано

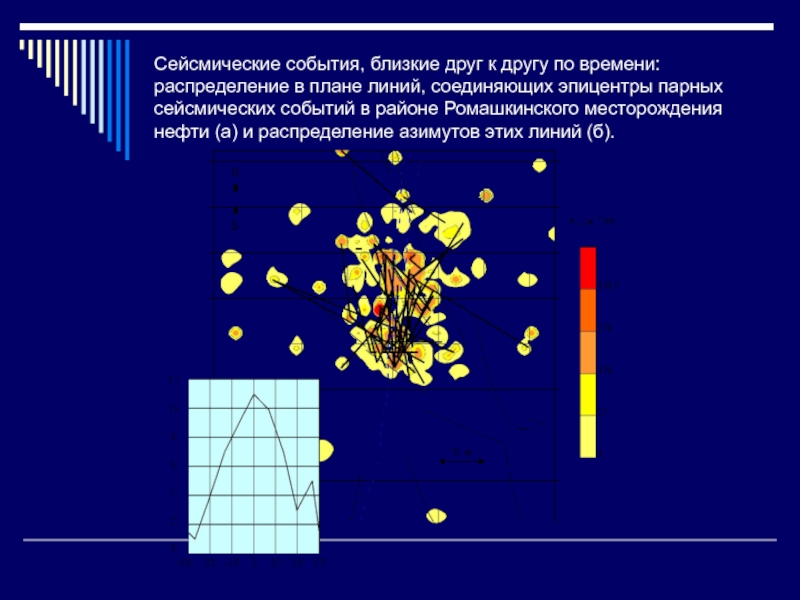

Слайд 13Сейсмические события, близкие друг к другу по времени: распределение в

плане линий, соединяющих эпицентры парных сейсмических событий в районе Ромашкинского

месторождения нефти (а) и распределение азимутов этих линий (б).
Сейсмические события, близкие друг к другу по времени: распределение в плане линий, соединяющих эпицентры парных сейсмических событий

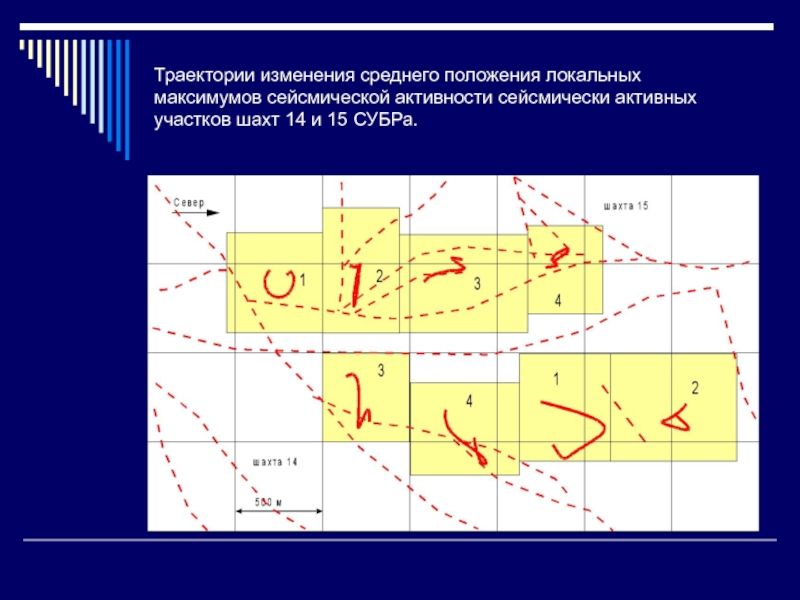

Слайд 14Траектории изменения среднего положения локальных максимумов сейсмической активности сейсмически активных

участков шахт 14 и 15 СУБРа.

Траектории изменения среднего положения локальных максимумов сейсмической активности сейсмически активных участков шахт 14 и 15 СУБРа.

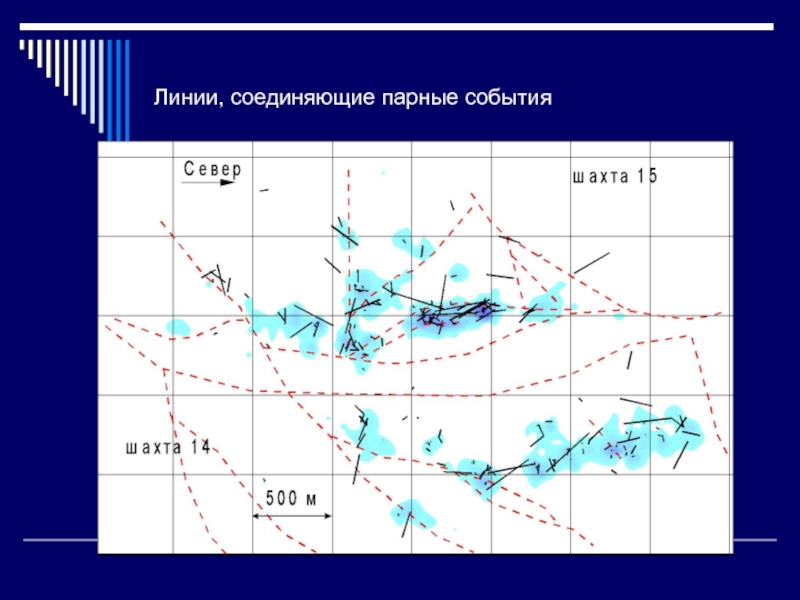

Слайд 15Линии, соединяющие парные события

Линии, соединяющие парные события

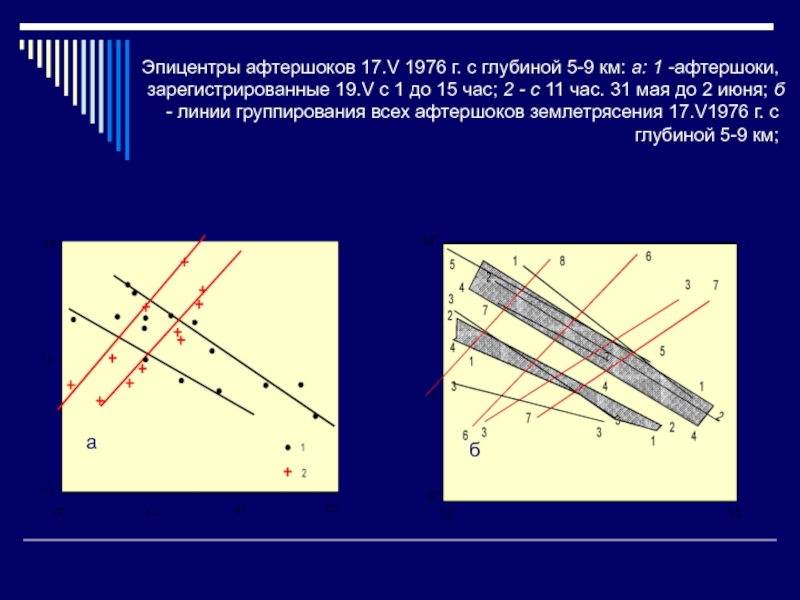

Слайд 16Эпицентры афтершоков 17.V 1976 г. с глубиной 5-9 км: а:

1 -афтершоки, зарегистрированные 19.V с 1 до 15 час; 2

- с 11 час. 31 мая до 2 июня; б - линии группирования всех афтершоков землетрясения 17.V1976 г. с глубиной 5-9 км;

а

б

Эпицентры афтершоков 17.V 1976 г. с глубиной 5-9 км: а: 1 -афтершоки, зарегистрированные 19.V с 1 до

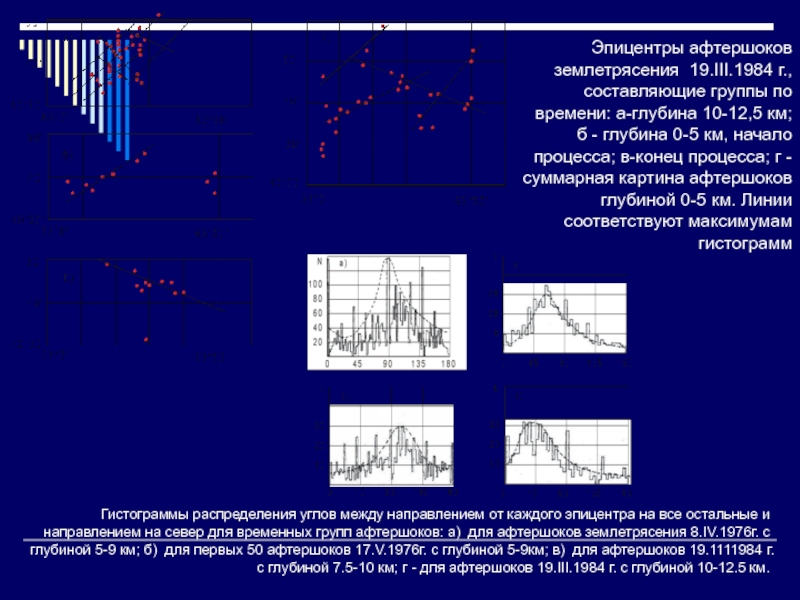

Слайд 17Гистограммы распределения углов между направлением от каждого эпицентра на все

остальные и направлением на север для временных групп афтершоков: а)

для афтершоков землетрясения 8.IV.1976г. с глубиной 5-9 км; б) для первых 50 афтершоков 17.V.1976г. с глубиной 5-9км; в) для афтершоков 19.1111984 г. с глубиной 7.5-10 км; г - для афтершоков 19.III.1984 г. с глубиной 10-12.5 км.

Эпицентры афтершоков землетрясения 19.III.1984 г., составляющие группы по времени: а-глубина 10-12,5 км; б - глубина 0-5 км, начало процесса; в-конец процесса; г - суммарная картина афтершоков глубиной 0-5 км. Линии соответствуют максимумам гистограмм

Гистограммы распределения углов между направлением от каждого эпицентра на все остальные и направлением на север для временных

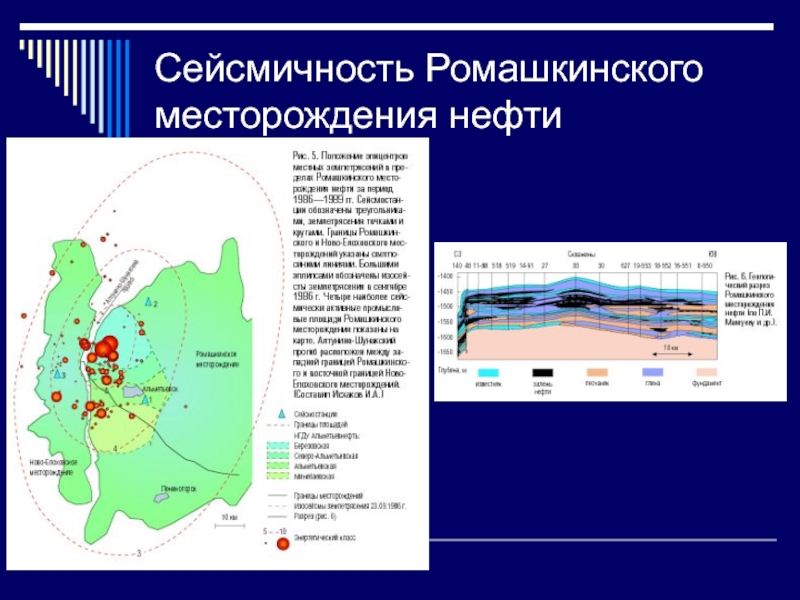

Слайд 18Сейсмичность Ромашкинского месторождения нефти

Сейсмичность Ромашкинского месторождения нефти

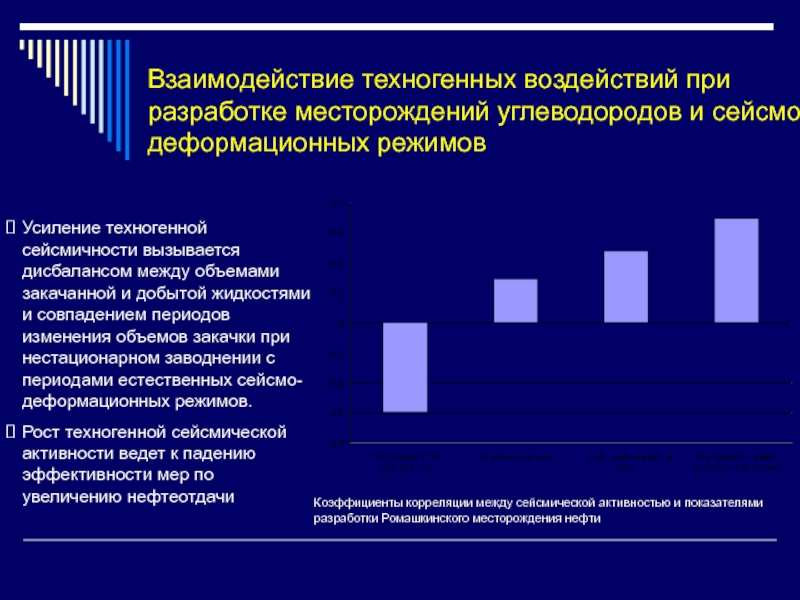

Слайд 19Коэффициенты корреляции между сейсмической активностью и показателями разработки Ромашкинского месторождения

нефти
Взаимодействие техногенных воздействий при разработке месторождений углеводородов и сейсмо-деформационных режимов
Усиление

техногенной сейсмичности вызывается дисбалансом между объемами закачанной и добытой жидкостями и совпадением периодов изменения объемов закачки при нестационарном заводнении с периодами естественных сейсмо-деформационных режимов.
Рост техногенной сейсмической активности ведет к падению эффективности мер по увеличению нефтеотдачи
Коэффициенты корреляции между сейсмической активностью и показателями разработки Ромашкинского месторождения нефтиВзаимодействие техногенных воздействий при разработке месторождений углеводородов

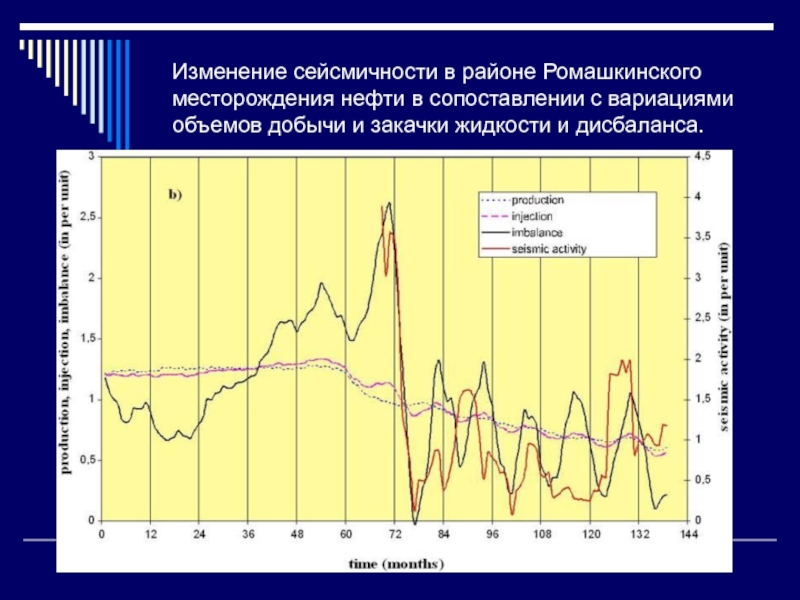

Слайд 20Изменение сейсмичности в районе Ромашкинского месторождения нефти в сопоставлении с

вариациями объемов добычи и закачки жидкости и дисбаланса.

Изменение сейсмичности в районе Ромашкинского месторождения нефти в сопоставлении с вариациями объемов добычи и закачки жидкости и

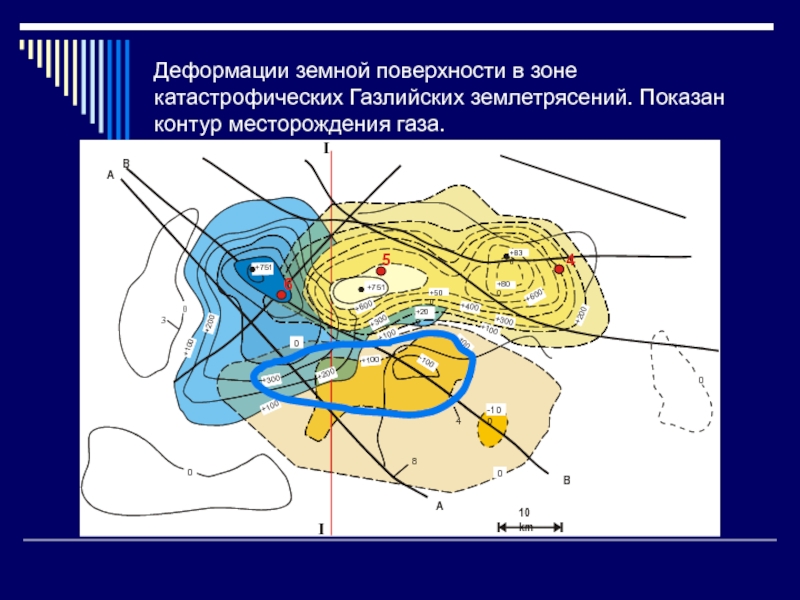

Слайд 21Деформации земной поверхности в зоне катастрофических Газлийских землетрясений. Показан контур

месторождения газа.

Деформации земной поверхности в зоне катастрофических Газлийских землетрясений. Показан контур месторождения газа.

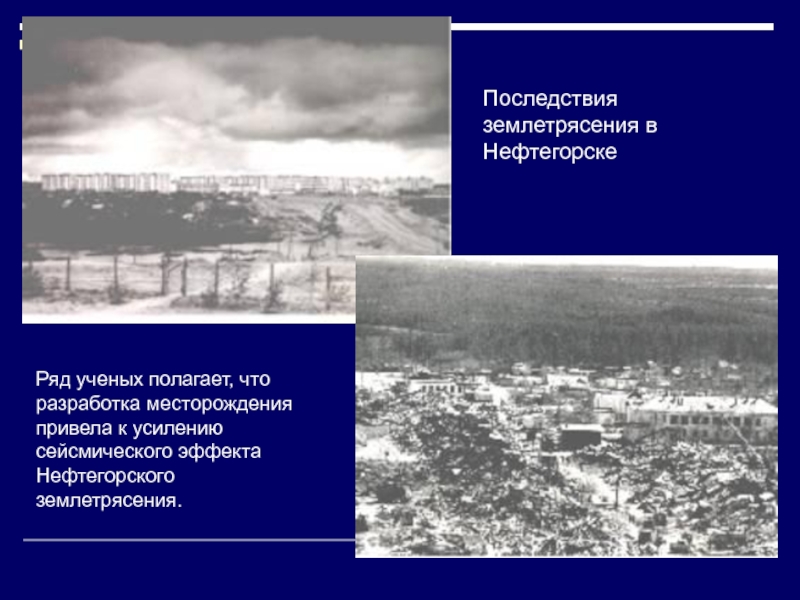

Слайд 22Последствия землетрясения в Нефтегорске
Ряд ученых полагает, что разработка месторождения привела

к усилению сейсмического эффекта Нефтегорского землетрясения.

Последствия землетрясения в НефтегорскеРяд ученых полагает, что разработка месторождения привела к усилению сейсмического эффекта Нефтегорского землетрясения.

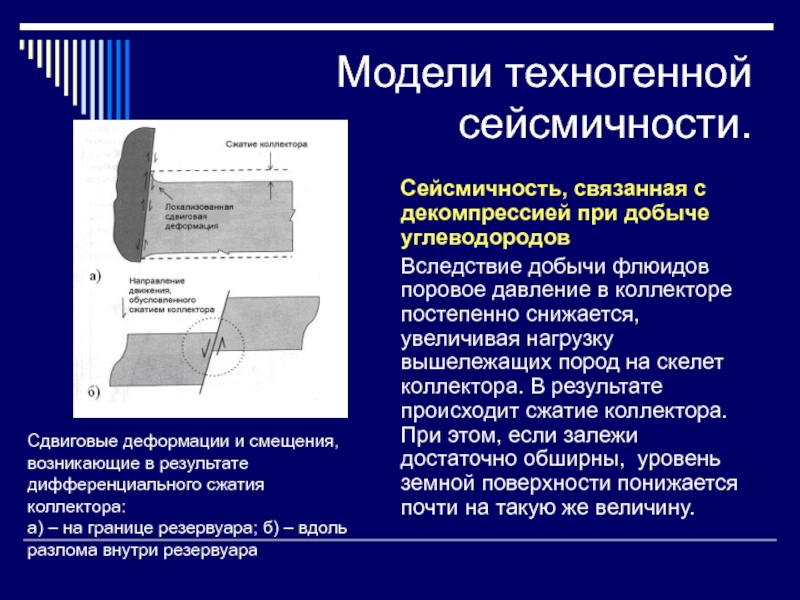

Слайд 23Модели техногенной сейсмичности.
Сейсмичность, связанная с декомпрессией при добыче углеводородов
Вследствие

добычи флюидов поровое давление в коллекторе постепенно снижается, увеличивая нагрузку

вышележащих пород на скелет коллектора. В результате происходит сжатие коллектора. При этом, если залежи достаточно обширны, уровень земной поверхности понижается почти на такую же величину.


Сдвиговые деформации и смещения, возникающие в результате дифференциального сжатия коллектора:
а) – на границе резервуара; б) – вдоль разлома внутри резервуара

Модели техногенной сейсмичности. Сейсмичность, связанная с декомпрессией при добыче углеводородовВследствие добычи флюидов поровое давление в коллекторе постепенно

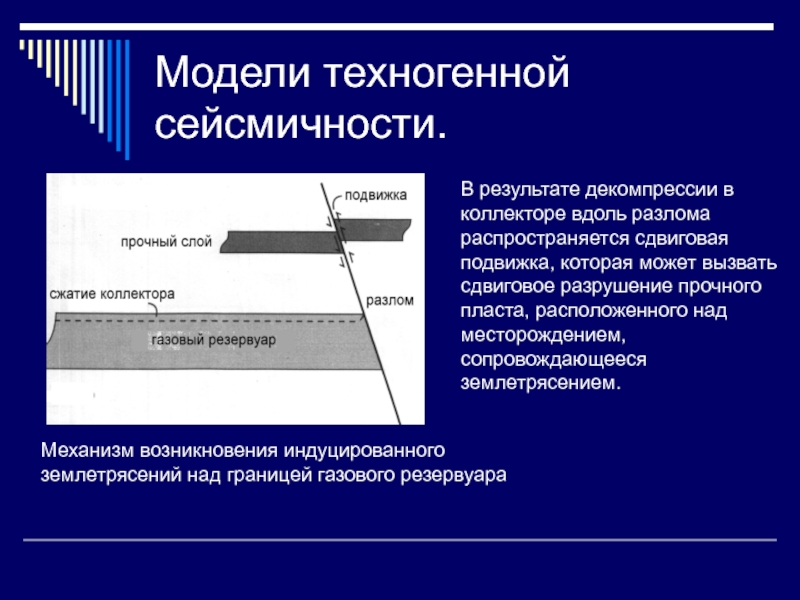

Слайд 24Модели техногенной сейсмичности.
Механизм возникновения индуцированного землетрясений над границей газового резервуара


В результате декомпрессии в коллекторе вдоль разлома распространяется сдвиговая подвижка,

которая может вызвать сдвиговое разрушение прочного пласта, расположенного над месторождением, сопровождающееся землетрясением.
Модели техногенной сейсмичности.Механизм возникновения индуцированного  землетрясений над границей газового резервуара В результате декомпрессии в коллекторе вдоль

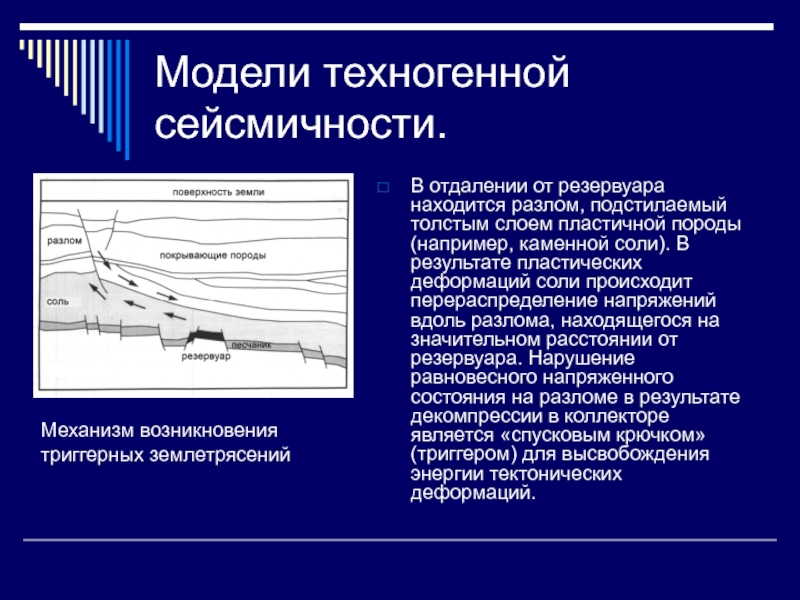

Слайд 25Модели техногенной сейсмичности.
В отдалении от резервуара находится разлом, подстилаемый толстым

слоем пластичной породы (например, каменной соли). В результате пластических деформаций

соли происходит перераспределение напряжений вдоль разлома, находящегося на значительном расстоянии от резервуара. Нарушение равновесного напряженного состояния на разломе в результате декомпрессии в коллекторе является «спусковым крючком» (триггером) для высвобождения энергии тектонических деформаций.

Механизм возникновения триггерных землетрясений

Модели техногенной сейсмичности.В отдалении от резервуара находится разлом, подстилаемый толстым слоем пластичной породы (например, каменной соли). В

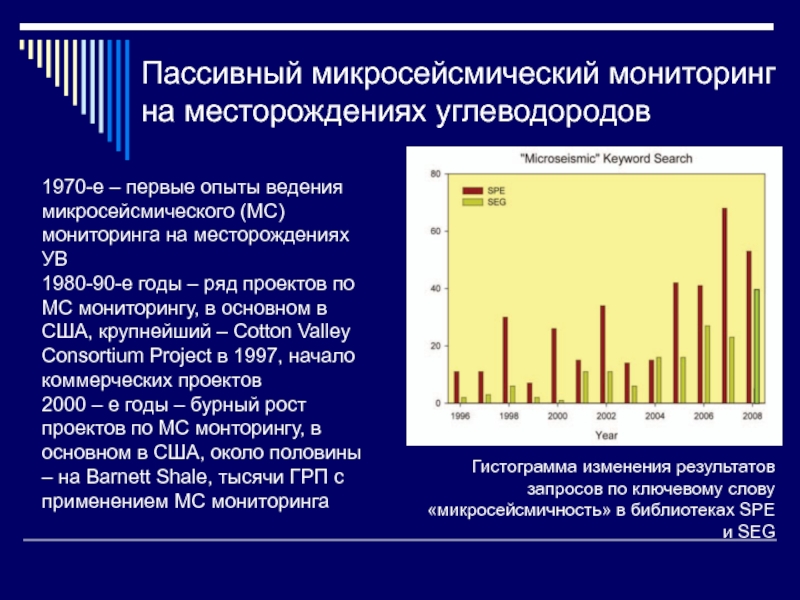

Слайд 26Пассивный микросейсмический мониторинг на месторождениях углеводородов
1970-е – первые опыты ведения

микросейсмического (МС) мониторинга на месторождениях УВ
1980-90-е годы – ряд проектов

по МС мониторингу, в основном в США, крупнейший – Cotton Valley Consortium Project в 1997, начало коммерческих проектов
2000 – е годы – бурный рост проектов по МС монторингу, в основном в США, около половины – на Barnett Shale, тысячи ГРП с применением МС мониторинга

Гистограмма изменения результатов запросов по ключевому слову «микросейсмичность» в библиотеках SPE и SEG

Пассивный микросейсмический мониторинг на месторождениях углеводородов1970-е – первые опыты ведения микросейсмического (МС) мониторинга на месторождениях УВ1980-90-е годы

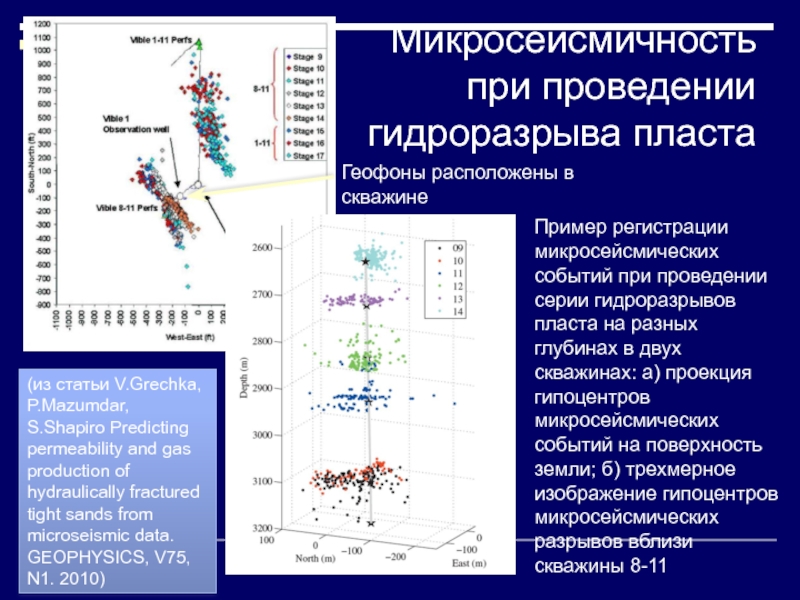

Слайд 27Микросейсмичность при проведении гидроразрыва пласта
Пример регистрации микросейсмических событий при проведении

серии гидроразрывов пласта на разных глубинах в двух скважинах: а)

проекция гипоцентров микросейсмических событий на поверхность земли; б) трехмерное изображение гипоцентров микросейсмических разрывов вблизи скважины 8-11

(из статьи V.Grechka, P.Mazumdar, S.Shapiro Predicting permeability and gas production of hydraulically fractured tight sands from microseismic data. GEOPHYSICS, V75, N1. 2010)

Геофоны расположены в скважине

Микросейсмичность при проведении гидроразрыва пластаПример регистрации микросейсмических событий при проведении серии гидроразрывов пласта на разных глубинах в

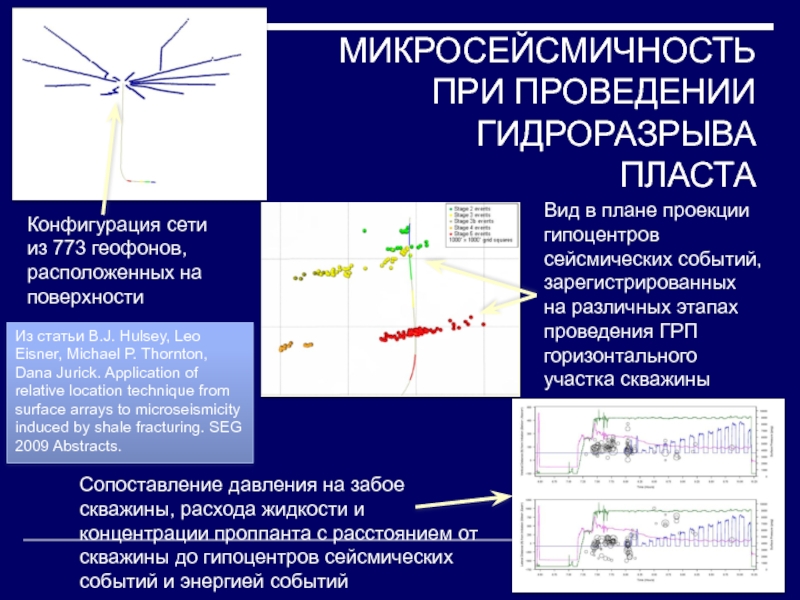

Слайд 28МИКРОСЕЙСМИЧНОСТЬ ПРИ ПРОВЕДЕНИИ ГИДРОРАЗРЫВА ПЛАСТА
Конфигурация сети из 773 геофонов, расположенных

на поверхности
Вид в плане проекции гипоцентров сейсмических событий, зарегистрированных на

различных этапах проведения ГРП горизонтального участка скважины

Сопоставление давления на забое скважины, расхода жидкости и концентрации проппанта с расстоянием от скважины до гипоцентров сейсмических событий и энергией событий

Из статьи B.J. Hulsey, Leo Eisner, Michael P. Thornton, Dana Jurick. Application of relative location technique from surface arrays to microseismicity induced by shale fracturing. SEG 2009 Abstracts.

МИКРОСЕЙСМИЧНОСТЬ ПРИ ПРОВЕДЕНИИ ГИДРОРАЗРЫВА ПЛАСТАКонфигурация сети из 773 геофонов, расположенных на поверхностиВид в плане проекции гипоцентров сейсмических

Слайд 29Литература
Садовский М.А., Писаренко В.Ф. Сейсмический процесс в блоковой среде.
Адушкин В.В.,

Турунтаев С.Б. Техногенные процессы в литосфере (опасности и катастрофы).

ЛитератураСадовский М.А., Писаренко В.Ф. Сейсмический процесс в блоковой среде.Адушкин В.В., Турунтаев С.Б. Техногенные процессы в литосфере (опасности
