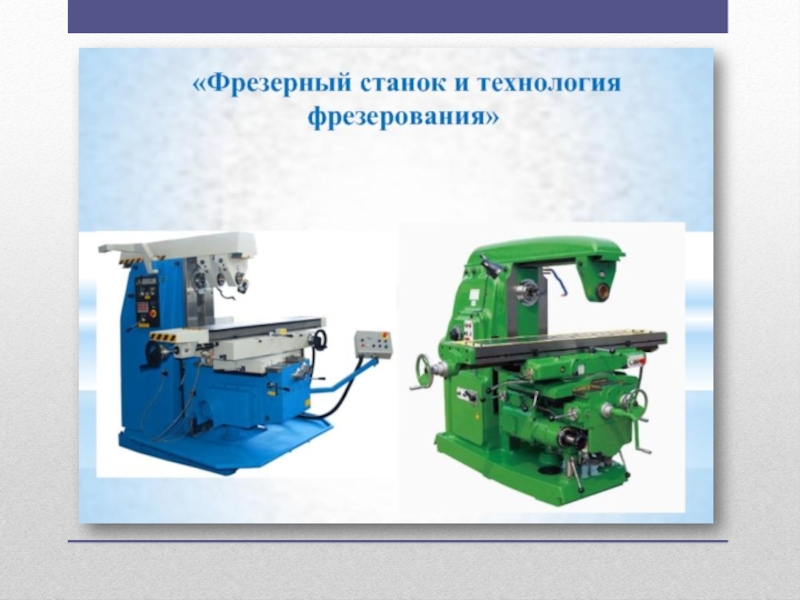

Фрезерные работы Преподаватель Пичугин Александр Иванович
Содержание
- 1. Фрезерные работы Преподаватель Пичугин Александр Иванович
- 2. Слайд 2
- 3. Фрезерование – операция механической обработки металлов и
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6

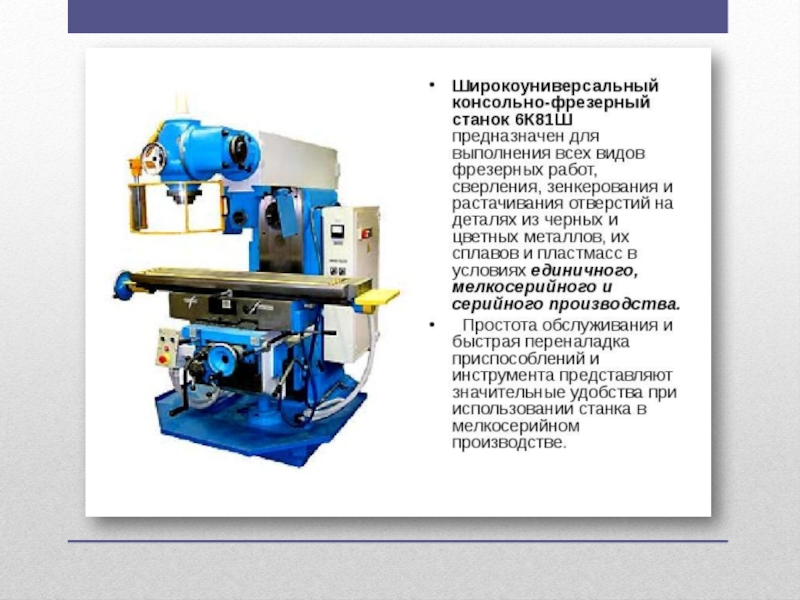

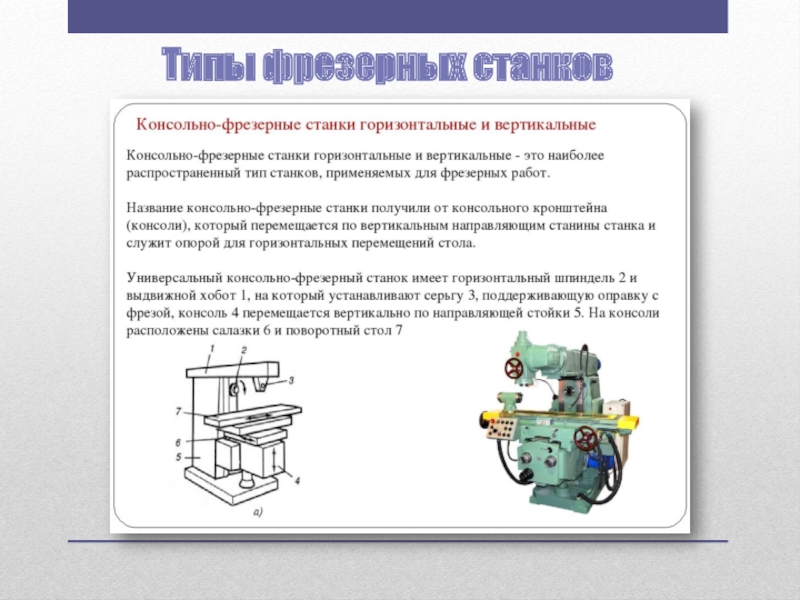

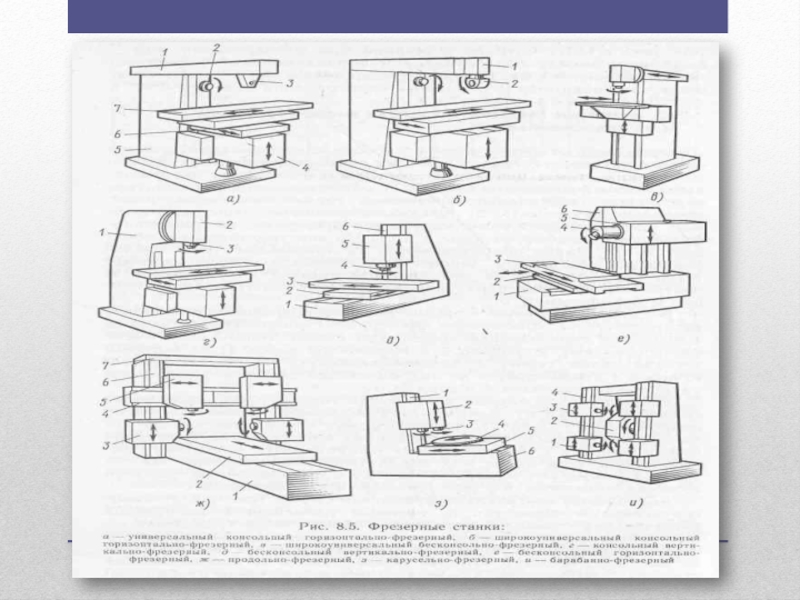

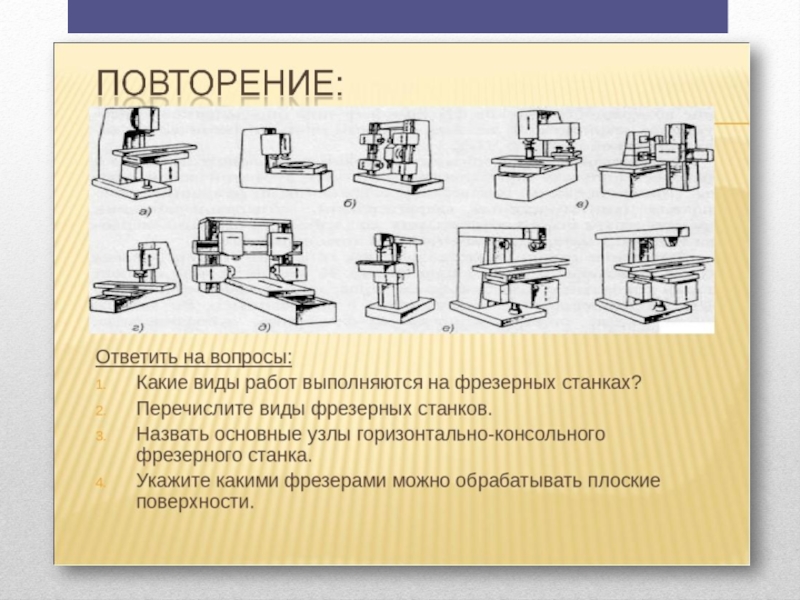

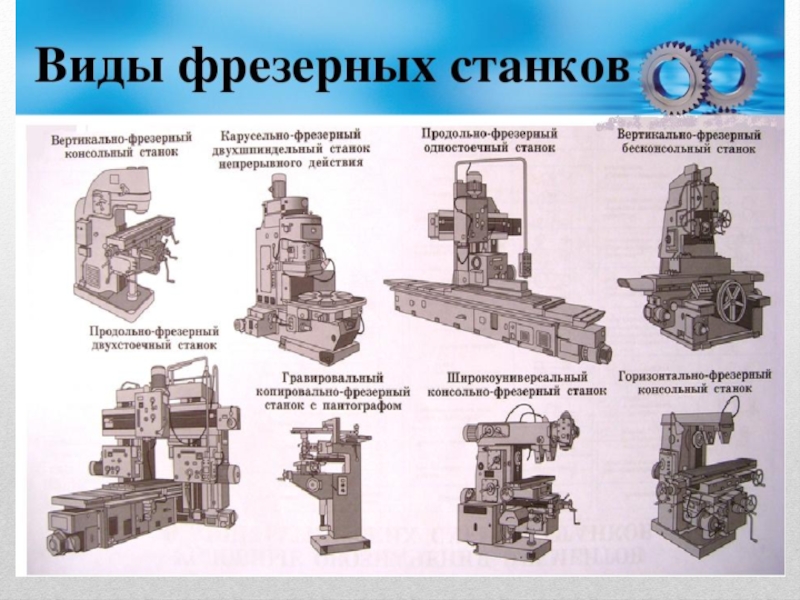

- 7. Типы фрезерных станков
- 8. Слайд 8

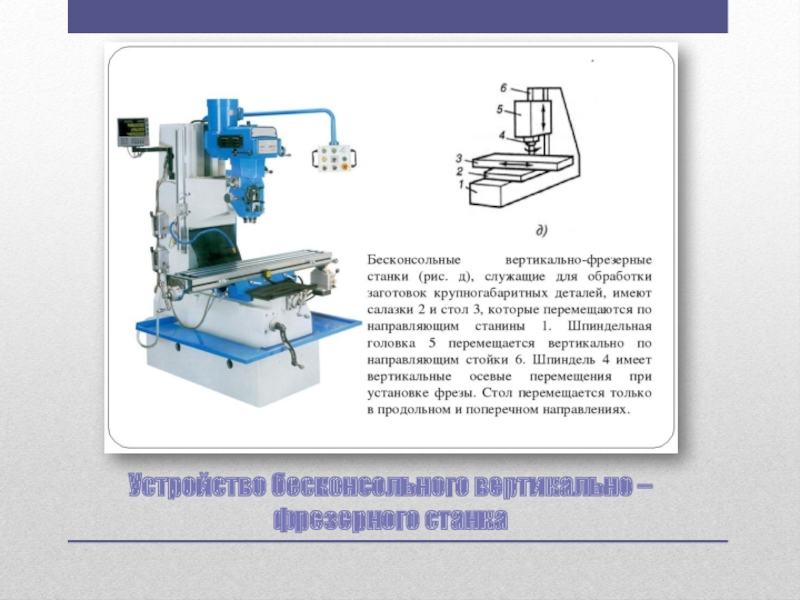

- 9. Устройство бесконсольного вертикально – фрезерного станка

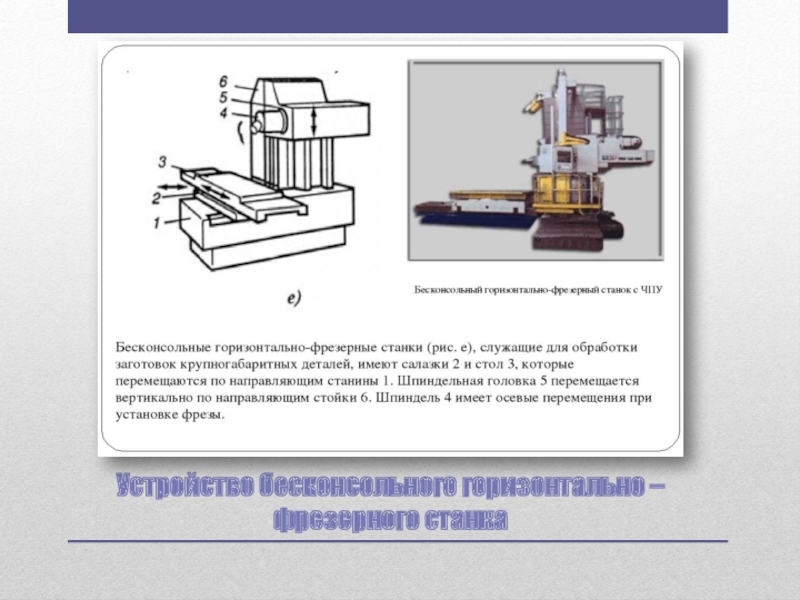

- 10. Устройство бесконсольного горизонтально – фрезерного станка
- 11. Слайд 11

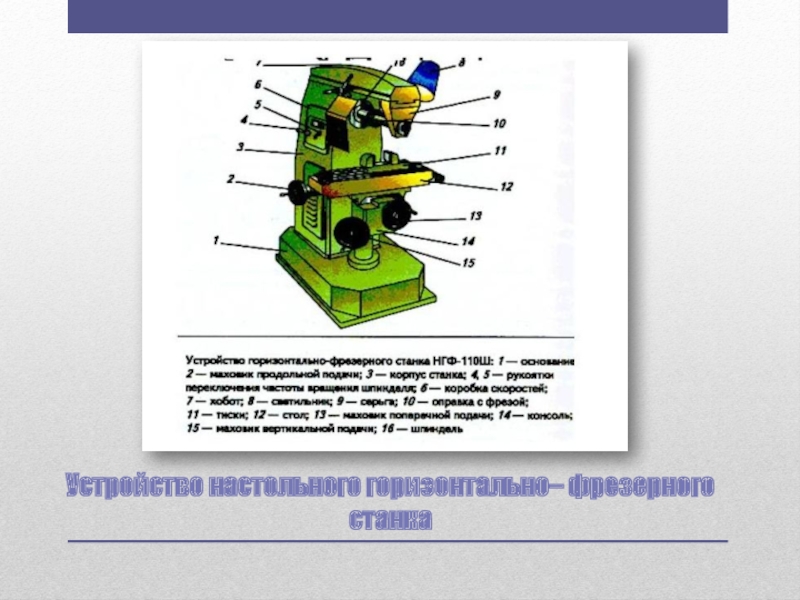

- 12. Устройство настольного горизонтально– фрезерного станка
- 13. Слайд 13
- 14. Слайд 14

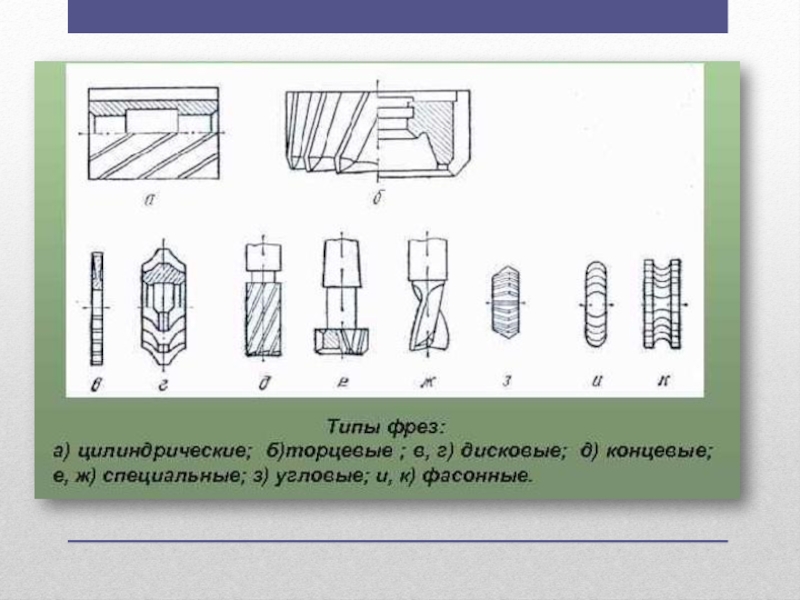

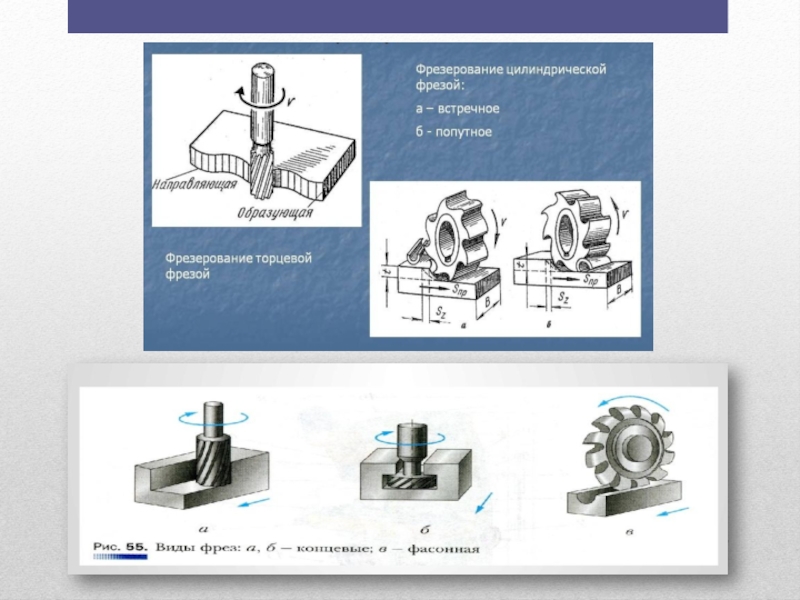

- 15. ФРЕЗЫ
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18

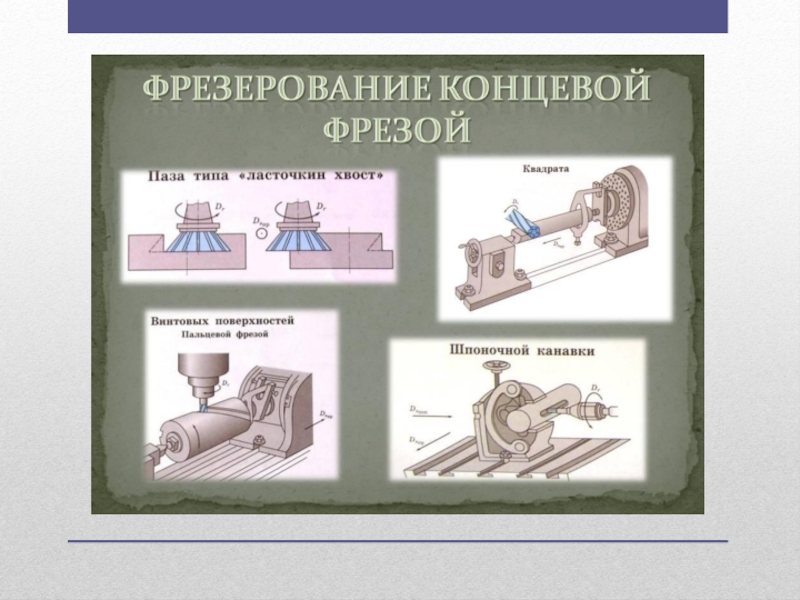

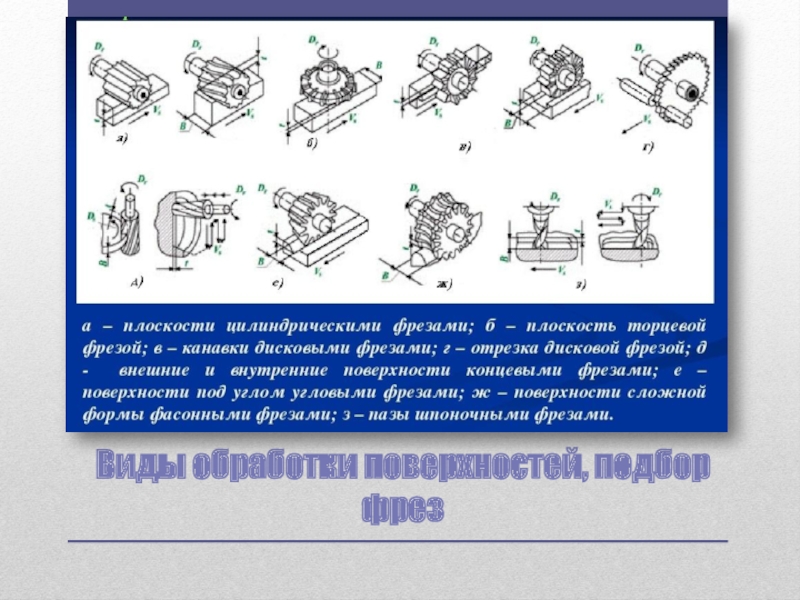

- 19. Виды обработки поверхностей, подбор фрез
- 20. Слайд 20

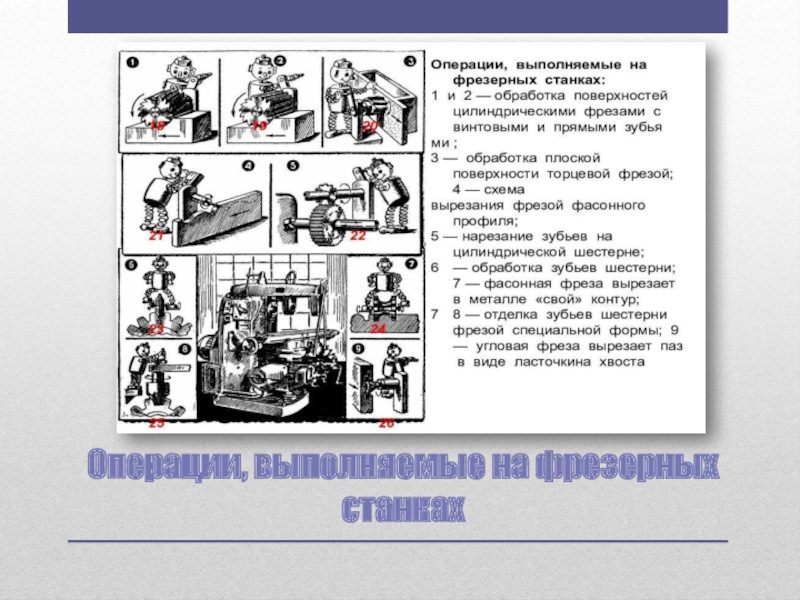

- 21. Операции, выполняемые на фрезерных станках
- 22. Технологии процесса фрезеровки

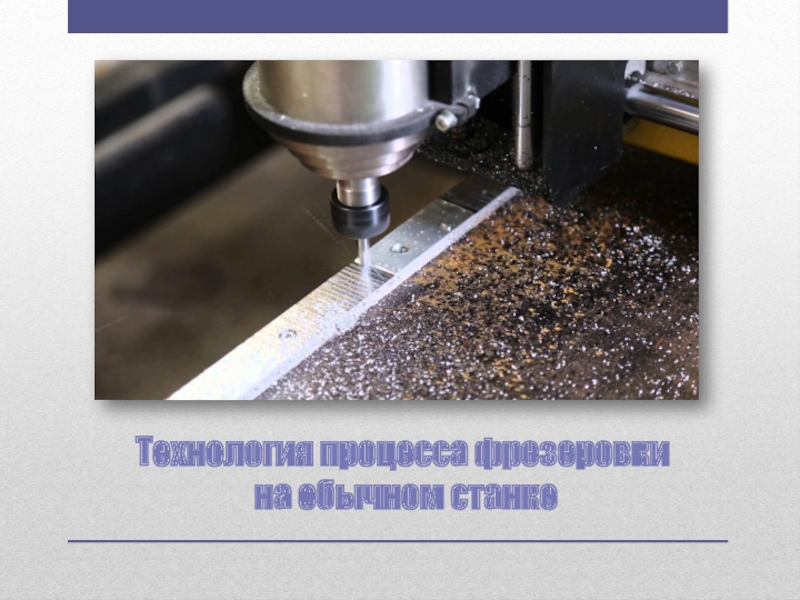

- 23. Технология процесса фрезеровки на обычном станке

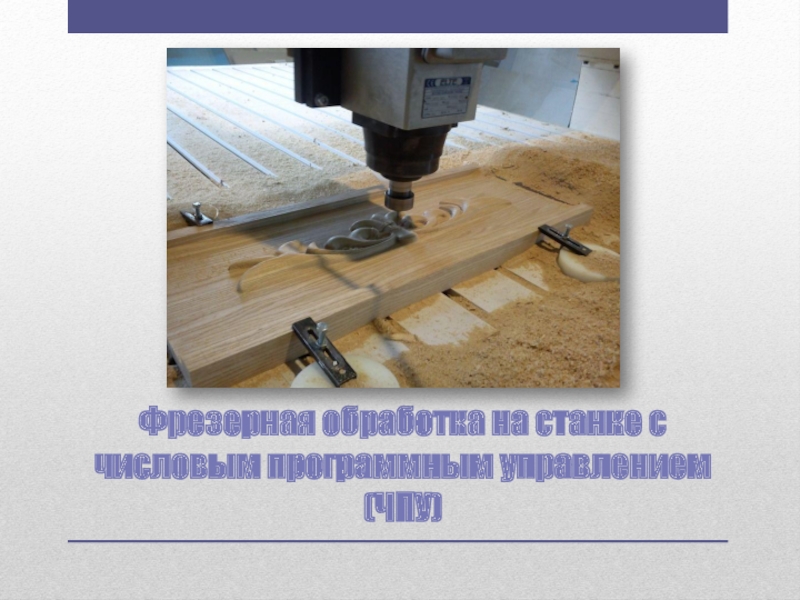

- 24. Фрезерная обработка на станке с числовым программным управлением (ЧПУ)

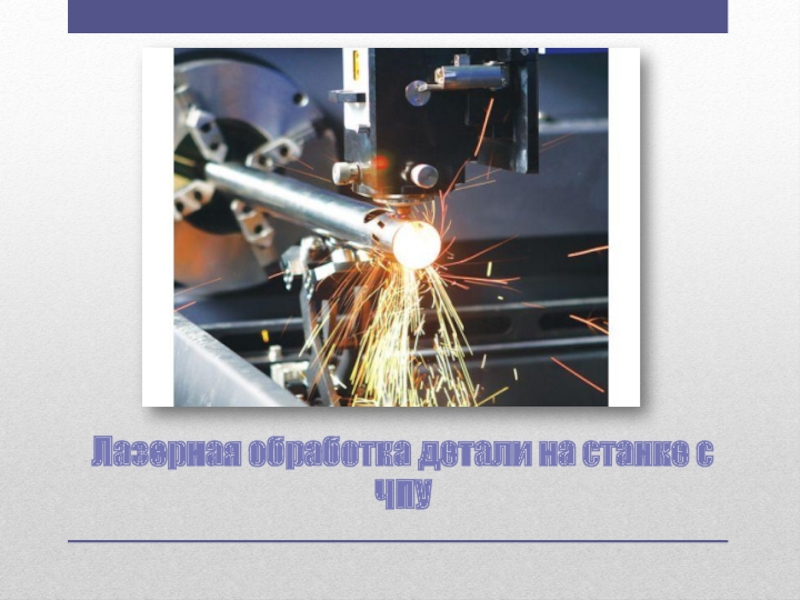

- 25. Лазерная обработка детали на станке с ЧПУ
- 26. Технология фрезерных работ в зависимости от вида фрезерования

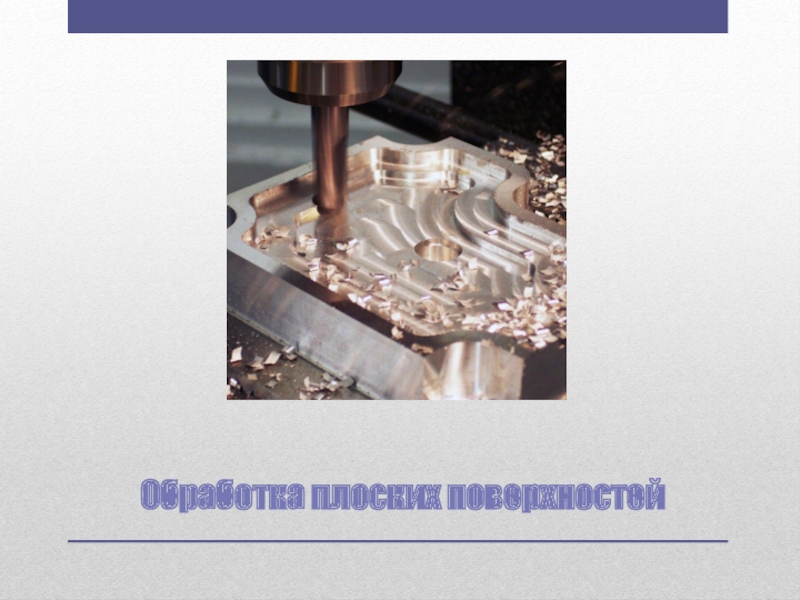

- 27. Обработка плоских поверхностей

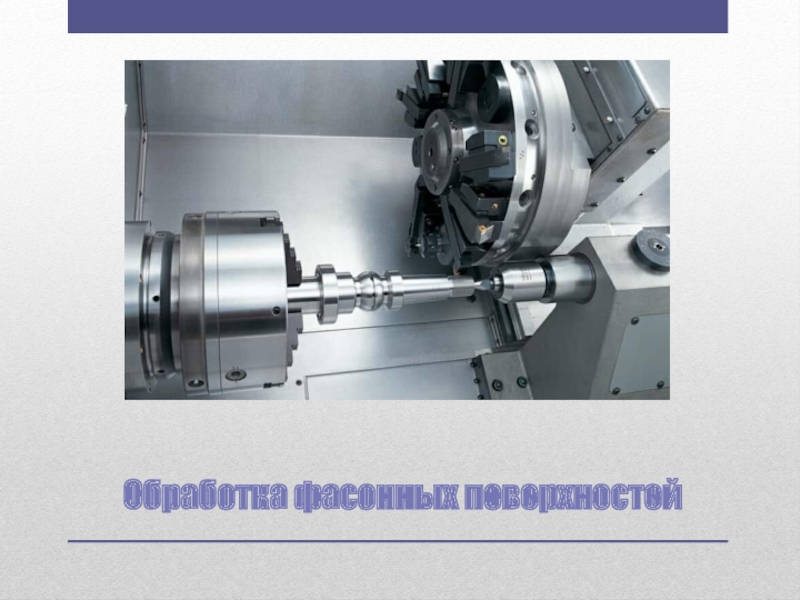

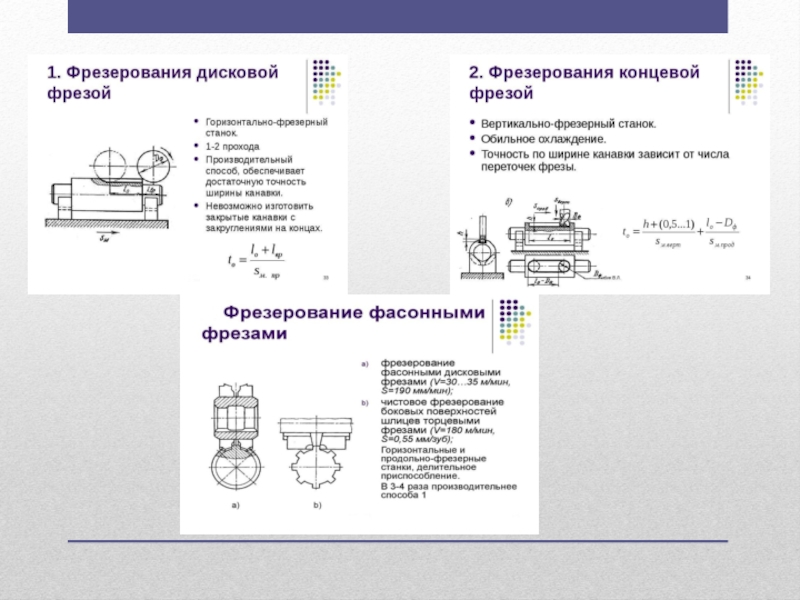

- 28. Обработка фасонных поверхностей

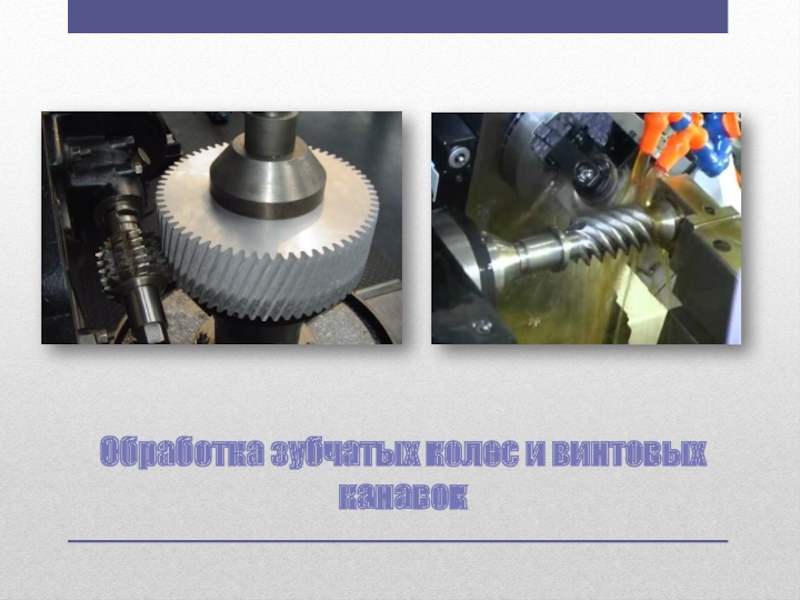

- 29. Обработка зубчатых колес и винтовых канавок

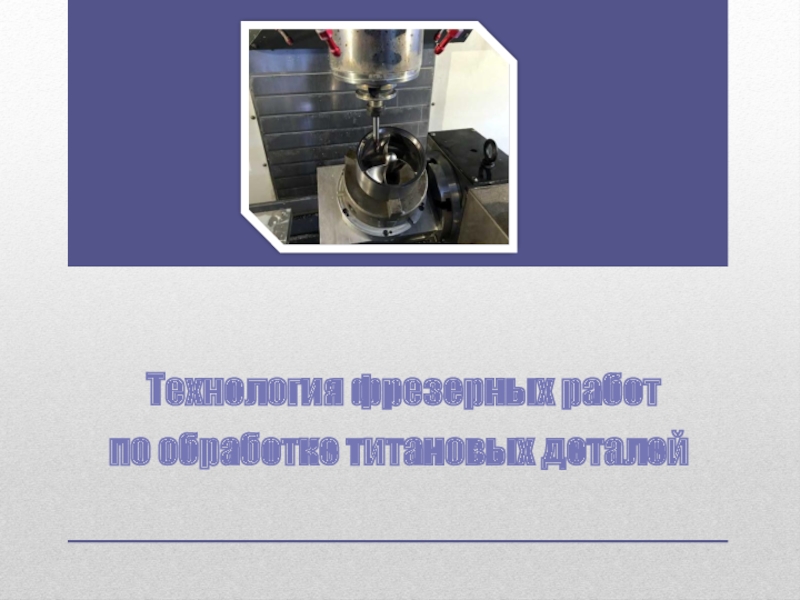

- 30. Технология фрезерных работ по обработке титановых деталей
- 31. Технология фрезерных работ: основные этапы
- 32. 1. Выбор фрезы2. Определение частоты вращения3. Установка

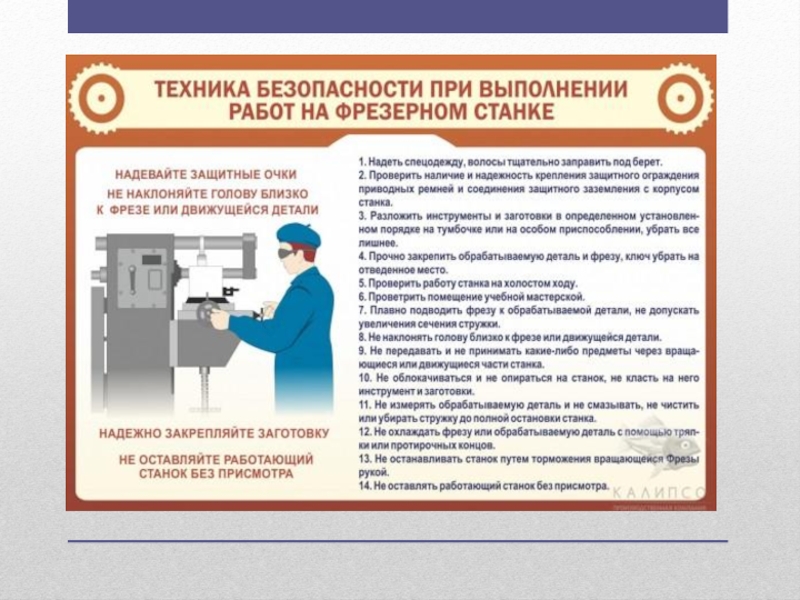

- 33. Техника безопасности при выполнении фрезерных работ
- 34. Крепить фрезу и настраивать фрезер можно только
- 35. Слайд 35
- 36. Слайд 36
- 37. Скачать презентанцию

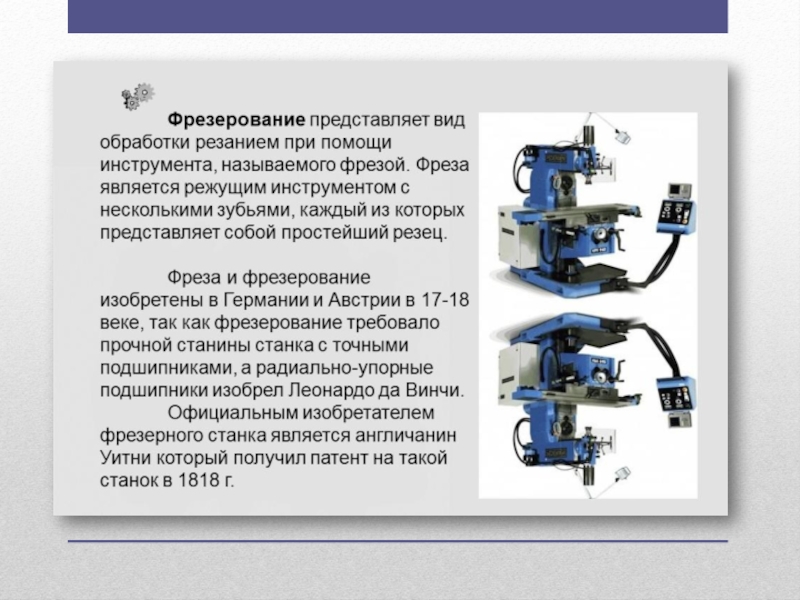

Фрезерование – операция механической обработки металлов и искусственных метериалов резанием при которой многорезцовый инструмент – фреза совершает вращательное (главное) движение, а обрабатываемая заготовка – поступательное движение (движение подачи).
Слайды и текст этой презентации

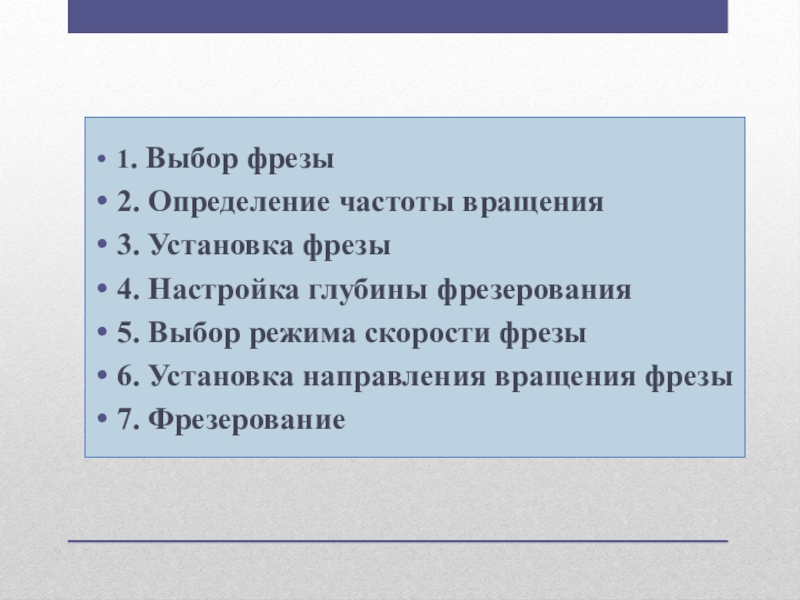

Слайд 321. Выбор фрезы
2. Определение частоты вращения
3. Установка фрезы
4. Настройка глубины
фрезерования
5. Выбор режима скорости фрезы
6. Установка направления вращения фрезы
7. Фрезерование

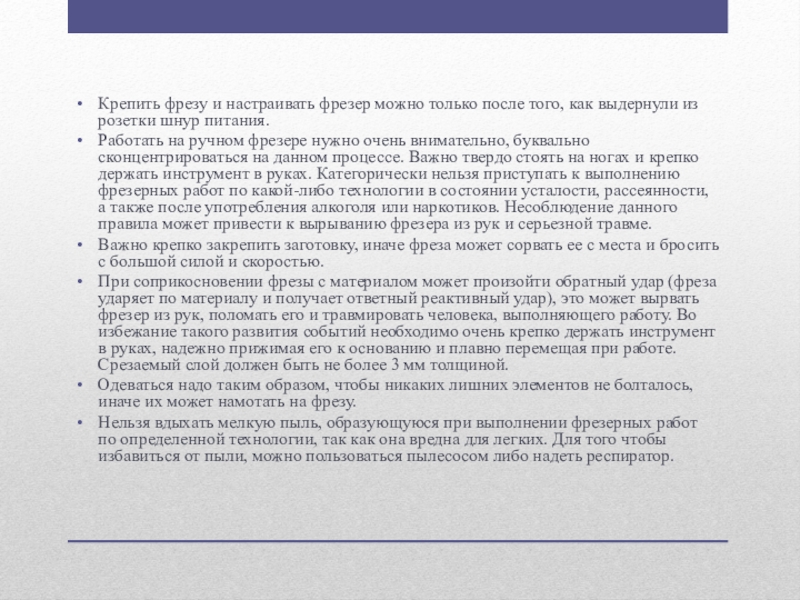

Слайд 34Крепить фрезу и настраивать фрезер можно только после того, как
выдернули из розетки шнур питания.
Работать на ручном фрезере нужно очень
внимательно, буквально сконцентрироваться на данном процессе. Важно твердо стоять на ногах и крепко держать инструмент в руках. Категорически нельзя приступать к выполнению фрезерных работ по какой-либо технологии в состоянии усталости, рассеянности, а также после употребления алкоголя или наркотиков. Несоблюдение данного правила может привести к вырыванию фрезера из рук и серьезной травме.Важно крепко закрепить заготовку, иначе фреза может сорвать ее с места и бросить с большой силой и скоростью.
При соприкосновении фрезы с материалом может произойти обратный удар (фреза ударяет по материалу и получает ответный реактивный удар), это может вырвать фрезер из рук, поломать его и травмировать человека, выполняющего работу. Во избежание такого развития событий необходимо очень крепко держать инструмент в руках, надежно прижимая его к основанию и плавно перемещая при работе. Срезаемый слой должен быть не более 3 мм толщиной.
Одеваться надо таким образом, чтобы никаких лишних элементов не болталось, иначе их может намотать на фрезу.
Нельзя вдыхать мелкую пыль, образующуюся при выполнении фрезерных работ по определенной технологии, так как она вредна для легких. Для того чтобы избавиться от пыли, можно пользоваться пылесосом либо надеть респиратор.
