Фрикционные передачи

(или для преобразования вращательного движения в поступательное) между валами с

помощью сил трения, возникающих между катками, цилиндрами или конусами, насаженными на валы и прижимаемыми один к другому.
Фрикционные передачи классифицируют по следующим признакам:
1. По назначению:
- с нерегулируемым передаточным числом
с бесступенчатым (плавным) регулированием передаточного числа (вариаторы).

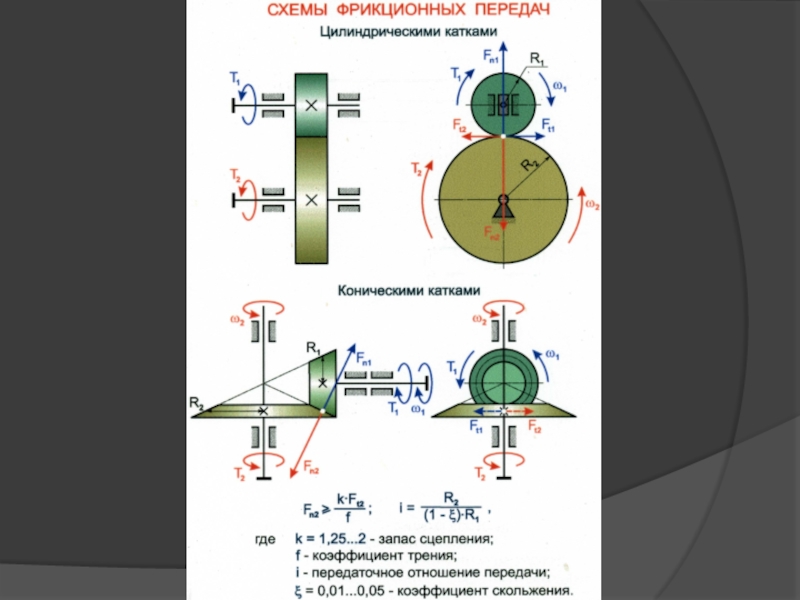

2. По взаимному расположению осей валов:
цилиндрические или конусные с параллельными осями.
конические с пересекающимися осями.
3. В зависимости от условий работы:
открытые (работают всухую);
закрытые (работают в масляной ванне).
4. По принципу действия:
нереверсивные (обычная фрикционная передача);

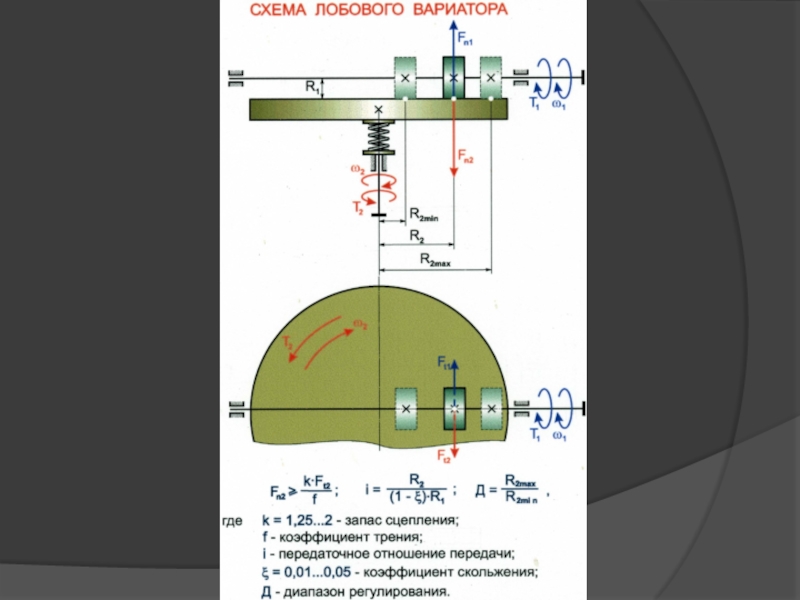

- реверсивные (лобовой вариатор).

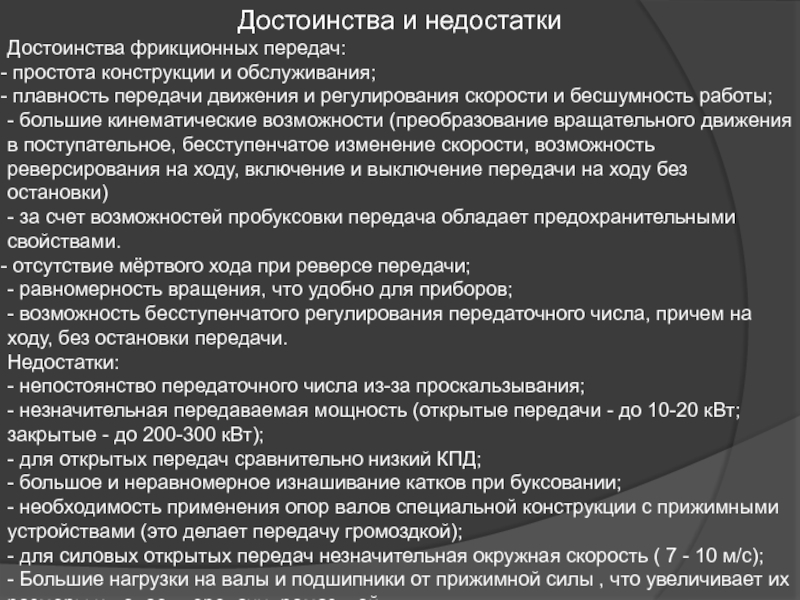

передачи движения и регулирования скорости и бесшумность работы;
- большие кинематические

возможности (преобразование вращательного движения в поступательное, бесступенчатое изменение скорости, возможность реверсирования на ходу, включение и выключение передачи на ходу без остановки)
- за счет возможностей пробуксовки передача обладает предохранительными свойствами.
отсутствие мёртвого хода при реверсе передачи;
- равномерность вращения, что удобно для приборов;
- возможность бесступенчатого регулирования передаточного числа, причем на ходу, без остановки передачи.
Недостатки:
- непостоянство передаточного числа из-за проскальзывания;
- незначительная передаваемая мощность (открытые передачи - до 10-20 кВт; закрытые - до 200-300 кВт);
- для открытых передач сравнительно низкий КПД;
- большое и неравномерное изнашивание катков при буксовании;
- необходимость применения опор валов специальной конструкции с прижимными устройствами (это делает передачу громоздкой);
- для силовых открытых передач незначительная окружная скорость ( 7 - 10 м/с);
- Большие нагрузки на валы и подшипники от прижимной силы , что увеличивает их размеры и делает передачу громоздкой.
- большие потери на трение.

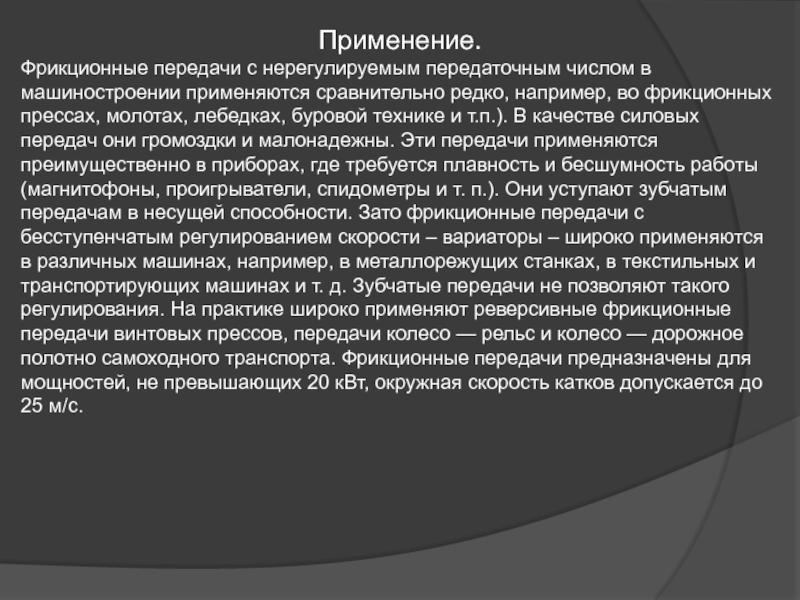

сравнительно редко, например, во фрикционных прессах, молотах, лебедках, буровой технике

и т.п.). В качестве силовых передач они громоздки и малонадежны. Эти передачи применяются преимущественно в приборах, где требуется плавность и бесшумность работы (магнитофоны, проигрыватели, спидометры и т. п.). Они уступают зубчатым передачам в несущей способности. Зато фрикционные передачи с бесступенчатым регулированием скорости – вариаторы – широко применяются в различных машинах, например, в металлорежущих станках, в текстильных и транспортирующих машинах и т. д. Зубчатые передачи не позволяют такого регулирования. На практике широко применяют реверсивные фрикционные передачи винтовых прессов, передачи колесо — рельс и колесо — дорожное полотно самоходного транспорта. Фрикционные передачи предназначены для мощностей, не превышающих 20 кВт, окружная скорость катков допускается до 25 м/с.

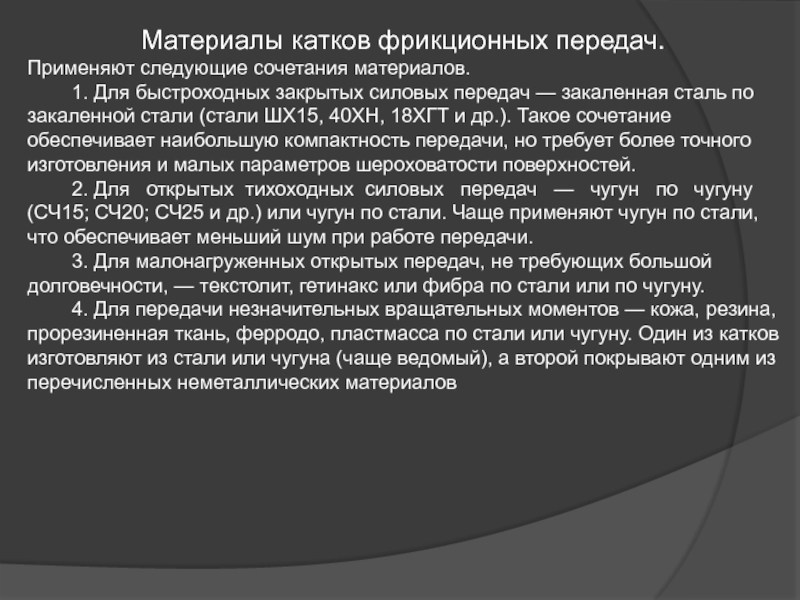

1. Для быстроходных закрытых силовых передач — закаленная сталь по

закаленной стали (стали ШХ15, 40ХН, 18ХГТ и др.). Такое сочетание обеспечивает наибольшую компактность передачи, но требует более точного изготовления и малых параметров шероховатости поверхностей.
2. Для открытых тихоходных силовых передач — чугун по чугуну (СЧ15; СЧ20; СЧ25 и др.) или чугун по стали. Чаще применяют чугун по стали, что обеспечивает меньший шум при работе передачи.
3. Для малонагруженных открытых передач, не требующих большой долговечности, — текстолит, гетинакс или фибра по стали или по чугуну.
4. Для передачи незначительных вращательных моментов — кожа, резина, прорезиненная ткань, ферродо, пластмасса по стали или чугуну. Один из катков изготовляют из стали или чугуна (чаще ведомый), а второй покрывают одним из перечисленных неметаллических материалов
