Слайд 1ФУНДАМЕНТАЛЬНЫЕ
ЭЛЕКТРОФИЗИЧЕСКИЕ ПРОЦЕССЫ
В
ГАЗАХ:
Слайд 2ОБЯЗАТЕЛЬНОЕ УСЛОВИЕ ПРОВЕДЕНИЯ ЛЕКЦИЙ –
-ТИШИНА!!!
МОБИЛЬНЫЕ ТЕЛЕФОНЫ – ОТКЛЮЧАТЬ!
НЕ ОПАЗДЫВАТЬ!

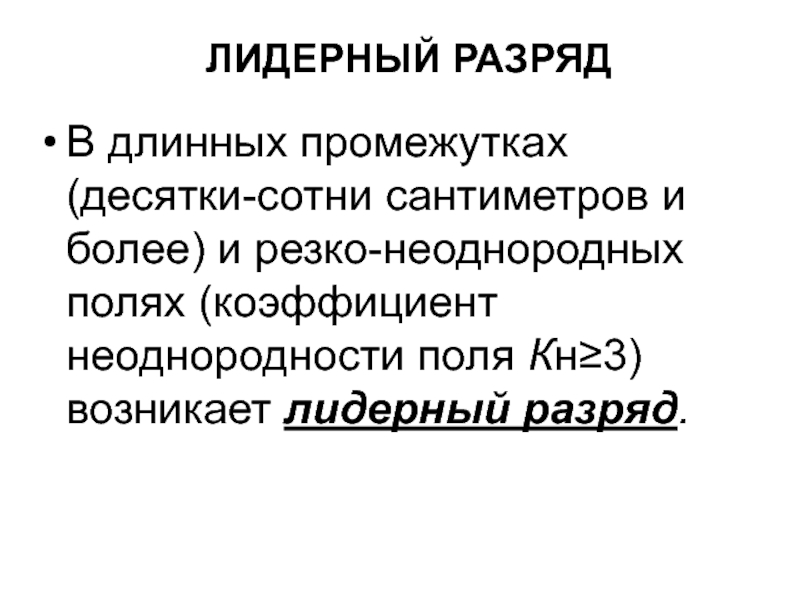

Слайд 3ЛИДЕРНЫЙ РАЗРЯД
В длинных промежутках (десятки-сотни сантиметров и более) и резко-неоднородных
полях (коэффициент неоднородности поля Кн3) возникает лидерный разряд.

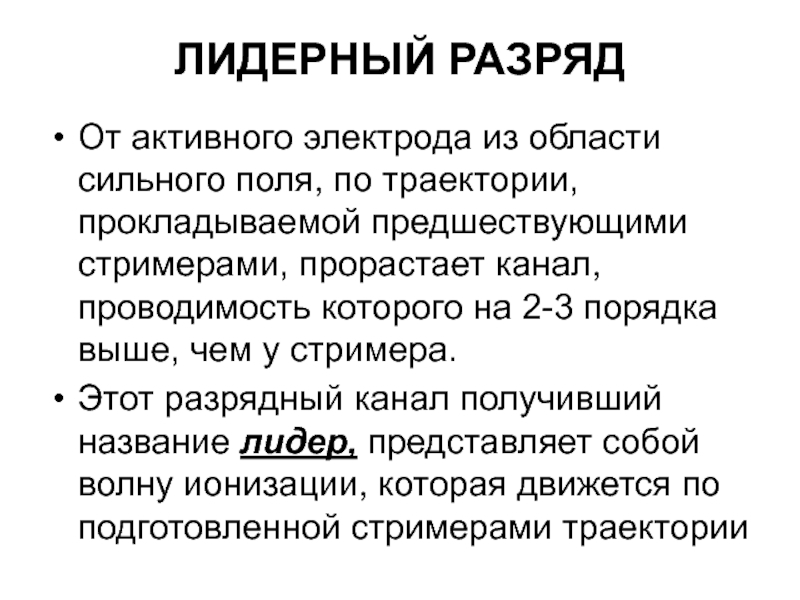

Слайд 4ЛИДЕРНЫЙ РАЗРЯД
От активного электрода из области сильного поля, по траектории,
прокладываемой предшествующими стримерами, прорастает канал, проводимость которого на 2-3 порядка
выше, чем у стримера.
Этот разрядный канал получивший название лидер, представляет собой волну ионизации, которая движется по подготовленной стримерами траектории

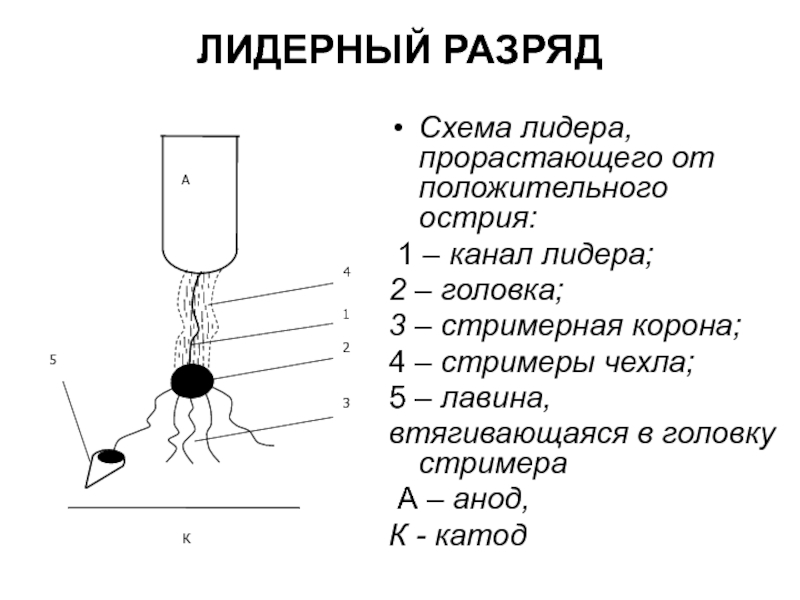

Слайд 5ЛИДЕРНЫЙ РАЗРЯД
Схема лидера, прорастающего от положительного острия:
1 – канал
лидера;
2 – головка;
3 – стримерная корона;
4 –
стримеры чехла;
5 – лавина,
втягивающаяся в головку стримера
А – анод,
К - катод

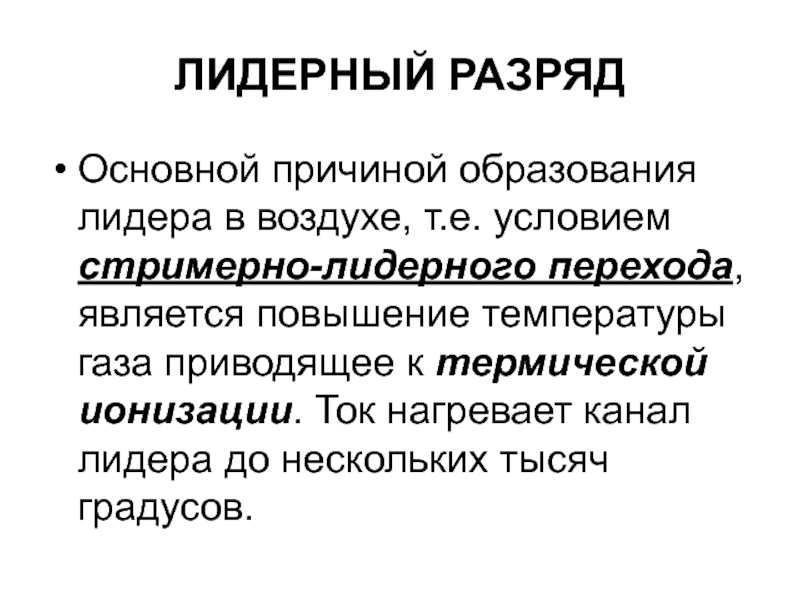

Слайд 6ЛИДЕРНЫЙ РАЗРЯД
Основной причиной образования лидера в воздухе, т.е. условием стримерно-лидерного
перехода, является повышение температуры газа приводящее к термической ионизации. Ток
нагревает канал лидера до нескольких тысяч градусов.

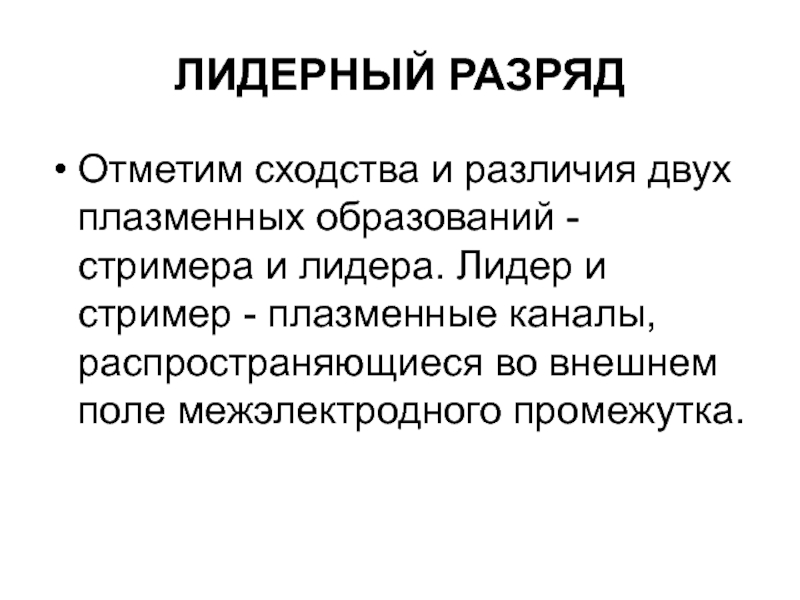

Слайд 7ЛИДЕРНЫЙ РАЗРЯД
Отметим сходства и различия двух плазменных образований - стримера
и лидера. Лидер и стример - плазменные каналы, распространяющиеся во
внешнем поле межэлектродного промежутка.

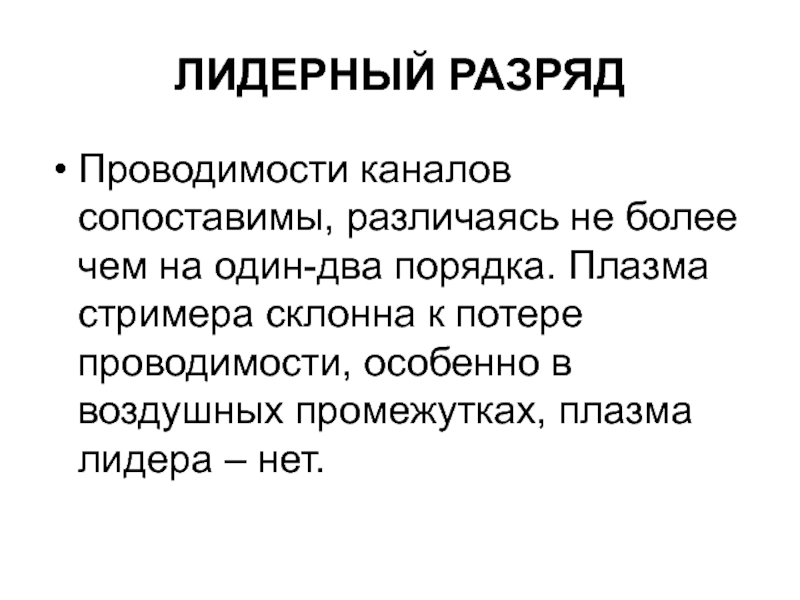

Слайд 8ЛИДЕРНЫЙ РАЗРЯД
Проводимости каналов сопоставимы, различаясь не более чем на один-два
порядка. Плазма стримера склонна к потере проводимости, особенно в воздушных
промежутках, плазма лидера – нет.
Слайд 9ДУГОВОЙ РАЗРЯД
Дуговой разряд – самостоятельный электрический разряд в газе, горящий
при относительно низком напряжении, которое соответствует значениям потенциала ионизации атомов
газа (единицы-десятки Вольт). Особенностью дуговых разрядов является существование больших токов (1-100 кА) которые ограничиваются только мощностью источника питания разряда.
Слайд 10ДУГОВОЙ РАЗРЯД
Физической особенностью дугового разряда является наличие особых эмиссионных центров
– катодных пятен.
Катодные пятна постоянно, хаотично перемещаются по поверхности катода
и обладают неограниченной эмиссионной способностью.
Природа катодных пятен до сих пор не выяснена до конца.

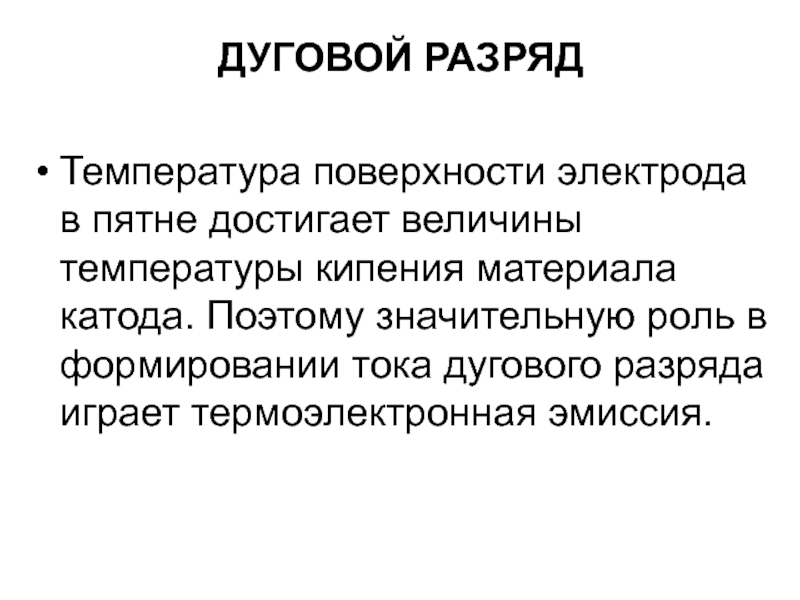

Слайд 11ДУГОВОЙ РАЗРЯД
Температура поверхности электрода в пятне достигает величины температуры кипения
материала катода. Поэтому значительную роль в формировании тока дугового разряда
играет термоэлектронная эмиссия.
Слайд 12ДУГОВОЙ РАЗРЯД
Над катодным пятном образуется слой положительного пространственного заряда, который
обеспечивает ускорение эмитируемых электронов до энергий, достаточных для ударной ионизации
атомов и молекул газа.

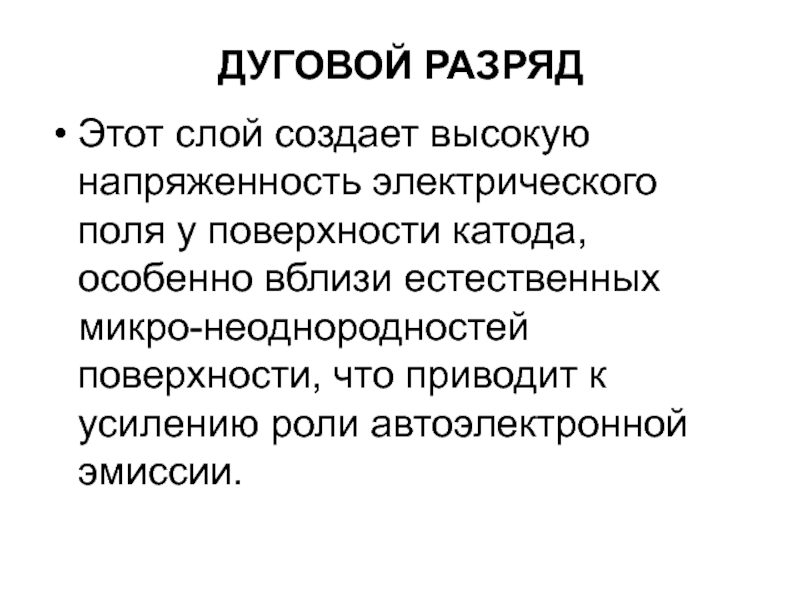

Слайд 13ДУГОВОЙ РАЗРЯД
Этот слой создает высокую напряженность электрического поля у поверхности
катода, особенно вблизи естественных микро-неоднородностей поверхности, что приводит к усилению
роли автоэлектронной эмиссии.
Слайд 14ДУГОВОЙ РАЗРЯД
Высокая плотность тока в катодном пятне и постоянное перемещение
катодного пятна создают условия для возникновения взрывной электронной эмиссии.

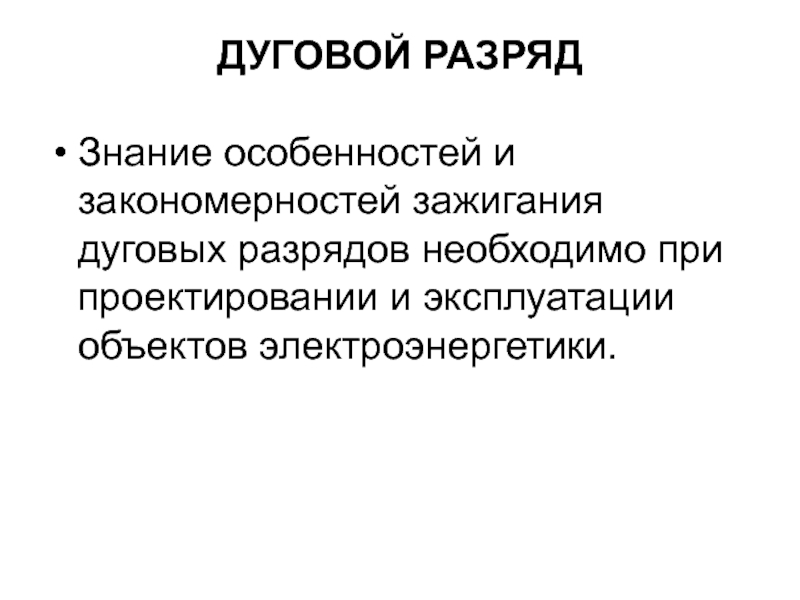

Слайд 15ДУГОВОЙ РАЗРЯД
Знание особенностей и закономерностей зажигания дуговых разрядов необходимо при
проектировании и эксплуатации объектов электроэнергетики.

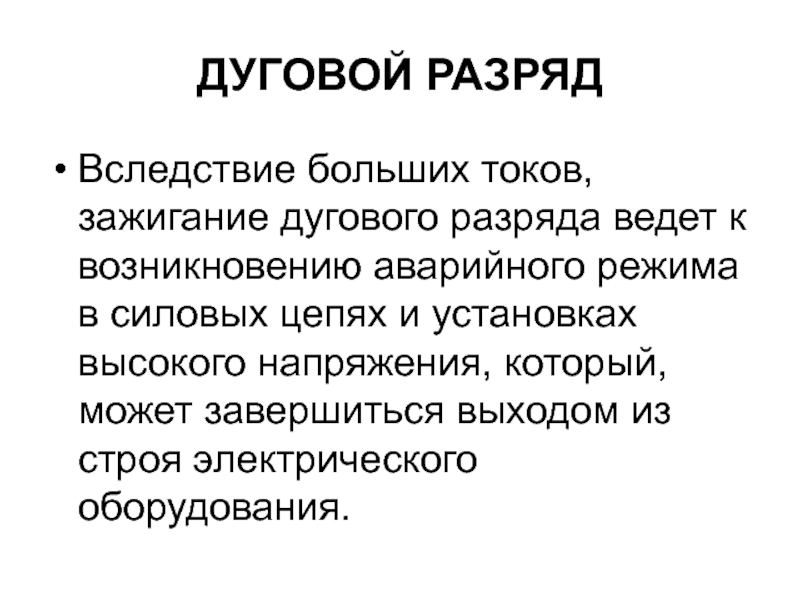

Слайд 16ДУГОВОЙ РАЗРЯД
Вследствие больших токов, зажигание дугового разряда ведет к возникновению
аварийного режима в силовых цепях и установках высокого напряжения, который,
может завершиться выходом из строя электрического оборудования.

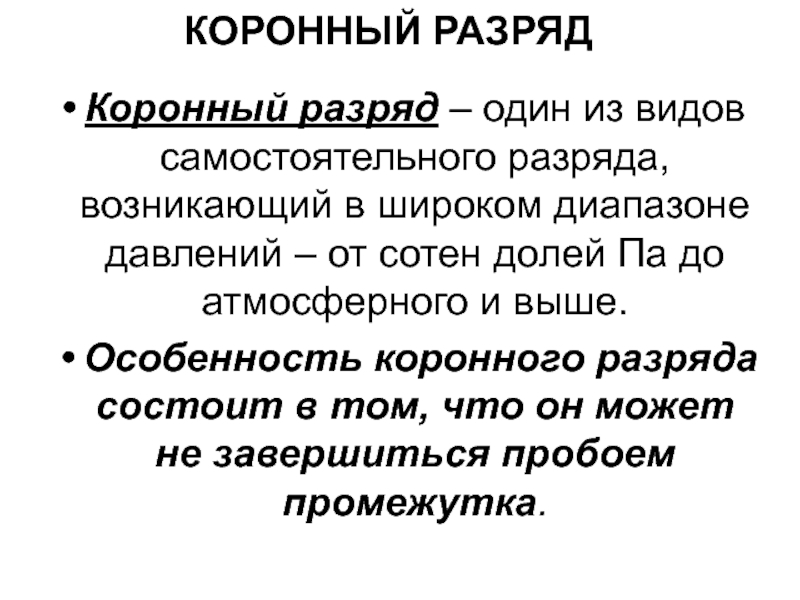

Слайд 17КОРОННЫЙ РАЗРЯД
Коронный разряд – один из видов самостоятельного разряда, возникающий
в широком диапазоне давлений – от сотен долей Па до
атмосферного и выше.
Особенность коронного разряда состоит в том, что он может не завершиться пробоем промежутка.

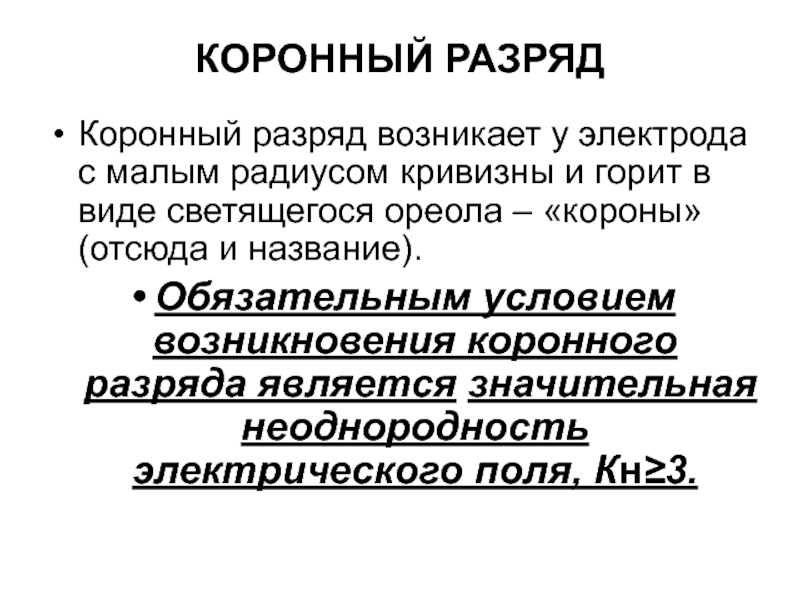

Слайд 18КОРОННЫЙ РАЗРЯД
Коронный разряд возникает у электрода с малым радиусом кривизны
и горит в виде светящегося ореола – «короны» (отсюда и
название).
Обязательным условием возникновения коронного разряда является значительная неоднородность электрического поля, Кн3.

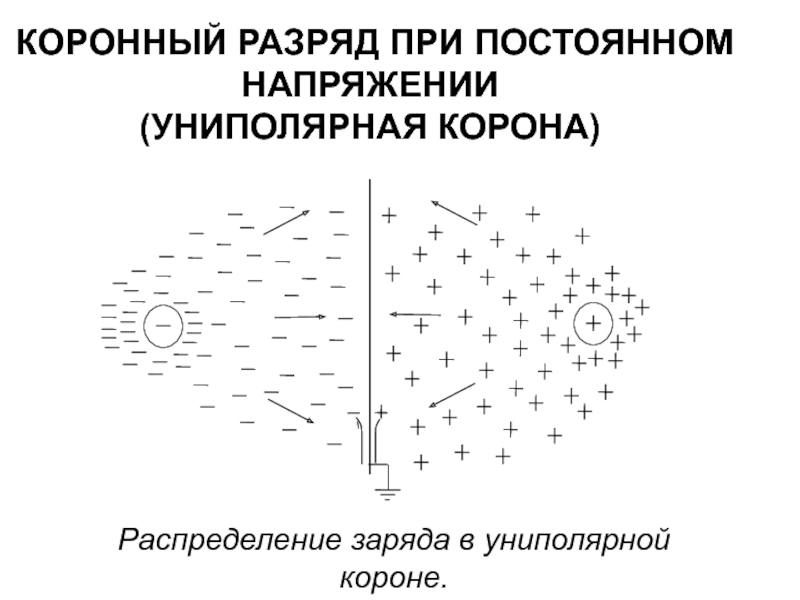

Слайд 19КОРОННЫЙ РАЗРЯД ПРИ ПОСТОЯННОМ НАПРЯЖЕНИИ
(УНИПОЛЯРНАЯ КОРОНА)
Слайд 20КОРОННЫЙ РАЗРЯД ПРИ ПЕРЕМЕННОМ НАПРЯЖЕНИИ
(БИПОЛЯРНАЯ КОРОНА)

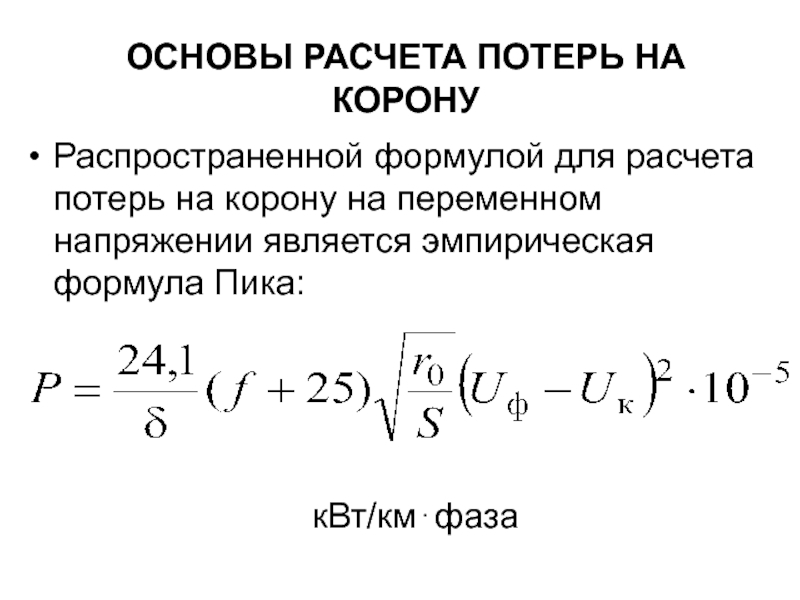

Слайд 21ОСНОВЫ РАСЧЕТА ПОТЕРЬ НА КОРОНУ
Распространенной формулой для расчета потерь на
корону на переменном напряжении является эмпирическая формула Пика:
кВт/кмфаза

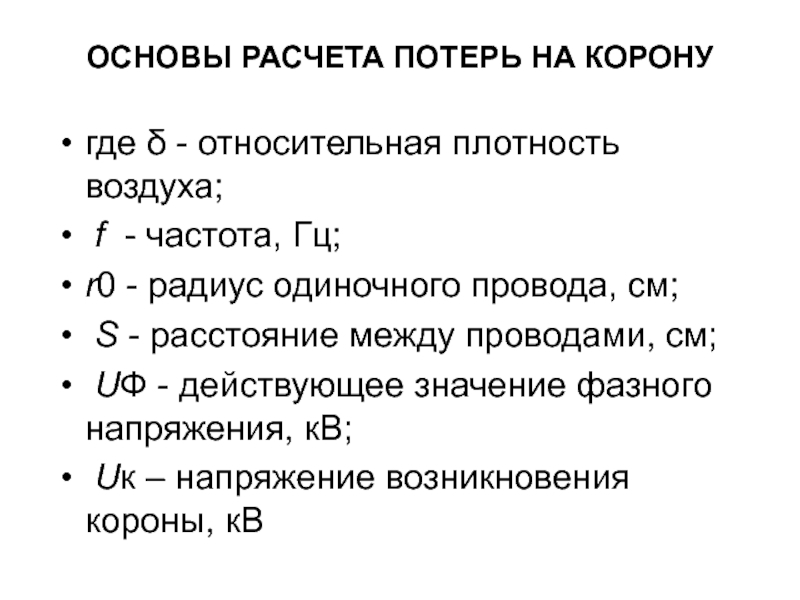

Слайд 22ОСНОВЫ РАСЧЕТА ПОТЕРЬ НА КОРОНУ
где - относительная плотность воздуха;
f - частота, Гц;
r0 - радиус одиночного провода, см;
S
- расстояние между проводами, см;
UФ - действующее значение фазного напряжения, кВ;
Uк – напряжение возникновения короны, кВ

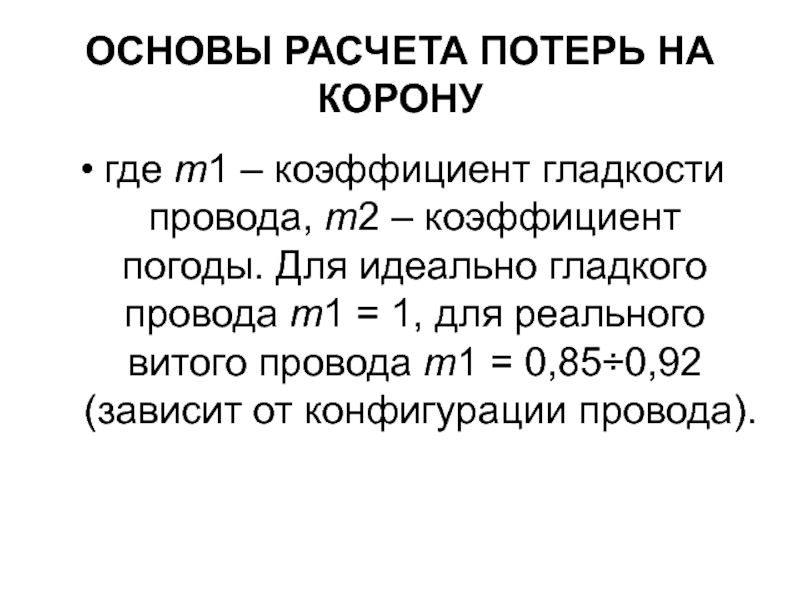

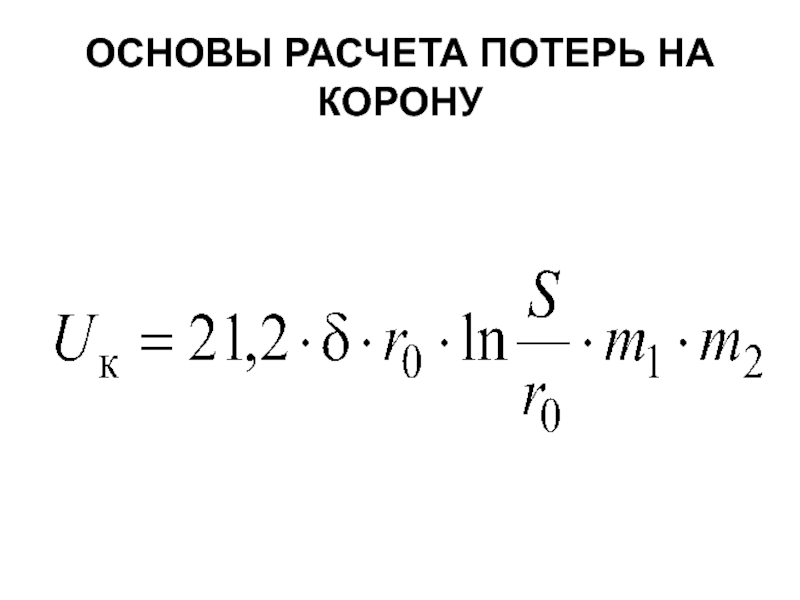

Слайд 24ОСНОВЫ РАСЧЕТА ПОТЕРЬ НА КОРОНУ
где m1 – коэффициент гладкости провода,
m2 – коэффициент погоды. Для идеально гладкого провода m1 =
1, для реального витого провода m1 = 0,850,92 (зависит от конфигурации провода).

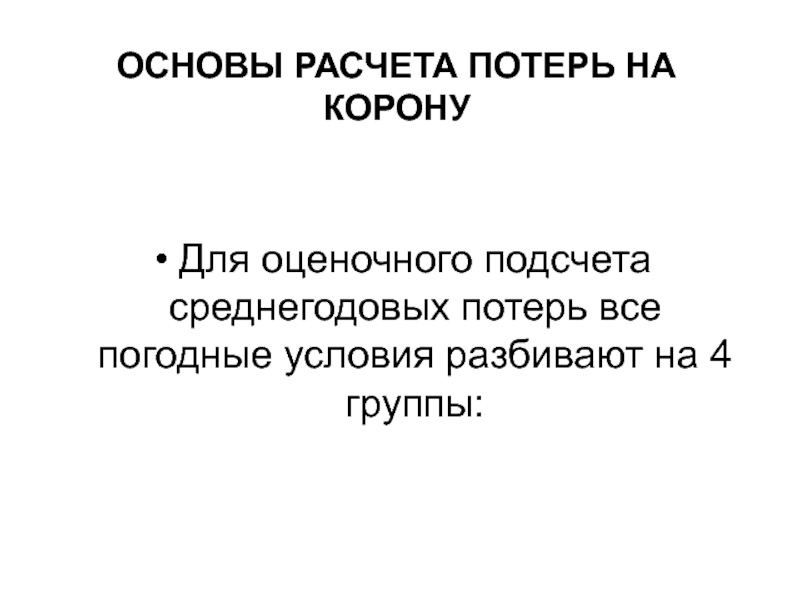

Слайд 25ОСНОВЫ РАСЧЕТА ПОТЕРЬ НА КОРОНУ
Для оценочного подсчета среднегодовых потерь все
погодные условия разбивают на 4 группы:

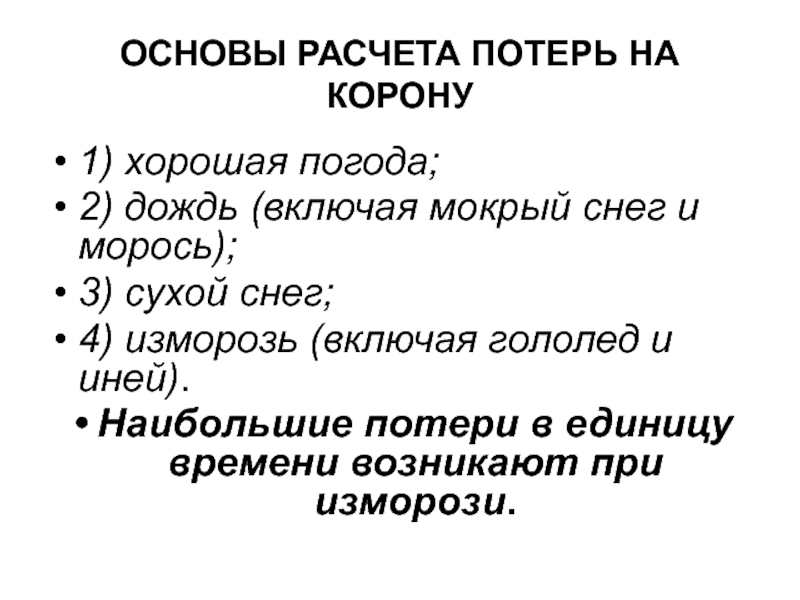

Слайд 26ОСНОВЫ РАСЧЕТА ПОТЕРЬ НА КОРОНУ
1) хорошая погода;
2) дождь (включая
мокрый снег и морось);
3) сухой снег;
4) изморозь (включая
гололед и иней).
Наибольшие потери в единицу времени возникают при изморози.
Слайд 27ПОВЕРХНОСТНЫЙ РАЗРЯД
Внесение твердого диэлектрика в воздушный промежуток может существенным образом
изменять механизм развития разряда. Величина разрядного напряжения при этом снижается
и зависит от давления и формы электрического поля, свойств твердого диэлектрика, состояния его поверхности и расположения ее относительно силовых линий электрического поля.
Слайд 28ПОВЕРХНОСТНЫЙ РАЗРЯД
Разряд вдоль поверхности диэлектрика называется
поверхностным разрядом (перекрытием)
Перекрытие
в опасно тем, что при загрязненной и увлажненной поверхности разрядное
напряжение снижается в 5-10 и более раз.

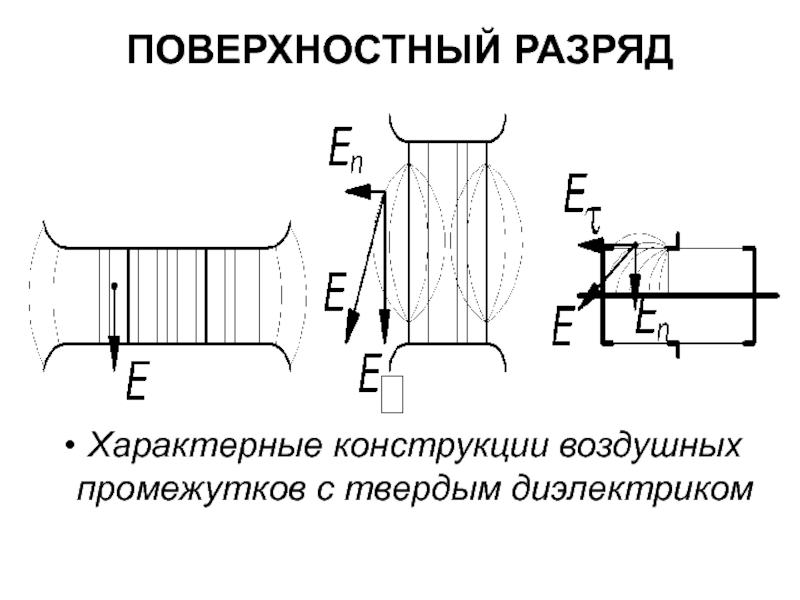

Слайд 29ПОВЕРХНОСТНЫЙ РАЗРЯД
Характерные конструкции воздушных промежутков с твердым диэлектриком
Слайд 30ПОВЕРХНОСТНЫЙ РАЗРЯД
В левой конструкции силовые линии электрического поля параллельны поверхности
диэлектрика и поле является однородным.
В средней конструкции поле неоднородно
и тангенциальная составляющая напряженности поля на поверхности диэлектрика Е преобладает над нормальной составляющей Еn.

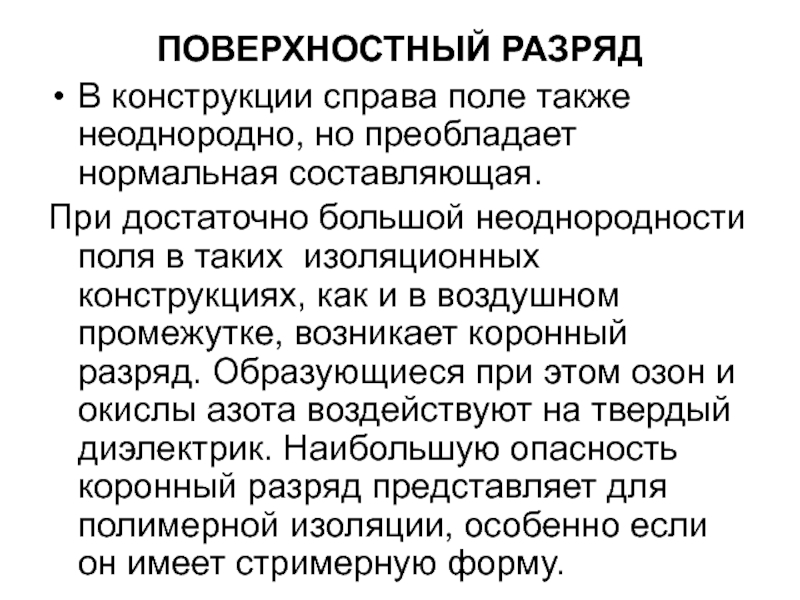

Слайд 31ПОВЕРХНОСТНЫЙ РАЗРЯД
В конструкции справа поле также неоднородно, но преобладает нормальная
составляющая.
При достаточно большой неоднородности поля в таких изоляционных конструкциях,
как и в воздушном промежутке, возникает коронный разряд. Образующиеся при этом озон и окислы азота воздействуют на твердый диэлектрик. Наибольшую опасность коронный разряд представляет для полимерной изоляции, особенно если он имеет стримерную форму.

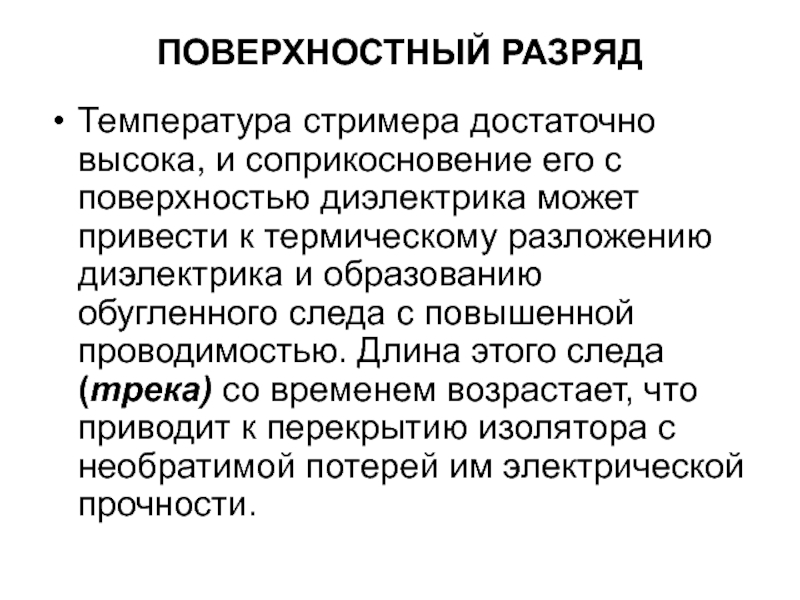

Слайд 32ПОВЕРХНОСТНЫЙ РАЗРЯД
Температура стримера достаточно высока, и соприкосновение его с поверхностью
диэлектрика может привести к термическому разложению диэлектрика и образованию обугленного
следа с повышенной проводимостью. Длина этого следа (трека) со временем возрастает, что приводит к перекрытию изолятора с необратимой потерей им электрической прочности.

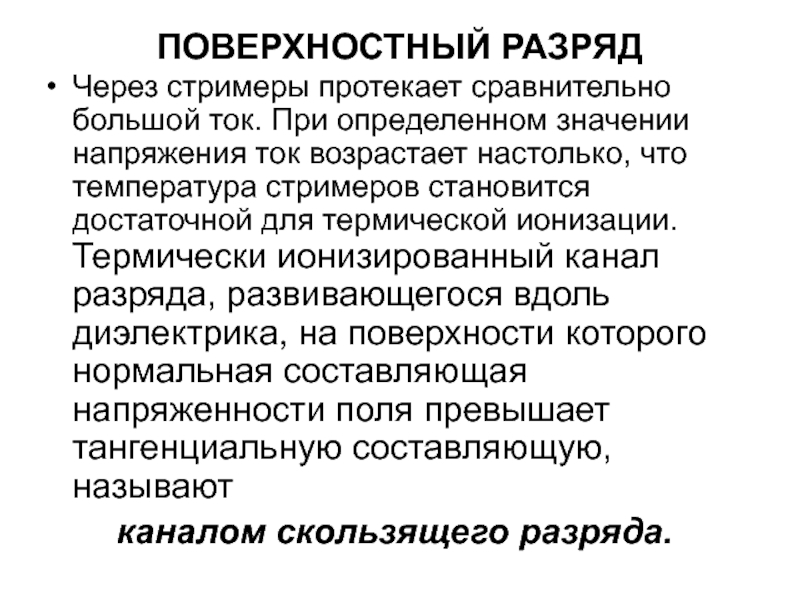

Слайд 33ПОВЕРХНОСТНЫЙ РАЗРЯД
Через стримеры протекает сравнительно большой ток. При определенном значении
напряжения ток возрастает настолько, что температура стримеров становится достаточной для
термической ионизации. Термически ионизированный канал разряда, развивающегося вдоль диэлектрика, на поверхности которого нормальная составляющая напряженности поля превышает тангенциальную составляющую, называют
каналом скользящего разряда.

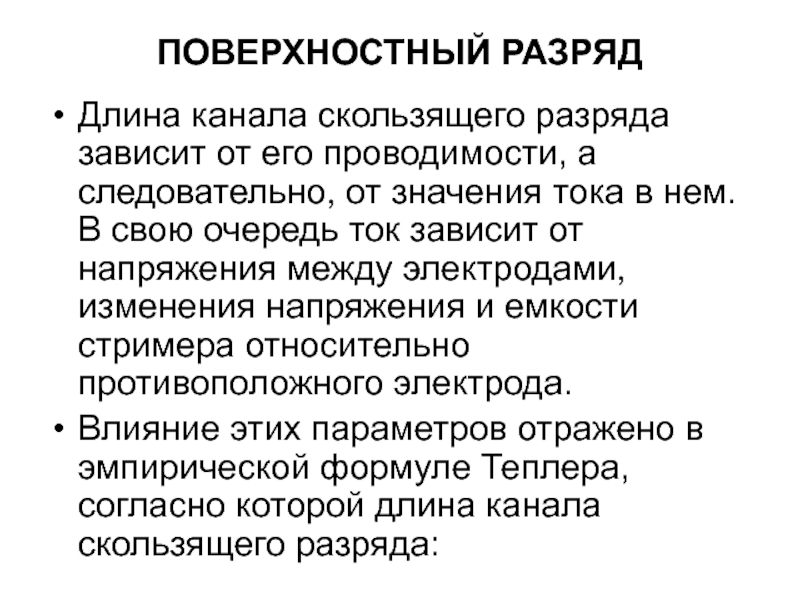

Слайд 34ПОВЕРХНОСТНЫЙ РАЗРЯД
Длина канала скользящего разряда зависит от его проводимости, а
следовательно, от значения тока в нем. В свою очередь ток
зависит от напряжения между электродами, изменения напряжения и емкости стримера относительно противоположного электрода.

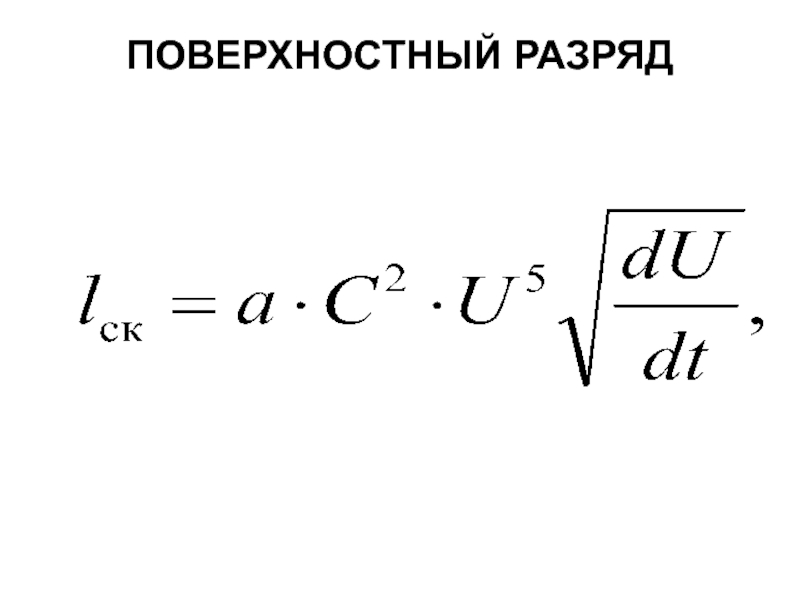

Влияние этих параметров отражено в эмпирической формуле Теплера, согласно которой длина канала скользящего разряда:
Слайд 36ПОВЕРХНОСТНЫЙ РАЗРЯД
где a – коэффициент, определяемый опытным путем;
С –
удельная поверхностная емкость –
- емкость единицы поверхности диэлектрика, по которой
развивается разряд, относительно противоположного электрода.

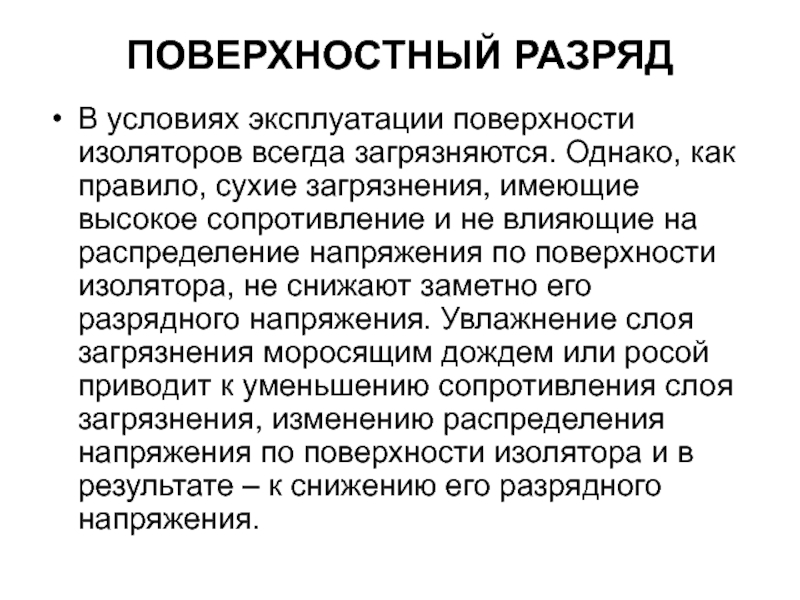

Слайд 37ПОВЕРХНОСТНЫЙ РАЗРЯД
В условиях эксплуатации поверхности изоляторов всегда загрязняются. Однако, как
правило, сухие загрязнения, имеющие высокое сопротивление и не влияющие на
распределение напряжения по поверхности изолятора, не снижают заметно его разрядного напряжения. Увлажнение слоя загрязнения моросящим дождем или росой приводит к уменьшению сопротивления слоя загрязнения, изменению распределения напряжения по поверхности изолятора и в результате – к снижению его разрядного напряжения.

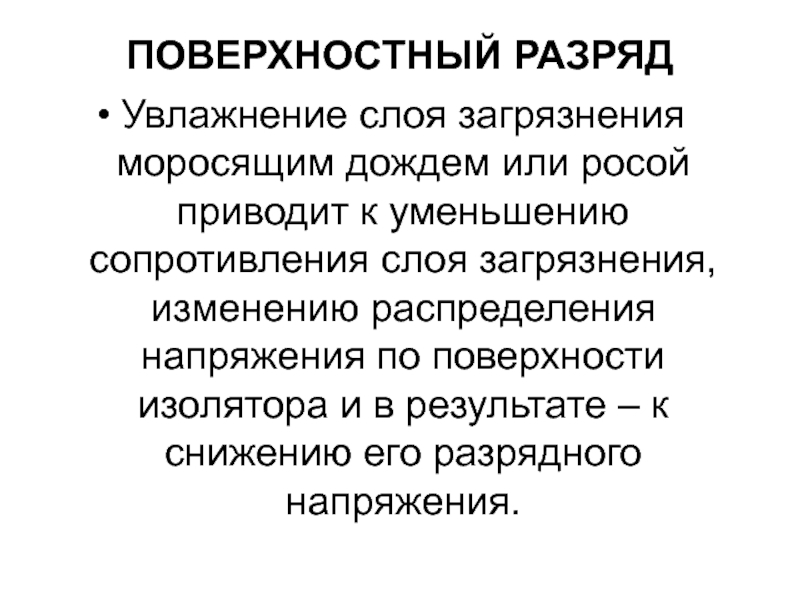

Слайд 38ПОВЕРХНОСТНЫЙ РАЗРЯД
Увлажнение слоя загрязнения моросящим дождем или росой приводит к
уменьшению сопротивления слоя загрязнения, изменению распределения напряжения по поверхности изолятора
и в результате – к снижению его разрядного напряжения.

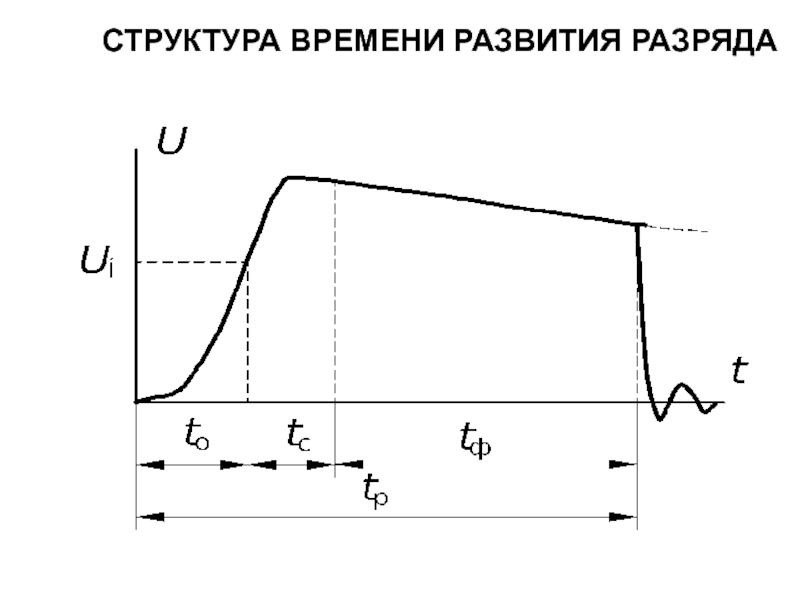

Слайд 39СТРУКТУРА ВРЕМЕНИ РАЗВИТИЯ РАЗРЯДА
Слайд 40ВОЛЬТ-СЕКУНДНЫЕ ХАРАКТЕРИСТИКИ (ВСХ)
Вид ВСХ для разрядных промежутков (грозовые импульсы)
1 –
однородное поле;
2 - резконеод- нородное поле;
3 - вольт-секундная характериситика
защищаемого объекта
