Функции повышения надежности сети

исключения петель в L2 сети и обеспечивает более быструю сходимость

по сравнению с классическим STP

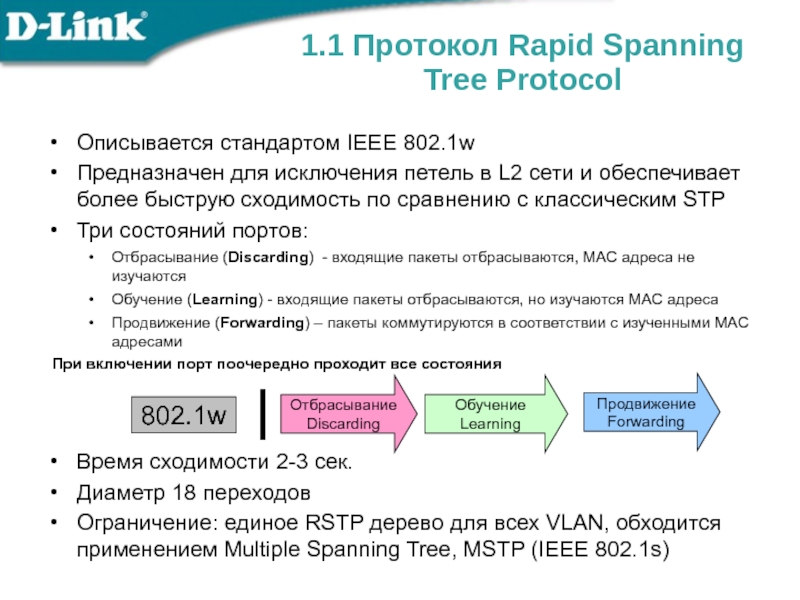

Три состояний портов:
Отбрасывание (Discarding) - входящие пакеты отбрасываются, MAC адреса не изучаются
Обучение (Learning) - входящие пакеты отбрасываются, но изучаются MAC адреса
Продвижение (Forwarding) – пакеты коммутируются в соответствии с изученными MAC адресами
При включении порт поочередно проходит все состояния



Время сходимости 2-3 сек.
Диаметр 18 переходов
Ограничение: единое RSTP дерево для всех VLAN, обходится применением Multiple Spanning Tree, MSTP (IEEE 802.1s)

802.1w

Отбрасывание
Discarding

Обучение
Learning

Продвижение
Forwarding

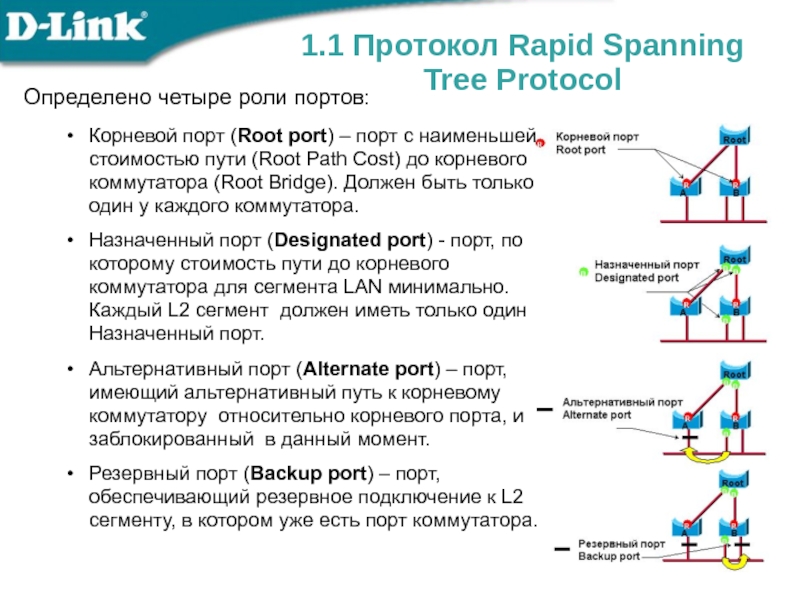

наименьшей стоимостью пути (Root Path Cost) до корневого коммутатора (Root

Bridge). Должен быть только один у каждого коммутатора.
Назначенный порт (Designated port) - порт, по которому стоимость пути до корневого коммутатора для сегмента LAN минимально. Каждый L2 сегмент должен иметь только один Назначенный порт.
Альтернативный порт (Alternate port) – порт, имеющий альтернативный путь к корневому коммутатору относительно корневого порта, и заблокированный в данный момент.
Резервный порт (Backup port) – порт, обеспечивающий резервное подключение к L2 сегменту, в котором уже есть порт коммутатора.

1.1 Протокол Rapid Spanning Tree Protocol

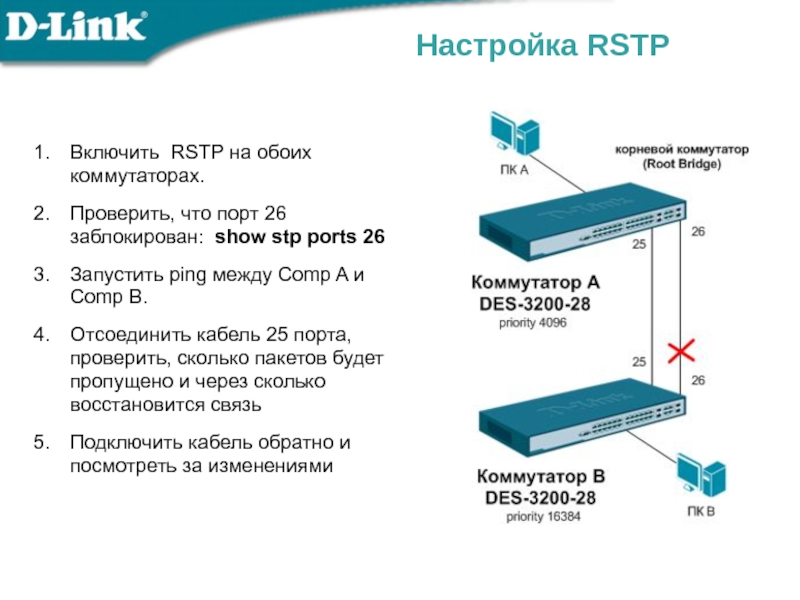

заблокирован: show stp ports 26
Запустить ping между Comp A

и Comp B.
Отсоединить кабель 25 порта, проверить, сколько пакетов будет пропущено и через сколько восстановится связь
Подключить кабель обратно и посмотреть за изменениями

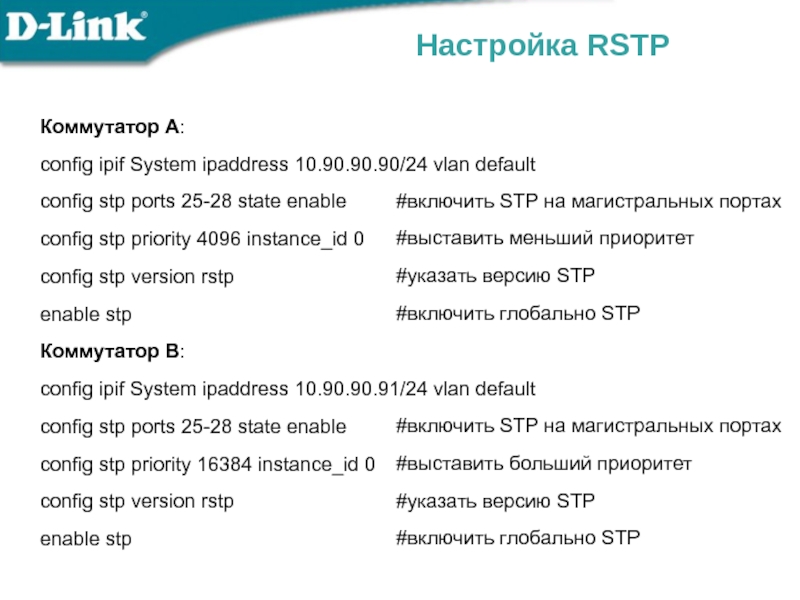

ports 25-28 state enable
config stp priority 4096 instance_id 0
config stp

version rstp
enable stp
Коммутатор B:
config ipif System ipaddress 10.90.90.91/24 vlan default
config stp ports 25-28 state enable
config stp priority 16384 instance_id 0
config stp version rstp
enable stp

#включить STP на магистральных портах
#выставить меньший приоритет
#указать версию STP
#включить глобально STP


#включить STP на магистральных портах
#выставить больший приоритет
#указать версию STP
#включить глобально STP

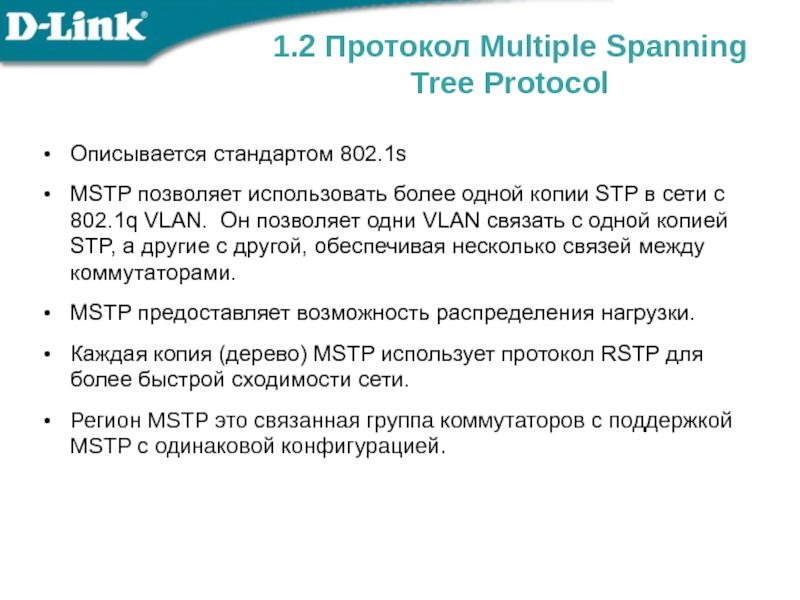

сети с 802.1q VLAN. Он позволяет одни VLAN связать с

одной копией STP, а другие с другой, обеспечивая несколько связей между коммутаторами.
MSTP предоставляет возможность распределения нагрузки.
Каждая копия (дерево) MSTP использует протокол RSTP для более быстрой сходимости сети.
Регион MSTP это связанная группа коммутаторов с поддержкой MSTP с одинаковой конфигурацией.

1.2 Протокол Multiple Spanning Tree Protocol

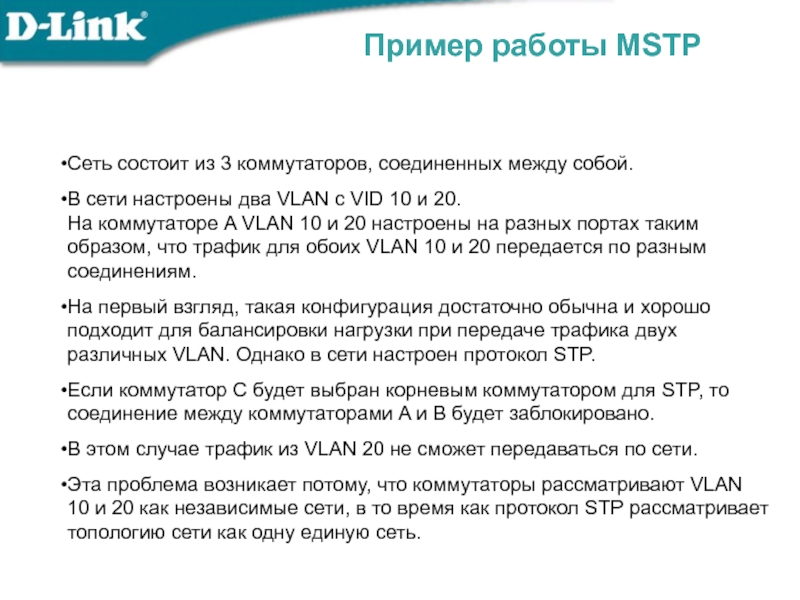

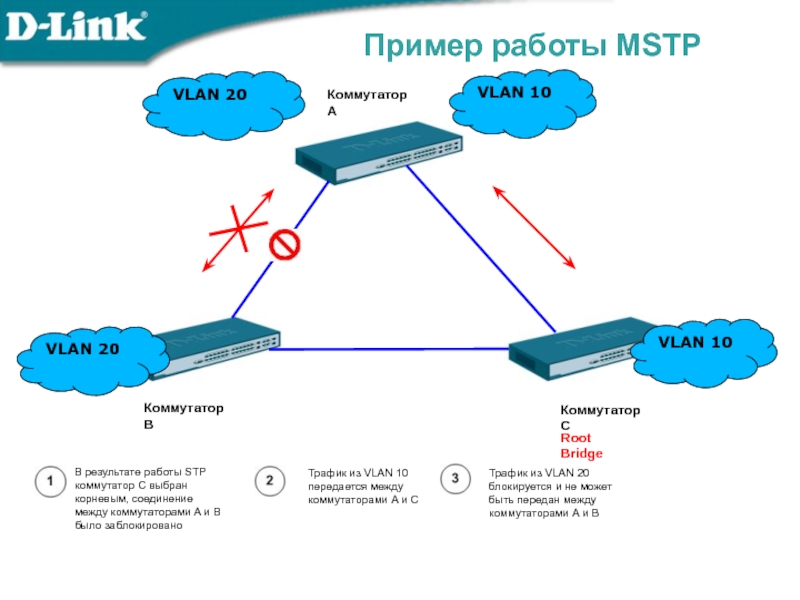

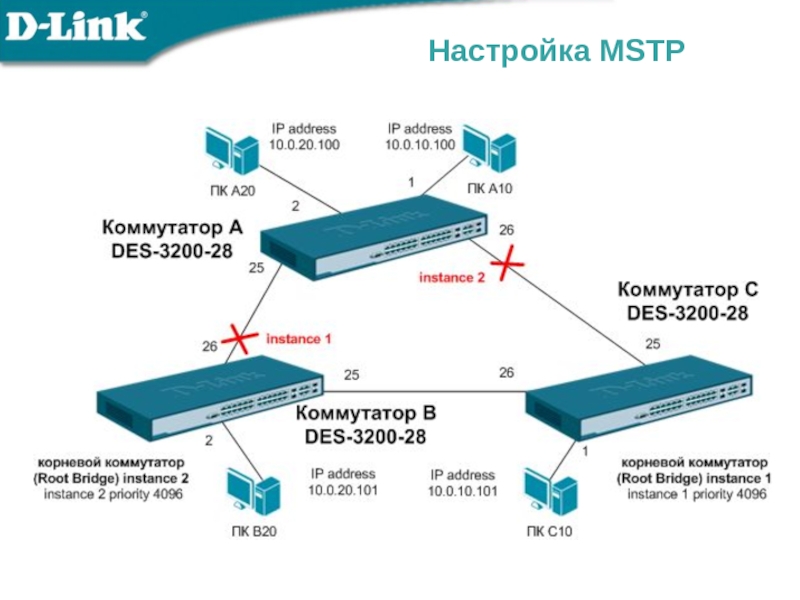

В сети настроены два VLAN с VID 10 и 20.

На коммутаторе A VLAN 10 и 20 настроены на разных портах таким образом, что трафик для обоих VLAN 10 и 20 передается по разным соединениям.
На первый взгляд, такая конфигурация достаточно обычна и хорошо подходит для балансировки нагрузки при передаче трафика двух различных VLAN. Однако в сети настроен протокол STP.
Если коммутатор C будет выбран корневым коммутатором для STP, то соединение между коммутаторами A и B будет заблокировано.
В этом случае трафик из VLAN 20 не сможет передаваться по сети.
Эта проблема возникает потому, что коммутаторы рассматривают VLAN 10 и 20 как независимые сети, в то время как протокол STP рассматривает топологию сети как одну единую сеть.

коммутатор C выбран корневым, соединение между коммутаторами A и B

было заблокировано

Трафик из VLAN 10 передается между коммутаторами A и C

Трафик из VLAN 20 блокируется и не может быть передан между коммутаторами А и В

VLAN 10

VLAN 20

VLAN 10

VLAN 20

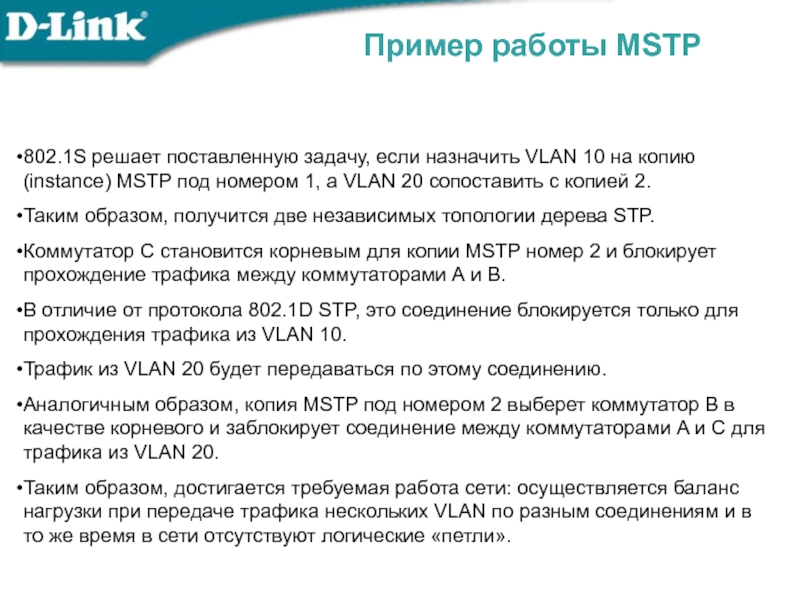

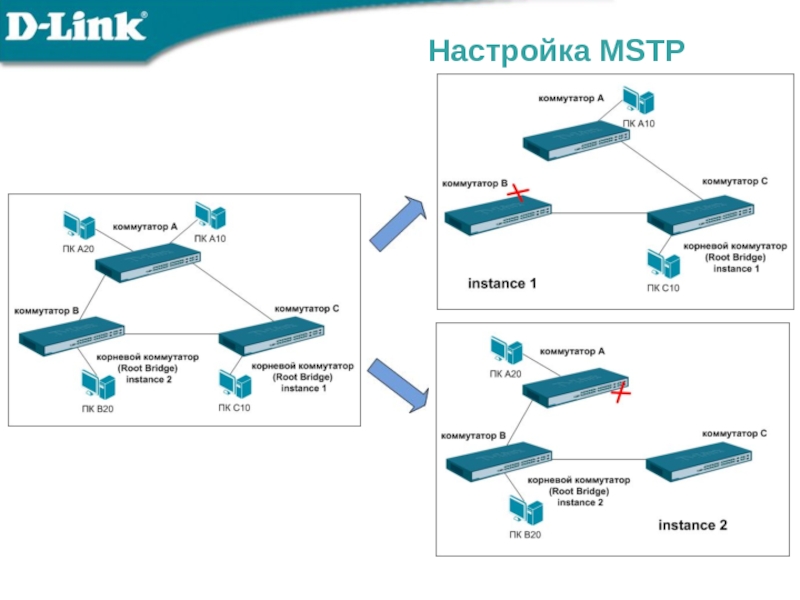

на копию (instance) MSTP под номером 1, а VLAN 20

сопоставить с копией 2.
Таким образом, получится две независимых топологии дерева STP.
Коммутатор С становится корневым для копии MSTP номер 2 и блокирует прохождение трафика между коммутаторами А и B.
В отличие от протокола 802.1D STP, это соединение блокируется только для прохождения трафика из VLAN 10.
Трафик из VLAN 20 будет передаваться по этому соединению.
Аналогичным образом, копия MSTP под номером 2 выберет коммутатор B в качестве корневого и заблокирует соединение между коммутаторами A и C для трафика из VLAN 20.
Таким образом, достигается требуемая работа сети: осуществляется баланс нагрузки при передаче трафика нескольких VLAN по разным соединениям и в то же время в сети отсутствуют логические «петли».

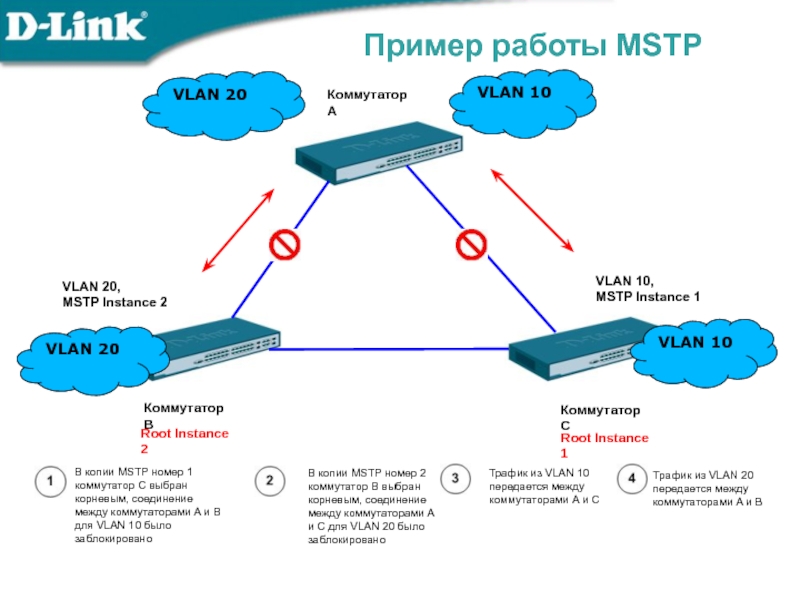

копии MSTP номер 1 коммутатор C выбран корневым, соединение между

коммутаторами A и B для VLAN 10 было заблокировано

В копии MSTP номер 2 коммутатор В выбран корневым, соединение между коммутаторами A и С для VLAN 20 было заблокировано

VLAN 20, MSTP Instance 2

VLAN 10, MSTP Instance 1

Трафик из VLAN 10 передается между коммутаторами A и C

VLAN 10

VLAN 20

VLAN 10

VLAN 20

Трафик из VLAN 20 передается между коммутаторами A и В

(по умолчанию RSTP).
Задать имя региона MSTP и ревизию.
Создать копию (instance)

и проассоциировать VLAN с ней.
Сконфигурировать приоритет (priority) STP так, чтобы явно задать корневой коммутатор. По умолчанию - 32768. Чем меньше номер, тем больше приоритет.
Задать приоритеты на портах так, чтобы задать порт в VLAN, который будет заблокирован.
Задать пограничный (edge) порт.

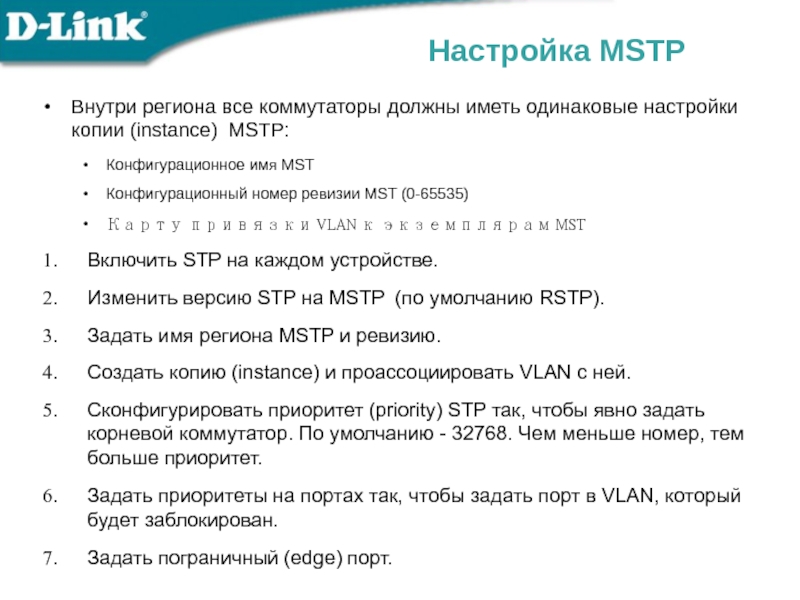

Внутри региона все коммутаторы должны иметь одинаковые настройки копии (instance) MSTP:
Конфигурационное имя MST
Конфигурационный номер ревизии MST (0-65535)
Карту привязки VLAN к экземплярам MST

10

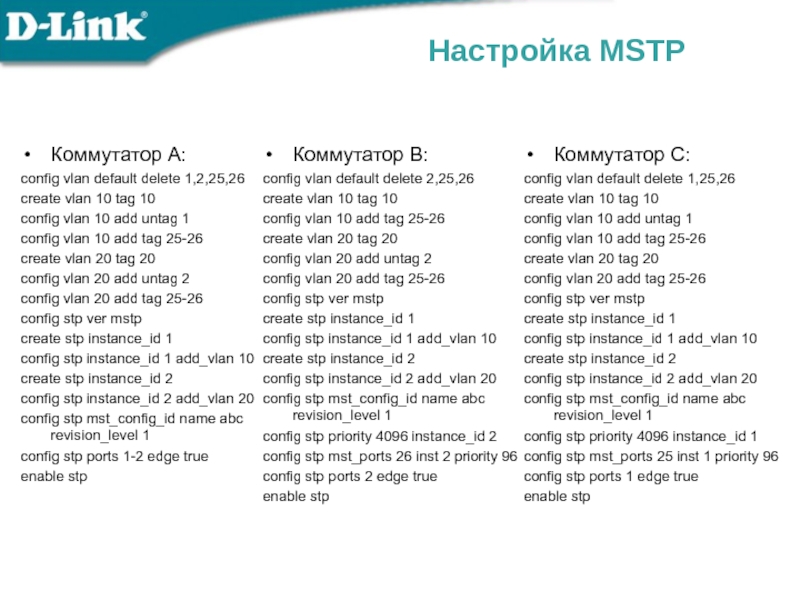

config vlan 10 add tag 25-26
create vlan 20 tag 20
config

vlan 20 add untag 2
config vlan 20 add tag 25-26
config stp ver mstp
create stp instance_id 1
config stp instance_id 1 add_vlan 10
create stp instance_id 2
config stp instance_id 2 add_vlan 20
config stp mst_config_id name abc revision_level 1
config stp priority 4096 instance_id 2
config stp mst_ports 26 inst 2 priority 96
config stp ports 2 edge true
enable stp

Коммутатор C:
config vlan default delete 1,25,26
create vlan 10 tag 10
config vlan 10 add untag 1
config vlan 10 add tag 25-26
create vlan 20 tag 20
config vlan 20 add tag 25-26
config stp ver mstp
create stp instance_id 1
config stp instance_id 1 add_vlan 10
create stp instance_id 2
config stp instance_id 2 add_vlan 20
config stp mst_config_id name abc revision_level 1
config stp priority 4096 instance_id 1
config stp mst_ports 25 inst 1 priority 96
config stp ports 1 edge true
enable stp

Коммутатор А:
config vlan default delete 1,2,25,26
create vlan 10 tag 10
config vlan 10 add untag 1
config vlan 10 add tag 25-26
create vlan 20 tag 20
config vlan 20 add untag 2
config vlan 20 add tag 25-26
config stp ver mstp
create stp instance_id 1
config stp instance_id 1 add_vlan 10
create stp instance_id 2
config stp instance_id 2 add_vlan 20
config stp mst_config_id name abc revision_level 1
config stp ports 1-2 edge true
enable stp

появление корневого коммутатора (Root bridge) за этим портом. По умолчанию

функция выключена (значение false).

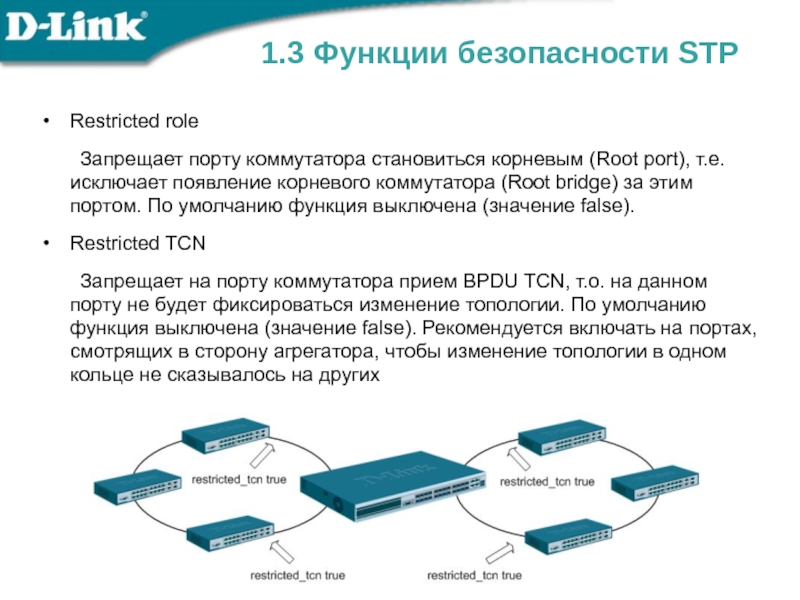

Restricted TCN
Запрещает на порту коммутатора прием BPDU TCN, т.о. на данном порту не будет фиксироваться изменение топологии. По умолчанию функция выключена (значение false). Рекомендуется включать на портах, смотрящих в сторону агрегатора, чтобы изменение топологии в одном кольце не сказывалось на других

1.3 Функции безопасности STP

vlan v10 add tagged 21-24
config stp version rstp
config stp priority

4096
config stp ports 21-24 state enable
config stp ports 21-24 restricted_role true
enable stp

Коммутатор B1,B3,C1,C3:
config vlan default delete 1-18
create vlan v10 tag 10
config vlan v10 add tagged 17-18
config vlan v10 add untagged 1-16
config stp version rstp
config stp ports 17-18 state enable
enable stp
config stp ports 17 restricted_tcn true
config loopdetect ports 1-16 state enabled
enable loopdetect

Типовые настройки STP

Коммутатор B2,C2:
config vlan default delete 1-18
create vlan v10 tag 10
config vlan v10 add tagged 17-18
config vlan v10 add untagged 1-16
config stp version rstp
config stp ports 17-18 state enable
enable stp
config loopdetect ports 1-16 state enabled
enable loopdetect

и блокирования порта, на котором эта петля обнаружена.

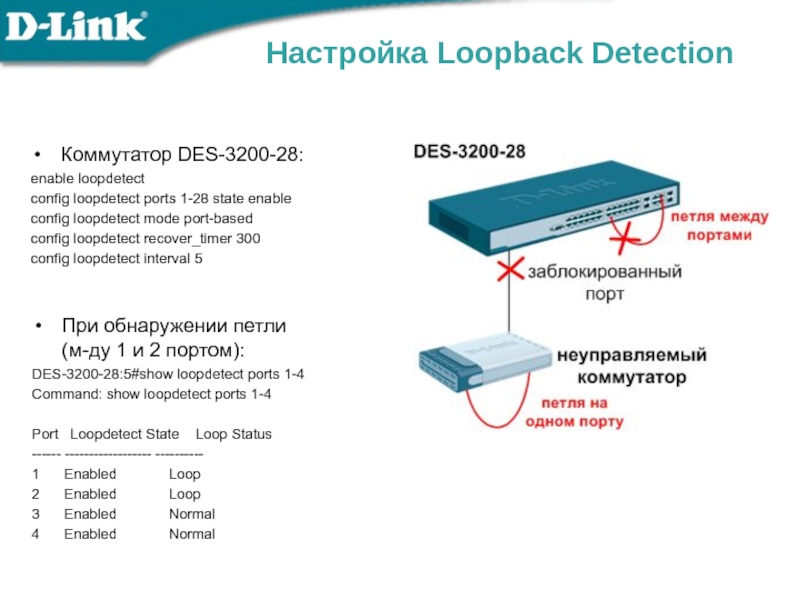

Loopback Detection Independed

STP использует специальные multicast пакеты для обнаружения петель

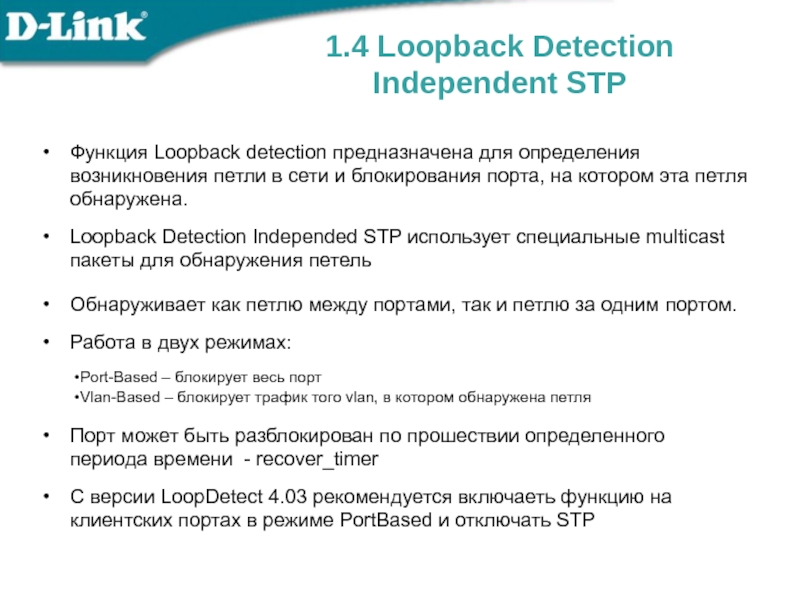

1.4 Loopback Detection Independent STP

Обнаруживает как петлю между портами, так и петлю за одним портом.
Работа в двух режимах:
Port-Based – блокирует весь порт
Vlan-Based – блокирует трафик того vlan, в котором обнаружена петля

Порт может быть разблокирован по прошествии определенного периода времени - recover_timer
C версии LoopDetect 4.03 рекомендуется включаеть функцию на клиентских портах в режиме PortBased и отключать STP

loopdetect mode port-based
config loopdetect recover_timer 300
config loopdetect interval 5

При обнаружении

петли (м-ду 1 и 2 портом):
DES-3200-28:5#show loopdetect ports 1-4
Command: show loopdetect ports 1-4

Port Loopdetect State Loop Status
------ ------------------ ----------
1 Enabled Loop
2 Enabled Loop
3 Enabled Normal
4 Enabled Normal

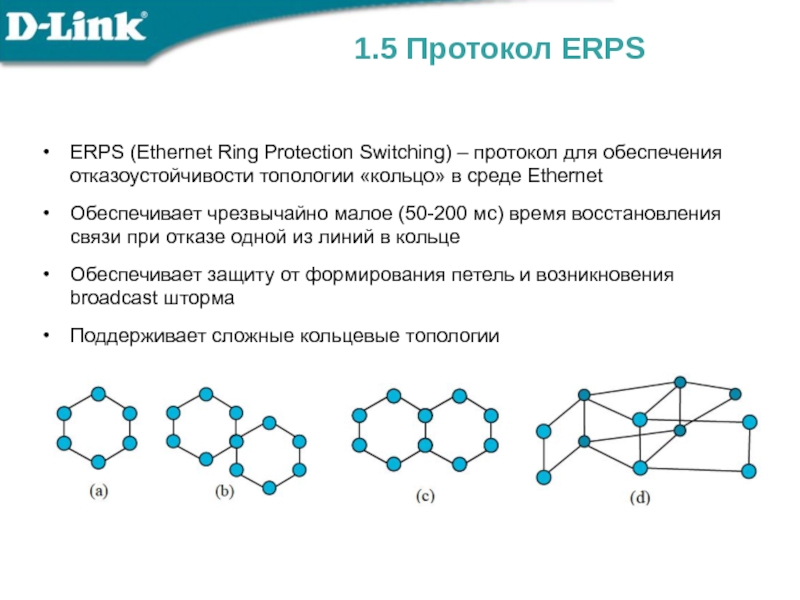

топологии «кольцо» в среде Ethernet
Обеспечивает чрезвычайно малое (50-200 мс) время

восстановления связи при отказе одной из линий в кольце
Обеспечивает защиту от формирования петель и возникновения broadcast шторма
Поддерживает сложные кольцевые топологии

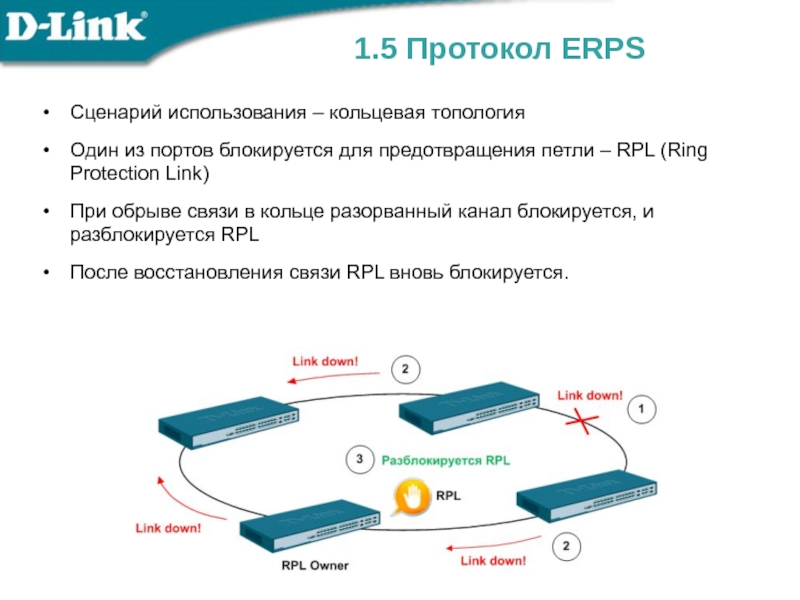

1.5 Протокол ERPS

для предотвращения петли – RPL (Ring Protection Link)
При обрыве связи

в кольце разорванный канал блокируется, и разблокируется RPL
После восстановления связи RPL вновь блокируется.

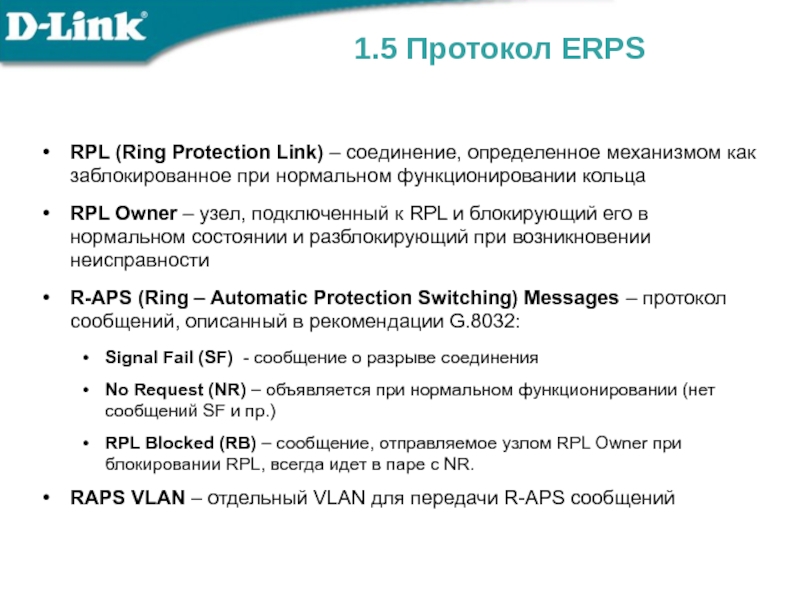

как заблокированное при нормальном функционировании кольца
RPL Owner – узел, подключенный

к RPL и блокирующий его в нормальном состоянии и разблокирующий при возникновении неисправности
R-APS (Ring – Automatic Protection Switching) Messages – протокол сообщений, описанный в рекомендации G.8032:
Signal Fail (SF) - сообщение о разрыве соединения
No Request (NR) – объявляется при нормальном функционировании (нет сообщений SF и пр.)
RPL Blocked (RB) – сообщение, отправляемое узлом RPL Owner при блокировании RPL, всегда идет в паре с NR.
RAPS VLAN – отдельный VLAN для передачи R-APS сообщений

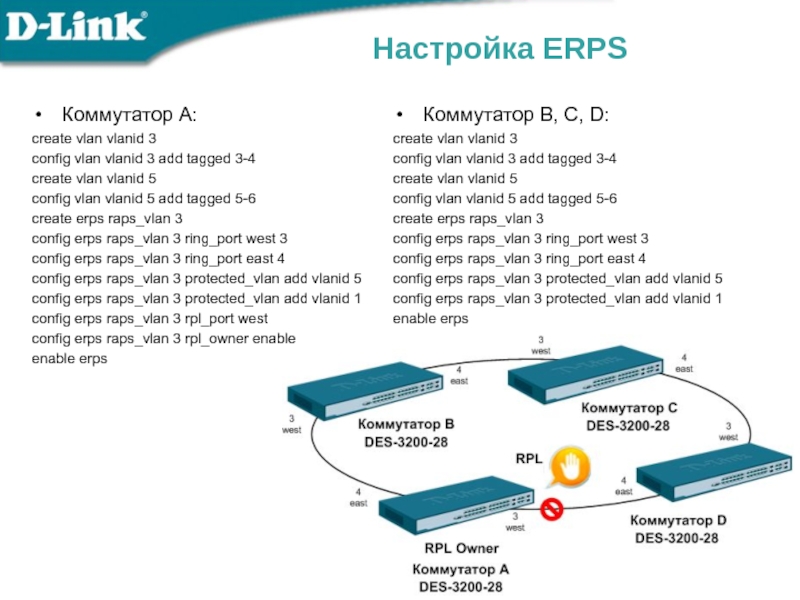

tagged 3-4
create vlan vlanid 5
config vlan vlanid 5 add tagged

5-6
create erps raps_vlan 3
config erps raps_vlan 3 ring_port west 3
config erps raps_vlan 3 ring_port east 4
config erps raps_vlan 3 protected_vlan add vlanid 5
config erps raps_vlan 3 protected_vlan add vlanid 1
config erps raps_vlan 3 rpl_port west
config erps raps_vlan 3 rpl_owner enable
enable erps

Коммутатор B, C, D:
create vlan vlanid 3
config vlan vlanid 3 add tagged 3-4
create vlan vlanid 5
config vlan vlanid 5 add tagged 5-6
create erps raps_vlan 3
config erps raps_vlan 3 ring_port west 3
config erps raps_vlan 3 ring_port east 4
config erps raps_vlan 3 protected_vlan add vlanid 5
config erps raps_vlan 3 protected_vlan add vlanid 1
enable erps

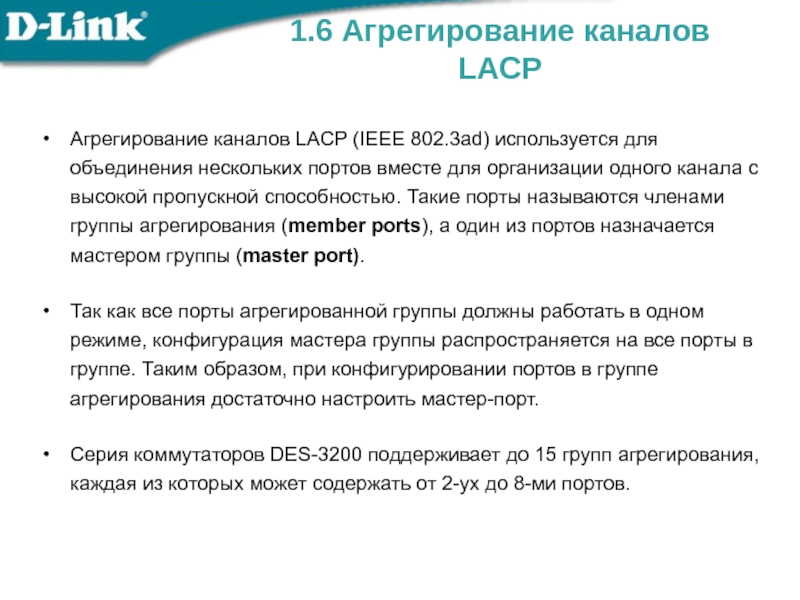

вместе для организации одного канала с высокой пропускной способностью. Такие

порты называются членами группы агрегирования (member ports), а один из портов назначается мастером группы (master port).
Так как все порты агрегированной группы должны работать в одном режиме, конфигурация мастера группы распространяется на все порты в группе. Таким образом, при конфигурировании портов в группе агрегирования достаточно настроить мастер-порт.
Серия коммутаторов DES-3200 поддерживает до 15 групп агрегирования, каждая из которых может содержать от 2-ух до 8-ми портов.

1.6 Агрегирование каналов LACP

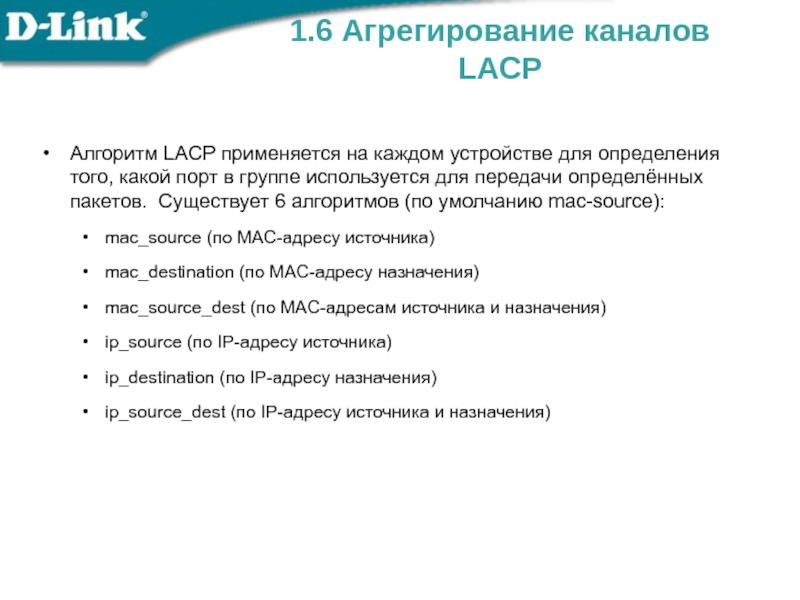

порт в группе используется для передачи определённых пакетов. Существует 6

алгоритмов (по умолчанию mac-source):
mac_source (по MAC-адресу источника)
mac_destination (по MAC-адресу назначения)
mac_source_dest (по MAC-адресам источника и назначения)
ip_source (по IP-адресу источника)
ip_destination (по IP-адресу назначения)
ip_source_dest (по IP-адресу источника и назначения)

1.6 Агрегирование каналов LACP

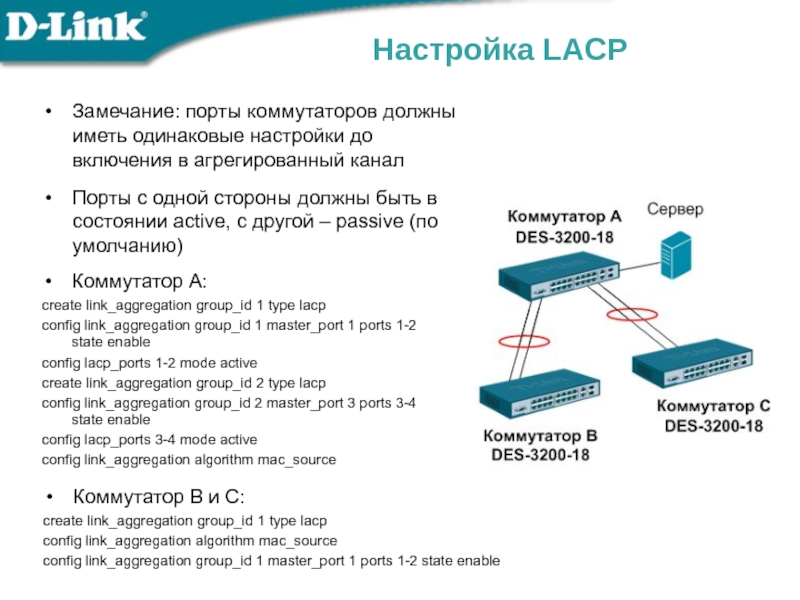

в агрегированный канал
Порты с одной стороны должны быть в состоянии

active, с другой – passive (по умолчанию)

Коммутатор А:
create link_aggregation group_id 1 type lacp
config link_aggregation group_id 1 master_port 1 ports 1-2 state enable
config lacp_ports 1-2 mode active
create link_aggregation group_id 2 type lacp
config link_aggregation group_id 2 master_port 3 ports 3-4 state enable
config lacp_ports 3-4 mode active
config link_aggregation algorithm mac_source

Коммутатор B и С:
create link_aggregation group_id 1 type lacp
config link_aggregation algorithm mac_source
config link_aggregation group_id 1 master_port 1 ports 1-2 state enable

может резко увеличиться количество того или иного вида трафика в

сети. Это может отрицательно сказаться на производительности и качестве предоставляемых сервисов.
Шторм возникает при большом количестве входящих широковещательных, многоадресных или одноадресных пакетов на одном порту.
Storm Control служит для ограничения количества пакетов определенного типа на порту, или выключения порта в случае возникновения шторма – при превышении заданного порогового значения (threshold)
Порог (threshold) – количество широковещательных/многоадресных /одноадресных пакетов в секунду.
Временной интервал (time_interval) – промежуток времени, через который данные по количеству пакетов на порту передаются с CPU на механизм Traffic Control

1.7 Функция Storm Control

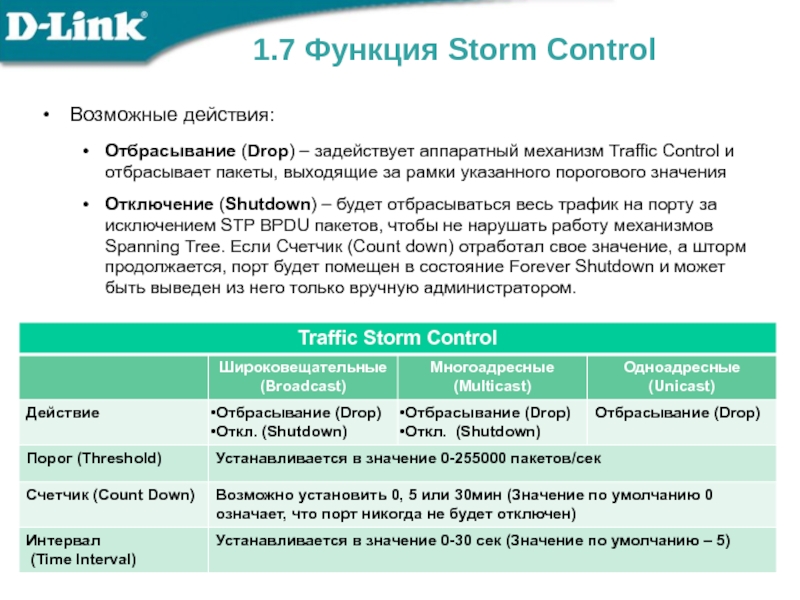

Traffic Control и отбрасывает пакеты, выходящие за рамки указанного порогового

значения
Отключение (Shutdown) – будет отбрасываться весь трафик на порту за исключением STP BPDU пакетов, чтобы не нарушать работу механизмов Spanning Tree. Если Счетчик (Count down) отработал свое значение, а шторм продолжается, порт будет помещен в состояние Forever Shutdown и может быть выведен из него только вручную администратором.

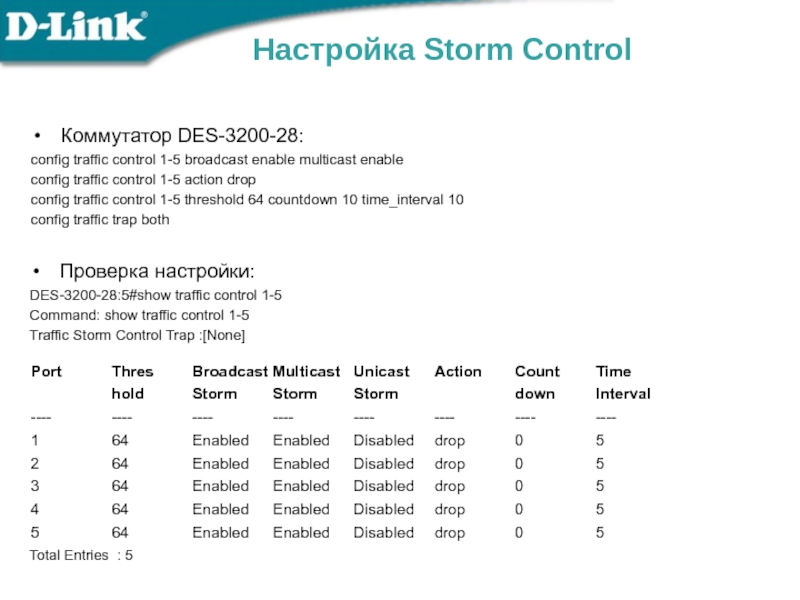

enable
config traffic control 1-5 action drop
config traffic control 1-5 threshold

64 countdown 10 time_interval 10
config traffic trap both

Проверка настройки:
DES-3200-28:5#show traffic control 1-5
Command: show traffic control 1-5
Traffic Storm Control Trap :[None]










Total Entries : 5
