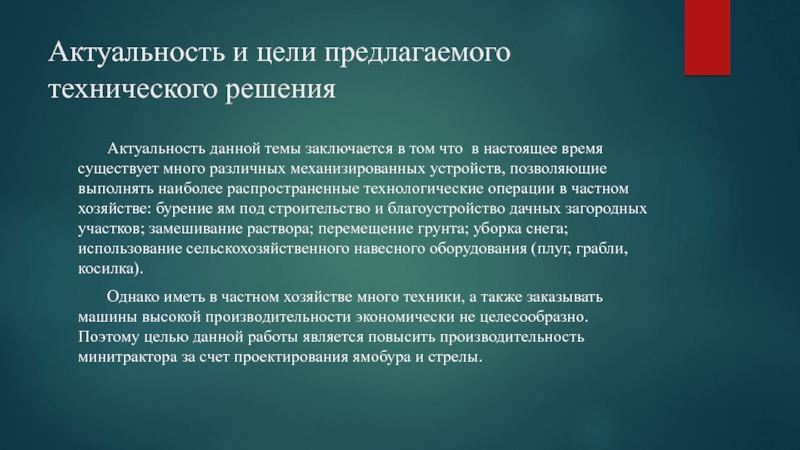

данной темы заключается в том что в настоящее время существует

много различных механизированных устройств, позволяющие выполнять наиболее распространенные технологические операции в частном хозяйстве: бурение ям под строительство и благоустройство дачных загородных участков; замешивание раствора; перемещение грунта; уборка снега; использование сельскохозяйственного навесного оборудования (плуг, грабли, косилка).
Однако иметь в частном хозяйстве много техники, а также заказывать машины высокой производительности экономически не целесообразно. Поэтому целью данной работы является повысить производительность минитрактора за счет проектирования ямобура и стрелы.

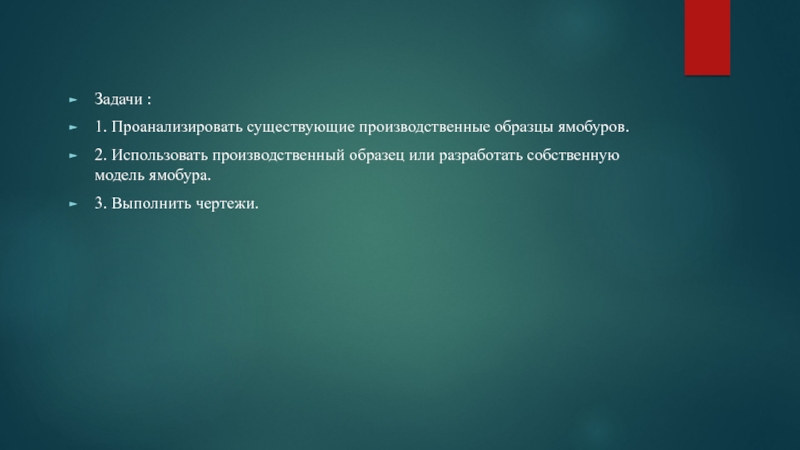

производственный образец или разработать собственную модель ямобура.
3. Выполнить чертежи.

установку на которую непосредственно будет устанавливаться сам гидровращатель со шнеком

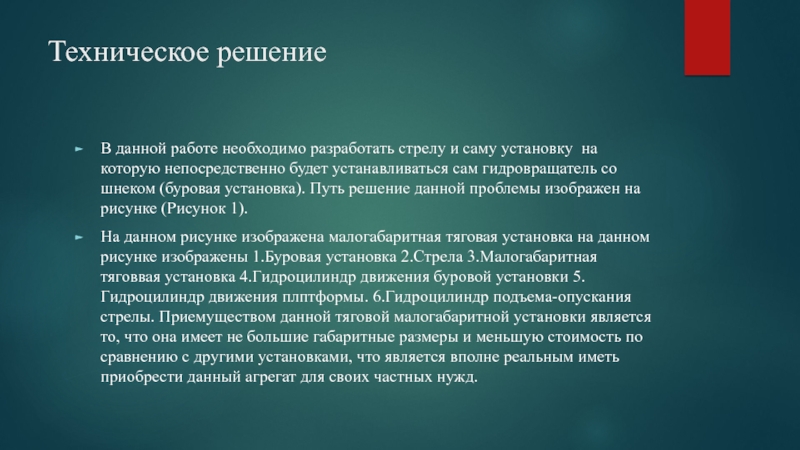

(буровая установка). Путь решение данной проблемы изображен на рисунке (Рисунок 1).

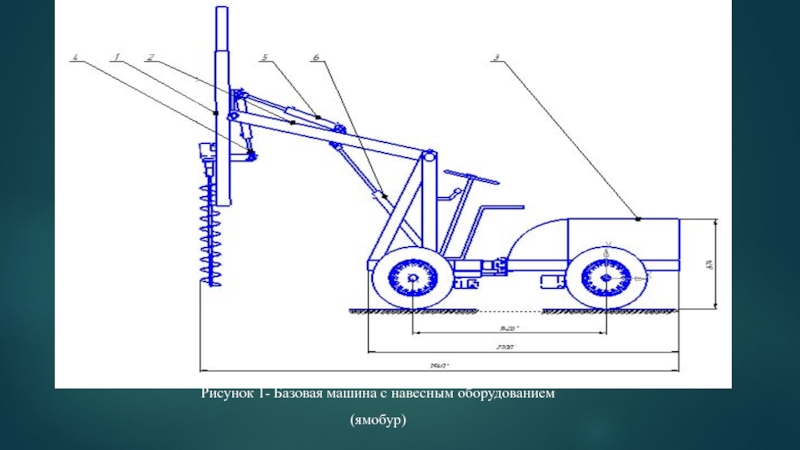

На данном рисунке изображена малогабаритная тяговая установка на данном рисунке изображены 1.Буровая установка 2.Стрела 3.Малогабаритная тяговвая установка 4.Гидроцилиндр движения буровой установки 5.Гидроцилиндр движения плптформы. 6.Гидроцилиндр подъема-опускания стрелы. Приемуществом данной тяговой малогабаритной установки является то, что она имеет не большие габаритные размеры и меньшую стоимость по сравнению с другими установками, что является вполне реальным иметь приобрести данный агрегат для своих частных нужд.

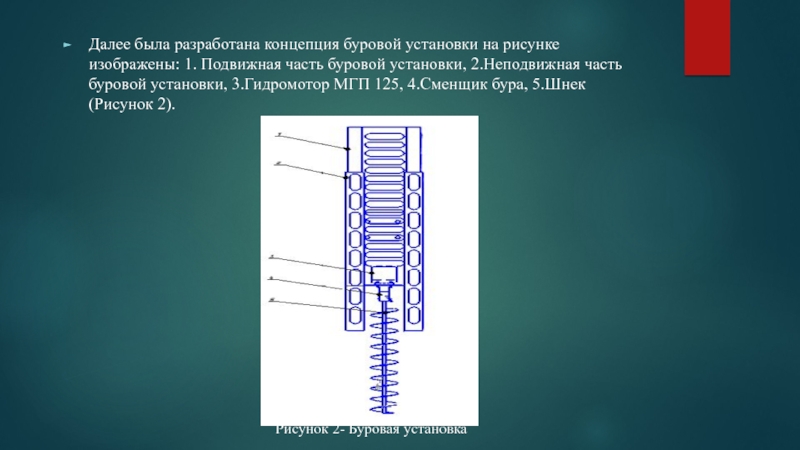

Подвижная часть буровой установки, 2.Неподвижная часть буровой установки, 3.Гидромотор МГП

125, 4.Сменщик бура, 5.Шнек (Рисунок 2).

Рисунок 2- Буровая установка

до 300 мм так как данные диаметры являются самыми распространенными

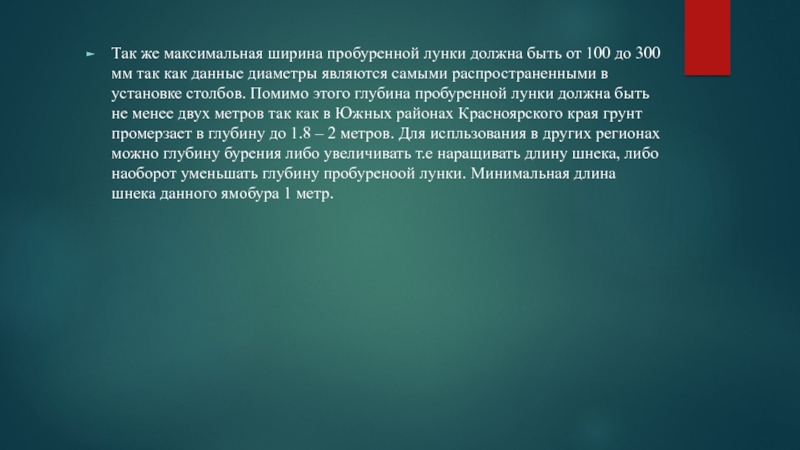

в установке столбов. Помимо этого глубина пробуренной лунки должна быть не менее двух метров так как в Южных районах Красноярского края грунт промерзает в глубину до 1.8 – 2 метров. Для испльзования в других регионах можно глубину бурения либо увеличивать т.е наращивать длину шнека, либо наоборот уменьшать глубину пробуреноой лунки. Минимальная длина шнека данного ямобура 1 метр.

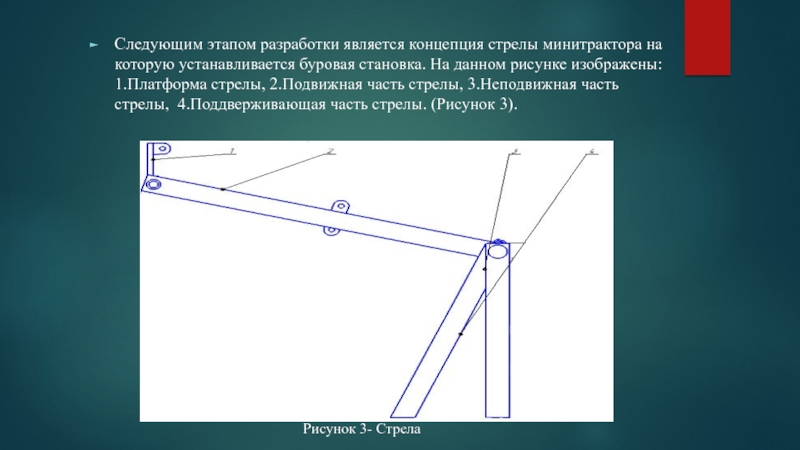

буровая становка. На данном рисунке изображены: 1.Платформа стрелы, 2.Подвижная часть

стрелы, 3.Неподвижная часть стрелы, 4.Поддверживающая часть стрелы. (Рисунок 3).

Рисунок 3- Стрела

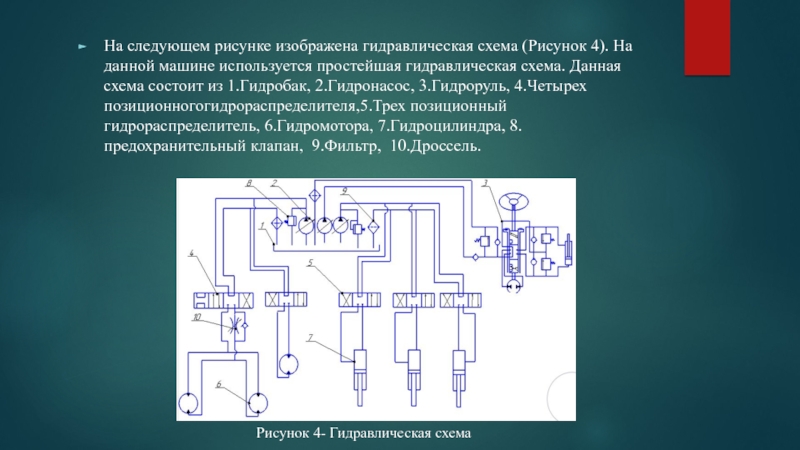

машине используется простейшая гидравлическая схема. Данная схема состоит из 1.Гидробак,

2.Гидронасос, 3.Гидроруль, 4.Четырех позиционногогидрораспределителя,5.Трех позиционный гидрораспределитель, 6.Гидромотора, 7.Гидроцилиндра, 8. предохранительный клапан, 9.Фильтр, 10.Дроссель.

Рисунок 4- Гидравлическая схема

Заключение

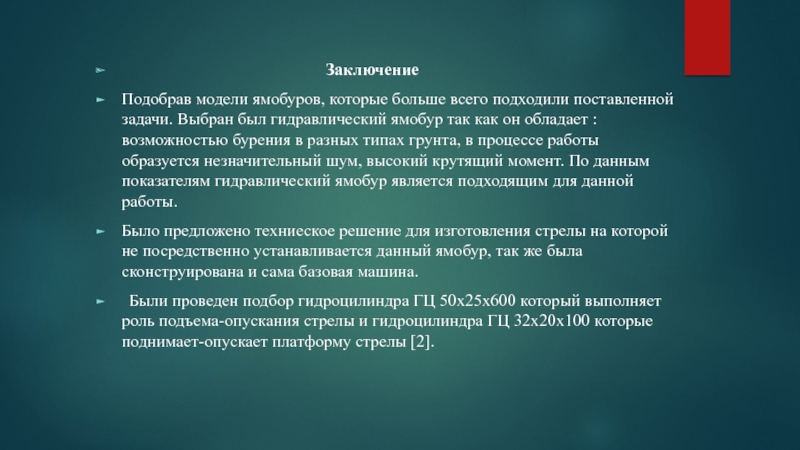

Подобрав модели ямобуров, которые больше всего подходили поставленной задачи. Выбран был гидравлический ямобур так как он обладает : возможностью бурения в разных типах грунта, в процессе работы образуется незначительный шум, высокий крутящий момент. По данным показателям гидравлический ямобур является подходящим для данной работы.
Было предложено техниеское решение для изготовления стрелы на которой не посредственно устанавливается данный ямобур, так же была сконструирована и сама базовая машина.
Были проведен подбор гидроцилиндра ГЦ 50х25х600 который выполняет роль подъема-опускания стрелы и гидроцилиндра ГЦ 32х20х100 которые поднимает-опускает платформу стрелы [2].

доступа: https://www.tradicia-k.ru/catalog/gidrobury-i-shneki/html
2.[Электронный ресурс] Гидроцилиндры двустороннего действия. -

Режим доступа: http://www.dealeron.ru/articles/8-/
