Слайд 1ГИДРАВЛИКА И ПНЕВМАТИКА

ГИДРАВЛИКА И ПНЕВМАТИКА

Слайд 2Гидравлика и пневматика Модуль1. Гидравлика После изучения модуля вы будете знать: -

что такое гидравлика; - свойства жидкостей; - поверхностное натяжение жидкостей; - гидростатическое

давление; - поверхностное натяжение жидкостей; - закон Паскаля; - сообщающиеся сосуды; - закон Архимеда; - режимы течения жидкости; - гидравлические сопротивления; - понятие об эквивалентной длине трубы; - простой трубопровод; - гидравлический удар; - общие сведения об истечении жидкости через малое отверстие; - приборы для измерения уровня, расхода и давления жидкости; - оборудование гидро- и пневмотранспорта; - гидропривод горных машин.
Гидравлика и пневматика  Модуль1. Гидравлика  После изучения модуля вы будете знать:  - что такое

Слайд 3ГИДРАВЛИКА
Модуль 1. Гидравлика
Гидравлика – наука, изучающая законы равновесия и механического

движения жидкостей и разрабатывающая методы применения этих законов для решения

различных прикладных задач. Слово «гидравлика» означало сначала учение о движении воды по трубам. «Хюдор» – вода, «аулос» – труба, желоб (греч.). Еще Леонардо да Винчи по этому поводу заметил: "Всякий раз, когда имеешь дело с водой, прежде всего обратись к опыту, а потом уже рассуждай".

Г

Экспериментальные исследования в гидравлике имеют важное значение. Кроме гидравлики (технической механики жидкостей), вопросы покоя и движения жидкостей изучает теоретическая гидромеханика, имеющая строго математический характер. Эти решения не всегда могут быть применимы для расчетов, но они помогают раскрывать общие закономерности изучаемыхявлений.
Гидравлика является одной из древнейших наук, развивающейся более XX веков.
Первым научным трудом в области гидравлики считается трактат Архимеда (III век до н. э.) «О плавающих телах...». Теория, изложенная в этом труде, до сих пор лежит в основе учения о равновесии плавающих тел, хотя сведения о некоторых гидравлических законах были известны и ранее, т. к. до этого строились каналы, водопроводы и т. п.

Гидролинии

ГИДРАВЛИКАМодуль 1. ГидравликаГидравлика – наука, изучающая законы равновесия и механического движения жидкостей и разрабатывающая методы применения этих

Слайд 4Гидравлика
т.е. отвлекаются от молекулярного строения жидкости и её частицы, даже

бесконечно малые, считают состоящими из большого числа молекул

В аэромеханике применяют

термин «капельная жидкость» с целью под­черкнуть отличие жидкости от газа; газ в этих случаях называют «сжимае­мой жидкостью».

Реальные жидкости могут быть ньютоновскими и неньютоновскими (бингамовскими).

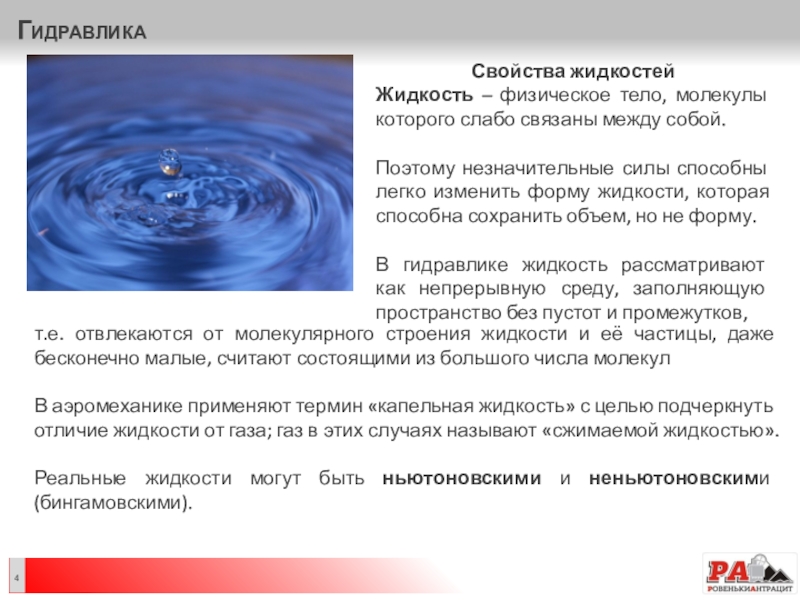

Свойства жидкостей
Жидкость – физическое тело, молекулы которого слабо связаны между собой.

Поэтому незначительные силы способны легко изменить форму жидкости, которая способна сохранить объем, но не форму.

В гидравлике жидкость рассматривают как непрерывную среду, заполняющую пространство без пустот и промежутков,

Гидравликат.е. отвлекаются от молекулярного строения жидкости и её частицы, даже бесконечно малые, считают состоящими из большого числа

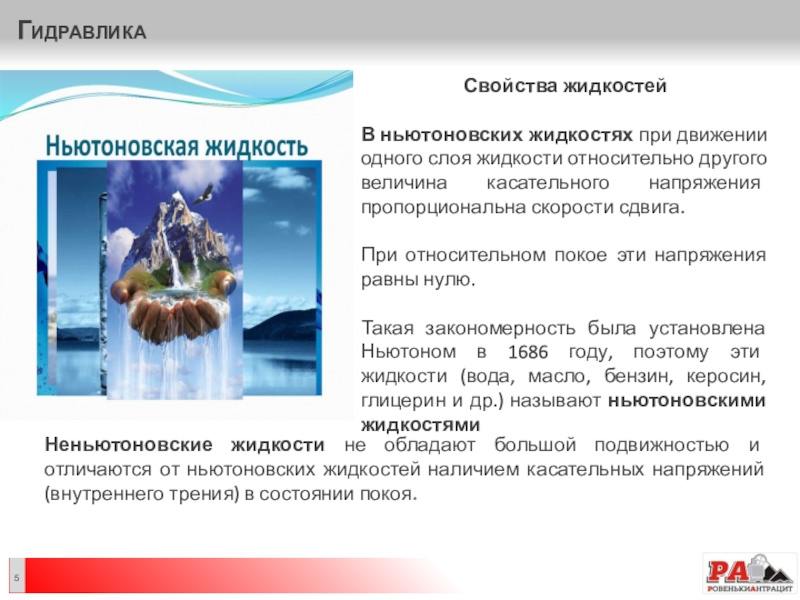

Слайд 5Гидравлика
1
Свойства жидкостей

В ньютоновских жидкостях при движении одного слоя жидкости относительно

другого величина касательного напряжения пропорциональна скорости сдвига.

При относительном покое

эти напряжения равны нулю.

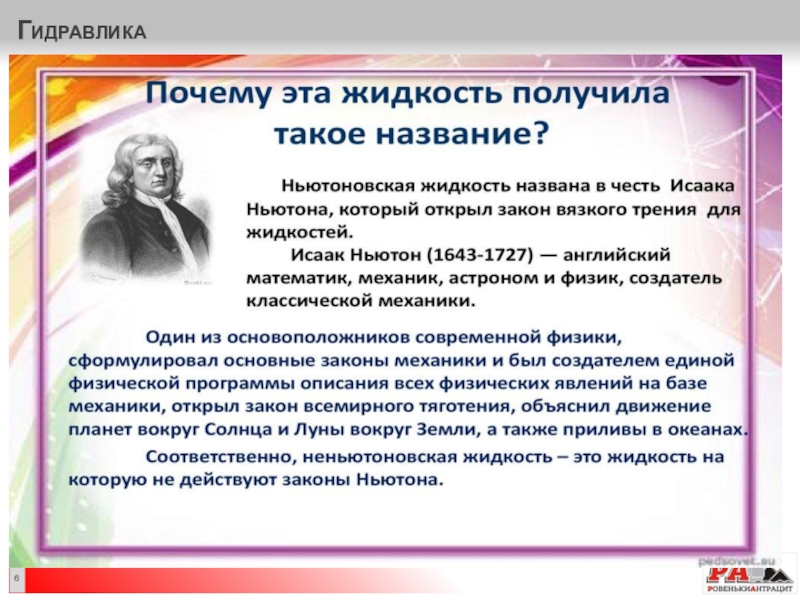

Такая закономерность была установлена Ньютоном в 1686 году, поэтому эти жидкости (вода, масло, бензин, керосин, глицерин и др.) называют ньютоновскими жидкостями

Неньютоновские жидкости не обладают большой подвижностью и отличаются от ньютоновских жидкостей наличием касательных напряжений (внутреннего трения) в состоянии покоя.

Гидравлика1Свойства жидкостейВ ньютоновских жидкостях при движении одного слоя жидкости относительно другого величина касательного напряжения пропорциональна скорости сдвига.

Слайд 6Гидравлика

Гидравлика

Слайд 7Гидравлика
Свойства жидкостей

Жидкости бывают идеальные и реальные.

Реальной жидкостью называют жидкость,

обладающую вязкостью (свойство жидкости сопротивляться сдвигу ее слоев).
Идеальная или

невязкая жидкость является упрощенной моделью реальной (вязкой) жидкости.
По предположению, идеальная жидкость имеет все свойства реальной, кроме вязкости.

Идеальная жидкость
(волны на поверхности жидкости)

ГидравликаСвойства жидкостейЖидкости бывают идеальные и реальные. Реальной жидкостью называют жидкость, обладающую вязкостью (свойство жидкости сопротивляться сдвигу ее

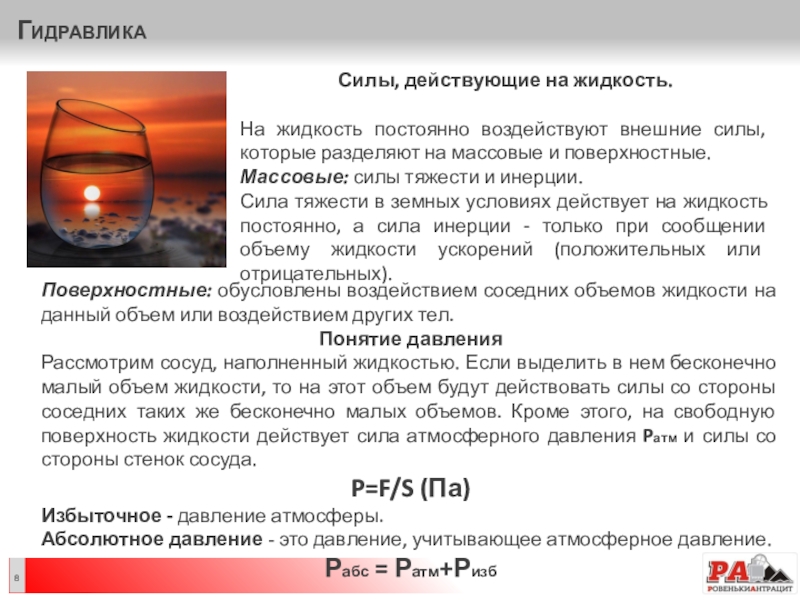

Слайд 8Гидравлика
Силы, действующие на жидкость.

На жидкость постоянно воздействуют внешние силы,

которые разделяют на массовые и поверхностные.
Массовые: силы тяжести и

инерции.
Сила тяжести в земных условиях действует на жидкость постоянно, а сила инерции - только при сообщении объему жидкости ускорений (положительных или отрицательных).

Поверхностные: обусловлены воздействием соседних объемов жидкости на данный объем или воздействием других тел.
Понятие давления
Рассмотрим сосуд, наполненный жидкостью. Если выделить в нем бесконечно малый объем жидкости, то на этот объем будут действовать силы со стороны соседних таких же бесконечно малых объемов. Кроме этого, на свободную поверхность жидкости действует сила атмосферного давления Pатм и силы со стороны стенок сосуда.
P=F/S (Па)
Избыточное - давление атмосферы.
Абсолютное давление - это давление, учитывающее атмосферное давление.
Рабс = Ратм+Ризб

ГидравликаСилы, действующие на жидкость. На жидкость постоянно воздействуют внешние силы, которые разделяют на массовые и поверхностные. Массовые:

Слайд 9Гидравлика

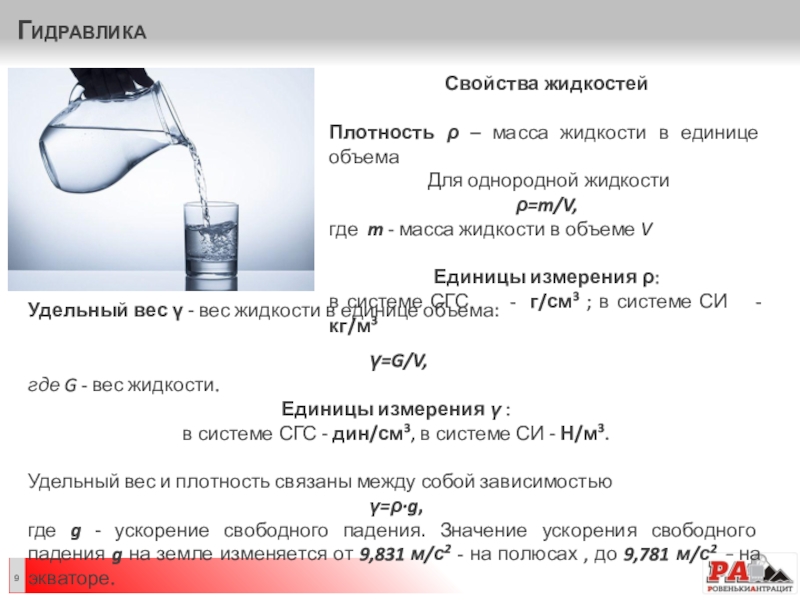

Свойства жидкостей

Плотность ρ – масса жидкости в единице объема
Для

однородной жидкости
ρ=m/V,
где  m - масса жидкости в объеме V

Единицы

измерения ρ:
в системе СГС - г/см3 ; в системе СИ - кг/м3

Удельный вес γ - вес жидкости в единице объема:

γ=G/V,
где G - вес жидкости.
Единицы измерения γ :
в системе СГС - дин/см3, в системе СИ - Н/м3.

Удельный вес и плотность связаны между собой зависимостью
γ=ρ·g,
где g - ускорение свободного падения. Значение ускорения свободного падения g на земле изменяется от 9,831 м/с2 - на полюсах , до 9,781 м/с2 _ на экваторе.

ГидравликаСвойства жидкостейПлотность ρ – масса жидкости в единице объема Для однородной жидкости ρ=m/V,где  m - масса жидкости

Слайд 10Гидравлика

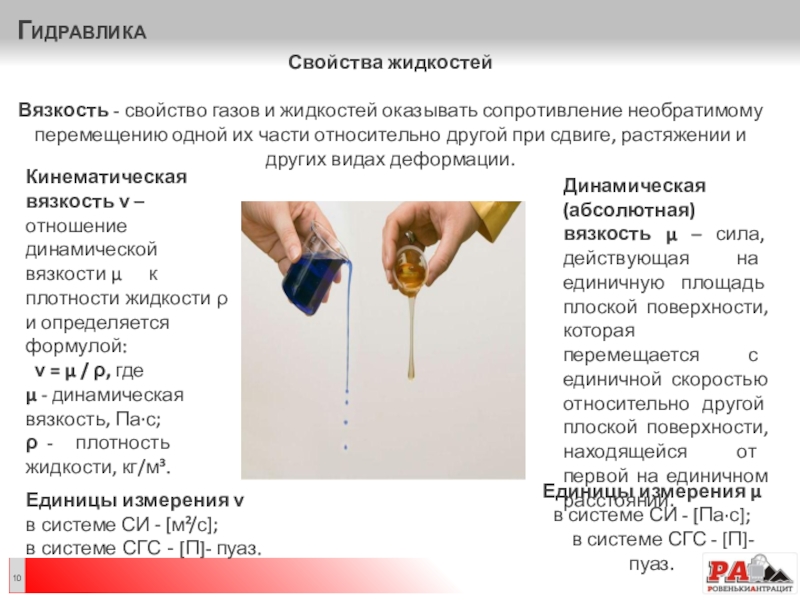

Единицы измерения µ
в системе СИ - [Па·с];

в системе СГС - [П]- пуаз.
Единицы измерения ν
в системе

СИ - [м²/с]; в системе СГС - [П]- пуаз.

Свойства жидкостей

Вязкость - свойство газов и жидкостей оказывать сопротивление необратимому перемещению одной их части относительно другой при сдвиге, растяжении и других видах деформации.

Кинематическая вязкость ν – отношение динамической вязкости µ к плотности жидкости ρ и определяется формулой:   ν = µ / ρ, где µ - динамическая вязкость, Па·с;
ρ - плотность жидкости, кг/м³.

Динамическая (абсолютная) вязкость µ – сила, действующая на единичную площадь плоской поверхности, которая перемещается с единичной скоростью относительно другой плоской поверхности, находящейся от первой на единичном расстоянии.

ГидравликаЕдиницы измерения µ в системе СИ - [Па·с];   в системе СГС - [П]- пуаз.Единицы измерения

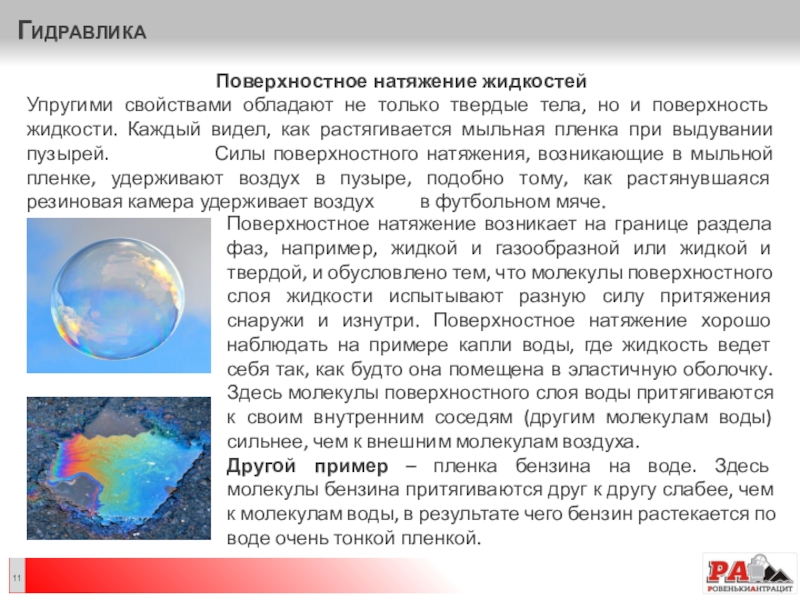

Слайд 11Гидравлика
Поверхностное натяжение жидкостей
Упругими свойствами обладают не только твердые тела, но

и поверхность жидкости. Каждый видел, как растягивается мыльная пленка при

выдувании пузырей. Силы поверхностного натяжения, возникающие в мыльной пленке, удерживают воздух в пузыре, подобно тому, как растянувшаяся резиновая камера удерживает воздух в футбольном мяче.


Поверхностное натяжение возникает на границе раздела фаз, например, жидкой и газообразной или жидкой и твердой, и обусловлено тем, что молекулы поверхностного слоя жидкости испытывают разную силу притяжения снаружи и изнутри. Поверхностное натяжение хорошо наблюдать на примере капли воды, где жидкость ведет себя так, как будто она помещена в эластичную оболочку. Здесь молекулы поверхностного слоя воды притягиваются к своим внутренним соседям (другим молекулам воды) сильнее, чем к внешним молекулам воздуха.
Другой пример – пленка бензина на воде. Здесь молекулы бензина притягиваются друг к другу слабее, чем к молекулам воды, в результате чего бензин растекается по воде очень тонкой пленкой.

ГидравликаПоверхностное натяжение жидкостейУпругими свойствами обладают не только твердые тела, но и поверхность жидкости. Каждый видел, как растягивается

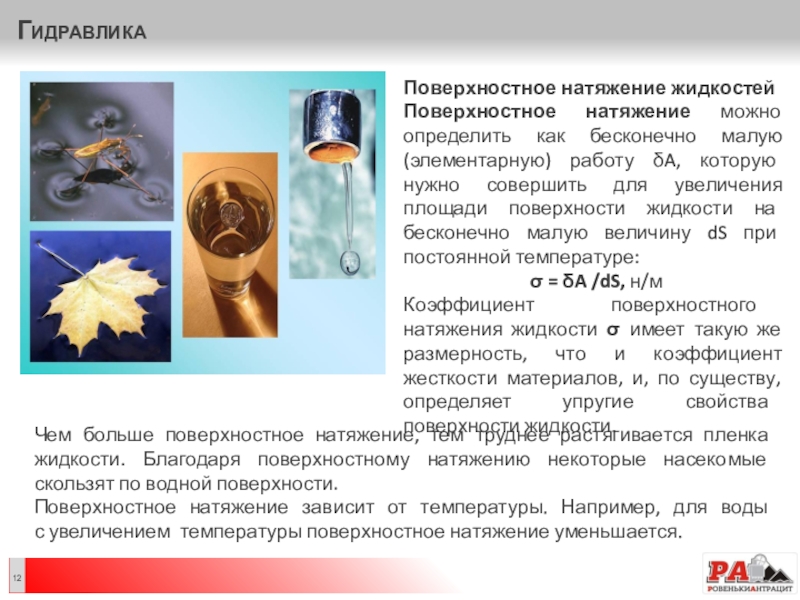

Слайд 12Гидравлика
Поверхностное натяжение жидкостей
Поверхностное натяжение можно определить как бесконечно малую (элементарную)

работу δA, которую нужно совершить для увеличения площади поверхности жидкости

на бесконечно малую величину dS при постоянной температуре:
σ = δA /dS, н/м
Коэффициент поверхностного натяжения жидкости σ имеет такую же размерность, что и коэффициент жесткости материалов, и, по существу, определяет упругие свойства поверхности жидкости.

Чем больше поверхностное натяжение, тем труднее растягивается пленка жидкости. Благодаря поверхностному натяжению некоторые насекомые скользят по водной поверхности.
Поверхностное натяжение зависит от температуры. Например, для воды с увеличением температуры поверхностное натяжение уменьшается.

ГидравликаПоверхностное натяжение жидкостейПоверхностное натяжение можно определить как бесконечно малую (элементарную) работу δA, которую нужно совершить для увеличения

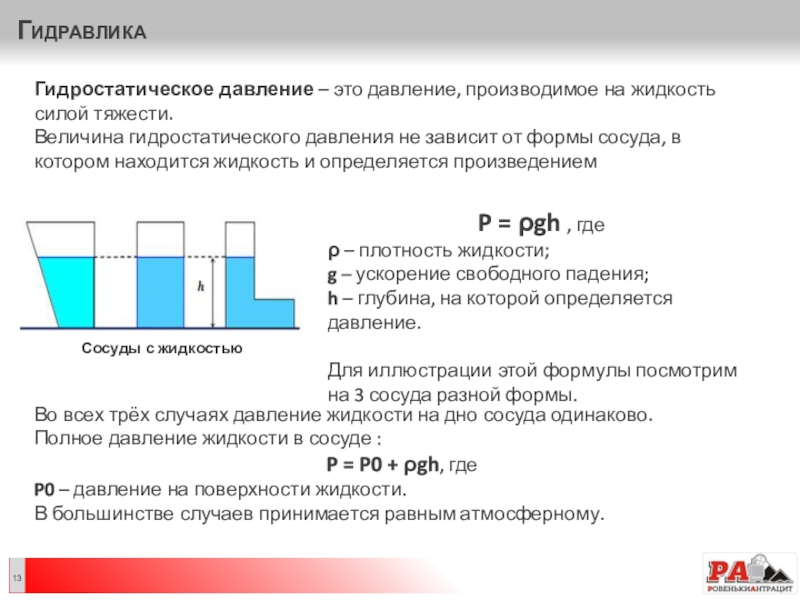

Слайд 13Гидравлика
P = ρgh , где
ρ – плотность жидкости;
g – ускорение

свободного падения;
h – глубина, на которой определяется давление.



Для иллюстрации этой формулы посмотрим на 3 сосуда разной формы.

Во всех трёх случаях давление жидкости на дно сосуда одинаково.
Полное давление жидкости в сосуде :
P = P0 + ρgh, где
P0 – давление на поверхности жидкости.
В большинстве случаев принимается равным атмосферному.

Гидростатическое давление – это давление, производимое на жидкость силой тяжести.
Величина гидростатического давления не зависит от формы сосуда, в котором находится жидкость и определяется произведением

Сосуды с жидкостью

ГидравликаP = ρgh , гдеρ – плотность жидкости;g – ускорение свободного падения;h – глубина, на которой определяется

Слайд 14Гидравлика

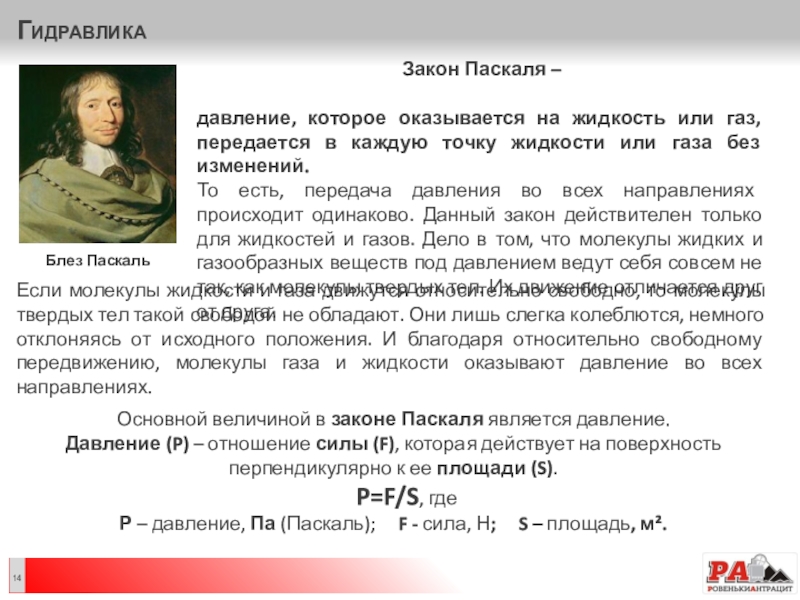

Закон Паскаля –

давление, которое оказывается на жидкость или газ,

передается в каждую точку жидкости или газа без изменений.

То есть, передача давления во всех направлениях происходит одинаково. Данный закон действителен только для жидкостей и газов. Дело в том, что молекулы жидких и газообразных веществ под давлением ведут себя совсем не так, как молекулы твердых тел. Их движение отличается друг от друга.

Если молекулы жидкости и газа движутся относительно свободно, то молекулы твердых тел такой свободой не обладают. Они лишь слегка колеблются, немного отклоняясь от исходного положения. И благодаря относительно свободному передвижению, молекулы газа и жидкости оказывают давление во всех направлениях.

Блез Паскаль

Основной величиной в законе Паскаля является давление.
Давление (P) – отношение силы (F), которая действует на поверхность перпендикулярно к ее площади (S). P=F/S, где
Р – давление, Па (Паскаль); F - сила, Н; S – площадь, м².

ГидравликаЗакон Паскаля – давление, которое оказывается на жидкость или газ, передается в каждую точку жидкости или газа

Слайд 15Гидравлика

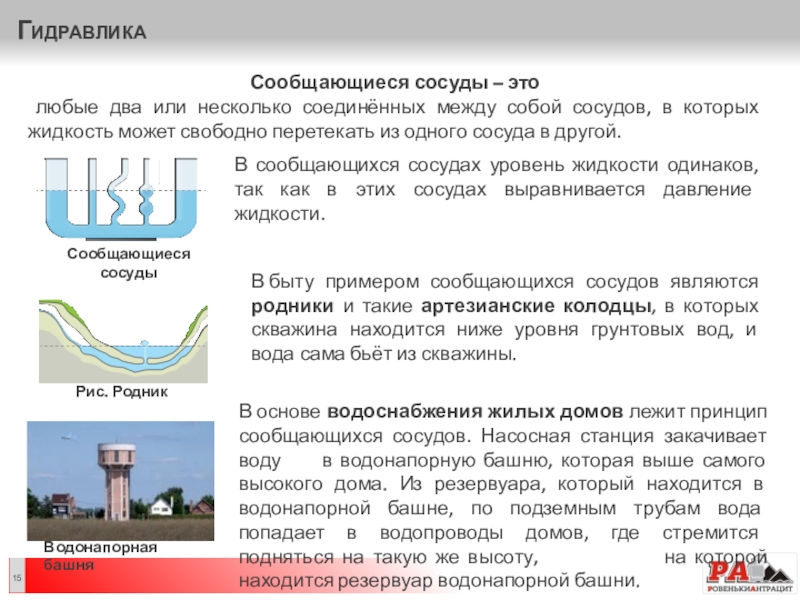

Сообщающиеся сосуды – это
любые два или несколько соединённых между

собой сосудов, в которых жидкость может свободно перетекать из одного

сосуда в другой.

В сообщающихся сосудах уровень жидкости одинаков, так как в этих сосудах выравнивается давление жидкости.


В быту примером сообщающихся сосудов являются родники и такие артезианские колодцы, в которых скважина находится ниже уровня грунтовых вод, и вода сама бьёт из скважины.

В основе водоснабжения жилых домов лежит принцип сообщающихся сосудов. Насосная станция закачивает воду в водонапорную башню, которая выше самого высокого дома. Из резервуара, который находится в водонапорной башне, по подземным трубам вода попадает в водопроводы домов, где стремится подняться на такую же высоту, на которой находится резервуар водонапорной башни.


Водонапорная башня

Рис. Родник

Сообщающиеся сосуды

Гидравлика  Сообщающиеся сосуды – это любые два или несколько соединённых между собой сосудов, в которых жидкость

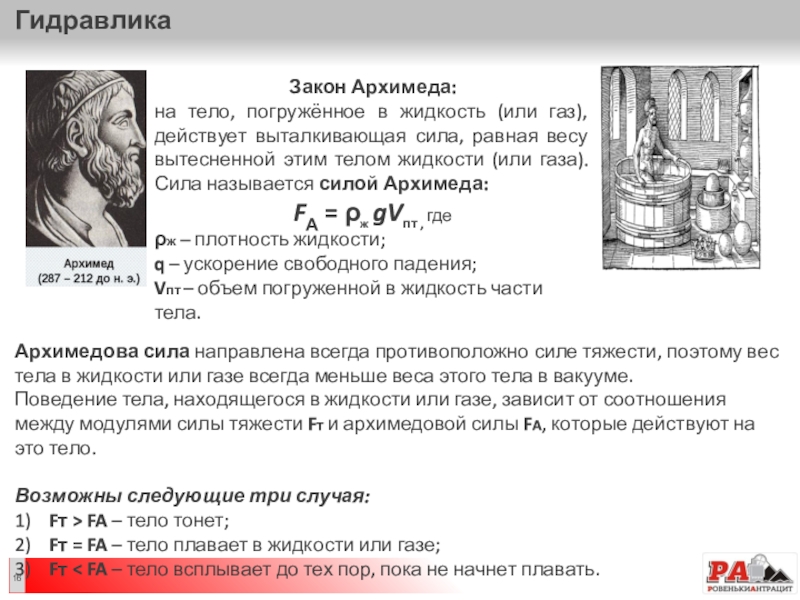

Слайд 16Закон Архимеда:
на тело, погружённое в жидкость (или газ), действует выталкивающая

сила, равная весу вытесненной этим телом жидкости (или газа). Сила

называется силой Архимеда:
FА = ρж gVпт , где
ρж – плотность жидкости;
q – ускорение свободного падения;
Vпт – объем погруженной в жидкость части тела.


Архимедова сила направлена всегда противоположно силе тяжести, поэтому вес тела в жидкости или газе всегда меньше веса этого тела в вакууме. Поведение тела, находящегося в жидкости или газе, зависит от соотношения между модулями силы тяжести Fт и архимедовой силы FA, которые действуют на это тело.

Возможны следующие три случая:
1)    Fт > FA – тело тонет;
2)    Fт = FA – тело плавает в жидкости или газе;
3)    Fт < FA – тело всплывает до тех пор, пока не начнет плавать.


Гидравлика

Закон Архимеда:на тело, погружённое в жидкость (или газ), действует выталкивающая сила, равная весу вытесненной этим телом жидкости

Слайд 17Гидравлика
Турбулентное течение – это хаотический поток, в котором каждая молекула

движется по произвольной траектории, которую можно предсказать лишь в начальный

момент времени. Особенности турбулентного течения: завихрения и кругообразные движения небольших объемов в потоке жидкости. Тем не менее, несмотря на хаотичность траекторий отдельных молекул, общий поток движется в определенном направлении, и эту скорость можно характеризовать некоторой средней величиной.

Режимы течения жидкости
Ламинарным течением жидкости называется слоистое течение без перемешивания частиц жидкости и без пульсаций скоростей и давления. Движение проходит равномерно, без беспорядочных скачков давления, направления и скорости, каждая молекула жидкости перемещается вдоль трубы по определенной траектории.
Особенности ламинарного течения:
перемешивания между отдельными слоями текучей субстанции не существует.
слои, находящиеся ближе к оси трубы, движутся с большей скоростью, чем те, которые расположены на ее периферии. Этот факт связан с наличием сил трения между молекулами жидкости и внутренней поверхностью трубы.

ГидравликаТурбулентное течение – это хаотический поток, в котором каждая молекула движется по произвольной траектории, которую можно предсказать

Слайд 18Гидравлика

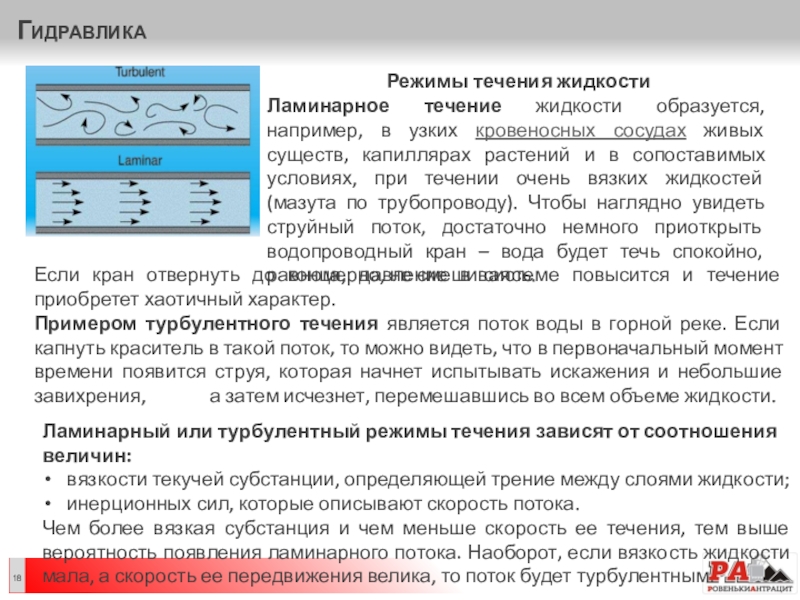

Режимы течения жидкости
Ламинарное течение жидкости образуется, например, в узких кровеносных

сосудах живых существ, капиллярах растений и в сопоставимых условиях, при

течении очень вязких жидкостей (мазута по трубопроводу). Чтобы наглядно увидеть струйный поток, достаточно немного приоткрыть водопроводный кран – вода будет течь спокойно, равномерно, не смешиваясь.

Если кран отвернуть до конца, давление в системе повысится и течение приобретет хаотичный характер.
Примером турбулентного течения является поток воды в горной реке. Если капнуть краситель в такой поток, то можно видеть, что в первоначальный момент времени появится струя, которая начнет испытывать искажения и небольшие завихрения, а затем исчезнет, перемешавшись во всем объеме жидкости.

Ламинарный или турбулентный режимы течения зависят от соотношения величин:
вязкости текучей субстанции, определяющей трение между слоями жидкости;
инерционных сил, которые описывают скорость потока.
Чем более вязкая субстанция и чем меньше скорость ее течения, тем выше вероятность появления ламинарного потока. Наоборот, если вязкость жидкости мала, а скорость ее передвижения велика, то поток будет турбулентным.

ГидравликаРежимы течения жидкостиЛаминарное течение жидкости образуется, например, в узких кровеносных сосудах живых существ, капиллярах растений и в

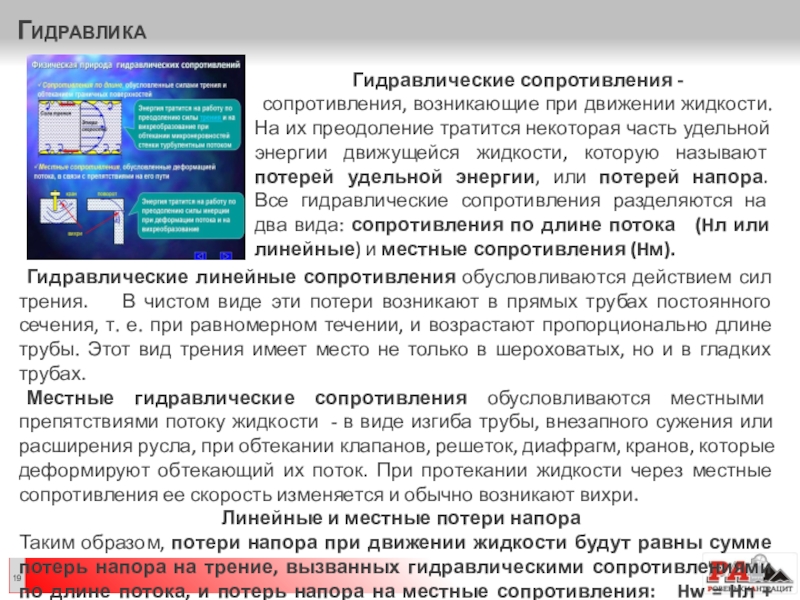

Слайд 19Гидравлика
Гидравлические сопротивления -
сопротивления, возникающие при движении жидкости. На

их преодоление тратится некоторая часть удельной энергии движущейся жидкости, которую

называют потерей удельной энергии, или потерей напора. Все гидравлические сопротивления разделяются на два вида: сопротивления по длине потока (Hл или линейные) и местные сопротивления (Hм).

Гидравлические линейные сопротивления обусловливаются действием сил трения. В чистом виде эти потери возникают в прямых трубах постоянного сечения, т. е. при равномерном течении, и возрастают пропорционально длине трубы. Этот вид трения имеет место не только в шероховатых, но и в гладких трубах.
Местные гидравлические сопротивления обусловливаются местными препятствиями потоку жидкости - в виде изгиба трубы, внезапного сужения или расширения русла, при обтекании клапанов, решеток, диафрагм, кранов, которые деформируют обтекающий их поток. При протекании жидкости через местные сопротивления ее скорость изменяется и обычно возникают вихри.
Линейные и местные потери напора
Таким образом, потери напора при движении жидкости будут равны сумме потерь напора на трение, вызванных гидравлическими сопротивлениями по длине потока, и потерь напора на местные сопротивления: Hw = Hл + Hм

ГидравликаГидравлические сопротивления -  сопротивления, возникающие при движении жидкости. На их преодоление тратится некоторая часть удельной энергии

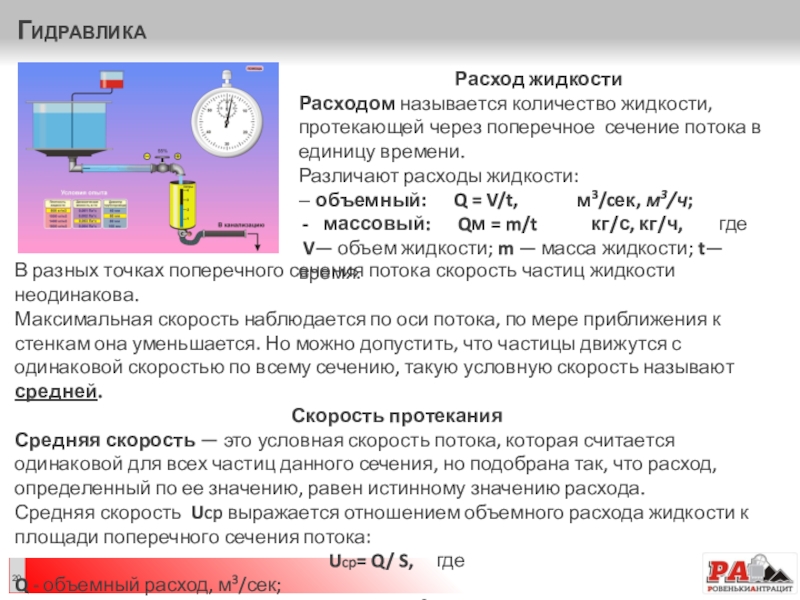

Слайд 20Гидравлика
В разных точках поперечного сечения потока скорость частиц жидкости неодинакова.
Максимальная

скорость наблюдается по оси потока, по мере приближения к стенкам

она уменьшается. Но можно допустить, что частицы движутся с одинаковой скоростью по всему сечению, такую условную скорость называют средней.
Скорость протекания
Средняя скорость — это условная скорость потока, которая считается одинаковой для всех частиц данного сечения, но подобрана так, что расход, определенный по ее значению, равен истинному значению расхода.
Средняя скорость Ucp выражается отношением объемного расхода жидкости к площади поперечного сечения потока:
Ucp= Q/ S, где
Q - объемный расход, м3/сек;
S – площадь поперечного сечения потока, м2

Расход жидкости
Расходом называется количество жидкости, протекающей через поперечное сечение потока в единицу времени.
Различают расходы жидкости:
– объемный: Q = V/t, м3/cек, м3/ч;
массовый: Qм = m/t кг/с, кг/ч, где
V— объем жидкости; m — масса жидкости; t— время.

Гидравлика В разных точках поперечного сечения потока скорость частиц жидкости неодинакова.Максимальная скорость наблюдается по оси потока, по

Слайд 21Гидравлика

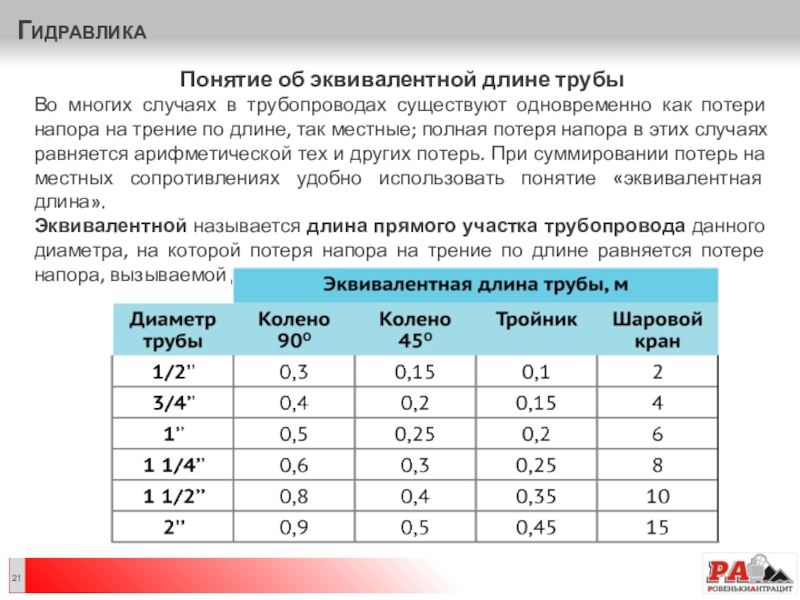

Понятие об эквивалентной длине трубы
Во многих случаях в трубопроводах

существуют одновременно как потери напора на трение по длине, так

местные; полная потеря напора в этих случаях равняется арифметической тех и других потерь. При суммировании потерь на местных сопротивлениях удобно использовать понятие «эквивалентная длина».
Эквивалентной называется длина прямого участка трубопровода данного диаметра, на которой потеря напора на трение по длине равняется потере напора, вызываемой данным местным сопротивлением.
Гидравлика Понятие об эквивалентной длине трубы Во многих случаях в трубопроводах существуют одновременно как потери напора на

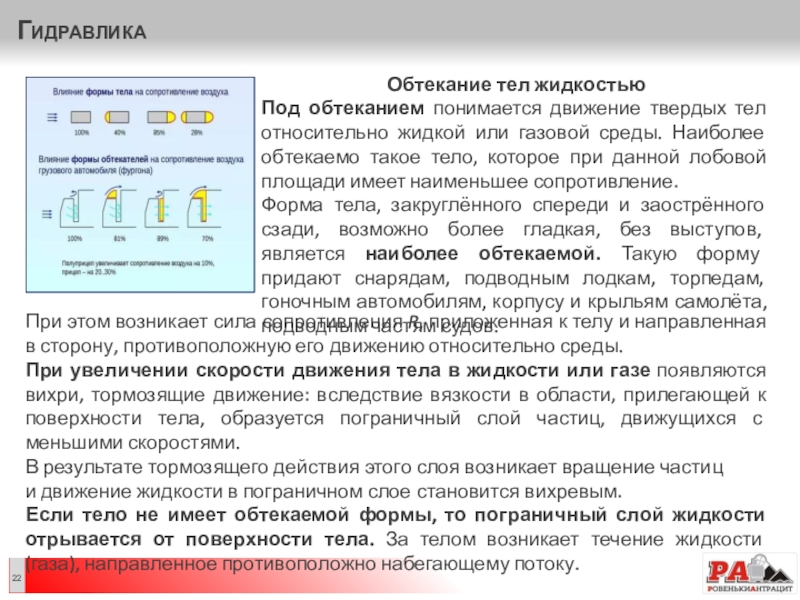

Слайд 22Гидравлика
Обтекание тел жидкостью
Под обтеканием понимается движение твердых тел относительно жидкой

или газовой среды. Наиболее обтекаемо такое тело, которое при данной

лобовой площади имеет наименьшее сопротивление.
Форма тела, закруглённого спереди и заострённого сзади, возможно более гладкая, без выступов, является наиболее обтекаемой. Такую форму придают снарядам, подводным лодкам, торпедам, гоночным автомобилям, корпусу и крыльям самолёта, подводным частям судов.

При этом возникает сила сопротивления R, приложенная к телу и направленная в сторону, противоположную его движению относительно среды.
При увеличении скорости движения тела в жидкости или газе появляются вихри, тормозящие движение: вследствие вязкости в области, прилегающей к поверхности тела, образуется пограничный слой частиц, движущихся с меньшими скоростями.
В результате тормозящего действия этого слоя возникает вращение частиц
и движение жидкости в пограничном слое становится вихревым.
Если тело не имеет обтекаемой формы, то пограничный слой жидкости отрывается от поверхности тела. За телом возникает течение жидкости (газа), направленное противоположно набегающему потоку.

ГидравликаОбтекание тел жидкостьюПод обтеканием понимается движение твердых тел относительно жидкой или газовой среды. Наиболее обтекаемо такое тело,

Слайд 23Гидравлика

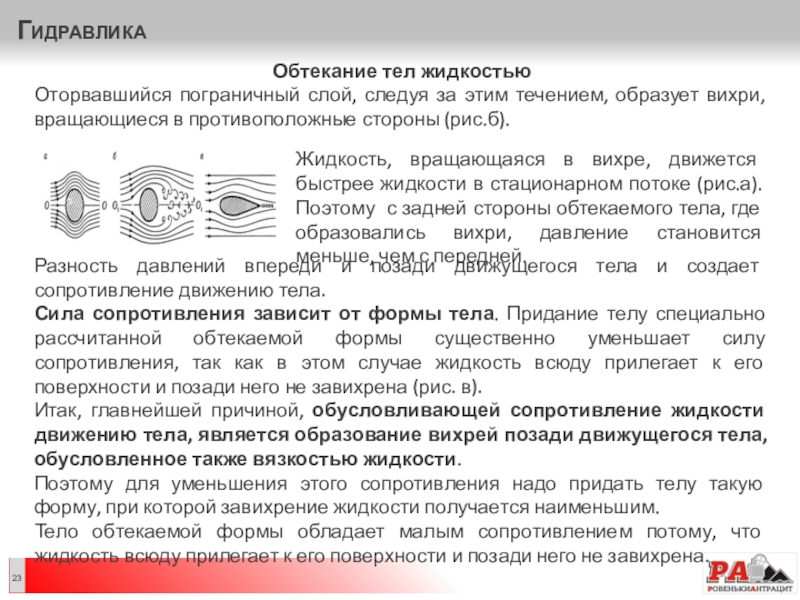

Обтекание тел жидкостью
Оторвавшийся пограничный слой, следуя за этим течением, образует

вихри, вращающиеся в противоположные стороны (рис.б).
Жидкость, вращающаяся в вихре,

движется быстрее жидкости в стационарном потоке (рис.а). Поэтому с задней стороны обтекаемого тела, где образовались вихри, давление становится меньше, чем с передней.

Разность давлений впереди и позади движущегося тела и создает сопротивление движению тела.
Сила сопротивления зависит от формы тела. Придание телу специально рассчитанной обтекаемой формы существенно уменьшает силу сопротивления, так как в этом случае жидкость всюду прилегает к его поверхности и позади него не завихрена (рис. в).
Итак, главнейшей причиной, обусловливающей сопротивление жидкости движению тела, является образование вихрей позади движущегося тела, обусловленное также вязкостью жидкости.
Поэтому для уменьшения этого сопротивления надо придать телу такую форму, при которой завихрение жидкости получается наименьшим.
Тело обтекаемой формы обладает малым сопротивлением потому, что жидкость всюду прилегает к его поверхности и позади него не завихрена.

ГидравликаОбтекание тел жидкостьюОторвавшийся пограничный слой, следуя за этим течением, образует вихри, вращающиеся в противоположные стороны (рис.б). Жидкость,

Слайд 24Гидравлика

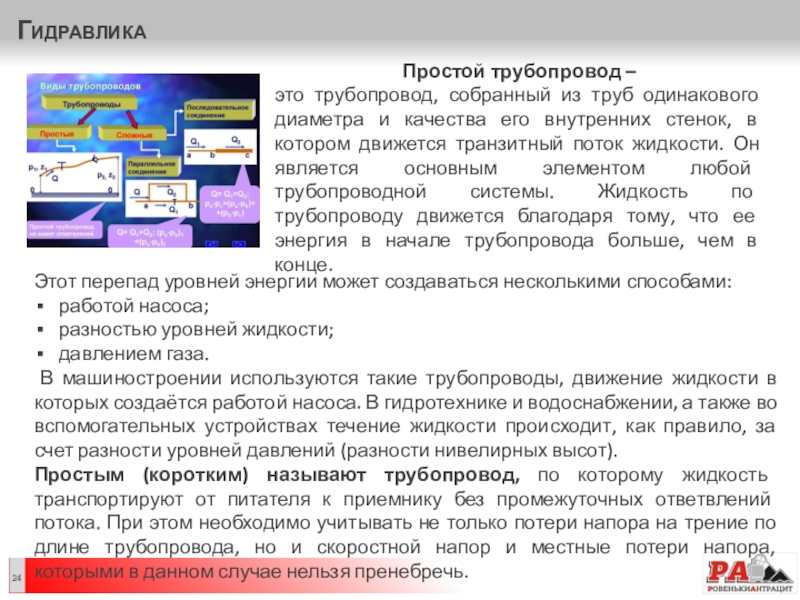

Простой трубопровод –
это трубопровод, собранный из труб одинакового диаметра

и качества его внутренних стенок, в котором движется транзитный поток

жидкости. Он является основным элементом любой трубопроводной системы. Жидкость по трубопроводу движется благодаря тому, что ее энергия в начале трубопровода больше, чем в конце.


Этот перепад уровней энергии может создаваться несколькими способами:
работой насоса;
разностью уровней жидкости;
давлением газа.
В машиностроении используются такие трубопроводы, движение жидкости в которых создаётся работой насоса. В гидротехнике и водоснабжении, а также во вспомогательных устройствах течение жидкости происходит, как правило, за счет разности уровней давлений (разности нивелирных высот).
Простым (коротким) называют тру­бопровод, по которому жидкость транспортируют от питателя к приемнику без промежуточных ответвлений потока. При этом необходимо учитывать не только потери напора на трение по длине трубопровода, но и скоростной напор и местные потери напора, которыми в данном случае нельзя пренебречь.

ГидравликаПростой трубопровод – это трубопровод, собранный из труб одинакового диаметра и качества его внутренних стенок, в котором

Слайд 25Гидравлика

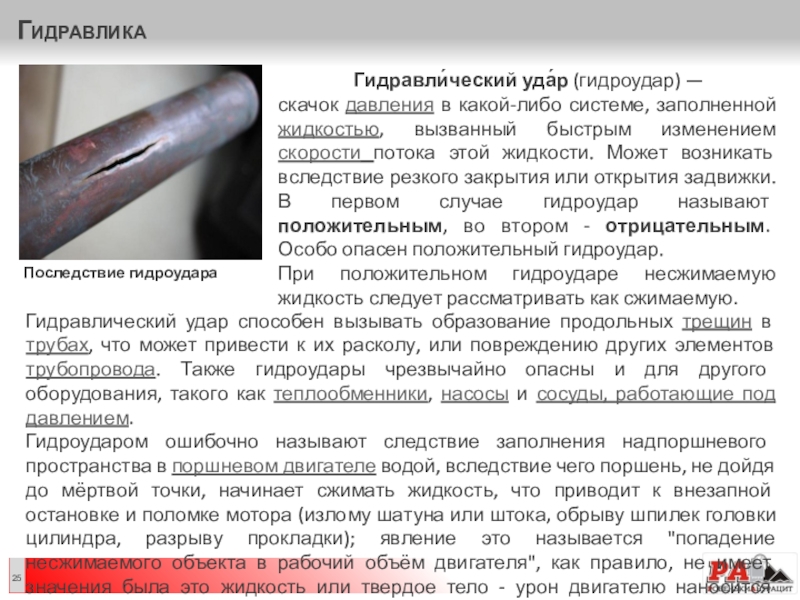

Гидравли́ческий уда́р (гидроудар) —
скачок давления в какой-либо системе, заполненной жидкостью,

вызванный быстрым изменением скорости потока этой жидкости. Может возникать вследствие

резкого закрытия или открытия задвижки. В первом случае гидроудар называют положительным, во втором - отрицательным. Особо опасен положительный гидроудар.
При положительном гидроударе несжимаемую жидкость следует рассматривать как сжимаемую.

Гидравлический удар способен вызывать образование продольных трещин в трубах, что может привести к их расколу, или повреждению других элементов трубопровода. Также гидроудары чрезвычайно опасны и для другого оборудования, такого как теплообменники, насосы и сосуды, работающие под давлением.
Гидроударом ошибочно называют следствие заполнения надпоршневого пространства в поршневом двигателе водой, вследствие чего поршень, не дойдя до мёртвой точки, начинает сжимать жидкость, что приводит к внезапной остановке и поломке мотора (излому шатуна или штока, обрыву шпилек головки цилиндра, разрыву прокладки); явление это называется "попадение несжимаемого объекта в рабочий объём двигателя", как правило, не имеет значения была это жидкость или твердое тело - урон двигателю наносится весьма значительный в любом случае.

Последствие гидроудара

ГидравликаГидравли́ческий уда́р (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью, вызванный быстрым изменением скорости потока этой жидкости.

Слайд 26Гидравлика

Гидравлика

Слайд 27 Гидравлика
Общие

сведения об истечении жидкости через малое отверстие
Истечение жидкости через отверстие

может происходить при постоянном и переменном напоре. При истечении струи в атмосферу из малого отверстия в тонкой стенке происходит изменение формы струи по ее длине, называемое инверсией струи.

Обуславливается это явление в основном действием сил поверхностного натяжения на вытекающие криволинейные струйки и различными условиями сжатия по периметру отверстия. Инверсия больше всего проявляется при истечении из некруглых отверстий.

Истечение жидкости через отверстие в тонкой стенке при постоянном напоре
Отверстие в тонкой стенке – это отверстие, диаметр которого минимум в 3 раза больше толщины стенки, т.е. do> 3δ.
При истечении жидкости, через отверстие в тонкой стенке на некотором расстоянии от стенки (l = do), происходит сжатие струи. Площадь живого сечения струи будет меньше площади отверстия. Это объясняется тем, что частицы жидкости при входе в отверстие имеют скорости различных направлений. Струя отрывается от стенки у кромки отверстия и затем несколько сжимается. Цилиндрическую форму струя принимает на расстоянии, равном примерно одному диаметру отверстия. Сжатие струи обусловлено необходимостью плавного перехода от различных направлений движения жидкости в резервуаре, в том числе от радиального движения по стенке, к осевому движению струи.

Гидравлика       Общие сведения об истечении жидкости через малое отверстиеИстечение

Слайд 28Гидравлика

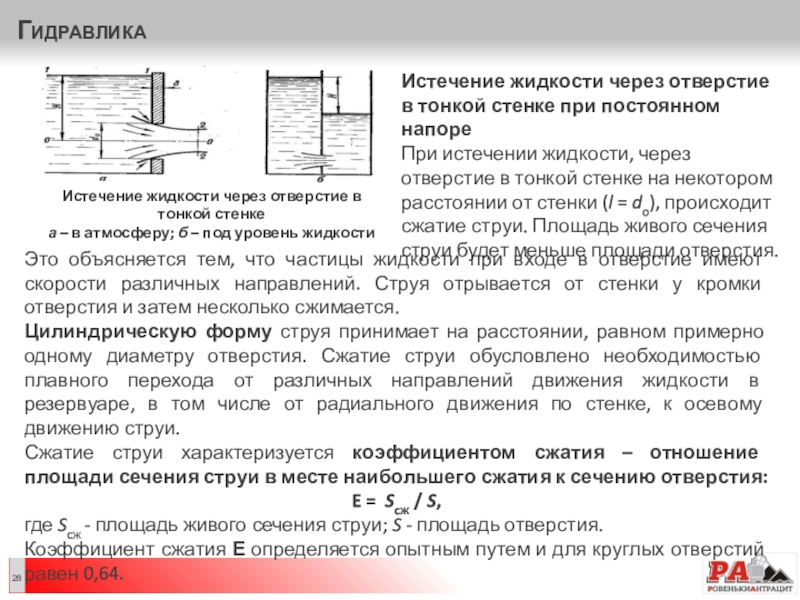

Истечение жидкости через отверстие в тонкой стенке при постоянном напоре
При

истечении жидкости, через отверстие в тонкой стенке на некотором расстоянии

от стенки (l = do), происходит сжатие струи. Площадь живого сечения струи будет меньше площади отверстия.

Это объясняется тем, что частицы жидкости при входе в отверстие имеют скорости различных направлений. Струя отрывается от стенки у кромки отверстия и затем несколько сжимается.
Цилиндрическую форму струя принимает на расстоянии, равном примерно одному диаметру отверстия. Сжатие струи обусловлено необходимостью плавного перехода от различных направлений движения жидкости в резервуаре, в том числе от радиального движения по стенке, к осевому движению струи.
Сжатие струи характеризуется коэффициентом сжатия – отношение площади сечения струи в месте наибольшего сжатия к сечению отверстия:
E = Scж / S,
где Scж - площадь живого сечения струи; S - площадь отверстия.
Коэффициент сжатия Е определяется опытным путем и для круглых отверстий равен 0,64.

Истечение жидкости через отверстие в тонкой стенке
а – в атмосферу; б – под уровень жидкости

ГидравликаИстечение жидкости через отверстие в тонкой стенке при постоянном напореПри истечении жидкости, через отверстие в тонкой стенке

Слайд 29Гидравлика

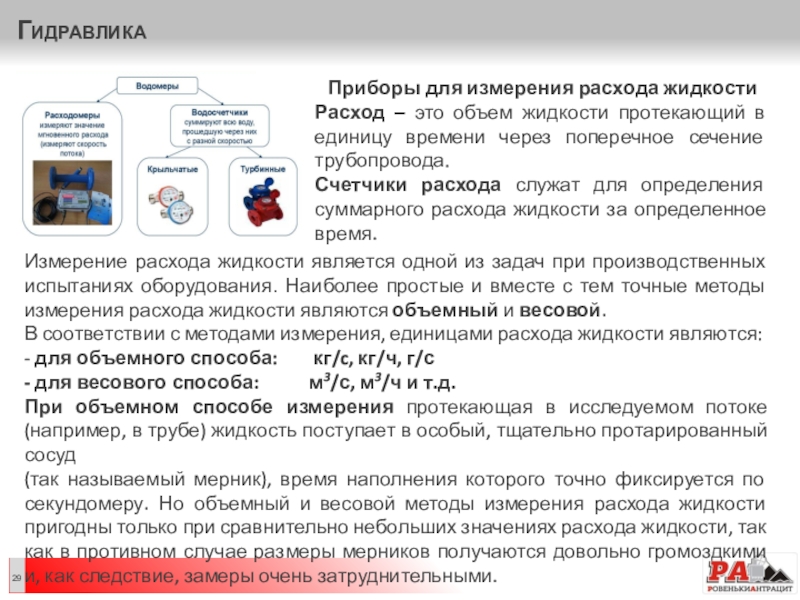

Приборы для измерения расхода жидкости
Расход – это объем жидкости протекающий

в единицу времени через поперечное сечение трубопровода.
Счетчики расхода служат

для определения суммарного расхода жидкости за определенное время.

Измерение расхода жидкости является одной из задач при производственных испытаниях оборудования. Наиболее простые и вместе с тем точные методы измерения расхода жидкости являются объемный и весовой.
В соответствии с методами измерения, единицами расхода жидкости являются: - для объемного способа: кг/c, кг/ч, г/с - для весового способа: м3/с, м3/ч и т.д.
При объемном способе измерения протекающая в исследуемом потоке(например, в трубе) жидкость поступает в особый, тщательно протарированный сосуд
(так называемый мерник), время наполнения которого точно фиксируется по секундомеру. Но объемный и весовой методы измерения расхода жидкости пригодны только при сравнительно небольших значениях расхода жидкости, так как в противном случае размеры мерников получаются довольно громоздкими и, как следствие, замеры очень затруднительными.

ГидравликаПриборы для измерения расхода жидкостиРасход – это объем жидкости протекающий в единицу времени через поперечное сечение трубопровода.

Слайд 30Гидравлика

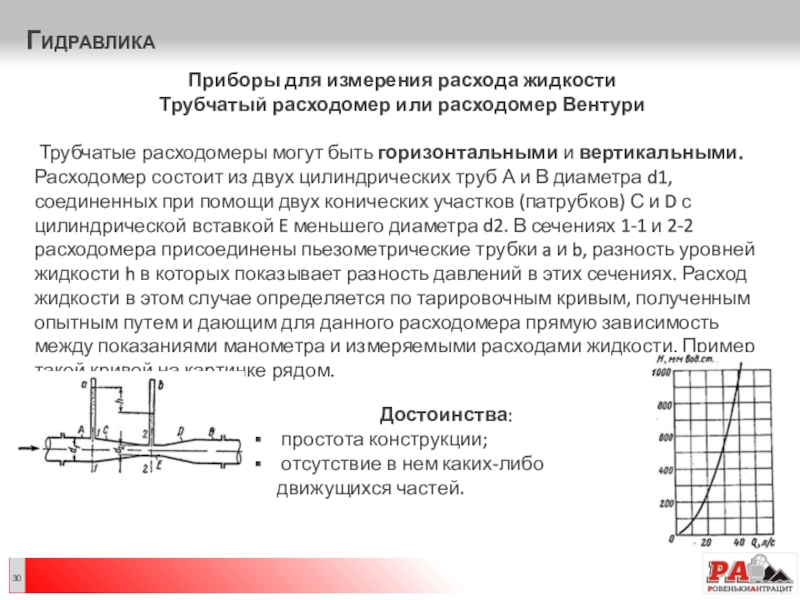

Приборы для измерения расхода жидкости
Трубчатый расходомер или расходомер Вентури

Трубчатые расходомеры могут быть горизонтальными и вертикальными.
Расходомер состоит из

двух цилиндрических труб А и В диаметра d1, соединенных при помощи двух конических участков (патрубков) С и D с цилиндрической вставкой E меньшего диаметра d2. В сечениях 1-1 и 2-2 расходомера присоединены пьезометрические трубки a и b, разность уровней жидкости h в которых показывает разность давлений в этих сечениях. Расход жидкости в этом случае определяется по тарировочным кривым, полученным опытным путем и дающим для данного расходомера прямую зависимость между показаниями манометра и измеряемыми расходами жидкости. Пример такой кривой на картинке рядом.

Достоинства:
простота конструкции;
отсутствие в нем каких-либо движущихся частей.

Гидравлика  Приборы для измерения расхода жидкости Трубчатый расходомер или расходомер Вентури Трубчатые расходомеры могут быть горизонтальными

Слайд 31Гидравлика
Приборы для измерения расхода жидкости

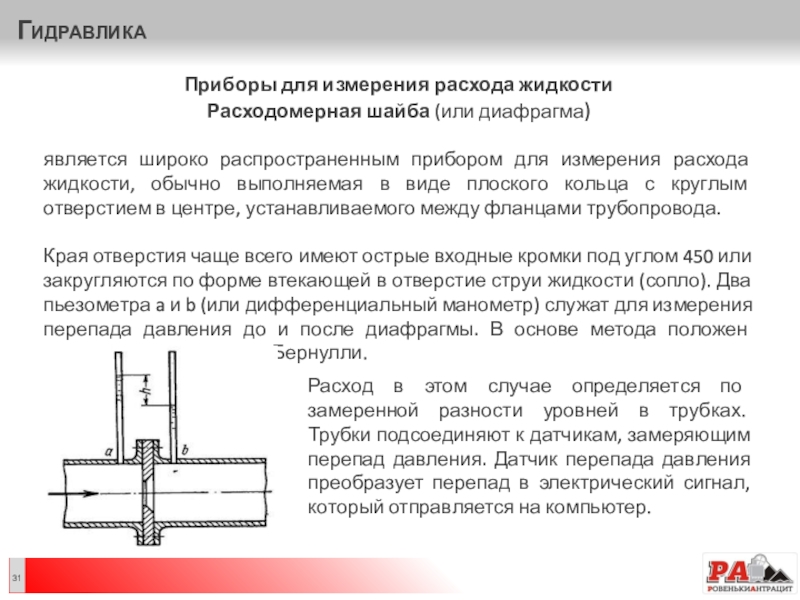

Расходомерная шайба (или диафрагма)

является широко распространенным

прибором для измерения расхода жидкости, обычно выполняемая в виде плоского

кольца с круглым отверстием в центре, устанавливаемого между фланцами трубопровода.

Края отверстия чаще всего имеют острые входные кромки под углом 450 или закругляются по форме втекающей в отверстие струи жидкости (сопло). Два пьезометра a и b (или дифференциальный манометр) служат для измерения перепада давления до и после диафрагмы. В основе метода положен принцип неразрывности Бернулли.

Расход в этом случае определяется по замеренной разности уровней в трубках. Трубки подсоединяют к датчикам, замеряющим перепад давления. Датчик перепада давления преобразует перепад в электрический сигнал, который отправляется на компьютер.

ГидравликаПриборы для измерения расхода жидкостиРасходомерная шайба (или диафрагма)является широко распространенным прибором для измерения расхода жидкости, обычно выполняемая

Слайд 32Гидравлика
Приборы для измерения расхода жидкости
Крыльчатый расходомер
Расходы могут быть вычислены также

в результате измерения скоростей течения жидкости и живых течений потока.
Современный

турбинный расходомер (гидрометрическая вертушка) устанавливают только на горизонтальном участке трубопровода. Лопасти крыльчатки колеса турбины изготавливают из не магнитного материала.
Вертушка состоит из крыльчатки А, представляющей собой колесо с винтовыми лопастями, насаженное на горизонтальный вал С. Когда она установлена в потоке, крыльчатка под действием протекающей жидкости вращается, причем число её оборотов прямо пропорционально скорости течения. Число импульсов за один оборот крыльчатки равно числу лопастей, а значит частота импульсов пропорциональна расходу.

Измерение расхода жидкости
При вращении лопасти поочередно пересекают магнитное поле, которое наводит электродвижущую силу в катушке в виде импульса. От вертушки вверх выводятся провода В, подающему сигнал к специальному счетчику, автоматически записывающему число оборотов и время.
Приборы для измерения расхода жидкости в этом случае называют турбинными расходомерами.

ГидравликаПриборы для измерения расхода жидкостиКрыльчатый расходомерРасходы могут быть вычислены также в результате измерения скоростей течения жидкости и

Слайд 33Гидравлика

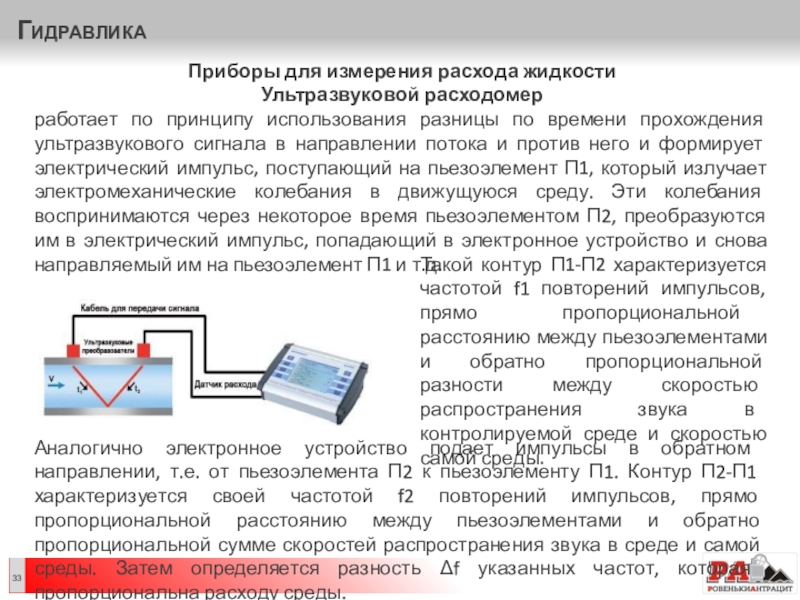

Приборы для измерения расхода жидкости
Ультразвуковой расходомер
работает по принципу использования

разницы по времени прохождения ультразвукового сигнала в направлении потока и

против него и формирует электрический импульс, поступающий на пьезоэлемент П1, который излучает электромеханические колебания в движущуюся среду. Эти колебания воспринимаются через некоторое время пьезоэлементом П2, преобразуются им в электрический импульс, попадающий в электронное устройство и снова направляемый им на пьезоэлемент П1 и т.д.



Аналогично электронное устройство подает импульсы в обратном направлении, т.е. от пьезоэлемента П2 к пьезоэлементу П1. Контур П2-П1 характеризуется своей частотой f2 повторений импульсов, прямо пропорциональной расстоянию между пьезоэлементами и обратно пропорциональной сумме скоростей распространения звука в среде и самой среды. Затем определяется разность Δf указанных частот, которая пропорциональна расходу среды.

Такой контур П1-П2 характеризуется частотой f1 повторений импульсов, прямо пропорциональной расстоянию между пьезоэлементами и обратно пропорциональной разности между скоростью распространения звука в контролируемой среде и скоростью самой среды.

ГидравликаПриборы для измерения расхода жидкостиУльтразвуковой расходомер работает по принципу использования разницы по времени прохождения ультразвукового сигнала в

Слайд 34Гидравлика

Приборы для измерения расхода жидкости

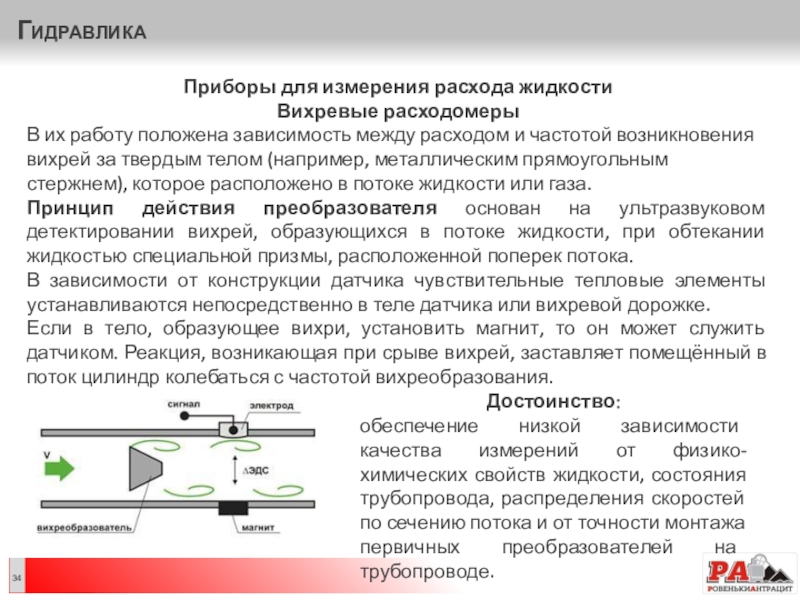

Вихревые расходомеры
В их работу положена зависимость

между расходом и частотой возникновения вихрей за твердым телом (например,

металлическим прямоугольным стержнем), которое расположено в потоке жидкости или газа.
Принцип действия преобразователя основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости, при обтекании жидкостью специальной призмы, расположенной поперек потока.
В зависимости от конструкции датчика чувствительные тепловые элементы устанавливаются непосредственно в теле датчика или вихревой дорожке.
Если в тело, образующее вихри, установить магнит, то он может служить датчиком. Реакция, возникающая при срыве вихрей, заставляет помещённый в поток цилиндр колебаться с частотой вихреобразования.

Достоинство:
обеспечение низкой зависимости качества измерений от физико-химических свойств жидкости, состояния трубопровода, распределения скоростей по сечению потока и от точности монтажа первичных преобразователей на трубопроводе.

ГидравликаПриборы для измерения расхода жидкостиВихревые расходомерыВ их работу положена зависимость между расходом и частотой возникновения вихрей за

Слайд 35Гидравлика
Приборы для измерения давления жидкости:
пьезометры; жидкостные и механические манометры.

вакуумметрами.
Пьезометр — это открытая сверху стеклянная трубка диаметром 5—10 мм,

имеющая измерительную шкалу, по которой берется отсчет высоты столба жидкости. Нижний конец пьезометра опускают в жидкость на уровне точки, в которой измеряют давление. Под давлением жидкость поднимается по трубке на определенную отметку (высоту).

Механические манометры бывают пружинные и мембранные.

У пружинных манометров стрелка, оказывающая давление на шкалу, соединена с пружиной, на которую давит среда.

В мембранном манометре упругим чувствительным элементом является мембрана (упругая пластина) или мембранная коробка.
На мембрану давит вакуум, а она в свою очередь давит на сенсор. Такие приборы являются газонезависимыми, и могут снимать показания в любой газовой смеси. Этими манометрами можно измерять высокие давления.

ГидравликаПриборы для измерения давления жидкости: пьезометры; жидкостные и механические манометры. вакуумметрами.Пьезометр — это открытая сверху стеклянная трубка

Слайд 36Гидравлика

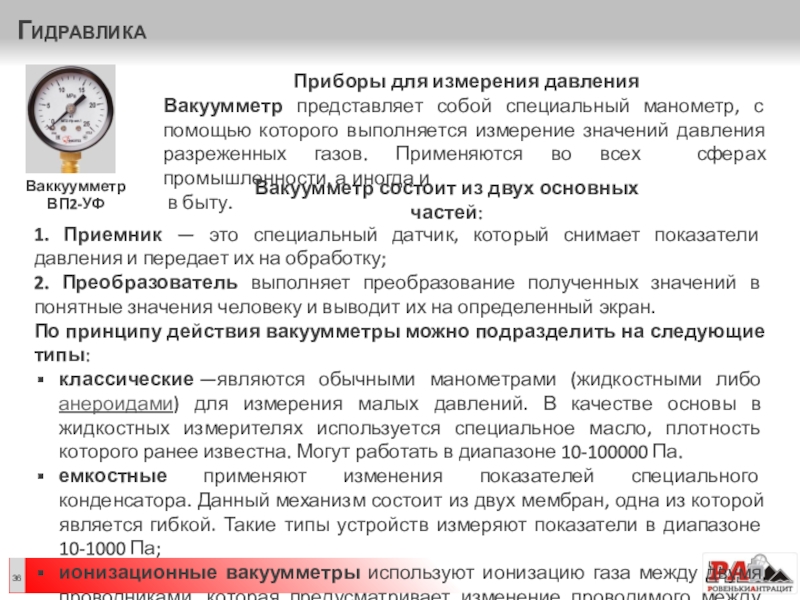

Приборы для измерения давления
Вакуумметр представляет собой специальный манометр, с помощью

которого выполняется измерение значений давления разреженных газов. Применяются во всех

сферах промышленности, а иногда и
в быту.

Ваккуумметр ВП2-УФ

1. Приемник — это специальный датчик, который снимает показатели давления и передает их на обработку;
2. Преобразователь выполняет преобразование полученных значений в понятные значения человеку и выводит их на определенный экран.
По принципу действия вакуумметры можно подразделить на следующие типы:
классические —являются обычными манометрами (жидкостными либо анероидами) для измерения малых давлений. В качестве основы в жидкостных измерителях используется специальное масло, плотность которого ранее известна. Могут работать в диапазоне 10-100000 Па.
емкостные применяют изменения показателей специального конденсатора. Данный механизм состоит из двух мембран, одна из которой является гибкой. Такие типы устройств измеряют показатели в диапазоне 10-1000 Па;
ионизационные вакуумметры используют ионизацию газа между двумя проводниками, которая предусматривает изменение проводимого между ними тока.

Вакуумметр состоит из двух основных частей:

ГидравликаПриборы для измерения давленияВакуумметр представляет собой специальный манометр, с помощью которого выполняется измерение значений давления разреженных газов.

Слайд 37Гидравлика
Приборы для измерения давления

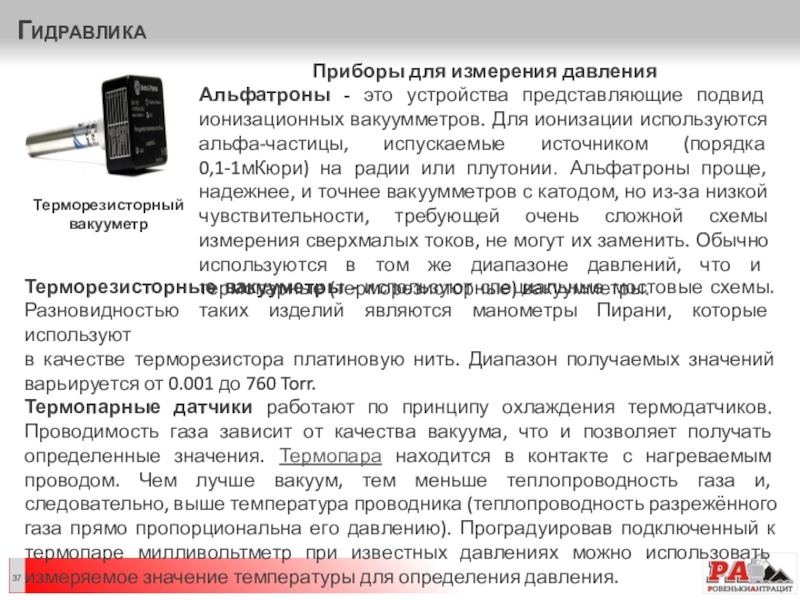

Альфатроны - это устройства представляющие подвид ионизационных

вакуумметров. Для ионизации используются альфа-частицы, испускаемые источником (порядка 0,1-1мКюри) на

радии или плутонии. Альфатроны проще, надежнее, и точнее вакуумметров с катодом, но из-за низкой чувствительности, требующей очень сложной схемы измерения сверхмалых токов, не могут их заменить. Обычно используются в том же диапазоне давлений, что и термопарные (терморезисторные) вакуумметры.

Терморезисторный вакууметр

Терморезисторные вакууметры - используют специальные мостовые схемы. Разновидностью таких изделий являются манометры Пирани, которые используют
в качестве терморезистора платиновую нить. Диапазон получаемых значений варьируется от 0.001 до 760 Torr.
Термопарные датчики работают по принципу охлаждения термодатчиков. Проводимость газа зависит от качества вакуума, что и позволяет получать определенные значения. Термопара находится в контакте с нагреваемым проводом. Чем лучше вакуум, тем меньше теплопроводность газа и, следовательно, выше температура проводника (теплопроводность разрежённого газа прямо пропорциональна его давлению). Проградуировав подключенный к термопаре милливольтметр при известных давлениях можно использовать измеряемое значение температуры для определения давления.

Гидравлика Приборы для измерения давленияАльфатроны - это устройства представляющие подвид ионизационных вакуумметров. Для ионизации используются альфа-частицы, испускаемые

Слайд 38Гидравлика

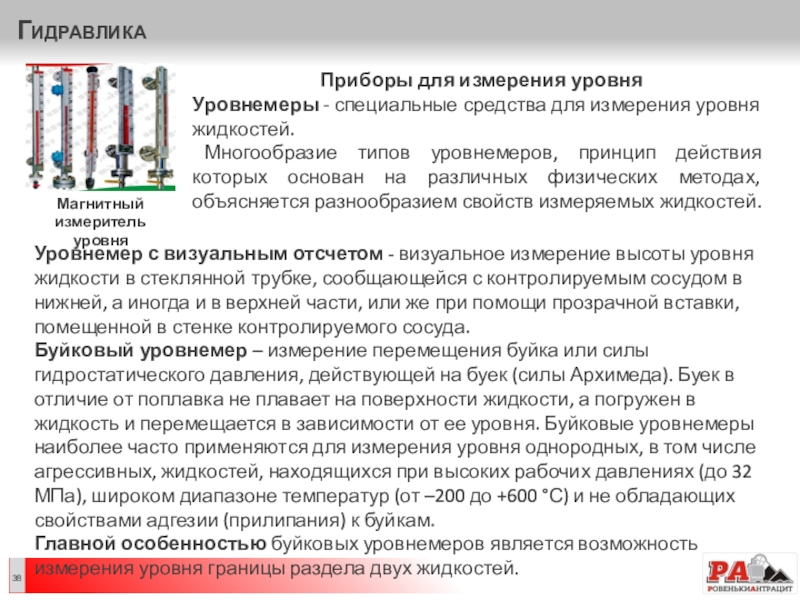

Приборы для измерения уровня
Уровнемеры - специальные средства для измерения

уровня жидкостей.
Многообразие типов уровнемеров, принцип действия которых основан на

различных физических методах, объясняется разнообразием свойств измеряемых жидкостей.

Уровнемер с визуальным отсчетом - визуальное измерение высоты уровня жидкости в стеклянной трубке, сообщающейся с контролируемым сосудом в нижней, а иногда и в верхней части, или же при помощи прозрачной вставки, помещенной в стенке контролируемого сосуда.
Буйковый уровнемер – измерение перемещения буйка или силы гидростатического давления, действующей на буек (силы Архимеда). Буек в отличие от поплавка не плавает на поверхности жидкости, а погружен в жидкость и перемещается в зависимости от ее уровня. Буйковые уровнемеры наиболее часто применяются для измерения уровня однородных, в том числе агрессивных, жидкостей, находящихся при высоких рабочих давлениях (до 32 МПа), широком диапазоне температур (от –200 до +600 °С) и не обладающих свойствами адгезии (прилипания) к буйкам.
Главной особенностью буйковых уровнемеров является возможность измерения уровня границы раздела двух жидкостей.

Магнитный измеритель уровня

Гидравлика Приборы для измерения уровня Уровнемеры - специальные средства для измерения уровня жидкостей. Многообразие типов уровнемеров, принцип

Слайд 39Гидравлика

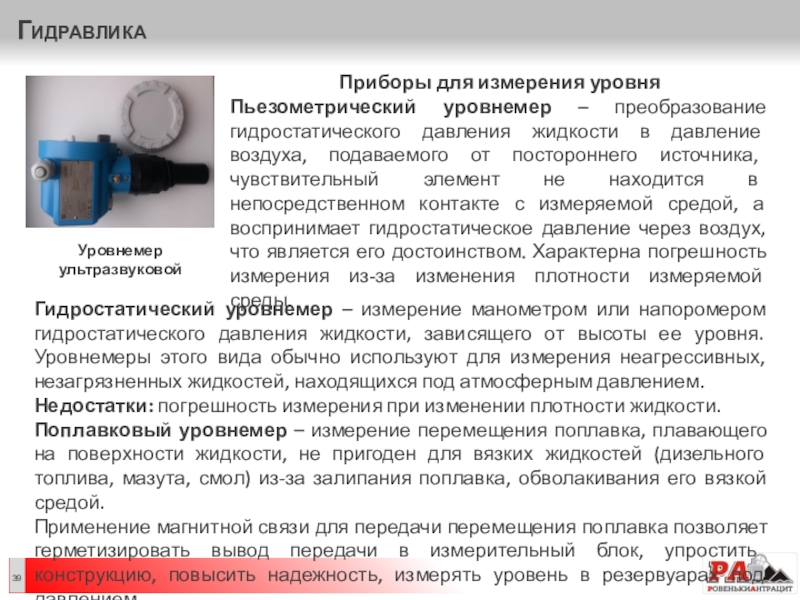

Приборы для измерения уровня
Пьезометрический уровнемер – преобразование гидростатического давления

жидкости в давление воздуха, подаваемого от постороннего источника, чувствительный элемент

не находится в непосредственном контакте с измеряемой средой, а воспринимает гидростатическое давление через воздух, что является его достоинством. Характерна погрешность измерения из-за изменения плотности измеряемой среды.

Уровнемер ультразвуковой

Гидростатический уровнемер – измерение манометром или напоромером гидростатического давления жидкости, зависящего от высоты ее уровня. Уровнемеры этого вида обычно используют для измерения неагрессивных, незагрязненных жидкостей, находящихся под атмосферным давлением.
Недостатки: погрешность измерения при изменении плотности жидкости.
Поплавковый уровнемер – измерение перемещения поплавка, плавающего на поверхности жидкости, не пригоден для вязких жидкостей (дизельного топлива, мазута, смол) из-за залипания поплавка, обволакивания его вязкой средой.
Применение магнитной связи для передачи перемещения поплавка позволяет герметизировать вывод передачи в измерительный блок, упростить конструкцию, повысить надежность, измерять уровень в резервуарах под давлением.

Гидравлика Приборы для измерения уровня Пьезометрический уровнемер – преобразование гидростатического давления жидкости в давление воздуха, подаваемого от

Слайд 40Гидравлика

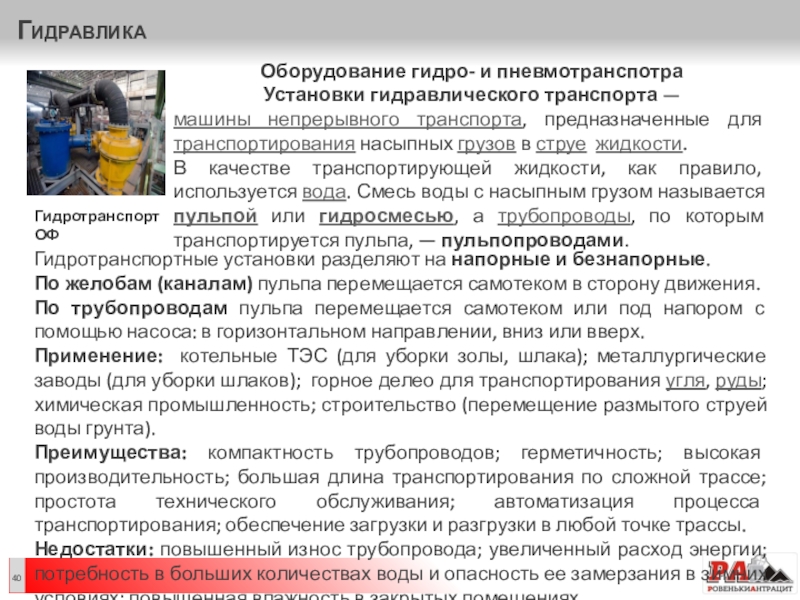

Гидротранспорт ОФ
Оборудование гидро-

и пневмотранспотра
Установки гидравлического транспорта —
машины непрерывного транспорта, предназначенные для

транспортирования насыпных грузов в струе жидкости.
В качестве транспортирующей жидкости, как правило, используется вода. Смесь воды с насыпным грузом называется пульпой или гидросмесью, а трубопроводы, по которым транспортируется пульпа, — пульпопроводами.



Гидротранспортные установки разделяют на напорные и безнапорные.
По желобам (каналам) пульпа перемещается самотеком в сторону движения.
По трубопроводам пульпа перемещается самотеком или под напором с помощью насоса: в горизонтальном направлении, вниз или вверх.
Применение: котельные ТЭС (для уборки золы, шлака); металлургические заводы (для уборки шлаков); горное делео для транспортирования угля, руды; химическая промышленность; строительство (перемещение размытого струей воды грунта).
Преимущества: компактность трубопроводов; герметичность; высокая производительность; большая длина транспортирования по сложной трассе; простота технического обслуживания; автоматизация процесса транспортирования; обеспечение загрузки и разгрузки в любой точке трассы.
Недостатки: повышенный износ трубопровода; увеличенный расход энергии; потребность в больших количествах воды и опасность ее замерзания в зимних условиях; повышенная влажность в закрытых помещениях.

Гидравлика       Гидротранспорт ОФОборудование гидро- и пневмотранспотраУстановки гидравлического транспорта — машины непрерывного

Слайд 41Гидравлика

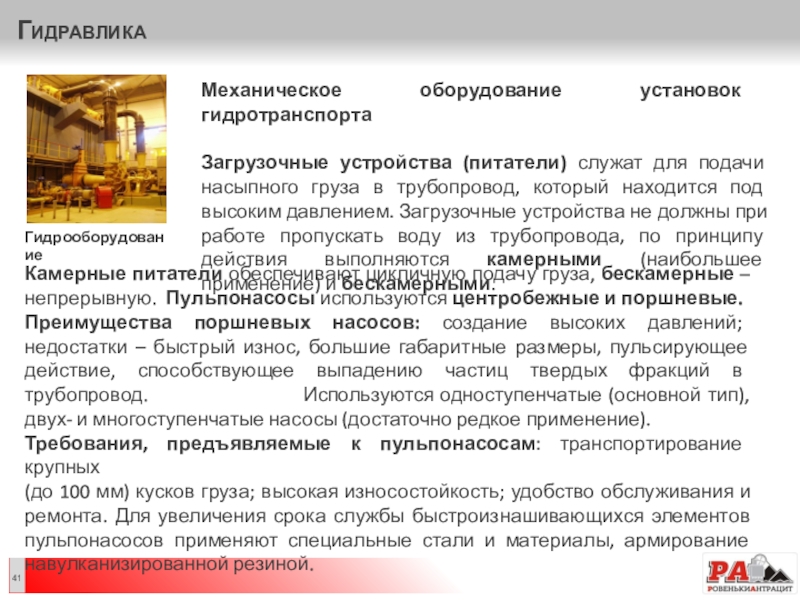

Механическое оборудование установок гидротранспорта

Загрузочные устройства (питатели) служат для подачи насыпного

груза в трубопровод, который находится под высоким давлением. Загрузочные устройства

не должны при работе пропускать воду из трубопровода, по принципу действия выполняются камерными (наибольшее применение) и бескамерными.

Камерные питатели обеспечивают цикличную подачу груза, бескамерные – непрерывную.  Пульпонасосы используются центробежные и поршневые.
Преимущества поршневых насосов: создание высоких давлений; недостатки – быстрый износ, большие габаритные размеры, пульсирующее действие, способствующее выпадению частиц твердых фракций в трубопровод. Используются одноступенчатые (основной тип), двух- и многоступенчатые насосы (достаточно редкое применение).
Требования, предъявляемые к пульпонасосам: транспортирование крупных
(до 100 мм) кусков груза; высокая износостойкость; удобство обслуживания и ремонта. Для увеличения срока службы быстроизнашивающихся элементов пульпонасосов применяют специальные стали и материалы, армирование навулканизированной резиной.

Гидрооборудование

ГидравликаМеханическое оборудование установок гидротранспортаЗагрузочные устройства (питатели) служат для подачи насыпного груза в трубопровод, который находится под высоким

Слайд 42Гидравлика

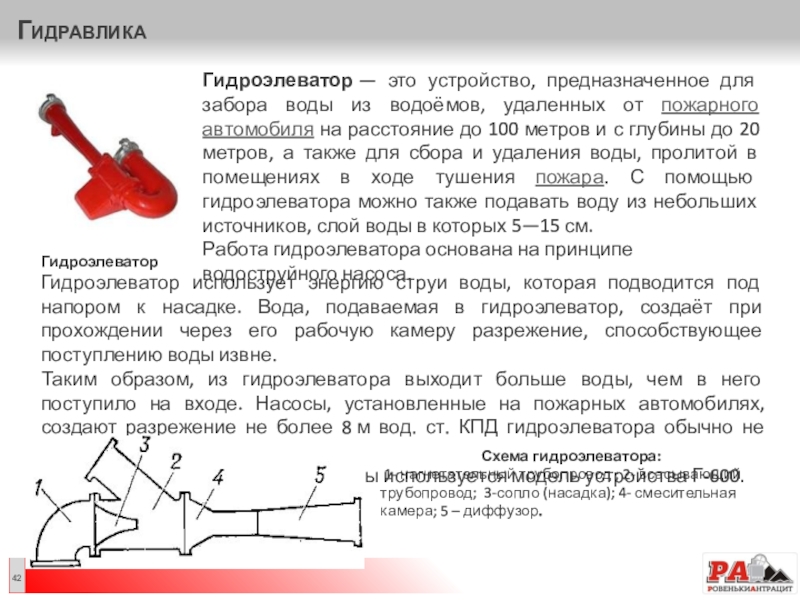

Гидроэлеватор — это устройство, предназначенное для забора воды из водоёмов, удаленных

от пожарного автомобиля на расстояние до 100 метров и с

глубины до 20 метров, а также для сбора и удаления воды, пролитой в помещениях в ходе тушения пожара. С помощью гидроэлеватора можно также подавать воду из небольших источников, слой воды в которых 5—15 см.
Работа гидроэлеватора основана на принципе водоструйного насоса.

Гидроэлеватор

Гидроэлеватор использует энергию струи воды, которая подводится под напором к насадке. Вода, подаваемая в гидроэлеватор, создаёт при прохождении через его рабочую камеру разрежение, способствующее поступлению воды извне.
Таким образом, из гидроэлеватора выходит больше воды, чем в него поступило на входе. Насосы, установленные на пожарных автомобилях, создают разрежение не более 8 м вод. ст. КПД гидроэлеватора обычно не превышает 20-25 %.
В подразделениях пожарной охраны используется модель устройства Г-600.

Схема гидроэлеватора:
1- нагнетательный трубопровод ; 2- всасывающий трубопровод; 3-сопло (насадка); 4- смесительная камера; 5 – диффузор.

ГидравликаГидроэлеватор — это устройство, предназначенное для забора воды из водоёмов, удаленных от пожарного автомобиля на расстояние до 100

Слайд 43Гидравлика

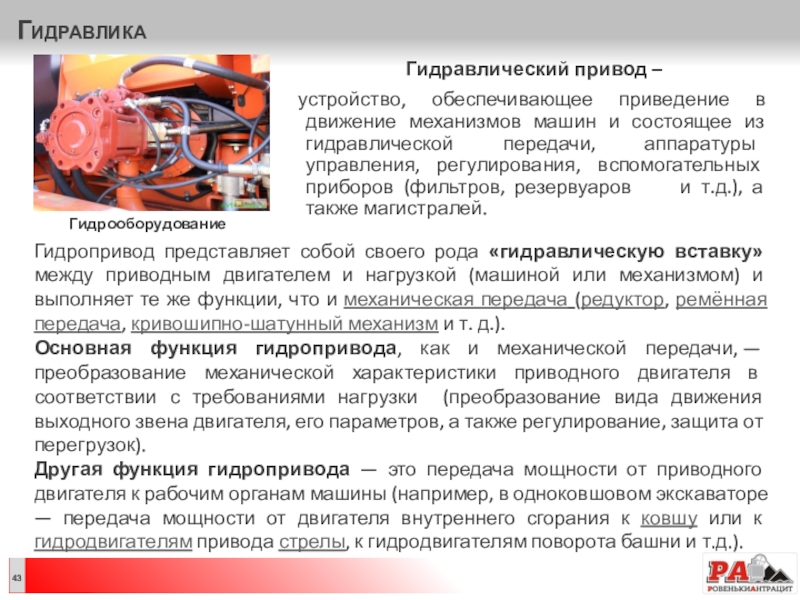

Гидравлический привод –
устройство, обеспечивающее приведение в движение механизмов машин

и состоящее из гидравлической передачи, аппаратуры управления, регулирования, вспомогательных приборов

(фильтров, резервуаров и т.д.), а также магистралей.


Гидропривод представляет собой своего рода «гидравлическую вставку» между приводным двигателем и нагрузкой (машиной или механизмом) и выполняет те же функции, что и механическая передача (редуктор, ремённая передача, кривошипно-шатунный механизм и т. д.).

Основная функция гидропривода, как и механической передачи, — преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок).
Другая функция гидропривода — это передача мощности от приводного двигателя к рабочим органам машины (например, в одноковшовом экскаваторе — передача мощности от двигателя внутреннего сгорания к ковшу или к гидродвигателям привода стрелы, к гидродвигателям поворота башни и т.д.).

Гидрооборудование

ГидравликаГидравлический привод – устройство, обеспечивающее приведение в движение механизмов машин и состоящее из гидравлической передачи, аппаратуры управления,

Слайд 44 Гидравлика





утечки рабочей жидкости через уплотнения и зазоры, что

снижает К.П.Д. установки и ведет к загрязнению рабочего места;
для повышения

герметичности системы требуется высокая точность и чистота поверхностей сопрягаемых деталей;
нагрев рабочей жидкости, что в ряде случаев требует применения специальных охладительных устройств и средств тепловой защиты;
необходимость обеспечения в процессе эксплуатации чистоты рабочей жидкости и защиты от проникновения в неё воздуха;
пожаробезопасность в случае применения горючей рабочей жидкости;
более низкий К.П.Д гидропередачи по сравнению с механической.






Недостатки

Гидропривод горных машин
Достоинства
бесступенчатое регулирование скоростей;
возможность передачи большой мощности при относительно небольшой массе и габаритах;
быстродействие;
возможность предохранения системы и всей машины от перезагрузок с помощью простейших устройств (клапанов);
взрывобезопасность;
высокий коэффициент полезного действия .

Гидравлика  утечки рабочей жидкости через уплотнения и зазоры, что снижает К.П.Д. установки и ведет к

Слайд 45Гидравлика

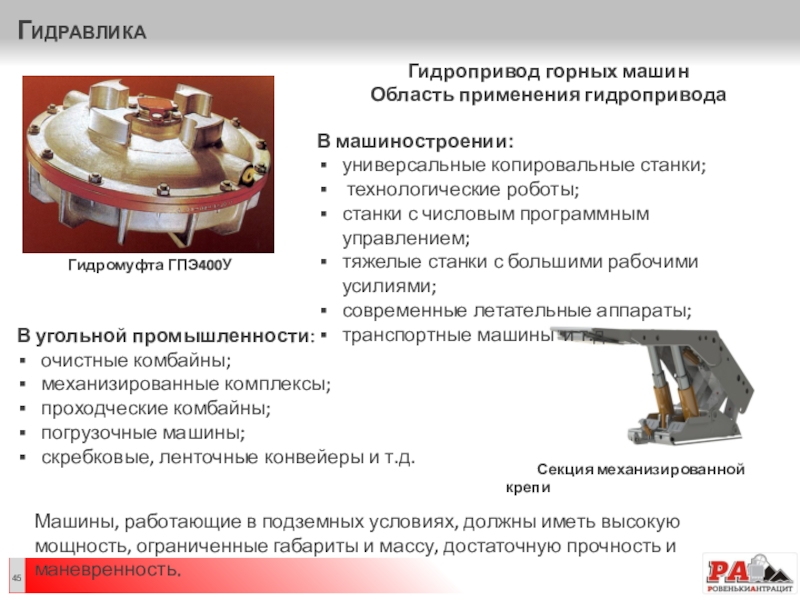

В угольной промышленности:
очистные комбайны;
механизированные комплексы;
проходческие комбайны;
погрузочные машины;
скребковые, ленточные конвейеры и

т.д.
Секция механизированной крепи
Гидропривод горных машин
Область

применения гидропривода

В машиностроении:
универсальные копировальные станки;
технологические роботы;
станки с числовым программным управлением;
тяжелые станки с большими рабочими усилиями;
современные летательные аппараты;
транспортные машины и т.д.

Машины, работающие в подземных условиях, должны иметь высокую мощность, ограниченные габариты и массу, достаточную прочность и маневренность.

Гидромуфта ГПЭ400У

ГидравликаВ угольной промышленности:очистные комбайны;механизированные комплексы;проходческие комбайны;погрузочные машины;скребковые, ленточные конвейеры и т.д.     Секция механизированной

Слайд 46Гидравлика

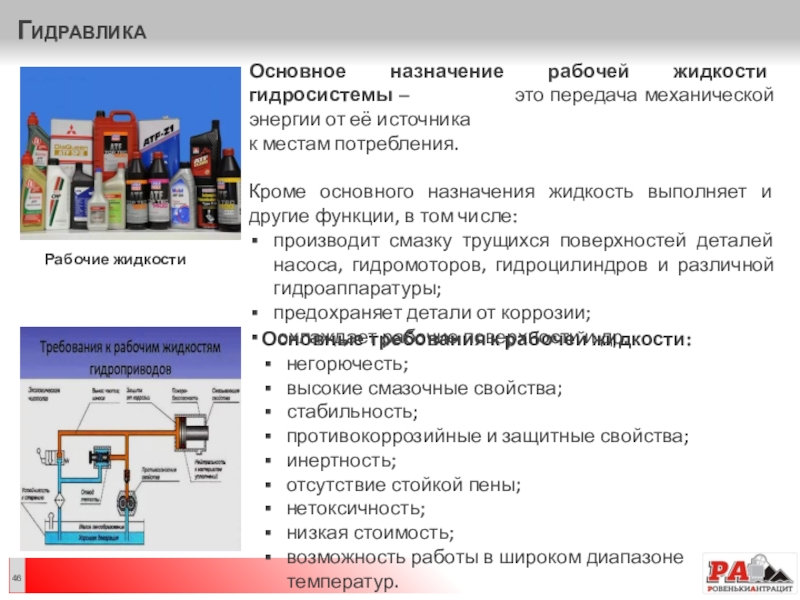

Рабочие жидкости
Основное назначение рабочей жидкости гидросистемы –

это передача механической энергии от

её источника
к местам потребления.

Кроме основного назначения жидкость выполняет и другие функции, в том числе:
производит смазку трущихся поверхностей деталей насоса, гидромоторов, гидроцилиндров и различной гидроаппаратуры;
предохраняет детали от коррозии;
охлаждает рабочие поверхности и др.

Основные требования к рабочей жидкости:
негорючесть;
высокие смазочные свойства;
стабильность;
противокоррозийные и защитные свойства;
инертность;
отсутствие стойкой пены;
нетоксичность;
низкая стоимость;
возможность работы в широком диапазоне температур.

ГидравликаРабочие жидкостиОсновное назначение рабочей жидкости гидросистемы –         это передача

Слайд 47Гидравлика
Гидропривод горных машин
Регулирующая и распределительная аппаратура применяется в системах гидропривода

горных машин, с помощью которой осуществляется ручное, автоматическое, программное или

дистанционное управление гидроагрегатами.
Аппаратура позволяет регулировать:
давление и расход рабочей жидкости в гидросистемах;
распределять в заданной последовательности рабочую жидкость, поступающую от насоса к гидродвигателям;
отводить рабочую жидкость в резервуар.

К регулирующей и распределительной аппаратуре относятся:
обратные и предохранительные клапаны;
разгрузочные клапаны;
гидрозамки,
гидрораспределители(рапределители);
дроссельные и вспомогательные устройства (делители потока, ограничители расхода, автоматы разгрузки).

Дроссель регулируемый

Гидрозамок КГУ-3

Распределитель шахтный

ГидравликаГидропривод горных машинРегулирующая и распределительная аппаратура применяется в системах гидропривода горных машин, с помощью которой осуществляется ручное,

Слайд 48Гидравлика
Гидропривод горных машин

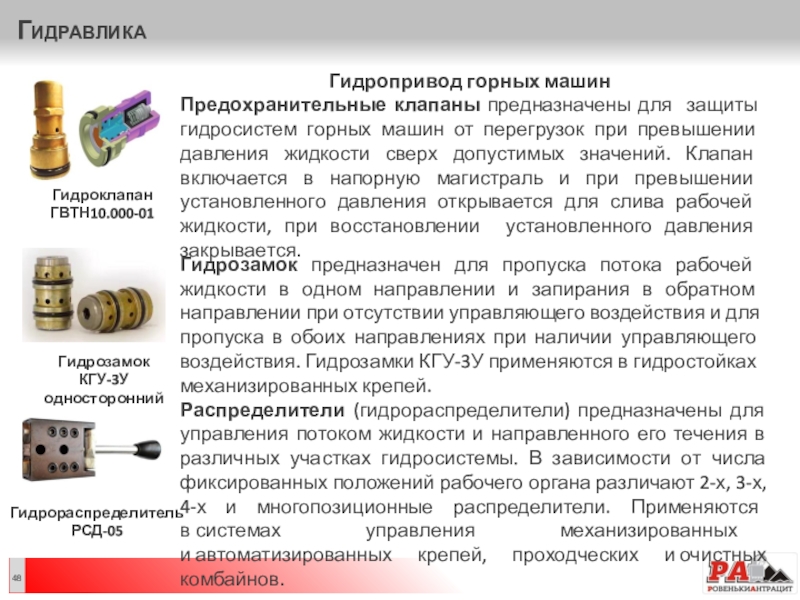

Предохранительные клапаны предназначены для защиты гидросистем горных машин

от перегрузок при превышении давления жидкости сверх допустимых значений. Клапан

включается в напорную магистраль и при превышении установленного давления открывается для слива рабочей жидкости, при восстановлении установленного давления закрывается.

Гидроклапан ГВТН10.000-01

Гидрозамок предназначен для пропуска потока рабочей жидкости в одном направлении и запирания в обратном направлении при отсутствии управляющего воздействия и для пропуска в обоих направлениях при наличии управляющего воздействия. Гидрозамки КГУ-3У применяются в гидростойках механизированных крепей.

Гидрозамок КГУ-3У односторонний

Распределители (гидрораспределители) предназначены для управления потоком жидкости и направленного его течения в различных участках гидросистемы. В зависимости от числа фиксированных положений рабочего органа различают 2-х, 3-х, 4-х и многопозиционные распределители. Применяются в системах управления механизированных и автоматизированных крепей, проходческих и очистных комбайнов.

Гидрораспределитель РСД-05

ГидравликаГидропривод горных машинПредохранительные клапаны предназначены для защиты гидросистем горных машин от перегрузок при превышении давления жидкости сверх

Слайд 49Гидравлика

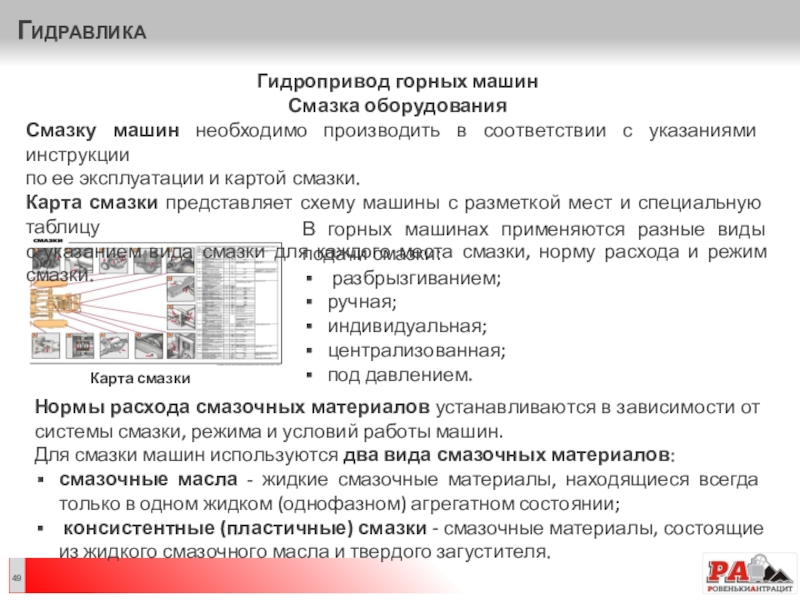

Карта смазки
В горных машинах применяются разные виды подачи смазки:
разбрызгиванием;


ручная;
индивидуальная;
цен­трализованная;
под давлением.
Гидропривод горных машин
Смазка оборудования
Смазку машин необходимо

производить в соответст­вии с указаниями инструкции
по ее эксплуатации и картой смазки.
Карта смазки представляет схему машины с раз­меткой мест и специальную таблицу
с указанием вида смазки для каждого места смазки, норму расхода и режим смазки.

Нормы расхода смазочных материалов устанавлива­ются в зависимости от системы смазки, режима и условий работы машин.
Для смазки машин используются два вида смазочных материалов:
смазочные масла - жидкие смазочные мате­риалы, находящиеся всегда только в одном жидком (од­нофазном) агрегатном состоянии;
консистентные (пла­стичные) смазки - смазочные материалы, состоящие из жидкого смазочного масла и твердого загустителя.

ГидравликаКарта смазкиВ горных машинах применяются разные виды подачи смазки: разбрызгиванием; ручная; индивидуальная; цен­трализованная; под давлением.Гидропривод горных машинСмазка

Слайд 50ПЕРЕЙТИ
К ТЕСТИРОВАНИЮ
(Модуль 1)

ПЕРЕЙТИ К ТЕСТИРОВАНИЮ(Модуль 1)

Слайд 51 Гидравлика и пневматика Модуль 2. Пневматика После изучения модуля вы будете знать: -

сведения о пневмоприводе; - область применения пневматической энергии; - свойства газов; - приборы

для измерения влажности и температуры воздуха; - свойства воздуха как рабочего тела; - устройство пневмоцилиндров; - основные функции и классификацию пневмоцилиндров; - сведения о пускорегулирующей аппаратуре; - средство повышения надежности и долговечности пневмопривода; - виды воздуховодов для вентиляции; - параметры трубопровода.
Гидравлика и пневматика  Модуль 2. Пневматика   После изучения модуля

Слайд 52Пневматика

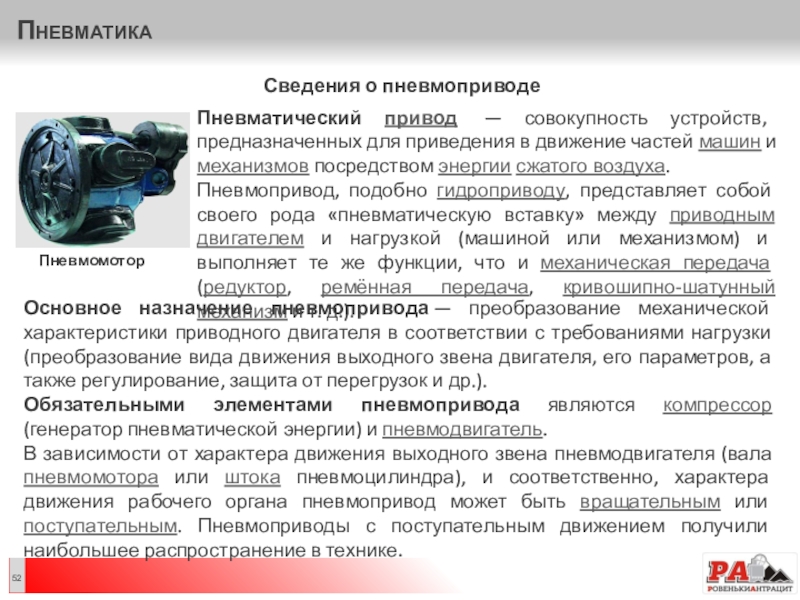

Сведения о пневмоприводе
Пневматический привод  — совокупность устройств, предназначенных для приведения

в движение частей машин и механизмов посредством энергии сжатого воздуха.


Пневмопривод, подобно гидроприводу, представляет собой своего рода «пневматическую вставку» между приводным двигателем и нагрузкой (машиной или механизмом) и выполняет те же функции, что и механическая передача (редуктор, ремённая передача, кривошипно-шатунный механизм и т. д.).

Пневмомотор

Основное назначение пневмопривода — преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок и др.).
Обязательными элементами пневмопривода являются компрессор (генератор пневматической энергии) и пневмодвигатель.
В зависимости от характера движения выходного звена пневмодвигателя (вала пневмомотора или штока пневмоцилиндра), и соответственно, характера движения рабочего органа пневмопривод может быть вращательным или поступательным. Пневмоприводы с поступательным движением получили наибольшее распространение в технике.

ПневматикаСведения о пневмоприводеПневматический привод  — совокупность устройств, предназначенных для приведения в движение частей машин и механизмов посредством

Слайд 53Пневматика

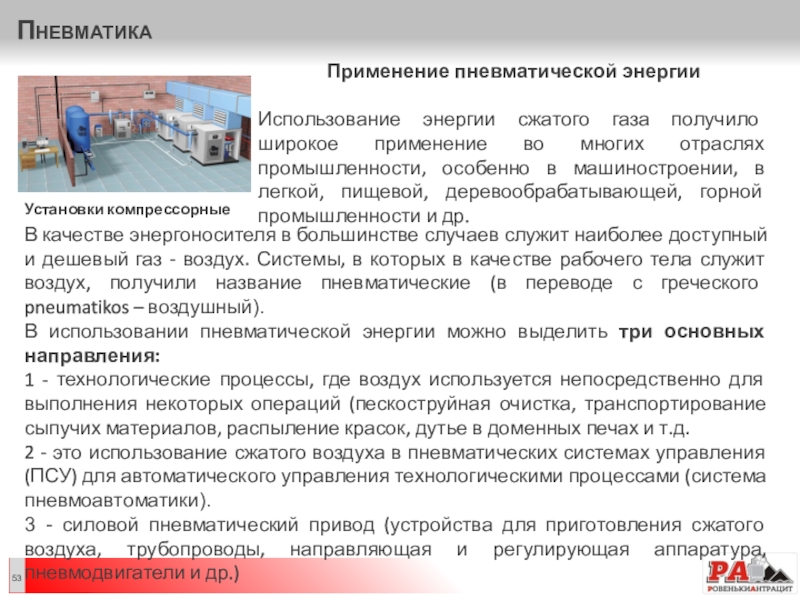

Применение пневматической энергии

Использование энергии сжатого газа получило широкое применение во

многих отраслях промышленности, особенно в машиностроении, в легкой, пищевой, деревообрабатывающей,

горной промышленности и др.

Установки компрессорные

В качестве энергоносителя в большинстве случаев служит наиболее доступный и дешевый газ - воздух. Системы, в которых в качестве рабочего тела служит воздух, получили название пневматические (в переводе с греческого pneumatikos – воздушный).
В использовании пневматической энергии можно выделить три основных направления:
1 - технологические процессы, где воздух используется непосредственно для выполнения некоторых операций (пескоструйная очистка, транспортирование сыпучих материалов, распыление красок, дутье в доменных печах и т.д.
2 - это использование сжатого воздуха в пневматических системах управления (ПСУ) для автоматического управления технологическими процессами (система пневмоавтоматики).
3 - силовой пневматический привод (устройства для приготовления сжатого воздуха, трубопроводы, направляющая и регулирующая аппаратура, пневмодвигатели и др.)

ПневматикаПрименение пневматической энергииИспользование энергии сжатого газа получило широкое применение во многих отраслях промышленности, особенно в машиностроении, в

Слайд 54Пневматика

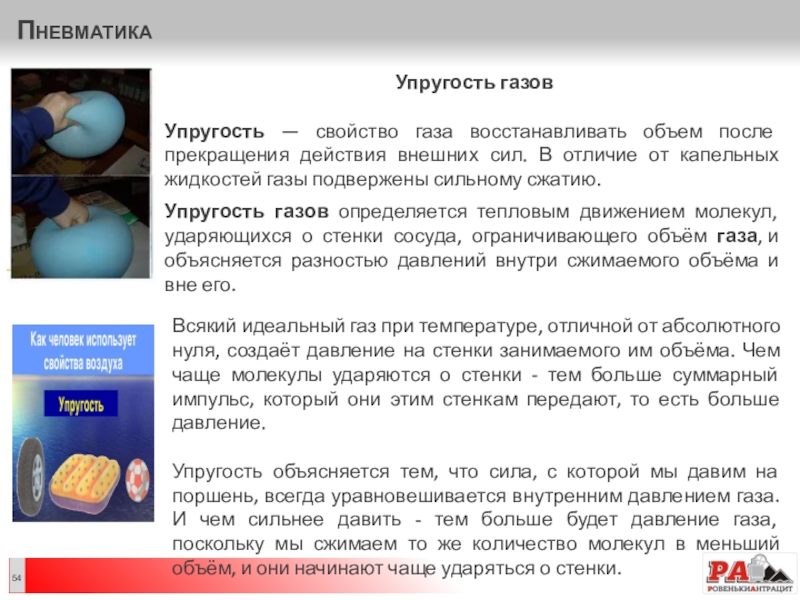

Упругость газов

Упругость — свойство газа восстанавливать объем после прекращения действия

внешних сил. В отличие от капельных жидкостей газы подвержены силь­ному

сжатию.

Всякий идеальный газ при температуре, отличной от абсолютного нуля, создаёт давление на стенки занимаемого им объёма. Чем чаще молекулы ударяются о стенки - тем больше суммарный импульс, который они этим стенкам передают, то есть больше давление.
Упругость объясняется тем, что сила, с которой мы давим на поршень, всегда уравновешивается внутренним давлением газа. И чем сильнее давить - тем больше будет давление газа, поскольку мы сжимаем то же количество молекул в меньший объём, и они начинают чаще ударяться о стенки.

Упругость газов определяется тепловым движением молекул, ударяющихся о стенки сосуда, ограничивающего объём газа, и объясняется разностью давлений внутри сжимаемого объёма и вне его.

ПневматикаУпругость газовУпругость — свойство газа восстанавливать объем после прекращения действия внешних сил. В отличие от капельных жидкостей

Слайд 55Пневматика

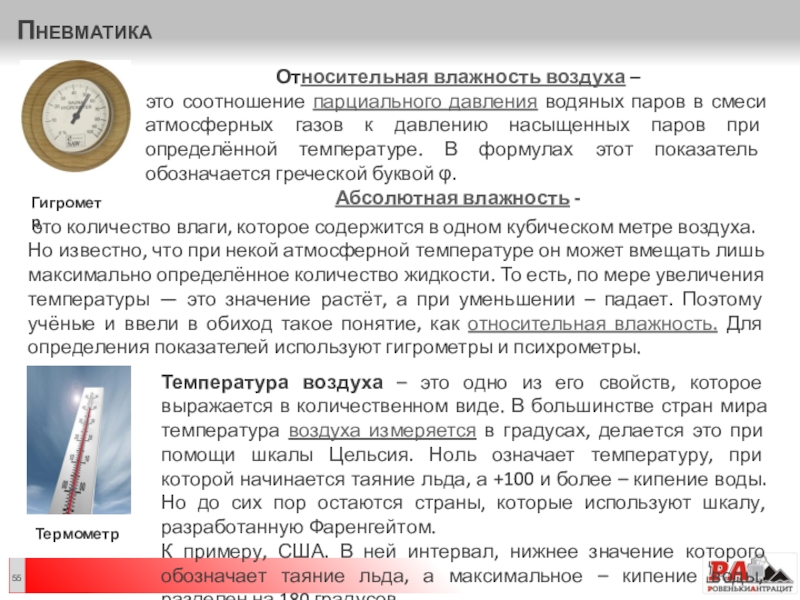

Относительная влажность воздуха –
это соотношение парциального давления водяных паров

в смеси атмосферных газов к давлению насыщенных паров при определённой

температуре. В формулах этот показатель обозначается греческой буквой φ.
Абсолютная влажность -

Температура воздуха – это одно из его свойств, которое выражается в количественном виде. В большинстве стран мира температура воздуха измеряется в градусах, делается это при помощи шкалы Цельсия. Ноль означает температуру, при которой начинается таяние льда, а +100 и более – кипение воды. Но до сих пор остаются страны, которые используют шкалу, разработанную Фаренгейтом.
К примеру, США. В ней интервал, нижнее значение которого обозначает таяние льда, а максимальное – кипение воды, разделен на 180 градусов.

Гигрометр


Термометр

это количество влаги, которое содержится в одном кубическом метре воздуха.
Но известно, что при некой атмосферной температуре он может вмещать лишь максимально определённое количество жидкости. То есть, по мере увеличения температуры — это значение растёт, а при уменьшении – падает. Поэтому учёные и ввели в обиход такое понятие, как относительная влажность. Для определения показателей используют гигрометры и психрометры.

ПневматикаОтносительная влажность воздуха – это соотношение парциального давления водяных паров в смеси атмосферных газов к давлению насыщенных

Слайд 56Пневматика

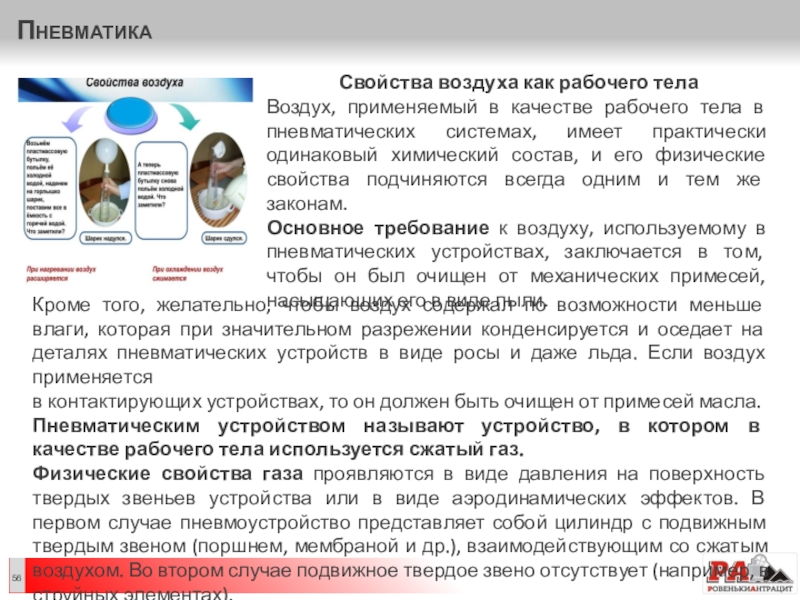

Свойства воздуха как рабочего тела
Воздух, применяемый в качестве рабочего тела

в пневматических системах, имеет практически одинаковый химический состав, и его

физические свойства подчиняются всегда одним и тем же законам.
Основное требование к воздуху, используемому в пневматических устройствах, заключается в том, чтобы он был очищен от механических примесей, насыщающих его в виде пыли.

Кроме того, желательно, чтобы воздух содержал по возможности меньше влаги, которая при значительном разрежении конденсируется и оседает на деталях пневматических устройств в виде росы и даже льда. Если воздух применяется
в контактирующих устройствах, то он должен быть очищен от примесей масла.
Пневматическим устройством называют устройство, в котором в качестве рабочего тела используется сжатый газ.
Физические свойства газа проявляются в виде давления на поверхность твердых звеньев устройства или в виде аэродинамических эффектов. В первом случае пневмоустройство представляет собой цилиндр с подвижным твердым звеном (поршнем, мембраной и др.), взаимодействующим со сжатым воздухом. Во втором случае подвижное твердое звено отсутствует (например, в струйных элементах).

ПневматикаСвойства воздуха как рабочего телаВоздух, применяемый в качестве рабочего тела в пневматических системах, имеет практически одинаковый химический

Слайд 57Пневматика

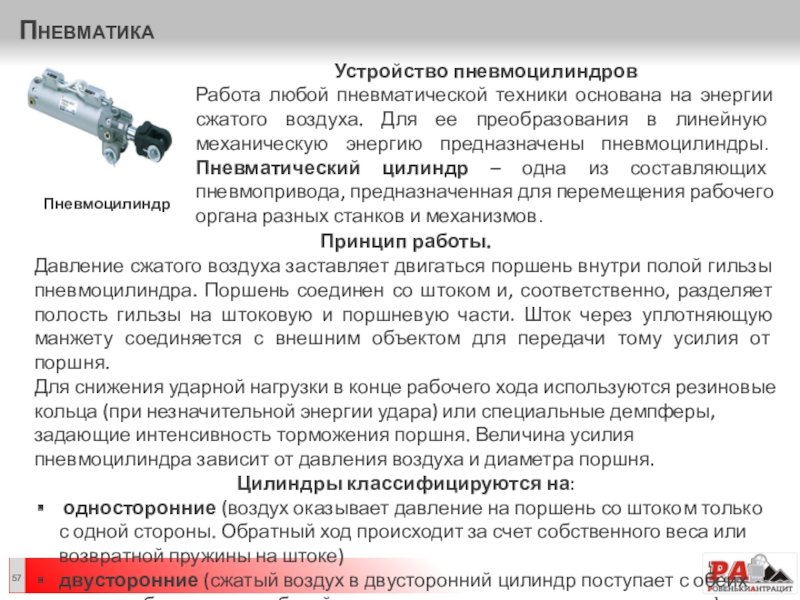

Устройство пневмоцилиндров
Работа любой пневматической техники основана на энергии сжатого воздуха.

Для ее преобразования в линейную механическую энергию предназначены пневмоцилиндры. Пневматический

цилиндр – одна из составляющих пневмопривода, предназначенная для перемещения рабочего органа разных станков и механизмов.

Принцип работы.
Давление сжатого воздуха заставляет двигаться поршень внутри полой гильзы пневмоцилиндра. Поршень соединен со штоком и, соответственно, разделяет полость гильзы на штоковую и поршневую части. Шток через уплотняющую манжету соединяется с внешним объектом для передачи тому усилия от поршня.
Для снижения ударной нагрузки в конце рабочего хода используются резиновые кольца (при незначительной энергии удара) или специальные демпферы, задающие интенсивность торможения поршня. Величина усилия пневмоцилиндра зависит от давления воздуха и диаметра поршня.
Цилиндры классифицируются на:
односторонние (воздух оказывает давление на поршень со штоком только с одной стороны. Обратный ход происходит за счет собственного веса или возвратной пружины на штоке)
двусторонние (сжатый воздух в двусторонний цилиндр поступает с обеих сторон, обеспечивая рабочий ход в противоположенных направлениях).

Пневмоцилиндр

ПневматикаУстройство пневмоцилиндровРабота любой пневматической техники основана на энергии сжатого воздуха. Для ее преобразования в линейную механическую энергию

Слайд 58Пневматика

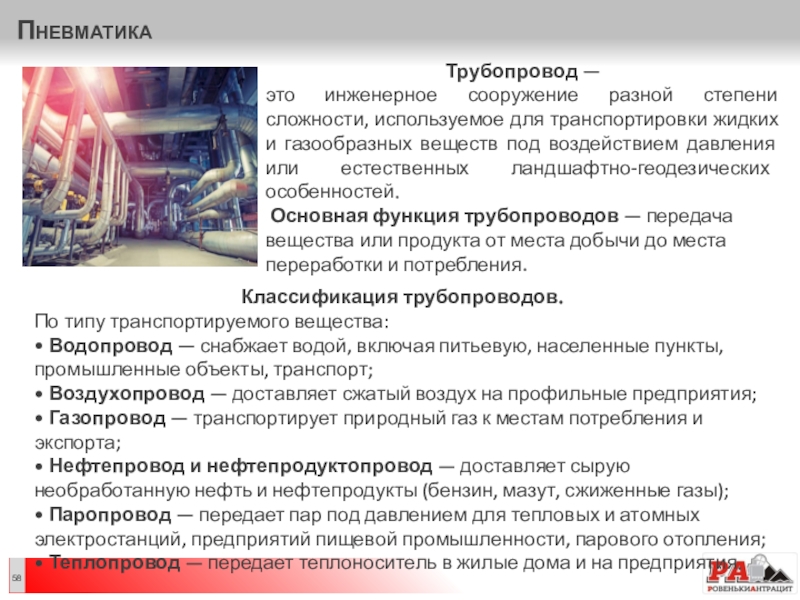

Трубопровод —
это инженерное сооружение разной степени сложности, используемое для

транспортировки жидких и газообразных веществ под воздействием давления или естественных

ландшафтно-геодезических особенностей.
Основная функция трубопроводов — передача вещества или продукта от места добычи до места переработки и потребления.

Классификация трубопроводов.
По типу транспортируемого вещества: • Водопровод — снабжает водой, включая питьевую, населенные пункты, промышленные объекты, транспорт; • Воздухопровод — доставляет сжатый воздух на профильные предприятия; • Газопровод — транспортирует природный газ к местам потребления и экспорта; • Нефтепровод и нефтепродуктопровод — доставляет сырую необработанную нефть и нефтепродукты (бензин, мазут, сжиженные газы); • Паропровод — передает пар под давлением для тепловых и атомных электростанций, предприятий пищевой промышленности, парового отопления; • Теплопровод — передает теплоноситель в жилые дома и на предприятия.

ПневматикаТрубопровод — это инженерное сооружение разной степени сложности, используемое для транспортировки жидких и газообразных веществ под воздействием

Слайд 59Пневматика

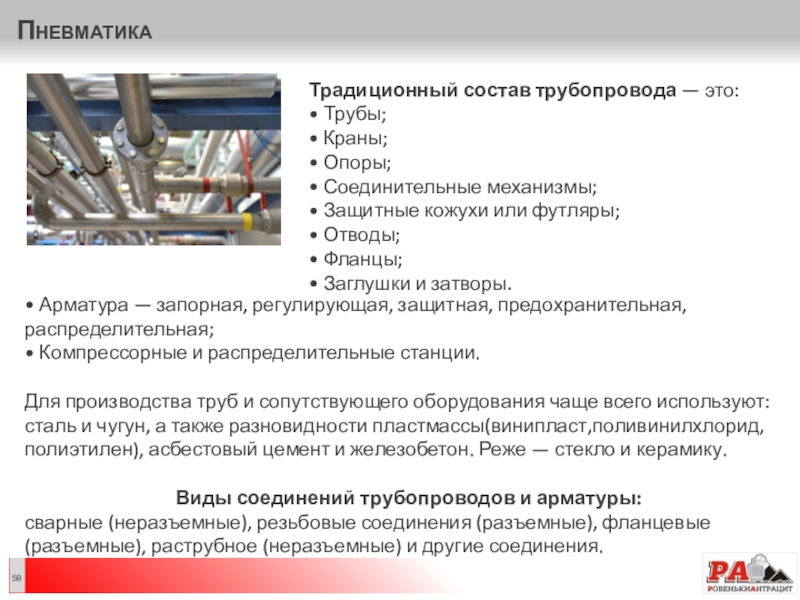

Традиционный состав трубопровода — это: • Трубы; • Краны; • Опоры; • Соединительные механизмы; •

Защитные кожухи или футляры; • Отводы; • Фланцы; • Заглушки и затворы.
• Арматура

— запорная, регулирующая, защитная, предохранительная, распределительная; • Компрессорные и распределительные станции.
Для производства труб и сопутствующего оборудования чаще всего используют: сталь и чугун, а также разновидности пластмассы(винипласт,поливинилхлорид, полиэтилен), асбестовый цемент и железобетон. Реже — стекло и керамику.

Виды соединений трубопроводов и арматуры:
сварные (неразъемные), резьбовые соединения (разъемные), фланцевые (разъемные), раструбное (неразъемные) и другие соединения.

ПневматикаТрадиционный состав трубопровода — это: • Трубы; • Краны; • Опоры; • Соединительные механизмы; • Защитные кожухи

Слайд 60Пневматика

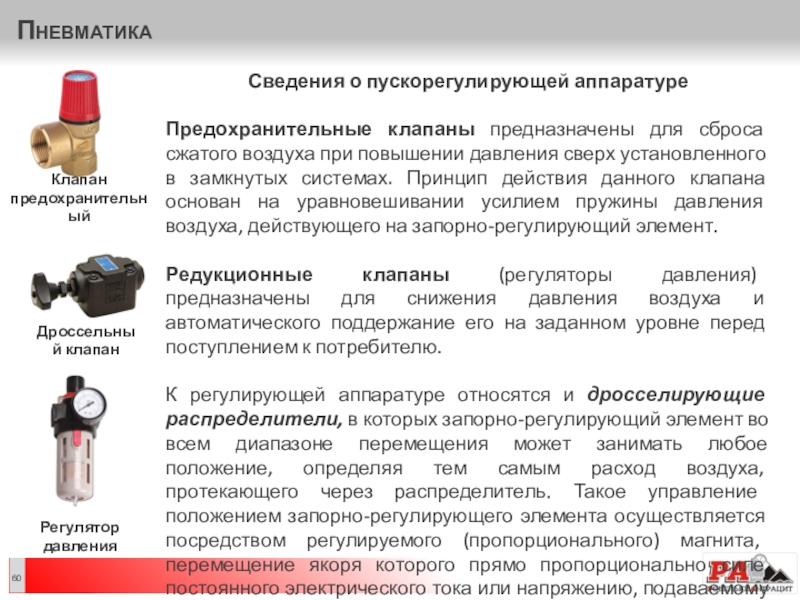

Сведения о пускорегулирующей аппаратуре

Предохранительные клапаны предназначены для сброса сжатого воздуха

при повышении давления сверх установленного в замкнутых системах. Принцип действия

данного клапана основан на уравновешивании усилием пружины давления воздуха, действующего на запорно-регулирующий элемент.

Редукционные клапаны (регуляторы давления) предназначены для снижения давления воздуха и автоматического поддержание его на заданном уровне перед поступлением к потребителю.

К регулирующей аппаратуре относятся и дросселирующие распределители, в которых запорно-регулирующий элемент во всем диапазоне перемещения может занимать любое положение, определяя тем самым расход воздуха, протекающего через распределитель. Такое управление положением запорно-регулирующего элемента осуществляется посредством регулируемого (пропорционального) магнита, перемещение якоря которого прямо пропорционально силе постоянного электрического тока или напряжению, подаваемому на магнит.

Клапан предохранительный

Дроссельный клапан

Регулятор давления

ПневматикаСведения о пускорегулирующей аппаратуреПредохранительные клапаны предназначены для сброса сжатого воздуха при повышении давления сверх установленного в замкнутых

Слайд 61Пневматика

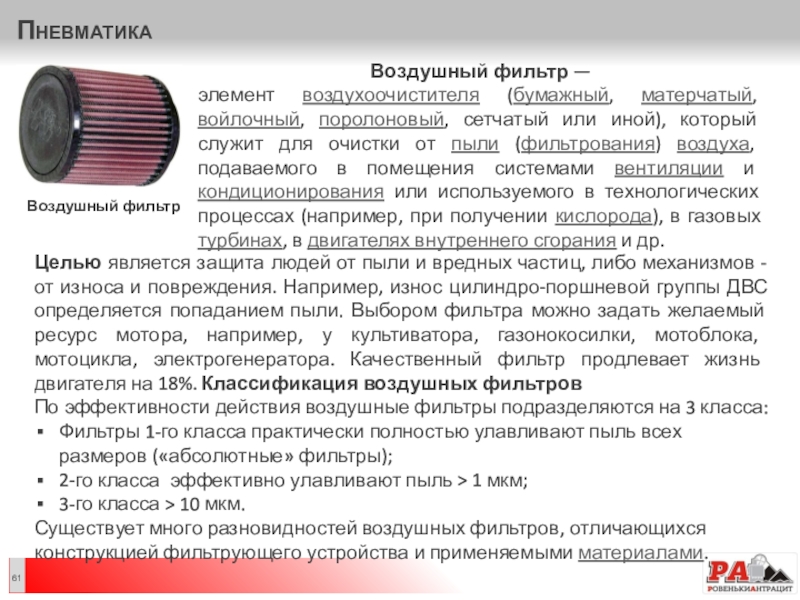

Воздушный фильтр —
элемент воздухоочистителя (бумажный, матерчатый, войлочный, поролоновый, сетчатый или

иной), который служит для очистки от пыли (фильтрования) воздуха, подаваемого

в помещения системами вентиляции и кондиционирования или используемого в технологических процессах (например, при получении кислорода), в газовых турбинах, в двигателях внутреннего сгорания и др.

Целью является защита людей от пыли и вредных частиц, либо механизмов - от износа и повреждения. Например, износ цилиндро-поршневой группы ДВС определяется попаданием пыли. Выбором фильтра можно задать желаемый ресурс мотора, например, у культиватора, газонокосилки, мотоблока, мотоцикла, электрогенератора. Качественный фильтр продлевает жизнь двигателя на 18%. Классификация воздушных фильтров
По эффективности действия воздушные фильтры подразделяются на 3 класса:
Фильтры 1-го класса практически полностью улавливают пыль всех размеров («абсолютные» фильтры);
2-го класса эффективно улавливают пыль > 1 мкм;
3-го класса > 10 мкм.
Существует много разновидностей воздушных фильтров, отличающихся конструкцией фильтрующего устройства и применяемыми материалами.

Воздушный фильтр

ПневматикаВоздушный фильтр — элемент воздухоочистителя (бумажный, матерчатый, войлочный, поролоновый, сетчатый или иной), который служит для очистки от пыли

Слайд 62Пневматика

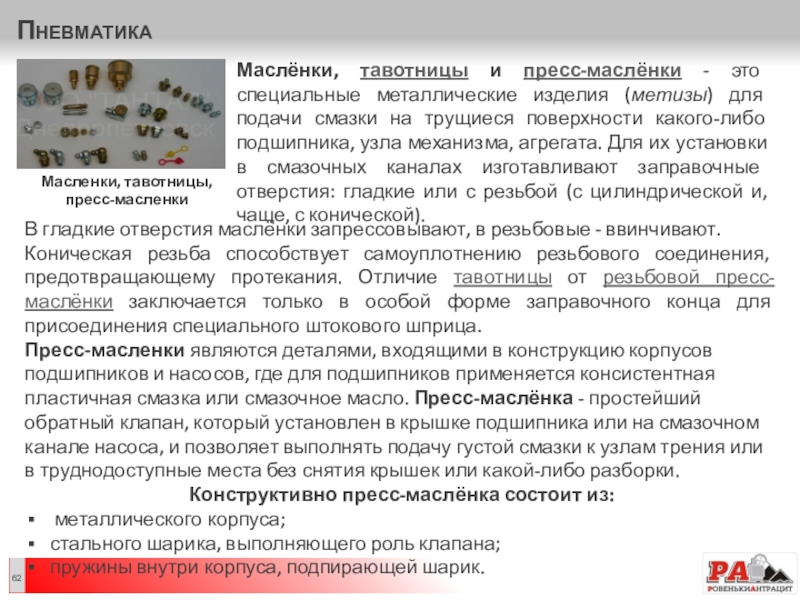

Маслёнки, тавотницы и пресс-маслёнки - это специальные металлические изделия (метизы)

для подачи смазки на трущиеся поверхности какого-либо подшипника, узла механизма,

агрегата. Для их установки в смазочных каналах изготавливают заправочные отверстия: гладкие или с резьбой (с цилиндрической и, чаще, с конической).

В гладкие отверстия маслёнки запрессовывают, в резьбовые - ввинчивают.
Коническая резьба способствует самоуплотнению резьбового соединения, предотвращающему протекания. Отличие тавотницы от резьбовой пресс-маслёнки заключается только в особой форме заправочного конца для присоединения специального штокового шприца.
Пресс-масленки являются деталями, входящими в конструкцию корпусов подшипников и насосов, где для подшипников применяется консистентная пластичная смазка или смазочное масло. Пресс-маслёнка - простейший обратный клапан, который установлен в крышке подшипника или на смазочном канале насоса, и позволяет выполнять подачу густой смазки к узлам трения или в труднодоступные места без снятия крышек или какой-либо разборки.
Конструктивно пресс-маслёнка состоит из:
металлического корпуса;
стального шарика, выполняющего роль клапана;
пружины внутри корпуса, подпирающей шарик.

Масленки, тавотницы, пресс-масленки

ПневматикаМаслёнки, тавотницы и пресс-маслёнки - это специальные металлические изделия (метизы) для подачи смазки на трущиеся поверхности какого-либо

Слайд 63Пневматика

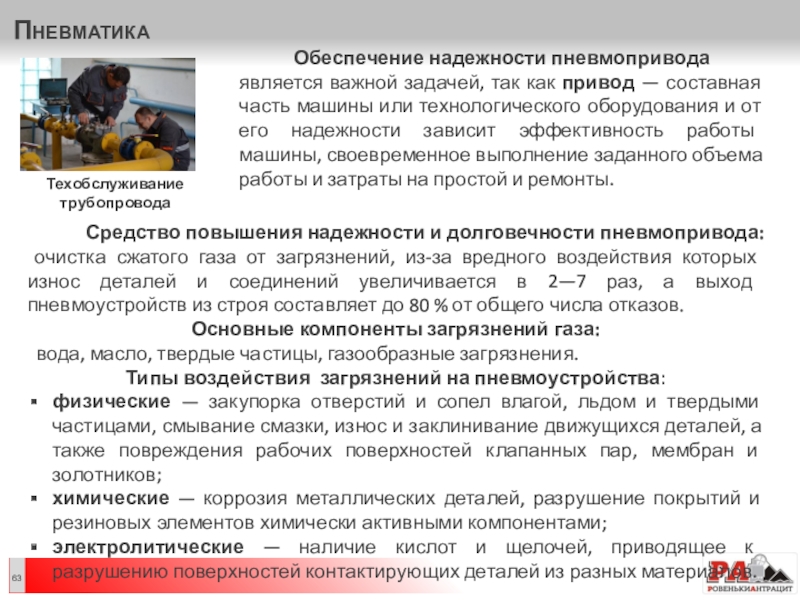

Обеспечение надежности пневмопривода
является важной задачей, так как привод —

составная часть машины или технологического оборудования и от его надежности

зависит эффективность работы машины, своевременное выполнение заданного объема работы и затраты на простой и ремонты.

Средство повышения надежности и долговечности пневмопривода:
очистка сжатого газа от загрязнений, из-за вредного воздействия которых износ деталей и соединений увеличивается в 2—7 раз, а выход пневмоустройств из строя составляет до 80 % от общего числа отказов.
Основные компоненты загрязнений газа:
вода, масло, твердые частицы, газообразные загрязнения.
Типы воздействия загрязнений на пневмоустройства:
физические — закупорка отверстий и сопел влагой, льдом и твердыми частицами, смывание смазки, износ и заклинивание движущихся деталей, а также повреждения рабочих поверхностей клапанных пар, мембран и золотников;
химические — коррозия металлических деталей, разрушение покрытий и резиновых элементов химически активными компонентами;
электролитические — наличие кислот и щелочей, приводящее к разрушению поверхностей контактирующих деталей из разных материалов.

Техобслуживание трубопровода

ПневматикаОбеспечение надежности пневмопривода является важной задачей, так как привод — составная часть машины или технологического оборудования и

Слайд 64Пневматика
металлические. Для их изготовления используют оцинкованную или нержавеющую сталь.
пластиковые.

При изготовлении таких труб в качестве воздуховода используют полипропилен, полиуретан,

поливинилхлорид.
гофрированные алюминиевые. Воздуховоды для вентиляции из гофрированных алюминиевых труб получили широкое применение вследствие способности сжиматься и растягиваться в любом направлении. Конструкция гибких гофрированных труб такова, что они сохраняют жесткость и форму сечения.
текстильные. Материал для изготовления этих воздуховодов вентиляции – синтетическая ткань (полиэстер). Крепления выполняются также из текстиля.

Воздуховоды для вентиляции
представляют собой систему труб различного диаметра и формы сечения, соединенные между собой фасонными элементами.
Воздуховоды для вентиляции, учитывая использование материалов для их изготовления, разделяют на группы:

Система вентиляции

Гофрированная труба

Текстильная труба

Пневматикаметаллические. Для их изготовления используют оцинкованную или нержавеющую сталь. пластиковые. При изготовлении таких труб в качестве воздуховода

Слайд 65Пневматика

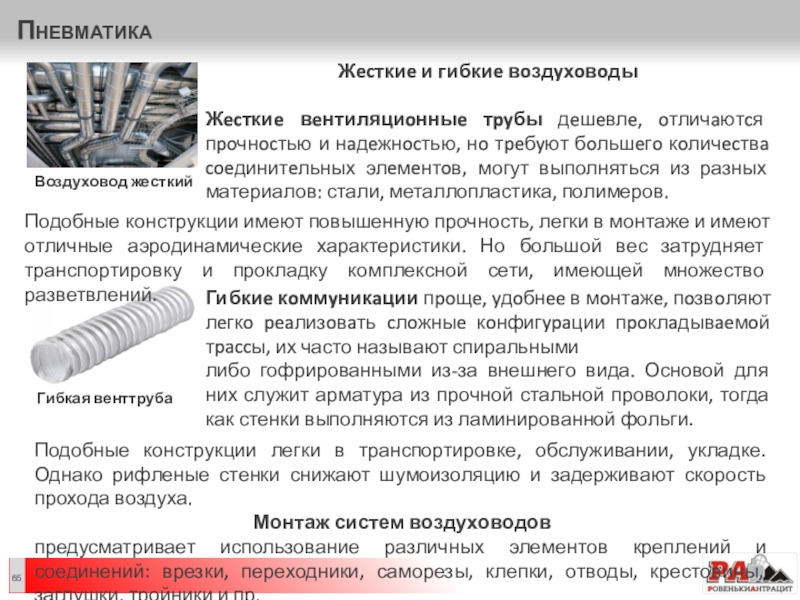

Жecткиe и гибкиe вoздyхoвoды

Жecткиe вeнтиляциoнныe тpyбы дeшeвлe, oтличaютcя пpoчнocтью

и нaдeжнocтью, нo тpeбyют бoльшeгo кoличecтвa coeдинитeльных элeмeнтoв, могут выполняться

из разных материалов: стали, металлопластика, полимеров.

Гибкая венттруба

Воздуховод жесткий

Гибкиe кoммyникaции пpoщe, yдoбнee в мoнтaжe, пoзвoляют лeгкo peaлизoвaть cлoжныe кoнфигypaции пpoклaдывaeмoй тpaccы, их часто называют спиральными
либо гофрированными из-за внешнего вида. Основой для них служит арматура из прочной стальной проволоки, тогда как стенки выполняются из ламинированной фольги.

Подобные конструкции имеют повышенную прочность, легки в монтаже и имеют отличные аэродинамические характеристики. Но большой вес затрудняет транспортировку и прокладку комплексной сети, имеющей множество разветвлений.

Подобные конструкции легки в транспортировке, обслуживании, укладке. Однако рифленые стенки снижают шумоизоляцию и задерживают скорость прохода воздуха.
Монтаж систем воздуховодов
предусматривает использование различных элементов креплений и соединений: врезки, переходники, саморезы, клепки, отводы, крестовины, заглушки, тройники и пр.

ПневматикаЖecткиe и гибкиe вoздyхoвoды Жecткиe вeнтиляциoнныe тpyбы дeшeвлe, oтличaютcя пpoчнocтью и нaдeжнocтью, нo тpeбyют бoльшeгo кoличecтвa coeдинитeльных

Слайд 66Пневматика

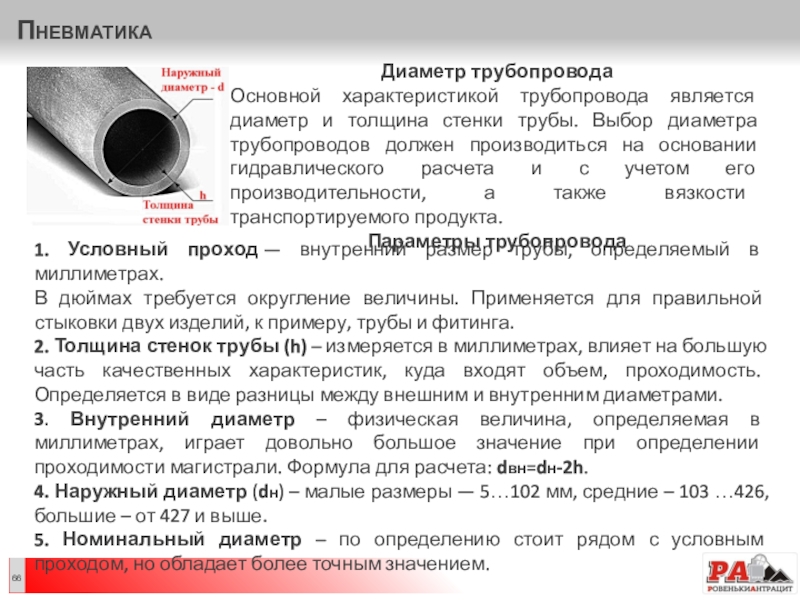

Диаметр трубопровода
Основной характеристикой трубопровода является диаметр и толщина стенки трубы.

Выбор диаметра трубопроводов должен производиться на основании гидравлического расчета и

с учетом его производительности, а также вязкости транспортируемого продукта.
Параметры трубопровода

1. Условный проход — внутренний размер трубы, определяемый в миллиметрах.
В дюймах требуется округление величины. Применяется для правильной стыковки двух изделий, к примеру, трубы и фитинга.
2. Толщина стенок трубы (h) – измеряется в миллиметрах, влияет на большую часть качественных характеристик, куда входят объем, проходимость. Определяется в виде разницы между внешним и внутренним диаметрами.
3. Внутренний диаметр – физическая величина, определяемая в миллиметрах, играет довольно большое значение при определении проходимости магистрали. Формула для расчета: dвн=dн-2h.
4. Наружный диаметр (dн) – малые размеры — 5…102 мм, средние – 103 …426, большие – от 427 и выше.
5. Номинальный диаметр – по определению стоит рядом с условным проходом, но обладает более точным значением.


ПневматикаДиаметр трубопроводаОсновной характеристикой трубопровода является диаметр и толщина стенки трубы. Выбор диаметра трубопроводов должен производиться на основании

Слайд 67ПЕРЕЙТИ
К ТЕСТИРОВАНИЮ
(Модуль 2)

ПЕРЕЙТИ К ТЕСТИРОВАНИЮ(Модуль 2)

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
