Указатель скорости УС-35

Датчики скорости полета

Слайды и текст этой презентации

Слайд 1Указатель скорости УС-35

Указатель скорости УС-35

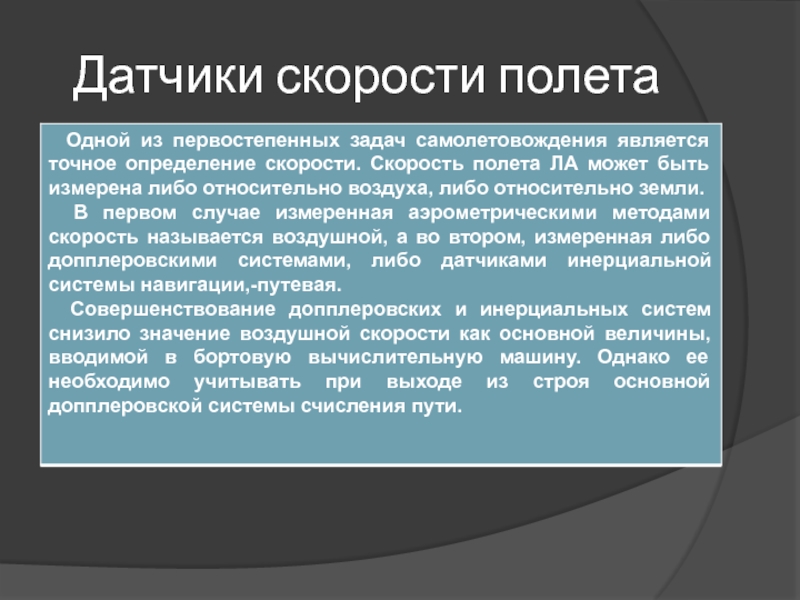

Слайд 2Датчики скорости полета

Датчики скорости полета

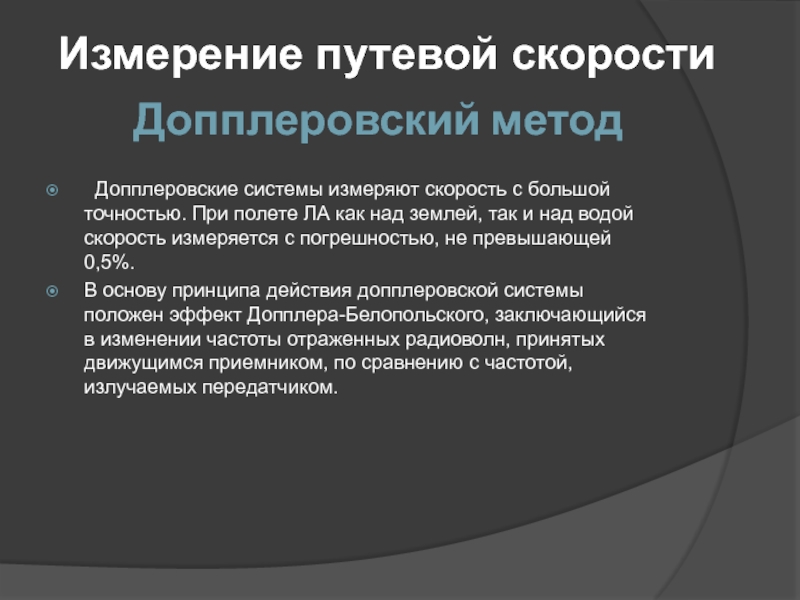

Слайд 3Допплеровский метод
Измерение путевой скорости
Допплеровские системы измеряют скорость с большой

точностью. При полете ЛА как над землей, так и над

водой скорость измеряется с погрешностью, не превышающей 0,5%.
В основу принципа действия допплеровской системы положен эффект Допплера-Белопольского, заключающийся в изменении частоты отраженных радиоволн, принятых движущимся приемником, по сравнению с частотой, излучаемых передатчиком.
Допплеровский методИзмерение путевой скорости Допплеровские системы измеряют скорость с большой точностью. При полете ЛА как над землей,

Слайд 4Инерциальные методы, нашедшие широкое распространение в авиации, основаны на применении

опорных тел, кинематически связанных с самолетом Инерциальная система отсчета, относительно

которой определяется скорость, реализуется аналитически, поскольку опорное тело массой m движется вместе с самолетом.

Инерционный метод

Инерциальные методы, нашедшие широкое распространение в авиации, основаны на применении опорных тел, кинематически связанных с самолетом Инерциальная

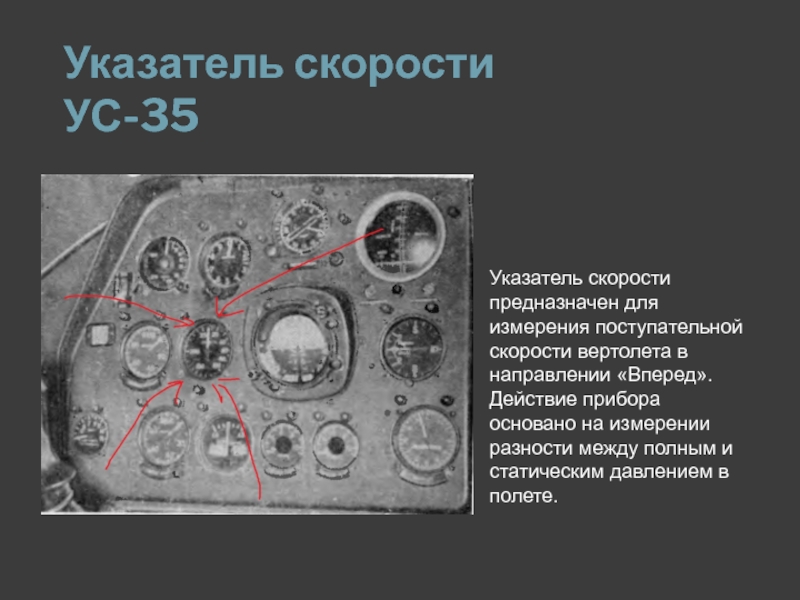

Слайд 5Указатель скорости УС-35
Указатель скорости предназначен для измерения поступательной скорости вертолета

в направлении «Вперед». Действие прибора основано на измерении разности между

полным и статическим давлением в полете.
Указатель скорости УС-35Указатель скорости предназначен для измерения поступательной скорости вертолета в направлении «Вперед». Действие прибора основано на

Слайд 6Кинематическая схема комбинированного указателя скорости: 1— шкала циферблата; 2 —

стрелка приборной скорости; 3, 27 — зубчатые секторы; 4, 5,

6, 7, 8, 9, 10, 22, 23, 24 — поводки; 11, 15, 20 — тяги; 12; 25 — оси; 13; 14 — вилки-. 16 — анероидная коробка; 17 — верхний центр анероидной коробки; 18 — манометрическая коробка; 19— верхний центр манометрической коробки; 21 — кривошип; 26, 28 — трубки; 29 — стрелка истинной скорости

Чувствительным элементом прибора является манометрическая(анероидная) коробка, мембраны которой под действие воздуха, поступающего под давление, деформируются и передают движение на стрелку. Внутрь корпуса прибора, где помещены манометрическая коробка и передаточный механизм, подается статическое давление.

Кинематическая схема комбинированного указателя скорости:  1— шкала циферблата; 2 — стрелка приборной скорости; 3, 27 —

Слайд 8Прибор имеет диапазон измерения скорости от 0 до 350км/час.

Прибор имеет диапазон измерения скорости от 0 до 350км/час.
