ГОРНЫЕ МАШИНЫ И ПРОВЕДЕНИЕ ГОРНО-РАЗВЕДОЧНЫХ ВЫРАБОТОК
Содержание
- 1. ГОРНЫЕ МАШИНЫ И ПРОВЕДЕНИЕ ГОРНО-РАЗВЕДОЧНЫХ ВЫРАБОТОК
- 2. Горные машины для проведения горных выработокБуровое оборудование
- 3. Буровое оборудованиеСверлаПерфораторыБурильные установкиБуровые станки
- 4. Способы буренияМеханические (вследствие развития в породе механических напряжений)Термические (вследствие развития в породе температурных напряжений)
- 5. Механические способы буренияУдарныйВращательныйВращательно-ударныйУльтразвуковойВзрывной ЭлектрогидравлическийГидравлический
- 6. Термические способы буренияОгневой ПлазменныйЭлектрический
- 7. Способы буренияПо виду передачи энергии породе способы
- 8. Способы воздействия на породуТвёрдым породоразрушающим инструментом
- 9. Способы буренияПо способу разрушения забоя может быть: колонковое бурение с отбором кернабурение сплошным забоем
- 10. Способы буренияПо виду используемой энергии различают Ручное
- 11. Вращательный способ буренияГорные свёрла ручные - пневматические,
- 12. ЭЛЕКТРОСВЕРЛО ГОРНОЕ С ВИБРОЗАЩИТОЙ ЭРВ
- 13. ЭЛЕКТРОСВЕРЛО ГОРНОЕ С ВИБРОЗАЩИТОЙ ЭРВЭлектросверло горное
- 14. СВЕРЛО ГОРНОЕ ПЕРЕНОСНОЕ С МЕХАНИЧЕСКОЙ ПОДАЧЕЙ
- 15. БУР ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ ЭБГП-1МБур электрогидравлический ЭБГП-1М предназначен
- 16. ПерфораторыБурильные машины ударно-поворотного действия различаются:По роду потребляемой
- 17. ПерфораторыТелескопные –
- 18. Перфораторы Обозначения перфораторовПП- перфораторы переносные (ручные)ПТ - телескопныеПК - колонковые
- 19. Перфораторы переносные типа ПП Перфоратор ПП80НВ
- 20. Перфораторы ПППерфоратор ПП80НВ применяется при работе с
- 21. ПЕРФОРАТОР ПНЕВМАТИЧЕСКИЙ ПП60НВ

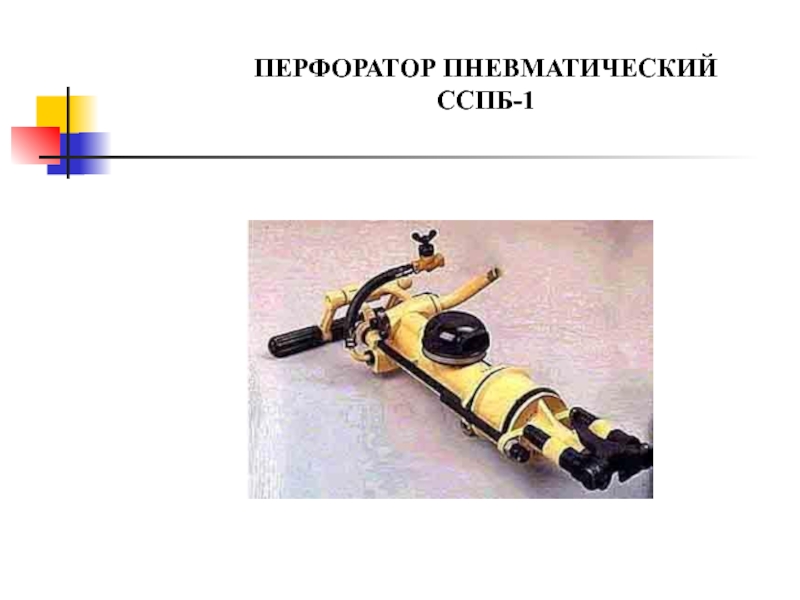

- 22. ПЕРФОРАТОР ПНЕВМАТИЧЕСКИЙССПБ-1
- 23. Установочные и подающие устройстваПневмоподдержки - предназначены для
- 24. Установочные и подающие устройстваТехнические характеристики
- 25. Установочные и подающие устройстваПневматические поддержки
- 26. Предназначены для подачи пневматических переносных перфораторов
- 27. Установочные и подающие устройства Установка переносная бурильная УПБ-1Б Пневмоподдержка
- 28. Установочные и подающие устройстваУстановка переносная бурильная УПБ-1Б
- 29. Установочные и подающие устройстваПерфоратор ПП80НВ на установке УПБ-1Перфоратор ПП80НВ на пневмоподдержке
- 30. Перфораторы ПППерфораторы пневматические переносные: ПП 20,
- 31. Перфораторы ПТПерфоратор телескопный ПТ 36 Перфоратор телескопный
- 32. Перфораторы ПТПерфоратор телескопный ПТ 54 Перфоратор телескопный
- 33. Перфораторы ПТПерфоратор телескопный ПТ 63 Перфоратор телескопный
- 34. Перфоратор телескопный пневматический ПТ38 Перфоратор телескопный ПТ 63 Перфораторы ПТ
- 35. Перфоратор телескопный пневматический ПТ48А Предназначен для бурения
- 36. Классификация бурильных установок по типу потребляемой энергии
- 37. УБШ-228 - опытная разработка с одним гидравлическим
- 38. Самоходные бурильные установки Установка бурильная УБШ-228
- 39. Самоходные бурильные установкиУБШ-207 - предназначена для обуривания
- 40. Самоходные бурильные установкиУстановка бурильная УБШ-207
- 41. Самоходные бурильные установкиУстановка бурильная УБШ-221П
- 42. Самоходные бурильные установкиУстановка бурильная УБШ-221П

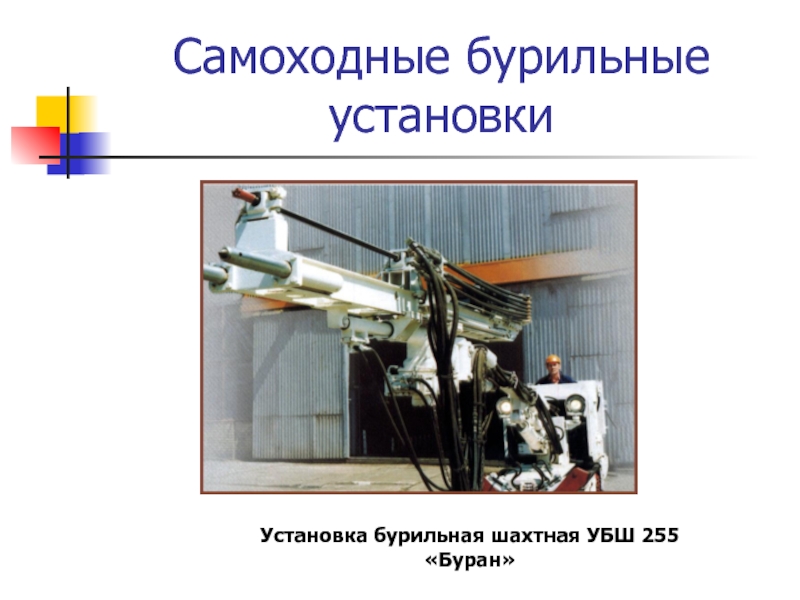

- 43. Самоходные бурильные установкиУСТАНОВКА БУРИЛЬНАЯ ШАХТНАЯ УБШ 255
- 44. Самоходные бурильные установкиУстановка бурильная шахтная УБШ 255 «Буран»
- 45. Самоходные бурильные установкиУБШ 354 вращательно-ударного действия с
- 46. Самоходные бурильные установкиУстановка бурильная шахтная УБШ 354 "БУРАН-2"
- 47. Самоходные бурильные установки
- 48. Самоходные бурильные установки
- 49. Самоходные бурильные установкиБурильная установка вращательно-ударного действия с
- 50. Самоходные бурильные установкиУстановка бурильная шахтная УБШ-501 А
- 51. Самоходные бурильные установкиБурильная установка вращательно-ударного действия с
- 52. Станки буровые подземныеСтанки типа НКР предназначены для

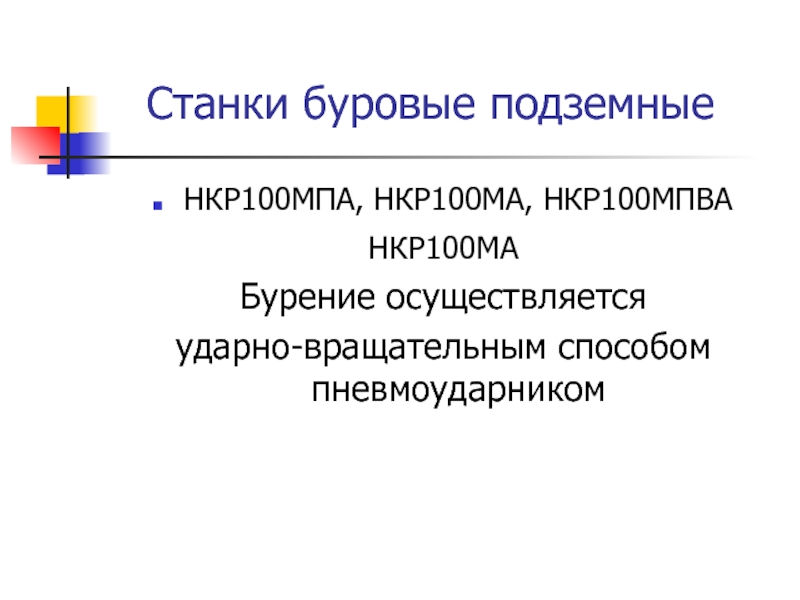

- 53. Станки буровые подземныеНКР100МПА, НКР100МА, НКР100МПВА НКР100МА Бурение осуществляется ударно-вращательным способом пневмоударником
- 54. Станки буровые подземные типа НКРСтанок буровой подземный НКР 100 МА
- 55. Буровой станок НКРСтанки буровые подземные типа НКР
- 56. Станки буровые подземные типа НКР

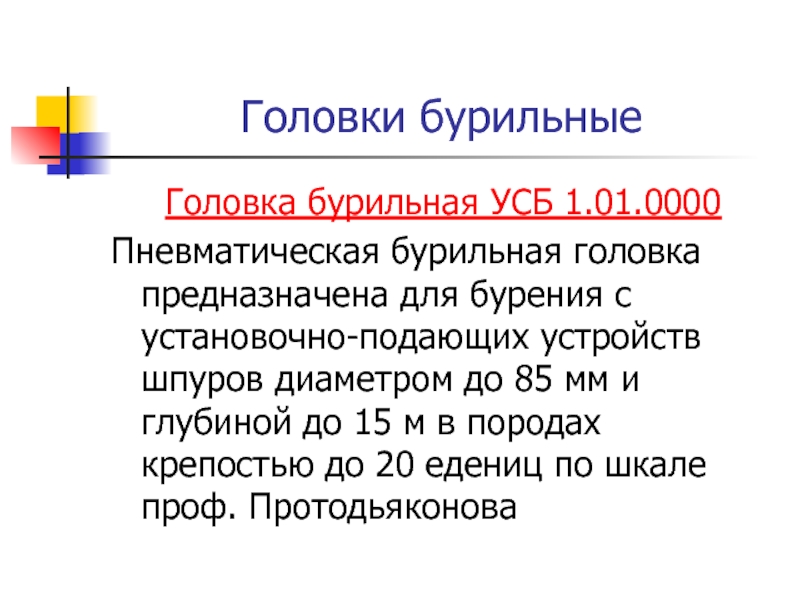

- 57. Головки бурильныеГоловка бурильная УСБ 1.01.0000 Пневматическая бурильная
- 58. Головка бурильная УСБ 1.01.0000
- 59. Головки бурильныеГоловка бурильная гидравлическая 505-04.06.0000 Гидравлическая бурильная
- 60. Головка бурильная гидравлическая 505-04.06.0000
- 61. Головка бурильная пневматическая 532.07.000Бурильные головки являются сборочными
- 62. Головка бурильная пневматическая 532.07.000
- 63. Головка бурильная пневматическая 501А-07.04.0140 Бурильные головки являются
- 64. Головка бурильная пневматическая 501А-07.04.0140
- 65. Головка бурильная пневматическая Б106 Бурильные головки являются

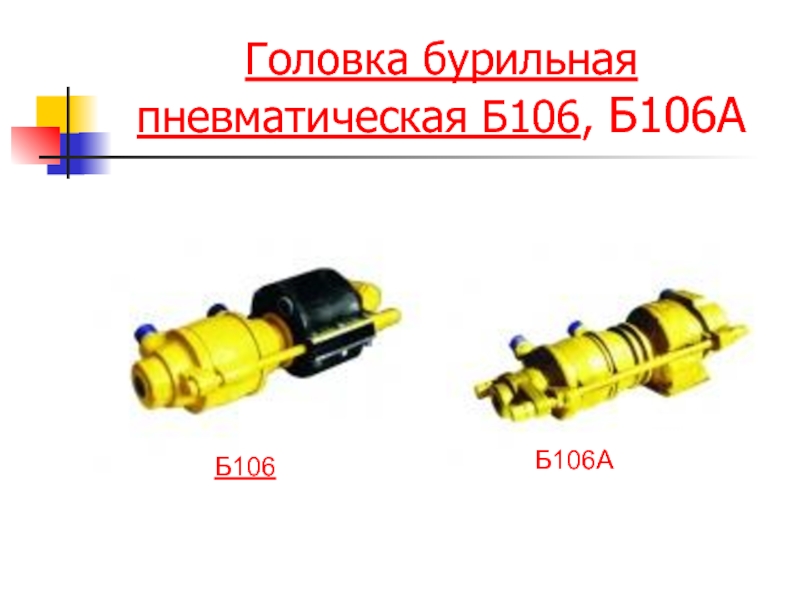

- 66. Головка бурильная пневматическая Б106, Б106А Б106Б106А
- 67. Масленка автоматическая магистральная МА-8Масленка МА-8.000-01 предназначена для

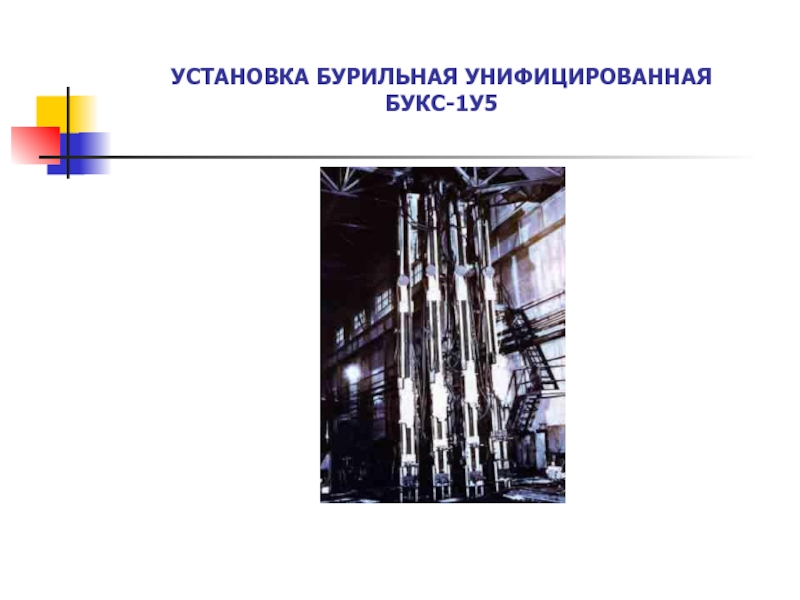

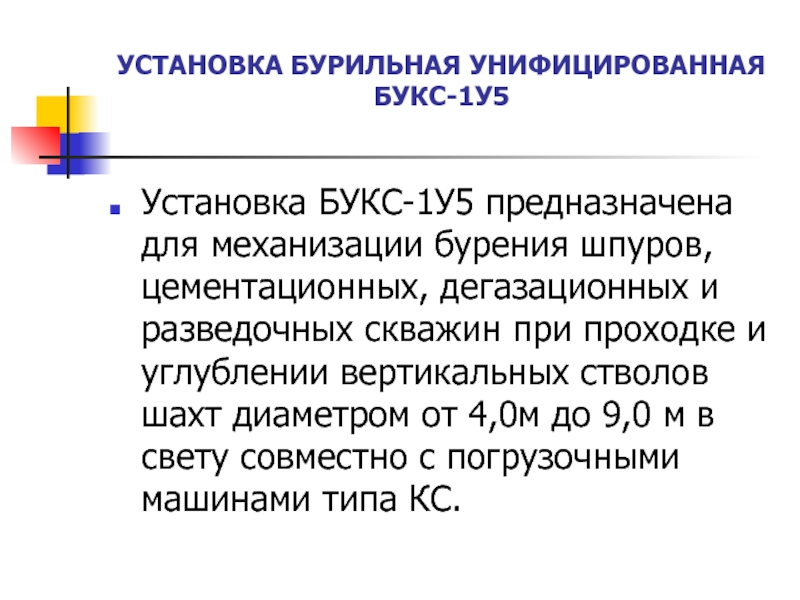

- 68. УСТАНОВКА БУРИЛЬНАЯ УНИФИЦИРОВАННАЯ БУКС-1У5
- 69. УСТАНОВКА БУРИЛЬНАЯ УНИФИЦИРОВАННАЯ БУКС-1У5 Установка БУКС-1У5 предназначена
- 70. Малая буровая установка КБ-13
- 71. Малая буровая установка КБ-13Малая буровая установка КБ-13

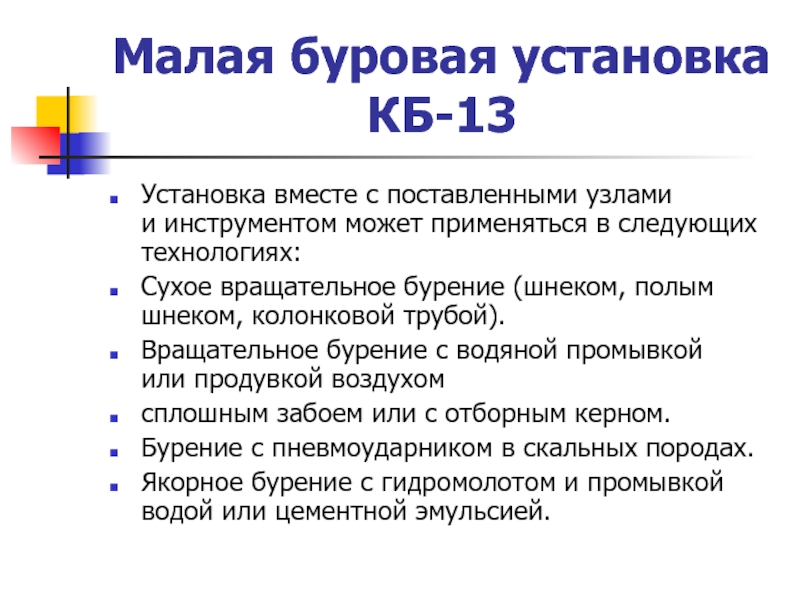

- 72. Малая буровая установка КБ-13Установка вместе с поставленными узлами
- 73. Скачать презентанцию
Горные машины для проведения горных выработокБуровое оборудование и инструментПогрузочные машины и их классификацииТранспортные сосудыОбмен вагонеток и составовТранспортные машиныСкреперные установки
Слайды и текст этой презентации
Слайд 2Горные машины для проведения горных выработок
Буровое оборудование и инструмент
Погрузочные машины
и их классификации
Слайд 4Способы бурения
Механические (вследствие развития в породе механических напряжений)
Термические (вследствие развития
в породе температурных напряжений)

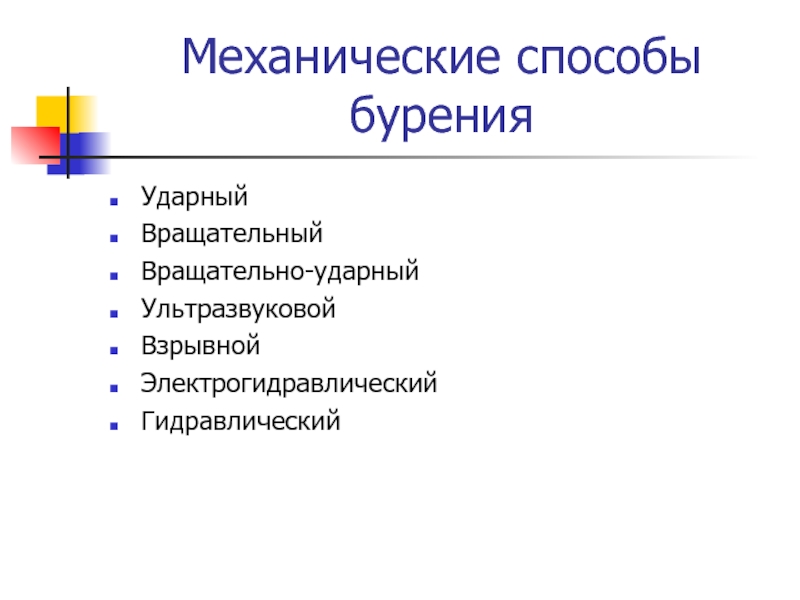

Слайд 5Механические способы бурения
Ударный
Вращательный
Вращательно-ударный
Ультразвуковой
Взрывной
Электрогидравлический
Гидравлический
Слайд 7Способы бурения
По виду передачи энергии породе способы бурения делятся на:
контактные - ударный, вращательный, ударно-вращательный, вращательно-ударный, взрывной, электротермический
бесконтактные – термический,
плазменный, гидравлический, электрогидравлический, ультразвуковой
Слайд 8Способы воздействия
на породу
Твёрдым породоразрушающим инструментом - ударное, вращательное, ударно-вращательное,
вращательно-ударное бурение
Газами – взрывное бурение патронированными зарядами
Жидкостью – электрогидравлическое и
гидравлическое бурениеЭлектрическим током – электротермическое и электроимпульсное бурение
Комбинированные:
с помощью газов и тепла - струйное взрывобурение, огневое и плазменное
с помощью абразива и жидкости
ультразвуковое бурение
Слайд 9Способы бурения
По способу разрушения забоя может быть:
колонковое бурение с
отбором керна
бурение сплошным забоем

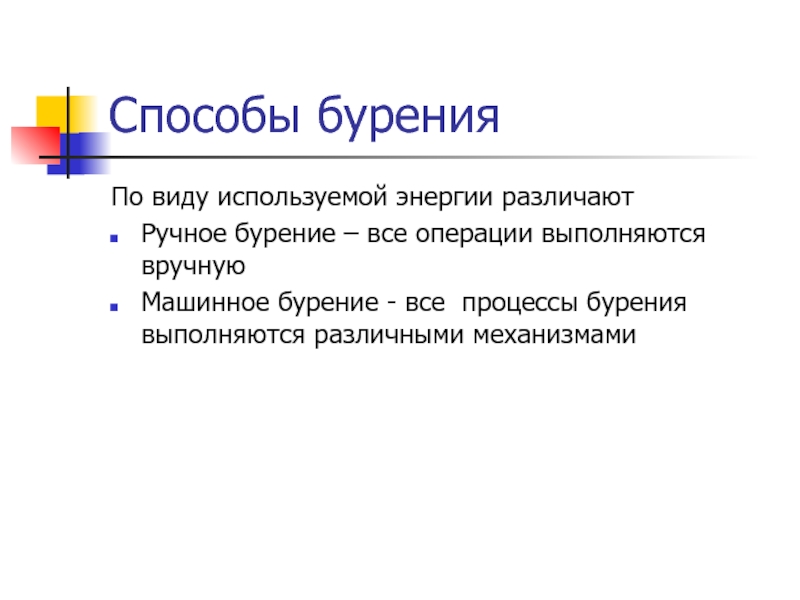

Слайд 10Способы бурения
По виду используемой энергии различают
Ручное бурение – все
операции выполняются вручную
Машинное бурение - все процессы бурения выполняются различными
механизмами

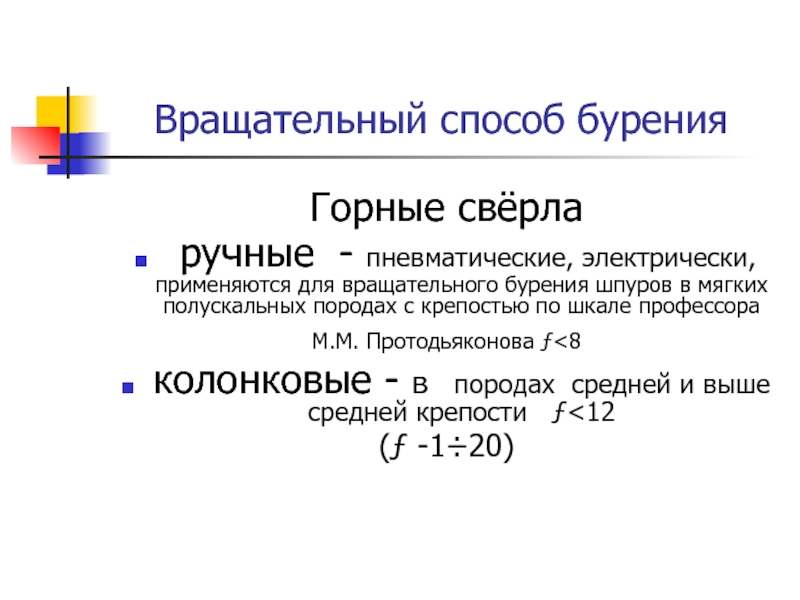

Слайд 11Вращательный способ бурения
Горные свёрла
ручные - пневматические, электрически, применяются для
вращательного бурения шпуров в мягких полускальных породах с крепостью по
шкале профессораМ.М. Протодьяконова ƒ<8
колонковые - в породах средней и выше средней крепости ƒ<12
(ƒ -1÷20)

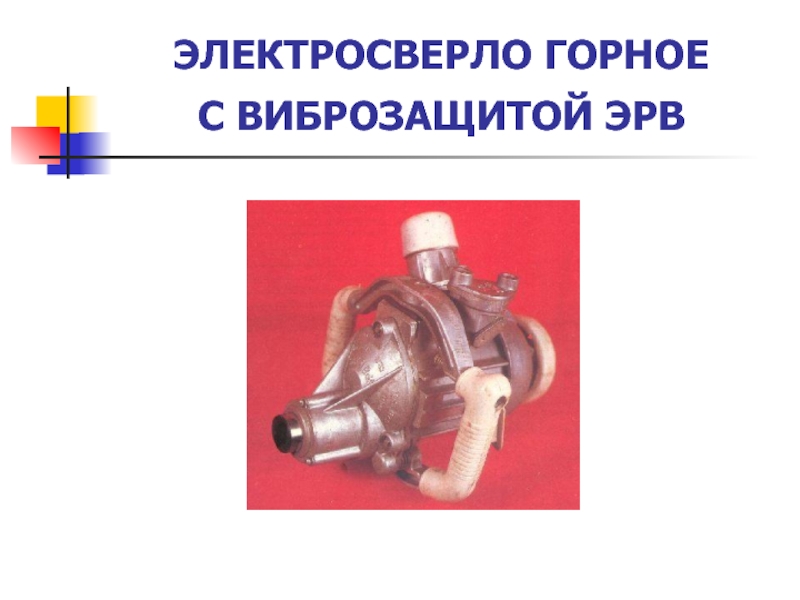

Слайд 13ЭЛЕКТРОСВЕРЛО ГОРНОЕ
С ВИБРОЗАЩИТОЙ ЭРВ
Электросверло горное с виброзащитой ЭРВ предназначено
для бурения шпуров диаметром до 50 mm в горных породах
с коэффициентом крепости до 4 по шкале Протодьяконова.Электросверло состоит из электродвигателя, редуктора и выключателя, объединенных в одно изделие

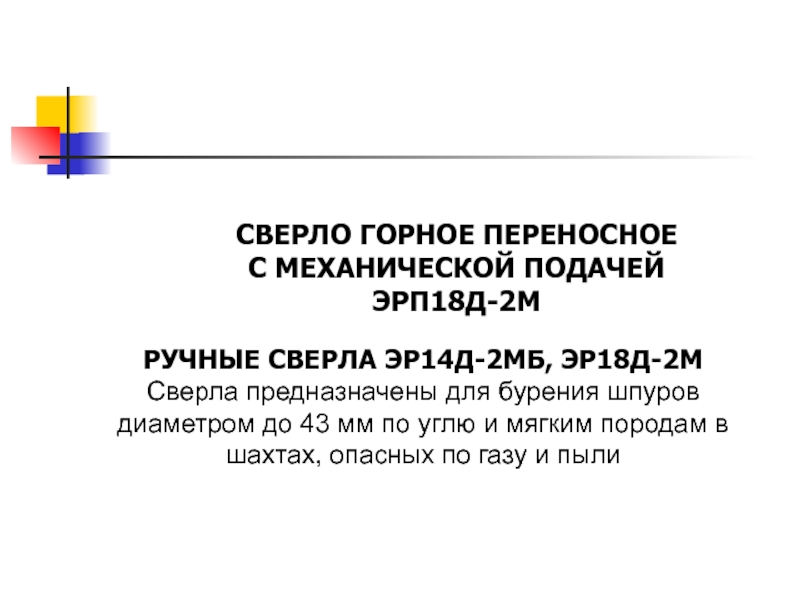

Слайд 14СВЕРЛО ГОРНОЕ ПЕРЕНОСНОЕ
С МЕХАНИЧЕСКОЙ ПОДАЧЕЙ
ЭРП18Д-2М
РУЧНЫЕ СВЕРЛА ЭР14Д-2МБ, ЭР18Д-2М
Сверла
предназначены для бурения шпуров диаметром до 43 мм по углю
и мягким породам в шахтах, опасных по газу и пыли
Слайд 15
БУР ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ ЭБГП-1М
Бур электрогидравлический ЭБГП-1М предназначен для бурения шпуров
с промывкой диаметром до 50 мм в породах с коэффициентом
крепости до 9по шкале М.М. Протодьяконова
Слайд 16Перфораторы
Бурильные машины ударно-поворотного действия различаются:
По роду потребляемой энергии –
пневматические,
гидравлическиеПо конструктивным особенностям механизма поворота – с зависимым и независимым приводом
По способу применения (углу наклона шпуров) –
ручные и колонковые (для бурения горизонтальных, наклонных и нисходящих шпуров)

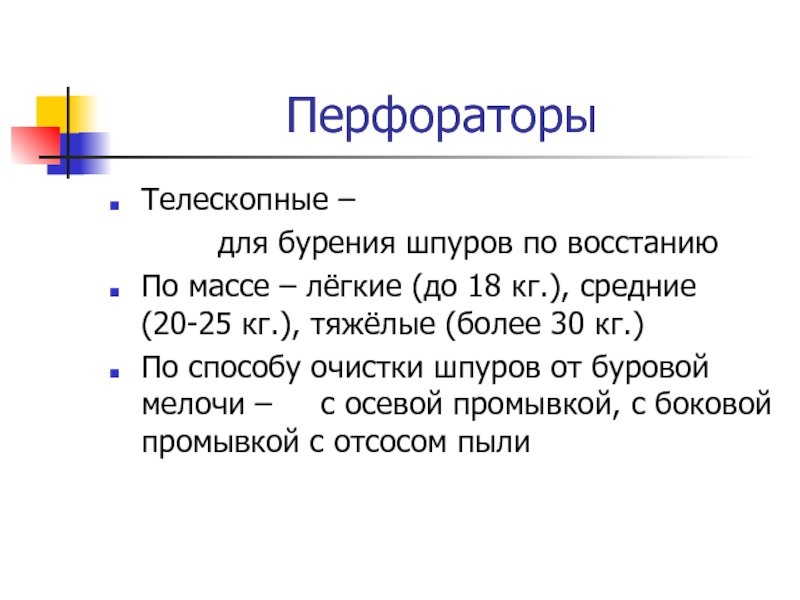

Слайд 17Перфораторы
Телескопные –
для бурения
шпуров по восстанию
По массе – лёгкие (до 18 кг.), средние
(20-25 кг.), тяжёлые (более 30 кг.)По способу очистки шпуров от буровой мелочи – с осевой промывкой, с боковой промывкой с отсосом пыли

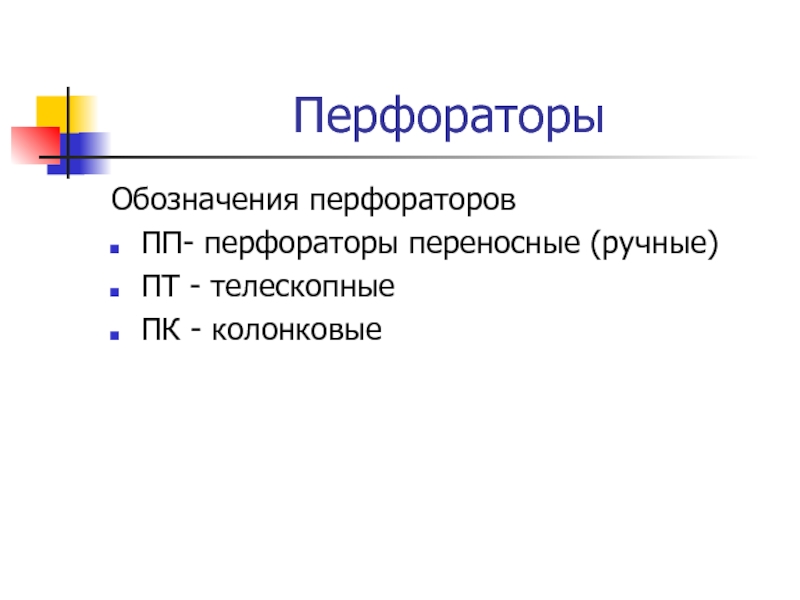

Слайд 18 Перфораторы
Обозначения перфораторов
ПП- перфораторы переносные (ручные)
ПТ - телескопные
ПК -
колонковые

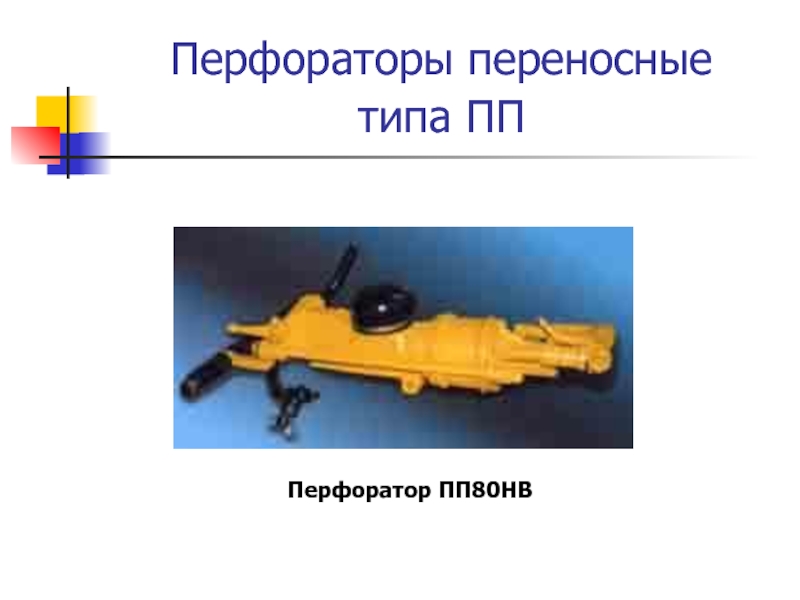

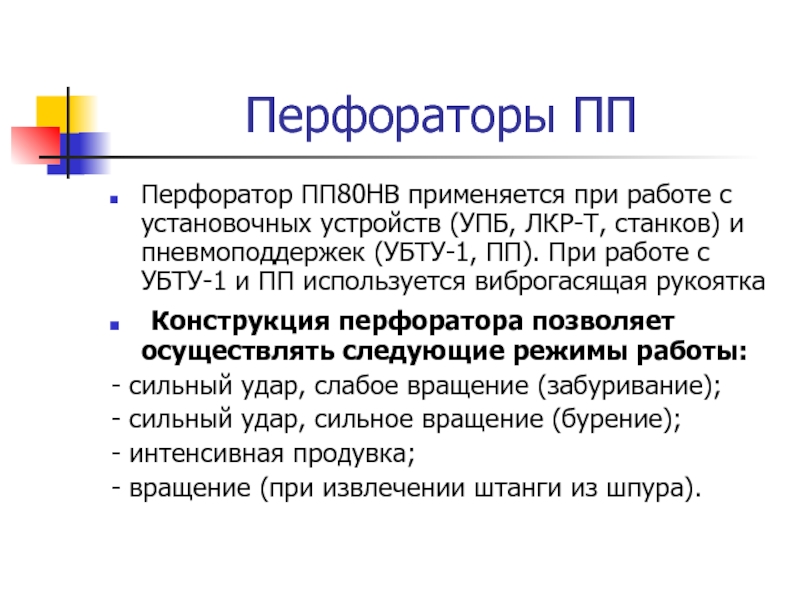

Слайд 20Перфораторы ПП
Перфоратор ПП80НВ применяется при работе с установочных устройств (УПБ,
ЛКР-Т, станков) и пневмоподдержек (УБТУ-1, ПП). При работе с УБТУ-1
и ПП используется виброгасящая рукояткаКонструкция перфоратора позволяет осуществлять следующие режимы работы:
- сильный удар, слабое вращение (забуривание);
- сильный удар, сильное вращение (бурение);
- интенсивная продувка;
- вращение (при извлечении штанги из шпура).
Слайд 23Установочные и подающие устройства
Пневмоподдержки - предназначены для подачи переносного пневматического
перфоратора на забой и поддержания его на определенной высоте
(П8,
П11. П13 и др.)Распорные колонки - предназначены для установки на них переносных перфораторов и их подачи на забой
(УПБ, ЛКРУ)
Слайд 26
Предназначены для подачи пневматических переносных перфораторов типа ПП36, ПП50,
ПП54, ПП63 и поддержания их на определенной высоте.
Три типоразмера
позволяют выбрать нужную поддержку в точном соответствии с условиями выполнения работ.Крепление пневматической поддержки к перфоратору обеспечивает быстрое и надежное присоединение и отсоединение без применения специального инструмента.
Простая и прочная конструкция изделия гарантирует бесперебойную работу и снижает эксплуатационные расходы до минимума
Пневматические поддержки для проходки горизонтальных и наклонных выработок

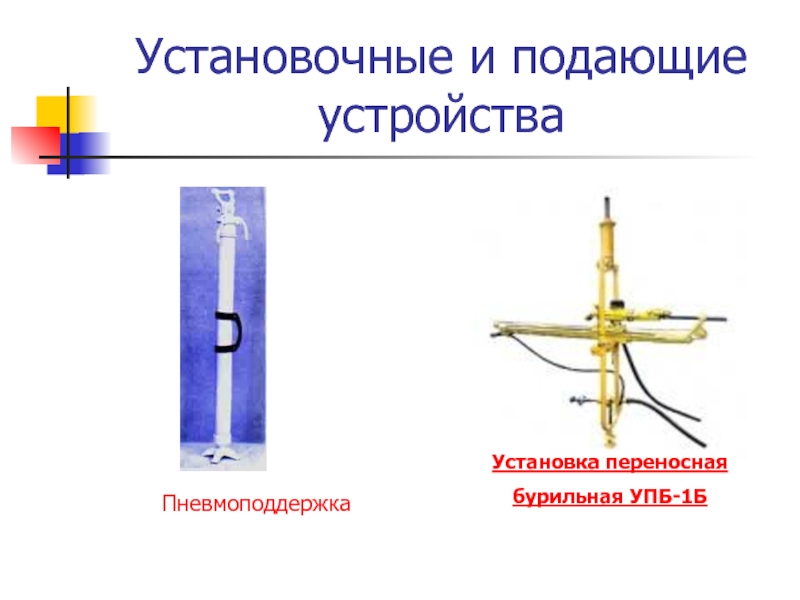

Слайд 28Установочные и подающие устройства
Установка переносная бурильная УПБ-1Б предназначена для бурения
горизонтальных и наклонных шпуров в породах и рудах различной крепости
при введении подземных горных выработок высотой 1,8 - 3,0 метра.Применение установки УПБ-1Б до минимума сводит контакты бурильщика с перфоратором. Конструкция машины позволяет развернуть податчик с перфоратором в горизонтальной плоскости на 360 градусов.
Слайд 29Установочные и подающие устройства
Перфоратор ПП80НВ на установке УПБ-1
Перфоратор ПП80НВ на
пневмоподдержке
Слайд 30Перфораторы ПП
Перфораторы пневматические переносные: ПП 20, ПП36, ПП54,
ПП50В1, ПП63, ПП60НВ и ПП80НВ, ПП76В
Слайд 31Перфораторы ПТ
Перфоратор телескопный ПТ 36
Перфоратор телескопный ПТ 36 предназначен
для бурения восстающих шпуров диаметром до 40 мм и глубиной
до 2 м в породах с коэффициентом крепости 12 по шкале проф. Протодьяконова при проходке горных выработок и добыче полезных ископаемых.

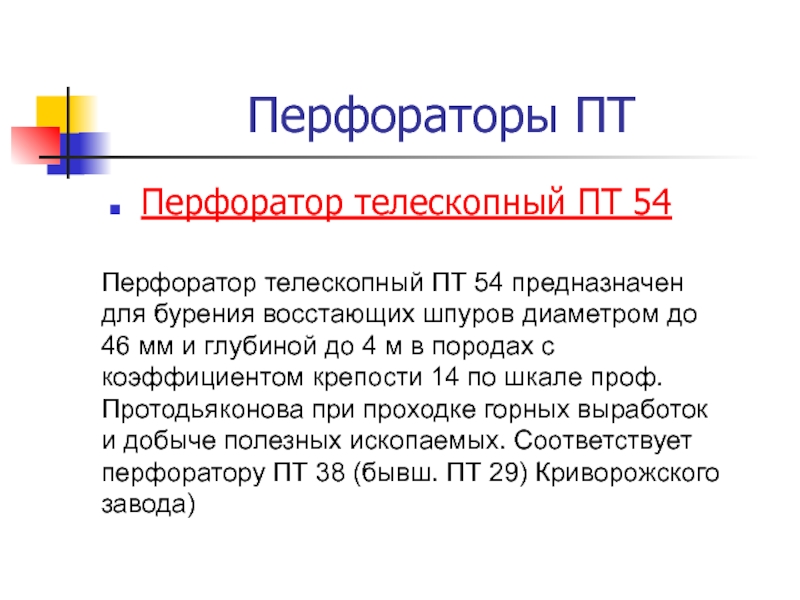

Слайд 32Перфораторы ПТ
Перфоратор телескопный ПТ 54
Перфоратор телескопный ПТ 54 предназначен
для бурения восстающих шпуров диаметром до 46 мм и глубиной
до 4 м в породах с коэффициентом крепости 14 по шкале проф. Протодьяконова при проходке горных выработок и добыче полезных ископаемых. Соответствует перфоратору ПТ 38 (бывш. ПТ 29) Криворожского завода)
Слайд 33Перфораторы ПТ

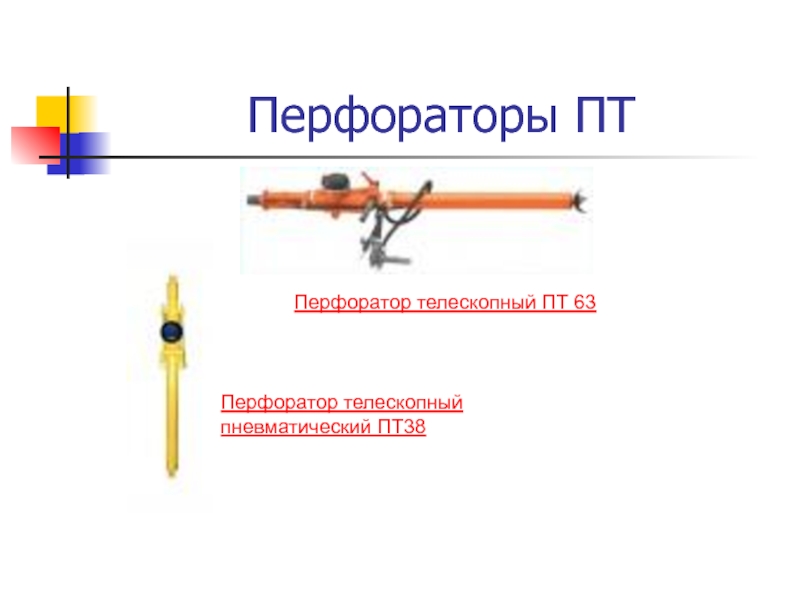

Перфоратор телескопный ПТ 63
Перфоратор телескопный ПТ 63 предназначен
для бурения восстающих шпуров диаметром до 46 мм и глубиной
до 5 м в породах с коэффициентом крепости 20 по шкале проф. Протодьяконова при проходке горных выработок и добыче полезных ископаемых.
Слайд 35Перфоратор телескопный пневматический ПТ48А
Предназначен для бурения восстающих скважин диаметром
52-85 мм на глубину до 15 м в породах с
коэффициентом крепости до 20 единиц по шкале проф. Протодьяконова. Применяется при проходке горных выработок, добыче полезных ископаемых и других буровзрывных работах. Относится к классу тяжелых телескопных перфораторов ударно-поворотного действия с зависимым вращением бурового инструмента и оборудован автономным телескопическим податчиком для создания осевого нажатия перфоратором на буровой инструмент

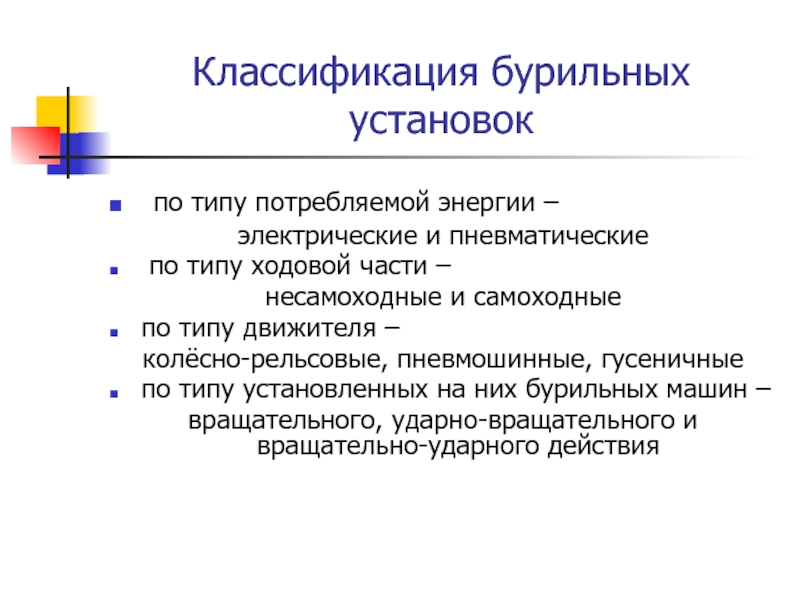

Слайд 36Классификация бурильных установок
по типу потребляемой энергии –
электрические и
пневматические
по типу ходовой части –
несамоходные и самоходные
по
типу движителя – колёсно-рельсовые, пневмошинные, гусеничные
по типу установленных на них бурильных машин –
вращательного, ударно-вращательного и вращательно-ударного действия
Слайд 37УБШ-228 - опытная разработка с одним гидравлическим перфоратором и электрическим
приводом предназначена для бурения шпуров в породах с коэффициентом крепости
8-20 по шкале М.М. Протодьяконова согласно ГОСТ 21153.1-75. Установка используется при проходке горных выработок сечением 5-16 м2 , неоснащенных рельсовыми путями и невзрывоопасных по газу и пыли Самоходные бурильные установки

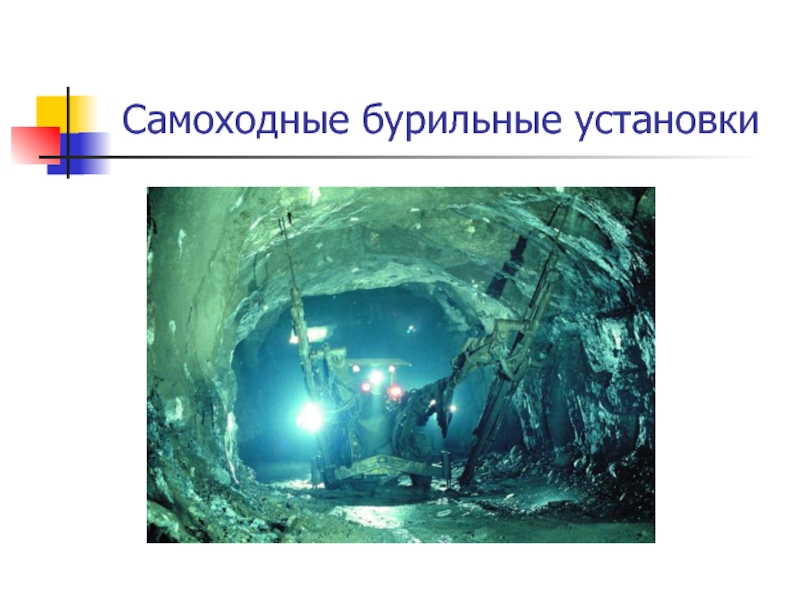

Слайд 39Самоходные бурильные установки
УБШ-207 - предназначена для обуривания забоев при проведении
горных выработок сечением 6-13 м2 в породах с коэффициентом крепости
16-20 по шкале М.М. Протодьяконова.
Область применения - подземные рудники черной и цветной металлургии
Слайд 43Самоходные бурильные установки
УСТАНОВКА БУРИЛЬНАЯ ШАХТНАЯ УБШ 255 "БУРАН"
УБШ 255 -
вращательно-ударного действия с одной бурильной гидравлической головкой и гусеничной ходовой
частью. Предназначена для бурения шпуров по забою при проведении горизонтальных и наклонных до 12° горных выработок сечением, преимущественно от 8 до 18 м2 в свету, проводимых по породам крепостью до f = 20 по шкале проф. Протодъяконова и по смешанному забою
Слайд 45Самоходные бурильные установки
УБШ 354 вращательно-ударного действия с двумя бурильными гидравлическими
головками и гусеничной ходовой частью. Предназначена для бурения шпуров по
забою при проведении горизонтальных и наклонных (до 12о) горных выработок сечением, преимущественно от 12 до 20 м2 в свету, проводимых по породам крепостью до f=20 по шкале проф. Протодьяконова и по смешанному забою.
Слайд 49Самоходные бурильные установки

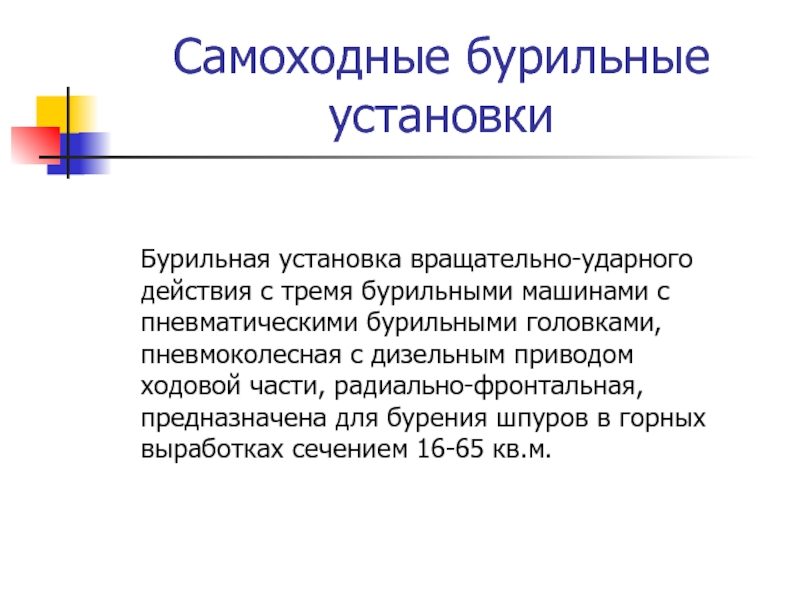

Бурильная установка вращательно-ударного действия с тремя бурильными машинами
с пневматическими бурильными головками, пневмоколесная с дизельным приводом ходовой части,
радиально-фронтальная, предназначена для бурения шпуров в горных выработках сечением 16-65 кв.м.
Слайд 51Самоходные бурильные установки
Бурильная установка вращательно-ударного действия с тремя бурильными машинами
с пневматическими бурильными головками, пневмоколесная с дизельным приводом ходовой части,
радиально-фронтальная, предназначена для бурения шпуров в горных выработках сечением 16-65 кв.м.
Слайд 52Станки буровые подземные
Станки типа НКР предназначены для бурения в подземных
условиях скважин любого направления, глубиной до 50 м. (80 м.).
Станки производят бурение в породах средней крепости с помощью пневмоударника. В породах малой крепости станки могут осуществлять вращательное бурение скважин, для чего пневмоударник заменяется соответствующей коронкой. Кроме того, станки могут применяться для бурения дегазационных и дренажных скважин, а также других работ.
Завод выпускает четыре модификации станка типа НКР.
Слайд 53Станки буровые подземные
НКР100МПА, НКР100МА, НКР100МПВА
НКР100МА
Бурение осуществляется
ударно-вращательным способом
пневмоударником
Слайд 56Станки буровые подземные
типа НКР
Станок буровой подземный НКР100МА
предназначен для бурения взрывных скважин диаметром 110 мм, глубиной до
50 метров круговым веером в породах крепостью f=6...20 по шкале Протодьяконова в подземных условиях. Станок состоит из следующих основных узлов: колонки распорной, редуктора с пневмозахватом и двигателем, патрона подающего, пульта управления, става штанг, шламоотвода, ограждения штанги и соединительных рукавов.
Слайд 57Головки бурильные
Головка бурильная УСБ 1.01.0000
Пневматическая бурильная головка предназначена для
бурения с установочно-подающих устройств шпуров диаметром до 85 мм и
глубиной до 15 м в породах крепостью до 20 едениц по шкале проф. Протодьяконова
Слайд 59Головки бурильные
Головка бурильная гидравлическая 505-04.06.0000
Гидравлическая бурильная головка предназначена для
бурения шпуров, диаметром 46 мм в породах с коэффициентом крепости
f = 8-20 единиц по шкале проф. Протодьяконова. Управление работой бурильной головки осуществляется дистанционно с пульта управления бурильной установки
Слайд 61Головка бурильная пневматическая 532.07.000
Бурильные головки являются сборочными единицами бурильных установок
типа УБШ и предназначены для бурения шпуров диаметром 40 мм
и выше при проведении буровых работ в породах с коэффициентом крепости f = 8-20 единиц по шкале профессора Протодьяконова. Управление работой бурильных головок осуществляется дистанционно с пультов управления бурильных установок. Головка бурильная пневматическая 532.07.01.000 относится к классу тяжелых бурильных головок с независимым вращением бурового инструмента
Слайд 63Головка бурильная пневматическая 501А-07.04.0140
Бурильные головки являются сборочными единицами бурильных
установок типа УБШ и предназначены для бурения шпуров диаметром 40
мм и выше при проведении буровых работ в породах с коэффициентом крепости f = 8-20 . Управление работой бурильных головок осуществляется дистанционно с пультов управления бурильных установок. Головка бурильная пневматическая 501A-07.04.0140 относится к классу тяжелых бурильных головок с независимым реверсивным вращением бурового инструмента
Слайд 65Головка бурильная пневматическая Б106
Бурильные головки являются сборочными единицами бурильных
установок типа УБШ и предназначены для бурения шпуров диаметром 40
мм и выше при проведении буровых работ в породах с коэффициентом крепости f = 8-20 . Управление работой бурильных головок осуществляется дистанционно с пультов управления бурильных установок. Головка бурильная пневматическая Б106 относится к классу средних бурильных головок с независимым реверсивным вращением бурового инструмента
Слайд 67Масленка автоматическая магистральная МА-8
Масленка МА-8.000-01 предназначена для автоматической смазки перфоратора
и других машин, работающих на сжатом воздухе.
Слайд 69УСТАНОВКА БУРИЛЬНАЯ УНИФИЦИРОВАННАЯ
БУКС-1У5
Установка БУКС-1У5 предназначена для механизации бурения шпуров, цементационных,
дегазационных и разведочных скважин при проходке и углублении вертикальных стволов
шахт диаметром от 4,0м до 9,0 м в свету совместно с погрузочными машинами типа КС.
Слайд 71Малая буровая установка КБ-13
Малая буровая установка КБ-13 сконструирована для выработки вертикальных
и наклонных скважин в грунте, осуществления непосредственно связанных с этим работ в условиях ограниченного
пространства, с необходимостью высокого маневра между объектами.
Слайд 72Малая буровая установка КБ-13
Установка вместе с поставленными узлами и инструментом может применяться
в следующих технологиях:
Сухое вращательное бурение (шнеком, полым шнеком, колонковой трубой).
Вращательное
бурение с водяной промывкой или продувкой воздухомсплошным забоем или с отборным керном.
Бурение с пневмоударником в скальных породах.
Якорное бурение с гидромолотом и промывкой водой или цементной эмульсией.
