Графические возможности Delphi

графику: схемы, чертежи, иллюстрации.
Программа выводит графику на поверхность объекта (формы

или компонента Image). Поверхности объекта соответствует свойство canvas. Для того чтобы вывести на поверхность объекта графический элемент (прямую линию, окружность, прямоугольник и т. д.), необходимо применить к свойству canvas этого объекта соответствующий метод.
Например, для вычерчивания в окне программы прямоугольника, задается команда:

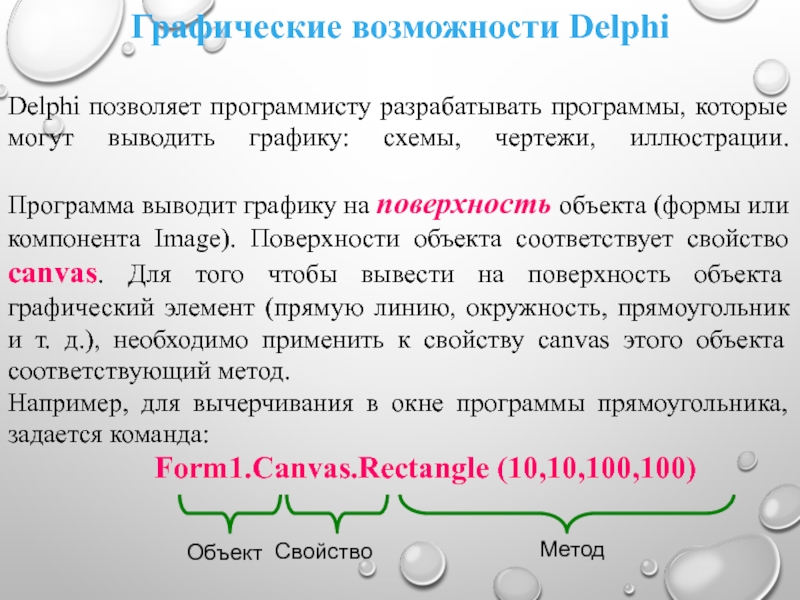

Form1.Canvas.Rectangle (10,10,100,100)

Объект

Свойство

Метод

обеспечивают вывод графических примитивов (точек, линий, окружностей, прямоугольников и т.

д.),
Свойства задают характеристики выводимых графических примитивов: цвет, толщину и стиль линий; цвет и вид заполнения областей; характеристики шрифта при выводе текстовой информации.

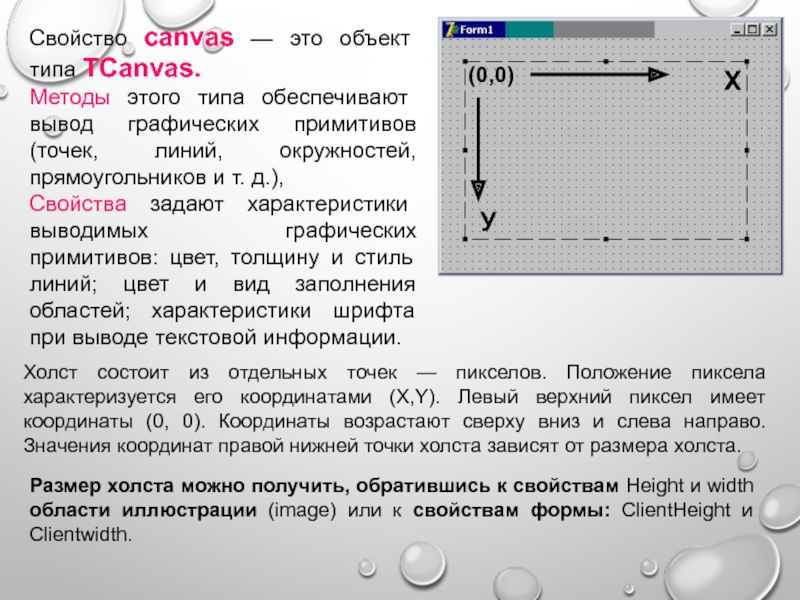

Холст состоит из отдельных точек — пикселов. Положение пиксела характеризуется его координатами (X,Y). Левый верхний пиксел имеет координаты (0, 0). Координаты возрастают сверху вниз и слева направо. Значения координат правой нижней точки холста зависят от размера холста.

Размер холста можно получить, обратившись к свойствам Height и width области иллюстрации (image) или к свойствам формы: ClientHeight и Clientwidth.

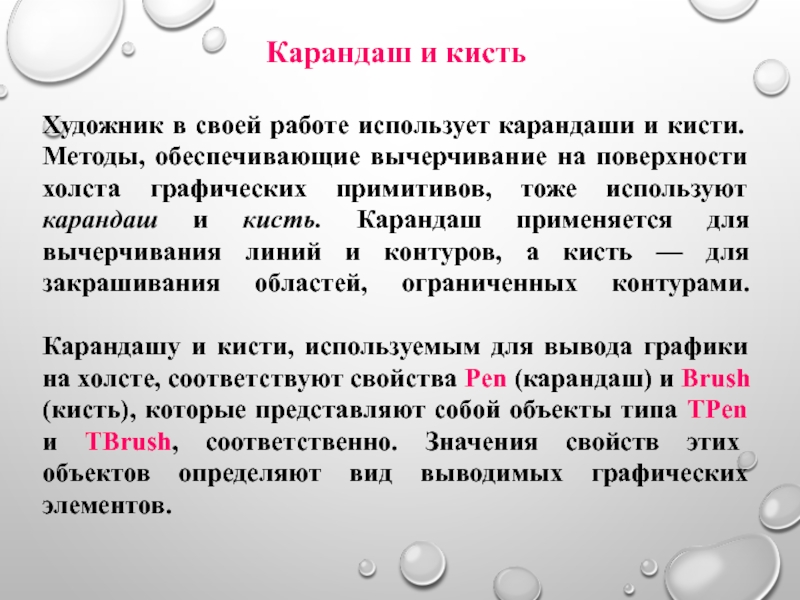

Методы, обеспечивающие вычерчивание на поверхности холста графических примитивов, тоже используют

карандаш и кисть. Карандаш применяется для вычерчивания линий и контуров, а кисть — для закрашивания областей, ограниченных контурами.
Карандашу и кисти, используемым для вывода графики на холсте, соответствуют свойства Реn (карандаш) и Brush (кисть), которые представляют собой объекты типа TPen и TBrush, соответственно. Значения свойств этих объектов определяют вид выводимых графических элементов.

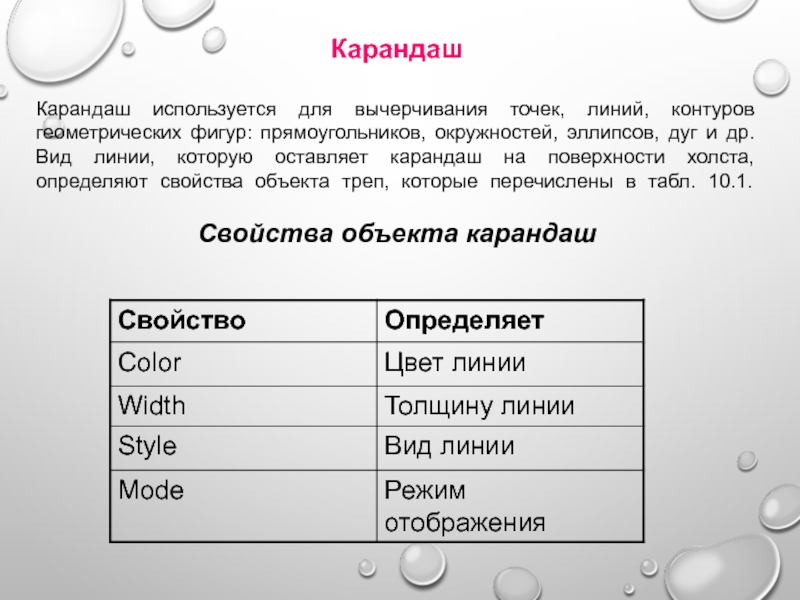

окружностей, эллипсов, дуг и др. Вид линии, которую оставляет карандаш

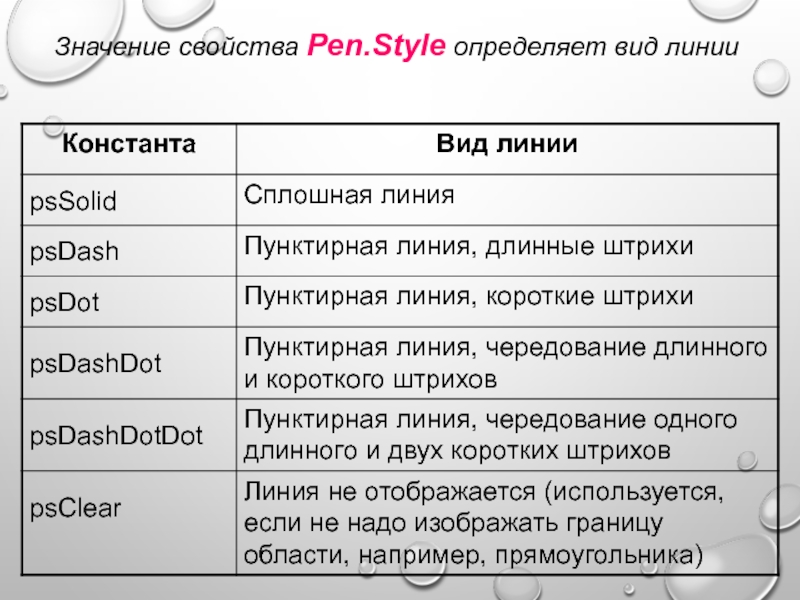

на поверхности холста, определяют свойства объекта треп, которые перечислены в табл. 10.1.
Свойства объекта карандаш

(в пикселах).

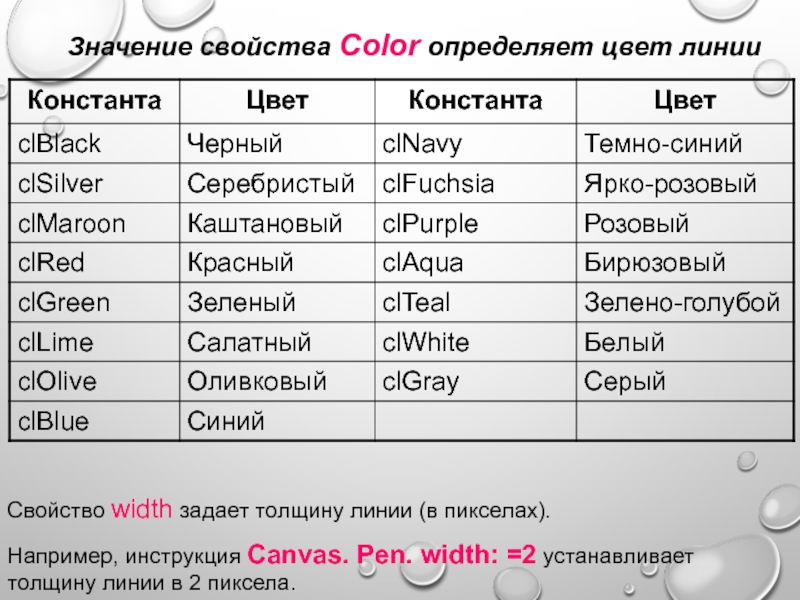

Например, инструкция Canvas. Pen. width: =2 устанавливает толщину

линии в 2 пиксела.

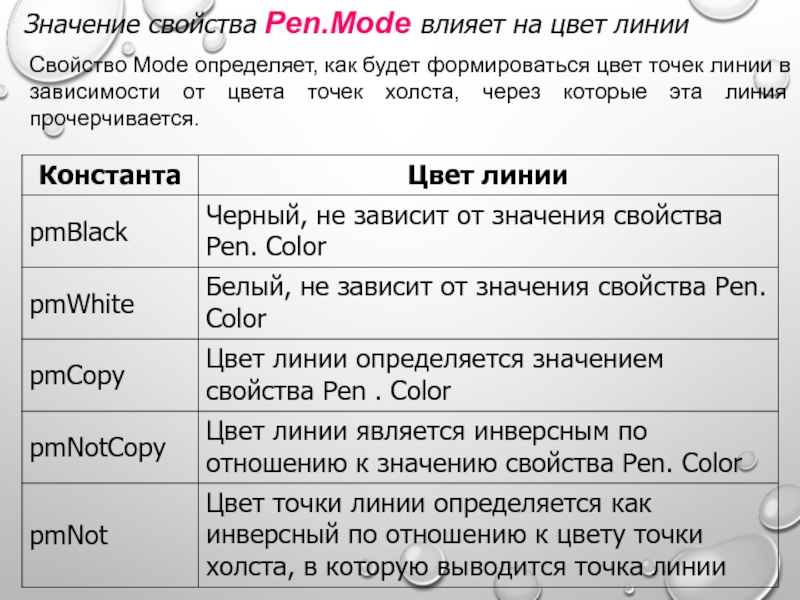

будет формироваться цвет точек линии в зависимости от цвета точек

холста, через которые эта линия прочерчивается.

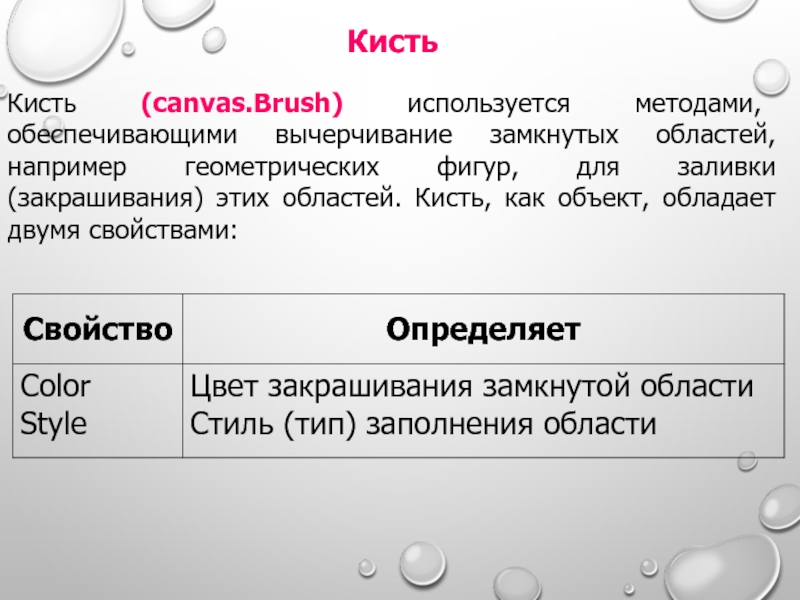

фигур, для заливки (закрашивания) этих областей. Кисть, как объект, обладает

двумя свойствами:

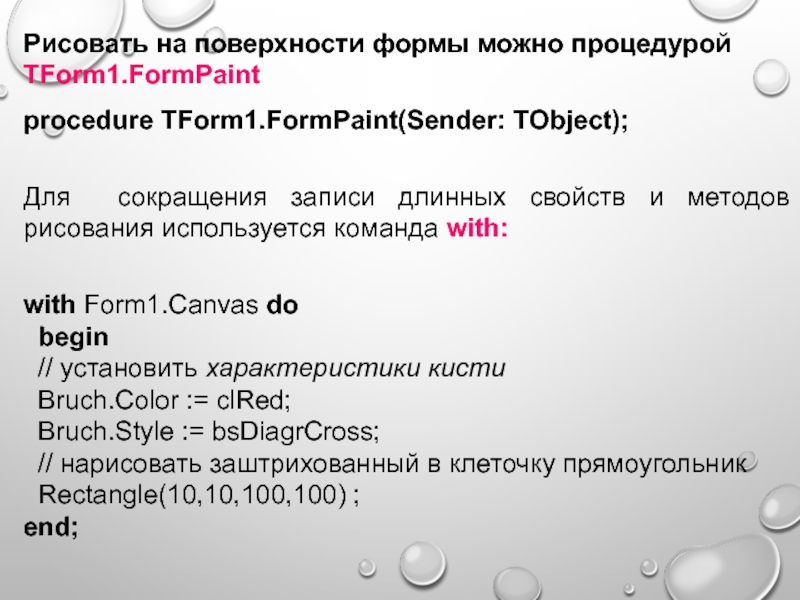

записи длинных свойств и методов рисования используется команда with:

with Form1.Canvas

do
begin // установить характеристики кисти
Bruch.Color := clRed;

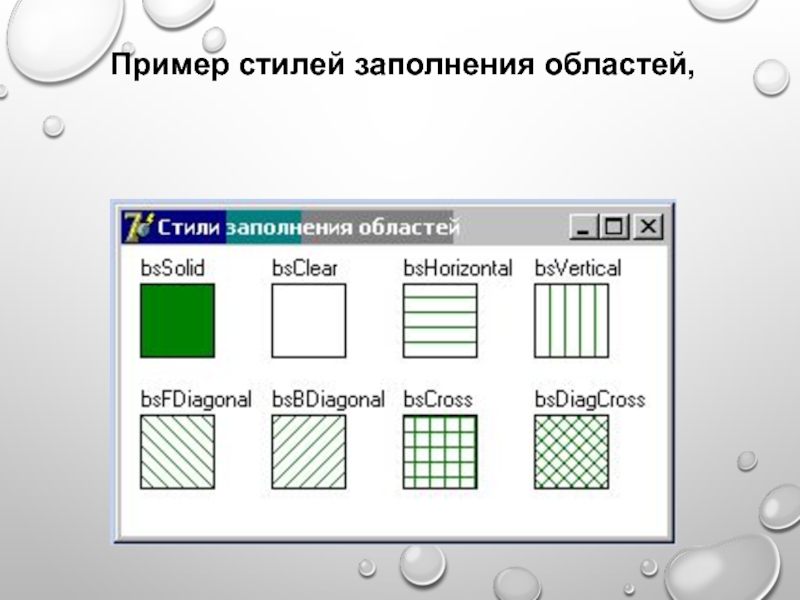

Bruch.Style := bsDiagrCross; // нарисовать заштрихованный в клеточку прямоугольник
Rectangle(10,10,100,100) ;
end;

TextOut.
Инструкция вызова метода TextOut в общем виде выглядит следующим

образом: Объект.Canvas.TextOut(x, у, Текст) где: объект — имя объекта, на поверхность которого выводится текст; х, у — координаты точки графической поверхности, от которой выполняется вывод текста (рис. 10.3); Текст — переменная или константа символьного типа, значение которой определяет выводимый методом текст.

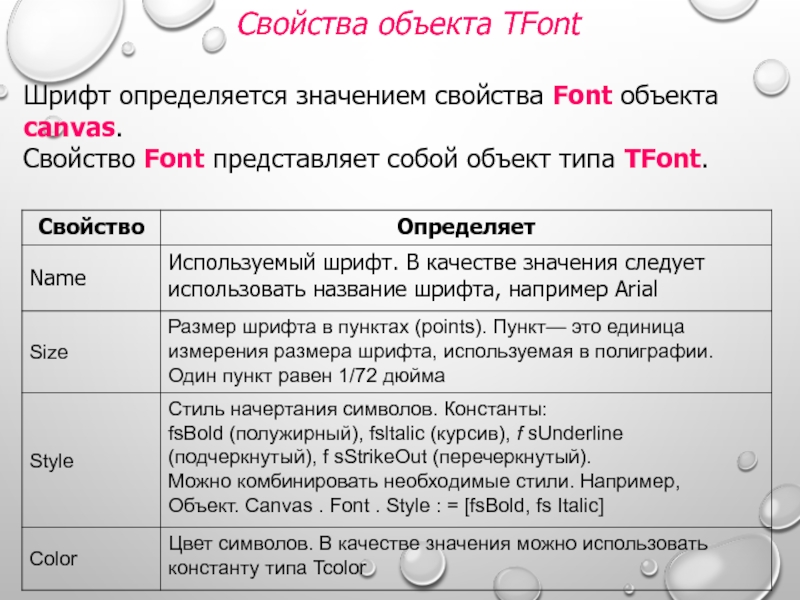

Font представляет собой объект типа TFont.

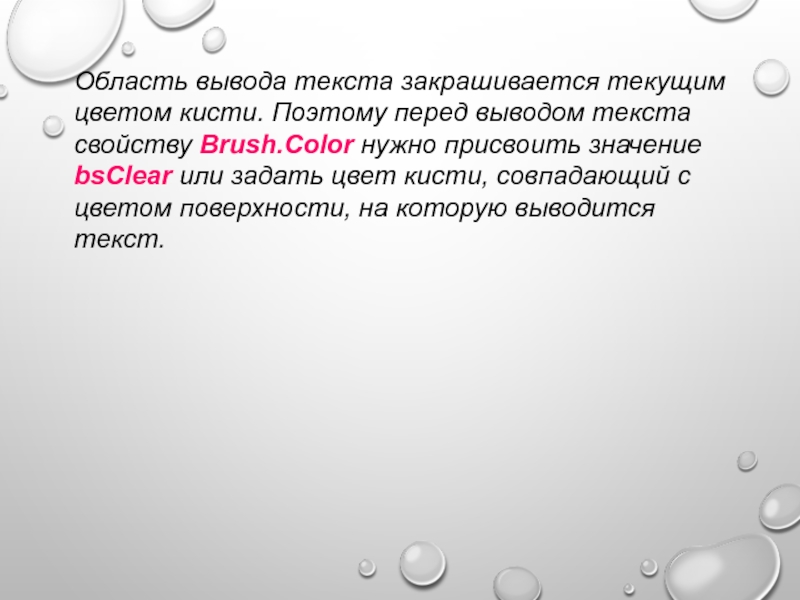

текста свойству Brush.Color нужно присвоить значение bsClear или задать цвет

кисти, совпадающий с цветом поверхности, на которую выводится текст.

совокупность графических примитивов: точек, линий, окружностей, дуг и др. Таким

образом, для того чтобы на экране появилась нужная картинка, программа должна обеспечить вычерчивание (вывод) графических примитивов, составляющих эту картинку.
Вычерчивание графических примитивов на поверхности компонента (формы или области вывода иллюстрации) осуществляется применением соответствующих методов к свойству Canvas этого компонента.

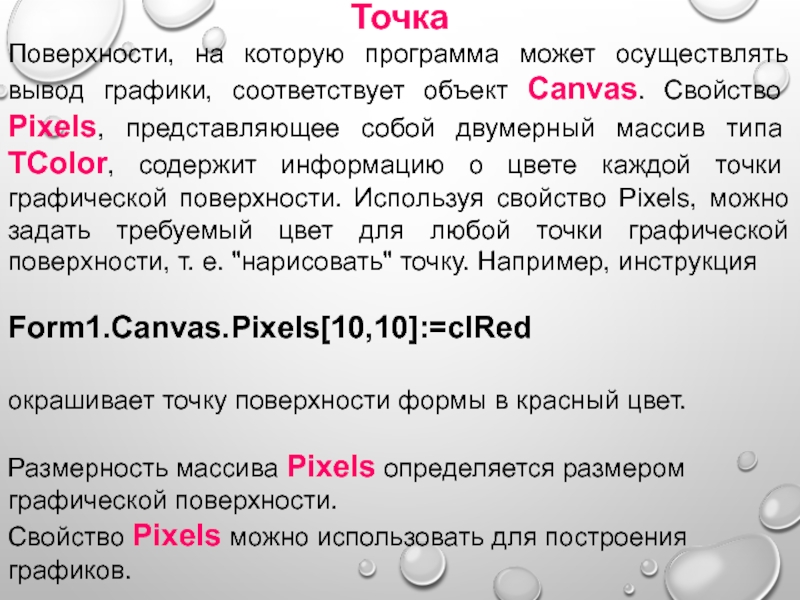

Canvas. Свойство Pixels, представляющее собой двумерный массив типа TColor, содержит

информацию о цвете каждой точки графической поверхности. Используя свойство Pixels, можно задать требуемый цвет для любой точки графической поверхности, т. е. "нарисовать" точку. Например, инструкция

Form1.Canvas.Pixels[10,10]:=clRed
окрашивает точку поверхности формы в красный цвет.
Размерность массива Pixels определяется размером графической поверхности.
Свойство Pixels можно использовать для построения графиков.

общем виде выглядит следующим образом:

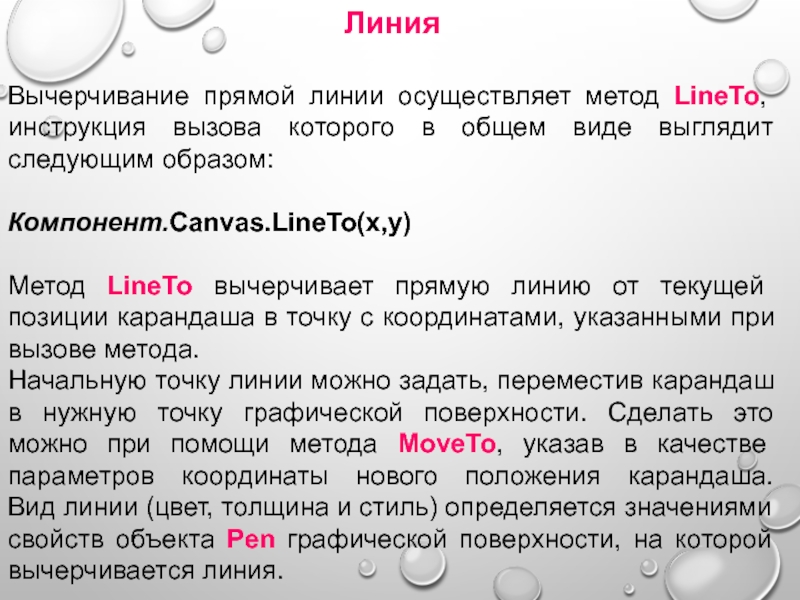

Компонент.Canvas.LineTo(x,у)
Метод LinеТо вычерчивает прямую линию от

текущей позиции карандаша в точку с координатами, указанными при вызове метода.
Начальную точку линии можно задать, переместив карандаш в нужную точку графической поверхности. Сделать это можно при помощи метода MoveTo, указав в качестве параметров координаты нового положения карандаша. Вид линии (цвет, толщина и стиль) определяется значениями свойств объекта Pen графической поверхности, на которой вычерчивается линия.

выглядит следующим образом:

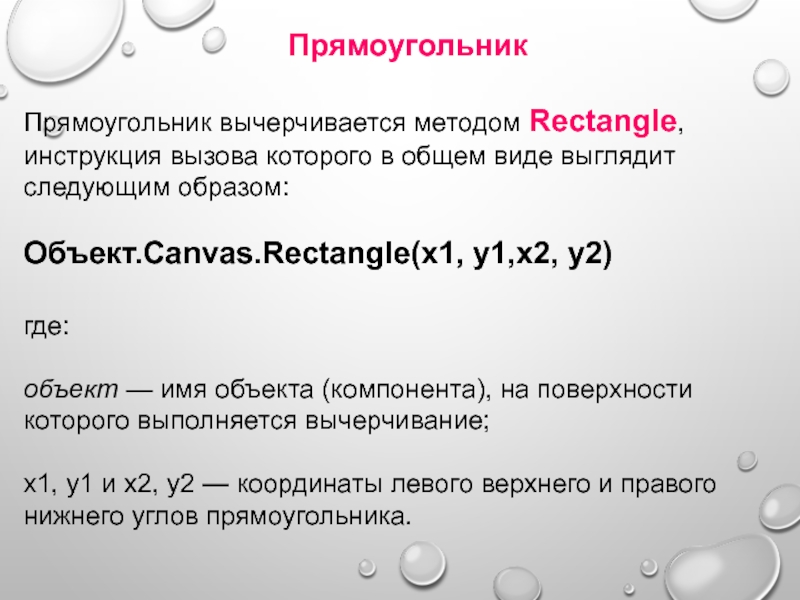

Объект.Canvas.Rectangle(x1, y1,x2, y2)
где:
объект — имя объекта (компонента), на

поверхности которого выполняется вычерчивание;
x1, y1 и х2, у2 — координаты левого верхнего и правого нижнего углов прямоугольника.

скругленными углами.
Объект.Canvas.RoundRec(x1,y1,х2, у2, х3, у3)
где: x1, y1, х2, у2 --

параметры, определяющие положение углов прямоугольника, в который вписывается прямоугольник со скругленными углами; х3 и у3 — размер эллипса, одна четверть которого используется для вычерчивания скругленного угла.

от значений параметров. Инструкция вызова метода в общем виде выглядит

следующим образом:

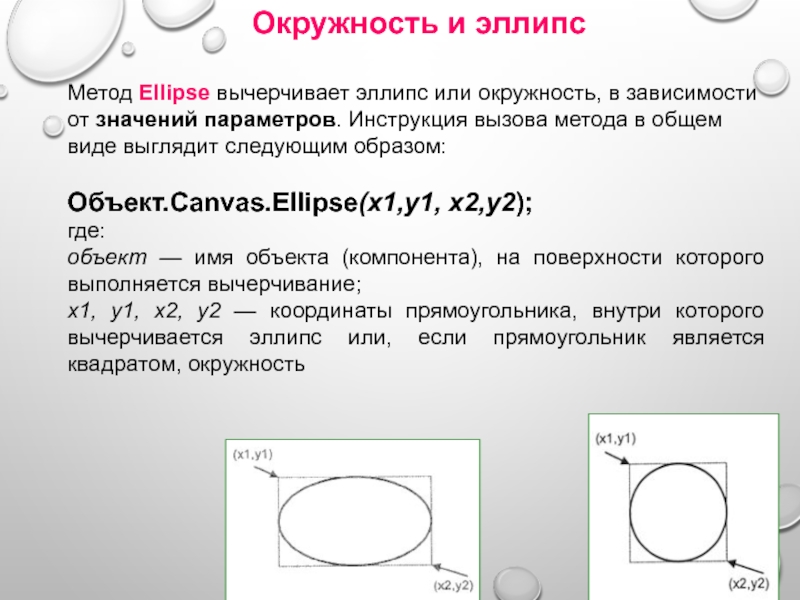

Объект.Canvas.Ellipse(x1,y1, х2,у2);
где: объект — имя объекта (компонента), на поверхности которого выполняется вычерчивание;
x1, y1, х2, у2 — координаты прямоугольника, внутри которого вычерчивается эллипс или, если прямоугольник является квадратом, окружность
