Слайд 1Харьковский национальный университет им В.Н.Каразина
Лекция 4-5
Инженерные кривые и поверхности
Чтобы выполнить
Кафедра теплофизики и молекулярной физики

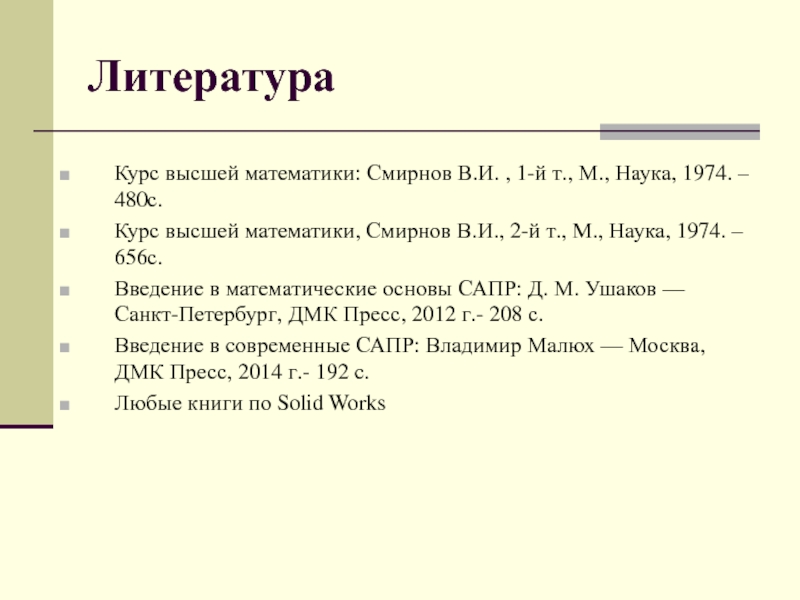

Слайд 2Литература
Курс высшей математики: Смирнов В.И. , 1-й т., М., Наука,
1974. – 480с.
Курс высшей математики, Смирнов В.И., 2-й т., М.,
Наука, 1974. – 656с.Введение в математические основы САПР: Д. М. Ушаков — Санкт-Петербург, ДМК Пресс, 2012 г.- 208 с.
Введение в современные САПР: Владимир Малюх — Москва, ДМК Пресс, 2014 г.- 192 с.
Любые книги по Solid Works
Слайд 3План
Кусочные кривые и их гладкость .
Билинейный лоскут.
Поверхности сдвига и вращения.
Линейчатая
поверхность.
Лоскут Кунса.
Эрмитова кривая.
Бикубическая поверхность.
Кривые и поверхности Безье.
Сплайн-интерполяция.
Рациональные кривые и поверхности
Граничные
модели. Корректность граничных моделейПакеты геометрического моделирования
Слайд 4Кусочные кривые и их гладкость
- непрерывность кривых
и поверхностей - непрерывность k-x
производных их параметрических уравнений
. Кривые составляются из криволинейных сегментов
Поверхности - из лоскутов разной параметризации.
- непрерывность – непрерывность направления (единичного
вектора) k-й производной параметрического уравнения
Пример. Для сходимости итерационных методов второго порядка
(например, метода Ньютона-Рафсона) необходимо, чтобы
рассматриваемые кривые и поверхности имели - непрерывность.
Слайд 5Кусочные кривые и их гладкость
Уравнения кривых и поверхностей записываются в
некой
удобной системе координат.
Для преобразования в глобальную систему координат
используются аффинные
трансформации.Аффинное пространство:
задается двумя непересекающимися множествами - точек и векторов;
задается операцией откладывания точки от другой точки с помощью вектора;
задается обратной операцией вычисления вектора, соединяющего две точки.
множество векторов должно образовывать евклидово пространство (линейное пространство со скалярным произведением).
Слайд 6Кусочные кривые и их гладкость
В случае САПР:
трехмерное аффинное пространство;
определено векторное произведение;
точки и векторы в этом пространстве могут
задаваться тройками вещественных чисел.Соглашение о нотации
Точки: P, Ω, …
Векторы: е, θ, …
Скалярные величины: x, α, …
Скалярное произведение: (u, v)
Векторное произведение: u^v
Слайд 7Билинейный лоскут
Лоскут - конечная поверхность, представленная в виде
области
отображения прямоугольника в параметрическом
Пространстве
(зачастую
)Простейший лоскут – билинейная поверхность,
задаваемая четырьмя граничными вершинами:
Р(0,0) = Р00, Р(0,1) = Р01
Р(1,0) = Р10, Р(1,1) = Р11.
Уравнение билинейного лоскута:
Р(u,v) = (1-u)(1-v)P00 + (l-u)vP01+ u(1-v)Р10 +uvP11.

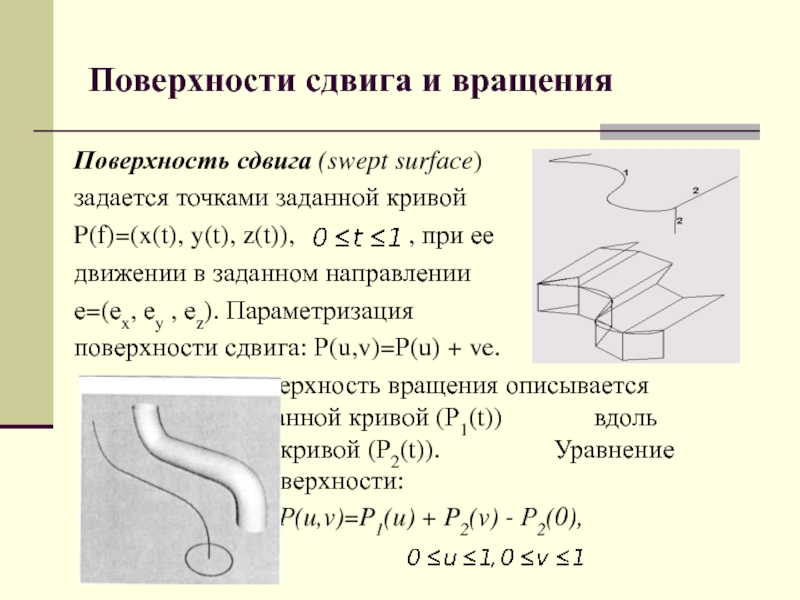

Слайд 8Поверхности сдвига и вращения
Поверхность сдвига (swept surface)
задается точками
заданной кривой
P(f)=(x(t), y(t), z(t)),
, при ее движении в заданном направлении
е=(еx, еy , еz). Параметризация
поверхности сдвига: Р(u,v)=Р(u) + ve.
Поверхность вращения описывается движением заданной кривой (Р1(t)) вдоль направляющей кривой (Р2(t)). Уравнение обобщенной поверхности:
Р(u,v)=P1(u) + P2(v) - Р2(0),
Слайд 9Линейчатая поверхность
Линейчатая поверхность (ruled surface) - способ
задания поверхности
по двум кривым Р1(t) и Р2(t),
Параметрическое уравнение линейчатой поверхности:
Р(u,v) = uP1(v) + (1-u)P2(v),
Слайд 10Лоскут Кунса
Лоскут Кунса (Coons' patch) - обобщение поверхности
сдвига
и линейчатой поверхности. Задается четырьмя
граничными кривыми P0(t), Р1(t), Q0(t),
Q1(t), образующими замкнутый контур в трехмерном пространстве:
P0(0)= Q0(0)=P0,0,
P0(1)=Q1(0)=P0,1 ,
Р1(0)=Q0(1)=P1,0 ,
Р1(t)=Q1(t)=P1,1.
Параметрическое уравнение лоскута Кунса:
P(u,v)=(l-u)P0(v) + uP1(v) + (l-v)Q0(u) + vQ1(u) –
(l-u)(l-v)P0,0-u(1-v)P1,0-(1-u)vP0,1 –uvP1,1
Замечание: лоскут Кунса позволяет контролировать форму
поверхности на ее границах, но не между ними
Слайд 11Эрмитова кривая
Кубическая кривая - основной примитив при работе в
САПР.
Эрмитова кривая - геометрический способ задания
Кубической кривой: с
помощью концевых точек и касательных векторов в них.
Уравнение Эрмитовой кривой:
Р(t)= (1 – 3t2 + 2t3)P0 + (3t2 – 2t3)Р1, +(t- 2t2 + t3)P0’ + (-t2+t3)P1’,
при этом
P(0)= P0,
P(l) =P1,
P'(0) = P0’,
P'(1) = P1’,

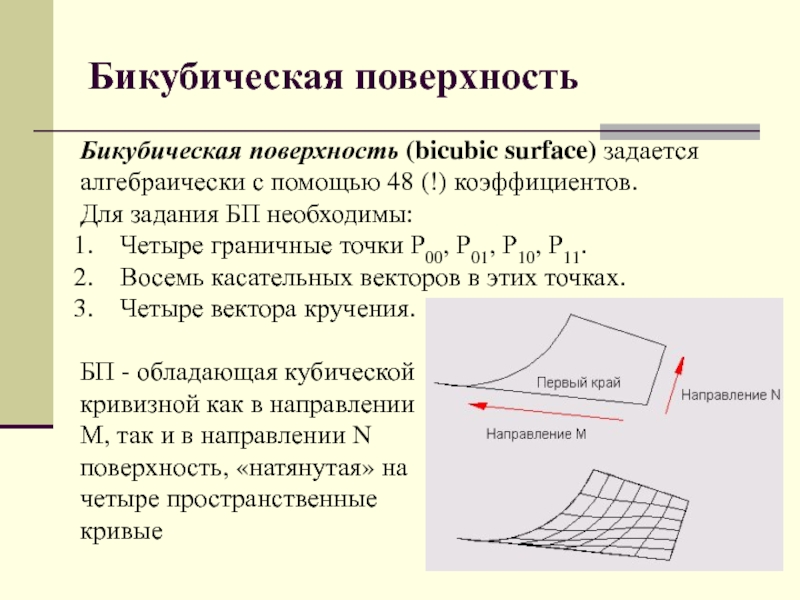

Слайд 12Бикубическая поверхность
Бикубическая поверхность (bicubic surface) задается
алгебраически с помощью
48 (!) коэффициентов.
Для задания БП необходимы:
Четыре граничные точки Р00,
Р01, Р10, Р11.Восемь касательных векторов в этих точках.
Четыре вектора кручения.
БП - обладающая кубической
кривизной как в направлении
М, так и в направлении N
поверхность, «натянутая» на
четыре пространственные
кривые

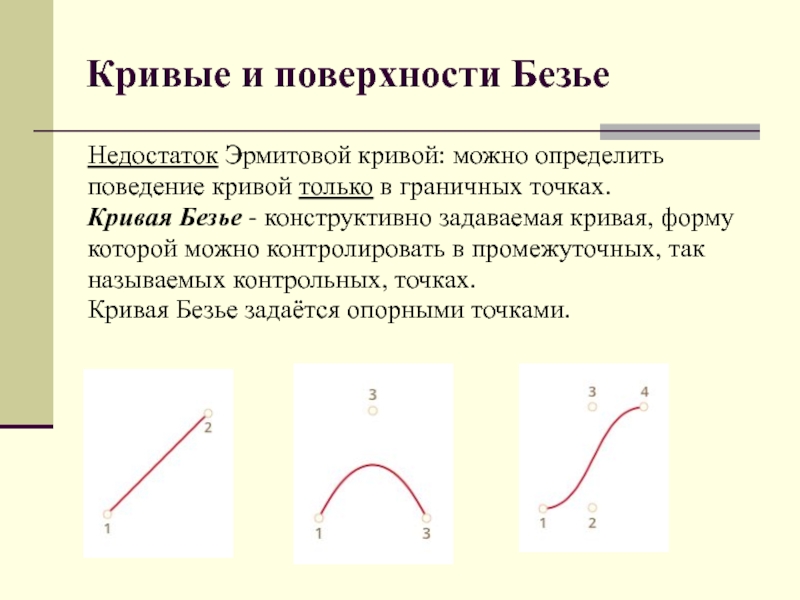

Слайд 13Кривые и поверхности Безье
Недостаток Эрмитовой кривой: можно определить
поведение кривой
только в граничных точках.
Кривая Безье - конструктивно задаваемая кривая, форму
которой можно контролировать в промежуточных, так
называемых контрольных, точках.
Кривая Безье задаётся опорными точками.

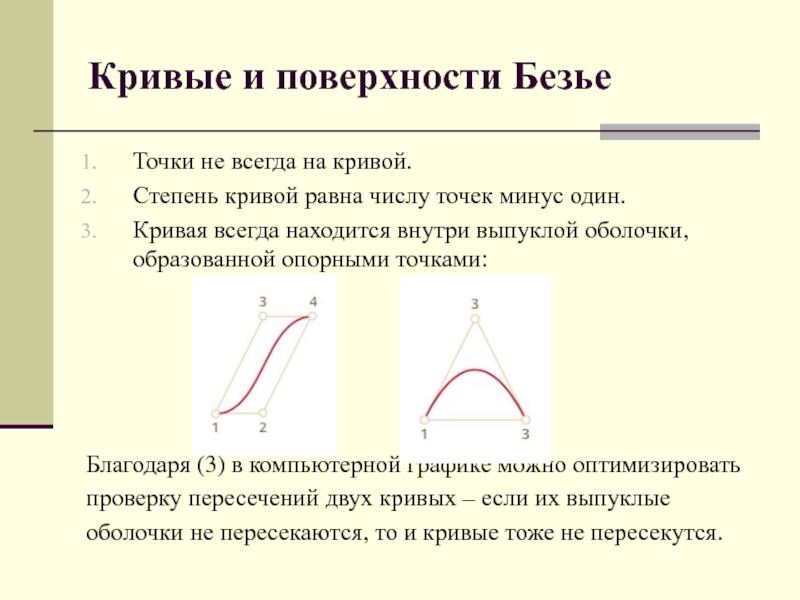

Слайд 14Кривые и поверхности Безье
Точки не всегда на кривой.
Степень кривой равна
числу точек минус один.
Кривая всегда находится внутри выпуклой оболочки, образованной
опорными точками:Благодаря (3) в компьютерной графике можно оптимизировать
проверку пересечений двух кривых – если их выпуклые
оболочки не пересекаются, то и кривые тоже не пересекутся.

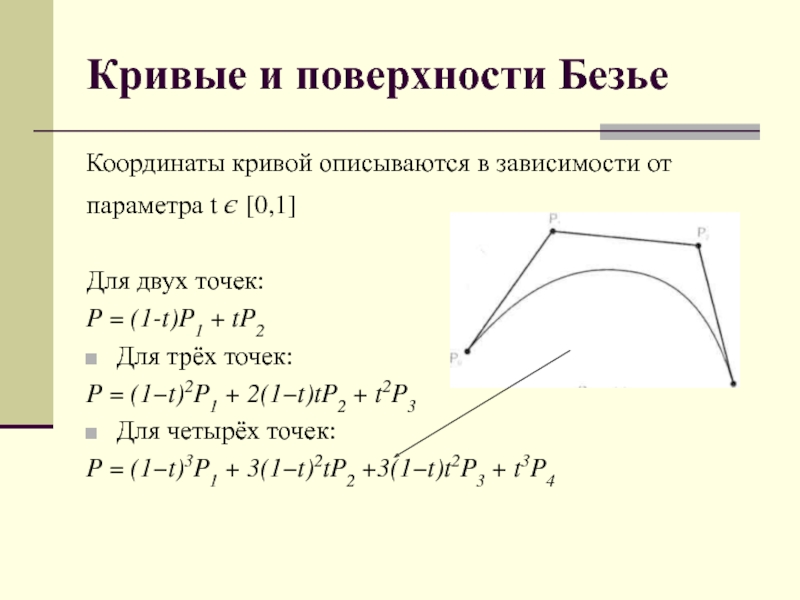

Слайд 16Кривые и поверхности Безье
Координаты кривой описываются в зависимости от
параметра t
є [0,1]
Для двух точек:
P = (1-t)P1 + tP2
Для трёх точек:
P =
(1−t)2P1 + 2(1−t)tP2 + t2P3Для четырёх точек:
P = (1−t)3P1 + 3(1−t)2tP2 +3(1−t)t2P3 + t3P4
![Кривые и поверхности БезьеКоординаты кривой описываются в зависимости от параметра t є [0,1]Для двух точек:P = (1-t)P1 + tP2Для](/img/thumbs/5b3a90a2f27713f2098815404989a38e-800x.jpg "Харьковский национальный университет им В.Н.Каразина Кривые и поверхности БезьеКоординаты кривой описываются в зависимости от параметра t є")

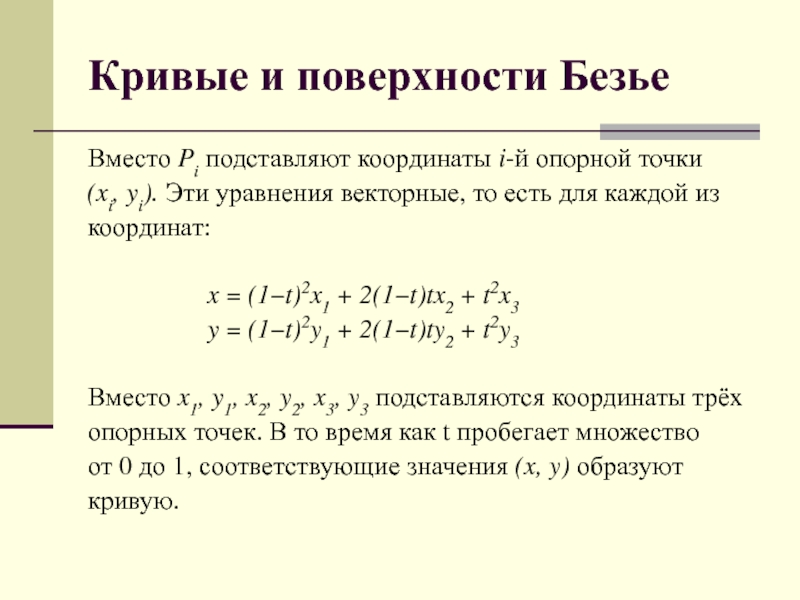

Слайд 17Кривые и поверхности Безье
Вместо Pi подставляют координаты i-й опорной точки
(xi, yi). Эти
уравнения векторные, то есть для каждой из
координат:
x = (1−t)2x1 +
2(1−t)tx2 + t2x3y = (1−t)2y1 + 2(1−t)ty2 + t2y3
Вместо x1, y1, x2, y2, x3, y3 подставляются координаты трёх
опорных точек. В то время как t пробегает множество
от 0 до 1, соответствующие значения (x, y) образуют
кривую.

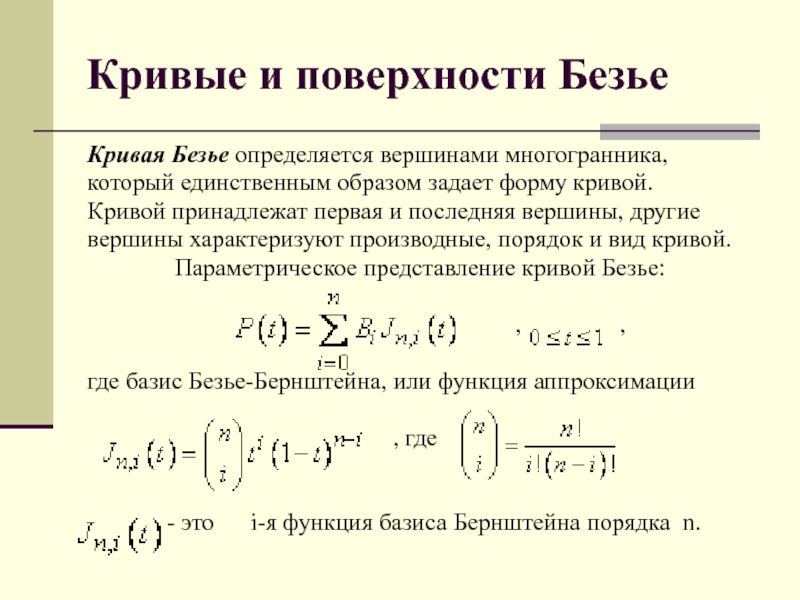

Слайд 18Кривые и поверхности Безье
Кривая Безье определяется вершинами многогранника,
который единственным
образом задает форму кривой.
Кривой принадлежат первая и последняя вершины,
другие вершины характеризуют производные, порядок и вид кривой.
Параметрическое представление кривой Безье:
, ,
где базис Безье-Бернштейна, или функция аппроксимации
, где
- это i-я функция базиса Бернштейна порядка n.

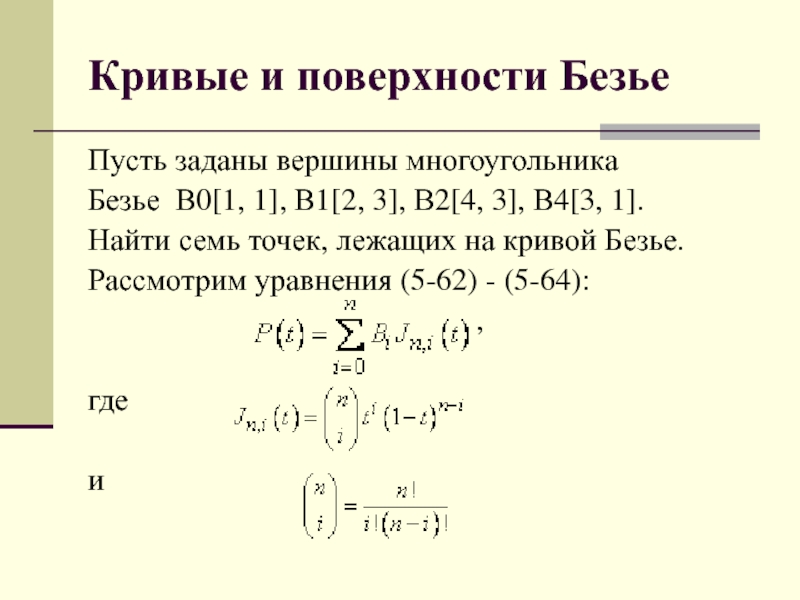

Слайд 20Кривые и поверхности Безье
Пусть заданы вершины многоугольника
Безье В0[1, 1], В1[2,
3], В2[4, 3], В4[3, 1].
Найти семь точек, лежащих на
кривой Безье.Рассмотрим уравнения (5-62) - (5-64):
,
где
и
![Кривые и поверхности БезьеПусть заданы вершины многоугольника Безье В0[1, 1], В1[2, 3], В2[4, 3], В4[3, 1]. Найти семь](/img/thumbs/a3884b62bd0091017e2c92803f921390-800x.jpg "Харьковский национальный университет им В.Н.Каразина Кривые и поверхности БезьеПусть заданы вершины многоугольника Безье В0[1, 1], В1[2, 3],")

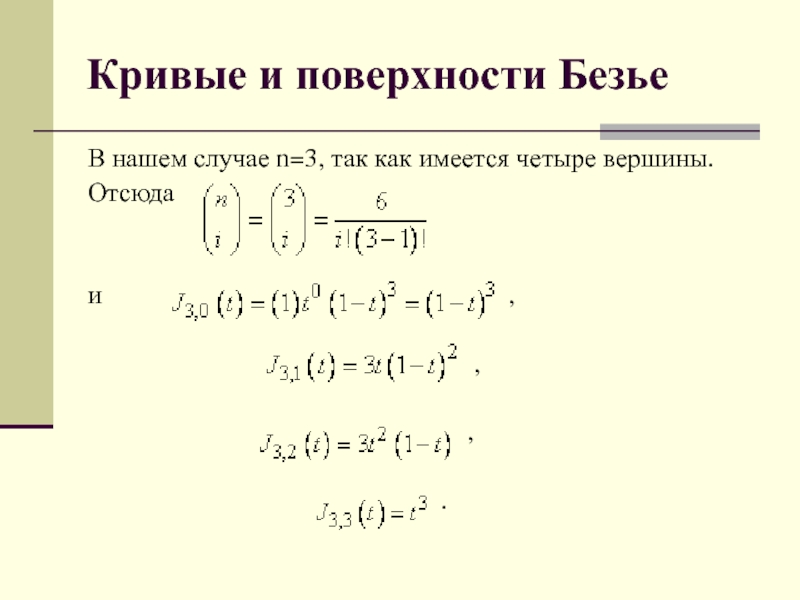

Слайд 21Кривые и поверхности Безье
В нашем случае n=3, так как имеется четыре
вершины.
Отсюда
и
,,
,
.
Слайд 24Кривые и поверхности Безье
Применение:
В компьютерной графике, моделировании, в графических редакторах;
Шрифты
описываются с помощью кривых Безье;
В веб-разработке – для графики на
Canvas (создание растрового двухмерного изображения при помощи скриптов ) или в формате SVG (обеспечения векторной графической поддержки для Web-браузеров );В CSS-анимации, для задания траектории или скорости передвижения.
CSS - Cascading Style Sheets
(каскадные таблицы стилей) –
это язык описания внешнего
вида веб-страницы .
Слайд 25Кривые и поверхности Безье
Недостатки кривых:
С помощью кривых Безье нельзя точно
представить конические сечения;
Алгебраическая степень кривых растет вместе с числом контрольных
точек, что весьма затрудняет численные расчеты..
Слайд 26Кривые и поверхности Безье
Алгоритм перехода от кривых к поверхностям Безье
(1-й способ)
Вводятся образующие кривые Безье, имеющие одинаковую параметризацию.
При каждом значении
параметра по точкам на этих кривых в свою очередь строится кривая Безье. Перемещаясь по образующим кривым, получаем поверхность, которая называется поверхностью Безье на четырёхугольнике.
Областью задания параметров такой поверхности является прямоугольник.
Слайд 28Кривые и поверхности Безье
Естественное обобщение полиномов Бернштейна на случай двух
переменных (второй способ)
Используются сегменты Безье, определяемые с помощью
произведения полиномов Бернштейна
где и = и0(1 - t) + u1t и v = v0 (1 - S) + v1 s; S, t є [0, 1]
Большие куски поверхностей можно получать из
сегментов Безье.
Поверхность, которая задается
таким полиномом, называется
поверхностью Безье на треугольнике.
Слайд 29Кривые и поверхности Безье
Как бороться с алгебраической степенью сложной кривой?
Способ
известен давно – достаточно построить кривую,
состоящую из гладко сопряженных
сегментов, каждый из которых имеет ограниченную алгебраическую степень.
Такие кривые называются сплайнами (Исаак Шёнберг, 1946).
Карл де Бур - “On calculating with B-Splines” (1972), “The
numerical evaluation of B-Splines” (1972) -установлена связь
между геометрической формой составной кривой и
алгебраическим способом ее задания.

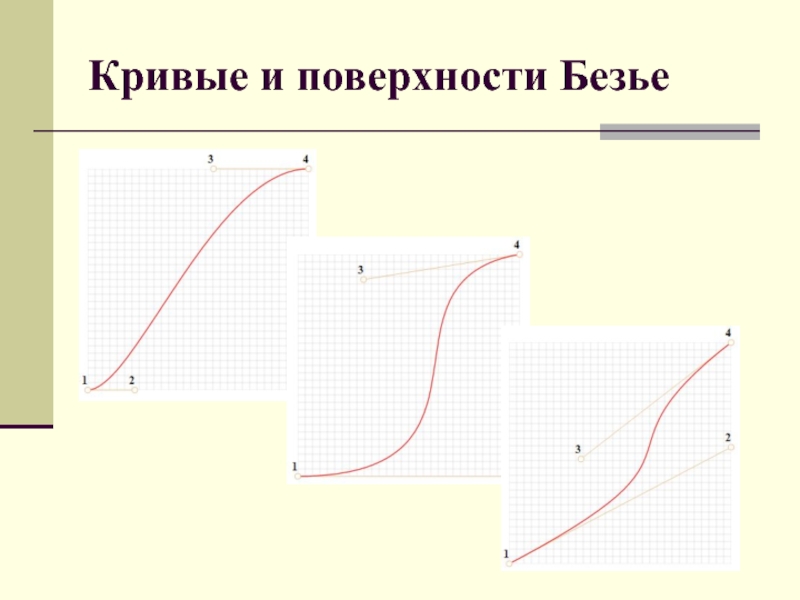

Слайд 30Кривые и поверхности Безье
Однородные В-сплайны (Basic spline) являются обобщением кривых
Безье. Уравнение В-сплайна степени k - 1, определяемого п +
1точками, имеет вид, аналогичный кривой Безье:
,
где сопрягающие функции не являются многочленами
Бернштейна, а определяются следующим рекурсивным образом:
Слайд 31Рациональные кривые и поверхности
Недостаток кривых Безье и В-сплайнов: с их
помощью нельзя
точно аппроксимировать конические сечения
Рациональная кривая Безье:
hi=0,
- обычная поверхность Безье, h0=h1=1, h2=cosθ - дуга окружности
Кен Версприл (1975) - NURBS (non-uniform rational B-spline) –
неоднородные рациональные B-сплайны.
Слайд 32Сплайн-интерполяция
Сплайн (от англ. spline, от flatspline — гибкое лекало, гибкая
плазовая
рейка — полоса металла, используемая для черчения кривых линий)
—функция, область определения которой разбита на конечное число
отрезков, на каждом из которых сплайн совпадает с некоторым
алгебраическим многочленом.
Универсальный математический аппарат для описания, хранения,
преобразования, анализа и представления.
Слайд 33Сплайн-интерполяция
Сплайны представляют собой сегменты Эрмитовых кривых
или В-сплайновых кривых третьей
степени, гладко
совмещенных друг с другом (G2) и проходящих через
задающие их точки.
Сплайновые поверхности состоят из гладко спрягающихся
бикубических лоскутов или
В-сплайновых поверхностей.
Слайд 34Сплайн-интерполяция
Применение:
в системах автоматизированного проектирования для задания линий и поверхностей;
в задачах
перекодировки звукового сигнала;
в описании законов движения;
в задачах прогнозирования;
проектирование автомобильных дорог
(сплайн-трассирование) и т.д.
