Слайд 1Химия функциональных материалов
Магнитные свойств материалов

Химия функциональных материаловМагнитные свойств материалов

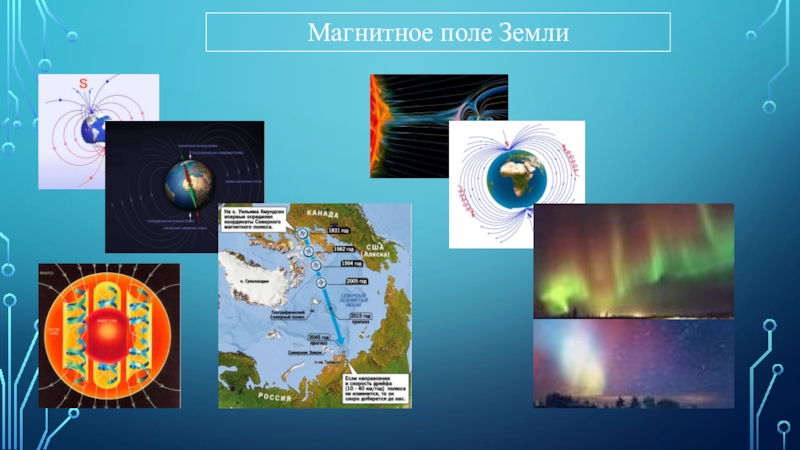

Слайд 5Магнитное поле Земли

Магнитное поле Земли

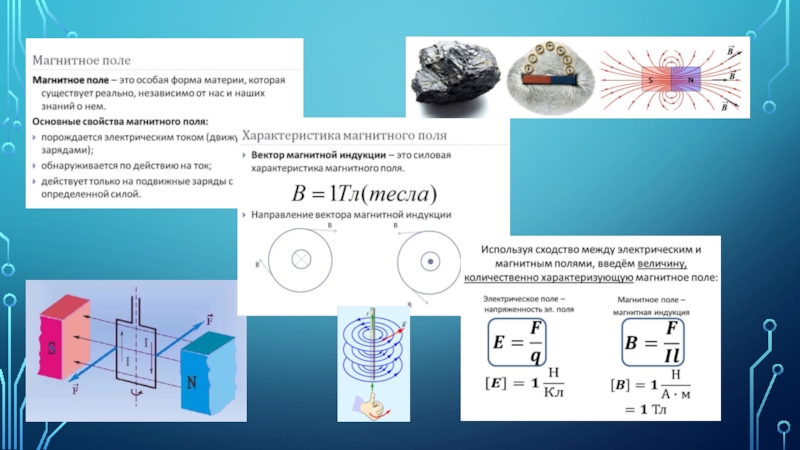

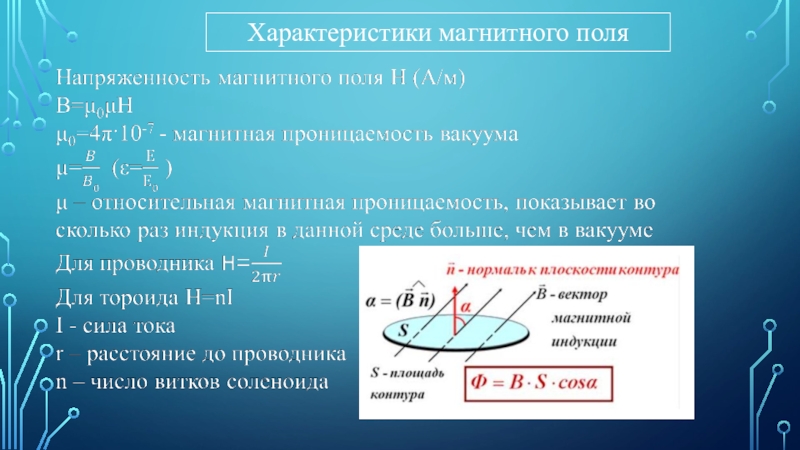

Слайд 6Характеристики магнитного поля

Характеристики магнитного поля

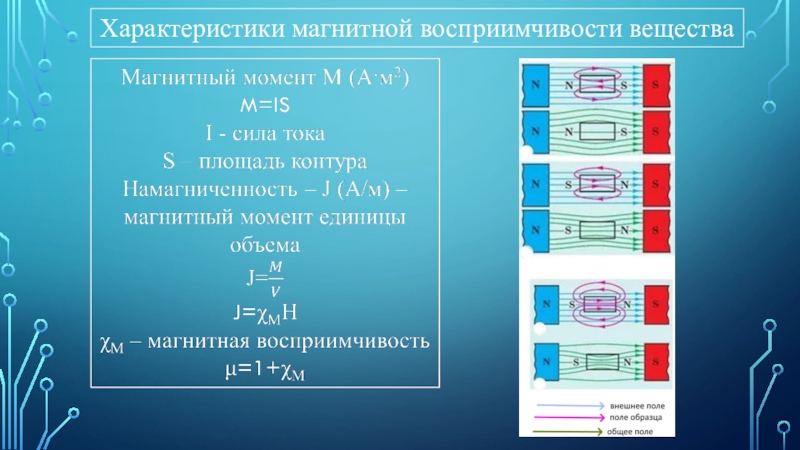

Слайд 7Характеристики магнитной восприимчивости вещества

Характеристики магнитной восприимчивости вещества

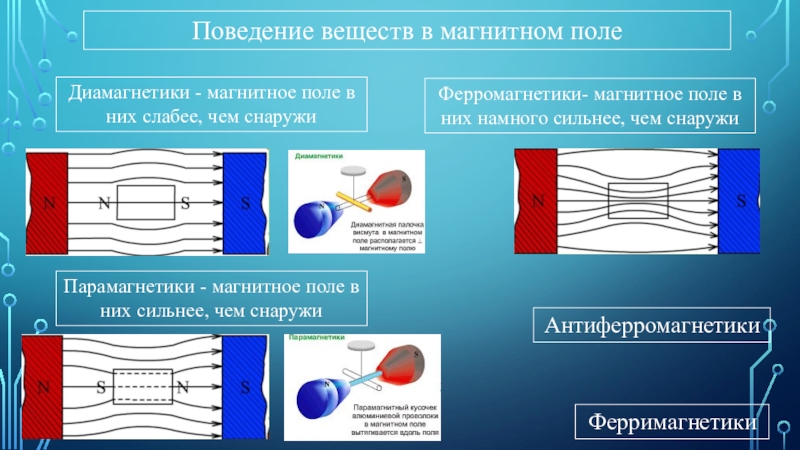

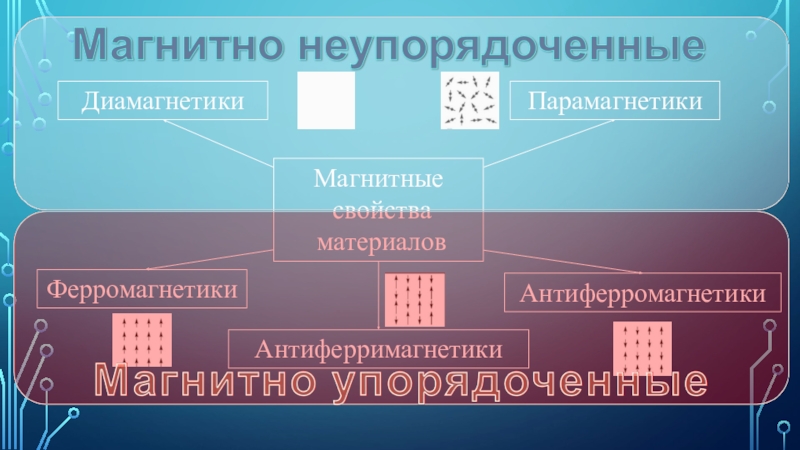

Слайд 8Поведение веществ в магнитном поле
Диамагнетики - магнитное поле в них

слабее, чем снаружи
Антиферромагнетики
Ферримагнетики

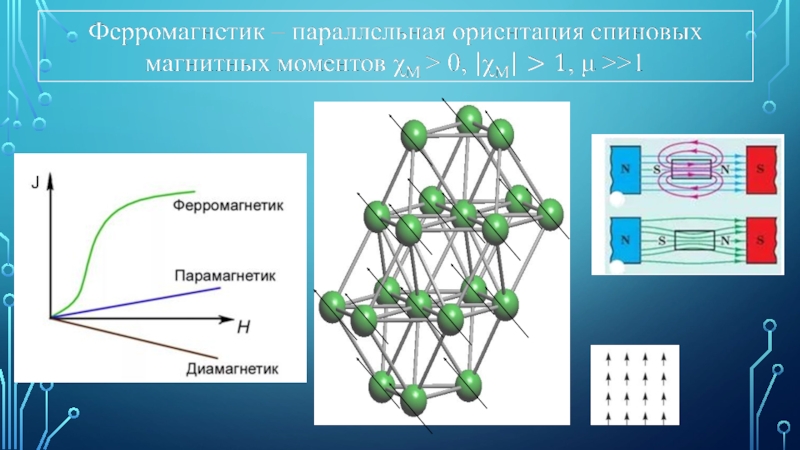

Ферромагнетики- магнитное поле в них намного сильнее,

чем снаружи

Парамагнетики - магнитное поле в них сильнее, чем снаружи

Поведение веществ в магнитном полеДиамагнетики - магнитное поле в них слабее, чем снаружиАнтиферромагнетики ФерримагнетикиФерромагнетики- магнитное поле в

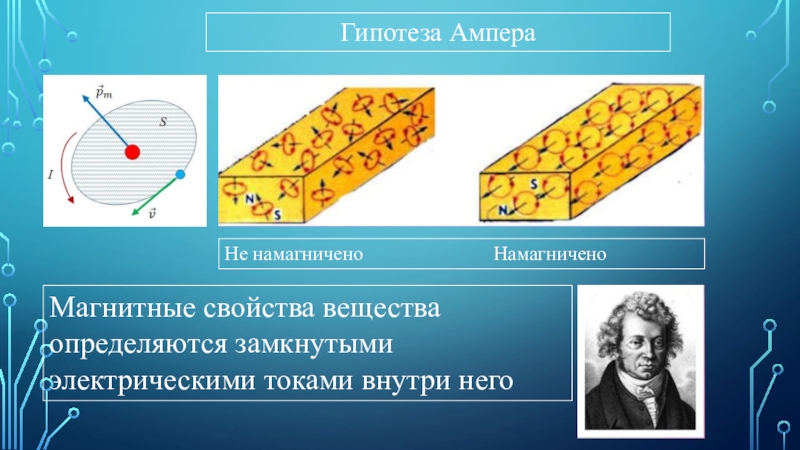

Слайд 9Гипотеза Ампера
Магнитные свойства вещества определяются замкнутыми электрическими токами внутри него


Не намагничено

Намагничено
Гипотеза АмпераМагнитные свойства вещества определяются замкнутыми электрическими токами внутри него Не намагничено

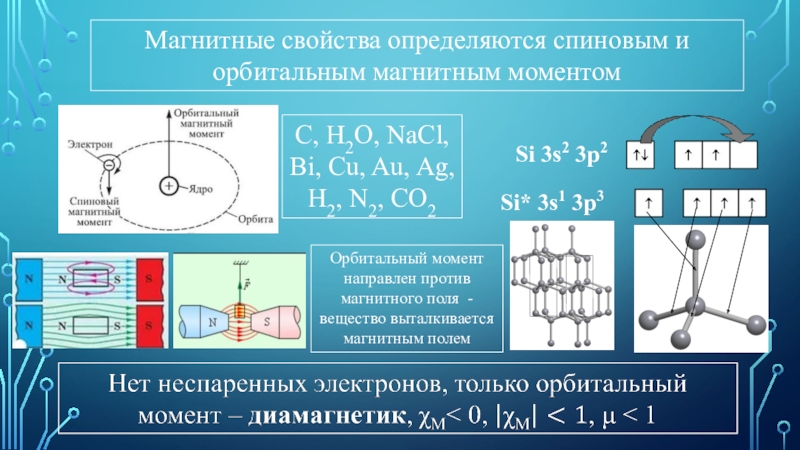

Слайд 10Магнитные свойства определяются спиновым и орбитальным магнитным моментом
С, Н2О,

NaCl, Bi, Cu, Au, Ag, H2, N2, CO2

Магнитные свойства определяются спиновым и орбитальным магнитным моментом С, Н2О, NaCl, Bi, Cu, Au, Ag, H2, N2,

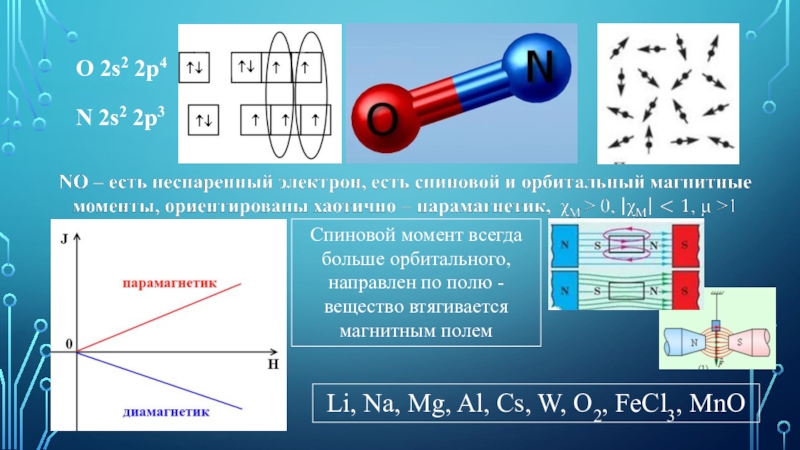

Слайд 11Li, Na, Mg, Al, Cs, W, O2, FeCl3, MnO

Li, Na, Mg, Al, Cs, W, O2, FeCl3, MnO

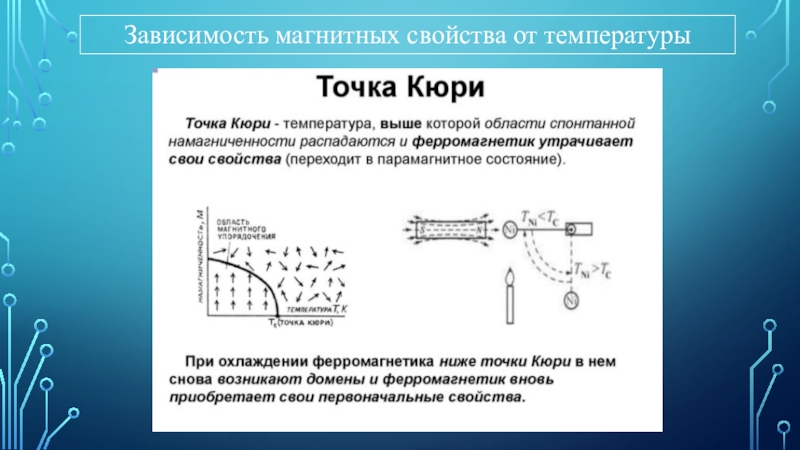

Слайд 14Зависимость магнитных свойства от температуры

Зависимость магнитных свойства от температуры

Слайд 15Магнитные свойства лантаноидов

Магнитные свойства лантаноидов

Слайд 16Металлические магнитные материалы: ферромагнетики (Fe, Co, Ni, Ln) антиферромагнетики (Cr,

Mn, Ln)

Металлические магнитные материалы: ферромагнетики (Fe, Co, Ni, Ln) антиферромагнетики (Cr, Mn, Ln)

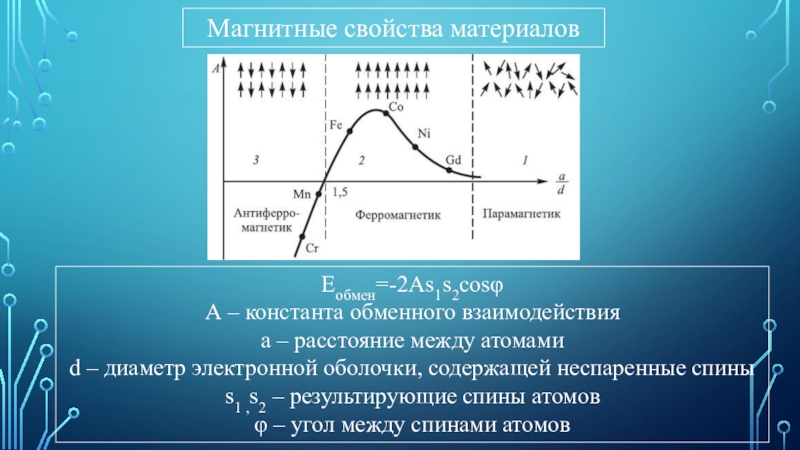

Слайд 17Магнитные свойства материалов
Еобмен=-2As1s2cosφ
А – константа обменного взаимодействия
а – расстояние между

атомами
d – диаметр электронной оболочки, содержащей неспаренные спины
s1 ,s2 –

результирующие спины атомов
φ – угол между спинами атомов
Магнитные свойства материаловЕобмен=-2As1s2cosφА – константа обменного взаимодействияа – расстояние между атомамиd – диаметр электронной оболочки, содержащей неспаренные

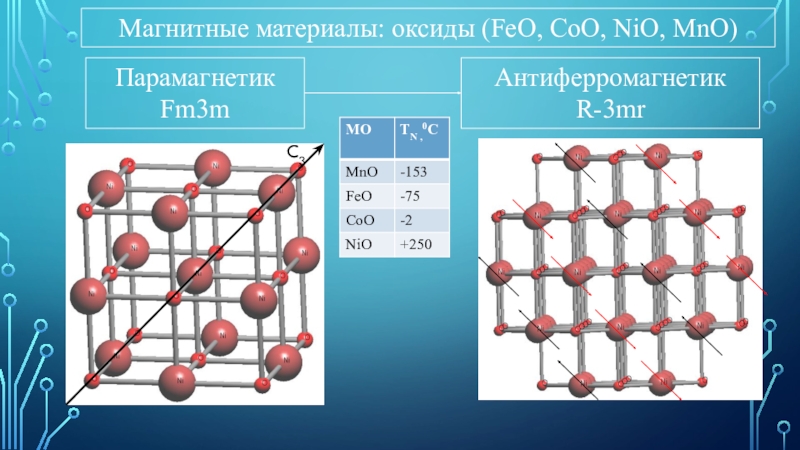

Слайд 18Магнитные материалы: оксиды (FeО, CoО, NiО, MnО)
Парамагнетик
Fm3m
Антиферромагнетик
R-3mr

Магнитные материалы: оксиды (FeО, CoО, NiО, MnО)ПарамагнетикFm3mАнтиферромагнетикR-3mr

Слайд 19Магнитные
свойства
материалов

Магнитные свойства материалов

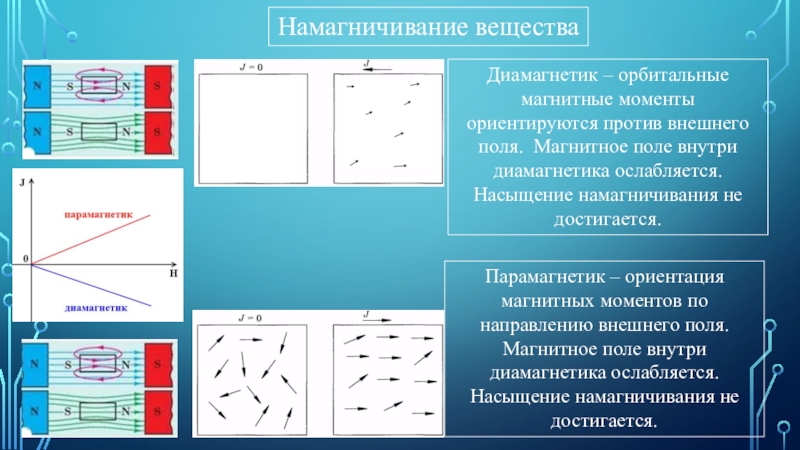

Слайд 20Намагничивание вещества
Диамагнетик – орбитальные магнитные моменты ориентируются против внешнего

поля. Магнитное поле внутри диамагнетика ослабляется. Насыщение намагничивания не достигается.


Парамагнетик – ориентация магнитных моментов по направлению внешнего поля. Магнитное поле внутри диамагнетика ослабляется. Насыщение намагничивания не достигается.

Намагничивание вещества Диамагнетик – орбитальные магнитные моменты ориентируются против внешнего поля. Магнитное поле внутри диамагнетика ослабляется. Насыщение

Слайд 21Ферромагнетики - доменная структура, Насыщение намагничивания достигается при небольших полях
Домен

– область ферромагнетика, с одинаковой ориентацией спинов → намагниченная

Ферромагнетики - доменная структура, Насыщение намагничивания достигается при небольших поляхДомен – область ферромагнетика, с одинаковой ориентацией спинов

Слайд 22Магнитная анизотропия -
- зависимость намагниченности от направлений в кристалле
НЛН –

направление легкого намагничивания
НТН – направление трудного намагничивания

Магнитная анизотропия -- зависимость намагниченности от направлений в кристаллеНЛН – направление легкого намагничиванияНТН – направление трудного намагничивания

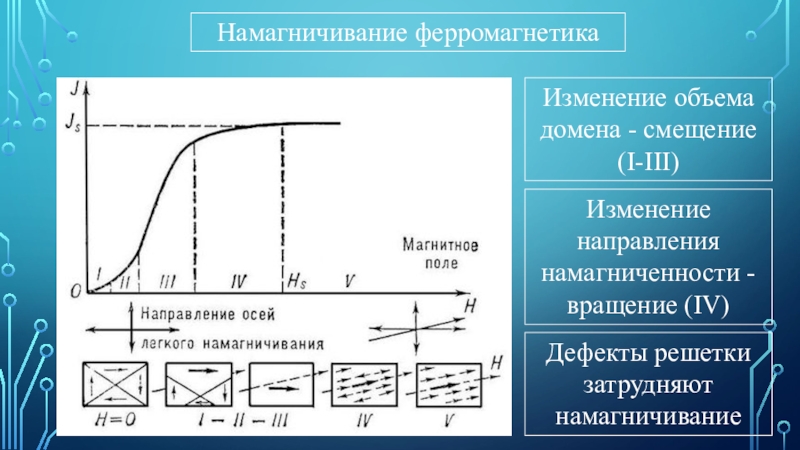

Слайд 23Намагничивание ферромагнетика
Изменение объема домена - смещение (I-III)
Изменение направления намагниченности -

вращение (IV)
Дефекты решетки затрудняют намагничивание

Намагничивание ферромагнетикаИзменение объема домена - смещение (I-III)Изменение направления намагниченности - вращение (IV)Дефекты решетки затрудняют намагничивание

Слайд 24Петля гистерезиса
Bs – индукция насыщения
Br – остаточная индукция
Hc –коэрцитивная сила

– характеризует способность ферромагнетика сохранять намагниченное состояние
Магнитный гистерезис – отставание

магнитной индукции (намагниченности) от напряженности поля из-за инерционности сдвига доменных стенок и вращения вектора намагниченности
Петля гистерезисаBs – индукция насыщенияBr – остаточная индукцияHc –коэрцитивная сила – характеризует способность ферромагнетика сохранять намагниченное состояниеМагнитный

Слайд 25Энергетические потери на гистерезис в ферромагнетике
Js – намагниченность насыщения
Jr –

остаточная намагниченность
Hc –коэрцитивная сила

Энергетические потери на гистерезис в ферромагнетикеJs – намагниченность насыщенияJr – остаточная намагниченностьHc –коэрцитивная сила

Слайд 26Ферромагентики - зависимость магнитной проницаемости (μ) от Н нелинейна

Ферромагентики - зависимость магнитной проницаемости (μ) от Н нелинейна

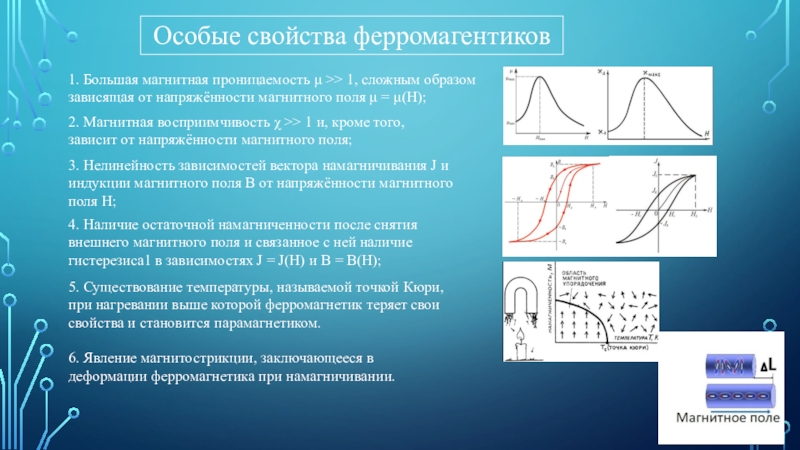

Слайд 27Особые свойства ферромагентиков
4. Наличие остаточной намагниченности после снятия внешнего магнитного

поля и связанное с ней наличие гистерезиса1 в зависимостях J

= J(H) и B = B(H);
Особые свойства ферромагентиков4. Наличие остаточной намагниченности после снятия внешнего магнитного поля и связанное с ней наличие гистерезиса1

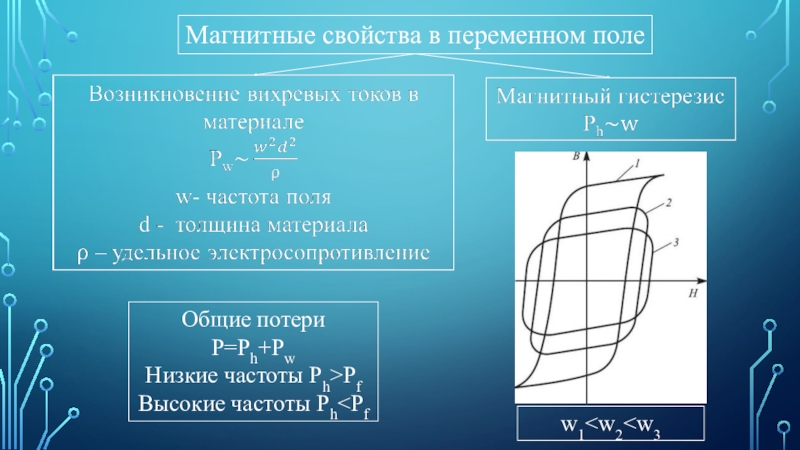

Слайд 28Магнитные свойства в переменном поле
Общие потери
P=Ph+Pw
Низкие частоты Ph>Pf
Высокие частоты Ph

Магнитные свойства в переменном полеОбщие потериP=Ph+PwНизкие частоты Ph>PfВысокие частоты Ph

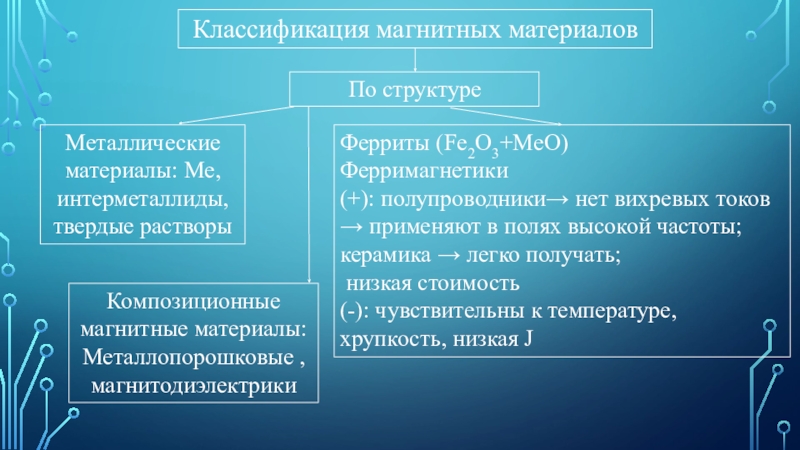

Слайд 29Классификация магнитных материалов
По структуре

Классификация магнитных материаловПо структуре

Слайд 31Структурный тип шпинели (феррошпинели)
MeFe2O4, Ме = Zn, Cd, Ni,

Co, Mn…, КПУ атомов О
Нормальная шпинель
(Mg – тетраэдр, Fe-

октаэдр)

Обращенная шпинель
(½ Fe – тетраэдр, ½ Fe, Mg- октаэдр)

Структурный тип шпинели (феррошпинели) MeFe2O4, Ме = Zn, Cd, Ni, Co, Mn…, КПУ атомов ОНормальная шпинель (Mg

Слайд 32Спины тетраэдрических ионов антипараллельны спинам октаэдрических ионов
Полностью обращенная шпинель –

антиферромагнетик (CdFe2O4),
частично обращенная – ферримагнетик (MgFe2O4)

Спины тетраэдрических ионов антипараллельны спинам октаэдрических ионовПолностью обращенная шпинель – антиферромагнетик (CdFe2O4), частично обращенная – ферримагнетик (MgFe2O4)

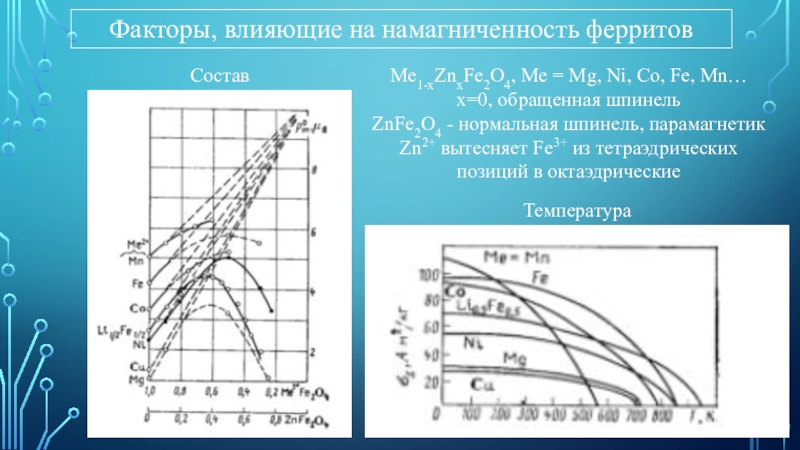

Слайд 33Me1-xZnxFe2O4, Ме = Mg, Ni, Co, Fe, Mn…
x=0, обращенная шпинель
ZnFe2O4

- нормальная шпинель, парамагнетик
Zn2+ вытесняет Fe3+ из тетраэдрических позиций в октаэдрические
Факторы, влияющие

на намагниченность ферритов
Me1-xZnxFe2O4, Ме = Mg, Ni, Co, Fe, Mn…x=0, обращенная шпинельZnFe2O4 - нормальная шпинель, парамагнетикZn2+ вытесняет Fe3+ из тетраэдрических позиций

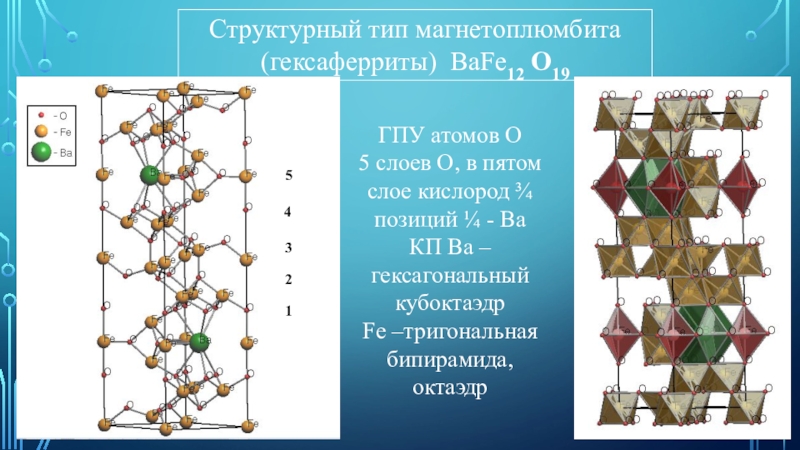

Слайд 35Структурный тип магнетоплюмбита (гексаферриты) BaFe12 O19
ГПУ атомов О
5 слоев О,

в пятом слое кислород ¾ позиций ¼ - Ва
КП Ва

– гексагональный кубоктаэдр
Fe –тригональная бипирамида, октаэдр

Структурный тип магнетоплюмбита (гексаферриты) BaFe12 O19 ГПУ атомов О5 слоев О, в пятом слое кислород ¾ позиций ¼

Слайд 36Структурный тип перовскита (ортоферриты)
LnFeO3
Ln/CaMnO3

Структурный тип перовскита (ортоферриты)LnFeO3 Ln/CaMnO3

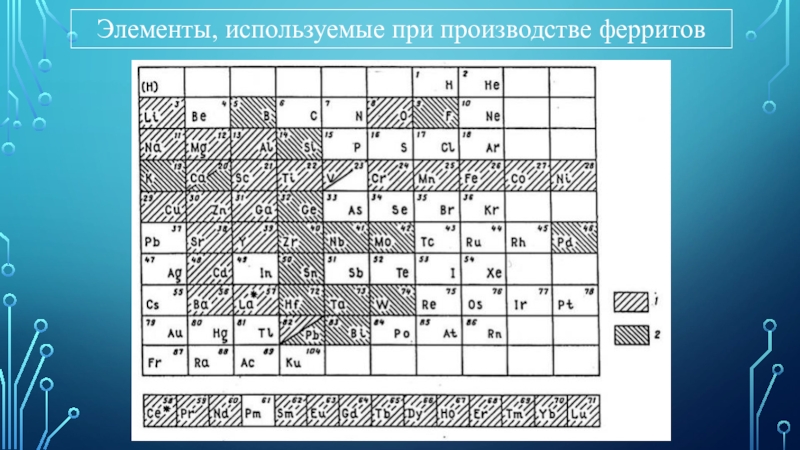

Слайд 39Элементы, используемые при производстве ферритов

Элементы, используемые при производстве ферритов

Слайд 41Классификация магнитных материалов
По свойствам и назначению

Классификация магнитных материаловПо свойствам и назначению

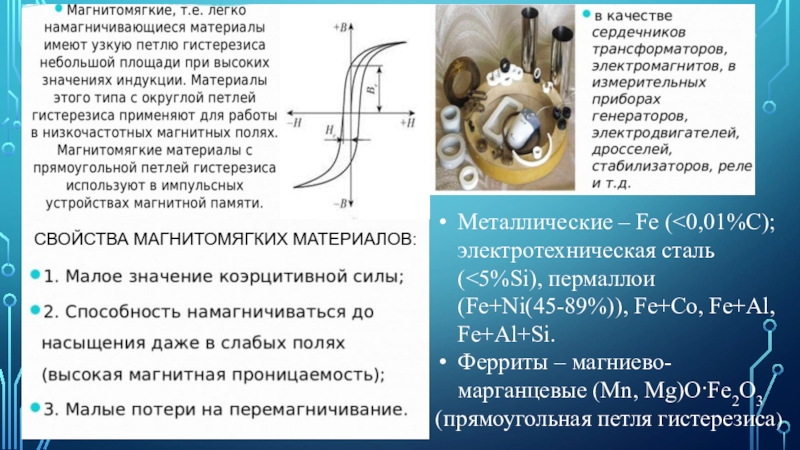

Слайд 42Примеры магнитных материалов

Примеры магнитных материалов

Слайд 43Металлические – Fe (

Fe+Al, Fe+Al+Si.

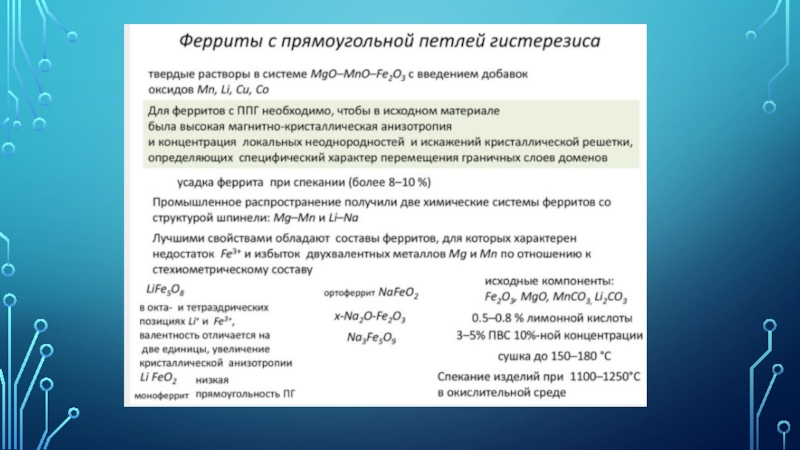

Ферриты – магниево-марганцевые (Mn, Mg)O·Fe2O3
(прямоугольная петля гистерезиса)

Металлические – Fe (

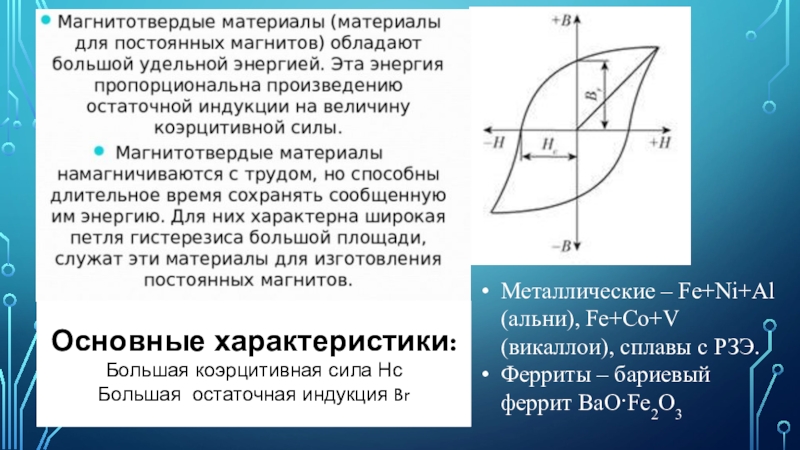

Слайд 44Металлические – Fe+Ni+Al (альни), Fe+Co+V (викаллои), сплавы с РЗЭ.
Ферриты –

бариевый феррит ВаO·Fe2O3

Металлические – Fe+Ni+Al (альни), Fe+Co+V (викаллои), сплавы с РЗЭ.Ферриты – бариевый феррит ВаO·Fe2O3

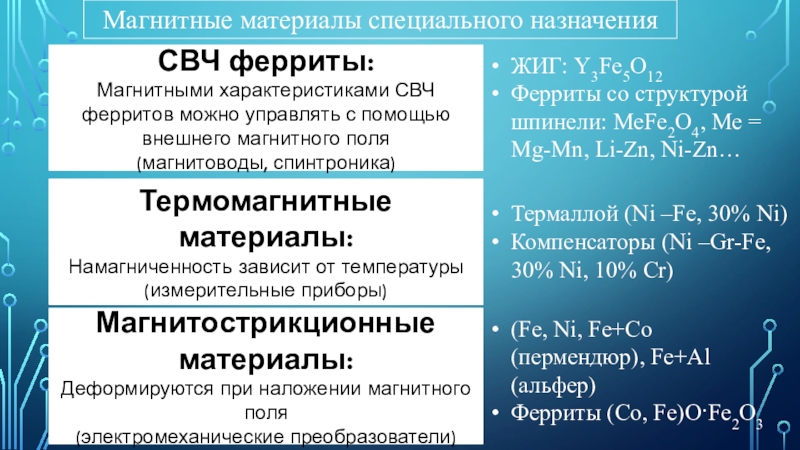

Слайд 46СВЧ ферриты:
Магнитными характеристиками СВЧ ферритов можно управлять с помощью внешнего

магнитного поля
(магнитоводы, спинтроника)
ЖИГ: Y3Fe5O12
Ферриты со структурой шпинели: MeFe2O4, Ме

= Mg-Mn, Li-Zn, Ni-Zn…

Термомагнитные материалы:
Намагниченность зависит от температуры (измерительные приборы)

Термаллой (Ni –Fe, 30% Ni)
Компенсаторы (Ni –Gr-Fe, 30% Ni, 10% Cr)

Магнитострикционные материалы:
Деформируются при наложении магнитного поля
(электромеханические преобразователи)

(Fe, Ni, Fe+Co (пермендюр), Fe+Al (альфер)
Ферриты (Co, Fe)O·Fe2O3

Магнитные материалы специального назначения

СВЧ ферриты:Магнитными характеристиками СВЧ ферритов можно управлять с помощью внешнего магнитного поля (магнитоводы, спинтроника)ЖИГ: Y3Fe5O12Ферриты со структурой

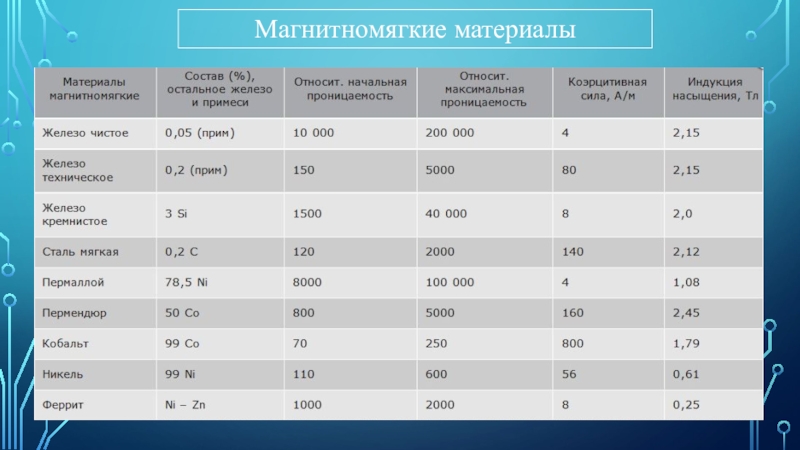

Слайд 48Магнитномягкие материалы

Магнитномягкие материалы

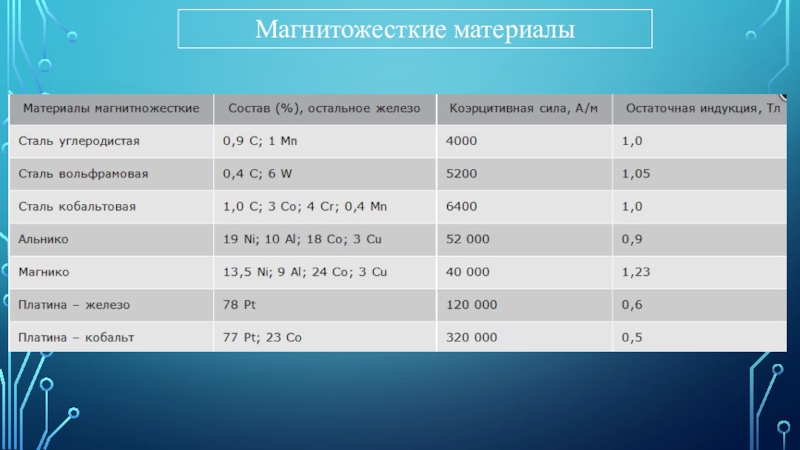

Слайд 49Магнитожесткие материалы

Магнитожесткие материалы

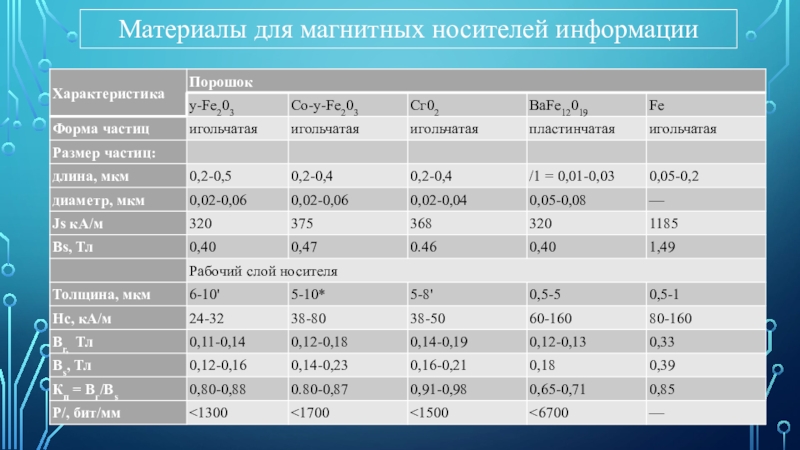

Слайд 50Материалы для магнитных носителей информации

Материалы для магнитных носителей информации
