Слайд 1
Информационные сети  и  телекоммуникации
Текст слайда:

Информационные сети и телекоммуникации


Слайд 2
Распределения курса по видам занятийЛекции – 3 х 16 = 48 часовЛабораторные работы – 4 х 8
Текст слайда:

Распределения курса по видам занятий

Лекции – 3 х 16 = 48 часов
Лабораторные работы – 4 х 8 =32 часа
Курсовой проект – 60 часов
Индивидуальные занятия – 24 часа
Консультатции – 5 часов
Экзамен – 7,5 часов


Слайд 3
Рекомендуемая литература (1)Основная:В.А. Галкин, Ю.А. Григорьев. Телекоммуникации и сети. Уч. пособие для вузов. М.:МГТУ. 2003 г. 607
Текст слайда:

Рекомендуемая литература (1)

Основная:
В.А. Галкин, Ю.А. Григорьев. Телекоммуникации и сети. Уч. пособие для вузов. М.:МГТУ. 2003 г. 607 с.
В.Л. Бройдо. Вычислительные системы, сети и телекоммуникации. Уч. пособие для вузов. 2002 г. 688 с.
Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы: Учеб. Пособие для вузов. – СПб.: Питер. 2000.-668 с.
Компьютерные сети. Учебный курс / Пер. С англ. М.: Издательский отдел «Русская редакция» ТОО, «Channel Trading Ltd.». - 1997.- 696 с.
Кулаков Ю.А., Луцкий Г.М. Локальные сети. – Киев: ЮНИОР, 1998.-336 с.
Кулаков Ю.А., Омелянский С.В.. Компьютерные сети. Выбор установка, использование и администрирование. – Киев: ЮНИОР, 1999.-537 с.
Новиков Ю.В., Кондратенко С.В. – Локальные сети: архитектура, алгоритмы, проектирование. М.: Издательство ЭКОМ, 2001.-312 с.
Пескова С.А. и др. Сети и телекоммуникации. М., 2006


Слайд 4
Рекомендуемая литература (2)Дополнительная :Олифер В.Г., Олифер Н.А. Сетевые операционные системы. – СПб.: Питер. 2001.-538 с.Логутенко О.И. Современные
Текст слайда:

Рекомендуемая литература (2)

Дополнительная :
Олифер В.Г., Олифер Н.А. Сетевые операционные системы. – СПб.: Питер. 2001.-538 с.
Логутенко О.И. Современные модемы. М.:Эко-Трендз 2002 г. 343 с.
Сетевые возможности Windows 95. Настольная книга пользователя. 1997.-432 с.
Корпоративные территориальные сети. Создание корпоративных сетей. Технические средства связи. 1997. -152 с.
Фролов А.В. Фролов Г.В. Локальные сети персональных компьютеров. Монтаж сети, установка программного обеспечения. 2-е издание, стереотипное. М.: «ДИАЛОГ-МИФИ», 1994. -176 с.
Компьютерная связь через модем. Учеб. пособие / А.Н. Гаврилов. Рязан. гос. радиотехн. акад. Рязань, 1996. - 64 с.
Лазарев В.Г. Интеллектуальные цифровые сети. М.: 1996 г.
Телекоммуникационные технологии: Методическое пособие. 1997. -220 с.
Уайдер С. Справочник по технологиям и средствам связи. 2000. - 429 с.
И.В. Прохоров, А.И. Толстой. Телекоммуникационные сети: Уч. Пособие. М.: МИФИ, 1996. -64 с.


Слайд 5
Понятие информационных сетей и телекоммуникацийТелекоммуникации (от греческого слова tele – расстояние и слова communication – связь, коммуникация)
Текст слайда:

Понятие информационных сетей и телекоммуникаций

Телекоммуникации (от греческого слова tele – расстояние и слова communication – связь, коммуникация) – системы передачи информации на расстояние.
Информационные или телекоммуникационные сети – совокупность технических средств для обмена информацией на расстоянии.


Слайд 6
Виды информационных сетей и телекоммуникацийТелефонные сети общего пользования (ТФОП)Сети радиотелефонной связиСистемы спутниковой связиСистемы сотовой связи Системы пейджинговой
Текст слайда:

Виды информационных сетей и телекоммуникаций

Телефонные сети общего пользования (ТФОП)
Сети радиотелефонной связи
Системы спутниковой связи
Системы сотовой связи
Системы пейджинговой связи
Системы передачи документации (телеграфная и факсимильная связь – передача графических изображений)
Компьютерные сети
Телемеханические системы (системы дистанционного контроля и управления распределенными объектами)


Слайд 7
Общие сведения  о компьютерных сетях
Текст слайда:

Общие сведения о компьютерных сетях


Слайд 8
    Основные понятия компьютерных сетейКомпьютерная сеть (network) – это группа компьютеров, объединенных с помощью передающей среды и сетевых
Текст слайда:

    Основные понятия компьютерных сетей

Компьютерная сеть (network) – это группа компьютеров, объединенных с помощью передающей среды и сетевых технических средств с целью совместного использования данных и сетевых ресурсов.

Данные – сообщения, представленные в цифровой форме.
Передающая среда – электрические или оптические кабели, радиоэфир.
Сетевые технические средства – кабели, коннекторы, сетевые адаптеры (карты), модемы, репиторы, концентраторы, мосты, коммутаторы, маршрутизаторы, шлюзы и др.
Сетевые ресурсы - дисковая память, принтеры, сканеры, плоттеры, модемы, программный продукт.


Слайд 9
Эффективное управление современным производством или фирмой невозможно без непрерывного отслеживания производственного процесса, состояний коммерческого и финансового рынков,
Текст слайда:

Эффективное управление современным производством или фирмой невозможно без непрерывного отслеживания производственного процесса, состояний коммерческого и финансового рынков, без оперативной координации деятельности всех филиалов и сотрудников.
Реализация этих задач требует совместного участия большого числа различных специалистов, часто территориально удаленных друг от друга.
Повысить эффективность взаимодействия этих специалистов и производства или фирмы призваны информационно-вычислительные или компьютерные сети.
В настоящее время Интернет – глобальная компьютерная сеть – самый популярный источник информации.

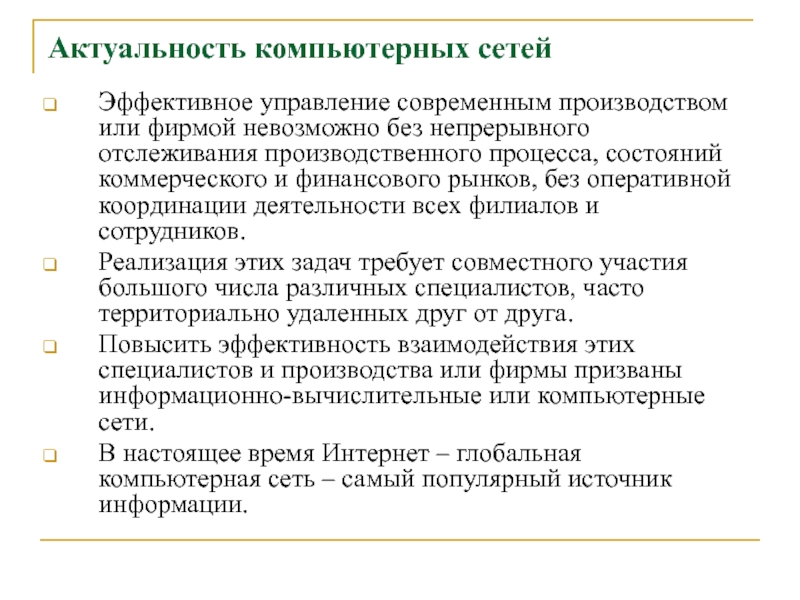

Актуальность компьютерных сетей


Слайд 10
Назначение компьютерных сетей 	Основное назначение компьютерных сетей - предоставление информационно-вычислительных услуг пользователям сети путем организации удобного и
Текст слайда:

Назначение компьютерных сетей


Основное назначение компьютерных сетей - предоставление информационно-вычислительных услуг пользователям сети путем организации удобного и надежного доступа к ресурсам, распределенным в этой сети.
В последние годы подавляющая часть услуг большинства сетей лежит в сфере информационного обслуживания.


Слайд 11
Две технологии работы с компьютеромВ автономной среде, т.е. с компьютером, который не подключен к сети.В условиях сетевого
Текст слайда:

Две технологии работы с компьютером

В автономной среде, т.е. с компьютером, который не подключен к сети.
В условиях сетевого взаимодействия, т.е. когда компьютер подключен к сети.



Слайд 12
Преимущества работы в условиях сетевого взаимодействиявозможность передачи файлов с одного компьютера на другой;возможность распределенной обработки информации на
Текст слайда:

Преимущества работы в условиях сетевого взаимодействия

возможность передачи файлов с одного компьютера на другой;
возможность распределенной обработки информации на нескольких компьютерах;
совместное использование дорогостоящей аппаратуры и программных продуктов (сетевых ресурсов).
Т.о., сетевое взаимодействие обеспечивает:
дополнительные функциональные возможности (передача данных, распределенная обработка),
значительную экономию денежных средств.


Слайд 13
Клиент и сервер В компьютерных сетях широко используются понятия клиент и сервер На аппаратном уровне под сервером
Текст слайда:

Клиент и сервер

В компьютерных сетях широко используются понятия клиент и сервер
На аппаратном уровне под сервером понимается компьютер, предоставляющий свои ресурсы другим компьютерам, которые называют клиентами или рабочими станциями. Сам сервер не использует ресурсы других компьютеров.
В сети может быть несколько серверов. Не обязательно, что сервер - это самый мощный компьютер.
Специфический тип сервера - это сетевой принтер.
Сервер может быть выделенным и невыделенным:
выделенный сервер - это сервер, занимающийся только сетевыми задачами;
невыделенный сервер может заниматься помимо обслуживания сети и другими задачами.
С рабочих станций пользователи получают доступ к ресурсам компьютерной сети.
Каждый компьютер может быть одновременно как клиентом, так и сервером.
На программном уровне под сервером и клиентом понимаются программы или приложения, выполняющие, соответственно, функции предоставления и использования сетевых ресурсов.


Слайд 14
Серверные и одноранговые сети В одноранговой сети все компьютеры равноправны – могут выполнять как функции клиента, так
Текст слайда:

Серверные и одноранговые сети

В одноранговой сети все компьютеры равноправны – могут выполнять как функции клиента, так и сервера.
В серверной сети (с централизованным управлением) функции сервера и клиента разделены и принадлежат определенным компьютерам.


Слайд 15
Виды компьютерных сетей Компьютерные сети подразделяются на:локальные (ЛВС - локальные или LAN — Local Area Network);региональные (РВС
Текст слайда:

Виды компьютерных сетей

Компьютерные сети подразделяются на:
локальные (ЛВС - локальные или LAN — Local Area Network);
региональные (РВС или MAN — Metropolitan Area Network);
глобальные (ГВС или WAN — Wide Area Network).


Слайд 16
Понятие ЛВС (1)Существуют разные определения локальной сети. В эти определения авторы закладывают разные отличительные признаки, в числе
Текст слайда:

Понятие ЛВС (1)

Существуют разные определения локальной сети. В эти определения авторы закладывают разные отличительные признаки, в числе которых:

территориальный,
количество компьютеров, объединяемых ЛВС,
характер среды распространения сигналов (однородная или неоднородная),
скорость передачи данных.


Слайд 17
Понятие ЛВС (2)Наиболее точно представляется определить ЛВС как систему, которая позволяет не замечать задержек связи, т.е. как
Текст слайда:

Понятие ЛВС (2)

Наиболее точно представляется определить ЛВС как систему, которая позволяет не замечать задержек связи, т.е. как систему, в которой компьютеры объединены в один виртуальный компьютер, ресурсы которого могут быть доступны любому пользователю, причем этот доступ не менее удобен, чем доступ к ресурсам собственного компьютера. Под удобством в первую очередь понимается высокая скорость доступа, при которой обмен данными между приложениями происходит незаметно для пользователя. Под такое определение не попадают ни глобальные сети, ни медленная связь через последовательный порт компьютера.
Из такого определения следует, что скорость передачи по ЛВС должна расти с ростом быстродействия компьютеров. Это и наблюдается на практике. Если раньше приемлемой считалась скорость 1-10 Мбит/с, то сейчас среднескоростной считается сеть, работающая со скоростью 100 Мбит/с и входят в жизнь сети со скоростью передачи 1000 Мбит/с и более. При меньших скоростях сеть станет узким местом, будет замедлять работу объединенного виртуального компьютера.


Слайд 18
Отличительные признаки ЛВС высокая скорость передачи данных;низкий уровень ошибок или высокая достоверность приема (допустимая вероятность ошибок должна
Текст слайда:

Отличительные признаки ЛВС

высокая скорость передачи данных;
низкий уровень ошибок или высокая достоверность приема (допустимая вероятность ошибок должна быть порядка 10-7-10-8);
Ограниченное число компьютеров, подключаемых к сети;
качественные, специально прокладываемые линии связи (в тоже время в жизнь входят беспроводные ЛВС – wireless network).


Слайд 19
Назначение ЛВСЛВС применяются для:совместного использования ресурсов (дисковой память, принтеры, сканеры, выход в глобальную сеть),совместной (распределенной) обработки информации,
Текст слайда:

Назначение ЛВС

ЛВС применяются для:
совместного использования ресурсов (дисковой память, принтеры, сканеры, выход в глобальную сеть),
совместной (распределенной) обработки информации, что позволяет многократно ускорить решение сложных математических задач;
оперативного обмена информацией;
управления сложными технологическими процессами.


Слайд 20
Содержательная сторона передаваемой в ЛВС информацииПо ЛВС может передаваться самая разная информация, представленная в цифровой форме, т.е.
Текст слайда:

Содержательная сторона передаваемой в ЛВС информации

По ЛВС может передаваться самая разная информация, представленная в цифровой форме, т.е. данные, а именно:
документы,
электронные письма,
телефонные разговоры,
изображения (в том числе и полноцветные динамические) и т.д.


Слайд 21
Быстродействие сети и ширина спектра сигналов, представляющих передаваемых по сети данныеu(t) – передаваемое непрерывное сообщение,Δt – шаг
Текст слайда:

Быстродействие сети и ширина спектра сигналов, представляющих передаваемых по сети данные

u(t) – передаваемое непрерывное сообщение,
Δt – шаг дискретизации сообщения u(t),
Δf – ширина спектра сообщения,
ui – дискретный отсчет сообщения (данные);
B – скорость передачи данных.
Увеличение ширины спектра передаваемого сообщения требует увеличения скорости передачи данных.

Задача передачи полноцветных динамических изображений предъявляет самые высоки требования к быстродействию ЛВС. Это вытекает из того, что сигналы u(t), представляющие эти изображения являются быстроменяющимися, а значит широкополосными. Шаг дискретизации таких сигналов мал, и, следовательно, скорость их передачи велика.


Слайд 22
Недостатки ЛВСВсегда следует помнить следующее.1. Установка ЛВС сопряжена с дополнительными затратами:на приобретения сетевого оборудования, сетевого программного обеспечения,
Текст слайда:

Недостатки ЛВС


Всегда следует помнить следующее.
1. Установка ЛВС сопряжена с дополнительными затратами:
на приобретения сетевого оборудования,
сетевого программного обеспечения,
прокладку сетевого кабеля,
обучение персонала,
оплату специалиста, занимающегося управлением доступом к ресурсам и обслуживанием сети, а также отвечающего за безопасность информации в сети (сохранность и защиту от несанкционированного доступа) – сетевого администратора.
2. Сеть – прекрасная среда для распространения компьютерных вирусов. Поэтому следует принимать особые меры для защиты от вирусов.
3. Перемещение компьютеров в установленной сети сопряжено с определенными трудностями. Хотя этот недостаток не распространяется на структурированные сети, в которых рабочие станции подключаются к заранее размещенным точкам подключения, и беспроводные ЛВС (wireless networks).


Слайд 23
Понятие корпоративной сетиЛВС отдельных предприятий, фирм, банков, офисов, корпораций, имеющие пользователей, расположенных в разных помещениях и использующие
Текст слайда:

Понятие корпоративной сети


ЛВС отдельных предприятий, фирм, банков, офисов, корпораций, имеющие пользователей, расположенных в разных помещениях и использующие инфраструктуру глобальной сети Интернет, называют корпоративными сетями или сетями интранет (intranet).


Слайд 24
Понятие глобальной сетиГлобальные сети не отвечают требованиям, предъявляемым к ЛВС. Для них характерно следующее:рассчитаны на неограниченное число
Текст слайда:

Понятие глобальной сети

Глобальные сети не отвечают требованиям, предъявляемым к ЛВС. Для них характерно следующее:
рассчитаны на неограниченное число абонентов;
часто используют низкокачественные каналы связи и низкую скорость передачи данных: десятки - сотни Кбит/с;
в глобальных сетях важно не качество связи, а факт ее существования.
Т.о., глобальная сеть – это сеть, охватывающая большую территорию и обладающая вышеуказанными признаками.
Примером глобальной сети является сеть Internet, охватывающая весь земной шар, известная по аббревиатуре www – world wide web – «всемирная паутина».


Слайд 25
Региональные сетиИногда выделяют еще один класс компьютерных сетей – региональные или городские сети (MAN – Metropolitan Area
Текст слайда:

Региональные сети

Иногда выделяют еще один класс компьютерных сетей – региональные или городские сети (MAN – Metropolitan Area Network), которые ближе к глобальным, хотя имеют черты локальных сетей – например, высококачественные каналы связи и сравнительно высокая скорость передачи данных. В принципе городская сеть может быть локальной, со всеми ее преимуществами.
Региональные сети связывают абонентов города, района, области или даже небольшой страны. Расстояния между абонентами региональной ИВС составляют десятки - сотни километров.
По мере развития систем телекоммуникаций все труднее проводить границу между ЛВС и ГВС.


Слайд 26
Архитектура компьютерных сетей (1)Компьютерная сеть не является простым объединением компьютеров, а представляет собой достаточно сложную систему, имеет
Текст слайда:

Архитектура компьютерных сетей (1)

Компьютерная сеть не является простым объединением компьютеров, а представляет собой достаточно сложную систему, имеет свою архитектуру, которая определяется такими понятиями как: топология, протоколы, интерфейсы, сетевые аппаратные и программные средства (рис.1.1)

Рис.1.1. Основные компоненты архитектуры компьютерной сети


Слайд 27
Архитектура компьютерных сетей (2)Сетевые аппаратные средства – это различные устройства, обеспечивающие объединение компьютеров в единую компьютерную сеть.Интерфейсы
Текст слайда:

Архитектура компьютерных сетей (2)

Сетевые аппаратные средства – это различные устройства, обеспечивающие объединение компьютеров в единую компьютерную сеть.
Интерфейсы – средства сопряжения функциональных элементов сети. В качестве функциональных элементов могут выступать как отдельные устройства, так и программные модули. Соответственно этому, существуют аппаратные и программные интерфейсы.
Топология (структура, конфигурация, компановка) компьютерной сети отражает характер физических или логических связей между ее основными элементами.


Слайд 28
Архитектура компьютерных сетей (3)Различают физическую и логическую топологии компьютерных сетей.Физическая (аппаратная) топология определяет характер физических, т.е. электрических
Текст слайда:

Архитектура компьютерных сетей (3)

Различают физическую и логическую топологии компьютерных сетей.
Физическая (аппаратная) топология определяет характер физических, т.е. электрических соединений компьютеров в сети. Иначе – это геометрия сети.
Логическая топология определяет организацию взаимодействия компьютеров между собой, т.е. определяет маршруты передачи данных между компонентами сети и определяется способом работы коммуникационного оборудования
Дополняя друг друга, физическая и логическая топологии дают более полное представление о компьютерной сети.


Слайд 29
Архитектура компьютерных сетей (4)Протоколы представляют собой правила взаимодействия функциональных элементов сети.Сетевые программные средства – это сетевые операционные
Текст слайда:

Архитектура компьютерных сетей (4)

Протоколы представляют собой правила взаимодействия функциональных элементов сети.
Сетевые программные средства – это сетевые операционные системы (ОС) и вспомогательные (сервисные) программы, осуществляющие управление работой компьютерной сети и обеспечивающие интерфейс (связь) с пользователями.


Слайд 30
Архитектура компьютерных сетей (5)Каждая из компонент архитектуры сети характеризует ее отдельные свойства, и только их совокупность определяет
Текст слайда:

Архитектура компьютерных сетей (5)

Каждая из компонент архитектуры сети характеризует ее отдельные свойства, и только их совокупность определяет всю сеть в целом.
Проектирование локальной сети сводится к выбору:
топологии,
протоколов,
аппаратных средств,
программного обеспечения (ПО).
Эти компоненты относительно независимы.
Например, сети с одинаковой топологией могут использовать разные протоколы и сетевое программное обеспечение. В свою очередь, в разных сетях могут использоваться одинаковые протоколы и (или) сетевое ПО. Это, расширяет возможность выбора оптимальной структуры сети, а с другой – усложняет этот процесс.


Слайд 31
Топологии локальных сетейСуществует различие между топологиями локальных и глобальных сетей.Топология локальных сетей имеет определенную структуру: звездообразную, шинную,
Текст слайда:

Топологии локальных сетей

Существует различие между топологиями локальных и глобальных сетей.
Топология локальных сетей имеет определенную структуру:
звездообразную,
шинную,
кольцевую,
древовидную (или комбинированную),
полносвязанную (каждый с каждым).
Структура связей в ЛВС легко прослеживается.
Топология глобальных сетей характеризуется сложной, неоднородной структурой, скрытой от пользователей. Здесь каждый сеанс связи может производиться по своему, отличному от предыдущего сеанса пути.


Слайд 32
Базовые топологии локальных сетей (1)Обычно выделяют три базовых (основных) топологии сети: Шинная (bus), при которой все рабочие
Текст слайда:

Базовые топологии локальных сетей (1)

Обычно выделяют три базовых (основных) топологии сети:
Шинная (bus), при которой все рабочие станции подключаются к общей разделяемой (совместно используемой - share) передающей среде - магистрали (шине) с помощью сетевых адаптеров (устройств сопряжения компьютера с линией связи); конструктивно адаптер представляет собой плату - карту, встраиваемую в компьютер. Аналогичным образом к шине подключаются и другие сетевые устройства (рис.1.2).
Звездообразная (star) или радиальная, при которой к одному центральному узлу присоединяются все остальные компьютеры, причем каждый из них использует свою отдельную линию связи (рис.1.3). Сообщения от передающей станции поступают на адаптеры всех рабочих станций, однако воспринимаются только адаптером той станции, которой они адресованы.
Кольцевая (ring), при которой компьютеры объединены в замкнутое однонаправленное кольцо (рис.1.4).


Слайд 33
Базовые топологии локальных сетей (2)Рис. 1.2. Сетевая топология «шина»
Текст слайда:

Базовые топологии локальных сетей (2)

Рис. 1.2. Сетевая топология «шина»


Слайд 34

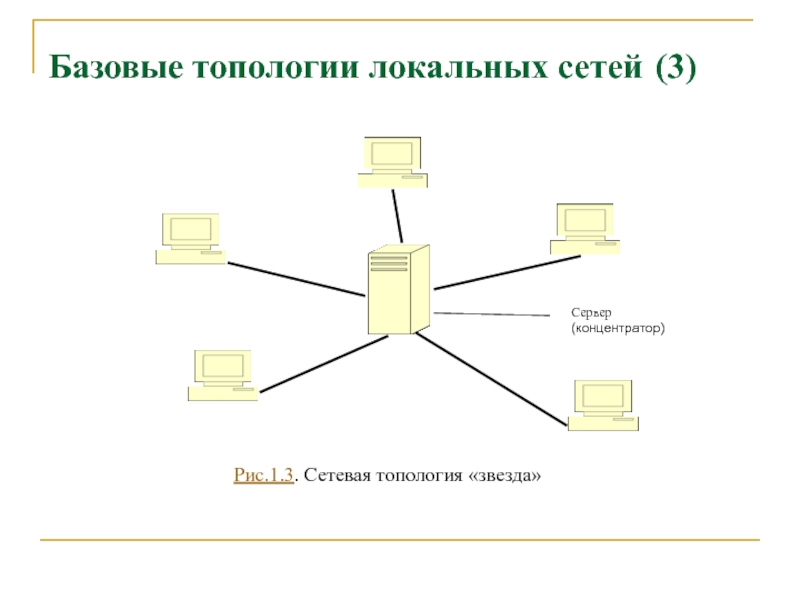

Базовые топологии локальных сетей (3)Рис.1.3. Сетевая топология «звезда»
Текст слайда:

Базовые топологии локальных сетей (3)

Рис.1.3. Сетевая топология «звезда»


Слайд 35
Базовые топологии локальных сетей (4) Рис.1.4. Сетевая топология «кольцо»
Текст слайда:

Базовые топологии локальных сетей (4)

Рис.1.4. Сетевая топология «кольцо»


Слайд 36
Шинная топология (1)В шинной топологии сообщения от передающей станции поступают на адаптеры всех рабочих станций, но воспринимаются
Текст слайда:

Шинная топология (1)

В шинной топологии сообщения от передающей станции поступают на адаптеры всех рабочих станций, но воспринимаются только адаптером той станции, которой они адресованы.
В каждый текущий момент времени передачу данных может вести только одна станция. В противном случае информация будет искажаться в результате наложения (столкновений, конфликтов, коллизий) передаваемых сигналов.
В шине реализуется режим полудуплексного (half duplex) обмена, при котором информация передается в обоих (встречных) направлениях поочередно.


Слайд 37
Шинная топология (2)Поскольку сигнал посылается по всей сети, он достигает концов кабеля, соединяющего компьютеры. При достижении конца
Текст слайда:

Шинная топология (2)

Поскольку сигнал посылается по всей сети, он достигает концов кабеля, соединяющего компьютеры. При достижении конца кабеля возникает отраженный сигнал, который, распространяясь по кабелю, не позволяет станциям начать передачу после завершения работы станции, породившей этот сигнал. Кроме того, возможны коллизии (collision), т.е. столкновение передаваемого и отраженного сигналов: обнаружив отраженный сигнал (collision detection), передающая рабочая станция воспринимает его как сигнал другой станции и прекращает передачу. Следовательно, должны быть приняты меры по устранению возможности распространения отраженного сигнала по сети.
Для поглощения отраженного от концов кабеля сигнала применяется устройство, которое устанавливается на концах кабеля. Это устройство представляет собой резистор, сопротивление которого равно волновому сопротивления кабеля, и называется – терминатор (terminator – гаситель). Один из терминаторов обязательно заземляется.
При наличии терминаторов отраженный сигнал поглощается и после окончания работы передающей станции кабель освобождается для работы других станций.
.


Слайд 38
Шинная топология (3)Шина – пассивная топология. Компьютеры на шине только «слушают» передаваемые по сети данные. Они не
Текст слайда:

Шинная топология (3)

Шина – пассивная топология. Компьютеры на шине только «слушают» передаваемые по сети данные. Они не участвуют в перемещении данных от одного компьютера к другому.
Распространение сигнала по линии связи сопровождается его ослаблением и искажением формы. Для увеличения длины сети с шинной топологией сеть делят на сегменты (каждый из которых представляет общую шину), соединяемые с помощью повторителей (репитеров - от repeat) – устройств для восстановления сигналов (рис.1.5).
Такое наращивание не может быть бесконечным, так как существуют ограничения, связанные с задержкой сигнала - PDV, обусловленной конечной скоростью распространения сигнала по линиям связи (будут рассмотрены позже).

Рис. 1.5. Соединение сегментов сети типа «шина» с помощью репитера


Слайд 39
Достоинства шинной топологииТребует минимальное количество соединительного кабеля по сравнению с другими топологиями.Отсутствие центрального узла, через который передается
Текст слайда:

Достоинства шинной топологии

Требует минимальное количество соединительного кабеля по сравнению с другими топологиями.
Отсутствие центрального узла, через который передается вся информация, повышает надежность сети (при отказе любого центра перестает работать любая управляемая им система).
Добавление новых абонентов в шину достаточно просто и возможно даже во время работы сети. Если любой из компьютеров выходит из строя, это не приводит к выходу из строя («падению») сети. Остальные компьютеры продолжают работать.


Слайд 40
Недостатки шинной топологии При передаче данных сигналы ослабляются и изменяют свою форму (если нет повторителей), что накладывает
Текст слайда:

Недостатки шинной топологии

При передаче данных сигналы ослабляются и изменяют свою форму (если нет повторителей), что накладывает жесткие ограничения на суммарную длину линий связи.
Усложнение приемных узлов сетевого оборудования, т.к. каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния до передающего абонента.
Разрыв кабеля приводит к тому, что на шине «теряется», по крайней мере, один терминатор. Это создает условие для возникновения отраженного сигнала, а, значит, сеть выходит из строя. Разрыв возникает, если кабель на самом деле разорван, либо нарушен контакт в шине.
При нарушении контакта кабеля трудно определить место неисправности.
Общая передающая среда не позволяет станциям одновременно передавать сообщения, что приводит к замедлению работы сети при большом числе работающих станций.


Слайд 41
Звездообразная (радиальная) топология «Звезда» - это топология с явно выделенным центром, к которому подключаются остальные абоненты. Весь
Текст слайда:

Звездообразная (радиальная) топология

«Звезда» - это топология с явно выделенным центром, к которому подключаются остальные абоненты. Весь обмен информацией идет через центральный узел.
Существуют разные варианты звездообразной топологии.


Слайд 42
Активная звездаЦентральным узлом здесь может быть компьютер, на который возлагаются все функции по управлению обменом: согласование скоростей
Текст слайда:

Активная звезда


Центральным узлом здесь может быть компьютер, на который возлагаются все функции по управлению обменом:
согласование скоростей обмена данными (разные узлы сети могут иметь разную скорость обмена),
преобразование протоколов обмена, что позволяет в рамках одной сети объединять разнотипные рабочие станции.
Центральный компьютер является самым мощным. Ничем другим, кроме управления передачей данных по сети, он не занимается.
В этом случае говорят, что имеет место активная или истинная звезда (Рис.1.3).


Слайд 43
Звездообразная топология с разделением функций управления сетью между сервером и коммутатором (1)При подключении большого числа рабочих станций
Текст слайда:

Звездообразная топология с разделением функций управления сетью между сервером и коммутатором (1)

При подключении большого числа рабочих станций поддержание высокой скорости коммутации требует значительных аппаратных затрат.
Кроме того, значительная функциональная нагрузка центрального узла определяет его сложность, что сказывается на надежности.
Поэтому в большинстве современных звездообразных сетей функции коммутации рабочих станций и управление сетью разделены между сервером и коммутатором, как показано на рис.1.6.

Рис.1.6.


Слайд 44

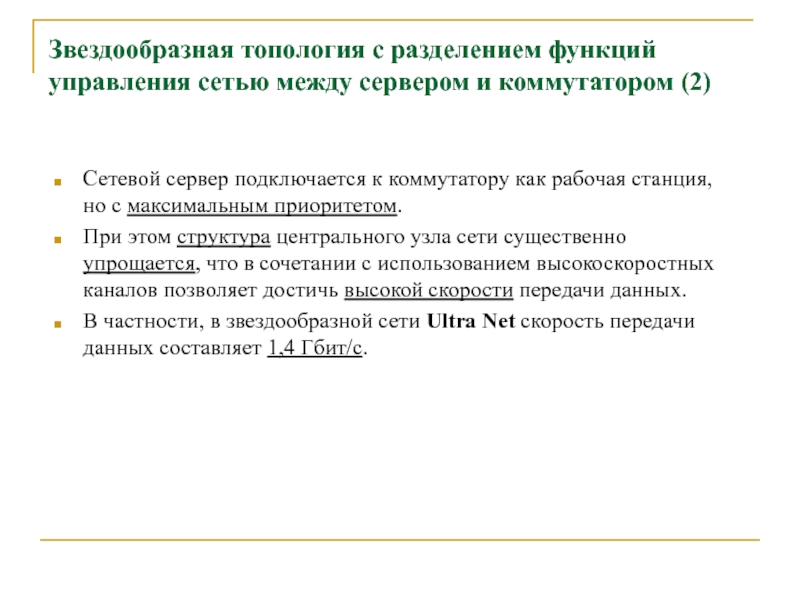

Звездообразная топология с разделением функций управления сетью между сервером и коммутатором (2)Сетевой сервер подключается к коммутатору как
Текст слайда:

Звездообразная топология с разделением функций управления сетью между сервером и коммутатором (2)

Сетевой сервер подключается к коммутатору как рабочая станция, но с максимальным приоритетом.
При этом структура центрального узла сети существенно упрощается, что в сочетании с использованием высокоскоростных каналов позволяет достичь высокой скорости передачи данных.
В частности, в звездообразной сети Ultra Net скорость передачи данных составляет 1,4 Гбит/с.


Слайд 45
Пассивная звезда Эта топология распространена больше, чем активная звезда (она используется в самой популярной на сегодняшний день
Текст слайда:

Пассивная звезда

Эта топология распространена больше, чем активная звезда (она используется в самой популярной на сегодняшний день сети Ethernet).
В центре сети с данной топологией (рис.1.7) помещается концентратор (hub - хаб), выполняющий ту же функцию, что и репитер. Он восстанавливает приходящие сигналы и пересылает их в другие линии связи.

Рис.1.7.


Слайд 46
Достоинства звездообразной топологииКонфликты в сети с топологией «звезда» невозможны, так как управление полностью централизовано.Выход из строя периферийного
Текст слайда:

Достоинства звездообразной топологии

Конфликты в сети с топологией «звезда» невозможны, так как управление полностью централизовано.
Выход из строя периферийного компьютера не отражается на функционировании оставшейся части сети.
Обрыв любого кабеля или короткое замыкание в нем при топологии «звезда» не нарушает работу сети. Нарушается только обмен с одним компьютером (подключенным к поврежденному кабелю), а остальные компьютеры могут нормально продолжать работу.
В отличие от шины, в звезде на каждой линии связи находятся только два абонента: центральный и один из периферийных. Чаще всего для их соединения используется две линии связи, каждая из которых передает информацию только в одном направлении. Поэтому, на каждой линии связи имеется только один приемник и один передатчик, что существенно упрощает сетевое оборудование по сравнению с шиной и избавляет от необходимости применения терминаторов.
Проблема затухания сигналов в линии связи решается в «звезде» проще, чем в «шине», т.к. каждый приемник всегда получает сигнал одного уровня (расстояние между станцией и хабом постоянно).
Все точки подключения собраны в одном месте, что позволяет легко контролировать работу сети, локализовать неисправности сети путем простого отключения от центра тех или иных абонентов (что невозможно, например, в случае шины), а также ограничивать доступ посторонних лиц к жизненно важным для сети точкам подключения.
Отмеченные преимущества способствуют тому, что пассивная звезда вытесняет шину, которая считается малоперспективной топологией.


Слайд 47
Недостатки звездообразной топологии (1)Серьезный недостаток топологии «звезда» - жесткое ограничение количества абонентов. Обычно центральный абонент может обслуживать
Текст слайда:

Недостатки звездообразной топологии (1)

Серьезный недостаток топологии «звезда» - жесткое ограничение количества абонентов. Обычно центральный абонент может обслуживать не более 8-16 периферийных абонентов. Если в этих пределах подключение новых абонентов довольно просто, то при их превышении оно невозможно.
Однако, иногда в звезде предусматривается возможность наращивания, то есть подключение вместо одного из периферийных абонентов еще одного центрального абонента. В результате получается топология из нескольких соединенных между собой звезд (рис.1.12).
Общим недостатком для всех топологий типа «звезда» является значительно больший, чем при других топологиях, расход кабеля.
Например, если компьютеры расположены в одну линию, (как на рис. 1.8), то при выборе топологии «звезда» понадобится в несколько раз больше кабеля, чем при топологии «шина». Это может существенно повлиять на стоимость всей сети в целом.
Отказ центрального компьютера делает сеть полностью неработоспособной. Поэтому должны приниматься специальные меры по повышению надежности центрального компьютера.
Даже пассивная звезда получается дороже обычной шины, так как в этом случае требуется еще и концентратор.


Слайд 48
Недостатки звездообразной топологии (2)Рис.1.8.
Текст слайда:

Недостатки звездообразной топологии (2)

Рис.1.8.


Слайд 49
Кольцевая топология «Кольцо» - это топология, в которой каждый компьютер соединен линиями связи только с двумя другими:
Текст слайда:

Кольцевая топология

«Кольцо» - это топология, в которой каждый компьютер соединен линиями связи только с двумя другими: от одного он только получает информацию, а другому только передает.
На каждой линии связи, как и в случае звезды, работает только один передатчик и один приемник.


Слайд 50
Особенности кольцевой топологии Каждый компьютер ретранслирует (восстанавливает) приходящий к нему сигнал, то есть выступает в роли репитера,
Текст слайда:

Особенности кольцевой топологии

Каждый компьютер ретранслирует (восстанавливает) приходящий к нему сигнал, то есть выступает в роли репитера, поэтому затухание сигнала во всем кольце не имеет значения, важно только затухание между соседними компьютерами кольца.
Подключение новых абонентов в «кольцо»достаточно просто, но требует остановки работы всей сети на время подключения.
Четко выделенного центра в кольце нет. Все компьютеры могут быть одинаковыми. Часто в кольце выделяется специальный абонент, который управляет обменом или контролирует обмен. Наличие такого управляющего абонента снижает надежность сети, так как выход его из строя парализует весь обмен.
Компьютеры в кольце не являются равноправными (в отличие, например, от шинной топологии). Одни из них обязательно получают информацию от компьютера, ведущего передачу в данный момент, раньше, а другие - позже. Право на следующую передачу (на захват сети) переходит последовательно к следующему по кольцу компьютеру.
Как и в «шине», максимальное количество абонентов в кольце может быть большим (тысяча и больше).
Так как сигнал в кольце проходит через все компьютеры сети, выход из строя хотя бы одного из них (или же его сетевого оборудования) нарушает работу всей сети. Точно так же любой обрыв или короткое замыкание в любом из кабелей кольца делает работу всей сети невозможной.


Слайд 51
Сети с переключением колец Поскольку «кольцо» - наиболее уязвимо к повреждениям кабеля, то в этой топологии обычно
Текст слайда:

Сети с переключением колец

Поскольку «кольцо» - наиболее уязвимо к повреждениям кабеля, то в этой топологии обычно предусматривают прокладку двух (или более) параллельных линий связи, одна из которых находится в резерве. Такие сети известны как сети с переключением колец (рис.1.9).
Возможен вариант на основе двух кольцевых линий связи, передающих информацию в противоположных направлениях. Цель этого решения - увеличение (в идеале - вдвое) скорости передачи информации. К тому же при повреждении одного из кабелей сеть может работать с другим кабелем (правда, предельная скорость уменьшится).

Рис.1.9. Сеть с переключением колец


Слайд 52
Кольцевые сети на основе безразрывных коммутаторовДля повышения надежности кольцевых структур используются безразрывные коммутаторы, позволяющие автоматически отключать неработающие
Текст слайда:

Кольцевые сети на основе безразрывных коммутаторов

Для повышения надежности кольцевых структур используются безразрывные коммутаторы, позволяющие автоматически отключать неработающие станции или сегменты сети.
На рис. 1.10. представлена структура кольцевой сети с использованием безразрывного коммутатора, выходные разъемы которого нормально замкнуты, в результате чего образуется внутреннее кольцо передачи данных.
При подсоединении нового сегмента в коммутаторе размыкается соответствующий разъем, подключая станцию к кольцу. При отключении станции – соответствующий разъем коммутатора замыкается. Это позволяет в любой момент подключить или отключить станцию без нарушения целостности кольца.

Рис.1.10.


Слайд 53
Достоинства и недостатки кольцевой топологииДостоинства:Восстановление сигналов каждым компьютером позволяет существенно увеличить размеры всей сети (до нескольких десятков
Текст слайда:

Достоинства и недостатки кольцевой топологии

Достоинства:
Восстановление сигналов каждым компьютером позволяет существенно увеличить размеры всей сети (до нескольких десятков километров). Кольцо в этом отношении существенно превосходит любые другие топологии.
Кольцевая топология является самой устойчивой к перегрузкам, она обеспечивает надежную работу с самыми большими потоками передаваемой по сети информации, так как в ней нет конфликтов (в отличие от шины), а также отсутствует центральный абонент (в отличие от звезды).
Недостатки:
Наиболее уязвимо к повреждениям кабеля.


Слайд 54
Разветвленные сетевые топологииБазовые топологии обычно находят применение в небольших сетях, состоящих из 10-15 компьютеров. Для создания более
Текст слайда:

Разветвленные сетевые топологии


Базовые топологии обычно находят применение в небольших сетях, состоящих из 10-15 компьютеров. Для создания более крупных ЛВС используются дополнительные устройства (репитеры, концентраторы, мосты, коммутаторы), позволяющие увеличить протяженность сети и реализовать более сложные сетевые топологии, отражающие физическое размещение компьютеров. Такие топологии известны как разветвленные. К их числу относятся сети:
с древовидной топологией;
с радиально-шинной топологией;
с радиально-кольцевой топологией.


Слайд 55
Сети с древовидной топологией На рис. 1.11 показана сеть с древовидной топологией на основе концентраторов (устройств для
Текст слайда:

Сети с древовидной топологией

На рис. 1.11 показана сеть с древовидной топологией на основе концентраторов (устройств для радиального подключения сетевых узлов), широко применяемая при построении современных высокоскоростных сетей.
На самом верхнем (первом или корневом) уровне располагается корневой концентратор, к которому подключается сетевой сервер и концентраторы более низкого (второго) уровня.
На втором уровне располагаются концентраторы и рабочие станции второго уровня.
На третьем –рабочие станции и возможно концентраторы третьего уровня.

Рис.1.11. Древовидная сеть на основе концентраторов


Слайд 56
Сети с радиально-шинной топологией (1)На рис.1.12 представлена сеть с высокоскоростной шинной магистралью, соединяющей концентраторы, каждый из которых
Текст слайда:

Сети с радиально-шинной топологией (1)

На рис.1.12 представлена сеть с высокоскоростной шинной магистралью, соединяющей концентраторы, каждый из которых объединяет группу компьютеров, радиально подключенных с помощью менее дорогостоящей передающей среды, например, витой пары или коаксиального кабеля.

Рис.1.12. Сеть с высокоскоростной шинной магистралью


Слайд 57
Сети с радиально-шинной топологией (2)В представленном на рис.1.13 варианте радиально-шинной (star-bus) топологии используется комбинация шины и пассивной
Текст слайда:

Сети с радиально-шинной топологией (2)

В представленном на рис.1.13 варианте радиально-шинной (star-bus) топологии используется комбинация шины и пассивной звезды: к концентратору подключаются как отдельные компьютеры, так и целые шинные сегменты.
На самом деле здесь реализуется логическая топология «шина», включающая все компьютеры сети.
Эта топология позволяет гибко комбинировать преимущества шинной и звездной топологий, а также легко изменять количество компьютеров, подключенных к сети.

Рис.1.13. Сеть с радиально-шинной топологией


Слайд 58
Сети с радиально-кольцевой топологиейНа рис.1.14 представлена структура радиально-кольцевой сети с высокоскоростной кольцевой магистральюРис.1.14. Сеть с высокоскоростной кольцевой
Текст слайда:

Сети с радиально-кольцевой топологией

На рис.1.14 представлена структура радиально-кольцевой сети с высокоскоростной кольцевой магистралью

Рис.1.14. Сеть с высокоскоростной кольцевой магистралью


Слайд 59
Топология глобальных сетей (1)Рис.1.15. Структура глобальной компьютерной сетиФайл-серверСервер доступа к сетиШлюз к другим сетямСервер сетиРабочая станцияРабочая станцияРабочая
Текст слайда:

Топология глобальных сетей (1)

Рис.1.15. Структура глобальной компьютерной сети


Файл-сервер

Сервер доступа к сети

Шлюз
к
другим
сетям


Сервер сети

Рабочая станция

Рабочая станция

Рабочая станция

Рабочая станция

Рабочая станция

УК

УК

УК

УК

УК

УК

УК

УК

Магистральные линии

Сеть передачи данных

Абонентские линии

Рабочая станция


Слайд 60
Топология глобальных сетей (2)В отличие от ЛВС, глобальные сети характеризуются (рис.1.15) достаточно сложной неоднородной топологией.Основу передающей среды
Текст слайда:

Топология глобальных сетей (2)

В отличие от ЛВС, глобальные сети характеризуются (рис.1.15) достаточно сложной неоднородной топологией.
Основу передающей среды ГВС составляют узлы коммутации (УК), в качестве которых выступают связные процессоры. Узлы коммутации соединены между собой с помощью высокоскоростных каналов передачи данных (магистральных каналов), к которым предъявляются высокие требования безошибочной передачи информации..
В глобальных сетях, как правило, используется несколько выделенных серверов:
управляет работой сети специальный компьютер – сервер сети;
в больших сетях может работать несколько файл-серверов, служащих для хранения больших объемов информации и организации эффективного доступа к ней со стороны рабочих станций;
глобальные сети предполагают подключение большого числа рабочих станций; для этой цели используются специальные серверы доступа, с помощью которых обеспечивается эффективный доступ рабочих станций к компьютерной сети.
Количество и расположение узлов коммутации выбирается так, чтобы при минимальных затратах обеспечить требуемую пропускную способность сети


Слайд 61
Рис.1.16. Схема подключения ЛВС предприятия к глобальной сети Интернет   Подключение ЛВС предприятия к глобальной сети
Текст слайда:

Рис.1.16. Схема подключения ЛВС предприятия к глобальной сети Интернет


Подключение ЛВС предприятия к глобальной сети Интернет (1)


Слайд 62
DMZ-зона (demilitarized zone - демилитаризованная зона) - часть компьютерной сети, находящаяся между локальной сетью и Интернетом. Обеспечивает
Текст слайда:

DMZ-зона (demilitarized zone - демилитаризованная зона) - часть компьютерной сети, находящаяся между локальной сетью и Интернетом. Обеспечивает выход в Интернет, скрывая при этом внутреннюю сеть организации и предотвращая прямое обращение к ней.
WWW- сервер размещает информацию о вашем предприятии в Интернет.
DNS - сервер (Domain Name System - доменная система именования) служит для преобразования IP-адресов в символьные имена (и обратное преобразование), которые более удобны пользователям для восприятия.
PROXY- сервер служит для увеличения скорости скачивания информации из Интернета за счет запоминания входящего трафика, что в свою очередь уменьшает общую стоимость скаченной информации на 10%-15%. Позволяет запретить доступ к сайтам сомнительного содержания.
Billing -сервер позволяет вести учет трафика, скаченного пользователями сети, что позволяет контролировать расходы на Интернет.
DHCP- сервер (Dynamic Host Configuration Protocol - протокол динамического конфигурирования узла) выдает в аренду IP-адреса, что позволяет избавить администратора от рутинной работы по настройке сетевого окружения каждой рабочий станции.

Подключение ЛВС предприятия к глобальной сети Интернет (2)


Слайд 63
File Storage-сервер - это централизованное хранилище данных, позволяющее организовать надежный, высокоскоростной и удобный способ архивирования и хранения
Текст слайда:

File Storage-сервер - это централизованное хранилище данных, позволяющее организовать надежный, высокоскоростной и удобный способ архивирования и хранения информации.
Доменный контроллер организует централизованное управление политикой безопасности, доступом к рабочим станциям и серверам домена* (группы компьютеров), проводить аутентификацию* и авторизацию* пользователей.
Firewal l- специальное программно-аппаратное средство защищающее от проникновения злоумышленников как извне, так и изнутри.
Router (Маршрутизатор) – распределят потоки данных по местам назначения: локальные подсети, Интернет.
Сенсор атак (IDS - Intrusion Detection System) система обнаружения сетевых атак - заражений) - позволяет обнаружить попытки несанкционированного доступа к конфиденциальной информации. Традиционные IDS основаны на использовании БД известных атак.
xDSL (Digital Subscriber Line) - абонентская цифровая линия обеспечивающая высокоскоростную связь между конечным пользователем и АТС по проводным телефонным линиям ТФОП (x – означает, возможность вариантов технологии).

Подключение ЛВС предприятия к глобальной сети Интернет (3)


Слайд 64
Аутентификация - проверка (подтверждение) подлинности; процесс идентификации пользователя или компьютера, пытающегося получить доступ к вычислительной сети («кто
Текст слайда:

Аутентификация - проверка (подтверждение) подлинности; процесс идентификации пользователя или компьютера, пытающегося получить доступ к вычислительной сети («кто там?»).
Авторизация - предоставление прав доступа в систему, определение набора полномочий, которыми обладает пользователь - определение того, какие виды работ разрешены пользователю (access control, «что ему можно?»). Выполняется после успешной аутентификации.
Полномочия конкретным пользователям по доступу к сетевым ресурсам устанавливаются администратором системы или сети (network administrator, system administrator)
Домен - представляет собой логическое объединение одного или более серверов и клиентов, которые связаны общей базой учётных записей и единой политикой безопасности.

Подключение ЛВС предприятия к глобальной сети Интернет (4)


Слайд 65
Контрольные вопросы по разделу «Общие сведения о компьютерных сетях»Дайте понятие компьютерной сети. Какие преимущества дает пользователю работа
Текст слайда:

Контрольные вопросы по разделу «Общие сведения о компьютерных сетях»

Дайте понятие компьютерной сети.
Какие преимущества дает пользователю работа в условиях сетевого взаимодействия?
Дайте понятие сервера, клиента, рабочей станции.
Дайте понятие выделенного и невыделенного сервера.
Дайте понятие ЛВС, назовите отличительные признаки ЛВС.
Назначении ЛВС.
Основные недостатки ЛВС.
Дайте понятие корпоративной сети.
Дайте понятие региональной сети.
Дайте понятие ГВС, назовите отличительные признаки ГВС.
Опишите основные компоненты архитектуры компьютерной сети.
Назовите и охарактеризуйте основные топологии ЛВС.
Дайте описание шинной топологии, укажите ее достоинства и недостатки.
Дайте описание звездообразной топологии, укажите ее достоинства и недостатки.
Дайте описание кольцевой топологии, укажите ее достоинства и недостатки.
Перечислите разветвленные топологии ЛВС.
Дайте описание сети с древовидной топологией.
Дайте описание сети радиально-шинной топологией.
Дайте описание сети с радиально-кольцевой топологией.
Опишите структуру глобальной компьютерной сети.
Опишите структуру подключения ЛВС предприятия к глобальной сети Интернет .


Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
