Измерение показателя преломления и дисперсии на гониометре Измерение показателя преломления и дисперсии на рефрактометре. Метод

и дисперсии на рефрактометре.
Метод Обреимова

оптического стекла
При проектировании новых видов оптического стекла
При входном контроле заготовок
При

анализе причин неработоспособности приборов

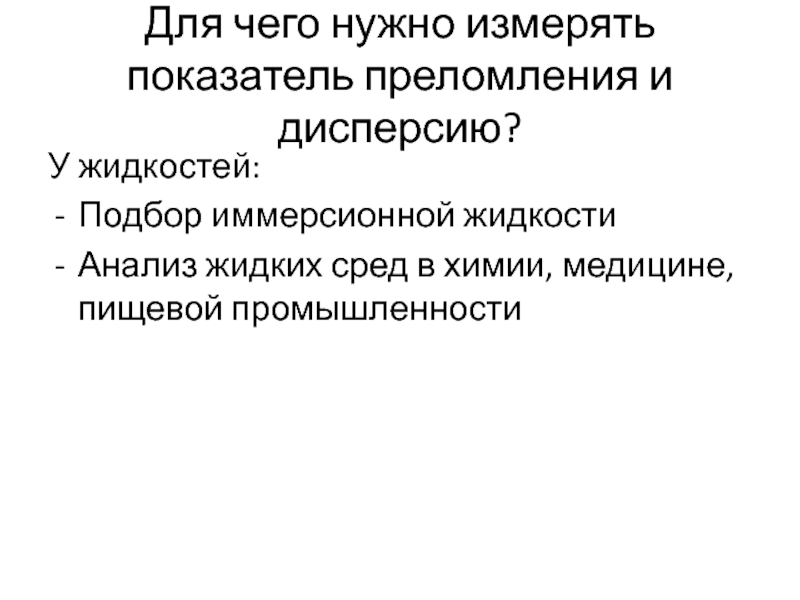

жидкости
Анализ жидких сред в химии, медицине, пищевой промышленности

моче, сыворотке крови, плотности мочи, анализ мозговой и суставной жидкости,

плотности субретинальной и других жидкостей глаза. Использование рефрактометра позволяет значительно сократить затраты времени при массовых обследованиях пациентов.
2. В ФАРМАЦЕВТИЧЕСКОЙ ПРОМЫШЛЕННОСТИ рефрактометр ИРФ-454б2м может применяться для исследования водных растворов различных лекарственных препаратов: кальция хлорида (0% и 20%); новокаина (0,5%, 1%, 2%, 10%, 20%, 40%); эфедрина (5% ); глюкозы (5%, 25%, 40%); магния сульфата (25%); натрия хлорида (10%); кордиамина и т.д.
3. В ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ:
на сахарных и хлебных заводах, кондитерских фабриках для анализа продуктов и сырья, полуфабрикатов, кулинарных и мучных изделий
рефрактометр ИРФ-454 б2м определяет влажность меда ( до 20 %)
для определения доли сухих веществ в различных суслах, "промочке", сахароаграровом сиропе, сиропе для мармелада, зефира, кремов и пряников, "тиражки" для пряников;
для определение массовой доли растворимых сухих веществ по сахарозе в продуктах переработки плодов и овощей, для определения процентного содержания жира в твердых продуктах питания, концентрации солей.
4. ПРИ ОБСЛУЖИВАНИИ ТЕХНИКИ рефрактометр ИРФ-454 Б2М применяется для определения с большей точностью объемной концентрации противокристаллизационной жидкости "ИМ", которая добавляется в авиационное топливо в количестве от 0,1 до 0,3%.

n2*sin a2
Полное внутреннее отражение sin a = 1/n
Угол Брюстера tg

a = n
Разность хода лучей (фазовый сдвиг) L=L0/n
Коэффициент отражения R = (n2-n1)2/(n2+n1)2

(589,2 нм) – пары натрия (в западных каталогах)
e (546,07 нм)

– ртуть (в отечественных каталогах)
d (587,56 нм) – гелий
F (486,1 нм) – кадмий
G (434,1 нм) - водород
C (656,3 нм) – кадмий

число Аббе

где nC, nD, nF — показатели преломления среды на

длинах волн, соответствующих фраунгоферовым линиям C (656,3 нм), D (589,2 нм) и F (486,1 нм)
Или среднюю дисперсию nF-nC

устанавливают под углом наименьшего отклонения

угол 60, 50, 40 градусов) и отполированы с точностью в

четверть волны

жидкость должна иметь показатель преломления больше, чем у измеряемого стекла
Используется

смесь бензина и керосина, а также
альфамонобромнафталин (1,66),
йодистый метилен ( 1,76),
глицерин, различные масла и пр.
(густые жидкости = больше показатель преломления)

показателями преломления Νe= 1,61675; 1,740176 и 1,806196. Они служат для

измерения показателей преломления материалов: призма 1 — от 1,33 до 1,59; призма 2 — от 1,57 до 1,72 и призма 3 — от 1,65 до 1,78.

(90 градусов)

(<90 градусов)

в другую свет отражается (и прело-мляется) на границе раздела сред.

Если показатель преломления среды (жидкости) и образца одинаков – граница между средой и образцом незаметна.
Позволяет определять показатель преломления по небольшим кускам стекла (обломкам) неправильной формы.
Применяется при изготовлении стекол, для контроля.

иметь набор из 30 эталонов (каждый эталон обеспечивает предел измерения

±5· 10-3)

Для измерения пе от 1,46 используют смесь бензина и керосина, от 1,46 до 1,66 — смесь альфамонобромнафталина и керосина, для пс от 1,66 до 1,74—смесь из йодистого метилена и альфамонобромнафталина и от 1,74 до 1,79 — из йодистого метилена и серы.

ничего) и оптический клин, в другом плече измеряемый образец и

второй оптический клин
Клин изменяет разность хода лучей на значение, пропорциональное перемещению клина
1) без образца добиваются нулевой разности хода (настройка на «равномерное поле»)
2) вводят образец и клиньями добиваются той же картины
3) по градуировке клиньев определяют разность хода, а по ней и толщине образца – показатель преломления
Применяется для сравнения двух образцов. Источник излучения – гелий-неоновый лазер (0,6328 мкм)

поэтому нужно точно ориентировать кристалл
Прибор должен позволять ориентирование во время

измерения
Может понадобиться несколько образцов, по-разному отрезанных

заготовки или детали
