Слайд 1
ИНФОРМАЦИОННЫЕ системы /
ГЕОИНФОРМАЦИОННЫЕ системы
Доцент
Василе Грама
Слайд 2Тема: СУБЪЕКТЫ
Внедрение и Функционирование GIS/SIG
Этапы внедрения и применения GIS
Как функционирует/
работает GIS
- Географическое отношение (georeferentierea),
- Моделирование РЕАЛЬНОСТИ

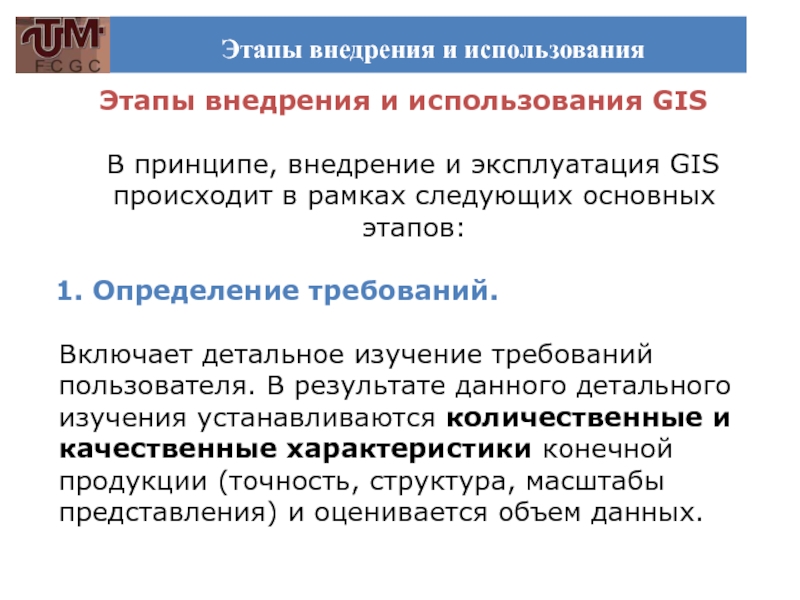

Слайд 3 Этапы внедрения и использования
Этапы внедрения и
использования GIS
В принципе, внедрение и эксплуатация GIS происходит
в рамках следующих основных этапов:
1. Определение требований.
Включает детальное изучение требований пользователя. В результате данного детального изучения устанавливаются количественные и качественные характеристики конечной продукции (точность, структура, масштабы представления) и оценивается объем данных.

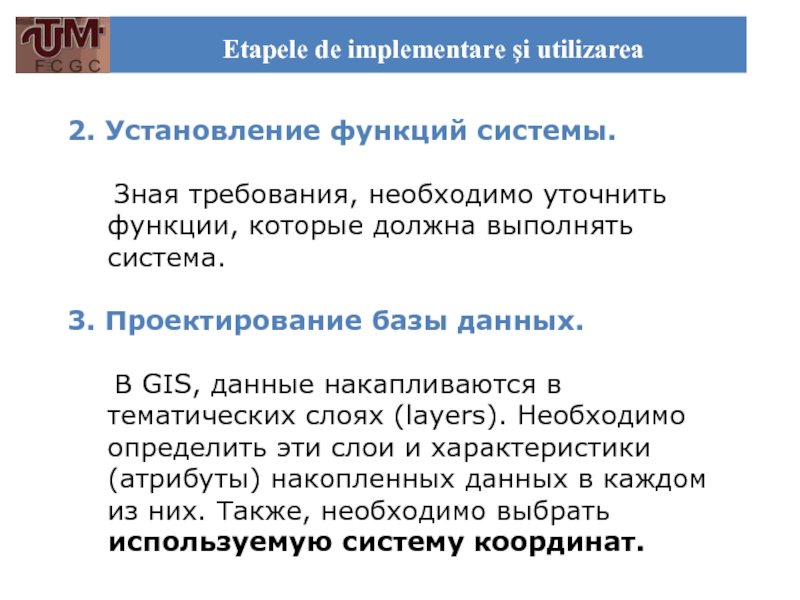

Слайд 4 Etapele de implementare şi utilizarea
2. Установление функций
системы.
Зная требования, необходимо уточнить функции, которые
должна выполнять система.
3. Проектирование базы данных.
В GIS, данные накапливаются в тематических слоях (layers). Необходимо определить эти слои и характеристики (атрибуты) накопленных данных в каждом из них. Также, необходимо выбрать используемую систему координат.
Слайд 5Courtesy of PPI
Схема организации данных в ГИС
Слайд 6Схема организации данных в ГИС
Слайд 7 Etapele de implementare şi utilizarea
4. Выбор и
приобретение оборудования и программ.
Из разных возможностей внедрения
GIS (полное или частичное выполнение собственными средствами, приобретение существующего, т.д.) необходимо выбрать вариант, который обеспечит совокупность или большинство установленных функций в качестве необходимых в условиях максимальной эффективности.
Слайд 8 Этапы внедрения и использования
5. Индивидуализация программ в
соответствии с точными требованиями приложения
Примеры:
Создание специфического интерфейса управления местностью и
недвижимого и муниципального учета;
Осуществление процедуры по загрузке и актуализации специфических атрибутов каждого слоя;
Осуществления модуля актуализации графических данных;
Осуществление модулей актуализации технического и градостроительного учета;
Разработка процедур генерации стандартных учетов (карты и тексты)…
Слайд 9 Этапы внедрения и использования
6. Загрузка базы данных
Заключается в непосредственной реализации цифровой карты путем заполнения данными
слоев, которые составляют и представляют ее, как правило, это фаза, которая требует самого важного объема ресурсов.
7. Эксплуатация GIS
В отличие от предыдущих этапов, данный отличается постоянством и осуществляется в трех главных направлениях: актуализация, анализ, отчеты…
Слайд 10 Этапы внедрения и использования
8. Актуализация
Имеется
в виду динамический характер пространственных данных, которые должны отражать изменения,
которые произошли на территории.
9. Анализ
Является самой главной возможностью, предоставляемой GIS посредством своей способности перерабатывать пространственные данные на основании различных моделей.
Отчеты могут быть представлены в двух главных формах: графическая форма и табличная форма.

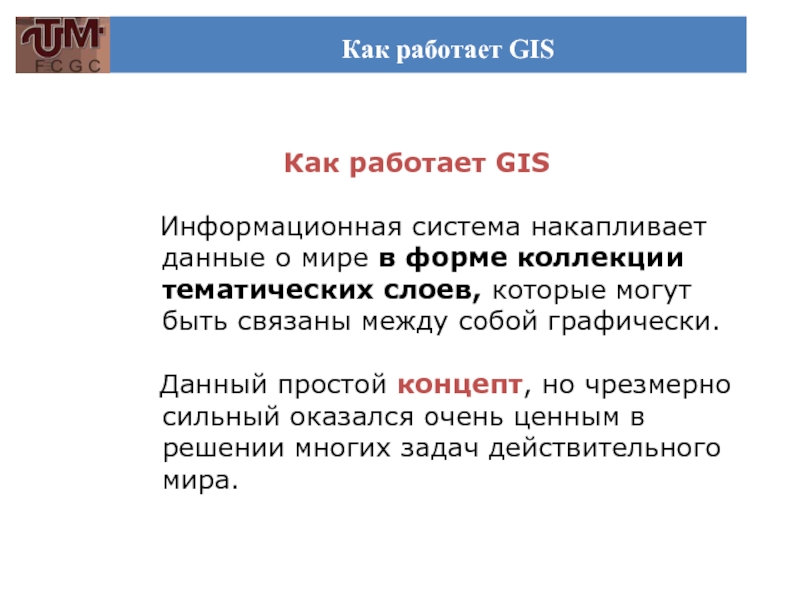

Слайд 11 Как работает GIS
Как работает GIS
Информационная система накапливает данные о мире в форме коллекции тематических
слоев, которые могут быть связаны между собой графически.
Данный простой концепт, но чрезмерно сильный оказался очень ценным в решении многих задач действительного мира.
Слайд 12 Как работает GIS
Географическое отношение
(georeferentierea)
Географические данные содержат как точные географические характеристики, как широта и
длина или координаты из сети национальной триангуляции, а также точные данные, такие как адрес, название улицы или почтовый индекс.
С помощью автоматического процесса, который называется геокодификация можно создавать точные географические данные, на основании подразумеваемых данных.
Географические данные позволяют установить на земной поверхности с целью анализа сути (сделка, мероприятия (наводнения)).

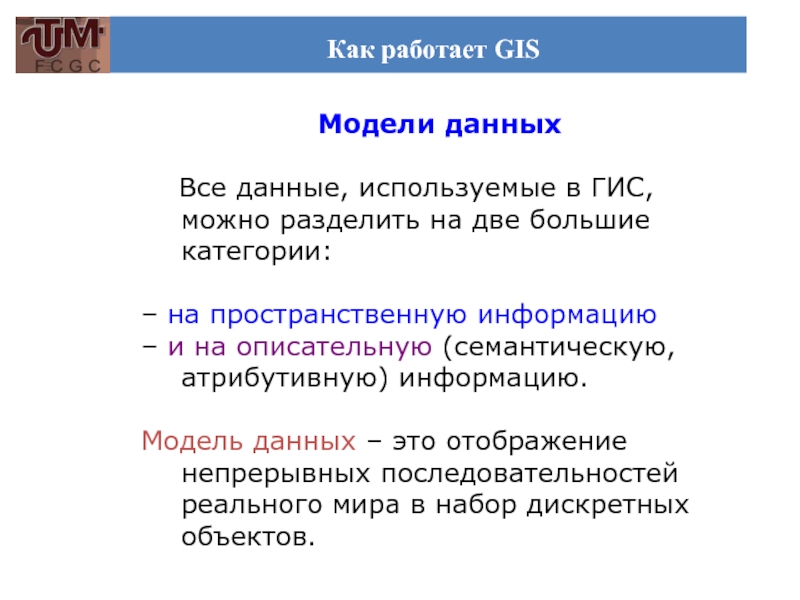

Слайд 13 Как работает GIS
Модели данных
Все
данные, используемые в ГИС, можно разделить на две большие категории:
– на пространственную информацию
– и на описательную (семантическую, атрибутивную) информацию.
Модель данных – это отображение непрерывных последовательностей реального мира в набор дискретных объектов.
,
Слайд 14 Как работает GIS

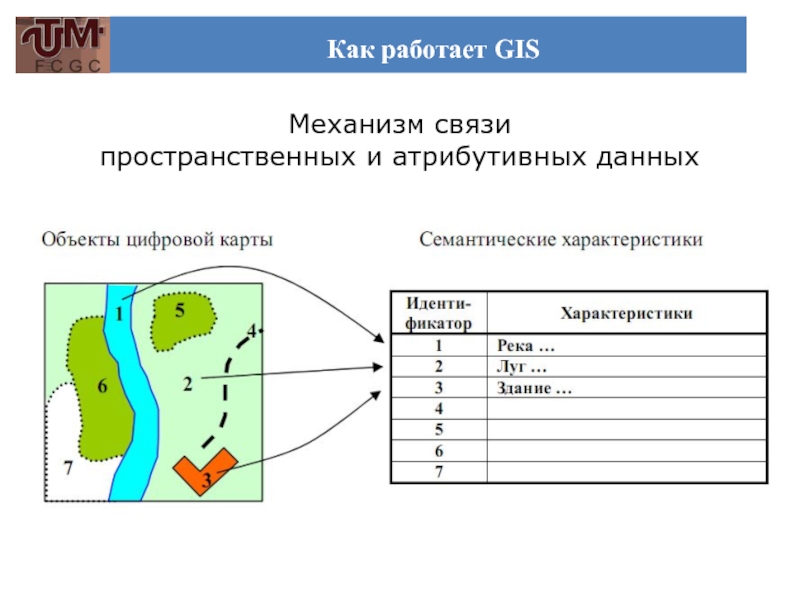

Механизм связи
пространственных и
атрибутивных данных
Слайд 15 Как работает GIS
Механизм связи
пространственных и
атрибутивных данных
Слайд 16 Как работает GIS
Моделирование РЕАЛЬНОСТИ
Географические
информационные системы работают с двумя совершенно разными видами географических моделей:
Векторная
модель
Растровая модель.
Слайд 19 Векторная модель
Точка - Point Map Features

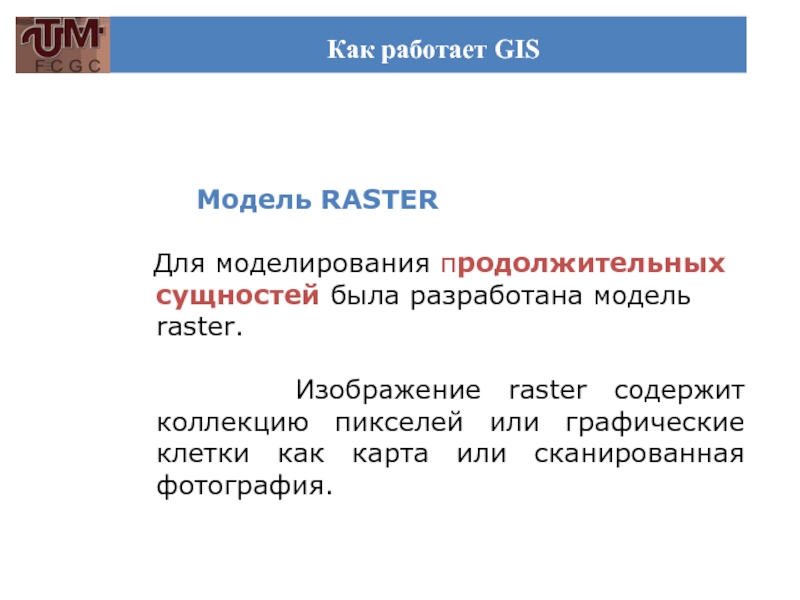

Слайд 20 Как работает GIS

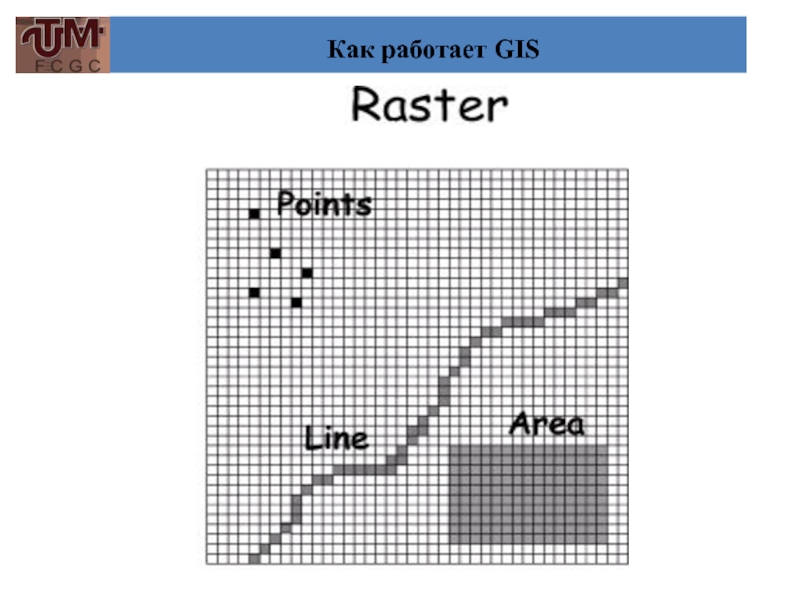

Модель RASTER
Для
моделирования продолжительных сущностей была разработана модель raster.
Изображение raster содержит коллекцию пикселей или графические клетки как карта или сканированная фотография.

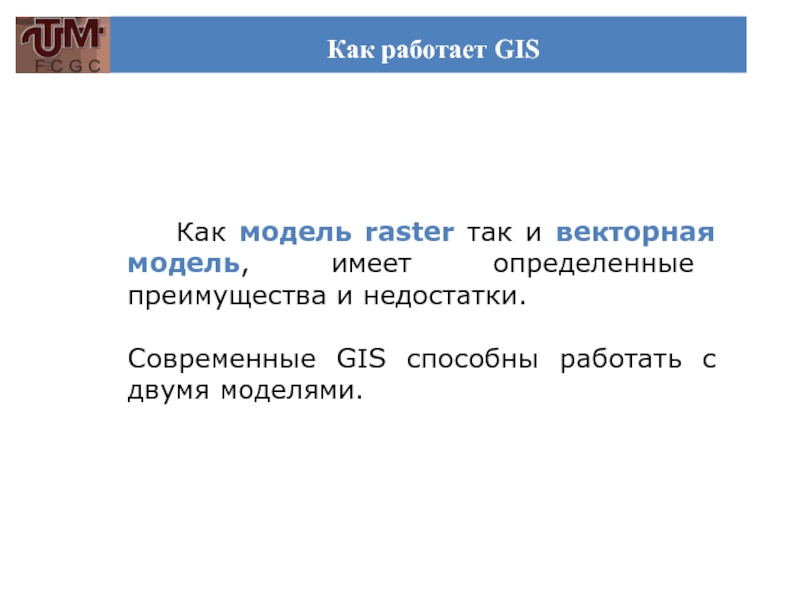

Слайд 23 Как работает GIS
Как
модель raster так и векторная модель, имеет определенные преимущества и
недостатки.
Современные GIS способны работать с двумя моделями.
