Контрольні питання Варіант № 2Завдання інженерного забезпечення в обороні.Мета інженерного забезпечення.Способи ведення інженерної розвідки. Варіант № 1Завдання інженерного забезпечення в наступі.Які засоби використовуються для виконання завдань інженерного забезпечення.Мета
Слайды и текст этой презентации
Слайд 1Тема 2. Інженерне обладнання та маскування позицій Заняття 1. Фортифікаційне обладнання
опорних пунктів та районів розташування підрозділів

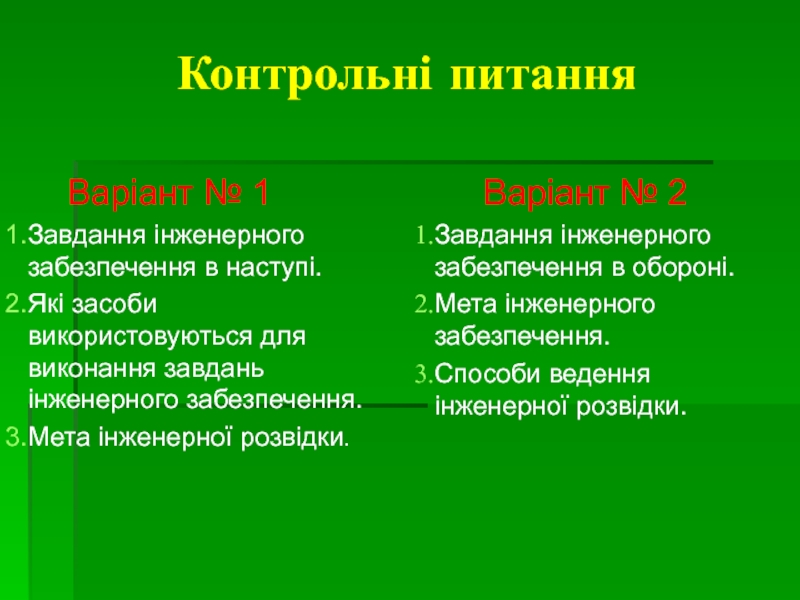

Слайд 2Контрольні питання
Варіант № 2
Завдання інженерного забезпечення в
обороні.
Мета інженерного забезпечення.
Способи ведення інженерної розвідки.
Варіант № 1
Завдання
інженерного забезпечення в наступі.Які засоби використовуються для виконання завдань інженерного забезпечення.
Мета інженерної розвідки.

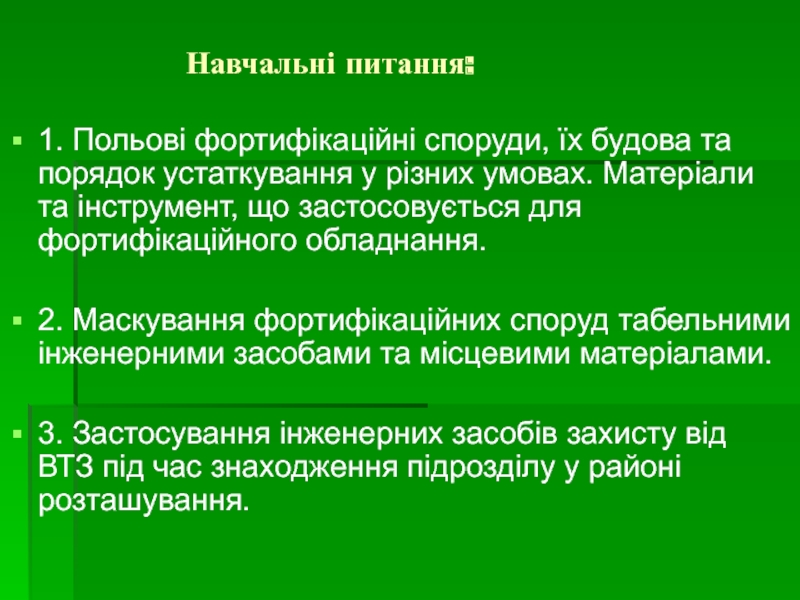

Слайд 3 Навчальні питання:
1. Польові фортифікаційні споруди, їх будова та
порядок устаткування у різних умовах. Матеріали та інструмент, що застосовується

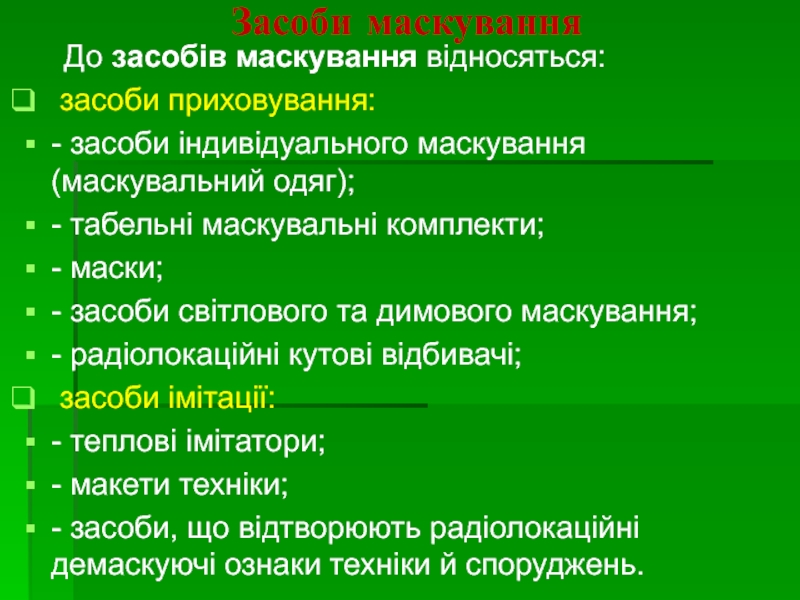

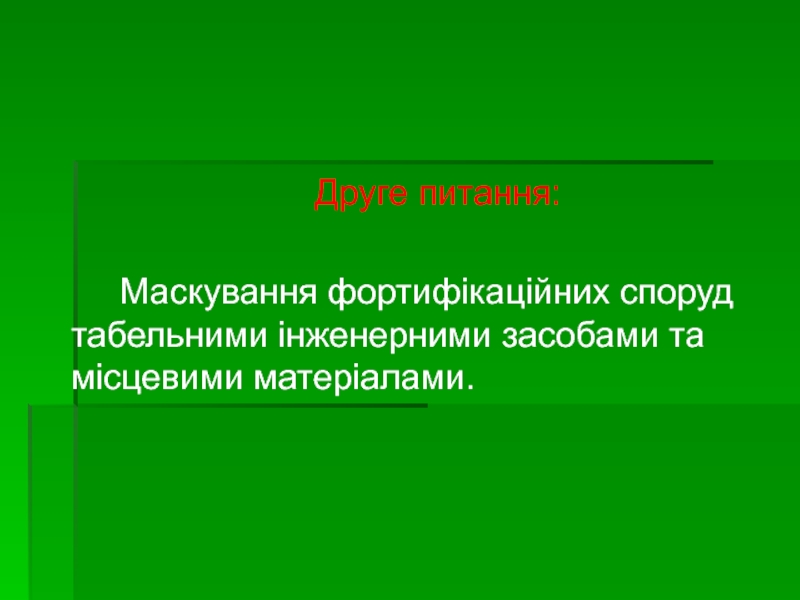

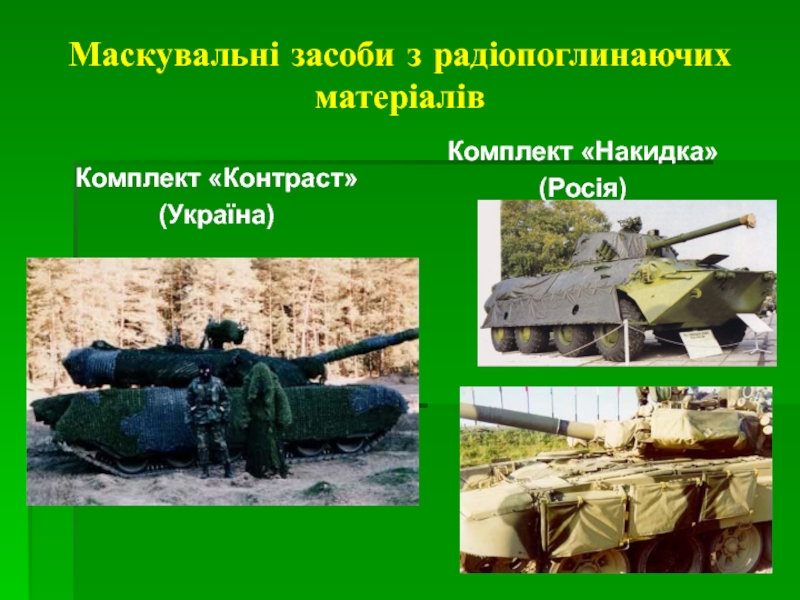

для фортифікаційного обладнання.2. Маскування фортифікаційних споруд табельними інженерними засобами та місцевими матеріалами.

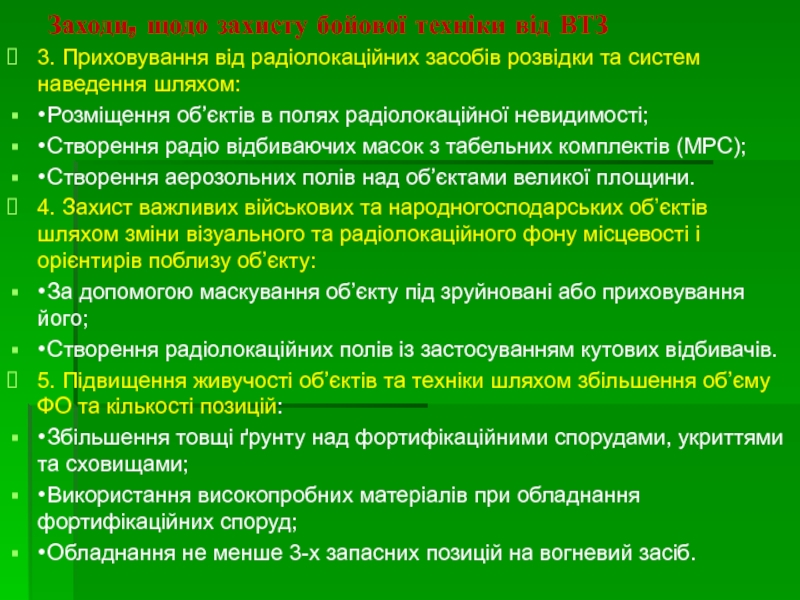

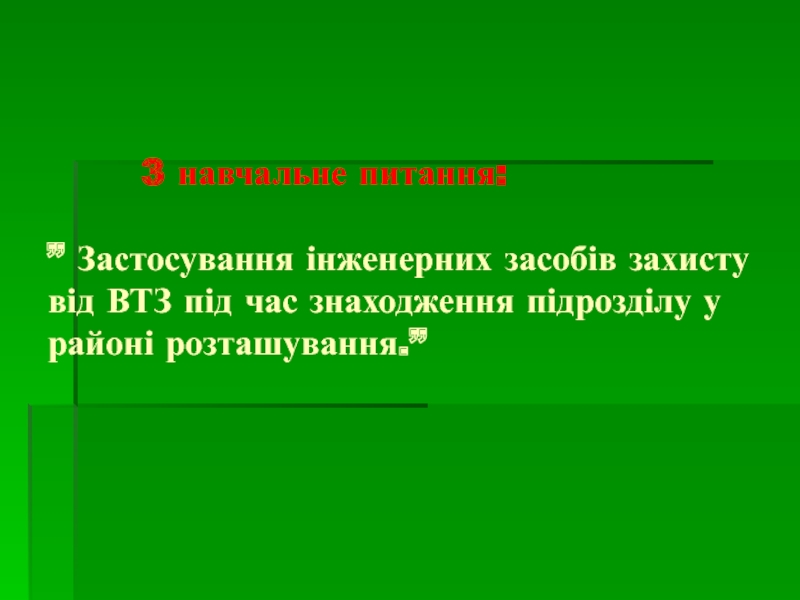

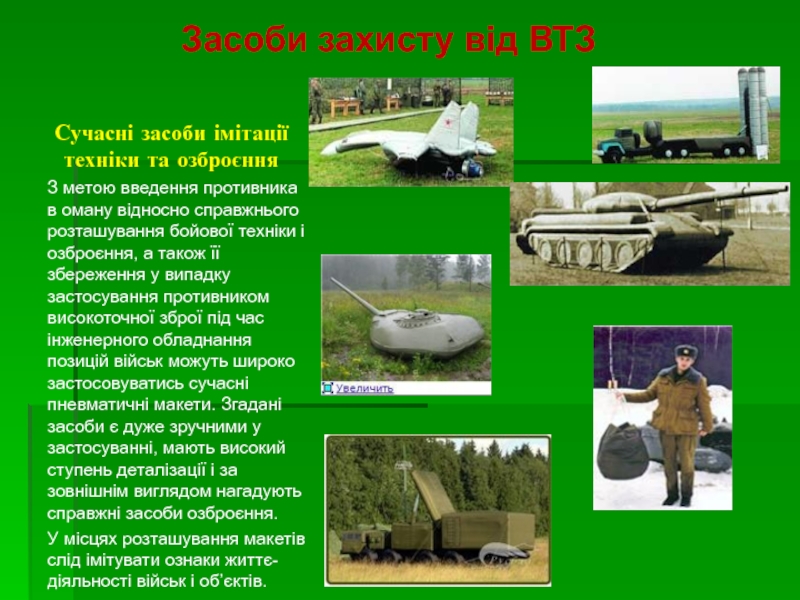

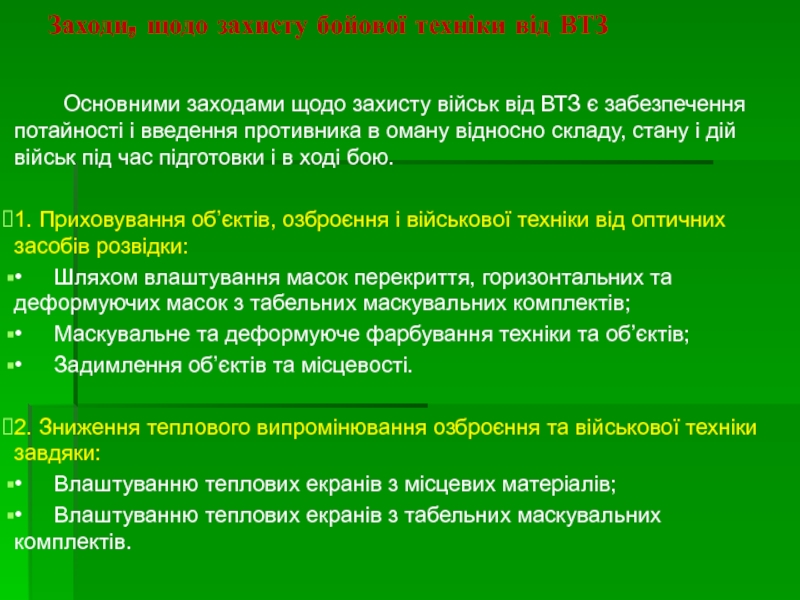

3. Застосування інженерних засобів захисту від ВТЗ під час знаходження підрозділу у районі розташування.

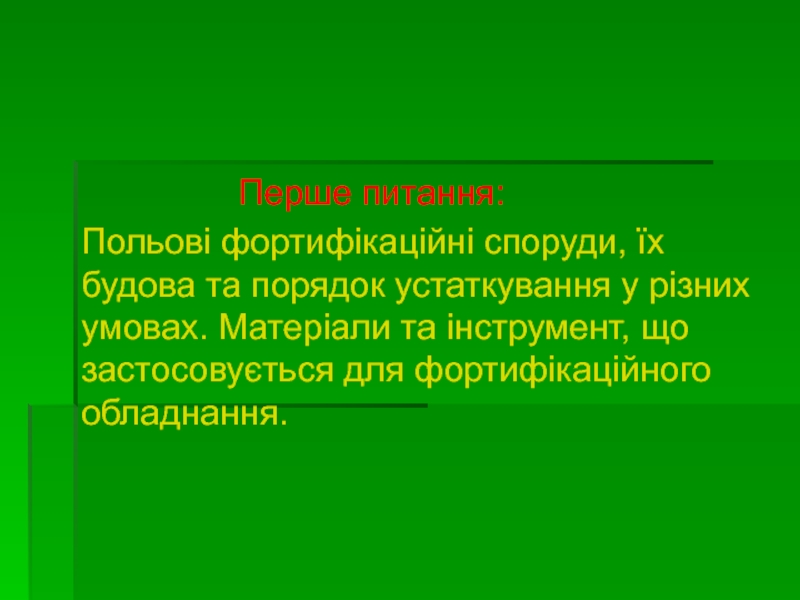

Слайд 4 Перше питання:
Польові
фортифікаційні споруди, їх будова та порядок устаткування у різних умовах.
Матеріали та інструмент, що застосовується для фортифікаційного обладнання.

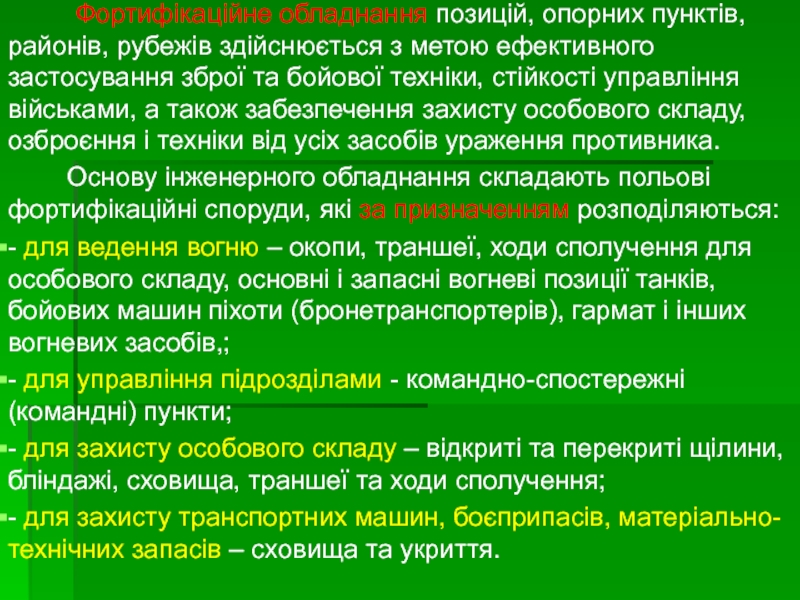

Слайд 5 Фортифікаційне обладнання позицій, опорних
пунктів, районів, рубежів здійснюється з метою ефективного застосування зброї та
бойової техніки, стійкості управління військами, а також забезпечення захисту особового складу, озброєння і техніки від усіх засобів ураження противника.Основу інженерного обладнання складають польові фортифікаційні споруди, які за призначенням розподіляються:
- для ведення вогню – окопи, траншеї, ходи сполучення для особового складу, основні і запасні вогневі позиції танків, бойових машин піхоти (бронетранспортерів), гармат і інших вогневих засобів,;
- для управління підрозділами - командно-спостережні (командні) пункти;
- для захисту особового складу – відкриті та перекриті щілини, бліндажі, сховища, траншеї та ходи сполучення;
- для захисту транспортних машин, боєприпасів, матеріально-технічних запасів – сховища та укриття.

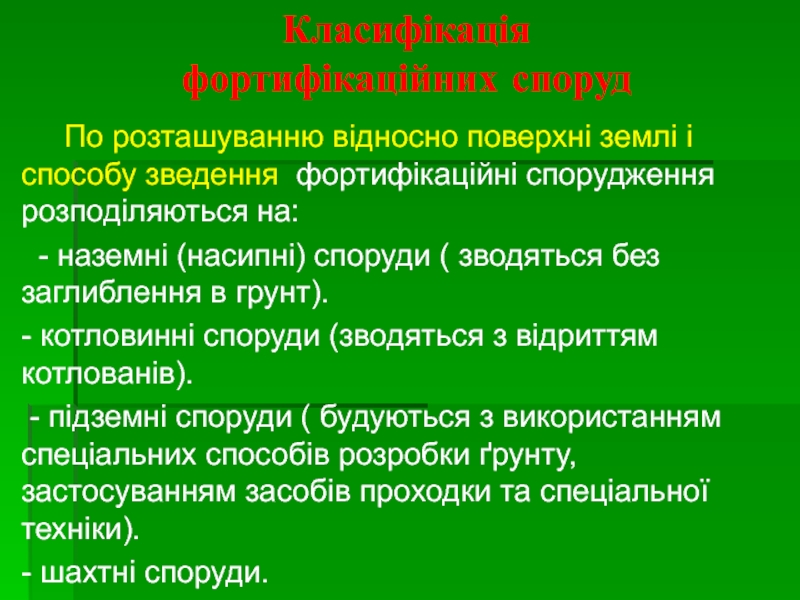

Слайд 6Класифікація
фортифікаційних споруд
По розташуванню відносно поверхні землі
і способу зведення фортифікаційні спорудження розподіляються на:
- наземні (насипні)
споруди ( зводяться без заглиблення в грунт).- котловинні споруди (зводяться з відриттям котлованів).
- підземні споруди ( будуються з використанням спеціальних способів розробки ґрунту, застосуванням засобів проходки та спеціальної техніки).
- шахтні споруди.

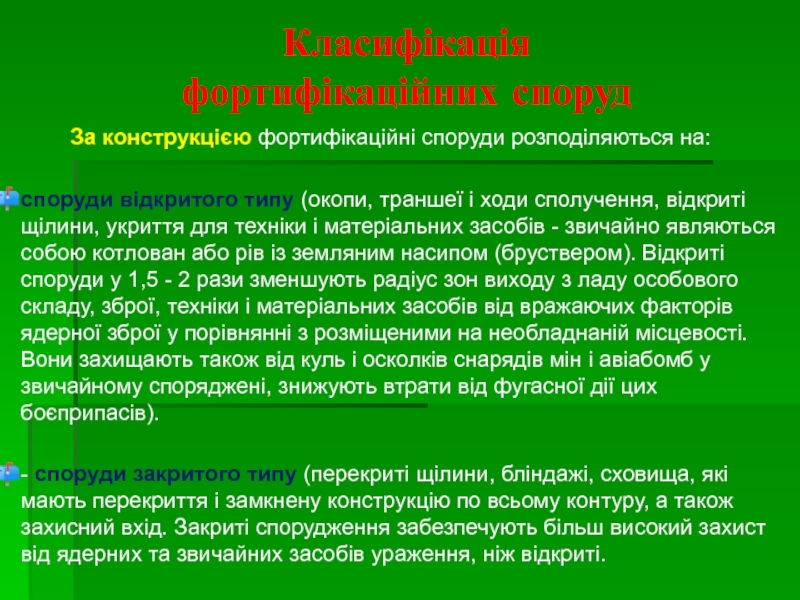

Слайд 7Класифікація
фортифікаційних споруд
За конструкцією фортифікаційні споруди
розподіляються на:
споруди відкритого типу (окопи, траншеї і ходи сполучення, відкриті
щілини, укриття для техніки і матеріальних засобів - звичайно являються собою котлован або рів із земляним насипом (бруствером). Відкриті споруди у 1,5 - 2 рази зменшують радіус зон виходу з ладу особового складу, зброї, техніки і матеріальних засобів від вражаючих факторів ядерної зброї у порівнянні з розміщеними на необладнаній місцевості. Вони захищають також від куль і осколків снарядів мін і авіабомб у звичайному споряджені, знижують втрати від фугасної дії цих боєприпасів).- споруди закритого типу (перекриті щілини, бліндажі, сховища, які мають перекриття і замкнену конструкцію по всьому контуру, а також захисний вхід. Закриті спорудження забезпечують більш високий захист від ядерних та звичайних засобів ураження, ніж відкриті.

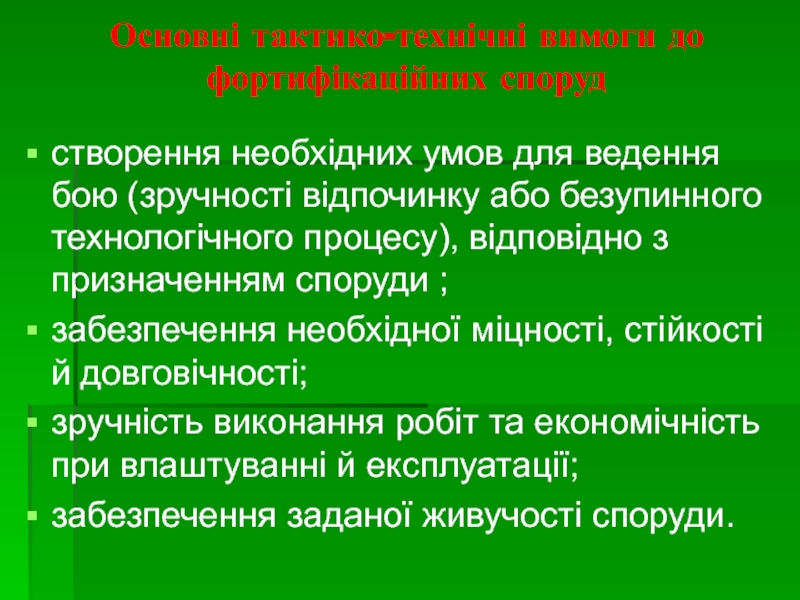

Слайд 8Основні тактико-технічні вимоги до фортифікаційних споруд
створення необхідних умов для ведення
бою (зручності відпочинку або безупинного технологічного процесу), відповідно з призначенням
споруди ;забезпечення необхідної міцності, стійкості й довговічності;
зручність виконання робіт та економічність при влаштуванні й експлуатації;
забезпечення заданої живучості споруди.

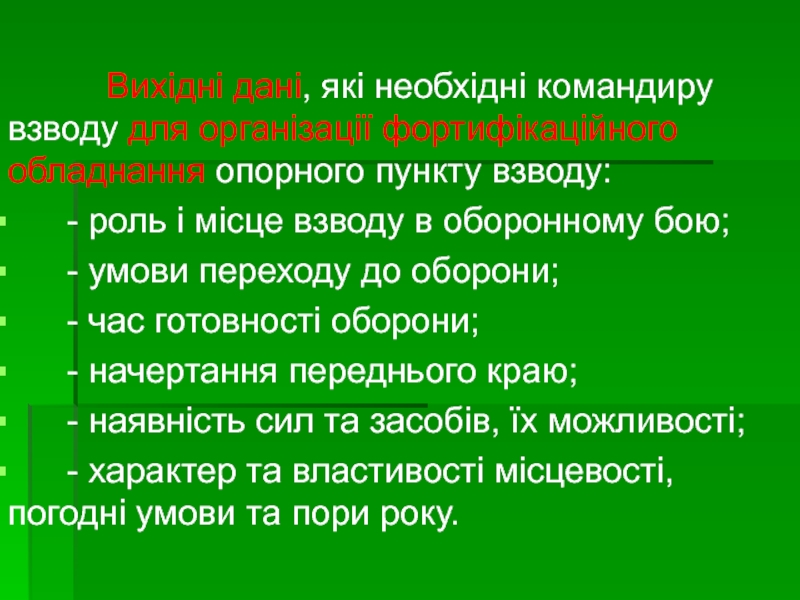

Слайд 9 Вихідні дані, які необхідні командиру
взводу для організації фортифікаційного обладнання опорного пункту взводу:
- роль і місце взводу в оборонному бою;- умови переходу до оборони;
- час готовності оборони;
- начертання переднього краю;
- наявність сил та засобів, їх можливості;
- характер та властивості місцевості, погодні умови та пори року.

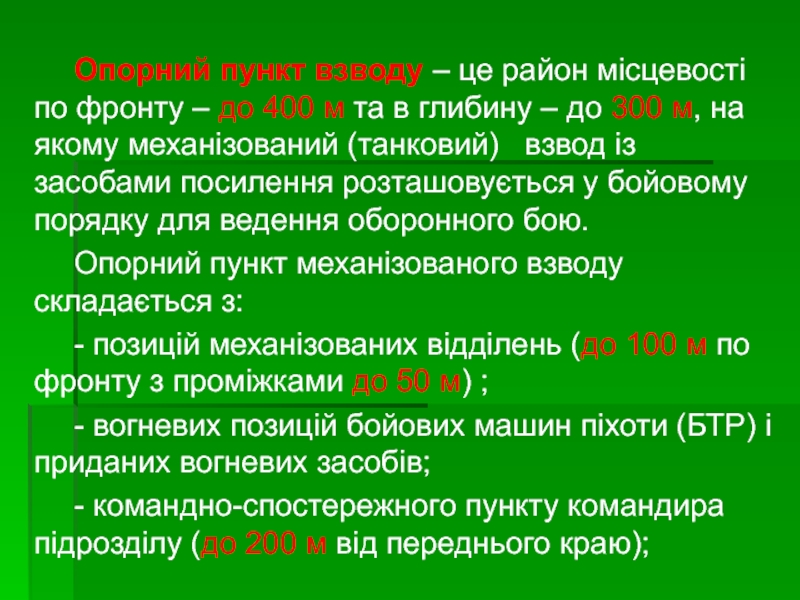

Слайд 10 Опорний пункт взводу – це район місцевості по фронту –
до 400 м та в глибину – до 300 м,
на якому механізований (танковий) взвод із засобами посилення розташовується у бойовому порядку для ведення оборонного бою.Опорний пункт механізованого взводу складається з:

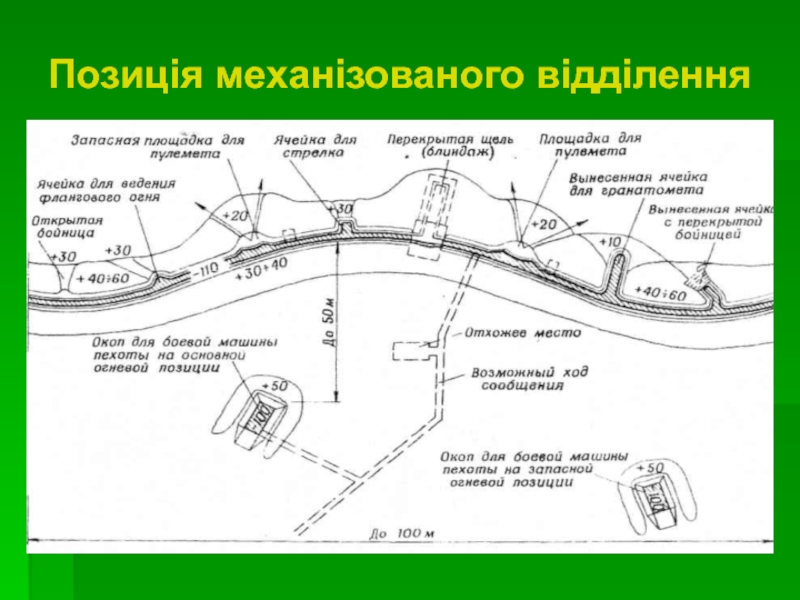

- позицій механізованих відділень (до 100 м по фронту з проміжками до 50 м) ;
- вогневих позицій бойових машин піхоти (БТР) і приданих вогневих засобів;
- командно-спостережного пункту командира підрозділу (до 200 м від переднього краю);

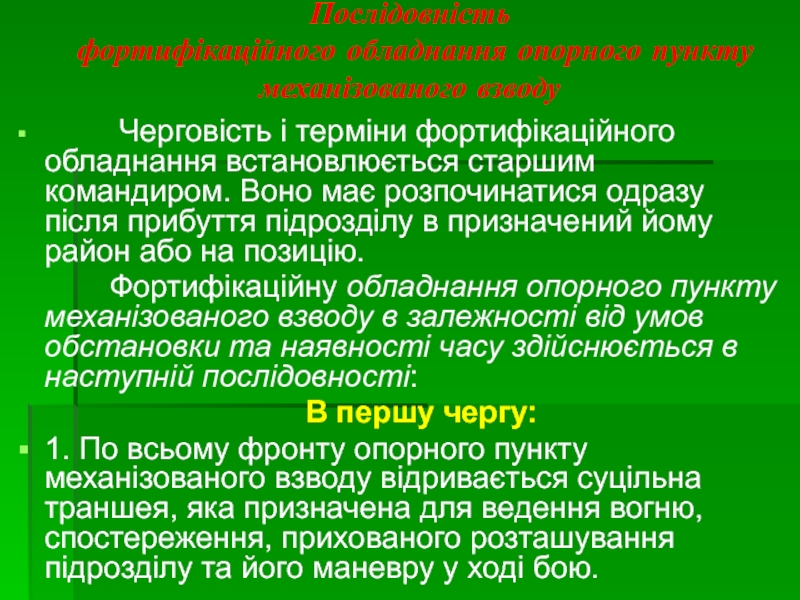

Слайд 11Послідовність
фортифікаційного обладнання опорного пункту механізованого взводу
Черговість і терміни фортифікаційного обладнання встановлюється старшим
командиром. Воно має розпочинатися одразу після прибуття підрозділу в призначений йому район або на позицію.Фортифікаційну обладнання опорного пункту механізованого взводу в залежності від умов обстановки та наявності часу здійснюється в наступній послідовності:
В першу чергу:
1. По всьому фронту опорного пункту механізованого взводу відривається суцільна траншея, яка призначена для ведення вогню, спостереження, прихованого розташування підрозділу та його маневру у ході бою.

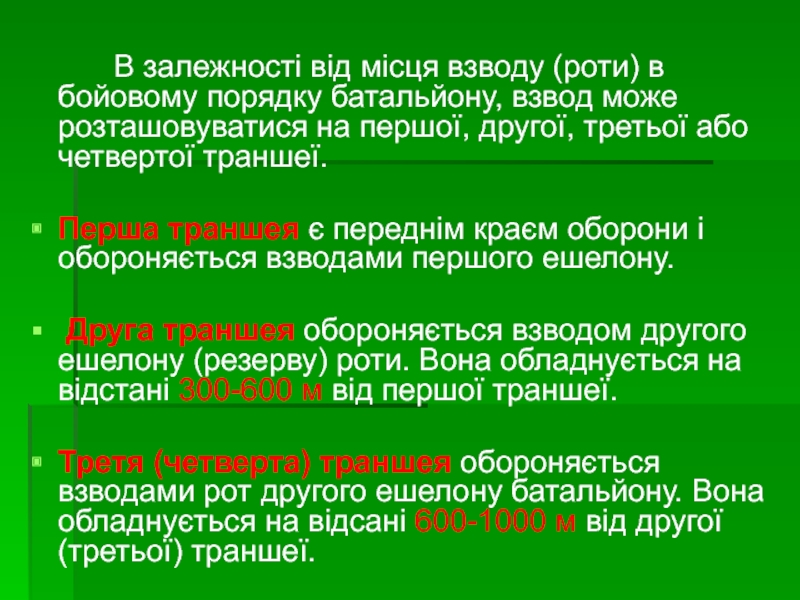

Слайд 12
В залежності від місця взводу
(роти) в бойовому порядку батальйону, взвод може розташовуватися на першої,
другої, третьої або четвертої траншеї.Перша траншея є переднім краєм оборони і обороняється взводами першого ешелону.
Друга траншея обороняється взводом другого ешелону (резерву) роти. Вона обладнується на відстані 300-600 м від першої траншеї.
Третя (четверта) траншея обороняється взводами рот другого ешелону батальйону. Вона обладнується на відсані 600-1000 м від другої (третьої) траншеї.

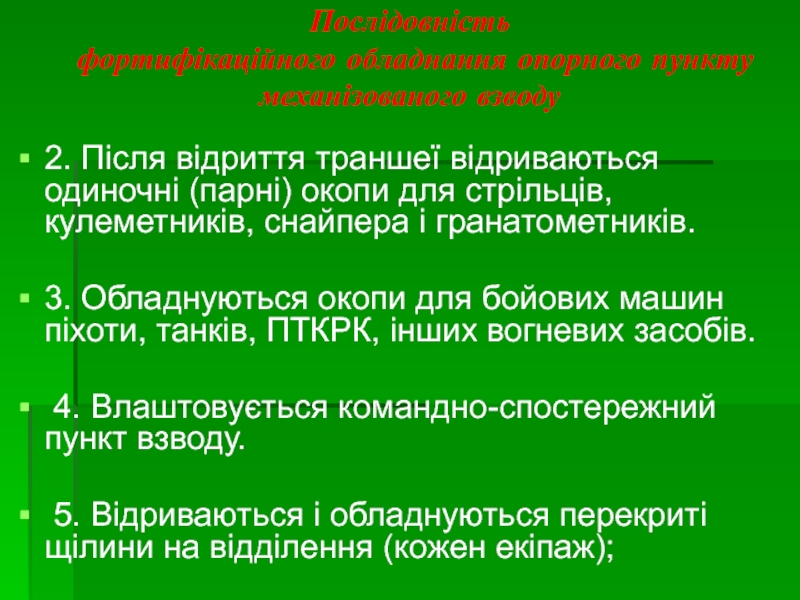

Слайд 13Послідовність
фортифікаційного обладнання опорного пункту механізованого взводу
2. Після відриття
траншеї відриваються одиночні (парні) окопи для стрільців, кулеметників, снайпера і

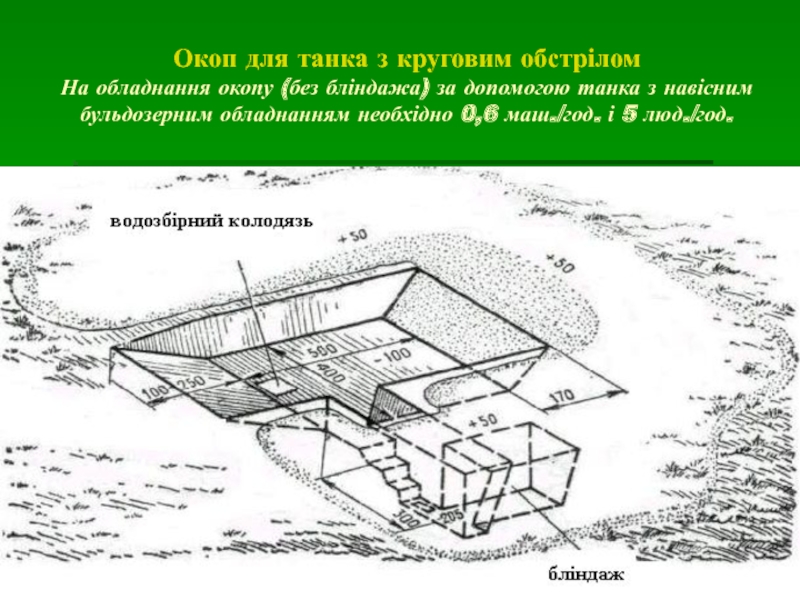

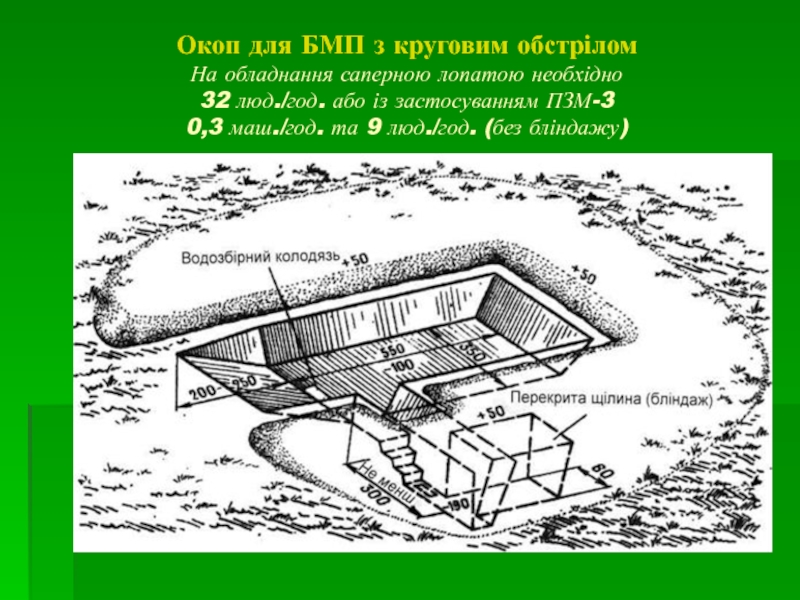

гранатометників.3. Обладнуються окопи для бойових машин піхоти, танків, ПТКРК, інших вогневих засобів.
4. Влаштовується командно-спостережний пункт взводу.

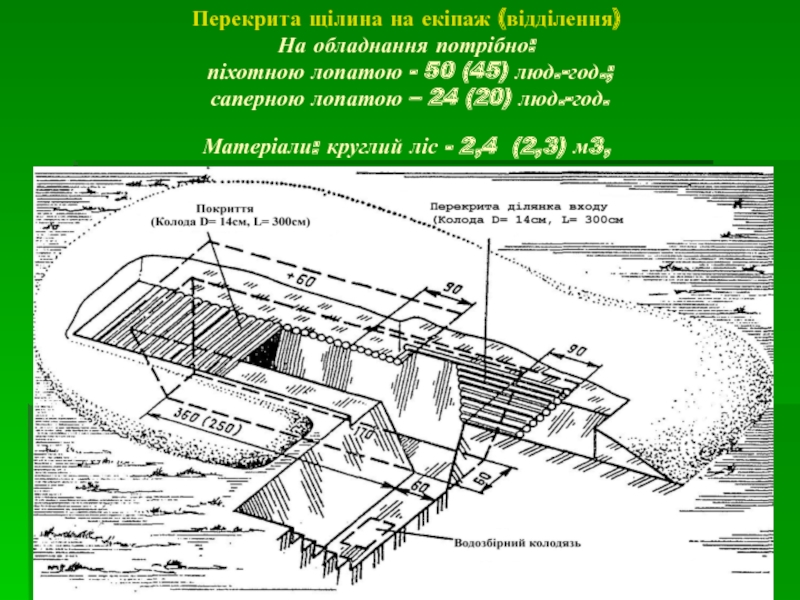

5. Відриваються і обладнуються перекриті щілини на відділення (кожен екіпаж);

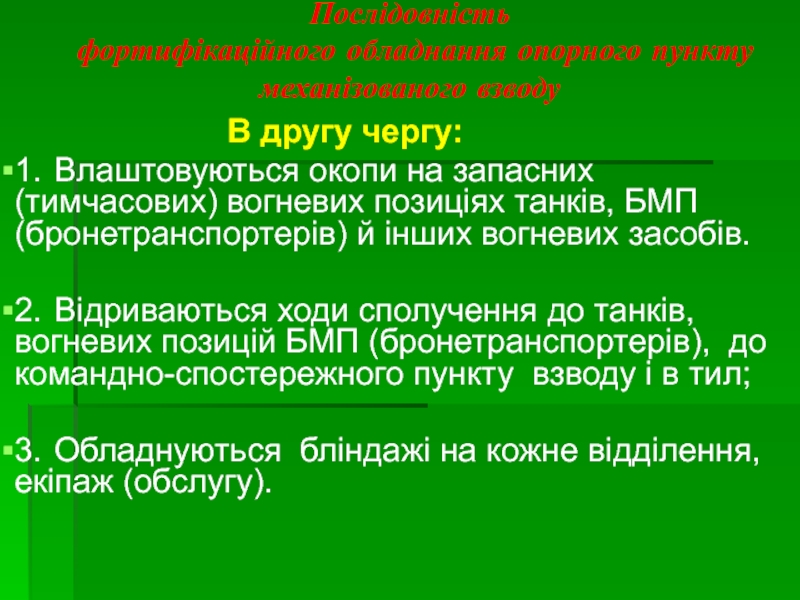

Слайд 14Послідовність
фортифікаційного обладнання опорного пункту механізованого взводу
В
другу чергу:1. Влаштовуються окопи на запасних (тимчасових) вогневих позиціях танків, БМП (бронетранспортерів) й інших вогневих засобів.
2. Відриваються ходи сполучення до танків, вогневих позицій БМП (бронетранспортерів), до командно-спостережного пункту взводу і в тил;
3. Обладнуються бліндажі на кожне відділення, екіпаж (обслугу).

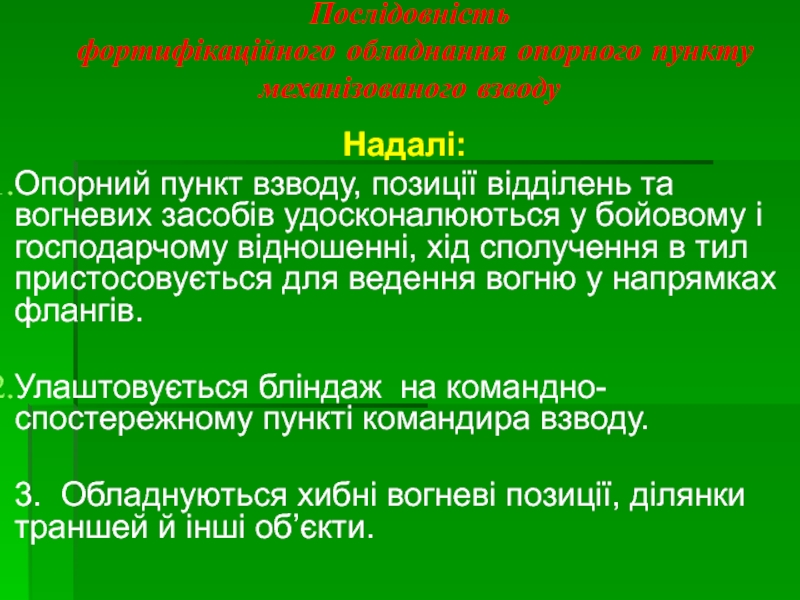

Слайд 15Послідовність
фортифікаційного обладнання опорного пункту механізованого взводу
Надалі:
Опорний пункт
взводу, позиції відділень та вогневих засобів удосконалюються у бойовому і
господарчому відношенні, хід сполучення в тил пристосовується для ведення вогню у напрямках флангів.Улаштовується бліндаж на командно-спостережному пункті командира взводу.
3. Обладнуються хибні вогневі позиції, ділянки траншей й інші об’єкти.

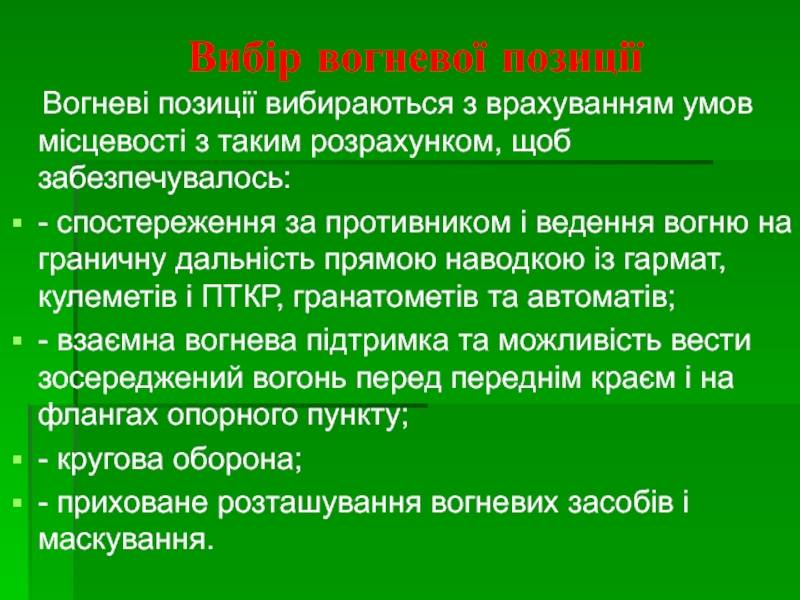

Слайд 16 Вибір вогневої позиції
Вогневі позиції вибираються з врахуванням
умов місцевості з таким розрахунком, щоб забезпечувалось:
- спостереження за противником
і ведення вогню на граничну дальність прямою наводкою із гармат, кулеметів і ПТКР, гранатометів та автоматів;- взаємна вогнева підтримка та можливість вести зосереджений вогонь перед переднім краєм і на флангах опорного пункту;
- кругова оборона;
- приховане розташування вогневих засобів і маскування.

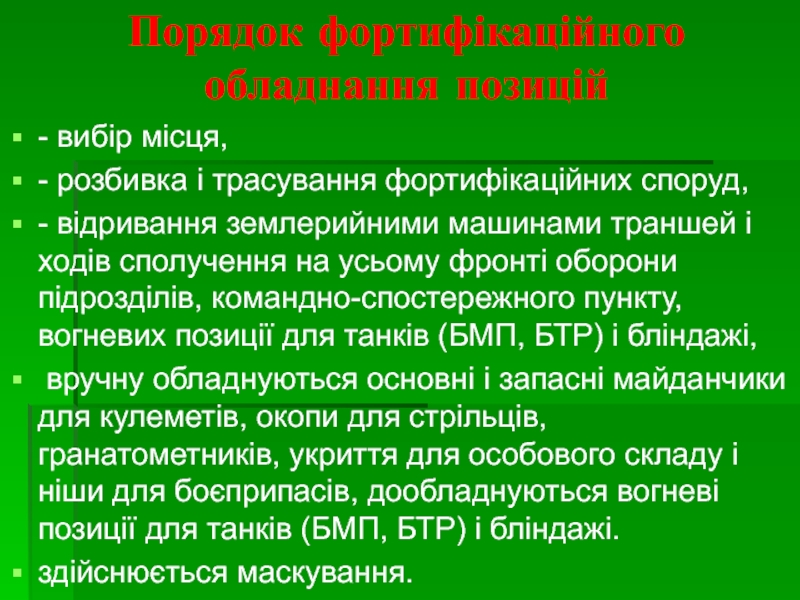

Слайд 17Порядок фортифікаційного обладнання позицій
- вибір місця,
- розбивка і трасування
фортифікаційних споруд,
- відривання землерийними машинами траншей і ходів сполучення на
усьому фронті оборони підрозділів, командно-спостережного пункту, вогневих позиції для танків (БМП, БТР) і бліндажі,вручну обладнуються основні і запасні майданчики для кулеметів, окопи для стрільців, гранатометників, укриття для особового складу і ніши для боєприпасів, дообладнуються вогневі позиції для танків (БМП, БТР) і бліндажі.
здійснюється маскування.

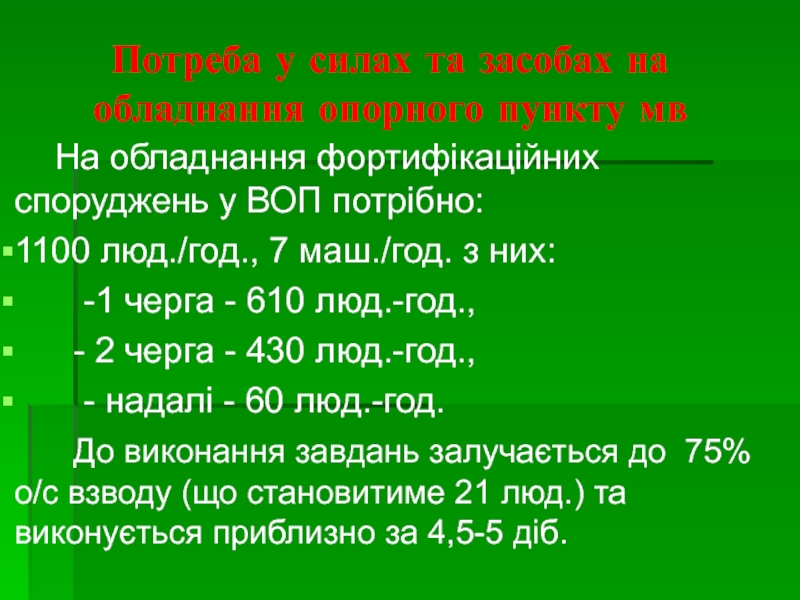

Слайд 18Потреба у силах та засобах на обладнання опорного пункту мв
На
обладнання фортифікаційних споруджень у ВОП потрібно:
1100 люд./год., 7 маш./год. з
них:-1 черга - 610 люд.-год.,
- 2 черга - 430 люд.-год.,
- надалі - 60 люд.-год.
До виконання завдань залучається до 75% о/с взводу (що становитиме 21 люд.) та виконується приблизно за 4,5-5 діб.

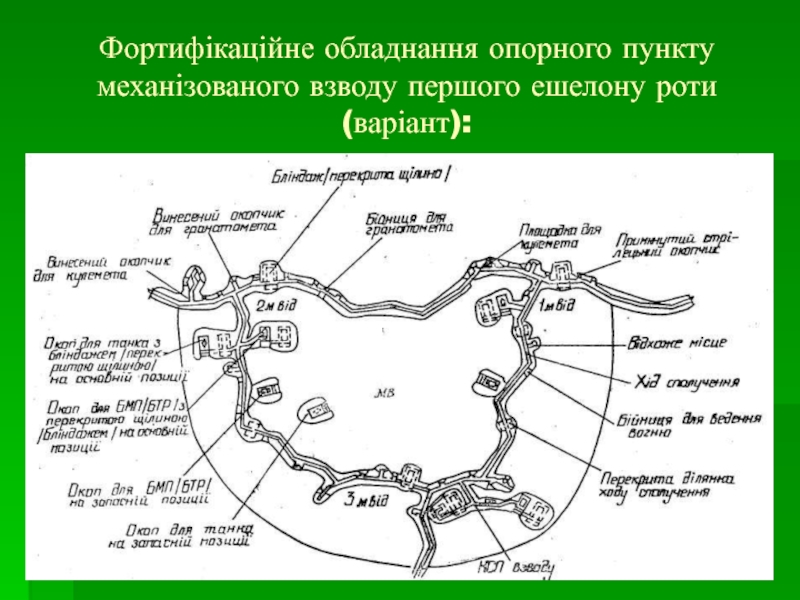

Слайд 20Фортифікаційне обладнання опорного пункту механізованого взводу першого ешелону роти (варіант):

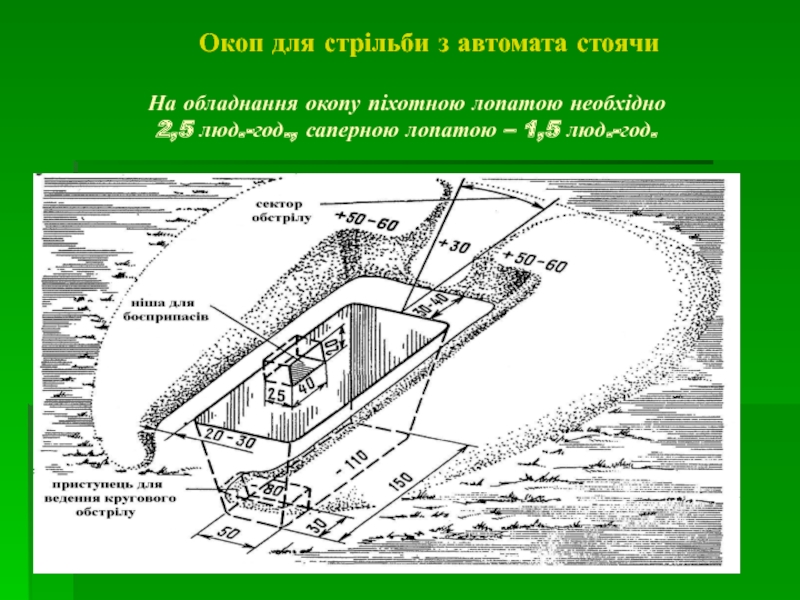

Слайд 21 Окоп для стрільби з автомата стоячи На обладнання
окопу піхотною лопатою необхідно 2,5 люд.-год., саперною лопатою – 1,5
люд.-год.

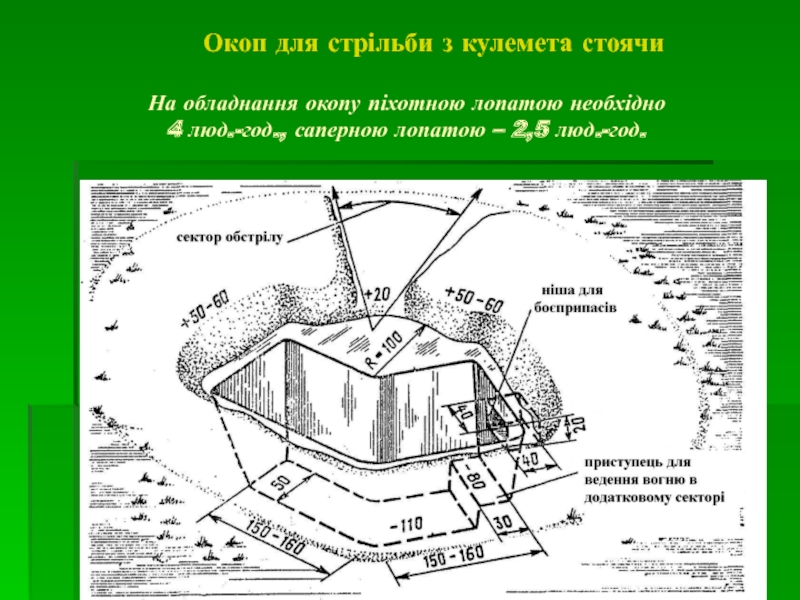

Слайд 22 Окоп для стрільби з кулемета стоячи На обладнання
окопу піхотною лопатою необхідно 4 люд.-год., саперною лопатою – 2,5
люд.-год.
