Исходные данные по физико-химическим показателям смолы. Наименование

разгонке и отгрузки готовой продукции предназначен для:
- приема каменноугольной смолы

с участков улавливания 1 и 2 блоков ЦУПХП;
- слива привозной каменноугольной смолы;
приема газового конденсата из сетей комбината при проведении их пропарок;
- приема прессовых оттеков с участка кристаллизации нафталина;
- усреднения и хранения смолы;
- передачи по трубопроводам смолы на участок непрерывной разгонки смолы;
- подготовки и усреднения готовой продукции;
- отгрузки готовой продукции потребителям.

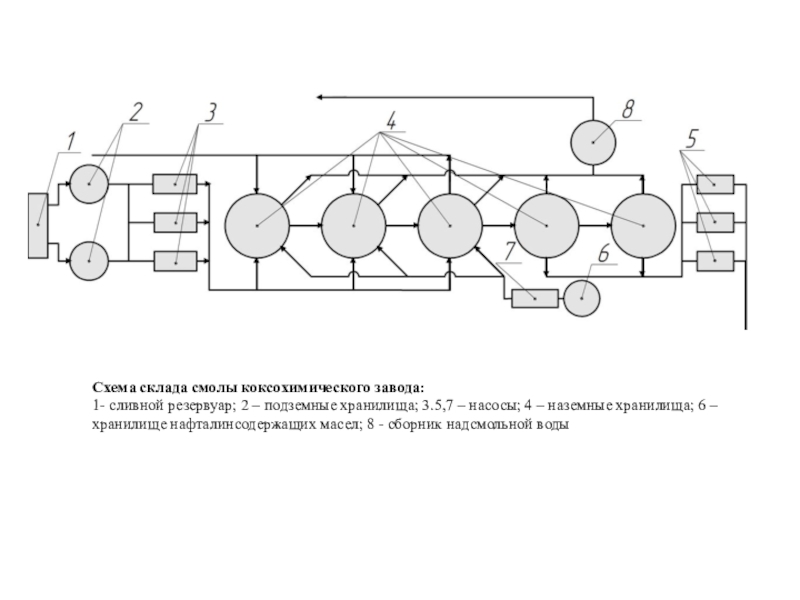

хранилища; 3.5,7 – насосы; 4 – наземные хранилища; 6 –

хранилище нафталинсодержащих масел; 8 - сборник надсмольной воды

смолы; 2,7,16 – насосы; 3 – хранилище обезвоженной смолы; 4

– испаритель первой ступени; 5, 12 – конденсаторы; 6, 13 – сепараторы; 8 – трубчатая печь; 9- испаритель второй ступени; 10 – емкость пека; 11 – фракционная колонна; 14 – промежуточный сборник; 15, 18 – сборники; 17 – холодильники; А – антраценовая фракция; Б – поглотительная фракция; В – нафталиновая фракция; Г – фенольная фракция

масла.

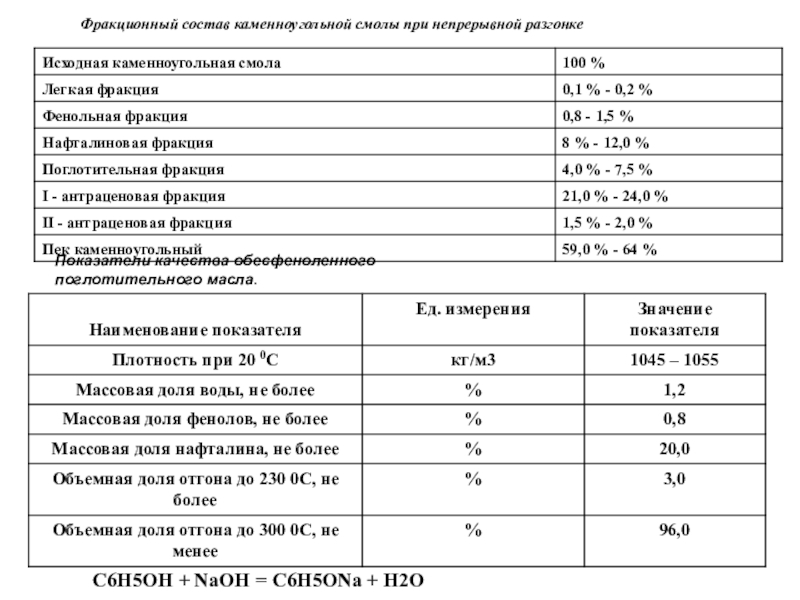

С6Н5ОН + NaOH = С6Н5ОNa + H2O

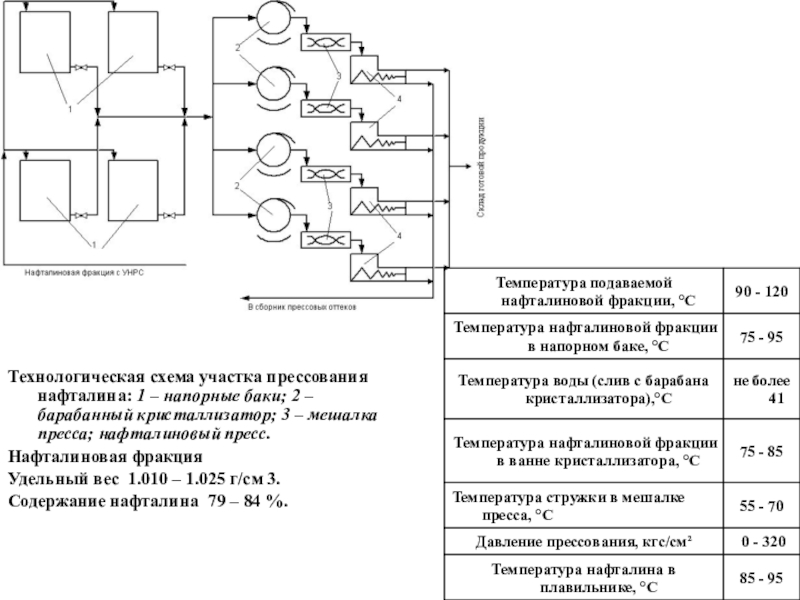

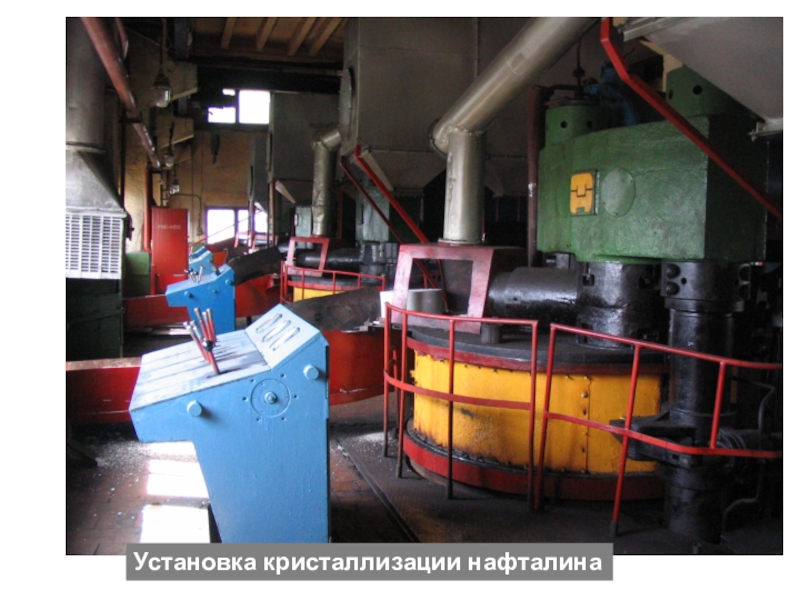

– барабанный кристаллизатор; 3 – мешалка пресса; нафталиновый пресс.
Нафталиновая фракция
Удельный

вес 1.010 – 1.025 г/см 3.
Содержание нафталина 79 – 84 %.

180-250оС
температура подаваемого теплоносителя АМТ-300 120-160оС
