Источники питания для сварки

возникновении индуцированного поля в проводниках, находящихся поблизости от других проводников

с переменными токами. Так если сила тока в контуре 1 изменяется, то в контурах 2 и 3 (рис. ), не содержащих источник тока, возникает индуцированное поле, характеризуемое э.д.с. взаимной индукции E21. В обмотках 2 и 3 создается индукционный ток. По закону электромагнитной индукции Фарадея:
где Ф - поток магнитной индукции, который создается магнитным полем тока

называется коэффициентом трансформации k.







где N количество витков в обмотке.

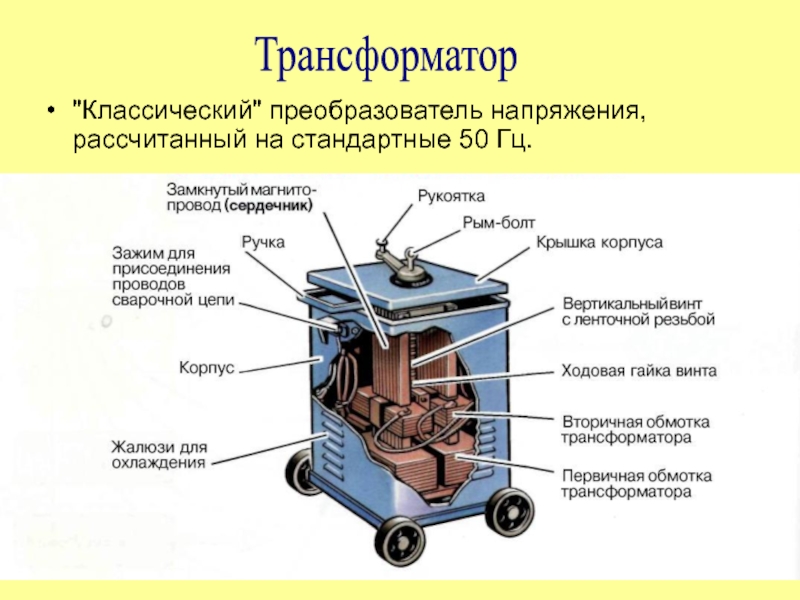

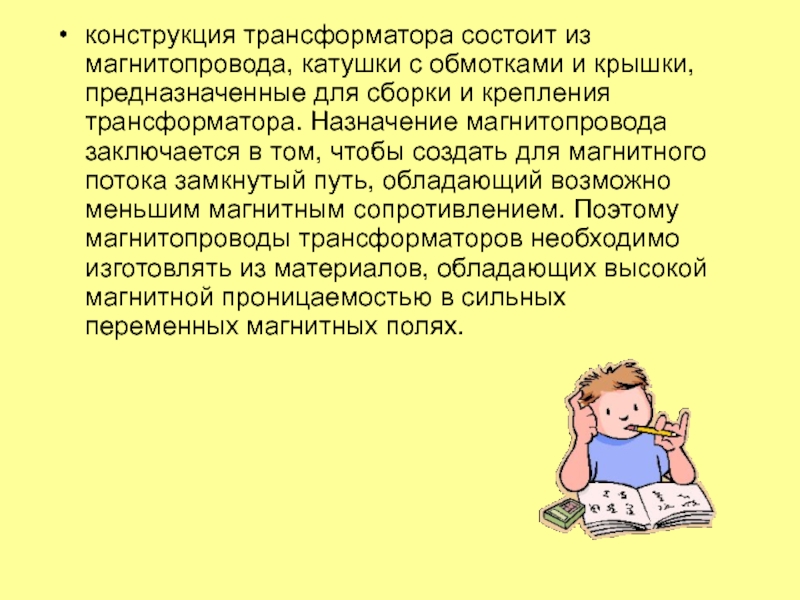

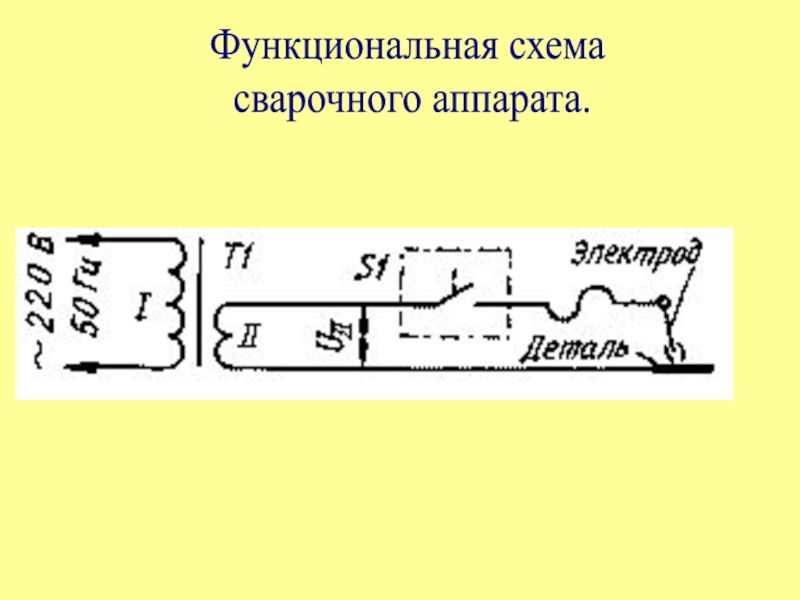

предназначенные для сборки и крепления трансформатора. Назначение магнитопровода заключается в

том, чтобы создать для магнитного потока замкнутый путь, обладающий возможно меньшим магнитным сопротивлением. Поэтому магнитопроводы трансформаторов необходимо изготовлять из материалов, обладающих высокой магнитной проницаемостью в сильных переменных магнитных полях.

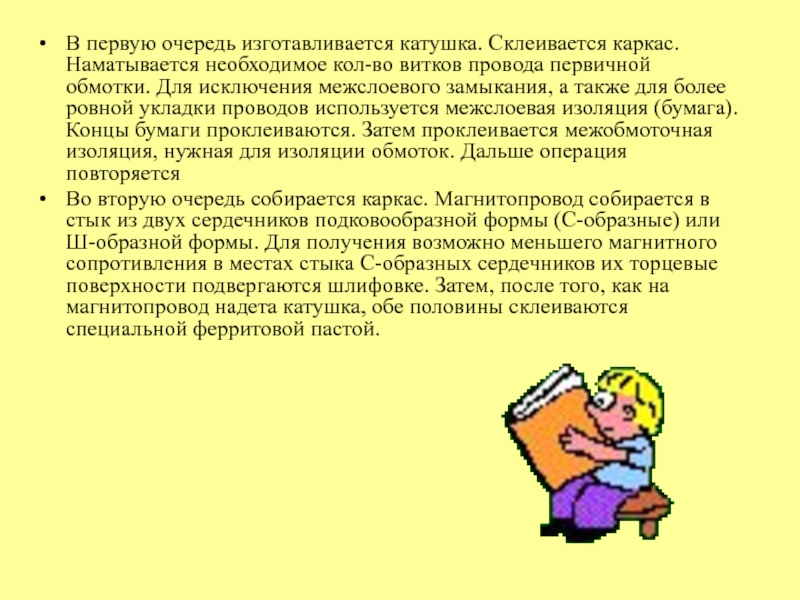

витков провода первичной обмотки. Для исключения межслоевого замыкания, а также

для более ровной укладки проводов используется межслоевая изоляция (бумага). Концы бумаги проклеиваются. Затем проклеивается межобмоточная изоляция, нужная для изоляции обмоток. Дальше операция повторяется
Во вторую очередь собирается каркас. Магнитопровод собирается в стык из двух сердечников подковообразной формы (С-образные) или Ш-образной формы. Для получения возможно меньшего магнитного сопротивления в местах стыка С-образных сердечников их торцевые поверхности подвергаются шлифовке. Затем, после того, как на магнитопровод надета катушка, обе половины склеиваются специальной ферритовой пастой.

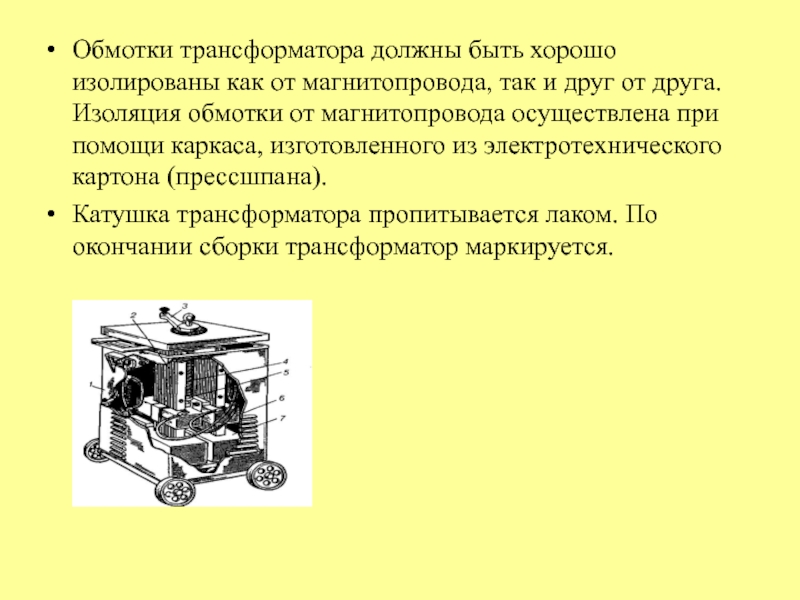

и друг от друга. Изоляция обмотки от магнитопровода осуществлена при

помощи каркаса, изготовленного из электротехнического картона (прессшпана).
Катушка трансформатора пропитывается лаком. По окончании сборки трансформатор маркируется.

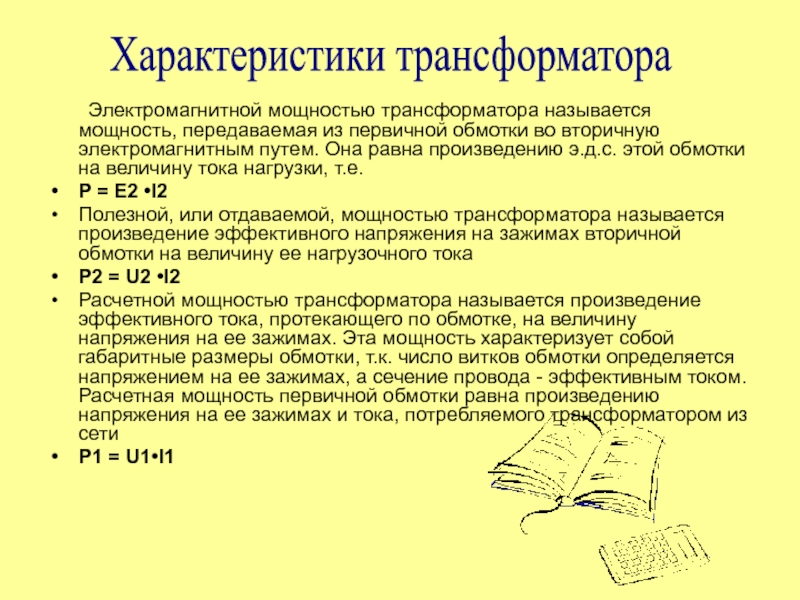

вторичную электромагнитным путем. Она равна произведению э.д.с. этой обмотки на

величину тока нагрузки, т.е.
P = E2 •I2
Полезной, или отдаваемой, мощностью трансформатора называется произведение эффективного напряжения на зажимах вторичной обмотки на величину ее нагрузочного тока
P2 = U2 •I2
Расчетной мощностью трансформатора называется произведение эффективного тока, протекающего по обмотке, на величину напряжения на ее зажимах. Эта мощность характеризует собой габаритные размеры обмотки, т.к. число витков обмотки определяется напряжением на ее зажимах, а сечение провода - эффективным током. Расчетная мощность первичной обмотки равна произведению напряжения на ее зажимах и тока, потребляемого трансформатором из сети
P1 = U1•I1

Характеристики трансформатора

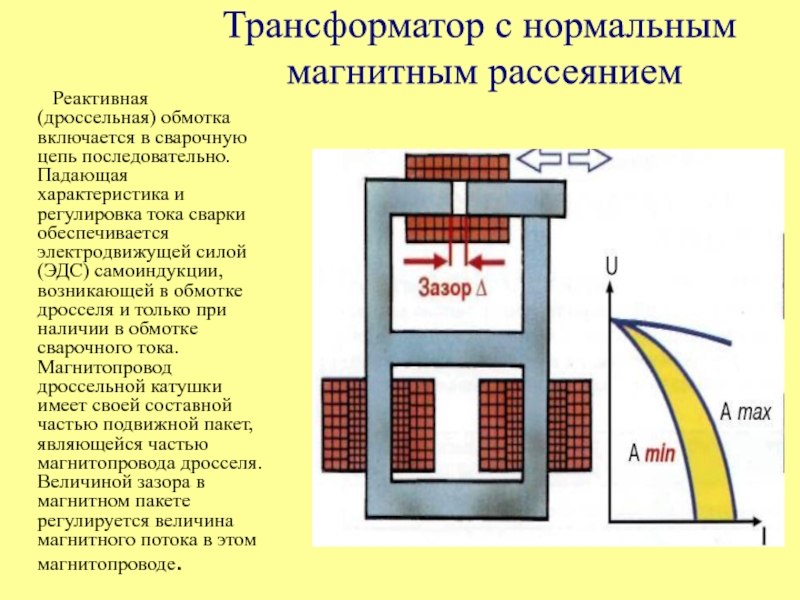

характеристика и регулировка тока сварки обеспечивается электродвижущей силой (ЭДС) самоиндукции,

возникающей в обмотке дросселя и только при наличии в обмотке сварочного тока. Магнитопровод дроссельной катушки имеет своей составной частью подвижной пакет, являющейся частью магнитопровода дросселя. Величиной зазора в магнитном пакете регулируется величина магнитного потока в этом магнитопроводе.

Трансформатор с нормальным
магнитным рассеянием

реактивной ЭДС.

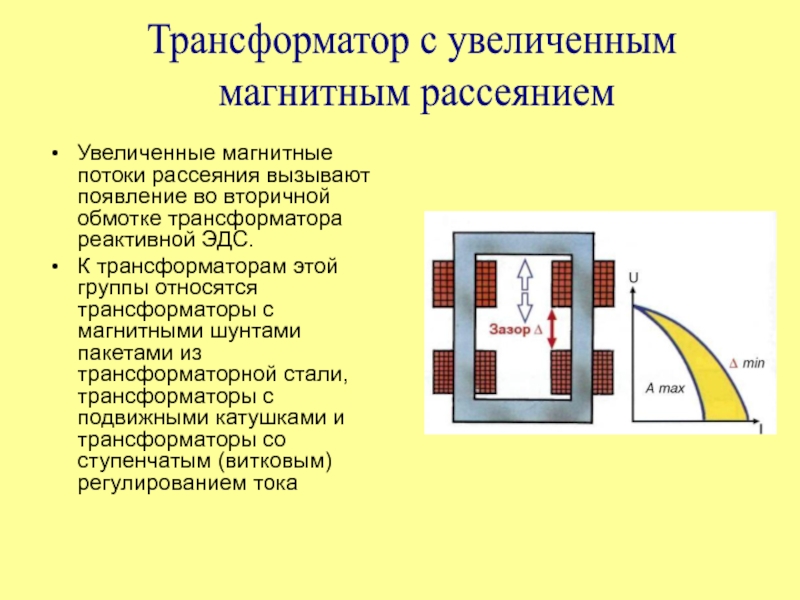

К трансформаторам этой группы относятся трансформаторы с магнитными шунтами

пакетами из трансформаторной стали, трансформаторы с подвижными катушками и трансформаторы со ступенчатым (витковым) регулированием тока

Трансформатор с увеличенным
магнитным рассеянием

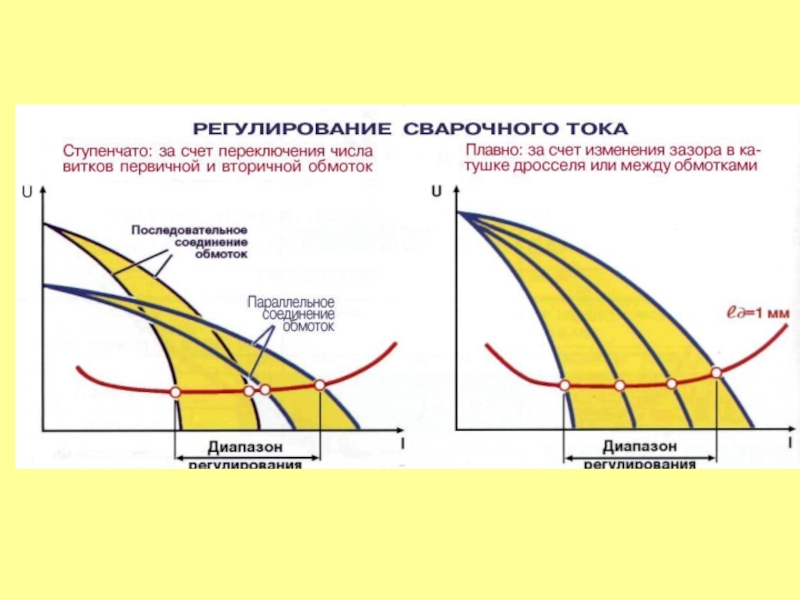

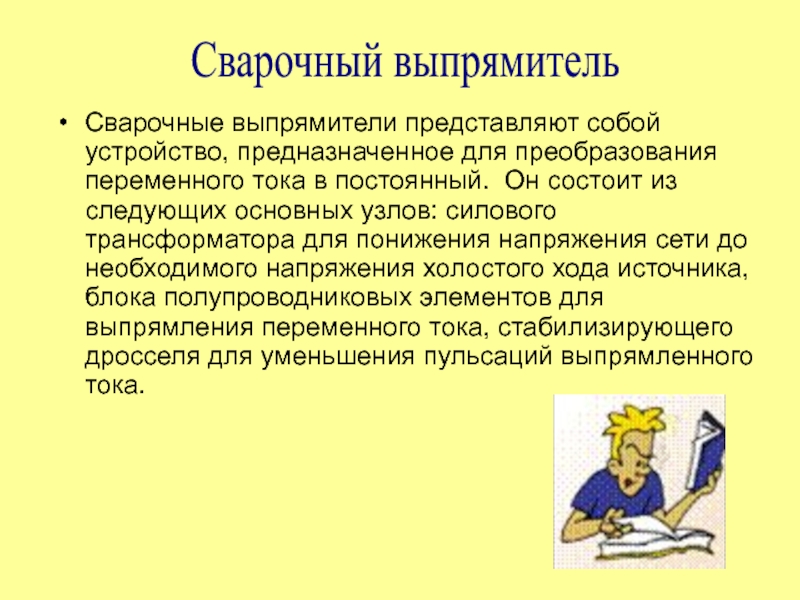

тока в постоянный. Он состоит из следующих основных узлов: силового

трансформатора для понижения напряжения сети до необходимого напряжения холостого хода источника, блока полупроводниковых элементов для выпрямления переменного тока, стабилизирующего дросселя для уменьшения пульсаций выпрямленного тока.

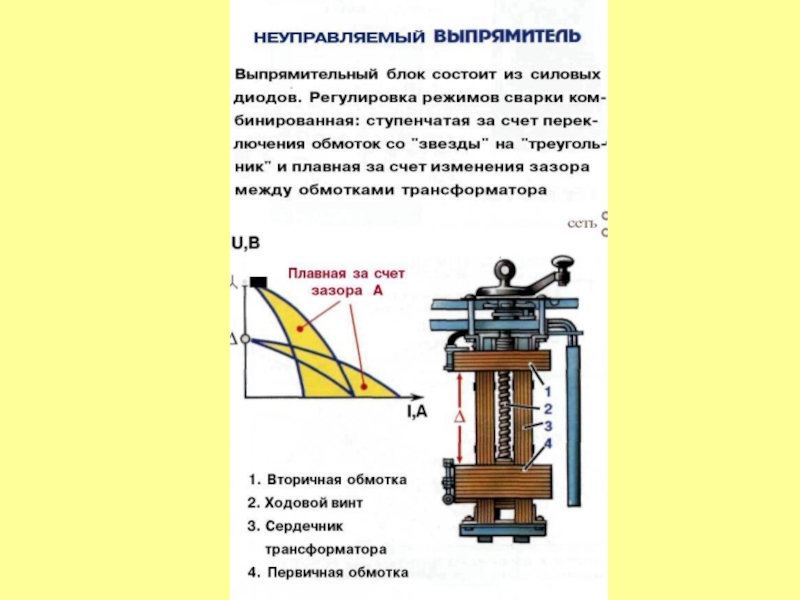

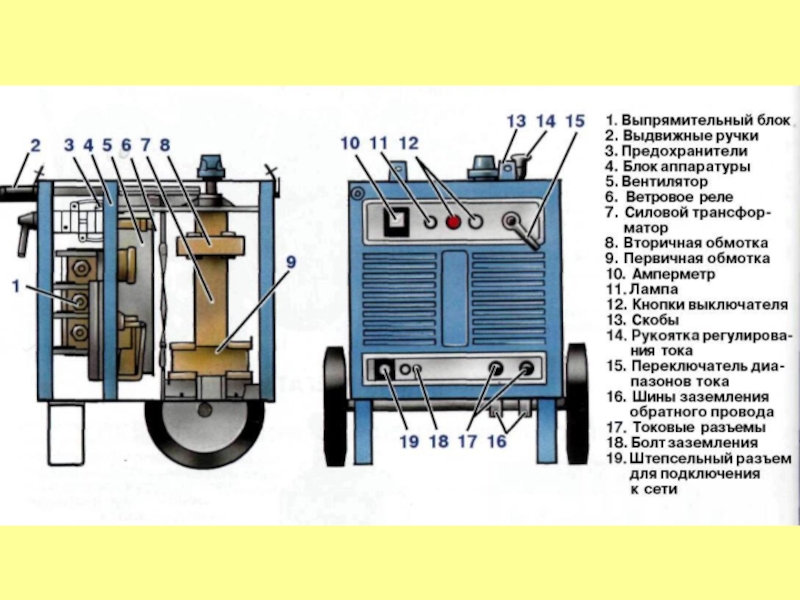

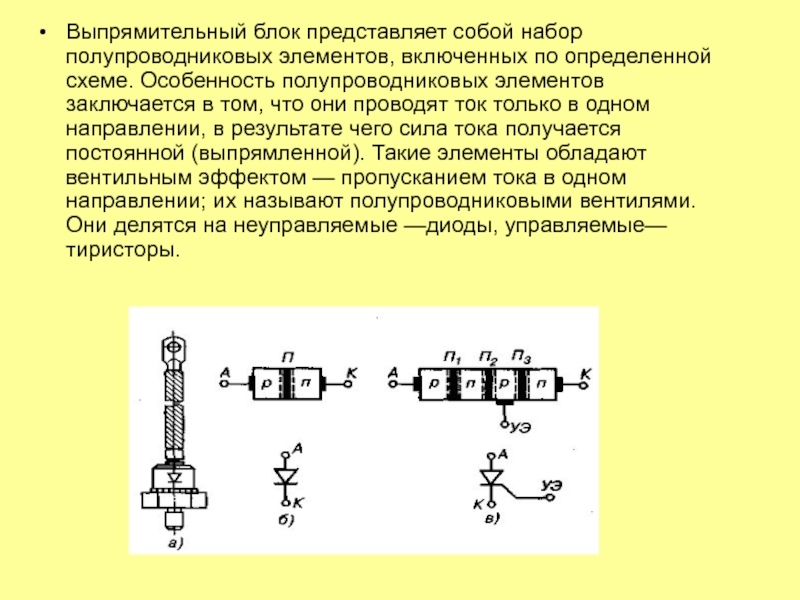

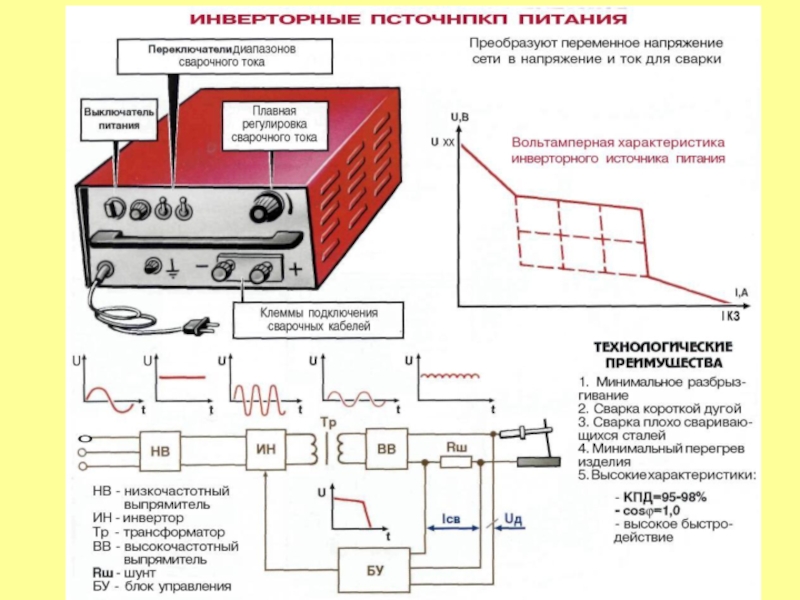

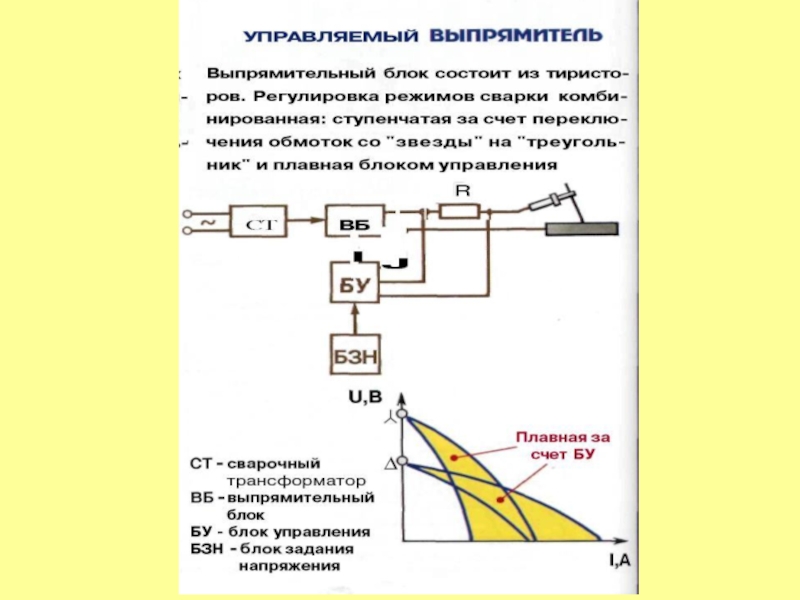

схеме. Особенность полупроводниковых элементов заключается в том, что они проводят

ток только в одном направлении, в результате чего сила тока получается постоянной (выпрямленной). Такие элементы обладают вентильным эффектом — пропусканием тока в одном направлении; их называют полупроводниковыми вентилями. Они делятся на неуправляемые —диоды, управляемые—тиристоры.

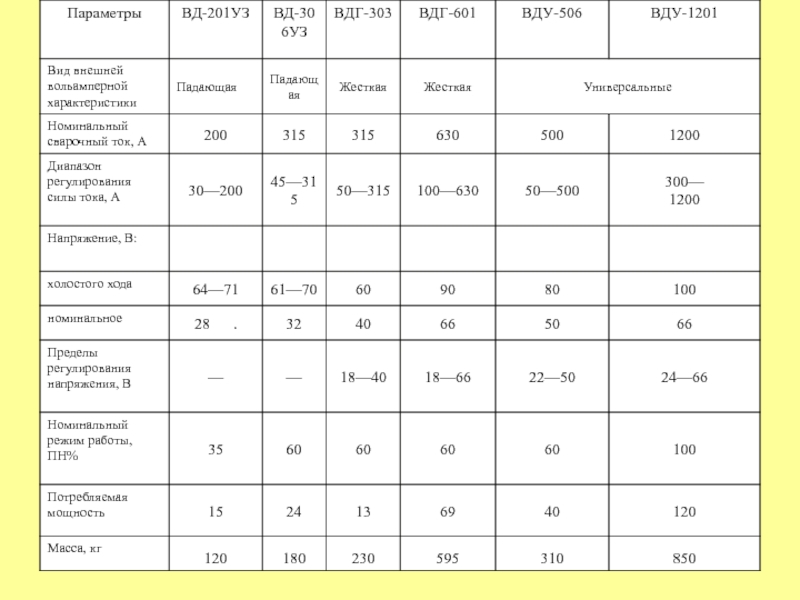

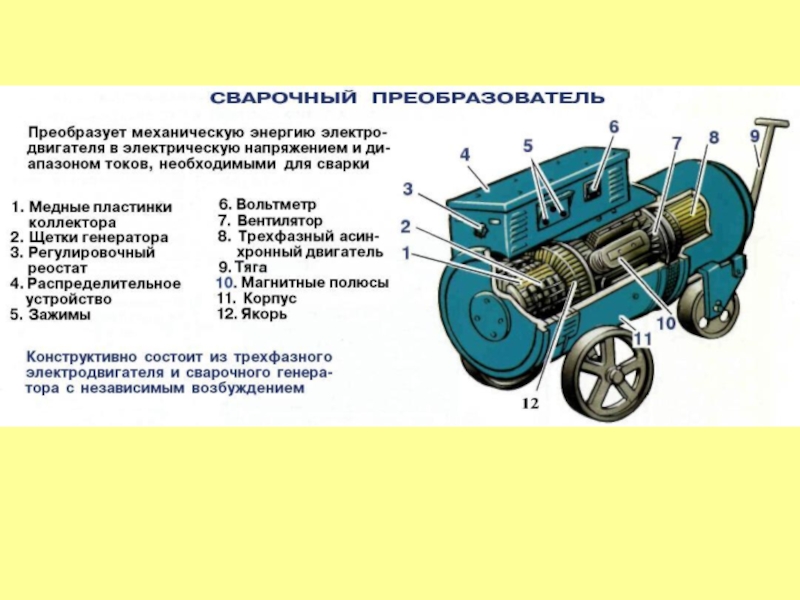

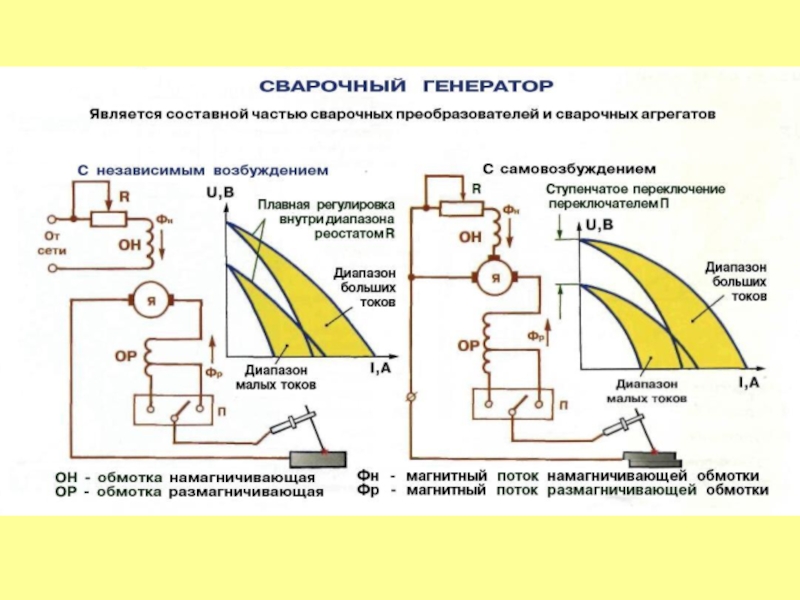

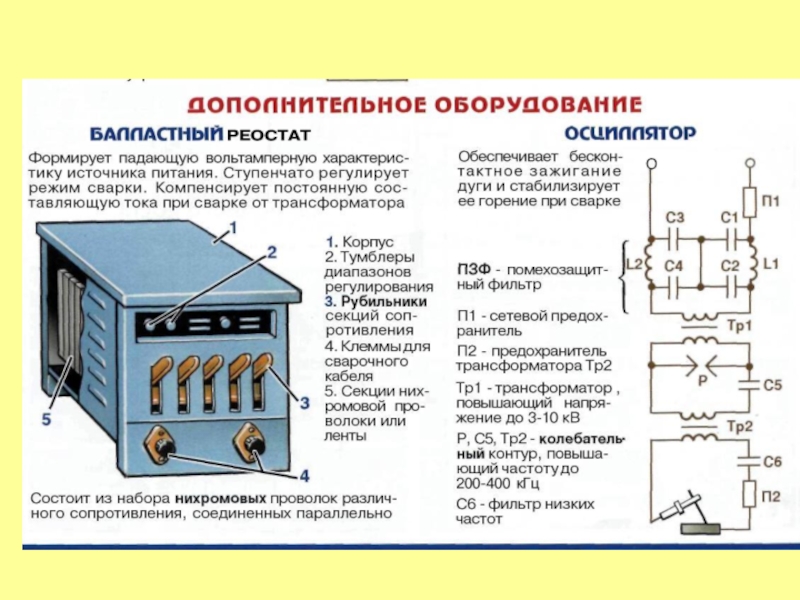

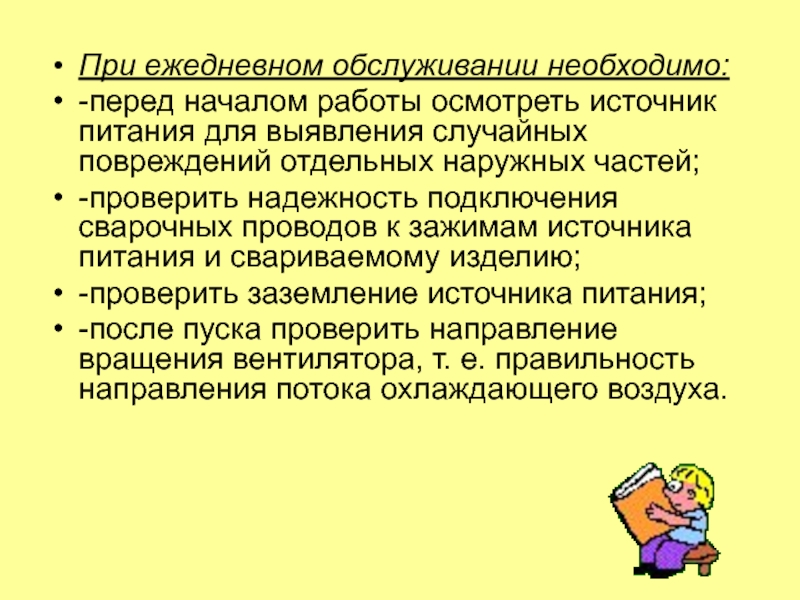

выявления случайных повреждений отдельных наружных частей;
-проверить надежность подключения сварочных проводов

к зажимам источника питания и свариваемому изделию;
-проверить заземление источника питания;
-после пуска проверить направление вращения вентилятора, т. е. правильность направления потока охлаждающего воздуха.

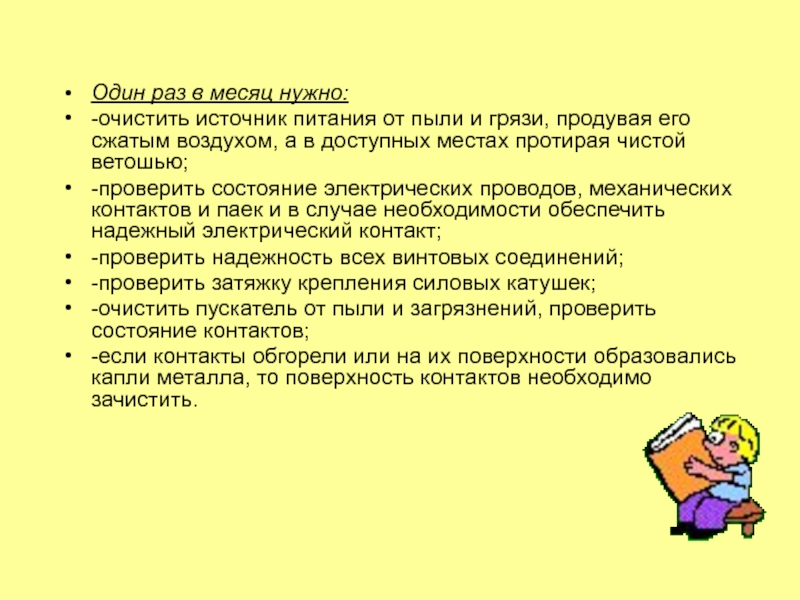

грязи, продувая его сжатым воздухом, а в доступных местах протирая

чистой ветошью;
-проверить состояние электрических проводов, механических контактов и паек и в случае необходимости обеспечить надежный электрический контакт;
-проверить надежность всех винтовых соединений;
-проверить затяжку крепления силовых катушек;
-очистить пускатель от пыли и загрязнений, проверить состояние контактов;
-если контакты обгорели или на их поверхности обра­зовались капли металла, то поверхность контактов необходимо зачистить.

состояние блока управления, фильтра защиты от радиопомех и защитных цепей

наружным осмотром, установить отсутствие механических повреждений конденсаторов;
-в сварочных преобразователях проверить состояние коллектора, в случае обнаружения на коллекторе следов нагара его следует прошлифовать мелкозернистой шлифовальной бумагой.

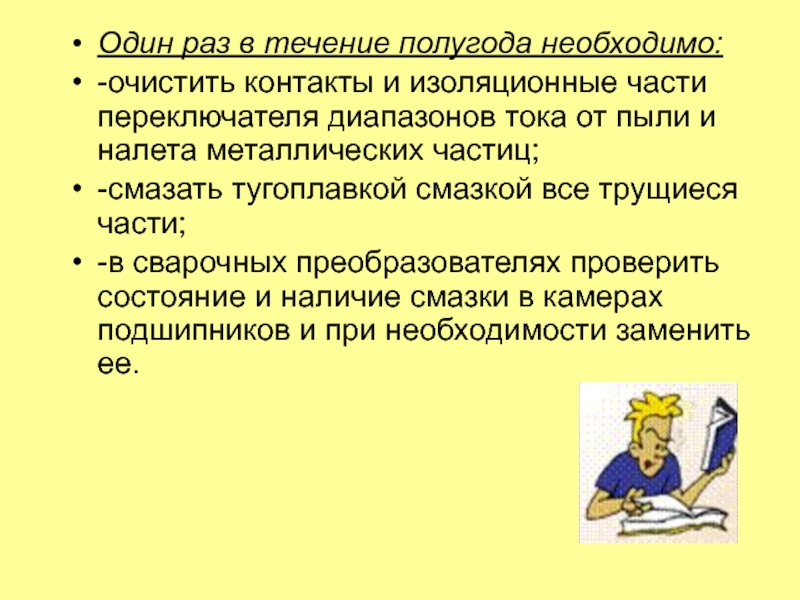

переключателя диа­пазонов тока от пыли и налета металлических частиц;
-смазать

тугоплавкой смазкой все трущиеся части;
-в сварочных преобразователях проверить состояние и наличие смазки в камерах подшипников и при необходимости заменить ее.

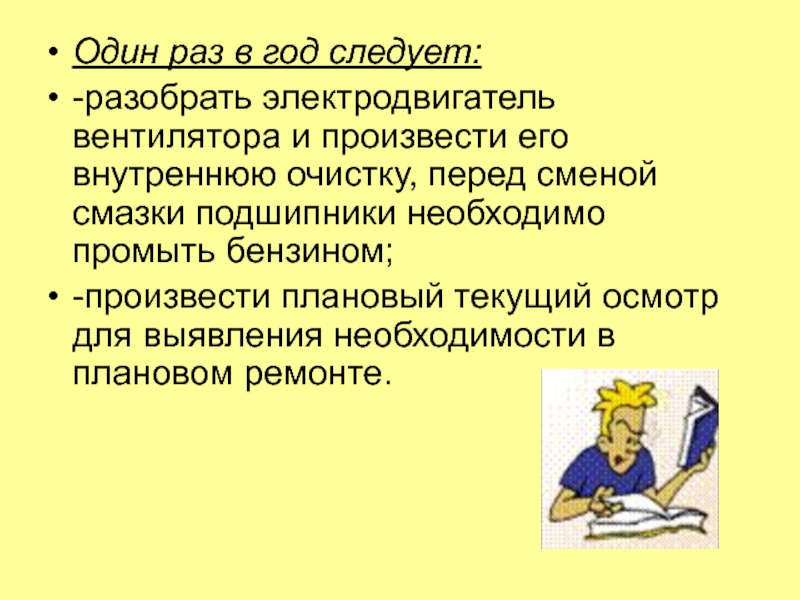

внутреннюю очистку, перед сменой смазки подшипники необходимо промыть бензином;
-произвести

плановый текущий осмотр для выявления необходимости в плановом ремонте.
